Tipo di prodotto	Stazione meteorologica senza fili con termometro interno/esterno
Marca	TFA
Modello	WAVE 30.3016.54.IT
Dimensioni dell'unità base	70 x 29 x 115,2 mm
Dimensioni del trasmettitore esterno	38,2 x 21,2 x 128,3 mm
Peso (unità base)	Circa 200 g (stima)
Peso (trasmettitore)	Circa 80 g (stima)
Alimentazione (unità base)	2 pile AA 1,5 V (LR6)
Alimentazione (trasmettitore)	2 pile AA 1,5 V (LR6)
Durata delle pile	Circa 24 mesi (pile alcaline raccomandate)
Intervallo di temperatura interna	-9,9 °C a +59,9 °C (risoluzione 0,1 °C)
Intervallo di temperatura esterna	-39,9 °C a +59,9 °C (risoluzione 0,1 °C)
Frequenza di trasmissione	868 MHz
Portata di trasmissione	Fino a 100 m in campo libero
Display	LCD con ora (12/24 h), calendario, temperature interna/esterna, min/max
Funzioni principali	Ora radio-controllata DCF-77, memoria MIN/MAX con data e ora, reset, scelta °C/°F, regolazione fuso orario, attivazione/disattivazione ricezione DCF
Installazione	Appoggiata su tavolo (piedino ribaltabile) o montaggio a parete (incavo per sospensione)
Manutenzione e pulizia	Pulire con un panno morbido e umido; non utilizzare solventi né abrasivi; proteggere dall'umidità
Sicurezza	Tenere fuori dalla portata dei bambini; non aprire né modificare; utilizzare solo come descritto; pile: non gettare nel fuoco, rispettare le polarità, non mescolare tipi diversi
Ricambi e riparabilità	Non previsti dal produttore; in caso di malfunzionamento, sostituire le pile o resettare l'apparecchio
Informazioni generali	Conforme alla direttiva 2014/53/UE; dichiarazione di conformità disponibile su www.tfa-dostmann.de

Domande frequenti - WAVE 30.3016.54.IT TFA

Come impostare manualmente l'ora se il segnale DCF non viene ricevuto?

Premere il tasto SET per circa 3 secondi per entrare in modalità impostazione. L'ora lampeggia, utilizzare il tasto MIN/MAX/+ per regolare, quindi premere SET per passare ai minuti. Procedere allo stesso modo. Continuare le impostazioni (anno, mese, data, giorno, formato 12/24h, fuso orario, attivazione DCF, unità °C/°F) premendo SET dopo ogni passaggio.

Perché l'icona DCF non viene visualizzata?

Verificare che la ricezione DCF sia attivata (impostazione ON nei parametri). Allontanare la stazione da fonti di interferenza (schermi, metallo) di almeno 1,5-2 metri. Posizionarla vicino a una finestra orientata verso Francoforte. La ricezione è migliore di notte. Se il segnale è ancora assente, impostare manualmente l'ora.

Come consultare le temperature minime e massime?

Premere più volte il tasto MIN/MAX/+ per visualizzare successivamente: temperatura esterna MIN, esterna MAX, interna MIN, interna MAX. Ogni rilevamento è accompagnato da ora e data. Una pressione aggiuntiva torna alla visualizzazione normale.

Come resettare i rilevamenti MIN/MAX?

Premere una volta il tasto MIN/MAX/+ per visualizzare un rilevamento MIN o MAX, quindi premere il tasto SET per resettare tutti i valori MIN/MAX (interni ed esterni) alle temperature attuali.

Cosa fare se il display esterno indica '- - -'?

Ciò significa che la stazione non riceve il segnale dal trasmettitore. Verificare le pile del trasmettitore (sostituirle se necessario) e la sua posizione. Ridurre la distanza tra i due apparecchi (portata max 100 m in campo libero). Allontanarli da fonti di interferenza (schermi, metallo). Resettare entrambe le unità rimuovendo le pile e reinserendole nell'ordine: prima il trasmettitore, poi la stazione entro 30 secondi.

Come cambiare l'unità di temperatura da °C a °F?

Premere il tasto SET per 3 secondi per entrare in modalità impostazione. Scorrere le impostazioni fino a quando '°C' lampeggia. Utilizzare il tasto MIN/MAX/+ per passare da '°C' a '°F'. Premere SET per confermare e uscire.

Quali tipi di pile utilizzare e come sostituirle?

Utilizzare pile alcaline di tipo AA (LR6, 1,5 V). Aprire il vano pile sul retro dell'apparecchio, inserire le pile rispettando le polarità (+/-) indicate. Per il trasmettitore, il vano si trova sotto il coperchio scorrevole. Sostituire le pile non appena compare il simbolo di pila scarica sullo schermo. Evitare di mescolare pile usate e nuove.

Come montare la stazione meteorologica a parete?

Utilizzare l'incavo per sospensione sul retro della stazione. Avvitare una vite (non fornita) nel muro lasciando sporgere la testa di 5 mm. Ribaltare il piedino se necessario e appendere la stazione. Prima di fissare definitivamente, verificare la corretta ricezione del trasmettitore.

Perché la temperatura visualizzata è errata?

Controllare prima le pile: il simbolo di pila scarica può indicare una tensione insufficiente. Sostituire le pile se necessario. Assicurarsi che il trasmettitore non sia esposto alla luce solare diretta o a fonti di calore. Attendere qualche minuto dopo l'inserimento delle pile. Se il problema persiste, resettare entrambi gli apparecchi.

Cosa fare se lo schermo della stazione rimane vuoto?

Verificare che le pile siano inserite correttamente (polarità) e che siano nuove. Se lo schermo non si accende dopo 60 secondi, rimuovere le pile per 10 secondi, quindi reinserirle. Se non succede nulla, sostituire le pile.

MANUALE UTENTE WAVE 30.3016.54.IT TFA

Manuale delle istruzioni

Manuale delle istruzioni

Cat. No. 30.3016.54.IT

Vi ringraziamo per aver scelto la stazione della temperatura radiocontrollata della TFA.

PRIMA DI UTILIZZARE L'APPARECCHIO

Leggete attentamente le istruzioni per l'uso.

Avrete così modo di familiarizzare con il vostro nuovo apparecchio, di scoprire tutte le funzioni e le componenti, di apprendere importanti dettagli sulla sua messa in funzione, di acquisire dimestichezza nel suo utilizzo e di usufruire di alcuni validi consigli da seguire in caso di guasti. Seguendo le istruzioni per l'uso, eviterete anche di danneggiare l'apparecchio a causa di un utilizzo scorretto e di pregiudicare i diritti del consumatore che vi spettano per legge.

Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso. Allo stesso modo, non siamo responsabili per eventuali letture errate e per le conseguenze che ne possono derivare. Prestate particolare attenzione alle misure di sicurezza! Conservate con cura queste istruzioni per l'uso!

• Stazione della temperatura (unità base)
- Trasmettitore esterno
- Istruzioni per l'uso

TUTTE LE APPLICAZIONI E TUTTI I VANTAGGI DEL VOSTRO NUOVO APPARECCHIO:

• Sveglia radiocontrollata DCF-77 con possibilità d'impostazione manuale
- Ricezione dell'ora attivata/disattivata [ON/OFF]

• Visualizzazione dell'ora (ore, minuti, secondi)
  • Display dell'ora in formato 12/24 ore
• Visualizzazione del calendario
• Gamma di impostazione del fuso orario da -12 a 12 ore
• Visualizzazione della temperatura, selezionabile in gradi Centigradi (°C) o gradi Fahrenheit (°F)
• Visualizzazione della temperatura interna ed esterna, con registrazione della minima e della massima MIN/MAX
• Tutte le registrazioni minime e massime MIN/MAX possono essere resettate
• Trasmissione wireless a 868 Mhz
• Intervalli di ricezione del segnale esterno: 4 secondi
• Indicatore batterie scariche
• Possibilità di montaggio a muro o su un piano d'appoggio.

PER LA VOSTRA SICUREZZA:

• Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.
• Non sono consentite riparazioni, alterazioni o modifiche non autorizzate dell'apparecchio.

Avvertenza! Pericolo di lesioni:

• Tenete il dispositivo e le batterie lontano dalla portata dei bambini.
• Non gettate le batterie nel fuoco, non polarizzatele in maniera scorretta, non smontatele e non cercate di ricaricarle. Pericolo di esplosione!

- Le batterie contengono acidi nocivi per la salute. Sostituite quanto prima le batterie quasi scariche in modo da evitare che si scarichino completamente. Non utilizzate mai contemporaneamente batterie usate e batterie nuove, né batterie di tipi diversi. Quando maneggiate batterie esaurite indossate sempre guanti resistenti alle sostanze chimiche e occhiali di protezione.

Avvertenze sulla sicurezza del prodotto!

• Non esponete il dispositivo a temperature elevate, vibrazioni e urti.
• Proteggere dall'umidità.
• Il sensore esterno è antispruzzo, ma non impermeabile. Cercare un luogo al riparo dalla pioggia per il trasmettitore.

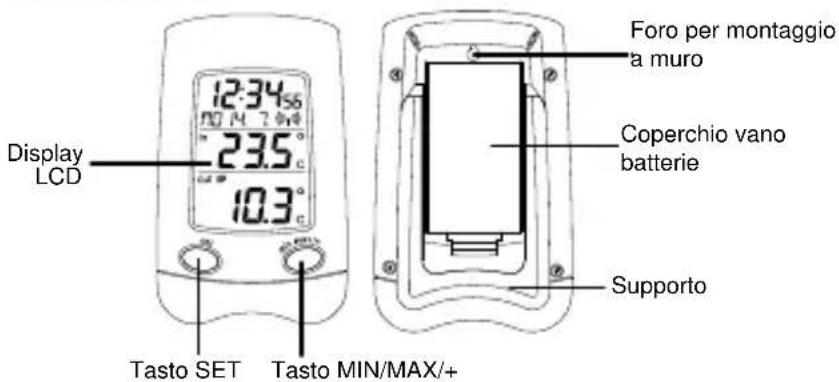

COMPONENTI

Stazione della temperatura

Display LCD 12:34.56 23.5° 10.3° Tasto SET Tasto MIN/MAX/+ Foro per montaggio a muro Coperchio vano batterie Supporto

Trasmettitore della temperatura esterno

• Trasmissione remota della temperatura esterna alla stazione della temperatura con segnale a 868 MHz.
• Involucro per montaggio a muro (montaggio in un luogo riparato. Evitare il contatto diretto con la pioggia e l'esposizione alla luce del sole).

COME INSTALLARE E SOSTITUIRE LE BATTERIE NEL TRASMETTITORE DELLA TEMPERATURA

Il trasmettitore della temperatura monta 2 batterie tipo AA, IEC LR6, da 1,5V. Per installare e sostituire le batterie, seguire i passaggi descritti qui di seguito.

1. Togliete il coperchio del vano batterie.
2. Inserite le pile seguendo le corrette polarità (facendo riferimento ai relativi segni)
3. Richiudete il coperchio del comparto viti avvitando la vite sul coperchio.

COME INSTALLARE E SOSTITUIRE LE BATTERIE NELLA STAZIONE DELLA TEMPERATURA

La stazione della temperatura monta 2 batterie tipo AA, IEC LR6, da 1,5V. Per installare e sostituire le batterie, seguire i passaggi descritti qui di seguito.

1. Togliete il coperchio del vano batterie sulla parte posteriore del stazione della temperatura.
2. Inserite le batterie prestando attenzione alla polarità (osservare i segni).
3. Rimettete a posto il coperchio del vano batterie.

Sostituzione delle batterie

• Sostituire le batterie quando il simbolo della batteria della stazione della temperatura appare vicino alla temperature interna
• Quando le batterie del trasmettitore sono scariche, l'icona corrispondente appare sul display della temperatura esterna.

Nota

In caso di sostituzione delle batterie in una qualsiasi delle unità, tutte le unità devono essere resettate seguendo le procedure d'impostazione. Questo accade perché un codice di sicurezza è assegnato senza un ordine preciso dal trasmettitore all'avvio, e questo codice deve essere ricevuto e memorizzato dalla stazione della temperatura nei primi tre minuti dopo il collegamento all'alimentazione di rete.

IMPOSTAZIONE

Nota: questa stazione della temperatura può gestire solo un trasmettitore esterno.

1. Prima di tutto, inserire le batterie nel trasmettitore della temperatura. (consultare il paragrafo "Come installare e sostituire le batterie nel trasmettitore della temperatura").
2. Subito dopo, entro 30 secondi, inserire le batterie nella stazione della temperatura (consultare il paragrafo "Come installare e sostituire le batterie nella stazione della temperatura"). Una volta che le batterie sono state sistemate, tutti i segmenti dello

schermo cristalli liquidi LCD s'illuminano brevemente. Di seguito si visualizzano l'ora 0:00 e la temperatura interna. Se queste non si visualizzano dopo circa 60 secondi, togliere le batterie e aspettare almeno 10 secondi prima di reinserirle.

1. Dopo aver inserito le batterie nel trasmettitore, la stazione della temperatura inizia a ricevere i dati dal trasmettitore. Le icone della temperatura esterna e l'icona della ricezione del segnale dovrebbero a questo punto essere visualizzate sulla stazione della temperatura. Se questo non accade dopo circa 5 minuti, le batterie devono essere tolte da entrambe le unità, e si deve effettuare un resettaggio partendo dal passaggio 1.

2. Per assicurare una trasmissione sufficiente con segnale a 868 MHz, ci devono essere più di 100 i metri tra la posizione finale del stazione della temperatura e quella del trasmettitore (consultare le note ai paragrafi "Montaggio" e "Ricezione a 868 MHz").

3. Una volta che la temperatura remota è stata ricevuta e visualizzata sulla stazione della temperatura, la ricezione del codice orario DCF-77 inizia automaticamente. Questo accade in condizioni normali dopo circa 3-5 minuti. Se dopo 10 minuti l'orario DCF non è stato ricevuto, premere il tasto SET per inserire l'ora manualmente.

Nota:

Nel caso in cui sia necessario sostituire le batterie in una delle unità, assicurarsi che le batterie non fuoriescano dai contatti. Aspettare sempre almeno un minuto prima di togliere le batterie e reinserirle, altrimenti si potrebbero verificare dei problemi d'avvio o di trasmissione.

ORA A CONTROLLO RADIO DCF-77

L'orario di base della ricezione dell'ora a controllo radio è fornito dall'orologio atomico al cesio della Physikalisch Technische Bundesanstalt Braunschweig, che presenta una deviazione di meno di un secondo in un milione di anni. L'ora è codificata e trasmessa da Mainflingen vicino Francoforte con un segnale a frequenza DCF-77 (77.5 Khz), ed ha un raggio di trasmissione di circa 1.500 km. La stazione della temperatura a controllo radio riceve il segnale, lo converte per visualizzare l'ora precisa sia con l'ora legale sia con l'ora solare. La qualità della ricezione dipende molto dalla posizione geografica. In condizioni normali, non dovrebbero esserci problemi di ricezione entro un raggio di trasmissione di 1.500 chilometri da Francoforte.

Quando la temperatura esterna è visualizzata sulla stazione della temperatura, l'icona a torre DCF sul display dell'orologio inizia a lampeggiare sull'angolo in alto a sinistra. Questo indica che l'orologio ha rilevato la presenza di un segnale radio, e sta provando a riceverlo. Quando il codice dell'ora viene ricevuto, l'icona della torre DCF s'illumina in maniera continua, e l'ora viene visualizzata.

La ricezione DCF avviene due volte al giorno alle 02:00 e alle 03:00 am. Se la ricezione non avviene con successo alle 0200 am, il tentativo successivo di ricezione verrà effettuato all'ora seguente, e così via fino alle 06:00am, o fino a che la ricezione avviene con successo. Se la ricezione non avviene con successo alle 06:00 am, il tentativo successivo sarà effettuato alle 02:00 am.

Se l'icona a torre lampeggia, ma non imposta l'ora, o la torre DCF non appare per nulla, controllare che le norme elencate qui di seguito siano rispettate.

- La distanza raccomandata da qualsiasi fonte d'interferenza come schermi di computer o di televisioni deve essere almeno di 1,5 - 2 m.

- All'interno di strutture di cemento armato (seminterrati, sovrastrutture), la ricezione del segnale è naturalmente più debole. In casi estremi, sistemare l'unità vicino ad una finestra, e puntarne la parte frontale o la parte posteriore verso il trasmettitore di Francoforte.

- Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti, e la ricezione è possibile nella maggior parte dei casi. Una singola ricezione giornaliera è sufficiente per mantenere la deviazione dell'ora sotto un secondo.

TASTI DI FUNZIONE

Stazione della temperatura

La stazione della temperatura dispone di due tasti facili da usare.

Tasto SET Tasto MIN/MAX/+ 158

Tasto SET (impostazione)

- Tenere premuto per circa 3 secondi, per entrare nella modalità impostazione manuale: impostazione dell'ora manuale, calendario, formato della visualizzazione dell'ora 12/24 ore, fuso orario, ricezione del codice orario ON/OFF [attivato/disattivato], e impostazioni °C/°F temperatura

- Premere per resettare le registrazioni della temperatura MIN/MAX

Tasto MIN/MAX/+

• Usato per regolare le diverse impostazioni nelle impostazioni della modalità manuale
• Usato per commutare tra le letture della registrazione da temperature MIN/MAX

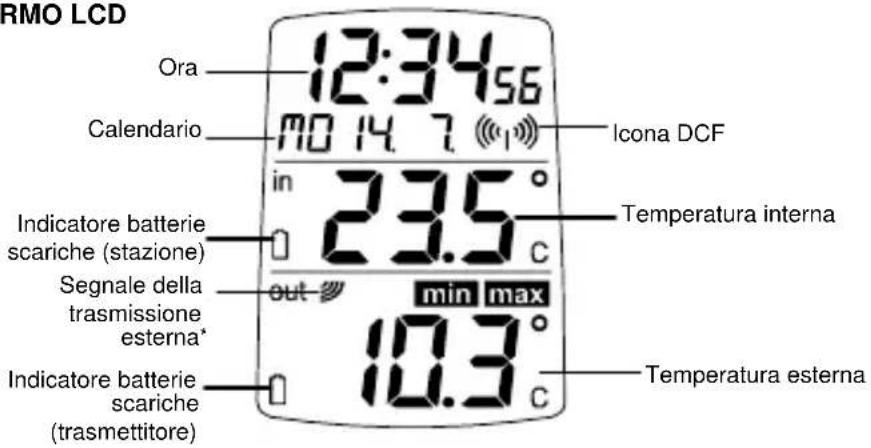

SCHERMO LCD

RMO LCD Ora 12:34:56 Calendario mo 14.7 (°) in 23.5 ° Indicatore batterie scariche (stazione) Segnale della trasmissione esterna* out min max 10.3 ° Indicatore batterie scariche (trasmettitore) Icona DCF Temperatura interna Temperatura esterna

* Quando il segnale proveniente dal sensore è ricevuto con successo dalla stazione della temperatura, si attiva l'icona della ricezione del segnale (se questo non avviene con successo, l'icona non si visualizza sul display a cristalli liquidi LCD). In questo modo l'utente può vedere facilmente se l'ultima ricezione è avvenuta con successo (icona attivata) o meno (icona disattivata).

L'icona che lampeggia brevemente, al contrario, simboleggia che la ricezione è attualmente in corso.

IMPOSTAZIONI MANUALI

È possibile effettuare le seguenti impostazioni manuali con la stazione della temperatura :

• Impostazione dell'ora manuale
• Impostazione del calendario
• Impostazione del fuso orario
• Impostazione formato della visualizzazione dell'ora 12/24
• Impostazione della ricezione dell'orario DCF ON/OFF [attivato/disattivato]
• Impostazione della temperatura in °C/°F

Tenere premuto il tasto SET per circa 3 secondi per avanzare al modo impostazione

IMPOSTAZIONE DELL'ORA MANUALE

In aree in cui la ricezione dell'orario DCF-77 non è possibile, l'ora può essere impostata manualmente. L'orologio funzionerà come un normale orologio al quarzo. Una volta che il segnale DCF è stato rilevato, l'apparecchio cambia l'ora impostata manualmente con l'ora ricevuta., La prima volta che si usa la stazione della temperatura, seguire i passaggi elencati qui di seguito:

Ore (lampeggianti) —— 1:23 NO L I (01) — Minuti (lampeggianti)

1. Le digitazione dell'ora, nella sezione dello schermo riservata all'ora, iniziano a lampeggiare.

2. Usare il tasto MIN/MAX/+ per impostare le ore.

3. Premere il tasto SET per impostare dei minuti. Le digitazione dei minuti iniziano a lampeggiare.

4. Usare il tasto MIN/MAX/+ per impostare i minuti.
5. Premere di nuovo il tasto SET per confermare, ed entrare nella modalità Impostazione del calendario.

Nota:

L'apparecchio effettua ad ogni modo un tentativo di ricezione del segnale allo scoccare di ogni ora, anche se è stato impostato manualmente. Quando la ricezione del segnale è avvenuta con successo, l'ora ricevuta si sovrappone all'ora impostata manualmente.

IMPOSTAZIONE DEL CALENDARIO

La data predefinita della stazione della temperatura è 1/1/2008. Una volta che i segnali orari dell'ora radiocontrollata sono stati ricevuti, la data è aggiornata automaticamente. Ad ogni modo, se i segnali non sono stati ricevuti, è possibile impostare la data manualmente.

Giorno

(lampeggiante)

Anno (lampeggiante)

Data (lampeggiante) Mese (lampeggiante)

1. Le digitazioni dell'anno iniziano a lampeggiare. Usare il tasto MIN/MAX/+ per impostare l'anno (2008-2029).
2. Premere il tasto SET per entrare nel mese (le digitazioni del mese iniziano a lampeggiare). Usare il tasto MIN/MAX/+ per regolare il mese.
3. Successivamente premere il tasto SET per entrare nell'impostazione data. Usare il tasto MIN/MAX/+ per regolare il data.

4. Successivamente premere il tasto SET per entrare nell'impostazione giorno. Usare il tasto MIN/MAX/+ per regolare il giorno.

5. Premere il tasto SET per confermare, uscire ed entrare nella modalità Impostazione dell'ora in formato 12/24 ore.

IMPOSTAZIONE DELL'ORA IN FORMATO 12/24 ORE

La visualizzazione dell'ora può avvenire in formato 12 o 24 ore (l'impostazione predefinita è 24 ore):

24 Cifre lampeggianti MO I.I.

1. Le digitazioni "24h" iniziano a lampeggiare. Premere il tasto MIN/MAX/+ per commutare fra la visualizzazione in formato "12H" o "24H".
2. Premere il tasto SET per confermare, uscire ed entrare nella modalità Impostazione del fuso orario.

IMPOSTAZIONE DEL FUSO ORARIO

Il fuso orario può essere impostato tra ± 12 ore (valore predefinito ora 0):

Fuso orario (lampeggiante)

1:23 Oh (0,0)

1. Il fuso orario inizia a lampeggiare.
2. Usare il tasto MIN/MAX/+ per cambiare il fuso orario.
3. Premere il tasto SET per confermare, uscire ed entrare nel modo Impostazione del codice orario attivato/disattivato (ON/OFF).

IMPOSTAZIONE DEL CODICE ORARIO ATTIVATO/DISATTIVATO [ON/OFF]

In aree in cui la ricezione del codice orario DCF non è possibile, la funzione di ricezione del codice orario DCF può essere disattivata [OFF]. L'orologio funziona quindi come un normale orologio al quarzo (l'impostazione predefinita per la ricezione del codice orario è attivata [ON]).

Lampeggianti

1. "On" inizia a lampeggiare sullo schermo a cristalli liquidi LCD
2. Premere il tasto MIN/MAX/+ per disattivare [OFF] la funzione di ricezione del codice orario
3. Premere il tasto SET per confermare, uscire ed entrare nella modalità Impostazione dell'unità della temperatura in °C/°F.

Nota

Se la ricezione del codice orario è disattivata manualmente, l'orologio non esegue alcun tentativo di ricezione del codice orario DCF, finché la funzione di ricezione del codice orario è disattivata [OFF].

L'icona della ricezione del codice orario e l'icona "DCF" non saranno visualizzate sullo schermo a cristalli liquidi LCD.

IMPOSTAZIONE DELL'UNITÀ DELLA TEMPERATURA IN °C/°F

L'impostazione predefinita dell'unità della temperatura è impostata su °C (gradi centigradi). Per selezionare °F (Fahrenheit):

Lampeggiante

1. Quando “°C” o “°F” lampeggia, usare il tasto MIN/MAX/+ per commutare fra “°C” e “°F”.

2. Una volta che l'unità della temperatura desiderata è stata scelta, confermare premendo il tasto SET, per uscire dal modo impostazione.

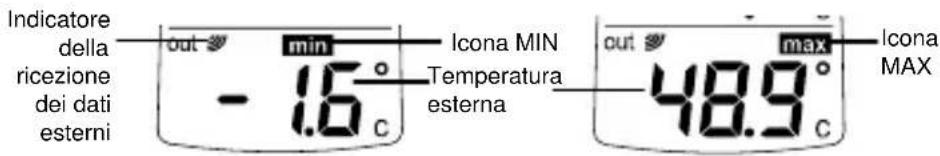

CONTROLLO DELLA TEMPERATURA MIN/ MAX

1. In modalità normale, premere il tasto MIN/MAX/+ una volta, per visualizzare i dati della temperatura esterna MIN, e la data e l'ora della registrazione.
2. Premere il tasto MIN/MAX/+ una seconda volta, per visualizzare i dati della temperatura esterna MAX, e la data e l'ora della registrazione.

Indicatore della ricezione dei dati esterni out min Icona MIN - 1.6 ° Temperatura esterna out max Icona MAX 48.9 ° c

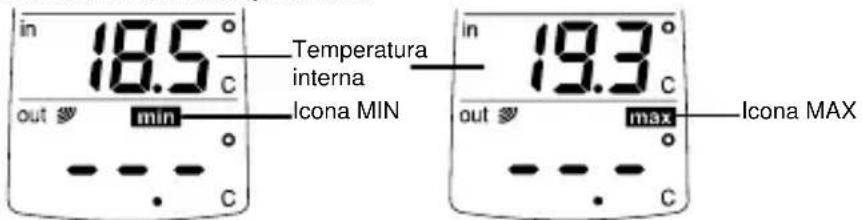

1. Premere il tasto MIN/MAX/+ una terza volta per visualizzare la temperatura MIN interna, e la data e l'ora della registrazione.
2. Premere il tasto MIN/MAX/+ una terza volta per visualizzare la temperatura MAX interna, e la data e l'ora della registrazione.

in 18.5 ° out min Tecnatura interna Icona MIN in 19.3 ° out max Icona MAX

1. Premere il tasto MIN/MAX/+ per tornare alla visualizzazione della temperatura interna e esterna attuale.

RESETTAGGIO DEI DATI DELLA TEMPERATURA MIN/ MAX

Nota: Le registrazioni dei dati interni ed esterni vengono resettate contemporaneamente.

1. Premere il tasto MIN/MAX/+ una volta.
2. Premere il tasto SET. Questo resetta i dati della temperatura interna e esterna MIN/MAX sulla data corrente.

TRASMETTITORE ESTERNO

Il raggio del trasmettitore della temperatura può essere influenzato dalla temperatura. A bassa temperatura la distanza di trasmissione potrebbe diminuire; tenere questo a mente quando si trova una sistemazione definitiva per il trasmettitore.

RICEZIONE A 868 MHz

La stazione della temperatura dovrebbe ricevere i dati relativi alla temperatura entro 2 minuti dalla sua accensione. Se il segnale dei dati esterni non può essere ricevuto 2 minuti dopo l'impostazione, o la ricezione del segnale è continuamente "disturbata" in modalità normale, lo schermo dei dati esterni visualizza "-- -". L'utente deve effettuare i controlli elencati qui di

seguito:

1. La distanza dalla stazione della temperatura o dal trasmettitore dovrebbe essere di almeno 1,5 - 2 metri da qualsiasi fonte di interferenza, quali monitor di computer o di televisioni.
2. Evitare di sistemare la stazione della temperatura sopra o nelle immediate vicinanze di finestre con infissi di metallo.
3. L'uso di altri apparecchi elettrici, quali ad esempio cuffie e altoparlanti che operano sullo stesso segnale di frequenza (868MHz), può impedire la corretta trasmissione e ricezione del segnale.
4. Anche dispositivi elettrici funzionanti nelle vicinanze che operano sulla frequenza di 868MHz possono causare interferenza.

Nota

Quando il segnale a 868MHz è ricevuto correttamente, non aprire il coperchio del vano batterie del trasmettitore o della stazione della temperatura, poiché le batterie potrebbero fuoriuscire dai contatti, ed eseguire un resettaggio forzato. Se questo dovesse accadere per errore, resettare

tutte le unità (consultare il paragrafo Impostazione di cui sopra), altrimenti si potrebbero verificare dei problemi di trasmissione.

Il raggio di trasmissione è di circa 100 m dal trasmettitore alla stazione della temperatura (in spazi aperti). Ad ogni modo, questo dipende dall'ambiente circostante e dai livelli d'interferenza.

Se la ricezione del segnale non è possibile nonostante che si sia tenuto conto di tutti questi fattori, tutte le unità del sistema devono essere settate (consultare il paragrafo Impostazione).

SISTEMAZIONE DELLA STAZIONE DELLA TEMPERATURA

La stazione della temperatura è stata studiata per essere appesa al muro o appoggiata a qualche superficie.

Montaggio su muro:

Prima di effettuare il montaggio a muro, controllare che i dati della temperatura esterna possano essere ricevuti dalle posizioni desiderate.

1. Fissare una vite nella parete desiderata, lasciandone fuoriuscire la testa di circa 5mm.
2. Appendere la stazione della temperatura sulla vite. Assicurarsi che l'apparecchio sia bloccato prima di rilasciarlo.

Estrarre la base dal retro dello strumento ed appoggiarlo su una superficie piatta.

MONTAGGIO DEL TRASMETTITORE

Il trasmettitore è fornito con un supporto che può essere attaccato a una parete con le due viti in dotazione. Anche il trasmettitore può essere sistemato su una superficie piana, assicurando il supporto alla parte bassa del trasmettitore.

Per eseguire il montaggio a muro:

1. Assicurare la staffa sulla parete usando le viti e i fissaggi di plastica.
2. Attaccare il Trasmettitore remoto della temperatura sulla staffa.

Nota:

Prima di sistemare maniera definitiva la base per il montaggio a parete del trasmettitore, sistemare tutte le unità nelle posizioni desiderate, e

controllare che le letture della temperatura esterna possano essere ricevute. Nel caso in cui il segnale non fosse ricevuto, cambiare la posizione dei sensori o spostarli leggermente, per favorire la ricezione del segnale.

CURA E MANUTENZIONE

• Per pulire l'apparecchio e il trasmettitore utilizzate solo un panno morbido leggermente inumidito. Non usate solventi o abrasivi.
• Rimuovete le batterie se non utilizzate l'apparecchio per un periodo prolungato.

GUASTI

Problema	Risoluzione del problema
Nessuna indicazione sulla stazione base	• Inserite le batterie con le polarità corretta• Sostituite le batterie
Nessuna ricezione del trasmettitore	• Controllate le batterie del trasmettitore esterno (non utilizzate batterie ricaricabili!)
Indicazione “---”	• Riavviate il trasmettitore e l’unità centrale secondo le istruzioni• Cercate nuove posizioni per il trasmettitore e/o l’unità base• Diminuite la distanza tra il trasmettitore e l’unità base• Eliminate fonti di interferenza.
Nessuna ricezione DCF	• Impostazione ricezione DCF “attivata”• Cercate nuova posizione per l’unità base• Impostate l'orologio manualmente• Attendete il tentativo notturno di ricezione
Indicazione non corretta	• Sostituite le batterie

SMALTIMENTO

Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

Pb=piombo

È assolutamente vietato gettare le batterie ricaricabili e non tra i rifiuti domestici. In qualità di consumatori, siete tenuti per legge a consegnare le batterie usate al negoziante o ad altri enti preposti per il riciclo in conformità alle vigenti disposizioni nazionali o locali, ai fini di uno smaltimento ecologico. Le sigle dei metalli pesanti contenuti sono: Cd=cadmio, Hg=mercurio,

Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (RAEE). Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolta per lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di uno smaltimento ecologico.

SPECIFICHE TECNICHE

Intervallo di misurazione della temperatura

Interna : da -9,9°C a +59,9°C con risoluzione di 0,1°C

(da 14,1°F a +139,8°F con risoluzione di 0,2°F)

(si visualizza "OFL" se al di fuori questa gamma)

Esterna : da -39,9°C a +59,9°C con risoluzione di 0,1°C

(da 39,8°F a +139,8°F con risoluzione di 0,2°F)

(si visualizza "OFL" se al di fuori questa gamma)

Intervallo di controllo della temperatura interna : ogni 16 secondi

Ricezione della temperatura esterna : ogni 4 secondi

Frequenza di trasmissione : 868mhz

Massima potenza a radiofrequenza trasmessa : <25mw

Alimentazione:

Stazione della temperatura : 2 batterie tipo AA, IEC LR6, da 1,5V

Trasmettitore esterno : 2 batterie tipo AA, IEC LR6, da 1,5V

Durata delle batterie : circa dodici mesi (si raccomandano batterie alcaline)

Dimensioni

Stazione della temperatura : 70 x 29 x 115,2 mm

Trasmettitore esterno : 38,2 x 21,2 x 128,3 mm

È vietata la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autorizzazione della TFA Dostmann. I dati tecnici corrispondono allo stato del prodotto al momento della stampa e possono cambiare senza preavviso.

È possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il numero di articolo sul nostro sito.

Dichiarazione di conformità UE

Il fabbricante, TFA Dostmann, dichiara che il tipo di apparecchiatura radio 30.3016 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.tfa-dostmann.de E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Germania 07/16
