Produkttyp	Kabellose Wetterstation mit Innen-/Außenthermometer
Marke	TFA
Modell	WAVE 30.3016.54.IT
Abmessungen der Basiseinheit	70 x 29 x 115,2 mm
Abmessungen des Außensenders	38,2 x 21,2 x 128,3 mm
Gewicht (Basiseinheit)	ca. 200 g (Schätzung)
Gewicht (Sender)	ca. 80 g (Schätzung)
Stromversorgung (Basiseinheit)	2 AA 1,5 V Batterien (LR6)
Stromversorgung (Sender)	2 AA 1,5 V Batterien (LR6)
Batterielebensdauer	ca. 24 Monate (Alkali-Batterien empfohlen)
Innen-Temperaturbereich	-9,9 °C bis +59,9 °C (Auflösung 0,1 °C)
Außen-Temperaturbereich	-39,9 °C bis +59,9 °C (Auflösung 0,1 °C)
Übertragungsfrequenz	868 MHz
Übertragungsreichweite	bis zu 100 m im Freifeld
Display	LCD mit Uhrzeit (12/24 h), Kalender, Innen-/Außentemperatur, Min/Max
Hauptfunktionen	DCF-77 Funkuhrempfang, MIN/MAX-Speicher mit Datum und Uhrzeit, Reset, Auswahl °C/°F, Zeitzoneneinstellung, DCF-Empfang aktivieren/deaktivieren
Installation	Tischaufstellung (einklappbarer Standfuß) oder Wandmontage (Aufhängelöcher)
Wartung und Reinigung	Mit einem weichen, feuchten Tuch reinigen; keine Lösungsmittel oder Scheuermittel verwenden; vor Feuchtigkeit schützen
Sicherheit	Für Kinder unzugänglich aufbewahren; nicht öffnen oder verändern; nur wie beschrieben verwenden; Batterien: Nicht ins Feuer werfen, Polarität beachten, verschiedene Typen nicht mischen
Ersatzteile und Reparierbarkeit	Vom Hersteller nicht vorgesehen; bei Fehlfunktion Batterien ersetzen oder Gerät zurücksetzen
Allgemeine Informationen	Konform mit Richtlinie 2014/53/EU; Konformitätserklärung verfügbar unter www.tfa-dostmann.de

Häufig gestellte Fragen - WAVE 30.3016.54.IT TFA

Wie stelle ich die Uhr manuell ein, wenn das DCF-Signal nicht empfangen wird?

Drücken Sie die SET-Taste etwa 3 Sekunden, um in den Einstellmodus zu gelangen. Die Stunden blinken, mit der MIN/MAX/+-Taste anpassen, dann SET drücken, um zu den Minuten zu wechseln. Ebenso vorgehen. Fahren Sie mit den Einstellungen (Jahr, Monat, Datum, Tag, 12/24h-Format, Zeitzone, DCF-Aktivierung, °C/°F-Einheit) fort, indem Sie nach jedem Schritt SET drücken.

Warum wird das DCF-Symbol nicht angezeigt?

Überprüfen Sie, ob der DCF-Empfang aktiviert ist (Einstellung ON in den Parametern). Halten Sie die Station mindestens 1,5 bis 2 Meter von Störquellen (Bildschirme, Metall) entfernt. Stellen Sie sie in die Nähe eines nach Frankfurt ausgerichteten Fensters. Der Empfang ist nachts am besten. Wenn das Signal weiterhin ausbleibt, stellen Sie die Uhr manuell ein.

Wie kann ich die Minimal- und Maximaltemperaturen anzeigen?

Drücken Sie wiederholt die MIN/MAX/+-Taste, um nacheinander anzuzeigen: Außentemperatur MIN, Außen MAX, Innen MIN, Innen MAX. Jede Messung wird mit Uhrzeit und Datum angezeigt. Ein weiterer Druck kehrt zur Normalanzeige zurück.

Wie setze ich die MIN/MAX-Werte zurück?

Drücken Sie einmal die MIN/MAX/+-Taste, um einen MIN- oder MAX-Wert anzuzeigen, dann die SET-Taste drücken, um alle MIN/MAX-Werte (innen und außen) auf die aktuellen Temperaturen zurückzusetzen.

Was tun, wenn die Außenanzeige '- - -' anzeigt?

Das bedeutet, dass die Station kein Signal vom Sender empfängt. Überprüfen Sie die Batterien des Senders (gegebenenfalls ersetzen) und seine Position. Verringern Sie den Abstand zwischen den beiden Geräten (max. Reichweite 100 m im Freifeld). Halten Sie sie von Störquellen (Bildschirme, Metall) fern. Setzen Sie beide Einheiten zurück, indem Sie die Batterien entfernen und in der Reihenfolge wieder einlegen: zuerst den Sender, dann die Station innerhalb von 30 Sekunden.

Wie ändere ich die Temperatureinheit von °C auf °F?

Drücken Sie die SET-Taste 3 Sekunden, um in den Einstellmodus zu gelangen. Navigieren Sie durch die Einstellungen, bis '°C' blinkt. Verwenden Sie die MIN/MAX/+-Taste, um zwischen '°C' und '°F' zu wechseln. Drücken Sie SET zur Bestätigung und zum Verlassen.

Welche Batterietypen verwenden und wie wechselt man sie?

Verwenden Sie Alkali-Batterien vom Typ AA (LR6, 1,5 V). Öffnen Sie das Batteriefach auf der Rückseite des Geräts, legen Sie die Batterien unter Beachtung der angegebenen Polarität (+/-) ein. Beim Sender befindet sich das Fach unter der Schiebeabdeckung. Ersetzen Sie die Batterien, sobald das Batteriesymbol auf dem Display erscheint. Vermeiden Sie das Mischen von alten und neuen Batterien.

Wie befestige ich die Wetterstation an der Wand?

Nutzen Sie die Aufhängelöcher auf der Rückseite der Station. Schrauben Sie eine Schraube (nicht im Lieferumfang enthalten) in die Wand und lassen Sie den Kopf 5 mm überstehen. Klappen Sie den Standfuß bei Bedarf ein und hängen Sie die Station ein. Überprüfen Sie vor der endgültigen Befestigung den guten Empfang des Senders.

Warum wird eine falsche Temperatur angezeigt?

Überprüfen Sie zunächst die Batterien: Das Batteriesymbol kann auf unzureichende Spannung hinweisen. Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass der Sender nicht direktem Sonnenlicht oder Wärmequellen ausgesetzt ist. Warten Sie einige Minuten nach dem Einlegen der Batterien. Wenn das Problem weiterhin besteht, setzen Sie beide Geräte zurück.

Was tun, wenn das Display der Station leer bleibt?

Stellen Sie sicher, dass die Batterien korrekt eingelegt sind (Polarität) und neu sind. Wenn sich das Display nach 60 Sekunden nicht einschaltet, entfernen Sie die Batterien für 10 Sekunden und legen Sie sie wieder ein. Wenn nichts passiert, ersetzen Sie die Batterien.

BEDIENUNGSANLEITUNG WAVE 30.3016.54.IT TFA

Vielen Dank, dass Sie sich für diese Funk-Temperaturstation aus dem Hause TFA entschieden haben.

BEVOR SIE MIT DEM GERÄT ARBEITEN

Lesen Sie sich bitte die Bedienungsanleitung genau durch.

So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können. Beachten Sie besonders die Sicherheitshinweise! Bewahren Sie diese Anleitung gut auf!

LIEFERUMFANG:

• Temperaturstation (Basisgerät)
- Außensender
• Bedienungsanleitung

EINSATZBEREICH UND ALLE VORTEILE IHRER NEUEN TEMPERATURSTATION AUF EINEN BLICK:

• Funkgesteuerte DCF-77-Zeitanzeige mit manueller Einstelloption
• Zeitanzeige (Stunden, Minuten, Sekunden)

• DCF-Zeitsignalempfang EIN/AUS (ON/OFF)
• 12/24-Stunden-Zeitanzeigeformat
- Kalenderanzeige (Monat, Tagesdatum, Wochentag)
- Zeitzonenoption ±12 Stunden
- Temperaturanzeige in °C (Celsius) oder °F (Fahrenheit) wählbar
- Raum- und Außentemperaturanzeige mit Minimal- und Maximalwertspeicherung
- Manuelle Rückstellung der MIN/MAX-Speicherwerte
• Drahlose Fernübertragung per 868 MHz-Signal
• Signalempfangsintervalle 4 Sekunden
• Batterietiefstandsanzeige
• Wandmontage oder Tischaufstellung

ZU IHRER SICHERHEIT:

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet.
  Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! Verletzungsgefahr:

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

! Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
  • Vor Feuchtigkeit schützen.
• Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen niederschlagsgeschützten Platz für den Sender aus.

BESTANDTEILE

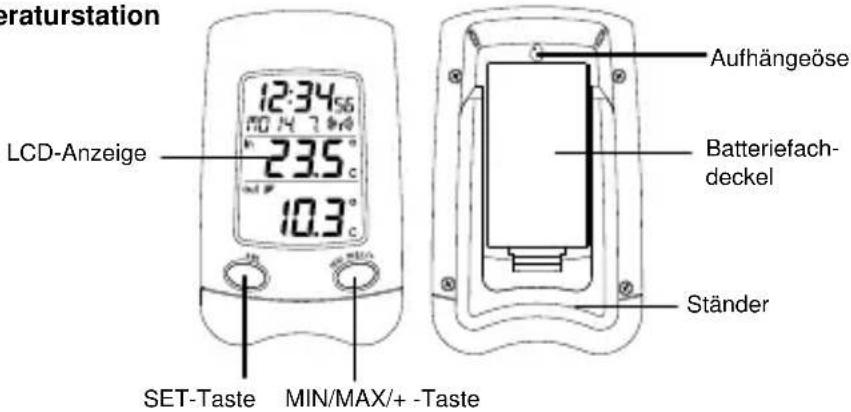

Die Temperaturstation

eraturstation LCD-Anzeige 12:34 56 23.5° 10.3° SET-Taste MIN/MAX/+ -Taste Aufhängeöse Batteriefach- deckel Ständer

Der AussenTemperatursender

• Fernübertragung der Außentemperatur zur Temperaturstation per 868 MHz-Signal
  • Wettergeschütztes Gehäuse
  • Gehäuse wandmontierbar
• An einer geschützten Stelle montieren. Direkten Regen oder Sonnenschein vermeiden

INSTALLATION UND AUSTAUSCH DER BATTERIEN IM AUSSENTEMPERATURSENDER

Der Außentemperatursender arbeitet mit zwei 1,5 V-Batterien vom Typ Mignon AA, IEC LR6. Zur Installation oder zum Austausch folgen Sie bitte den Schritten unten:

1. Ziehen Sie den Batteriefachdeckel von der Rückseite des Außensenders ab.
2. Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien ein.
3. Setzen Sie den Batteriefachdeckel wieder ein.

INSTALLATION UND AUSTAUSCH DER BATTERIEN DER TEMPERATURSTATION

Die Temperaturstation arbeitet mit zwei 1,5 V-Batterien vom Typ Mignon AA, IEC LR6. Zur Installation oder zum Austausch folgen Sie bitte den Schritten unten:

1. Entfernen Sie den Deckel von der Rückseite der Temperaturstation.
2. Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien ein.
3. Setzen Sie den Batteriefachdeckel wieder ein.

Batteriewechsel

• Wechseln Sie die Batterien, wenn auf der Temperaturstation das Batteriesymbol neben der Innentemperatur erscheint.
• Sind die Batterien des Außensenders verbraucht, erscheint neben der Anzeige der Außentemperatur ein Batteriesymbol.

Hinweis:

Im Falle eines Batteriewechsels bei einer der Einheiten müssen alle Einheiten gemäß Abschnitt "Grundeinstellung" neu eingestellt werden. Dies ist nötig, da der Außensender bei Inbetriebnahme einen Zufallssicherheitscode an die Temperaturstation sendet, der von dieser innerhalb der ersten 3 Minuten nach Inbetriebnahme empfangen und gespeichert werden muss.

GRUNDEINSTELLUNG:

Hinweis: Diese Temperaturstation empfängt nur einen Außensender.

1. Legen Sie zuerst die Batterien in den Außentemperatursender ein (siehe "Installation und Austausch der Batterien im Außensender").
2. Legen Sie innerhalb von 30 Sekunden nach Aktivierung des Außensenders die Batterien in die Temperaturstation ein (siehe "Installation und Austausch der Batterien in der Temperaturstation"). Sind die Batterien eingelegt, so werden alle Anzeigesegmente des LCD-Bildschirms kurz sichtbar. Im Anschluss daran werden die Uhrzeit als 0:00 und

die Raumtemperatur angezeigt. Erfolgt innerhalb von 60 Sekunden keine Anzeige auf dem LCD-Bildschirm, so entfernen Sie bitte die Batterien und setzen sie nach einer Wartezeit von mindestens 10 Sekunden erneut ein.

1. Nach dem Einsetzen der Batterien beginnt die Temperaturstation, Daten vom Außensender zu empfangen. Es sollten jetzt die Außentemperatur und das Signalempfangssymbol auf der Station angezeigt werden. Ist dies nicht innerhalb von 3 Minuten der Fall, so müssen die Batterien aus beiden Geräteteilen entnommen werden und eine neuerliche Grundeinstellung ab Schritt 1 ist vorzunehmen.

2. Zur Sicherstellung eines ausreichenden 868 MHz-Signalempfangs ist es erforderlich, dass unter guten Bedingungen zwischen den endgültigen Montageorten von Temperaturstation und Außensender eine Entfernung von nicht mehr als 100 Meter eingehalten wird (siehe Hinweise unter "Platzierung" und "868 MHz-Empfangstest").

3. Sobald die Außentemperatur empfangen und auf der Temperaturstation angezeigt wird, wird automatisch der Empfang des DCF-77-Zeitcodes (funkgesteuertes Zeitsignal) gestartet. Dies dauert bei guten Bedingungen etwa 3 - 5 Minuten. Wird die DCF-Zeit

innerhalb von 10 Minuten nicht empfangen, so drücken Sie zur manuellen Eingabe der Zeit die SET-Taste.

Hinweis:

Für den Fall eines Batteriewechsels achten Sie bitte darauf, dass die Batterien nicht aus den Kontakten springen. Es ist ferner darauf zu achten, dass nach der Entnahme der Batterien immer mindestens 1 Minute bis zum erneuten Einlegen verstreichen muss, da andernfalls Start- und Übertragungsproblemen auftreten können.

FUNKGESTEUERTER DCF-77-ZEITEMPFANG

Die Zeitbasis für die funkgesteuerte Zeitanzeige ist eine Cäsium-Atomuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird und die über eine Abweichung von weniger als 1 Sekunde in 1 Mio. Jahren verfügt. Diese Zeit wird zum DCF-77-Signal (77,5 kHz) kodiert und von einem Sender in Mainflingen bei Frankfurt über einen Sendebereich von etwa 1.500 km ausgestrahlt. Ihre Temperaturstation empfängt dieses Signal, wandelt es um und zeigt Ihnen unabhängig von Sommer oder Winter stets die exakte Zeit.

Die Empfangsqualität ist in hohem Maße von den geografischen und baulichen Gegebenheiten abhängig. Im Normalfall sollten jedoch in einem Radius von 1.500 km um Frankfurt keine Empfangsprobleme auftreten.

Sobald die Außentemperatur auf der Temperaturstation angezeigt wird, beginnt das DCF-Sendemastsymbol in der linken oberen Ecke zu blinken. Dies zeigt an, dass die Uhr das DCF-77-Signal erkannt hat und versucht, es zu empfangen. Nachdem der Zeitcode empfangen wurde, bleibt das DCF-Symbol permanent sichtbar und die Uhrzeit wird angezeigt.

Der normale DCF-Empfang erfolgt täglich morgens um 02:00 Uhr und um 03:00 Uhr. Bleibt der Empfang bis 02:00 Uhr erfolglos, so wird bis 06:00 Uhr zu jeder vollen Stunde ein neuer Empfangsversuch gestartet. Ist bis 06:00 Uhr kein erfolgreicher Empfang zu verzeichnen, so findet der nächste Empfangsversuch erst wieder am nächsten Morgen um 02:00 Uhr statt.

Werden trotz eines blinkenden Symbols keine Daten empfangen oder erscheint das DCF-Symbol gar nicht, so beachten Sie bitte folgende Punkte:

- Es wird empfohlen, einen Mindestabstand von 1,5 - 2 Metern zu möglichen Störquellen wie Computerbildschirmen, Fernsehgeräten, usw. einzuhalten.

- In Stahlbetonbauten (Kellern, Hochhäusern, etc.) ist das empfangene Signal zwangsläufig schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe und / oder mit der Vorder- oder Rückseite in Richtung des DCF-77-Senders in Frankfurt auszurichten.

- Nachts sind die atmosphärischen Störungen gewöhnlich geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeitsabweichung unter 1 Sekunde zu halten.

FUNKTIONSTASTEN:

Temperaturstation:

Die Temperaturstation verfügt über zwei einfach bedienbare Funktionstasten.

SET-Taste MIN/MAX/+ -Taste

SET-Taste (Einstellung)

- Drücken und halten Sie die Taste zum Eintritt in die manuellen Einstellmodi Manuelle Zeiteinstellung, Jahr, Tagesdatum, Monat, Wochentag, 12/24-Stunden-Zeitanzeigeformat, Zeitzone, Zeitsignalempfang Ein/Aus und Temperatureinstellungen.

- Drücken und halten Sie die Taste zur Rückstellung der gespeicherten minimalen und maximalen Temperaturwerte.

MIN/MAX/+ -Taste

• Zur Durchführung verschiedener Einstellungen im Modus Manuelle Einstellungen.
- Zur Umschaltung zwischen den gespeicherten MIN/MAX-Werten von Raum- und Außentemperatur.

LCD-BILDSCHIRM:

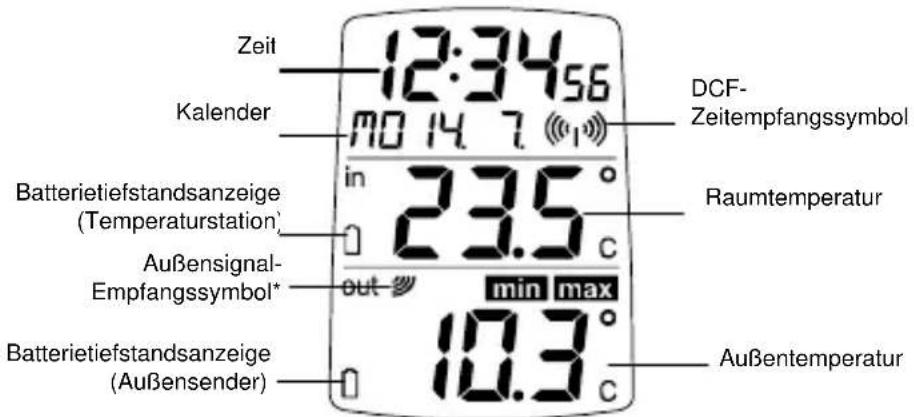

Zeit 12:3456 Kalender mo 14.7 ° in 23.5 ° Batterietiefstandsanzeige (Temperaturstation) Außensignal- Empfangssymbol* out min max 10.3 ° Batterietiefstandsanzeige (Außensender) DCF- Zeitempfangssymbol Raumtemperatur Außentemperatur

MANUELLE EINSTELLUNGEN

In diesem Einstellmodus können folgende manuellen Einstellungen vorgenommen werden:

• Zeit
• Kalender
  • 12/24-Stunden- Zeitanzeigeformat
• Zeitzone
• Zeitsignalempfang Ein/Aus (On/Off)
  • Temperaturanzeigeeinheiten °C/°F

Drücken und halten Sie zum Eintritt in den Manuellen Einstellmodus für etwa 3 Sekunden die SET-Taste:

MANUELLE ZEITEINSTELLUNG

In Gegenden, in denen der Empfang des DCF-77-Zeitsignals nicht möglich ist, kann die Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie eine normale Quarzuhr. Wird ein DCF-Signal erkannt und empfangen, so wird die manuell eingestellte Zeit durch die empfangene

Zeitinformation ersetzt. Bitte folgen Sie vor der ersten Nutzung der Temperaturstation den folgenden Einstellschritten.

Stunden (blinkend) —— 1:23 00 1 1 («») Minuten (blinkend)

1. Die Stundenstellen in der Zeitanzeigesektion beginnen zu blinken. Benutzen Sie zur Einstellung der Stunden die MIN/MAX/+ -Taste.
2. Drücken Sie die SET-Taste, um in die Minuteneinstellung zu gelangen. Die Minutenstellen beginnen zu blinken.
3. Stellen Sie mit der MIN/MAX/+ -Taste die Minuten ein.
4. Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in den Einstellmodus "Kalender" die SET-Taste.

Hinweis:

Das Gerät wird trotz manueller Zeiteinstellung weiter täglich versuchen, das DCF-77-Zeitsignal zu empfangen. Bei erfolgreichem Empfang überschreibt die empfangene Zeitinformation die manuell eingestellte Zeit.

KALENDEREINSTELLUNG

Die Voreinstellung der Temperaturstation ist der 1. 1. des Jahres 2008. Wird das funkgesteuerte DCF-Zeitsignal empfangen, wird damit automatisch auch das Kalenderdatum auf den neuesten Stand gebracht. Ist kein DCF-Signalempfang möglich, so kann das Datum auf folgende Weise auch manuell eingestellt werden:

1:23 1:08 («») Jahr (blinkend)

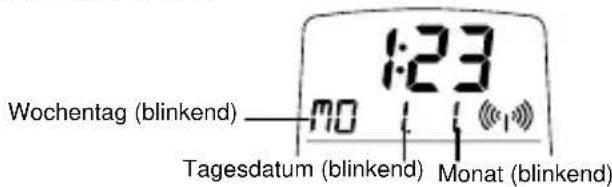

Wochentag (blinkend) mo Tagesdatum (blinkend) Monat (blinkend)

1. Die Jahreszahl beginnt zu blinken. Stellen Sie mit der MIN/MAX/+ -Taste das Jahr ein (2008 bis 2029).
2. Drücken Sie zur Einstellung des Monats die SET-Taste (die Monatszahl wird blinken). Stellen Sie mit der MIN/MAX/+ -Taste den Monat ein.
3. Drücken Sie zur Einstellung des Tagesdatums die SET-Taste. Stellen Sie mit der MIN/MAX/+ -Taste das Tagesdatum ein.
4. Drücken Sie zur Einstellung des Wochentages die SET-Taste (das Wochentagssymbol wird blinken). Stellen Sie mit der MIN/MAX/+ -Taste den Wochentag ein.
5. Drücken Sie zur Bestätigung der Einstellungen und zum Eintritt in den Einstellmodus "12/24-Stunden-Zeitanzeigeformat" die SET-Taste.

12/24-STUNDEN-ZEITANZEIGEFORMAT

Die Uhrenanzeige kann so eingestellt werden, dass die Zeit im 12- oder 24-Stundenformat angezeigt wird (Voreinstellung 24h):

24 blinkend no I L (1)

1. Benutzen Sie die MIN/MAX/+ -Taste, um zwischen "12h" oder "24h" umzuschalten.
2. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Einstellmodus "Zeitzone" die SET-Taste.

Hinweis:

Wenn die 24-Stunden-Anzeige gewählt ist, wird der Kalender im Format "Wochentag, Tagesdatum, Monat" angezeigt. Bei 12-Stunden-Anzeige ist dieses Format "Wochentag, Monat, Tagesdatum".

ZEITZONE

Die Zeitzone kann im Bereich zwischen ±12 Stunden eingestellt werden (Voreinstellung 0 Stunden).

Zeitzone (blinkend) —— 1:23 Oh

1. Die Anzeige der Zeitzone beginnt zu blinken.
2. Stellen Sie mit der MIN/MAX/+ -Taste die gewünschte Zeitzone ein. Der Einstellbereich läuft in 1-stündigen Intervallen von 0, -1, -2 ...-12, 12, 11, 10 ... 2, 1, 0.
3. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Einstellmodus "DCF-Zeitsignalempfang Ein/Aus" die SET-Taste.

ZEITSIGNALEMPFANG EIN/AUS (ON/OFF)

In Gegenden, in denen der Empfang des funkgesteuerten DCF-77-Zeitcodes nicht möglich ist, kann die DCF-Zeitempfangsfunktion abgeschaltet werden. Die Uhr arbeitet dann wie eine normale Quarzuhr (Voreinstellung Ein).

1:23 PC On (<<1)) blinkend

1. Die Anzeige "ON" (Ein) auf dem LCD-Bildschirm beginnt zu blinken.

2. Falls gewünscht, benutzen Sie die MIN/MAX/+ -Taste, um die Zeitempfangsfunktion abzuschalten.

3. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Einstellmodus "Temperaturanzeige °C/°F" die SET-Taste.

Hinweis:

Ist die Zeitempfangsfunktion manuell abgeschaltet (Aus = OFF), so findet so lange kein Empfangsversuch für die DCF-77-Zeitinformation statt, bis die Empfangsfunktion wieder aktiviert wird (Ein = ON). Im Zustand OFF wird das Zeitempfangssymbol sowie das DCF-Sendemastsymbol auf dem LCD-Bildschirm nicht dargestellt.

TEMPERATURANZEIGE °C/°F

Die Temperaturanzeige ist auf °C (Grad Celsius) voreingestellt. Auswahl von °F (Fahrenheit) wie folgt:

oC blinkend no l l

1. Benutzen Sie die MIN/MAX/+ -Taste, um zwischen den blinkenden Anzeigen "°C" oder "°F" umzuschalten.
2. Drücken Sie zur Bestätigung der Wahl und zum Verlassen des Manuellen Einstellmodus die SET-Taste.

ANSICHT DER MIN/MAX-TEMPERATURDATEN

1. Drücken Sie im normalen Anzeigemodus die MIN/MAX/+ -Taste zur Anzeige der gespeicherten minimalen Außentemperatur sowie von Zeit und Datum der Speicherung.
2. Drücken Sie ein zweites Mal die MIN/MAX/+ -Taste zur Anzeige der gespeicherten maximalen Außentemperatur sowie von Zeit und Datum der Speicherung.

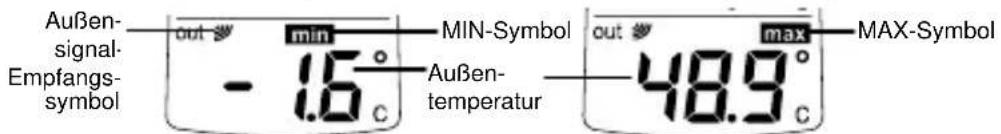

Außen- signal- Empfangs- symbol out min MIN-Symbol - 1.6 °C Außen- temperatur out max 48.9 °C MAX-Symbol

1. Drücken Sie ein drittes Mal die MIN/MAX/+ -Taste zur Anzeige der gespeicherten minimalen Raumtemperatur sowie von Zeit und Datum der Speicherung.
2. Drücken Sie zum vierten Mal die MIN/MAX/+ Taste zur Anzeige der gespeicherten maximalen Raumtemperatur sowie von Zeit und Datum der Speicherung.

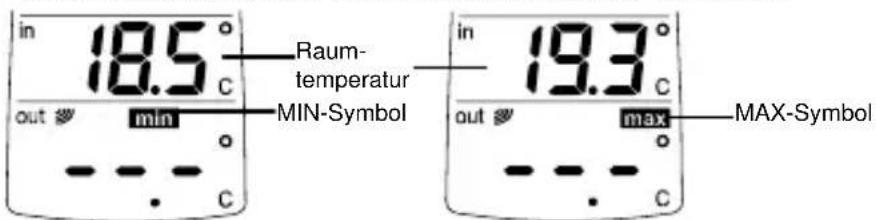

in 18.5 ° out min Raum- temperatur MIN-Symbol in 19.3 ° out max MAX-Symbol

1. Drücken Sie zur Rückkehr zur Anzeige der aktuellen Raum- und Außentemperatur die MIN/MAX/+ -Taste ein weiteres Mal.

RÜCKSTELLUNG DER GESPEICHERTEN MIN/MAX-TEMPERATURWERTE

Hinweis: Alle gespeicherten MIN/MAX-Werte von Raum- und Außentemperatur werden gleichzeitig zurückgestellt.

1. Drücken Sie einmal die MIN/MAX/+ -Taste im normalen Anzeigemodus.
2. Drücken Sie die SET-Taste. Dies wird die gespeicherten minimalen und maximalen Raum- und Außentemperaturdaten auf die aktuellen Temperaturen zurückstellen.

AUSSENSENDER

Der Sendebereich des Temperatursenders kann durch die Außentemperatur beeinflusst werden. So kann sich bei kalten Temperaturen die Sendedistanz vermindern. Bitte beachten Sie dies bei der Platzierung der Außensender.

868 MHz-EMPFANGSTEST:

Die Temperaturstation sollte die Temperaturdaten spätestens 2 Minuten nach der Inbetriebnahme empfangen und anzeigen. Ist dies nicht innerhalb dieser Zeitspanne der Fall (die Außenbereichsanzeige zeigt nur “- - -”), so überprüfen Sie bitte folgende Punkte:

1. Der Abstand von Temperaturstation und Außensender zu Störquellen wie z.B. Computermonitoren oder Fernsehgeräten sollte mindestens 1,5 - 2 Meter betragen.
2. Vermeiden Sie, die Temperaturstation direkt an oder in die Nähe von metallischen Fensterrahmen zu platzieren.
3. Die Benutzung anderer, auf derselben Frequenz (868MHz) arbeitender Geräte wie z.B. Kopfhörer oder Lautsprecher kann die korrekte Signalübertragung verhindern.
4. Störungen des Empfangs können auch von Nachbarn verursacht werden, die auf der selben Frequenz (868MHz) arbeitende Geräte betreiben.

Hinweis:

Wird das 868 MHz-Signal korrekt übertragen und empfangen, so sollten die Batteriefächer von Temperaturstation und Außensender nicht mehr geöffnet werden. Es könnten sich dadurch die

Batterien aus den Kontakten lösen und damit eine unerwünschte Rückstellung herbeiführen. Sollte dies trotzdem versehentlich vorkommen, so müssen zur Vermeidung von

Übertragungsproblemen alle Einheiten neu eingestellt werden (siehe "Grundeinstellung" oben).

Der Sendebereich vom Außensender zur Wetterstation beträgt im Freifeld etwa 100 Meter. Dies ist jedoch von den Umgebungsbedingungen und möglichen Störquellen abhängig. Ist trotz Beachtung aller o. g. Faktoren kein Empfang möglich, so sind alle Geräteteile neu einzustellen (siehe "Grundeinstellung" oben).

PLATZIERUNG DIE TEMPERATURSTATION:

Stellen Sie vor der Wandmontage sicher, dass die Außentemperatur an der gewünschten Montagestelle korrekt empfangen werden kann.

Wandmontage:

1. Drehen Sie eine Schraube (nicht im Lieferumfang) in die gewünschte Wand und lassen Sie deren Kopf etwa 5 mm von der Wand abstehen.
2. Hängen Sie die Station an die Schraube. Stellen Sie sicher, dass das Gerät vor dem Loslassen sicher am Schraubenkopf einrastet.

Freie Aufstellung:

Mithilfe des Klappständers kann die Temperaturstation auf jeder beliebigen ebenen Fläche aufgestellt werden.

PLATZIERUNG DES AUSSENTEMPERATURSENDERS:

Der Außensender ist mit einem Halter ausgerüstet, der mithilfe zweier mitgelieferter Schrauben an die Wand montiert werden kann. Der Halter kann auch auf der Unterseite des Außensenders befestigt werden und auf jeder ebenen Fläche aufgestellt werden.

Wandmontage:

1. Befestigen Sie den Halter mithilfe von Schrauben und Dübeln an der gewünschten Stelle an der Wand.
2. Klinken Sie den Temperatursender in den Halter.

Hinweis:

Bevor Sie den Halter fest montieren, platzieren Sie bitte alle Geräteile an den gewünschten Aufstell- bzw. Montageorten und prüfen damit, ob die Außenbereichsdaten korrekt empfangen werden. Sollte dies nicht der Fall sein, so genügt in den meisten Fällen ein geringfügiges Verschieben der Montagestelle(n) für einen ausreichenden Signalempfang.

PFLEGE UND WARTUNG

• Reinigen Sie das Gerät und den Sender mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden! Vor Feuchtigkeit schützen.
  • Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.

FEHLERBESEITIGUNG

Problem	Lösungen
Keine Anzeige auf der Basisstation	Batterien polrichtig einlegenBatterien wechseln
Kein Senderempfang Anzeige „---“	Batterien des Außensenders prüfen (keine Akkus verwenden!)Neuinbetriebnahme von Sender und Basisgerät gemäß AnleitungAnderen Aufstellort für Sender und/oder Basisgerät wählenAbstand zwischen Sender und Basisgerät verringernBeseitigen der Störquellen
Kein DCF Empfang	Einstellung DCF Empfang auf „EIN“Anderen Aufstellort für Basisgerät wählenUhrzeit manuell einstellenEmpfangsversuch in der Nacht abwarten
Unkorrekte Anzeige	Batterien wechseln

ENTSORGUNG

Dieses Produkt wurde unter Verwendung hochwertiger Materialen und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

TECHNISCHE DATEN:

Temperaturmessbereich:

Innenraum : -9,9°C bis +59,9°C mit 0,1°C Auflösung

(14,1°F bis +139,8°F mit 0,2°F Auflösung)

(Anzeige "OF.L" außerhalb dieses Bereichs)

Außenbereich : -39,9°C bis +59,9°C mit 0,1°C Auflösung

(-39,8°F bis +139,8°F mit 0,2°F Auflösung)

(Anzeige "OF.L" außerhalb dieses Bereichs)

Raumtemperatur-Prüfintervall : alle 16 Sekunden

Außenbereichs-Datenempfang : alle 4 Sekunden

Übertragungsfrequenz : 868 MHz

Maximale Sendeleistung : <25mw

Stromversorgung:

Temperaturstation : 2 x 1,5 V-Batterie Typ Mignon AA, IEC LR6

Außentemperatursender : 2 x 1,5 V-Batterie Typ Mignon AA, IEC LR6

Batterielebensdauer : etwa 24 Monate

(Alkali-Batterien empfohlen)

Abmessungen (L x B x H):

Temperaturstation : 70 x 29 x 115,2 mm

Außentemperatursender : 38,2 x 21,2 x 128,3 mm

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.

Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage.

EU-Konformitätserklärung

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3016 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 07/16

WIRELESS 868 MHz TEMPERATURE STATION

Instruction Manual

Cat. No. 30.3016.54.IT

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Allemagne 07/16

DRAADLOOS 868 MHz TEMPERATUURSTATION

Handleiding

Cat. No. 30.3016.54.IT

HANDBEDIENDE REGELSTANDEN

HANDBEDIENDE REGELSTAND TIJD

REGELSTAND TIJDONTVANGST AAN/UIT:

REGELSTAND °C/°F TEMPERATUUR

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Duitsland 07/16

STAZIONE DELLA TEMPERATURA WIRELESS 868 MHZ

E-Mail: [e-mail]

07/16

TFA Dostmann / Wertheim 30.3159.IT
