GEBRUIKSAANWIJZING WAVE 30.3016.54.IT TFA

Opgelet! Letselgevaar: Bewaar het apparaat en de batterijen buiten de reikwijdte van kinderen. Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Kans op explosie! Batterijen bevatten zuren die de gezondheid schaden. Zwakke batterijen moeten zo snel mogelijk worden vervangen om lekkage van de batterijen te voorkomen. Gebruik nooit tegelijkertijd oude en nieuwe batterijen of batterijen van verschillende types. Draag113 keukenhandschoenen die bestand zijn tegen chemicaliën en een beschermbril wanneer u met uitgelopen batterijen hanteert! Belangrijke informatie over de productveiligheid! Stel het apparaat niet bloot aan extreme temperaturen, trillingen en schokken. Tegen vocht beschermen. De temperatuurzender is tegen spatwater beschermd maar niet waterdicht. Zoek een tegen regen beschermde plaats uit.114 ONDERDELEN Het temperatuurstation

Transmissie van de buitentemperatuur naar het temperatuurstation via 868 MHz. Omhulsel voor bevestiging aan de muur (ophangen op een beschutte plek. Vermijd rechtstreekse regen en direkt zonlicht)

PLAATSEN EN VERVANGEN VAN DE BATTERIJEN IN DE TEMPERATUURZENDER De temperatuurzender wordt gevoed door 2 x AA, IEC LR6, 1.5V batterijen. Volg onderstaande stappen voor het plaatsen en vervangen van de batterijen:116

1. Verwijder het deksel van het batterijvak.

2. Breng de batterijen erin, daarbij lettend op de juiste polariteit (zie

3. Breng het deksel van het batterijvak terug op z’n plaats

PLAATSEN EN VERVANGEN VAN DE BATTERIJEN IN HET TEMPERATUURSTATION Het temperatuurstation werkt op 2 x AA, IEC LR6, 1.5V batterijen. Volg onderstaande stappen voor het plaatsen en vervangen van de batterijen:117

1. Verwijder het deksel aan de achterkant van het

2. Plaats de batterijen en let daarbij op de juiste polariteit

3. Sluit het deksel van het batterijvak weer.

Vervanging van de batterijen Vervang de batterijen zodra het batterij-symbool naast de binnentemperatuur verschijnt. Als de batterijen van de zender leeg zijn, verschijnt het batterij-symbool naast de weergave van de buitentemperatuur.118 Let op: Bij het herstarten, b.v. als de batterijen in één van de toestellen vervangen moeten worden, dienen alle toestellen te worden herstart. Dit is vanwege het feit dat de zender een willekeurige beveiligingscode uitzendt die door het temperatuurstation binnen 3 minuten ontvangen en opgeslagen moet worden. OPSTARTEN: Let op: Dit temperatuurstation kan slechts één buitenzender ontvangen.

1. Plaats eerst de batterijen in de temperatuurzender (zie “Plaatsen en vervangen van

batterijen in de temperatuurzender“).

2. Onmiddellijke daarna en wel binnen 30 seconden de batterijen in het temperatuurstation

plaatsen (zie “Plaatsen en vervangen van de batterijen in het temperatuurstation“). Zodra de batterijen zijn geplaatst lichten alle secties van het scherm even op. Vervolgens wordt de tijd 0:00 en de binnentemperatuur weergegeven. Als dit na 60119 seconden nog steeds niet het geval is, neem dan de batterijen eruit en wacht 10 seconden alvorens deze weer te plaatsen.

3. Nadat de batterijen in de sensor zijn geplaatst begint het temperatuurstation data van de

sensor te ontvangen. De buitentemperatuur en het pictogram van de signaalontvangst zullen nu door het temperatuurstation worden weergegeven. Als dit na 5 minuten niet het geval is, moeten de batterijen eruit genomen worden en men herstart vanaf stap 1.

4. Teneinde voldoende ontvangst van het 868 MHz-zendsignaal te verzekeren mag de

afstand tussen de sensor en de uiteindelijke positie van het temperatuurstation niet meer bedragen dan 100 meter (zie opmerkingen onder “Ophangen” en “868 MHz- ontvangst”).

5. Zodra de op afstand gemeten temperatuur door het temperatuurstation is ontvangen en

wordt weergegeven, wordt automatisch de ontvangst van de DCF-tijd (radiografisch bestuurde tijd) gestart. Dit duurt normaliter en in gunstige omstandigheden tussen 3-5 minuten. Als de DCF-tijd na 10 minuten nog steeds niet is ontvangen, druk dan op de SET-toets om handmatig de tijd in te voeren.120 Let op: Let er bij het wisselen van de batterijen in de toestellen goed op dat de batterijen niet los springen van de contactpinnetjes. Wacht na het uitnemen van de batterijen altijd tenminste 1 minuut alvorens deze weer te plaatsen, anders kunnen zich zendproblemen voordoen. DCF-77 ZENDERBESTUURDE TIJD: De tijdbasis voor de radiografisch bestuurde tijd is een Cesium Atomic Klok van het Duitse Rijksinstituut voor Physica en Techniek in Braunschweig met een afwijking van minder dan één seconde per één miljoen jaar. De tijd wordt gecodeerd uitgezonden vanuit Mainflingen bij Frankfurt via het frekwentiesignaal DCF-77 (77.5 kHz) en heeft een zendbereik van ongeveer 1500 km. Het zenderbestuurde temperatuurstation ontvangt dit signaal en zet het om in de preciese zomer- of wintertijd. De ontvangstkwaliteit hangt in hoge mate af van de geografische ligging. Normaliter zijn er in een straal van 1500 km rond Frankfurt geen ontvangstproblemen. Zodra de buitentemperatuur en de vochtigheidsgraad op het temperatuurstation worden vertoond gaat het DCF-torentje in de rechterbovenhoek van het scherm knipperen. Dit betekent121 dat de klok het radiosignaal gevonden heeft en het probeert te ontvangen. Wanneer de tijdcode ontvangen is, blijft het DCF-torentje permanent op het scherm staan en wordt de tijd en andere gegevens vertoond. DCF-ontvangst vindt tweemaal per dag plaats: om 02:00 en 03:00 uur `s morgens. Als de ontvangst om 2:00 uur ’s morgens nog niet gelukt is, dan wordt een uur later nogmaals een poging gedaan, enzovoorts tot 06:00 uur of totdat ontvangst gelukt is. Als ontvangst om 06:00 uur ’s morgens nog steeds niet geslaagd is, dan wordt de volgende dag om 02:00 uur weer een poging gedaan Als het torentje knippert maar de tijd noch het DCF-torentje verschijnen, controleer dan het volgende: Aanbevolen afstand van storingsbronnen zoals computerschermen of TV-toestellen is tenminste 1.5-2 meter. In ruimten met gewapend beton (kelders, torenflats) wordt het signaal uiteraard verzwakt ontvangen. In extreme gevallen het toestel dichter bij het raam zetten met de voor- of achterkant in de richting van de Frankfurt-zender.122 ’s Nachts zijn atmosferische storingen gewoonlijk minder hevig en is ontvangst in de meeste gevallen wel mogelijk. Een enkele ontvangst per dag volstaat om de tijdsafwijking onder 1 seconde te houden. FUNCTIETOETSEN: Temperatuurstation: Het temperatuurstation is uitgerust met twee praktische functietoetsen

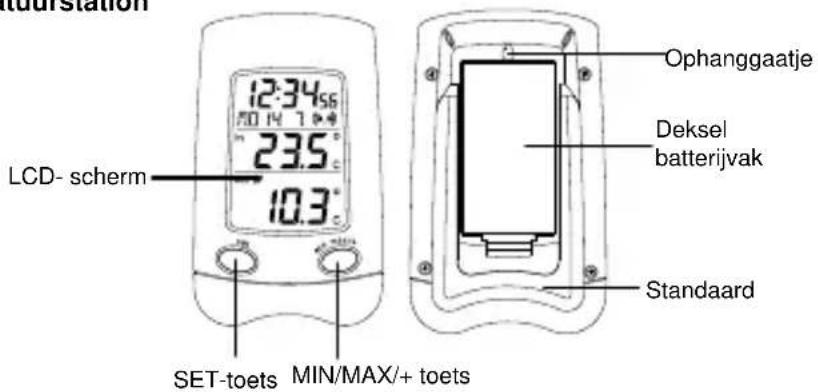

SET-toets MIN/MAX/+-toets123 SET -toets (Instelling) Ongeveer 3 seconden indrukken om in de handbediende regelstand te komen: handbediende tijd, kalender, 12/24-uren tijdsweergave, tijdzone, tijdontvangst AAN/UIT, en °C/°F temperatuur. Indrukken om alle MIN/MAX temperatuurwaarden terug te stellen. MIN/MAX/+ -toets Om de verschillende instellingen in de handmatige modus uit te voeren Gebruikt om te wisselen tussen de MIN/MAX registraties van binnen-/ buitentemperatuur en de tijdstip van de registratie.124 LCD-SCHERM

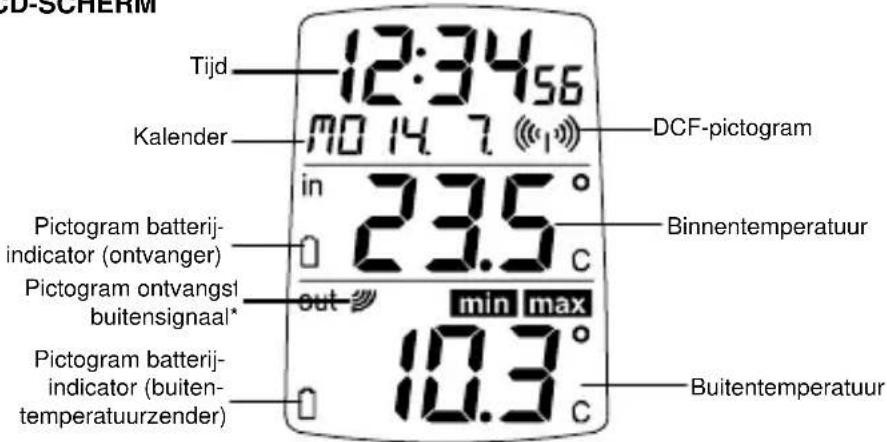

Pictogram batterij- indicator (buiten- temperatuurzender) Kalender Tijd Pictogram ontvangst buitensignaal* Binnentemperatuur Buitentemperatuur DCF-pictogram Pictogram batterij- indicator (ontvanger)125

• Als het temperatuurstation erin geslaagd is het signaal te ontvangen, blijft het symbool van de buitenontvangst op het scherm staan (zoniet dan verdwijnt het). Er kan dus altijd worden afgelezen of ontvangst gelukt is (pictogram aan) of niet (pictogram uit). Daarbij geeft een knipperend pictogram aan dat een ontvangstpoging aan de gang is. HANDBEDIENDE REGELSTANDEN De volgende waarden kunnen handbediend worden ingesteld: Regelstand tijd Regelstand kalender Regelstand 12/24-uren tijdweergave Regelstand tijdzone Regelstand tijdontvangst AAN/UIT Regelstand °C/ °F temperatuur Houd de SET-toets ongeveer 3 seconden ingedrukt om verder te gaan naar de regelstand:126

HANDBEDIENDE REGELSTAND TIJD

In gebieden waar ontvangst van de DCF77- tijd niet mogelijk is, kan de tijd handmatig worden ingesteld. De klok werkt dan als een normale kwartsklok. Zodra het DCF-signaal is gevonden, vervangt de ontvangen zendertijd de handmatig ingevoerde tijd. Volg de volgende instructies op alvorens het temperatuurstation voor de eerste keer te gebruiken.

1. De uren gaan knipperen. Gebruik de MIN/MAX/+ toets om de uren in te stellen.

2. Druk de SET toets in om verder te gaan naar de minuten. De minuten gaan knipperen.

3. Stel met de MIN/MAX/+ toets de minuten in.

4. Druk opnieuw op de SET-toets om te bevestigen en verder te gaan naar de regelstand

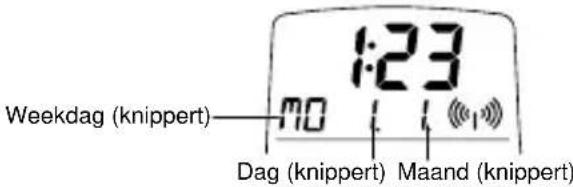

van de kalender. Minuten (knipperen) Uren (knipperen)127 Let op: Ondanks het feit dat het toestel met de hand is ingesteld zal het nog steeds proberen op elk heel uur het signaal te ontvangen. Als het signaal is ontvangen, vervangt de radiografische tijd de handmatig ingevoerde tijd. REGELSTAND KALENDER Het temperatuurstation is standaard ingesteld op 1. 1. van het jaar 2008. Zodra de zender- bestuurde tijdsignalen ontvangen zijn, wordt de datum automatisch geactualiseerd. Als de signalen echter niet ontvangen worden, kan de datum handmatig worden ingesteld:

1. De jaren knipperen. Stel met de MIN/MAX/+ toets het jaar in (tussen jaar 2008-2029).

2. Druk op de SET-toets om in de maandstand te komen (maanden knipperen). Stel met de

MIN/MAX/+ toets de maand in.

3. Druk vervolgens op de SET-toets om in de datumstand te komen. Stel met de

MIN/MAX/+ toets de dag in.

4. Druk op de SET-toets om in de weekdagstand te komen (weekdagen knipperen). Stel

met de MIN/MAX/+ toets de weekdag in.

5. Druk opnieuw op de SET-toets om te bevestigen en verder te gaan naar de regelstand

12/24-urige tijdweergave.

REGELSTAND 12/24-URIGE TIJDWEERGAVE

Bij de urenstand kan gekozen worden tussen tijdweergave in 12-uren of 24-uren tijd (standaardinstelling: 24-uren):129 Tijdzone (knippert)

1. De “24h” knipperen.

2. Kies met de MIN/MAX/+ toets tussen “12H” of “24H”.

3. Druk opnieuw op de SET-toets om te bevestigen en verder te gaan naar de Regelstand

tijdzone. REGELSTAND TIJDZONE De tijdzone kan tussen ± 12 uur worden ingesteld (standaardwaarde 0 uur):

1. De tijdzone gaat knipperen.

2. Gebruik de MIN/MAX/+ toets om de tijdzone te wijzigen.130

3. Druk op de SET-toets om te bevestigen en verder te gaan naar de regelstand van de

tijdontvangst aan/uit. REGELSTAND TIJDONTVANGST AAN/UIT: In gebieden waar de ontvangst van de DCF-tijd niet mogelijk is, kan de ontvangstfunctie van de DCF-tijd UIT worden gezet. De klok werkt dan als een gewone kwartsklok (standaardinstelling: AAN).

1. De letters “ON” gaan knipperen op het scherm.

2. Stel met de + toets om de ontvangstfunctie UIT te zetten.131

3. Druk opnieuw op de SET-toets om te bevestigen en verder te gaan naar de Regelstand

temperatuur in °C/°F. Let op: Als de functie van de tijdontvangst handmatig UIT is gezet, zal de klok geen enkele ontvangstpoging doen zolang de functie van de tijdontvangst op OFF staat. Het pictogram van de tijdontvangst en “DCF” verschijnen niet op het scherm.

REGELSTAND °C/°F TEMPERATUUR

De temperatuur is standaard ingesteld op °C (Celsius). Om °F (Fahrenheit) te kiezen:

1. “°F/ C” gaat knipperen, gebruik de + toets om te wisselen tussen “°F” en “°C”.

2. Zodra de gewenste temperatuureenheid is gekozen bevestigen met SET om de

regelstand te verlaten. WEERGAVE VAN DE MINIMUM EN MAXIMUM REGISTRATIES

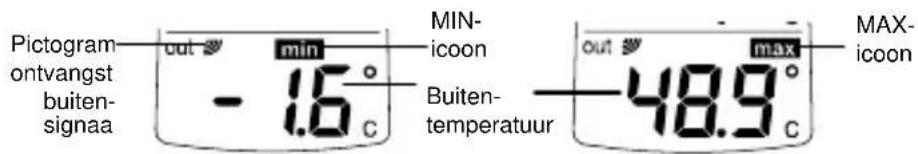

1. Druk op de MIN/MAX/+ toets om de MIN buitentemperatuur, de tijd en de datum van de

registratie weer te geven.

2. Druk nogmaals op de MIN/MAX/+ toets om de MAX buitentemperatuur, de tijd en de

datum van de registratie weer te geven.

Buiten- temperatuur MAX- icoon MIN- icoon Pictogram ontvangst buiten- signaal133

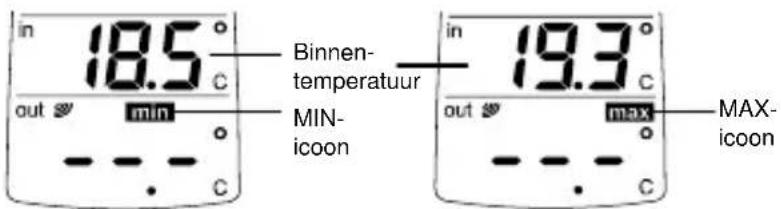

3. Druk driemaal op de MIN/MAX/+ toets om de MIN binnentemperatuur, de tijd en de

datum van de registratie weer te geven.

4. Druk opnieuw op de MIN/MAX/+ toets om de MAX binnentemperatuur, de tijd en de

datum van de registratie weer te geven.

5. Druk op MIN/MAX/+ om terug te keren naar de stand van de huidige binnen-en

buitentemperatuur. Binnen- temperatuur MAX- icoon MIN- icoon134

MIN/MAX TEMPERATUUR ANNULEREN

Let op: De MIN/MAX binnen- en buitenregistraties worden allen tegelijkertijd teruggesteld.

1. Druk eenmaal op de MIN/MAX/+ toets in de normale modus.

2. Druk de SET-toets. Nu worden de data van de opgeslagen MIN/MAX binnen-en

buitentemperatuur teruggesteld op de actuele temperatuur BUITENZENDER De buitentemperatuur wordt per individuele zender gemeten en verzonden. Het bereik van de temperatuurzender kan door de temperatuur worden beïnvloed. Koude temperaturen kunnen het zendbereik verminderen. Houd hiermee rekening bij het plaatsen van de zender. 868 MHz-ONTVANGST Het temperatuurstation dient de temperatuurdata binnen 2 minuten na het opstarten te ontvangen. Als het buitensignaal niet binnen 2 minuten na het opstarten kan worden135 ontvangen, of als in normale stand de signaalontvangst voortdurend verstoord wordt, geeft het scherm “- - -” weer . Controleer in dit geval de volgende punten:

1. Aanbevolen afstand van mogelijke storingsbronnen zoals computermonitoren of TV-

toestellen is tenminste 1.5-2 meter.

2. Plaats de toestellen niet in de onmiddelijke nabijheid van metalen raamkozijnen.

3. Het gebruik van electrische producten zoals hoofdtelefoon en luidsprekers die op

hetzelfde frekwentie-signaal werken (868MHz) kan de goede ontvangst belemmeren.

4. Interferentie kan ook veroorzaakt worden door naburige bewoners die electronische

artikelen gebruiken die ook via het 868MHz signaal functioneren. Let op: Als het 868MHz-signaal éénmaal correct is ontvangen open dan het batterijvak van de zender of temperatuurstation niet meer. Hierdoor zouden de batterijen namelijk los kunnen springen van de contactpunten, waardoor u weer helemaal opnieuw zou moeten opstarten. Gebeurt dit per ongeluk toch, herstart dan alle toestellen (zie Opstarten boven), anders kunnen zendproblemen ontstaan.136 Het zendbereik van de zender naar het temperatuurstation is ongeveer 100 meter (in het vrije veld). Dit bereik wordt echter beïnvloedt door omgevingsfactoren en de mate van storing. Als ondanks het inachtnemen van deze factoren geen ontvangst mogelijk is, dienen alle toestellen opnieuw te worden opgestart (zie Opstarten).

POSITIONEREN VAN HET TEMPERATUURSTATION

Het temperatuurstation kan naar keuze aan een wand gemonteerd worden of staand worden opgesteld. Montage aan de wand: Controleer voordat u het temperatuurstation aan een wand monteert, of de meetwaarden van de buitentemperatuur vanaf de gewenste plaatsen kunnen worden ontvangen.

1. Draai een schroef (niet meegeleverd) in de betreffende wand en laat

de kop van de schroef ca. 5mm uisteken.

2. Klap eventueel de standaard van het temperatuurstation in. Hang het137

apparaat vervolgens op aan het ophangoog. Vrijstaand opstellen Met behulp van de standaard kan het temperatuurstation op een vlak oppervlak worden geplaatst138

POSITIONEREN VAN DE BUITENSENSOR

De zender wordt geleverd met een houder die met de meegeleverde schroeven aan de muur kan worden bevestigd. De zender kan ook op een egaal oppervlak worden geplaatst door de standaard op de bodem van de zender te bevestigen.

Aan de muur bevestigen:

1. Bevestig de houder tegen de muur met de schroeven en plastic

2. Klik de buitentemperatuurzender in de houder vast.139

Let op: Alvorens de zender permanent te bevestigen eerst alle toestellen op hun plaats zetten om te controleren of het zendsignaal met de buitentemperatuur ontvangen kan worden. Kan het signaal niet worden ontvangen, verschuif de zender dan enigszins om ontvangst te verbeteren.

SCHOONMAKEN EN ONDERHOUD

Maak het apparaat en de voeler met een zachte, enigszins vochtige doek schoon. Geen schuur- of oplosmiddelen gebruiken! Verwijder de batterijen, als u het apparaat langere tijd niet gebruikt. STORINGSWIJZER Probleem Oplossing Geen display op het basisapparaat Batterijen met de juiste poolrichtingen plaatsen Batterijen vervangen. Geen zender ontvangst Batterijen van de buitenzender controleren (geen140 Indicatie „---“ accu’s gebruiken!) Zender en temperatuurstation opnieuw volgens de handleiding in bedrijf stellen Zoek een nieuwe opstellingsplaats voor zender en/of ontvanger. Afstand tussen zender en temperatuurstation verminderen. Verwijder stoorbronnen. Geen DCF ontvangst DCF ontvangst instelling “on”. Zoek een nieuwe opstellingsplaats voor ontvanger. Tijd handmatig instellen. Ontvangstpoging in de nacht afwachten. Geen correcte display Batterijen vervangen.141 VERWIJDEREN Dit product is vervaardigd van hoogwaardige materialen en onderdelen, die kunnen worden gerecycled en hergebruikt. Batterijen en accu's mogen niet met het huisvuil worden weggegooid. Als consument bent u wettelijk verplicht om gebruikte batterijen en accus's bij uw dealer af te geven of naar de daarvoor bestemde containers volgens de nationale of lokale bepalingen te brengen om een milieuvriendelijk verwijderen te garanderen. De benamingen voor de zware metalen zijn: Cd=cadmium, Hg=kwikzilver, Pb=lood Dit apparaat is gemarkeerd in overeenstemming met de EU-richtlijn (WEEE) over het verwijderen van elektrisch en elektronisch afval. Dit product mag niet met het huisvuil wordt weggegooid. De gebruiker is verplicht om de apparatuur af te geven bij een als zodanig erkende plek van afgifte voor het verwijderen van elektrische en elektronische apparatuur om142 een milieuvriendelijk verwijderen te garanderen. SPECIFICATIES Meetbereik temperatuur Binnen : -9.9ºC t/m +59.9ºC met 0.1ºC resolutie (14.1°F t/m +139.8°F met 0.2°F resolutie) (“OF.L” verschijnt indien buiten dit bereik) Buiten : -39.9ºC t/m +59.9ºC met 0.1ºC resolutie (-39.8°F t/m +139.8°F met 0.2°F resolutie) (“OF.L” verschijnt indien buiten dit bereik) Meetfrequentie binnentemperatuur : elke 16 seconden Ontvangst buitentemperatuur : elke 4 seconden Transmissie frequentie : 868 Mhz Maximaal radiofrequentie vermogen uitgezonden : <25mw Voeding: Temperatuurstation : 2 x AA, IEC LR6, 1.5V143 Zender buitentemperatuur : 2 x AA, IEC LR6, 1.5V Levensduur batterij : ongeveer 24 maanden (alkaline batterijen aanbevolen) Afmetingen (L x B x H) Temperatuurstation : 70 x 29 x 115.2 mm Zender buitentemperatuur : 38.2 x 21.2 x 128.3 mm Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gepubliceerd. De technische gegevens van dit apparaat zijn actueel bij het ter perse gaan en kunnen zonder voorafgaande informatie worden gewijzigd. De nieuwste technische gegevens en informatie over uw product kunt u vinden door het invoeren van het artikelnummer op onze homepage. EU-conformiteitsverklaring Hierbij verklaar ik, TFA Dostmann, dat het type radioapparatuur 30.3016 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:144 www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Duitsland 07/16145
