BEDIENUNGSANLEITUNG ScanTemp 410 31.1115 TFA

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, ler- nen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefähr- dung Ihrer gesetzlichen Mängelrechte durch Fehlge- brauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungs- anleitung verursacht werden, übernehmen wir keine Haf- tung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

• Das SCANTEMP 410 Infrarot-Thermometer können Sie für viele Anwendungsbereiche benutzen. Es ist handlich und leicht zu bedienen. Innerhalb von einer Sekunde erhält man die Oberflächentemperatur – durch die berührungslose Messmethode auch von heißen, gefährlichen oder schwer erreichbaren Objekten.

• Mit dem Laservisier kann der Messfleck genau angepeilt werden.

3. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung beschrieben wird.

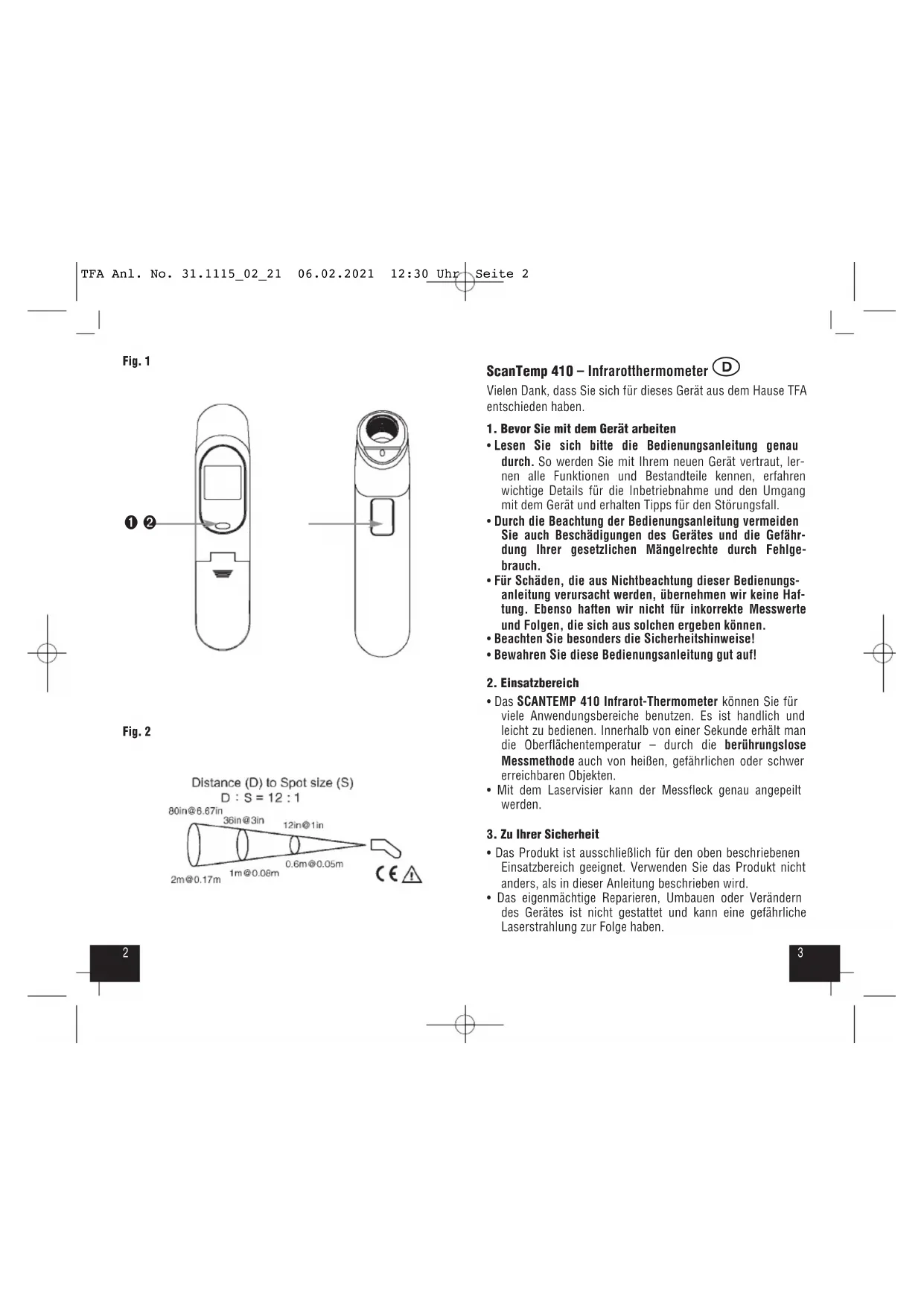

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet und kann eine gefährliche Laserstrahlung zur Folge haben. Fig. 1 Fig. 2

TFA Anl. No. 31.1115_02_21 06.02.2021 12:30 Uhr Seite 25 ScanTemp 410 – Infrarotthermometer ScanTemp 410 – Infrarotthermometer

• Beim Hantieren mit ausgelaufenen Batterien chemikalienbe- ständige Schutzhandschuhe und Schutzbrille tragen! Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibra- tionen und Erschütterungen aus.

• Schützen Sie das Gerät vor großen oder abrupten Tempera- turschwankungen.

• Legen Sie das Gerät nicht in die Nähe von heißen Gegen- ständen.

• Tauchen Sie das Gerät nicht in Wasser, sonst kann Feuch- tigkeit eindringen und zu Fehlfunktionen führen. Vor Feuch- tigkeit schützen.

• Vor der Verwendung des Produkts das Gehäuse prüfen. Das Produkt nicht verwenden, wenn es beschädigt erscheint. Auf Risse oder fehlende Kunststoffteile prüfen.

• Dampf, Staub, Rauch etc. können die Messung beeinträch- tigen und die optischen Elemente des Gerätes nachhaltig stören. EMC/RFI

• Schützen Sie das Gerät vor elektromagnetischer Strahlung (z.B. Induktionsheizungen, Mikrowellen) und statischer Elektrizität. Die Messung kann durch eine elektromagne- tische Feldstärke im Hochfrequenz-Bereich von ca. 3 V pro Meter gestört werden. Die Funktionsfähigkeit ist dadurch nicht dauerhaft beeinträchtigt.

• Großes LCD-Display mit Hintergrundbeleuchtung

• Gleichzeitige Anzeige des Messwertes und Maximalwertes

• Automatische Abschaltung nach 15 Sekunden

• Das Gerät ist nicht zum Messen der Körpertemperatur geeignet. Vorsicht! Verletzungsgefahr:

• Das Produkt ist mit einem Laser der Laserklasse 2 ausge- stattet. Sollte das Hinweisschild auf dem Gerät nicht in Ihrer Landessprache verfasst sein, befestigen Sie bitte den untenstehenden Hinweis auf dem Gerät.

• Richten Sie den Laserstrahl auch niemals auf Spiegel oder andere reflektierende Flächen. Der unkontrolliert abgelenkte Strahl könnte Personen oder Tiere treffen.

• Heiße oder gefährliche Objekte nicht zu nahe anvisieren!

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.

• Batterien enthalten gesundheitsschädliche Säuren und kön- nen bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder ander- weitig in den Körper gelangt sein, nehmen Sie sofort medi- zinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinan- dernehmen oder aufladen. Explosionsgefahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.

Achtung! Laser Klasse II. Schauen Sie nie direkt in den Laserstrahl. Leuchten Sie niemals mit dem Laserstrahl in die Augen von Personen oder Tieren. Es kann dauerhafte Schäden am Auge verursachen. Wellenlänge: 635 - 650 nm | Output: <1mWEN 60825-1:2015-07 TFA Anl. No. 31.1115_02_21 06.02.2021 12:30 Uhr Seite 37 ScanTemp 410 – Infrarotthermometer ScanTemp 410 – Infrarotthermometer

7. Pflege und Wartung

• Der Sensor ist das empfindlichste Teil an Ihrem SCANTEMP

410. Bitte schützen Sie das Sensorteil vor Verunreinigun-

gen. Zum Reinigen verwenden Sie bitte ein mit Wasser oder medizinischem Alkohol getränktes Baumwolltuch.

• Vermeiden Sie den Kontakt mit Flüssigkeiten.

• Bitte lagern Sie das Instrument zwischen -20 und +65 °C.

• Das Batteriesymbol ist dauerhaft im Display zu sehen.

• Wenn das Batteriesymbol erscheint, wechseln Sie bitte die Batterien.

• Bitte achten Sie darauf, dass das Gerät beim Batteriewech- sel ausgeschaltet ist!

• Das Batteriefach befindet sich im Griff des Gerätes. Schie- ben Sie den Batteriefachdeckel nach unten. Legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein.

• Schließen Sie das Batteriefach wieder. Der Deckel sitzt rich- tig im Gehäuse, wenn ein Klicken zuhören ist.

Temperatur des gemessenen Objektes liegt außerhalb des Messbereiches: „Hi“ = Temperatur ist über 500°C (932°F) „Lo“ = Temperatur ist unter -60°C (-76°F)

• Jeder Körper strahlt eine infrarote Energie ab. Der optische Detektor nimmt diese wahr und übersetzt die Information in eine digitale Anzeige.

6. Anwendung (Fig. 1)

• Drücken und halten Sie die Mess-Taste

, um die Mes- sung zu aktivieren.

• Die Hintergrundbeleuchtung schaltet sich an.

• Mit dem Laservisier kann der Messfleck genau angepeilt werden.

• Während der Messung werden der Messwert und der maxi- male Wert (MAX) angezeigt.

• Lassen Sie die Mess-Taste

• Auf dem Display erscheint „HOLD” und die gemessene Temperatur bleibt 15 Sekunden lang stehen.

• Drücken Sie die °C/°F Taste

, um zwischen Celsius (°C) und Fahrenheit (°F) als Temperatureinheit zu wechseln.

• Das Gerät schaltet sich automatisch bei Nichtbenutzung nach 15 Sekunden aus.

6.1 Entfernung, Messfleckgröße und Blickfeld (Fig. 2)

• Wenn die Entfernung vom Messobjekt (D) zunimmt, wird der Messfleck (S) größer im Verhältnis D:S = 12:1. Um eine möglichst genaue Temperaturangabe zu bekommen, sollte das Zielobjekt so nahe wie möglich anvisiert werden.

6.2 Glänzende und transparente Oberflächen

• Für Messungen von glänzenden oder polierten Metallober- flächen (Edelstahl, Aluminium) ist das Gerät nicht geeignet. Sie können das Messobjekt aber mit einem Klebeband ver- sehen oder mit einer matten Farbe lackieren und an- schließend die Messung vornehmen.

• Das Gerät kann nicht durch transparente Oberflächen wie Glas oder Plastik hindurchmessen. Es misst stattdessen die Temperatur der transparenten Oberfläche. Voll halbvoll leer

TFA Anl. No. 31.1115_02_21 06.02.2021 12:30 Uhr Seite 49 ScanTemp 410 – Infrarotthermometer ScanTemp 410 – Infrarotthermometer

Dieses Produkt darf nicht mit dem Hausmüll ent- sorgt werden. Der Nutzer ist verpflichtet, das Alt- gerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

10. Technische Daten

Messbereich -60 .. +500 °C (-76 .. +932 °F) Genauigkeit ±2 °C oder ±2% vom Messwert, der größere Wert gilt Auflösung 0.1°C von -9.9~199.9°C/F, ansonsten 1°C/°F Arbeitstemperatur 0 .. +50 °C (32 .. 122°F) Lagertemperatur -20 .. +65 °C (-4 .. 149°F) Ansprechzeit 1 Sekunde Messfleckverhältnis zur Entfernung 12:1 Emissionsgrad Fest 0.95 Batteriestandzeit Min. 14 Std. im Dauerbetrieb Abmessungen 40 x 72 x 174mm Gewicht 180 g (inkl. Batterien) TFA Dostmann GmbH & Co.KG Zum Ottersberg 12, D-97877 Wertheim, Deutschland Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geän- dert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld. www.tfa-dostmann.de 02/21 „Er2“= Sehr starke Schwankungen der Umgebungstemperatur „Er3“= Umgebungstemperatur außerhalb des Arbeitsbereiches. Beachten Sie die Arbeitstemperatur von 0 bis 50°C und warten Sie mindestens 30 min., bis das Instrument sich regeneriert hat. „Er“ = Bei allen weiteren Fehlermeldungen sollten Sie das Gerät ausschalten, die Batterie für ca. 1 Minute entnehmen und danach wieder einlegen. Sollte der Fehler weiter auftreten, wenden Sie sich an Ihren Händler.

Dieses Produkt wurde unter Verwendung hochwertiger Mate- rialien und Bestandteile hergestellt, die recycelt und wieder- verwendet werden können. Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltge- rechten Entsorgung beim Handel oder entspre- chenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik- Altgeräten (WEEE) gekennzeichnet. TFA Anl. No. 31.1115_02_21 06.02.2021 12:30 Uhr Seite 511 ScanTemp 410 – Infrared Thermometer ScanTemp 410 – Infrared Thermometer
