Spira 30.3064 - Thermometer TFA - Kostenlose Bedienungsanleitung

Marke	TFA
Modell	Spira 30.3064
Produkttyp	Funk-Thermometer Innen/Außen
Abmessungen Basisstation	83 x 55 x 152 mm
Abmessungen Außensender	40 x 21 x 130 mm
Gewicht Basisstation	30 g (ca.)
Gewicht Außensender	30 g (ca.)
Stromversorgung Basisstation	2 x 1,5 V AA-Batterien (nicht enthalten) + Netzadapter 230 V AC / 5 V DC (enthalten)
Stromversorgung Außensender	2 x 1,5 V AA-Batterien (nicht enthalten)
Innen-Temperaturbereich	0 °C bis +50 °C (32 °F bis 122 °F)
Außen-Temperaturbereich	-40 °C bis +60 °C (-40 °F bis 140 °F)
Funkreichweite Sender	Bis zu 100 m im Freifeld
Übertragungsfrequenz	433 MHz
Hauptfunktionen	DCF-Funkuhr, Innen-/Außentemperaturanzeige, Tendenz (Pfeile), Min/Max-Werte, Farbdisplay mit 2 Helligkeitsstufen, Anzeige von Wochentag und Datum auf Deutsch/Englisch
Pflege und Reinigung	Mit einem weichen, feuchten Tuch reinigen; keine Lösungsmittel oder Scheuermittel verwenden
Sicherheit	Stromschlaggefahr: Nur an 230-V-Steckdose anschließen; nicht Wasser aussetzen; Batterien von Kindern fernhalten; Gerät nicht öffnen oder verändern
Ersatzteile und Reparierbarkeit	Keine austauschbaren Teile enthalten; nicht selbst reparieren; bei Defekt Kundendienst kontaktieren
Allgemeine Informationen	TFA Spira 30.3064 Funk-Thermometer; Lieferumfang: Basisstation, Außensender (Ref. 30.3232.02), Netzadapter, Bedienungsanleitung

Häufig gestellte Fragen - Spira 30.3064 TFA

Wie installiere ich den Außensender?

Legen Sie zwei 1,5 V AA-Batterien polrichtig in den Sender ein. Platzieren Sie ihn im Schatten und vor Regen geschützt, weniger als 100 m von der Basisstation entfernt. Drücken Sie die TX-Taste im Batteriefach, um die Übertragung zu aktivieren.

Was tun, wenn sich die Uhrzeit nicht automatisch synchronisiert?

Überprüfen Sie, ob der DCF-Empfang aktiviert ist (RCC ON). Stellen Sie die Basisstation in die Nähe eines Fensters und entfernen Sie sie von Störquellen (TV, Computer). Der Empfang kann 3-10 Minuten dauern. Nachts sind die Störungen geringer.

Wie stelle ich die Uhrzeit manuell ein?

Halten Sie die MODUS-Taste 3 Sekunden gedrückt. Verwenden Sie die Tasten + und -, um Stunden, Minuten usw. einzustellen. Bestätigen Sie mit MODUS. Hinweis: Wenn der DCF-Empfang aktiviert ist, wird die manuelle Uhrzeit nach erfolgreichem Empfang überschrieben.

Was bedeuten die DCF-Empfangssymbole?

Blinkendes Symbol: Empfang läuft. Dauerhaftes Symbol: Empfang erfolgreich. Kein Symbol: kein Empfang. Bei fehlgeschlagenem Empfang läuft die Uhr als normale Quarzuhr.

Wie zeige ich die Min/Max-Temperaturen an?

Drücken Sie im Normalmodus die +-Taste. OUTDOOR HI = maximale Außentemperatur, OUTDOOR LO = minimale. Erneutes Drücken für INDOOR HI/LO. Ein weiterer Druck kehrt zum Normalmodus zurück. Halten Sie + 2 Sekunden gedrückt, um die Werte zurückzusetzen.

Warum bleibt der Bildschirm nach dem Anschließen schwarz?

Überprüfen Sie, ob der Netzadapter richtig angeschlossen ist und die Steckdose funktioniert. Drücken Sie die LIGHT-Taste, um die Hintergrundbeleuchtung einzuschalten. Wenn Sie Batterien verwenden, überprüfen Sie Polarität und Zustand.

Wie ändere ich die Temperaturanzeige auf Fahrenheit?

Im Einstellmodus (MODUS 3 Sek. gedrückt halten) navigieren Sie zu TEMP °C. Verwenden Sie die Tasten + oder -, um zwischen °C und °F zu wechseln. Bestätigen Sie mit MODUS.

Was tun, wenn die Außentemperatur '--' anzeigt?

Überprüfen Sie, ob der Sender eingeschaltet ist und die Batterien in Ordnung sind. Drücken Sie an der Basisstation 3 Sekunden lang die –-Taste, um eine manuelle Suche zu starten. Stellen Sie sicher, dass kein Metallhindernis oder Störquelle das Signal blockiert.

Wie reinige ich das Thermometer?

Verwenden Sie ein weiches, leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel, die das Display oder das Gehäuse beschädigen könnten.

Kann ich wiederaufladbare Batterien im Gerät verwenden?

Die Bedienungsanleitung rät von der Verwendung von Akkus (wiederaufladbare Batterien) im Außensender ab. Für die Basisstation sind wiederaufladbare Batterien möglich, können aber die Betriebsdauer verkürzen. Verwenden Sie vorzugsweise neue Alkali-Batterien.

BEDIENUNGSANLEITUNG Spira 30.3064 TFA

TFA No. 30.3064 Anleitung 23.10.2017 15:34 Uhr Seite 1

Bedienungsanleitung

Instruction manual

Mode d'emploi

TFA No. 30.3064 Anleitung 23.10.2017 15:34 Uhr Seite 2

Fig. 1 Fig. 2

A2 A4 A1 A3 A5 A6 A8 A9 A7 A10 A11 MODUS - + LIGHT B1 B2 B3 B4

C1 C2

TPA No. 30.3064 Anleitung 23.10.2017 15:34 Uhr Seite 3

Fig. 3

TFA D1 D2 D3 TFA Dachraste Zurz Ostenberg 12 G10787 Markovin, RoHS 196.5202.02. 196/12 D4 RoHS CE

SPIRA - Funk-Thermometer

D

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

- Lesen Sie sich bitte die Bedienungsanleitung genau durch.

So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandtelle kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

- Durch die Beachlung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

- Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.

- Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

- Beachlen Sie besonders die Sicherheitshinweise!

- Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lleterumfang

• Funk-Thermometer (Basisstation)

• Außensender (Kat.-Nr. 30.3232.02)

- Netzadapter

- Bedienungsanleitung

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Farbdisplay mit zwei Helligkeitsstufen

- Funkuhr mit Datum und ausgeschriebenem Wochentag (Deutsch/Englisch)

- Außentemperatur über kabellosen Außensender (max. 100m)

• Anzeige der Innentemperatur

• Tendenzpiel

• Höchst- und Tiefstwerte

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet.
• Vervenden Sie das Produkt nicht anders, als in dieser Bedienungsanleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! Lebensgefahr durch Stromschlag!

- Schließen Sie das Basisgerät nur an eine vorschriftsmäßig installierte Steckdose mit einer Netzspannung von 230 V an! Die Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein.

SPIRA – Funk-Thermometer

• Das Basisgerät und das Netzteil dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen. Nur für den Betrieb in trockenen Innenrdumen geeignet.
• Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzteil beschädigt sind.
• Bevahren Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern) auf, die mögliche Gefahren im Umgang mit elektrischen Geräten nicht richtig einschätzen können.
• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt oder das Gerät für längere Zeit nicht benutzt wird.
• Verwenden Sie ausschließlich das mitgelieferte Netzteil.
• Verbinden Sie erst das Kabel mit dem Basisgerät und stecken Sie dann den Netzstecker in die Steckdose.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.
• Verlegen Sie das Netzkabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen in Berührung kommt.

Vorsicht!

Verletzungsgefahr:

• Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren Inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiteln, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie die Geräte keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen niederschlagsgeschützten Platz für den Außensender aus.

5. Bestandteile

5.1 Basisstation

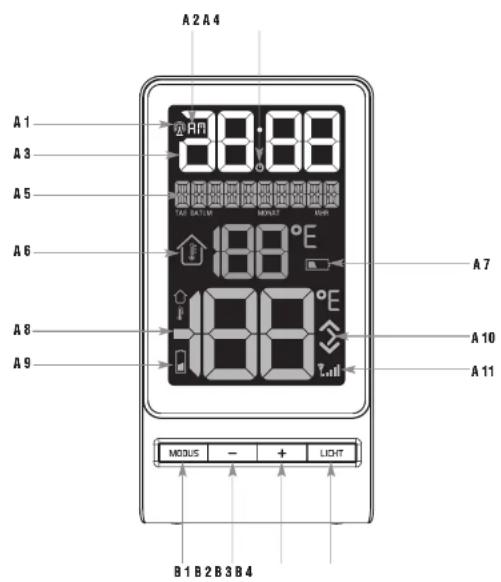

A: Display-Anzeige (Fig. 1):

A 1: DCF-Funkempfangssymbol A 2: AM/PM
A 3: Uhrzeit A 4: Sommerzeitsymbol
A 5: Wochentag/Datum A 6: Innentemperatur

SPIRA - Funk-Thermometer

A 7: Batteriesymbol für die Basisstation A 8: Außentemperatur
A 9: Batterlesymbol für den Sender A 10: Trendpfell
A 11: Empfangssymbol für den Sender

B: Tasten (Fig. 2):

B 1: MODUS Taste B 2: - Taste
B 3: + Taste B 4: LIGHT Taste

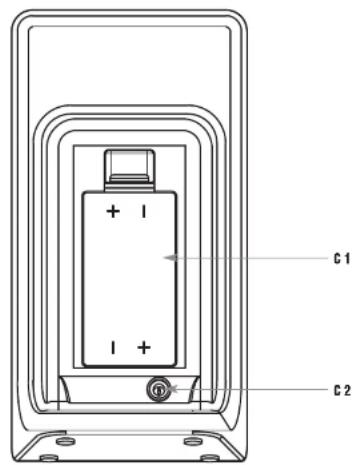

C: Gehäuse (Fig. 2):

C 1: Batteriefach C 2: Netzadapteranschluss

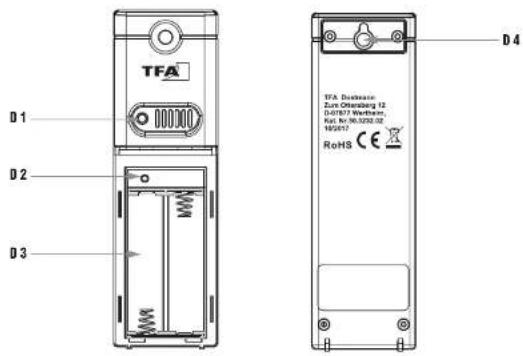

5.2 Sender (Fig. 3):

D 1: LED-Kontrolllampe
D 3: Batteriefach D 4: Aufhängeöse

6. Inbetriebnahme

6.1 Einlegen der Batterien

• Legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).
• Ziehen Sie die Schutzfolie vom Display der Basisstation.
• Stacken Sie den Anschlussstecker in den Anschluss und schließen Sie das Gerät mit dem Netzstecker am Stromnetz an. Wichtig! Stellen Sie sicher, dass Ihre Netzspannung nicht mehr als 240 V beträgt! Andere Netzspannungen können zur Beschädigung des Gerätes führen.
• Ein kurzer Signalton ertönt und alle Segmente werden kurz angezeigt.
• Offnen Sie das Batteriefach des Außensenders.
• Legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.
• Schließen Sie das Batteriefach wieder.

6.2 Emplang des Außensenders

• Nach dem Einlegen der Batterien startet dar Außensender automatisch mit der Übertragung der Außentemperatur. Das Funksymbol blinkt auf dem Display der Basisstation.
• Wird die Außentemperatur nicht empfangen, erscheint „--“ auf dem Display. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch. Beseltigen Sie eventuelle Störquellen.
• Sie können die Initialisierung auch manuell starten. Halten Sie die – Taste auf der Basisslation für drei Sekunden gedrückt.
• Auf dem Display der Außentemperatur erscheint „- -“ und das Funksignal-Symbol blinkt. Die Basisstation versucht, die Außentemperatur zu empfangen.
• Drücken Sie nun die TX Taste im Batterlefach des Senders.

SPIRA – Funk-Thermometer

6.3 Empfang des Funkuhrsignals

• Drücken Sie die – Taste. Die Uhr versucht nun, das Funkuhrsignal zu empfangen und das DCF-Funkempfangssymbol blinkt
• Wenn der Zeitcode nach 3-10 Minuten empfangen wurde, werden die funkgesteuerte Zeit und das DCF-Funkempfangssymbol ständig im Display angezeigt.
• Der DCF-Funkempfang findet täglich um 2:00,3.00, 4:00 und 5:00 Uhr morgens statt. Ist auch der Funkempfang um 5:00 Uhr nicht erfolgreich, so findet um 7:00 Uhr früh ein weiterer Funkempfangsversuch statt.
• Es gibt drei verschiedene Empfangssymbole:

blinkt - Empfang aktiv

bleibt stehen – Empfang erfolgreich

kein Symbol – kein Empfang

• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit auch manuell eingestellt werden.
  • Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe Manuelle Einstellungen).

6.4 Empfang der Funkzeil

Die Zeitübertragung erfolgt von einer Cäslum Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschwäg betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kadiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77,5 kHz) Frequenzsignal übertragen mit einer Reichwerte von ca. 1.500 km. Ihre Funkuhr empfangt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint das Symbol auf dem Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbelonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzleren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genaulgelt zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

6.5 Einlegen der Batterien in die Basisstation

• Die Batterien fungieren Im Falle eines Stromausfalls als Backup-Batterien.
• Für eine dauerhafte Hintergrundbeleuchtung und um die Leistungsdauer der Batterien zu verlängern, verwenden Sie bitte den mitgelieferten Netzadapter.

SPIRA - Funk-Thermometer

• Öffnen Sie das Batteriefach auf der Rückseite.
• Legen Sie zwei neue Batterien 1,5 V AA in das Batterlefach. Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
  • Schließen Sie das Batteriefach wieder.

7. Hintergrundbeleuchtung

• Achtung: Die Hintergrundbelauchtung im Dauerbetrieb funktioniert nur mit Netzstecker.
• Drücken Sie die LICHT Taste einmal, um die Hintergrundbeleuchtung zu dimmen.
• Drücken Sie die LICHT Taste noch einmal, um die Hintergrundbeleuchtung auszuschalten.
• Zum kurzzeitigen Aktivieren der Hintergrundbeleuchtung drücken Sie eine beliebige Taste (nur im Batteriebetrieb).

8. Bedienung

• Das Gerät verlässt automatisch den Einstellmodus, wenn 20 Sekunden keine Taste gedrückt wird
• Halten Sie die – oder + Taste im Einstellmodus gedrückt, gelangen Sie in den Schnellauf.
• Mit der MODUS Taste können Sie im Normalmodus die Anzeige von Wochentag auf Datum umschalten.

8.1 Manuelle Einstellungen

• Halten Sie die MODUS Taste im Normalmodus für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen:
  • GERMAN (Voreinstellung) blinkt im Display.
• Mit der – oder + Taste können Sie die Spracheinstellung Deutsch (GERMAN) oder Englisch (ENGLISH) wählen.
• Haben Sie Deutsch ausgewählt, erscheint die Anzeine nun auf Deutsch.
• Drücken Sie die MODUS Taste noch einmal und Sie können nun nacheinander die Tastentöne (Voreinstellung PIEP ON), den DCF Empfang (Voreinstellung RCC ON), die Zeitzone (Voreinstellung DOF 0H), das 12- oder 24-Stunden-Zeitsystem (Voreinstellung ZEIT 24H), die Stunden, die Minuten, das Jahr, den Monat, das Datum und die Temperatureinheit (Voreinstellung TEMP °C) ansteuern und mit der – oder + Taste einstellen.
  • Bestätigen Sie die Eingabe mit der MODUS Taste.
• Bei erfolgreichem Empfang des DCF-Funksignals und bei aktiviertem Empfang wird die manuell eingestellte Zeit überschrieben.

8.1.1 DCF-Funkempfang

• Standardgemäß ist der DCF-Empfang aktiviert (RCC ON) und nach erfolgreichem Empfang des DCF-Funksignals ist keine manuelle Einstellung erforderlich.
• Drücken Sie im Einstellungsmodus die – oder + Taste, wenn Sie den DCF-Funkemplang deaktivieren wollen (RCC OFF).
  • Bestätigen Sie die Eingabe mit der MODUS Taste.

SPIRA – Funk-Thermometer

D

8.1.2 Einstellung der Zeitzone

- Im Einstellungsmodus können Sie mit der – oder + Taste die Zeitzonenkorrektur (+12/-12) vornehmen.

- Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzona sich aber von der funkgesteuerten Zeit unterscheidet (z.B. +1 = eine Stunde später).

- Bestätigen Sie die Eingabe mit der MODUS Taste.

8.1.3 Einstellung des 24- oder 12- Stunden-Formats

- Im Einstellungsmodus können Sie zwischen dem 24 Stunden oder 12 Stunden-Format auswählen.

- Drücken Sie die – oder + Taste.

- Im 12-h-Format erscheint AM (vormittags) und PM (nachmittags) auf dem Display.

- Bestätigen Sie die Eingabe mit der MODUS Taste.

8.1.4 Einstellung der Temperatureinheit

- Im Einstellungsmodus können Sie zwischen °C (Celsius) oder °F (Fahrenheit) als Temperatureinheit auswählen.

- Drücken Sie die – oder + Taste.

- Bestätigen Sie die Eingabe mit der MODUS Taste.

9. Maximum/Minimum Funktion

- Drücken Sie die + Taste im Normalmodus.

• AUSSEN und HO erscheint auf dem Display.

• Die höchste Außentemperatur seit der letzten Rückstellung wird angezeigt.

- Drücken Sie die + Taste noch einmal.

• AUSSEN und NI erscheint auf dem Display.

• Die niedrigste Außentemperatur seit der letzten Rückstellung wird angezeigt.

- Drücken Sie die + Taste noch einmal.

• INNEN und HO erscheint auf dem Display.

• Die höchste Innentemperatur seit der letzten Rückstellung wird angezeigt.

• Drücken Sie die + Taste noch einmal.

• INNEN und NI erscheint auf dem Display.

• Die niedrigste Innentemperatur seit der letzten Rückstellung wird angezeigt.

- Drücken Sie die • Taste noch einmal, um in den Normalmodus zurückzukehren.

- Das Gerät verlässt automatisch den MAX/MIN-Modus, wenn für längere Zeit keine Taste gedrückt wird.

9.1 Rückstellung auf die aktuelle Temperatur

- Die maximalen und minimalen Werte werden täglich automatisch zurückgestellt (Mitternacht 00:00).

- Halten Sie die + Taste für zwei Sekunden gedrückt, während auf dem Display die höchsten oder tiefsten Werte angezeigt werden, um die Werte manuell zu löschen.

SPIRA - Funk-Thermometer

D

10. Tendenzanzelge

- Die Tendenzpfeile zeigen Ihnen an, ob die Temperaturwerte aktuell steigen, fallen oder gleich bleiben.

11. Aufstellen und Befestigen der Basisstation und des Senders

- Stellen Sie die Basisstation im Wohnraum auf. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Com-

puter. Funktelfone) und massiven Metallgegenständen.

- Mit der Aufhängeöse auf der Rückseite des Senders kann dieser an der Wand befestigt werden. Suchen Sie sich im Freien einen schattigen, niederschlagsgeschützten Platz für den Sender aus. (Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig).

- Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite Im Freiefeld bis zu 100 Meter), bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erhablich reduzieren.

- Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Basisstation.

12. Pflege und Wartung

- Reinigen Sie die Garäte mit einem weichen, leicht feuchten Tuch. Keina Schauer- oder Lösungsmittel verwenden!

- Entfernen Sie die Batterien, wenn Sie die Geräte längere Zeit nicht verwenden.

- Bewahren Sie Ihre Geräte an einem trockenen Platz auf.

12.1 Batteriewechsel

- Sobald das Batteriesymbol in der Displayzelle der Außentemperatur erscheint, wechseln Sie bitte die Batterien im Außen-

sender

- Sobald das Batteriesymbol in der Displayzeile der Innentemperatur erscheint, wechseln Sie bitte die Batterien in der Basis-

station

- Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Außensender und Basisstation wieder hergestellt werden – also immer beide Geräte neu in Betrieb nehmen oder manuelle Sendersuche starten.

13. Fehlerbeseitigung

Problem Lösung

Keine Anzeige Netzbetrieb:

auf der Basisstation → Basisstation mit Netzteil anschließen

→ Hintergrundbeleuchtung mit LICHT Taste aktivieren

→ Netzteil überprüfen

Batteriebetrieb:

→ Batterien polrichtig einlegen

TPA No. 30.3064 Anleitung 23.10.2017 15:34 Uhr Seite 7

SPIRA - Funk-Thermometer

D

→ Hintergrundbeleuchtung kurzzeitig aktivieren mit beliebiger Taste

→ Batterien wechseln

Kein Sendarampfang → Kein Außensendar installiert

Anzeige „-“ → Batterien des Außensenders prüfen (keine Akkus verwenden!)

→ Manuelle Sendersuche gemäß Bedienungsanleitung starten

→ Neuinbetriebnahme von Außansender und Basisstation gemäß Bedienungsanleitung

→ Anderen Aufstellort für Außensender und/oder Basisstation wählen

→ Abstand zwischen Außensander und Basisstation verringern

→ Beseitigen der Störquellen

Unkorrekte Anzeige → Batterien wechseln (im Batteriebetrieb)

14. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recyceit und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind:

Cd=Cadmium. Hg=Quecksilbar, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweitgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgaräten abzugeban.

15. Technische Daten

Basisstation

Messbereich

Innentemperatur 0 °C... +50 °C (32°F...122°F)

Spannungsversorgung 2 x 1,5 V AA (Batterien nicht inklusive)

Netzstecker 230 V AC / 5.0 V DC (inklusive)

SPIRA - Funk-Thermometer

D

Gehäusemaße 83 x 55 x 152 mm

Gewicht 161 g (nur das Gerät)

Sender

Messbereich

Außentemperatur -40 °C... +60 °C (-40°F...140°F)

Reichweite Ca. 100 m (Freifeld)

Übertragungsfrequenz 433 MHz

Maximale Sendelaistung < 10mW

Spannungsversorgung 2 x 1,5 V AA (Batterien nicht inklusive)

Gehäusemaße 40 x 21 x 130 mm

Gewicht 47 g (nur das Gerät)

Diese Anleitung oder Auszüge daraus dürften nur mit Zustimmung von TFA Destmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Bestachrichtigung geändert werden. Die neuksten technischen Daten und Informationen zu ihrem Produkt finden Sie unter Eingabe der Artikel-Kummer auf unserer Homepage.

EU-Konformitätserklärung

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3064 der Richtlinie 2014/XX/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.lla-dosimann.de

E-Mail: [e-mail]

TFA Doetmann GmbH & Co.KG. Zum Ottorsberg 12. D-97877 Werthelm, Deutschland

10/17

1

[Non-Text]

TPA No. 30.3064 Anleitung 23.10.2017 15:34 Uhr Seite 9

B 3: + button B 4: LICHT button

C: Housing (Fig. 2):

TPA No. 30.3064 Anleitung 23.10.2017 15:34 Uhr Seite 10

TPA No. 30.3064 Anleitung 23.10.2017 15:34 Uhr Seite 12

SPIRA – Wireless thermometer GB

TPA No. 30.3064 Anleitung 23.10.2017 15:34 Uhr Seite 16

E-Mail: Info@tta-dos:mann.de

TFA Dostmann GmbH & Co.KG. Zum Ottorsborg 12. D-97577 Wertheim, Allemagne 10/17

3

SPIRA - Termometro radiocontrollato

①

TPA No. 30.3064 Anleitung 23.10.2017 15:34 Uhr Seite 21

SPIRA - Termometro radiocontrollato

①

E. Mio: Inteffizi, dochmann, da

TFA Deslmann GmbH & Co.KG, Zum Olbersberg 12, D-97877 Werthelm, Germania 10:17

40

SPIRA – Draadloze thermometer

NL

TPA No. 30.3064 Anleitung 23.10.2017 15:34 Uhr Seite 25

SPIRA – Draadloze thermometer

15. Technische gegevens

Basisapparaat

Meetbereik

E-Mail: [e-mail]

TPA Doetmann GmbH & Co.KG. Zum Ottersberg 12. D-97877 Wertheim, Duilsland 10:17

TPA No. 30.3064 Anleitung 23.10.2017 15:34 Uhr Seite 27

TPA No. 30.3064 Anleitung 23.10.2017 15:34 Uhr Seite 28

TFA No. 30.3064 Anleitung 23.10.2017 15:34 Uhr Seite 30

SPIRA - Funk-Thermometer

SPIRA - Wireless thermometer

E-Mail: [e-mail]

TFA Duslmann GmbH & Co KG, Zum Dllersberg 12, 0-97877 Werthem, Alemania 10:17

58

-

59

B
