Spira 30.3064 - Termometro TFA - Manuale utente e istruzioni gratuiti

Marca	TFA
Modello	Spira 30.3064
Tipo di prodotto	Termometro radiocomandato interno/esterno
Dimensioni stazione base	83 x 55 x 152 mm
Dimensioni trasmettitore esterno	40 x 21 x 130 mm
Peso stazione base	30 g (circa)
Peso trasmettitore esterno	30 g (circa)
Alimentazione stazione base	2 batterie 1,5 V AA (non incluse) + adattatore di rete 230 V AC / 5 V DC (incluso)
Alimentazione trasmettitore esterno	2 batterie 1,5 V AA (non incluse)
Range temperatura interna	Da 0 °C a +50 °C (32 °F a 122 °F)
Range temperatura esterna	Da -40 °C a +60 °C (-40 °F a 140 °F)
Portata radio trasmettitore	Fino a 100 m in campo libero
Frequenza di trasmissione	433 MHz
Funzioni principali	Orologio radiocomandato DCF, visualizzazione temperatura interna/esterna, tendenza (frecce), valori min/max, schermo a colori con 2 livelli di illuminazione, visualizzazione giorno della settimana e data in tedesco/inglese
Manutenzione e pulizia	Pulire con un panno morbido e umido; non utilizzare solventi o agenti abrasivi
Sicurezza	Pericolo di scossa elettrica: collegare solo a presa 230 V; non esporre all'acqua; tenere le batterie lontano dalla portata dei bambini; non aprire né modificare l'apparecchio
Pezzi di ricambio e riparabilità	Nessun pezzo di ricambio fornito; non riparare da soli; in caso di guasto, contattare il servizio post-vendita
Informazioni generali	Termometro radiocomandato TFA Spira 30.3064; fornito con stazione base, trasmettitore esterno (rif. 30.3232.02), adattatore di rete, manuale di istruzioni

Domande frequenti - Spira 30.3064 TFA

Come installare il trasmettitore esterno?

Inserire due batterie 1,5 V AA nel trasmettitore rispettando la polarità. Posizionarlo all'ombra e al riparo dalla pioggia, a meno di 100 m dalla stazione base. Premere il tasto TX nel vano batterie per attivare la trasmissione.

Cosa fare se l'ora non si sincronizza automaticamente?

Verificare che la ricezione DCF sia attivata (RCC ON). Posizionare la stazione base vicino a una finestra, lontano da fonti di interferenza (TV, computer). La ricezione può richiedere 3-10 minuti. Di notte, i disturbi sono minori.

Come impostare l'ora manualmente?

Tenere premuto il tasto MODUS per 3 secondi. Usare i tasti + e - per impostare ore, minuti, ecc. Confermare con MODUS. Nota: se la ricezione DCF è attivata, l'ora manuale verrà sostituita dopo una ricezione riuscita.

Cosa significano i simboli di ricezione DCF?

Icona lampeggiante: ricezione in corso. Icona fissa: ricezione riuscita. Nessuna icona: nessuna ricezione. Se la ricezione fallisce, l'orologio funziona come un normale orologio al quarzo.

Come visualizzare le temperature min/max?

Premere il tasto + in modalità normale. OUTDOOR HI = temperatura esterna massima, OUTDOOR LO = minima. Premere di nuovo per INDOOR HI/LO. Un'ulteriore pressione torna alla modalità normale. Tenere premuto + per 2 secondi per resettare i valori.

Perché lo schermo rimane nero dopo il collegamento?

Verificare che l'adattatore di rete sia correttamente collegato e che la presa funzioni. Premere il tasto LIGHT per attivare la retroilluminazione. Se si utilizzano batterie, controllare la polarità e lo stato.

Come cambiare la visualizzazione della temperatura in Fahrenheit?

In modalità impostazione (tenere premuto MODUS 3 sec), navigare fino a TEMP °C. Usare i tasti + o - per passare da °C a °F. Confermare con MODUS.

Cosa fare se la temperatura esterna mostra '--'?

Verificare che il trasmettitore sia acceso e che le batterie siano cariche. Premere il tasto – della stazione base per 3 secondi per avviare una ricerca manuale. Assicurarsi che nessun ostacolo metallico o fonte di interferenza blocchi il segnale.

Come pulire il termometro?

Utilizzare un panno morbido leggermente umido. Non utilizzare mai solventi, alcol o prodotti abrasivi che potrebbero danneggiare lo schermo o l'alloggiamento.

Posso usare batterie ricaricabili nell'apparecchio?

Il manuale di istruzioni sconsiglia l'uso di accumulatori (batterie ricaricabili) nel trasmettitore esterno. Per la stazione base, le batterie ricaricabili sono possibili ma possono ridurre la durata di funzionamento. Utilizzare preferibilmente batterie alcaline nuove.

MANUALE UTENTE Spira 30.3064 TFA

Istruzioni per l'uso

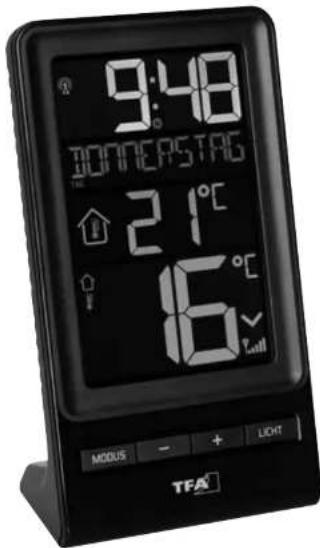

9:48 JONNEPASTAG 21°C 6°C MODUS - + LIGHT TFA

TFA

Kat. Nr. 30.3064

CE

Vi ringraziamo per aver scelto l'apparacchio della TFA.

1. Prima di utilizzare l'apparecchio

- Leggete attentamente le istruzioni per l'uso.

Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il prodotto e di pregiudicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spettano per legge.

- Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso. Allo stesso modo, non siamo responsabili per eventuali misurazioni errate e per le conseguenze che ne possono derivare.

- Prestate particolare attenzione alle misure di sicurezza!

- Conservate con cura queste istruzioni per l'uso.

2. La consegna include

• Termometro radiocontrollato (stazione base)

• Trasmettitore (n°. 30.3232.02)

• Alimentatore

- Istruzioni per l'uso

3. Tutte le applicazioni e tutti i vantaggi del vostro nuovo apparecchio

- Display a colori con due livelli di luminosità.

- Orologio radiocontrollato con data e indicazione scritta del giorno della settimana (Tedesco o Inglese)

- Trasmissione senza fili della temperatura esterna (max. 100 metri)

• Indicatore della temperatura interna

• Freccia della tendenza

- Valori massimi e minimi

4. Per la vostra sicurezza

- Il prodotto è adatto esclusivamente agli utilizzi di cui sopra.

• Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.

- Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del dispositivo.

Attenzione! Pericolo di morte per scossa elettrica!

- Collegiate la stazione base esclusivamente a una presa di corrente a norma di 230 VI La presa dell'alimentazione dovrebbe

essere situata vicino al dispositivo ed essere facilmente accessibile.

- La stazione base e l'alimentatore non devono venire a contatto con acqua o umidità. Adatto solo all'uso in ambienti asciutti. - Non utilizzate il dispositivo qualora la struttura esterna o l'alimentatore risultino danneggiati.

SPIRA - Termometro radiocontrollato

①

• Conservata il dispositivo fuori dalla portata di persone (par esempio i bambini) che potrebbero non riconoscere adeguata- mente il rischio derivante dall'uso di apparecchi elettrici
• Estraete Immediatamente la spina dalla presa di corrente qualora rileviate un guasto o nel caso in cui non utilizziate il dispositivo per un periodo prolungato.
• Utilizzate esclusivamente l'adattatore in dotazione.
• Collegiate prima il cavo al dispositivo e successivamente inserire la spina nella presa di corrente.
• Quando estraete la spina dalla presa di corrente, non tiratela per il cavo.
• Proteggete il cavo di alimentazione in modo da evitare il contatto con oggetti appuntiti o caldi.

Attenzione! Pericolo di lesioni:

• Tenere i dispositivi e le batterie lontano dalla portata dei bambini.
• Le batterie contengono acidi nocivi per la salute. Se ingerite, le batterie possono essere mortali. Se una batteria venisse ingerita, potrebbe causare gravi ustioni e portare alla morte nel giro di due ore. Se si sospetta che una batteria sia stata ingerita o inserita nel corpo in altra maniera, consultare immediatamente un medico.
• Non gettare le batterie nel fuoco, non polarizzarle in maniera scorretta, non smontarle e non cercare di ricaricarle. Pericolo di esplosione!
• Sostituite quanto prima le batterie quasi scariche, in modo da evitare che si scarichino completamente. Non utilizzate mai contemporaneamente batterie usate e batterie nuove né batterie di tipi diversi.
• Quando si maneggiano batterie esaurile indossare sempre guanti resistenti alle sostanze chimiche e occhiali di protezione.

Avvertenze sulla sicurezza del prodotto!

• Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.
• Il trasmettitore è resistente agli spruzzi d'acqua, ma non impermeabile. Cercate un luogo ombreggiato e al riparo dalla pioggia per il trasmettitore.

5. Componenti

5.1 Stazione base (ricevitore)

A: Display (Fig. 1):

A 1: Simbolo di ricezione del segnale DCF A 2: AM/PM
A 3: Orologio A 4: Simbolo dell'ora legale
A 5: Giomo della settimana/data A 6: Temperatura interna.
A 7: Simbolo della batteria della stazione base A 8: Temperatura esterna
A 9: Simbolo della batteria del trasmettitore A 10: Freccia della tendenza
A 11: Simbolo di ricezione del trasmettitore

3

SPIRA - Termometro radiocontrollato

①

B: Tasti (Fig. 2):

B 1: Tasto MODUS

B 3: Taste +

B 2: Tasto -

B 4: Tasto LIGHT

C: Struttura esterna (Fig. 2):

C 1: Vano batteria C 2: Connettore di alimentazione

5.2 Trasmettitore (Fig. 3):

D 1: Lampada di segnalazione a LED

D 3: Vano batteria D 4: Occhiello di sospensione

D 2: Tasto TX

1. Messa in funzione

- Posizionare gli apparecchi su un tavolo ad una distanza di circa 1,5 metri l'uno dell'altro. Tenerli lontano da eventuali fonti di interferenza (dispositivi elettronici e impianti radio).

- Rimuovere il foglio protettivo dal display della stazione base.

- Inserire l'adattatore nella presa e collegarlo ad una presa a terra. Avverlenza importante! Controllate che il voltaggio della vostra abitazione non sia maggiore di 240V\~. Tensioni diverse possono danneggiare lo strumento.

- Viene emesso un breve segnale acustico e tutti i segmenti appalono brevemente.

- Aprire il vano batteria del trasmettitore.

- Inserire due batterie nuove tipo AA da 1,5 V, rispettando le corrette polarità.

• Richiudere il vano batteria.

6.2 Ricezione del trasmettitore

- Dopo la messa in funzione il trasmettitore esterno inizia automaticamente a trasmettere i valori esterni. Il simbolo della ricezione del segnale lampeggia sul display della stazione base.

- Se non si riceve la temperatura esterna, sul display viene visualizzato “- -”. Controllare le batterie e riprovare di nuovo.

Rimuovere eventuali fonti di interferenza.

- È possibile avviare l'inizializzazione manualmente. Tenere premuto il tasto – della stazione base per tre secondi.

- Sul display della temperatura esterna viene visualizzato "-" ed il simbolo della ricezione del segnale lampeggia. La stazione base inizia a ricavare la temperatura esterna.

- Premere il tasto TX nel vano batteria del trasmettitore.

6.3 Ricezione del segnale radio DCF

- Premere il tasto –. L'orologio inizia a ricevere il segnale radio e il simbolo della ricezione del segnale DCF inizia a lampeggiare.

SPIRA - Termometro radiocontrollato

①

- Sa il codice dell'ora è stato ricevuto entro 3-10 minuti, l'ora radiocontrollata e il simbolo dalla ricezione dal segnale DCF sono costantemente visualizzati sul display.

- La ricezione del segnale DCF avverrà tutti i giorni alle ore 2:00, 3:00, 4:00 e 5:00. Se la ricezione non è avvenuta con successo alle 05:00, la ricezione successiva avviene di nuovo alle 07:00 del mattino.

• Ci sono tre differenti simboli di ricezione:

Simbolo lampeggiante – ricezione attiva

Simbolo acceso – ricezione molto buona.

Nessun simbolo – nessuna ricezione

- Nel caso in cui l'orologio non riesca a ricevere il segnale DCF (a causa di guasti, della distanza di trasmissione, ecc.), l'ora può essere impostata manualmente.

• L'orologio funziona come un normale orologio al quarzo (vedi: Impostazioni manuali).

6.4 Ricezione dell'ora radiocontrollata

L'ora viene trasmessa da un orlogio og atomico al cesiolo gestito dai Physikalisch Technische Bundesanstalt di Braunschweig. La deviazione è inferiore a 1 secondo in un milione di anni. L'ora è codificata e trasmessa da Mainlingen vicino Francoforte con un segnale a frequenza DCF - 77 (77,5 kHz) entro un raggio di 1.500 km. L'orlogio radiocontrollato riceve il segnale e lo converto per visualizzara l'ora precisa. Anche il passaggio tra ora solare e ora legale è automatico. Durante il periodo estivo sul display appare il simboto dell'ora legale. La qualità dalla ricazione dipende molto dalla posizione geografica. In circostanze normali e in assenza di problemi di ricezione dovrebbe avvenire entro un raggio di 1.500 km da Francoforte.

Rispettate le norme elencate qui di seguito:

- La distanza raccomandata da qualsiasi fonte di interferenza come monitor di computer o televisori deve essere di almeno 15 - 2m

- All'interno di strutture in cemento armato (seminterrati, sovrastrutture) la ricezione del segnale è naturalmente più debole. In casi estremi si consiglia di sistemare l'unità vicino ad una finestra per ottenere una migliore ricezione del segnale.

- Durante le ore notturne, le Interferenze dovute ad agenti atmosferici sono normalmente meno influenti e la ricezione è possibile nella maggior parte dei casi. Una singola ricazione giornaliera è sufficiente a garantire la precisione e a mantenere la deviazione al di sotto di un secondo.

6.5 Inserimento delle ballerie nella stazione base

• Le batterie agiscono quindi come alimentazione di supporto nel caso in cui manchi la corrente.
• Per una retroilluminazione permanente e per risparmiare le batterie, utilizzare l'alimentatore incluso.
• Aprire il vano batteria sul retro.
• Inserire due batterie nuove AA da 1,5 V nel vano batteria. Accertarsi di aver rispettato le corrette polarità.
  • Richiudere il vano batteria.

3

SPIRA - Termometro radiocontrollato

①

7. Retrolluminazione

• Altenzione: La retrolluminazione permanente del display funziona solo con l'alimentatore collegato.
• Premere il tasto LICHT una volta, per abbassare la retroilluminazione.
• Premere il taste LIGHT nuovamente, per spegnere la retrolluminazione.
• Per attivare temporaneamente la retroilluminazione, premere un tasto qualunque (possibile solo in caso di funzionamento a batteria).

8. Uso

• L'apparecchio esce automaticamente dalla modalità impostazione se non si preme alcun tasto per più di 20 secondi.
- Tenere premuto il tasto = 0 + nella modalità impostazione per procedere velocemente.
- Premere il tasto MODUS per passare dalla visualizzazione del giorno della settimana a quella della data.

8.1 Impostazioni manuali

• Tenere premuto il tasto MODUS nella modalità normale per tre secondi per ritornare alla modalità impostazione.
• Sul display lampeggia GERMAN (predefinita).
• Impostare con il tasto - o + la lingua tedesca (GERMAN) o inglese (ENGLISH).
• Se avete selezionato l'inglese. Il display verrà visualizzato in inglese.
• Premendo nuovamente il tasto MODUS è possibile modificare una dopo I altra le impostazioni per il tono dei tasti (BEEP ON - predefinita), ricezione del segnale radio (RCC ON - predefinita), fuso orario (DCF OH - predefinita), sistema orario 12 ore o 24 ore (TIME 24HR - predefinita), ore (HOUR), minuti (MINUTE), anno (YEAR), mese (MONTH), giorno (DATE) e la visualizzazione della temperatura (TEMP °C - predefinita). Impostare con il tasto = 0 +.
• Confermare con il tasto MODUS
• In caso di corretta ricezione e quando il segnale DCF è attivo, l'ora impostata in modalità manuale viene sostituita.

8.1.1 Ricezione del segnale DCF

• La ricezione DCF è attiva per impostazione predefinita (RCC ON). Dopo l'avvenuta ricezione del segnale DCF non è necessa-
  ria alcuna regolazione manuale.
• Premiere il tasiò = 0 + se si desidera disattivare la ricezione radio DGF (RDC OFF).
• Contermare con il tasto MODUS

8.1.2 Imposlazione del fuso orario

• In modalità di impostazione è possibile effettuare la correzione del fuso orario (+12/-12) con il tasto = 0 +.
• La correzione del fuso orario è attiva dove è possibile ricevere il segnale DCF ma il fuso orario differisce da quello tedesco (ad esempio, +1 = un'ora dopo).
• Confermare con il tasto MODUS

SPIRA - Termometro radiocontrollato

①

8.1.3 Impostazione del sistema orario a 12 ore o a 24 ore

• Impostare il sistema orario di 12 - o 24-ore nella modalità impostazione.
• Premere il tasto - 0 +
• Nel formato 12 ore compare AM (prima di mezzogiorno) e PM (dopo mezzogiorno) sul display.
• Confermare con il tasto MODUS.

8.1.4 Impostazione della visualizzazione della temperatura

• In modalità impostazione è possibile scegliere fra la visualizzazione della temperatura in °C (gradi Celsius) o °F (gradi Fahrenheit).
• Premere il tasto = 0 +.
• Confermare con il tasto MODUS.

9. Funzione massima/minima

• Premere il tasto + nella modalità normale.
• Sul display appare OUTDOOR e HI.
• Viene visualizzato la temperatura esterna massima raggiunta dopo l'ultimo azzeramento.
  • Premere nuovamente il tasto +
  • Sul display appare OUTDOOR a LO.
• Viene visualizzato la temperatura esterna minima raggiunta dopo l'ultimo azzeramento.
• Premere nuovamente il tasto +
• Sul display appare INDOOR e HI.
• Viene visualizzato la temperatura interna massima raggiunta dopo l'ultimo azzeramento.
• Premere nuovamente il tasto +
• SUI display appare INDOOR e LO.
• Viene visualizzato la temperatura interna minima raggiunta dopo l'ultimo azzeramento,
• Premere nuovamente volta il tasto +, per tornare alla visualizzazione in modalità normale.
  • L apparecchio esce automaticamente dalla modalità MAX/MIN se non si preme alcun tasto

9.1 Aggiornamento della temperatura alluale

• La temperatura massima e minima viene aggiornata automaticamente (Mezzanotte 0:00).
• Tenere premuto il tasto + per 2 secondi durante la visualizzazione dei valori massimi e minimi per riportare manualmente la visualizzazione ai valori attuali.

10. Indicatore della tendenza

- La freccia della tendenza mostra se la temperatura è in aumento, in discesa o stazionaria.

SPIRA - Termometro radiocontrollato

11. Posizionamento e fissaggio della stazione base e del trasmettitore esterno

• Posizionare la stazione base nella posizione desiderata. Evitare l'installazione in prossimità di altri apparecchi elettrici (televisori, computer, cellulari) e oggetti metallici pesanti.
• Con l'occhiello di sospensione sul retro del trasmattitore, questo può essere fissato alla parete. Carcate un luogo ombreggiate e al riparo dalla pioggia per il trasmattitore. (La luca diretta del sole falsifica la misurazione e l'umidità costante storza inutilmente le componenti elettroniche).
• Verificare se il trasferimento dei valori di misura alla stazione base da parte del trasmettitore situate nel luogo cui esso è destinato ha luogo correttamente (raggio d'azione in campo libero circa 100 metri). In caso di pareti spesse, in particolare con parti metalliche, il raggio d'azione del trasmettitore potrà ridursi notevolmente.
• Se necessario, cercate nuove posizioni per il trasmettitore e/o la stazione base.

12. Cura e manutenzione

• Per pulire i dispositivi utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o abrasivi.
• Rimuovere le batterie, se non si utilizza i dispositivi per un periodo prolungato.
• Collocare i dispositivi in un luogo asciutto.

12.1 Sostituzione delle batterie

• Quando il simbolo della batteria appare nella linea del display della temperatura esterna, cambiare le batterie nel trasmettitore.
• Quando il simbolo della batteria appare nella linea del display della temperatura interna, cambiare le batterie della stazione base.
• Attenzione: dopo aver sostituito le batteria è necessario ristabilire il contatto tra il trasmettitore e la slazione base, pertanto riavviale i dispositivi secondo le istruzioni oppure avviate manualmente la ricerca del trasmettitore.

13. Guasti

Problema Risoluzione del problema

Nessuna indicazione Funzionamento con spina di alimentazione: sul display della → Collegare la stazione base all'alimentatore stazione base → Attivare la retroilluminazione con il tasto LICHT

→ Controllare l'alimentatore
Funzionamento a batteria:
→ Inserire le batterie rispettando le corrette polarità.
→ Attivare brevemente la retroilluminazione con un tasto a piacere
→ Sostituire le batterie

SPIRA - Termometro radiocontrollato

Nessuna ricezione → Nessun trasmettitore installato

del trasmettitore → Controllare le batterie del trasmettitore (non utilizzare le batterie ricaricabilità). Indicazione “--” → Avviate la sintonizzazione manuale

→ Riavviate il trasmettitore e la stazione base secondo le istruzioni
→ Cercate nuove posizioni per il trasmettitore e/o la stazione base.
→ Diminuite la distanza tra il trasmettitore e la stazione base
→ Eliminare fonti di interferenza

Indicazione non corretta → Funzionamento solo a batteria: Sostituire le batterie

14. Smaitimento

Queso prodotto è stato realizzato utilizzando materiali e componenti di alla qualità che possono essere riciclati e riutilizzati. È assolutamente vietato gettate le batterie tra i difluti domestici.

In qualità di consumatori, siete tenuti per legge a consegnare le batterie usate al negoziante o ad altri enti preposti al riciclaggio in conformità alle vigenti disposizioni nazionali o locali, al fini di uno smaltimento ecologico. Le sigle dei metalli pesanti contenuti sono: Cd=cadmiO, Hg=mercurio, Pb=piombo

Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE). Questo prodotto non deve essere smaltio insieme ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolta per lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di uno smaltimento ecologico.

15. Dati tecnici

Stazione base

Campo di misura

Temperatura interna 0 °C... +50 °C (32°F...122°F)

Alimentazione 2 batterie AA da 1,5 V (non fornite)

Allimentatore: 230 V AC / 5.0 V DC (fornito)

Dimensioni esterne 83 x 55 x 152 mm

Peso 161 g (solo apparecchio)

Trasmettitore esterno

Campo di misuraTemperatura asterna -40 °C... +60 °C (-40°F... 140°F)

Raggio d'azione ca. 100 metri al massimo

Frequenza di trasmissione 433 MHz

Massima potenza aradiofrequenza trasmessa < 10mW

Alimentazione 2 batterie AA da 1,5 V (non fornita)

Dimensioni esterne 40 x 21 x 130 mm

Peso 47 g (solo apparecchio)

E vittata la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autorizzazione della TFA Destmann. I dati tecnici corrispondono allo stato del prodotto al momento della stampa e possono cambiare senza preavviso. E possibile trovare dati tecnici e informazioni aggiornate sul prodotto inerendo il numero di articolo sul nostro sito.

Dichiarazione di conformità UE

Il fabbricante, TFA Dostmann, dichiara che il tipo di apparecchiatura radio 30.3064 e conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet

www.ifa-deshmann.de

Peso 47 g (solo dispositivo)
