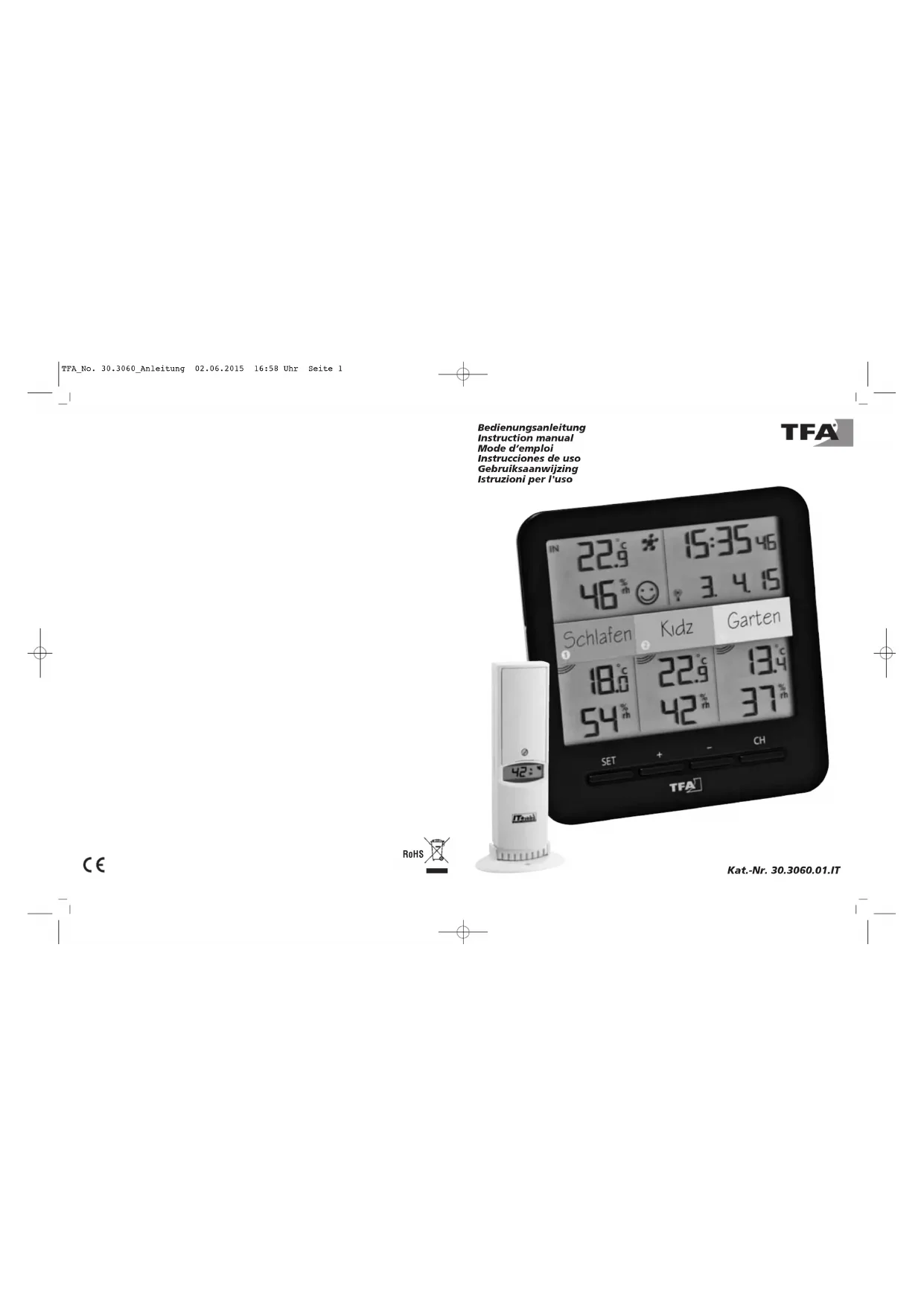

BEDIENUNGSANLEITUNG 30.3060.01 TFA

Bedienungsanleitung Instruction manual Mode d’emploi Instrucciones de uso Gebruiksaanwijzing Istruzioni per l'uso Kat.-Nr. 30.3060.01.IT RoHS TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 132 Fig. 1 Fig. 2 A 1 A 3 A 8 A 9 A 7 C 1 A 6 B 1 A 2 A 4 A 5 B 2 B 3 B 4 C 2 C 4 C 3 C 4 TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 24 Fig. 3 D 1 E 2 E 1 E 2 E 3

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, überneh- men wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

• Drei Thermo-Hygro-Sender (Kat.-Nr. 30.3180.IT)

• Zwei Streifen zum Beschriften für die Senderstandorte

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes

• Zur Kontrolle von Raum- und Außenklima

• Mit Innensensor und drei kabellosen Funksendern zur Überwachung von Temperatur und Luft- feuchtigkeit in bis zu vier Räumen

• Höchst- und Tiefstwerte

• Individuelle Beschriftung der Senderstandorte

• Verbindung mit WEATHERHUB-Gateway möglich

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht!

• Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosions- gefahr!

• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.

• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen! TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 376 KLIMA@HOME - Funk-Thermo-Hygrometer

6.1 Einlegen der Batterien

• Legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).

1. Öffnen Sie das verschraubte Batteriefach des ersten Senders.

2. Legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.

3. Auf dem Display erscheint die gemessene Temperatur und Luftfeuchtigkeit im Wechsel.

4 Schließen Sie das Batteriefach wieder sorgfältig.

• Wiederholen Sie Schritt 1-4 für die beiden weiteren Sender.

• Öffnen Sie das Batteriefach der Basisstation und legen Sie drei neue Batterien 1,5 V AA polrichtig ein.

• Alle Segmente werden kurz angezeigt.

• Schließen Sie das Batteriefach wieder.

6.1.1 Empfang der Sender

• Nach dem Einlegen der Batterien starten die Sender automatisch mit der Übertragung der Mess- werte. Das Funksymbol blinkt auf dem unteren Display.

• Die Sender besitzen jeweils eine eigene feste Seriennummer (vierstellig, alphanumerisch). Diese Seriennummer ist auf dem jeweiligen Sender aufgedruckt und wird auch bei der Inbetriebnahme des Senders kurzzeitig im eigenen Display angezeigt. Die Seriennummer wird, wenn der Sender von der Basisstation empfangen wurde, auch kurz im Display der Basisstation angezeigt.

• Werden die Messwerte nicht empfangen, erscheint „- -” auf dem Display. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch. Beseitigen Sie eventuelle Störquellen.

• Sobald die Basisstation die Funkzeit erhalten hat, können Sie die Initialisierung auch manuell star- ten. Wählen Sie mit der CH Taste den entsprechenden Sender aus. Halten Sie die CH Taste für drei Sekunden gedrückt. Die Basisstation versucht die Messwerte zu empfangen.

6.2 Empfang der Funkzeit

• Nachdem die Basisstation die Suche nach Sendern abgeschlossen hat, beginnt das Gerät mit der Suche nach dem DCF-Signal (Funkuhrsignal) und das DCF-Empfangszeichen blinkt.

• Wenn der Zeitcode nach 5-8 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum und das DCF-Empfangszeichen ständig im Display angezeigt.

• Der DCF-Signalempfang findet stündlich zwischen 1:00 Uhr bis 5:00 morgens statt. Ist der Empfang bis 5:00 Uhr nicht erfolgreich, so findet der nächste Empfangsversuch wieder um 1:00 Uhr morgens statt.

• Es gibt drei verschiedene Empfangssymbole: blinkt - Empfang aktiv bleibt stehen - Empfang erfolgreich kein Symbol - kein Empfang / Uhrzeit manuell einstellen

• Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungs- distanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellungen”).

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie die Geräte keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

• Vor Feuchtigkeit schützen.

• Die Sender sind spritzwassergeschützt, aber nicht wasserdicht. Möchten Sie die Sender im Außen- bereich nutzen, suchen Sie einen niederschlagsgeschützten Platz für die Sender aus.

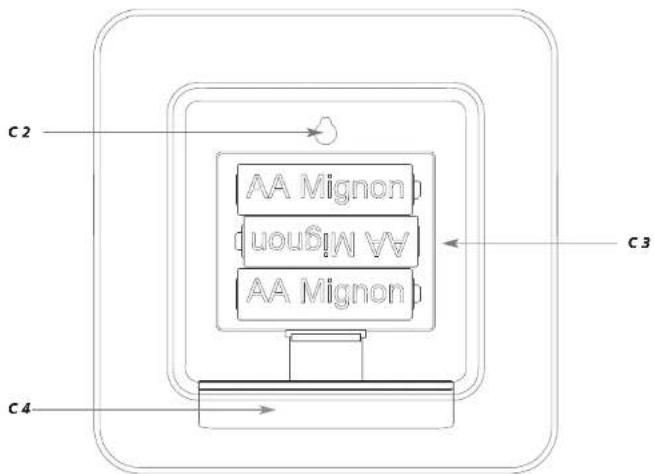

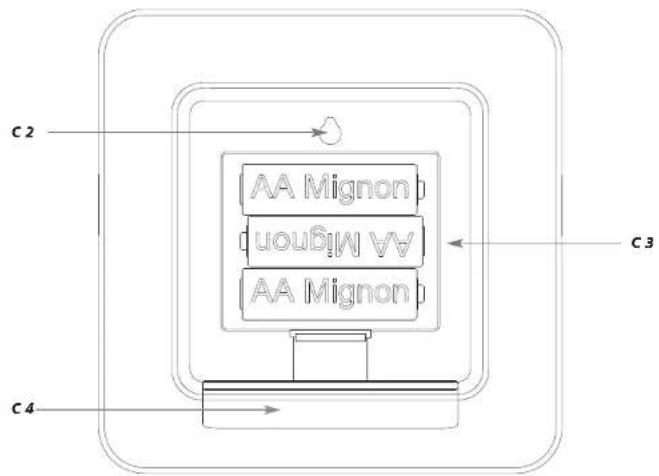

5.1 Basisstation (Empfänger)

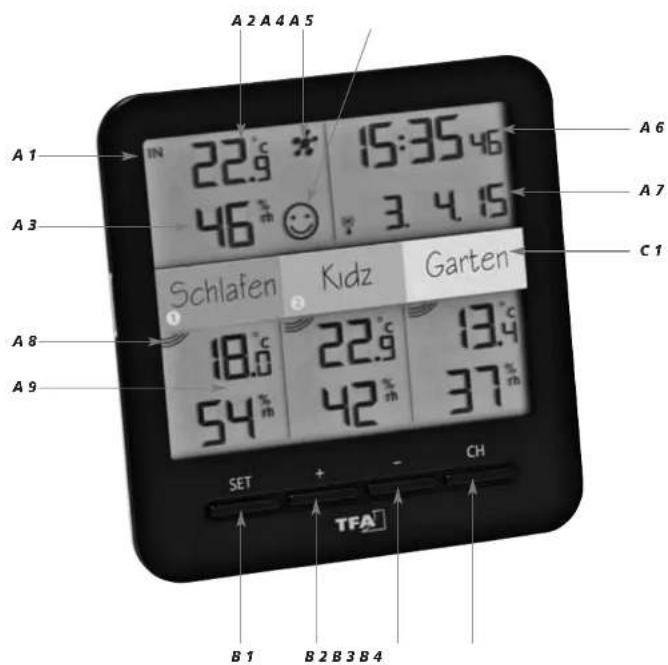

A: Display-Anzeige (Fig. 1): Display oben A 1: Symbol für Innen A 2: Innentemperatur A 3: Luftfeuchtigkeit A 4: WeatherHub-Symbol A 5: Symbol Komfortzone A 6: Uhrzeit mit Sekunden A 7: DCF Symbol, Datum Display unten für die Sender 1-3 A 8: Funk-Symbol A 9: Temperatur und Luftfeuchtigkeit B: Tasten (Fig. 1): B 1: SET Taste B 2: + Taste B 3: - Taste B 4: CH Taste C: Gehäuse (Fig. 1+2): C 1: Streifen zum Beschriften der Senderstandorte C 2: Wandaufhängung C 3: Batteriefach C 4: Ständer (abnehmbar)

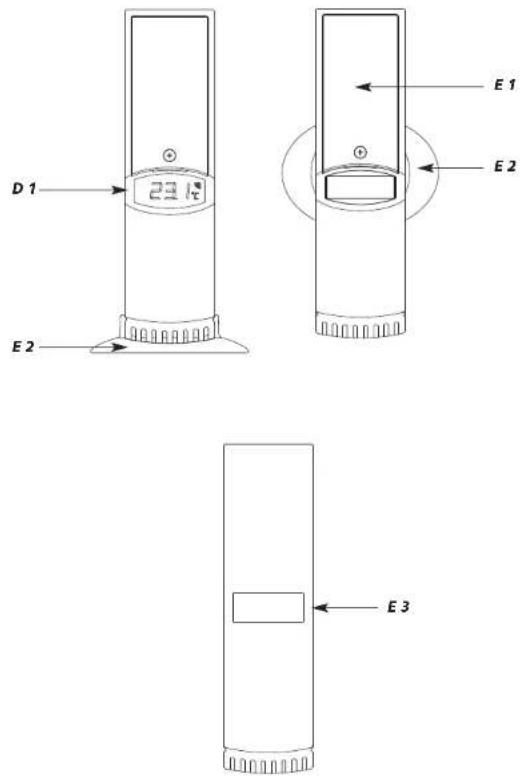

5.2 Sender (Fig. 3):

D: Display-Anzeige: D 1: Temperatur und Luftfeuchtigkeit im Wechsel E: Gehäuse: E 1: Batteriefach (verschraubt) E 2: Vorrichtung für den Ständer zur Wandmontage oder Tischaufstellung E 3: Feste Seriennummer (aufgedruckt auf der Rückseite) TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 498 KLIMA@HOME - Funk-Thermo-Hygrometer

8.1.3 Einstellung der 12- und 24 Stunden-Anzeige

• Mit der + oder - Taste können Sie im Einstellungsmodus das 12- oder 24-Stunden-Zeitsystem auswäh- len.

Im 12-h-System erscheint AM oder PM (nach 12 Uhr) auf dem Display.

8.1.4 Einstellung der Temperaturanzeige

Mit der + oder - Taste können Sie im Einstellungsmodus zwischen °F (Fahrenheit) oder °C (Celsius) als Temperaturanzeige auszuwählen.

8.2 Einstellung der WeatherHub-Verbindung

(nur nutzbar mit einem WeatherHub-System)

Mit der + oder - Taste können Sie im Einstellungsmodus das Signal für die Gateway-Verbindung deaktivieren und aktivieren.

Bei aktiviertem Empfang erscheint das WeatherHub-Symbol im Display.

Sie können nun die Basisstation mit dem Gateway aus dem System „WeatherHub” verbinden. Ihre Daten werden dann per Funk über das Gateway-Modul und das Internet direkt an einen Server übertragen. Mit Ihrem Smartphone können Sie diese Informationen jederzeit abrufen.

Öffnen Sie die WeatherHub-App, es wird die Übersicht angezeigt. Tippen Sie auf „Neuen Sensor hinzufügen” und scannen Sie den QR Code auf der Rückseite der Basisstation.

Weitere Informationen und eine ausführliche Beschreibung finden Sie unter www.tfa-dostmann.de/weatherhub

8.3 Maximum/Minimum-Funktion

• Drücken Sie die + Taste im Normalmodus.

erscheint auf dem Display.

Es erscheinen die höchsten Messwerte seit der letzten Rückstellung.

Drücken und halten Sie die + Taste für drei Sekunden, werden die Werte gelöscht und auf den aktuellen Wert zurückgesetzt.

Drücken Sie die - Taste im Normalmodus.

erscheint im Display.

Die niedrigsten Messwerte seit der letzten Rückstellung werden angezeigt.

Drücken und halten Sie die - Taste für drei Sekunden, werden die Werte gelöscht und auf den aktuellen Wert zurückgesetzt.

Drücken Sie die + oder - Taste noch einmal, um in den Normalmodus zurückzukehren.

• Smiley Temperatur Luftfeuchtigkeit

Auf dem Display erscheint ein freundliches Gesicht, wenn die Temperatur zwischen 19°C und 25°C liegt und die Luftfeuchtigkeit bei 40% bis 60%. Anderenfalls erscheint ein betrübtes Gesicht.

9. Aufstellen und Befestigen der Basisstation und des Senders

• Mit dem montierbaren Ständer auf der Rückseite kann die Basisstation aufgestellt oder mit der Aufhängeöse auf der Rückseite an der Wand befestigt werden. Vermeiden Sie die Nähe zu ande- ren elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.

7. Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen. Bitte beachten Sie folgende Hinweise:

Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.

In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.

Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

• Wichtig: Während des Empfangs der Sender und der Funkzeit ist keine Tastenbedienung möglich.

Halten Sie die + oder - Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnell- lauf.

Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 30 Sekunden keine Taste gedrückt wird.

8.1 Manuelle Einstellungen

Halten Sie die SET Taste im Normalmodus gedrückt.

LCD erscheint im Display und 4 (Voreinstellung) blinkt.

Sie können mit der + oder - Taste den Kontrast des Displays einstellen (0-7).

Drücken Sie die SET Taste noch einmal und Sie können nun nacheinander die Zeitzone (0 - Vorein- stellung), den Empfang des Funksignals rCC (On - Voreinstellung), die 12- oder 24 Stunden-Anzei- ge (24hr - Voreinstellung), die Temperaturanzeige (°C - Voreinstellung), die Möglichkeit für die WeatherHub-Verbindung tr (On - Voreinstellung), die Stunden, die Minuten, das Jahr, den Monat und den Tag ansteuern und mit der + oder - Taste einstellen.

Bestätigen Sie mit der SET Taste.

Bei erfolgreichem Empfang des DCF-Funksignals und bei aktiviertem Empfang wird die manuell eingestellte Zeit überschrieben

8.1.1 Einstellung der Zeitzone

Im Einstellungsmodus können Sie die Zeitzonenkorrektur (-9/+9) vornehmen.

Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1=eine Stunde später).

8.1.2 Einstellung des Empfangs des Funksignals

• Mit der + oder - Taste können Sie im Einstellungsmodus den Empfang für das DCF Funksignal für die Uhrzeit deaktivieren oder aktivieren.

Bei deaktiviertem Empfang müssen Sie die Uhrzeit manuell einstellen. TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 51110 KLIMA@HOME - Funk-Thermo-Hygrometer

Kein Senderempfang ➜ Kein Sender installiert Anzeige „---” ➜ Batterien des Senders prüfen (keine Akkus verwenden!) ➜ Neuinbetriebnahme von Sender und Basisstation gemäß Bedienungs- anleitung ➜ Manuelle Sendersuche gemäß Bedienungsleitung starten ➜ Anderen Aufstellort für Sender und/oder Basisstation wählen ➜ Abstand zwischen Sender und Basisstation verringern ➜ Beseitigen der Störquellen Unkorrekte Anzeige ➜ Batterien wechseln Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

14. Technische Daten

Messbereich Temperatur innen -10 °C… 60°C (+14 °F …+140 °F) Luftfeuchtigkeit innen 1% bis 99% Messfrequenz alle 16 Sekunden Temperatur Sender -40 °C… +60 °C (-40 °F …+140 °F) Genauigkeit Temperatur ±1°C Auflösung Temperatur 0,1°C Luftfeuchtigkeit Sender 1% bis 99% Genauigkeit Luftfeuchtigkeit ±3% rF (@ 35 … 75% rF) Auflösung Luftfeuchtigkeit 1 %

• Mit dem montierbaren Ständer kann der Sender aufgestellt werden oder er kann als als Wandauf- hängung verwendet werden. Suchen Sie sich im Freien einen schattigen, niederschlagsgeschützten Platz für den Sender aus. (Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig).

• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basis- station stattfindet (Reichweite Freifeld bis zu 100 Meter), bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren.

• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Basisstation.

10. Beschriften der Senderstandorte

• Wenn Sie die Sender 1 bis 3 an ihrem gewünschten Standort fest installiert haben, können Sie die drei Anzeigen auf der Basisstation mit eigenen Namen beschriften. Im Lieferumfang enthalten sind zwei Streifen zur Auswahl.

• Ziehen Sie den Streifen an der Aussparung in der Mitte des Displays heraus. Beschriften Sie den Streifen mit einem geeigneten Stift. Sie können sich natürlich auch selbst einen passenden Streifen zurechtschneiden (z.B. aus laminiertem Papier oder Fotokarton). Schieben Sie den Streifen wieder in die Aussparung zurück.

11. Pflege und Wartung

• Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungs- mittel verwenden!

• Entfernen Sie die Batterien, wenn Sie die Geräte längere Zeit nicht verwenden.

• Bewahren Sie Ihre Geräte an einem trockenen Platz auf.

11.1 Batteriewechsel

• Sobald das Batteriesymbol in der Displayzeile eines Kanals erscheint, wechseln Sie bitte die Batte- rien im jeweiligen Sender.

• Sobald das Batteriesymbol in der Displayzeile der Innenwerte erscheint, wechseln Sie bitte die Bat- terien in der Basisstation.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Sender und Basisstation wieder hergestellt werden – also manuelle Sendersuche starten oder Batterien in beide Geräte neu einlegen.

12. Fehlerbeseitigung

Problem Lösung Keine Anzeige auf ➜ Batterien polrichtig einlegen Basisstation/Sender ➜ Batterien wechseln Kein DCF Empfang ➜ DCF Empfang im Einstellungsmodus aktivieren ➜ Empfangsversuch in der Nacht abwarten ➜ Anderen Aufstellort für die Basisstation wählen ➜ Uhrzeit manuell einstellen ➜ Beseitigen der Störquellen ➜ Neuinbetriebnahme von der Basisstation gemäß Anleitung TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 61312 KLIMA@HOME - Funk-Thermo-Hygrometer

• Three transmitters (Cat.-Nr. 30.3180.IT)

• Wear chemical-resistant protective gloves and safety glasses when handling leaking batteries. Anzeige OFL Temperatur außerhalb des Messbereichs Anzeige OF Luftfeuchtigkeit außerhalb des Messbereichs Reichweite ca. 100 m (Freifeld) Übertragungsfrequenz 868 MHz Übertragungszeit alle 10 Sekunden Spannungsversorgung Basisstation: 3 x 1,5 V AA (Batterien nicht inklusive) 3 Sender: je 2 x 1,5 V AA (Batterien nicht inklusive) Basisstation Größe 128 x 32 (58) x 128 mm Gewicht 217 g (nur das Gerät) Sender Größe 44 (76) x 24 (56) x 160 (165) mm Gewicht 74 g (nur das Gerät) TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim. Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geän- dert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Num- mer auf unserer Homepage.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der R&TTE Direktive 1999/5/EG erfüllt. Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter [e-mail]. www.tfa-dostmann.de 06/15 TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 71514 KLIMA@HOME - Wireless thermo-hygrometer

14. Technische gegevens
