MANUALE UTENTE 30.3060.01 TFA

Vi ringraziamo per aver scelto l'apparecchio della TFA.

1. Prima di utilizzare l'apparecchio

• Leggete attentamente le istruzioni per l'uso. Avrete così modo di familiarizzare con il vostro nuovo apparecchio, di scoprirne tutte le funzioni e le componenti, di apprendere importanti dettagli sulla sua messa in funzione, di acquisire dimesti- chezza nel suo utilizzo e di usufruire di alcuni validi consigli da seguire in caso di guasti.

• Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il prodotto e di pregiudicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spettano per legge.

• Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso. Allo stesso modo, non siamo responsabili per eventuali misurazioni errate e per le con- seguenze che ne possono derivare.

• Prestate particolare attenzione alle misure di sicurezza!

• Conservate con cura queste istruzioni per l'uso!

• Istruzioni per l'uso

• Due etichette per contrassegnare le sedi dei trasmettitori

3. Tutte le applicazioni e tutti i vantaggi del vostro nuovo apparecchio

• Controllo del clima ambientale ed esterno

• Dotato di sensore interno e tre trasmettitori radio senza fili per monitorare la temperatura e la umidità del fino a quattro camere

• Valori massimi e minimi

• Misurazione del livello di comfort

• Orologio radiocontrollato con data

• Etichettatura individuale delle sedi dei trasmettitori

• Possibilità di collegamento con il WEATHERHUB-Gateway

4. Per la vostra sicurezza

• Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.

• Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del dispositivo. Attenzione!

Pericolo di lesioni:

• Tenete i dispositivi e le batterie lontano dalla portata dei bambini.

• Non gettare le batterie nel fuoco, non polarizzarle in maniera scorretta, non smontarle e non cer- care di ricaricarle. Pericolo di esplosione!

• Le batterie contengono acidi nocivi per la salute. Sostituite quanto prima le batterie quasi scari- che, in modo da evitare che si scarichino completamente. Non utilizzate mai contemporaneamente batterie usate e batterie nuove né batterie di tipi diversi.

6. Messa in funzione

6.1 Inserire le batterie

• Posizionare gli apparecchi su un tavolo ad una distanza di circa 1,5 metri l'uno dell'altro. Tenerli lontano da eventuali fonti di interferenza (dispositivi elettronici e impianti radio).

1. Aprire la vite del vano batteria del primo trasmettitore.

2. Inserire due batterie nuove tipo AA da 1,5 V, rispettando le corrette polarità.

3. Sul display vengono visualizzati in alternanza la temperatura e l'umidità misurata.

4. Richiudere di nuovo con cura il vano batteria.

• Ripetere i passaggi 1-4 per gli altri due trasmettitori.

• Aprire il vano batteria della stazione base e inserire tre batterie nuove tipo 1,5 V AA rispettando le corrette polarità.

• Tutti i segmenti LCD appaiono contemporaneamente brevemente.

• Richiudere di nuovo il vano batteria.

6.1.1 Ricezione dei trasmettitori

• Dopo la messa in funzione il trasmettitore esterno inizia automaticamente a trasmettere i valori esterni. Il simbolo della ricezione del segnale lampeggia sul display inferiore.

• I trasmettitori hanno ciascuno il proprio numero di serie (quattro cifre, alfanumerico). Questo numero di serie è stampato sul corrispondente trasmettitore e appare brevemente sul proprio display anche durante la messa in funzione. Il numero di serie è appare anche brevemente sul display della stazione base quando il trasmettitore è stato ricevuto dalla stazione base.

• Se non si ricevono i valori di misurazione, sul display viene visualizzato “- -”. Controllare le batte- rie e riprovare di nuovo. Rimuovere eventuali fonti d'interferenza.

• Se la stazione base ha ricevuto l'ora radiocontrollata è possibile avviare l'inizializzazione manual- mente. Selezionate con il tasto CH il corrispondente trasmettitore. Tenere premuto per tre secondi il tasto CH. La stazione base inizia a ricevere i valori di misurazione.

6.2 Ricezione del segnale radio DCF

• Dopo che ha completato la ricerca di trasmettitori, l'apparecchio inizia la ricerca del segnale DCF (segnale radio) e il simbolo di ricezione DCF lampeggia.

• Se il codice dell'ora è stato ricevuto entro 5-8 minuti, l'ora radiocontrollata, il data e il simbolo della ricezione del segnale DCF sono costantemente visualizzati sul display.

• La ricezione del segnale DCF avviene ogni ora dalle 01:00 fino alle 05:00. Se la ricezione non è avvenuta con successo a 05:00, la ricezione successiva è di nuovo alle 01:00 del mattino.

• Ci sono tre differenti simboli di ricezione: lampeggiante - Ricezione attiva Simbolo acceso - Ricezione molto buona Nessun simbolo - nessuna ricezione / impostare l'ora in modo manuale

• Nel caso in cui l’orologio non riesca a ricevere il segnale DCF (a causa di guasti, della distanza di trasmissione, ecc.), l'ora può essere impostata manualmente. L'orologio funziona come un norma- le orologio al quarzo (vedi: Impostazioni manuali).

Avvertenze sulla sicurezza del prodotto!

• Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.

• Proteggere dall’umidità.

• Il trasmettitore è resistente agli spruzzi d'acqua, ma non impermeabile. Se volete utilizzare il tras- mettitore nell'area esterna, cercare un luogo ombreggiato e al riparo dalla pioggia per il trasmetti- tore.

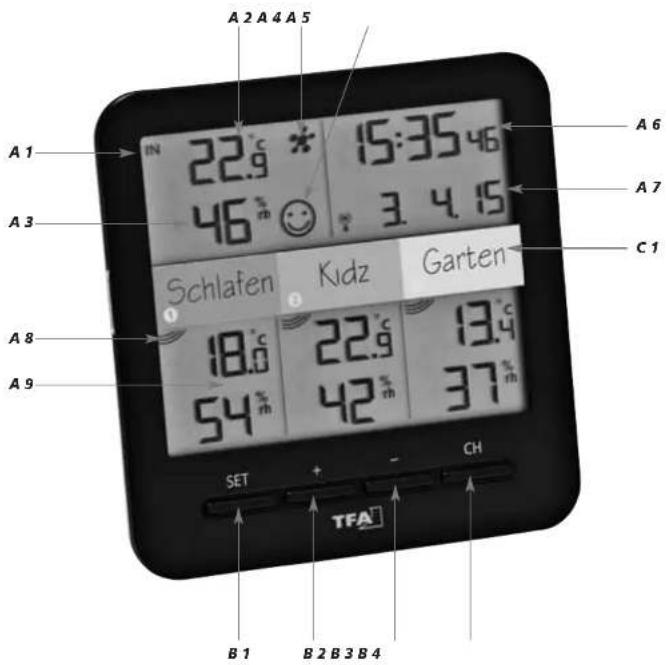

5.1 Stazione base (ricevitore)

A: Display (Fig. 1): Display superiore A 1: Simbolo per interno A 2: Temperatura interna A 3: Simbolo WeatherHub A 4: Umidità A 5: Simbolo per misurazione del livello di comfort A 6: Orologio con secondi A 7: Simbolo della ricezione del segnale DCF, data Indicazione 1, 2, e 3 per i trasmettitori 1-3 A 8: Simbolo di ricezione del trasmettitore A 9: Temperatura e umidità B: Tasti (Fig. 1): B 1: Tasto SET B 2: Tasto + B 3: Tasto - B 4: Tasto CH C: Struttura esterna (Fig. 1+2): C 1: Etichettatura individuale delle sedi dei trasmettitori C 2: Sistema di montaggio a parete C 3: Vano batteria C 4: Supporto (rimovibile)

5.2 Trasmettitore (Fig. 3):

D: Display: D 1: Temperatura e umidità in alternanza E: Struttura esterna: E 1: Vano batteria (fissato con vite) E 2: Supporto per il montaggio a parete o di appoggio E 3: Numero di serie (stampato sul retro) TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 163332 KLIMA@HOME - Termo-igrometro radiocontrollato

8.1.3 Impostazione del display 12 o 24 ore

• Impostare il sistema orario di 12 o 24 ore con il tasto + o - nella modalità impostazione.

Nel formato 12 ore compaiono sul display AM o PM (prima e dopo mezzogiorno).

8.1.4 Impostazione della temperatura

Premendo il tasto + o - nella modalità impostazione è possibile scegliere fra la visualizzazione della temperatura in gradi °C (gradi Celsius) o °F (gradi Fahrenheit).

8.2 Impostazione del collegamento dei WeatherHub

(solo è possibile utilizzare con un sistema WeatherHub)

Premendo il tasto + o - in modalità impostazione è possibile disattivare e attivare il segnale per la collegamento dei WeatherHub gateway.

A ricevimento attivato appare sul display il simbolo dei WeatherHub.

Ora è possibile collegare la stazione base al gateway dal sistema “WeatherHub”. I dati sono poi trasmessi via radio direttamente a un server tramite il modulo gateway e Internet. Con lo smar- tphone è possibile recuperare queste informazioni in qualsiasi momento.

Aprire l'applicazione WeatherHub e sul display appare un menu. Toccare “Add New Sensor“ e leg- gere il codice QR sul retro della stazione base.

Per ulteriori informazioni e una descrizione dettagliata, vedere www.tfa-dostmann.de/weatherhub

8.3 Funzione massima/minima

• Premere il tasto + nella modalità normale.

Sul display vengono visualizzati i valori di misurazione massimi dopo l'ultima disposizione.

Tenendo premuto il tasto + per tre secondi, i valori visualizzati vengono cancellati e viene ripristi- nato il valore attuale.

Premere il tasto - nella modalità normale.

Sul display vengono visualizzati i valori di misurazione minimi dopo l'ultima disposizione.

Tenendo premuto il tasto - per tre secondi, i valori visualizzati vengono cancellati e viene ripristi- nato il valore attuale.

Premere nuovamente il tasto + o -, per tornare alla visualizzazione in modalità normale.

8.4 Livello di comfort

• Smiley Temperatura Umidità

Sul display appare un volto amichevole quando la temperatura è tra 19°C e 25°C e l'umidità tra 40% e 60%. In caso contrario, sembra una faccia triste.

9. Posizionamento e fissaggio della stazione base e del trasmettitore esterno

• Con il supporto rimovibile situato nella parte posteriore è possibile disporre la stazione base in posizione verticale oppure fissarla a parete con il foro di sospensione. Evitare l’installazione in prossimità di altri apparecchi elettrici (televisori, computer, cellulari) e oggetti metallici pesanti.

Con il supporto rimovibile situato nella parte posteriore è possibile disporre il trasmettitore in posizione verticale oppure fissarla a parete con il foro di sospensione. Cercare un luogo ombreg- giato e al riparo dalla pioggia per il trasmettitore. (La luce diretta del sole falsifica la misurazione e l'umidità costante sforza inutilmente le componenti elettroniche).

7. Indicazione per la ricezione dell'ora radiocontrollata

L'ora viene trasmessa da un orologio atomico al cesio gestito dal Physikalisch Technische Bundesan- stalt di Braunschweig. La deviazione è inferiore a 1 secondo in un milione di anni. L'ora è codificata e trasmessa da Mainflingen vicino Francoforte con un segnale a frequenza DCF - 77 (77,5 kHz) entro un raggio di 1.500 km. L'orologio radiocontrollato riceve il segnale e lo converte per visualizzare l'ora precisa. Anche il passaggio tra ora solare e ora legale è automatico. La qualità della ricezione dipen- de molto dalla posizione geografica. In circostanze normali e in assenza di problemi di ricezione dovrebbe avvenire entro il raggio di 1.500 km da Francoforte. Rispettate le norme elencate qui di seguito:

La distanza raccomandata da qualsiasi fonte di interferenza come monitor di computer o televisori deve essere di almeno 1.5 - 2m.

All'interno di strutture in cemento armato (seminterrati, sovrastrutture) la ricezione del segnale è naturalmente più debole. In casi estremi si consiglia di sistemare l'unità vicino ad una finestra per ottenere una migliore ricezione del segnale.

Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti e la ricezione è possibile nella maggior parte dei casi. Una singola ricezione giornaliera è sufficiente a garantire la precisione e a mantenere la deviazione al di sotto di un secondo.

• Importante: Durante la ricezione attiva di trasmettitori o dell'ora radiocontrollata non sono possi- bili operazioni con i tasti.

Tenere premuto il tasto + o - in modalità impostazione per procedere velocemente.

L'apparecchio esce automaticamente dalla modalità impostazione se non si preme alcun tasto per più di 30 secondi.

8.1 Impostazioni manuali

Tenere premuto il tasto SET nella modalità normale.

Premendo nuovamente il tasto SET è possibile modificare una dopo l'altra le impostazioni per fuso orario (0 - predefinita), ricezione del segnale radio rCC (0 - predefinita), sistema orario 12 ore o 24 ore (24hr - predefinita), visualizzazione della temperatura (°C - predefinita), possibilità per il colle- gamento dei WeatherHub tr (0 - predefinita), ore, minuti, anno, mese e giorno. Impostare con il tasto - o +.

Confermare con il tasto SET.

In caso di corretta ricezione e il segnale DCF è attivo, l'ora impostata in modalità manuale viene sostituita.

8.1.1 Impostazione del fuso orario

In modalità impostazione è possibile effettuare la correzione del fuso orario (-9/+9).

La correzione del fuso orario è attiva dove è possibile ricevere il segnale DCF ma il fuso orario differisce da quello tedesco (ad esempio, +1 = un'ora dopo).

8.1.2 Impostazione della ricezione del segnale radio

• Premendo il tasto + o - nella modalità impostazione è possibile disattivare o attivare della ricezione del segnale radio.

Si la ricezione del segnale radio è disattivata è necessario impostare l'ora manualmente. TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 173534 KLIMA@HOME - Termo-igrometro radiocontrollato

➜ Avviate la sintonizzazione manuale ➜ Cercate nuove posizioni per il trasmettitore e/o il stazione base ➜ Diminuite la distanza tra il trasmettitore e il stazione base ➜ Eliminare fonti di interferenza Indicazione non corretta ➜ Sostituire le batterie Qualora il vostro apparecchio continui a non funzionare nonostante queste procedure, rivolgetevi al rivenditore presso il quale lo avete acquistato.

Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati. È assolutamente vietato gettate le batterie tra i rifiuti domestici. In qualità di consumatori, siete tenuti per legge a consegnare le batterie usate al nego- ziante o ad altri enti preposti al riciclaggio in conformità alle vigenti disposizioni nazio- nali o locali, ai fini di uno smaltimento ecologico. Le sigle dei metalli pesanti contenuti sono: Cd=cadmio, Hg=mercurio, Pb=piombo Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE). Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolta per lo smaltimen- to di apparecchiature elettriche ed elettroniche ai fini di uno smaltimento ecologico.

Campo di misura Temperatura interna -10 °C… +60°C (+14 °F …+140 °F) Umidità interna 1% a 99% Tempo di trasmissione ogni 16 secondi Temperatura trasmettitore -40 °C… +60 °C (-40 °F …+140 °F) Precisione temperatura ±1 °C Risoluzione temperatura 0,1 °C Umidità trasmettitore 1% a 99% Precisione umidità ±3% rH (@ 35 … 75% rH) Risoluzione umidità 1 % Indicazione OF.L Temperatura fuori dal campo di misura Indicazione OF Umidità fuori dal campo di misura Raggio d'azione ca. 100 metri al massimo

Verificare se il trasferimento dei valori di misura alla stazione base da parte del trasmettitore situato nel luogo cui esso è destinato ha luogo correttamente (raggio d’azione in campo libero circa 100 metri), in caso di pareti spesse, in particolare con parti metalliche, il raggio d’azione del trasmettitore potrà ridursi notevolmente.

Se necessario, cercate nuove posizioni per il trasmettitore e/o il stazione base.

10. Etichettatura dei siti trasmittenti

• Se avete il trasmettitore 1-3 installato in modo permanente nella loro posizione desiderata, è pos- sibile utilizzare i tre indicatori in etichetta di base con il proprio nome. Il pacchetto comprende due strisce da scegliere.

Tirare fuori la striscia alla cavità al centro dello schermo. Etichettare le strisce con una penna adatta. Ovviamente si può utilizzare anche un propria etichetta (ad esempio di carta laminata o cartoncino). Far scorrere la striscia di nuovo nella scanalatura posteriore.

11. Cura e manutenzione

• Per pulire i dispositivi utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o abrasivi.

Rimuovere le batterie, se non si utilizza i dispositivi per un periodo prolungato.

Collocare i dispositivi in un luogo asciutto.

11.1 Sostituzione delle batterie

• Quando il simbolo della batteria appare nella linea del display di un canale, cambiare le batterie nel trasmettitore rispettive.

Cambiare le batterie della stazione base, se il simbolo della batteria appare sul display dei valori interni.

• Attenzione: dopo aver sostituito le batterie è necessario ristabilire il contatto tra il trasmettitore e la stazione base, pertanto cambiate sempre le batterie contemporaneamente ad entrambi i dispo- sitivi oppure avviate manualmente la ricerca del trasmettitore.

Problema Risoluzione del problema Nessuna indicazione ➜ Inserire le batterie rispettando le corrette polarità sul display della stazione ➜ Sostituire le batterie base/trasmettitore Nessun ricezione DCF ➜ È possibile attivare della ricezione del segnale radio nella modalità impostazione ➜ Attendere il tentativo notturno di ricezione ➜ Cercare nuove posizioni per la stazione base ➜ Inserire l'orologio manualmente ➜ Eliminare fonti di interferenza ➜ Riavviate la stazione base secondo le istruzioni Nessuna ricezione ➜ Nessuna stazione installata del trasmettitore ➜ Controllare le batterie del trasmettitore Indicazione “--.-” (non utilizzare le batterie ricaricabili!) ➜ Riavviate il trasmettitore e la stazione base secondo le istruzioni TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 183736 KLIMA@HOME - Termo-igrometro radiocontrollato

• Draag handschoenen die bestand zijn tegen chemicaliën en een beschermbril wanneer u met uit- gelopen batterijen hanteert! Frequenza di ricezione 868 MHz Tempo di trasmissione ogni 10 secondi Alimentazione Stazione base : 3 batterie AA da 1,5 V (non fornite) 3 Trasmettitori: ciascuno 2 batterie AA da 1,5 V (non fornite) Stazione base Dimensioni esterne 128 x 32 (58) x 128 mm Peso: 217 g (solo apparecchio) Trasmettitore Dimensioni esterne 44 (76) x 24 (56) x 160 (165) mm Peso 74 g (solo apparecchio) TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim. È vietata la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autorizzazione della TFA Dostmann. I dati tecnici corrispondono allo stato del prodotto al momento della stampa e possono cambiare senza preavviso. È possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il numero di articolo sul nostro sito.

DICHIARAZIONE DI CONFORMITÀ ’UE

Con la presente dichiariamo che questo impianto radio adempie alle prescrizioni sostanziali della direttiva R&TTE 1999/5/CE. Una copia firmata e datata della Dichiarazione di Conformità è disponibile, su richiesta all'indirizzo info@tfa- dostmann.de. www.tfa-dostmann.de 06/15 TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 193938 KLIMA@HOME - Draadloze thermo-hygrometer
