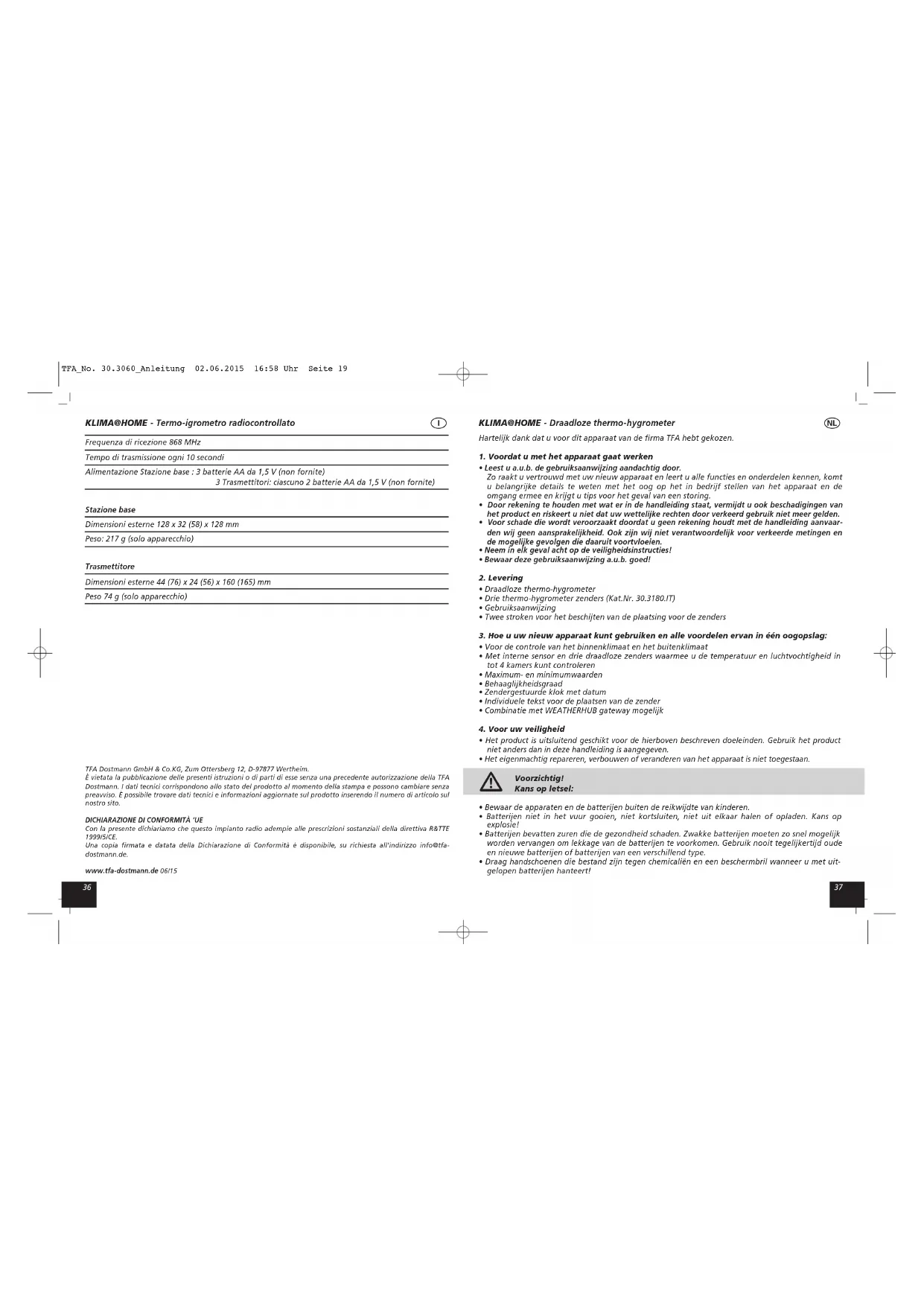

GEBRUIKSAANWIJZING 30.3060.01 TFA

Hartelijk dank dat u voor dit apparaat van de firma TFA hebt gekozen.

1. Voordat u met het apparaat gaat werken

• Leest u a.u.b. de gebruiksaanwijzing aandachtig door. Zo raakt u vertrouwd met uw nieuw apparaat en leert u alle functies en onderdelen kennen, komt u belangrijke details te weten met het oog op het in bedrijf stellen van het apparaat en de omgang ermee en krijgt u tips voor het geval van een storing.

• Door rekening te houden met wat er in de handleiding staat, vermijdt u ook beschadigingen van het product en riskeert u niet dat uw wettelijke rechten door verkeerd gebruik niet meer gelden.

• Voor schade die wordt veroorzaakt doordat u geen rekening houdt met de handleiding aanvaar- den wij geen aansprakelijkheid. Ook zijn wij niet verantwoordelijk voor verkeerde metingen en de mogelijke gevolgen die daaruit voortvloeien.

• Neem in elk geval acht op de veiligheidsinstructies!

• Bewaar deze gebruiksaanwijzing a.u.b. goed!

• Twee stroken voor het beschijten van de plaatsing voor de zenders

3. Hoe u uw nieuw apparaat kunt gebruiken en alle voordelen ervan in één oogopslag:

• Voor de controle van het binnenklimaat en het buitenklimaat

• Met interne sensor en drie draadloze zenders waarmee u de temperatuur en luchtvochtigheid in tot 4 kamers kunt controleren

• Maximum- en minimumwaarden

• Behaaglijkheidsgraad

• Zendergestuurde klok met datum

• Individuele tekst voor de plaatsen van de zender

• Combinatie met WEATHERHUB gateway mogelijk

4. Voor uw veiligheid

• Het product is uitsluitend geschikt voor de hierboven beschreven doeleinden. Gebruik het product niet anders dan in deze handleiding is aangegeven.

• Het eigenmachtig repareren, verbouwen of veranderen van het apparaat is niet toegestaan. Voorzichtig!

• Bewaar de apparaten en de batterijen buiten de reikwijdte van kinderen.

• Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Kans op explosie!

• Batterijen bevatten zuren die de gezondheid schaden. Zwakke batterijen moeten zo snel mogelijk worden vervangen om lekkage van de batterijen te voorkomen. Gebruik nooit tegelijkertijd oude en nieuwe batterijen of batterijen van een verschillend type.

6. Inbedrijfstelling

6.1 Plaatsen van de batterijen

• Leg de apparaten op een afstand van ca. 1,5 meter van elkaar op een tafel. Vermijd de nabijheid van eventuele stoorbronnen (elektronische apparaten en zendergestuurde installaties).

1. Open het dichtgeschroefde batterijvak van de eerste zender.

2. Plaats er twee nieuwe batterijen 1,5 V AA in. Batterijen met de juiste poolrichting plaatsen.

3. Op het display verschijnt de gemeten temperatuur en de luchtvochtigheid afwisselend.

4. Sluit het batterijvak weer zorgvuldig.

• Herhaal stappen 1-4 voor de andere twee zenders.

• Maak het batterijvak van het basisapparaat open en plaats er drie nieuwe batterijen 1,5 V AA in. Batterijen met de juiste poolrichting plaatsen.

• Alle schermsegmenten verschijnen kort.

• Sluit het batterijvak weer.

6.1.1 Ontvangst van de zenders

• Na het plaatsen van de batterijen in de zender begint de zender automatisch met de transmissie van de meetwaarden. Het symbool voor de radio ontvangst knippert.

• De zenders hebben ieder hun eigen serienummer (vier cijfers, alfanumeriek). Dit serienummer is gedrukt op de betreffende zender en verschijnt kort in hun eigen display ook bij de inbedrijfstel- ling van de zender.

• Het serienummer verschijnt wanneer de zender de signalen ontvangt van het basisapparaat, ver- schijnt ook kort op het display van het basisapparaat.

• Worden de meetwaarden niet ontvangen, verschijnt „- -” op het display. Test de batterijen en begin opnieuw. Verwijder eventuele stoorbronnen.

• Zodra het basisapparaat de zendergestuurde tijd ontvangt kunt u de initiatie ook handmatig star- ten. Kies met de CH toets de desbetreffende zender. Houdt de CH toets drie seconden ingedrukt. Het basisapparaat probeert de meetwaarden te ontvangen.

6.2 Ontvangst van het radiografische DCF signaal

• Nadat het apparaat het zoeken naar zenders heeft afgerond, begint het apparaat met het scan- nen van het DCF-signaal (radio klok) en het DCF-ontvangst symbool knippert.

• Als na 5-8 minuten de ontvangst succesvol is, verschijnt de zendergestuurde tijd, het DCF-ont- vangstsymbool en de datum permanent op het display.

• Het DCF-signaalontvangst vindt dagelijks tussen 1:00 en 5:00 uur plaats. Is het ook om 5:00 uur niet gelukt, dan probeert het DCF-signaal het de volgende dag om 1:00 uur opnieuw.

• Er zijn drie verschillende radiografische ontvangstsymbolen: knippert - ontvangst is actief blijft staan - ontvangst is goed geen symbool - geen ontvangst / de tijd manueel instellen

• Als de zendergestuurde klok geen DCF-signaal ontvangt (wegens storingen, afstand, enz.), kunt u de tijd ook handmatig instellen. De DCF-ontvangsymbool verdwijnt en de klok werkt dan als een gewone kwartsklok (zie: manuele instellingen).

Belangrijke informatie voor de productveiligheid!

• Stel het apparaat niet bloot aan extreme temperaturen, trillingen en schokken.

• Tegen vocht beschermen.

• De zenders zijn tegen spatwater beschermd maar niet waterdicht. Wilt u de zender buiten gebrui- ken, zoek dan een tegen regen beschermde plaats uit voor de zender.

A: Display (Fig. 1): Display boven A 1: Symbool voor binnen A 2: Binnentemperatuur A 3: Symbool voor WeatherHub A 4: Luchtvochtigheid A 5: Symbool voor behaaglijkheidsgraad A 6: Tijd met seconden A 7: DCF-Symbool, datum Weergave voor zender 1-3 A 8: Zender ontvangst symbool A 9: Temperatuur en luchtvochtigheid B: Toetsen (Fig. 1): B 1: SET toets B 2: + toets B 3: - toets B 4: CH toets C: Behuizing (Fig. 1+2): C 1: Individuele tekst voor de plaatsen van de zender C 2: Wandbevestiging C 3: Batterijvak C 4: Standaard (wegneembaar)

5.2 Zender (Fig. 3):

D: Display: D 1: Temperatuur en luchtvochtigheid afwisselend E: Behuizing: E 1: Batterijvak (vastgeschroefd) E 2: Systeem voor de standaard (bevestigen aan een muur of plaatsen op een tafel) E 3: Vast serienummer (gedrukt op de achterkant) TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 204140 KLIMA@HOME - Draadloze thermo-hygrometer

8.1.3 Instelling van de 12- of 24 uurtijdsysteem

• In de instelmodus kunt u met de + of - toets het 12- of 24-uurtijdsysteem met de + of - toets selec- teren.

Bij het 12-uren-systeem verschijnt op het display PM (na 12h).

8.1.4 Instelling van de weergave van de temperatuur

In de instelmodus kunt u met de + of - toets tussen de weergave van de temperatuur in °C (graden Celsius) of °F (graden Fahrenheit) kiezen.

8.2 Instelling van de WeatherHub verbinding (alleen bruikbaar met een WeatherHub systeem)

In de instelmodus kunt u met de + of - toets de ontvangst van de gateway verbinding deactiveren of activeren.

Nadat u de ontvangst activeert heeft, verschijnt op het display het WeatherHub symbool.

U kunt nu het basisapparaat aansluiten op de poort van het systeem „WeatherHub”. Uw data wordt vervolgens overgedragen door de radio via de gateway module en door het internet rechtstreeks naar de server. Met uw smartphone kunt u deze informatie op elk gewenst moment opvragen.

Wanneer u de WeatherHub app opent, is het overzicht weergegeven. Tik op „Add New Sensor” en scan de QR-code op de achterkant van het basisapparaat.

Voor meer informatie en een gedetailleerde beschrijving, zie www.tfa-dostmann.de/weatherhub

8.3 Maximum/Minimum-functie

• Druk op de + toets in de normaal-modus.

verschijnt op het display.

Op het display verschijnen de maximum meetwaarden sinds de laatste terugzetten.

Houdt u de + toets drie seconden ingedrukt, worden de waarden gewist en op de actuele waar- den teruggezet.

Druk op de - toets in de normaal-modus.

verschijnt op het display.

Op het display verschijnen de minimale meetwaarden sinds de laatste terugzetten.

Houdt u de - toets drie seconden ingedrukt, worden de waarden gewist en op de actuele waarden teruggezet.

Druk nog eens op de + of - toets om naar de normaalmodus terug te keren.

• Smiley Temperatuur Luchtvochtigheid

Op het display verschijnt een vrolijk gezicht als de temperatuur tussen 19°C en 25°C en de vochtig- heid op 40% tot 60%. Anders verschijnt een droevig gezicht.

9. Opstellen en bevestigen van het basisapparaat en zender

• U kunt het basisapparaat met de afneembare standaard aan de achterkant opstellen of met het ophangoog aan de muur bevestigen. Vermijd de nabijheid van andere elektrische apparaten (tele- visie, computer, radiografische telefoons) en massieve metalen voorwerpen.

U kunt de zender met de afneembare standaard aan de achterkant opstellen of met het ophang- oog aan de muur bevestigen. Zoek een schaduwrijke en een tegen regen beschermde plaats uit voor de zender, (direct zonlicht vervalst de meetwaarden en continue vochtigheid belast de elek- tronische componenten onnodig).

7. Aanwijzing voor het ontvangst van het zendergestuurde tijdsignaal

De tijdbasis voor de radiografisch bestuurde tijd is een cesium-atoomklok van het Physikalisch Tech- nische Bundesanstalt Braunschweig. Met een afwijking van minder dan 1 seconde in één miljoen jaar. De tijd is gecodeerd en wordt vanuit Mainflingen in de buurt van Frankfurt aan de Main door een DCF-77 (77,5 kHz) frequentiesignaal uitgezonden met een bereik van ongeveer 1500 km. Uw zendergestuurde klok ontvangt dit signaal en zet het om in de precieze tijd. Zelfs de overgang van zomer- naar wintertijd gebeurt automatisch. De kwaliteit van de ontvangst hangt in belangrijke mate af van de geografische ligging. Normaliter zouden er binnen een straal van 1500 km rondom Frankfurt geen ontvangstproblemen mogen zijn. Let alstublieft op het volgende:

De afstand van mogelijke storingsbronnen zoals computerbeeldschermen of tv-toestellen dient tenminste 1,5 à 2 meter te zijn.

In ruimten met gewapend beton (kelders, torenflats) wordt het signaal uiteraard verzwakt ont- vangen. In extreme gevallen is het aan te bevelen, het toestel dichter bij het raam te zetten en / of u draait het apparaat om een beter ontvangst te verkrijgen.

's Nachts zijn atmosferische storingen over het algemeen minder ernstig en is ontvangst in de meeste gevallen wel mogelijk. Een enkele ontvangst per dag is voldoende om de tijdsafwijking onder 1 seconde te houden.

• Belangrijk: tijdens de receptie van de zender en de zendergestuurde tijd is een operatie niet mogelijk.

Houdt u de + of - toets in de overeenkomstige instelmodus ingedrukt, komt u in de snellop.

Het apparaat verlaat automatisch de instelmodus, als er langer dan 30 seconden geen toets wordt ingedrukt.

LCD verschijnt op het display en 4 (standaardinstelling) knippert.

U kunt nu met de + of - toets de uren instellen.

Druk nog eens op de SET toets, dan kunt u zich begeven naar de weergave van de tijdzone (0 - standaardinstelling), de ontvangst van het radiosignaal rCC (On - standaardinstelling), het 12 uur- of 24-uurtijdsysteem (24hr - standaardinstelling), de weergave van de temperatuur (°C - stan- daardinstelling), de mogelijkheid voor de aansluiting van de WeatherHub tr (On - standaardinstel- ling), het uur, de minuten, het jaar, de maand en de dag en met de - of + toets instellen.

Bevestig met de SET toets.

Wanneer de ontvangst van het DCF signaal geslaagd is en wanneer de DCF-ontvangst geactiveerd is, wordt de handmatig ingestelde tijd overschreven.

8.1.1 Instelling van de tijdzone

In de instelmodus kunt u een correctie van de tijdzone (-9/+9) maken.

Instellen van een correctie voor de tijdzone is vereist wanneer het DCF-signaal wel kan worden ontvangen, maar de tijdzone van de DCF tijd afwijkt (bijvoorbeeld, +1 = één uur later).

8.1.2 Instelling van de ontvangst van het radiosignaal

• In de instelmodus kunt u met de + of - toets de DCF ontvangst deactiveren of activeren.

Nadat u de ontvangst gedeactiveerd heeft, moet u de tijd handmatig instellen. TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 214342 KLIMA@HOME - Draadloze thermo-hygrometer

➜ Zoek een nieuwe plaats voor zender en/of basisapparaat ➜ Afstand tussen zender en basisapparaat verminderen ➜ Verwijder stoorbronnen Geen correcte indicatie ➜ Vervang de batterijen Neem contact op met de dealer bij wie u dit product gekocht heeft als uw apparaat ondanks deze maatregelen nog steeds niet werkt.

Dit product is vervaardigd van hoogwaardige materialen en onderdelen, die kunnen worden gerecy- cled en hergebruikt. Batterijen en accu's mogen niet met het huisvuil worden weggegooid. Als consument bent u wettelijk verplicht om gebruikte batterijen en accu's bij uw dealer af te geven of naar de daarvoor bestemde containers volgens de nationale of lokale bepalingen te brengen om een milieuvriendelijk verwijderen te garanderen. De benamingen van de zware metalen zijn: Cd=cadmium, Hg=kwikzilver, Pb=lood Dit apparaat is gemarkeerd in overeenstemming met de EU-richtlijn (WEEE) over het ver- wijderen van elektrisch en elektronisch afval. Dit product mag niet met het huisvuil worden weggegooid. De gebruiker is verplicht om de apparatuur af te geven bij een als zodanig erkende plek van afgifte voor het verwij- deren van elektrisch en elektronisch apparatuur om een milieuvriendelijk verwijderen te garanderen.

14. Technische gegevens

Meetbereik Temperatuur voor binnen -10 °C… +60°C (+14 °F …+140 °F) Luchtvochtigheid voor binnen 1% tot 99% Zendtijd elke 16 seconden Temperatuur voor de zender -40 °C… +60 °C /-40 °F…+140 °F Precisie Temperatuur ±1°C Resolutie Temperatuur 0,1 °C Luchtvochtigheid voor de zender 1% tot 99% Precisie Luchtvochtigheid ±3% rH (@ 35 … 75% rH) Resolutie Luchtvochtigheid 1 % Indicatie OF.L Temperatuur buiten het meetbereik Indicatie OF Luchtvochtigheid buiten het meetbereik Reikwijdte maximaal 100 meter (vrijveld )

Controleer of een overdracht van de meetwaarden van de zender op de gewenste opstellings- plaats naar het basisapparaat plaatsvindt (reikwijdte vrij veld ca. 100 meter). Massieve wanden, in het bijzonder met metalen delen, kunnen de reikwijdte van de zender aanzienlijk beperken.

Zoek eventueel een nieuwe plaats voor de zender en/of het basisapparaat.

10. Label van de zender

• Als u de zender 1-3 permanent op hun gewenste locatie geïnstalleerd hebt, kunt u de drie indica- toren op het basis-label met een eigen naam voorzien. Het pakket omvat twee stroken om uit te kiezen.

Trek de strip op de uitsparing in het midden van het scherm. Beschrijf de strippen met een geschik- te pen. U kunt natuurlijk zelf een bijpassende sierlijst (bijvoorbeeld gemaakt van gelamineerd papier of karton). Schuif de strip terug in de groef.

11. Schoonmaken en onderhoud

• Maak de apparaten met een zachte, enigszins vochtige doek schoon. Geen schuur- or oplosmidde- len gebruiken!

Verwijder de batterijen, als u de apparaten langere tijd niet gebruikt.

Bewaar de apparaten op een droge plaats.

• Wanneer het batterijsymbool in het display van een kanaal verschijnt, vervang de batterijen in de respectievelijke zender.

Wanneer het batterijsymbool op het display van de binnenwaarden verschijnt, vervang de batterij- en in het basisapparaat.

• Attentie: bij een batterijwissel moet het contact tussen de zender en de basisapparaat weer wor- den hersteld – dus altijd beide apparaten van nieuwe batterijen voorzien en de handmatige zen- der zoeker starten.

Probleem Oplossing Geen indicatie op het ➜ Batterijen met de juiste poolrichtingen plaatsen basisapparaat/zender ➜ Vervang de batterijen Geen DCF ontvangst ➜ In de instelmodus kunt u de DCF ontvangst activeren ➜ Ontvangstpoging in de nacht afwachten ➜ Zoek een nieuwe opstellingsplaats voor het basisapparaat ➜ Manueel instellen van de tijd ➜ Verwijder stoorbronnen ➜ Basisapparaat opnieuw volgens de handleiding in bedrijf stellen Geen ontvangst ➜ Geen zender geïnstalleerd van de zender ➜ Batterijen van de zender controleren (geen accu’s gebruiken!) Indicatie „---” ➜ Zender en basisapparaat opnieuw volgens de handleiding in bedrijf stellen ➜ Manuele zenderzoeker opnieuw volgens de handleiding in bedrijf stellen TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 224544 KLIMA@HOME - Draadloze thermo-hygrometer

• Utilice guantes protectores resistentes a productos químicos y gafas protectoras si manipula pilas con fugas de líquido! Transmissie frequentie 868 MHz Zendtijd elke 10 seconden Spanningsvoorziening Basisapparaat: Batterijen 3 x 1,5 V AA (niet inclusief) 3 zender: Batterijen elke 2 x 1,5 V AA (niet inclusief) Basisapparaat Afmetingen behuizing 128 x 32 (58) x 128 mm Gewicht 217 g (alleen het apparaat) Zender Afmetingen behuizing 44 (76) x 24 (56) x 160 (165) mm Gewicht 74 g (alleen het apparaat) TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim. Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gepubli- ceerd. De technische gegevens van dit apparaat zijn actueel bij het ter perse gaan en kunnen zonder voorafgaande informatie worden gewijzigd. De nieuwste technische gegevens en informatie over uw product kunt u vinden door het invoeren van het artikelnummer op onze homepage. EU-CONFORMITEITSVERKLARING Hiermee verklaren wij, dat deze radiografische installatie voldoet aan de belangrijkste eisen van de R&TTE richtlijn 1999/5/EG. Een kopie van de getekende en gedateerde Conformiteitsverklaring is op verzoek beschikbaar via info@tfa-dost- mann.de. www.tfa-dostmann.de 06/15 TFA_No. 30.3060_Anleitung 02.06.2015 16:58 Uhr Seite 234746 KLIMA@HOME - Termo-higrómetro inalámbrica
