Produkttyp	Funk-Thermometer (Basisstation und Sender)
Marke	TFA
Modell	LOGOneo 30.3071
Abmessungen Basisstation	64 x 26 x 155 mm
Gewicht Basisstation	92 g
Abmessungen Außensender	48 x 26 x 129 mm
Gewicht Außensender	62 g
Stromversorgung Basisstation	2 AA 1,5 V Batterien (nicht enthalten)
Stromversorgung Sender	2 AA 1,5 V Batterien (nicht enthalten)
Messbereich Innentemperatur	0°C bis 50°C
Messbereich Außentemperatur	-40°C bis 60°C
Übertragungsreichweite	Ca. 100 m (Freifeld)
Übertragungsfrequenz	433 MHz
Maximale Sendeleistung	Unter 10 mW
Hauptfunktionen	Anzeige Innen-/Außentemperatur (bis zu 3 Sendern), Max/Min-Werte, Uhr, automatischer Kanalwechsel
Anzeigetyp	LCD
Befestigung	Auf ebener Fläche oder Wandmontage
Lieferumfang	Basisstation, Sender (Ref. 30.3250.02), Bedienungsanleitung
Pflege und Reinigung	Mit einem weichen, feuchten Tuch reinigen, keine Lösungsmittel verwenden
Sicherheit	Basisstation vor Feuchtigkeit schützen; Sender spritzwassergeschützt; Batterien außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile	AA-Batterien; zusätzlicher Sender (Ref. 30.3250.02)
Reparatur	Nicht selbst reparieren, bei anhaltenden Problemen den Verkäufer kontaktieren
Zertifizierungen	Entspricht der Richtlinie 2014/53/EU
Entsorgung	Nicht in den Hausmüll geben, zur Wertstoffsammelstelle bringen

Häufig gestellte Fragen - LOGOneo 30.3071 TFA

Wie lege ich die Batterien in die Basisstation und den Sender ein?

Öffnen Sie das Batteriefach des Geräts. Legen Sie zwei AA 1,5 V Batterien unter Beachtung der Polarität (+/-) ein. Schließen Sie das Fach. Alle Segmente leuchten kurz auf.

Was tun, wenn das Display der Basisstation nichts anzeigt?

Überprüfen Sie die Polarität der Batterien und ersetzen Sie sie bei Bedarf. Verwenden Sie unbedingt neue Batterien und keine Akkus.

Wie synchronisiere ich den Außensender mit der Basisstation?

Legen Sie die Batterien in den Sender ein, der Schalter auf Kanal 1. Auf der Basisstation blinkt das Empfangssymbol. Falls der Empfang fehlschlägt, drücken Sie die Taste + / CHANNEL an der Station 3 Sekunden lang, dann die Taste TX am Sender.

Wie stelle ich die Uhrzeit an der Basisstation ein?

Halten Sie die Taste SET/MAX/MIN 3 Sekunden lang gedrückt. Die Zeitanzeige blinkt. Stellen Sie mit der Taste + / CHANNEL die Stunden und Minuten ein. Bestätigen Sie mit SET/MAX/MIN.

Wie werden die maximalen und minimalen Temperaturwerte angezeigt?

Im Normalmodus drücken Sie die Taste SET/MAX/MIN. Das Display zeigt 'max' und dann die Max-Temperaturen. Erneutes Drücken zeigt die Min-Temperaturen ('min'). Ein dritter Druck kehrt in den Normalmodus zurück.

Wie setze ich die maximalen und minimalen Werte zurück?

Für einen manuellen Reset halten Sie die Taste SET/MAX/MIN gedrückt, während die Max- oder Min-Werte angezeigt werden. Für einen täglichen automatischen Reset aktivieren Sie die Option AUTO ON im Einstellmodus.

Was tun, wenn die Außentemperatur '--,-' anzeigt?

Das bedeutet, dass kein Signal empfangen wird. Überprüfen Sie die Batterien des Senders, bringen Sie die Geräte näher zusammen, beseitigen Sie Störquellen (Fernseher, Computer) und starten Sie die Suche manuell mit der Taste + / CHANNEL und TX.

Wie füge ich einen zweiten Außensender hinzu?

Wählen Sie mit dem Schalter im Batteriefach des Senders einen anderen Kanal (1, 2 oder 3). Legen Sie die Batterien ein. Drücken Sie auf der Basisstation + / CHANNEL, um den Kanal auszuwählen, und drücken Sie dann 3 Sekunden lang, um die alte Registrierung zu löschen. Drücken Sie TX am Sender, um die Daten zu übertragen.

Welche Sicherheitsvorkehrungen muss ich beachten?

Halten Sie Batterien von Kindern fern (Verschluckungsgefahr). Werfen Sie Batterien nicht ins Feuer, schließen Sie sie nicht kurz. Ersetzen Sie schwache Batterien rechtzeitig. Die Basisstation darf nicht Feuchtigkeit ausgesetzt werden. Der Sender ist spritzwassergeschützt, aber nicht wasserdicht.

Wie reinige ich das Thermometer?

Verwenden Sie ein weiches, feuchtes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Vermeiden Sie das Eindringen von Feuchtigkeit in das Gerät.

BEDIENUNGSANLEITUNG LOGOneo 30.3071 TFA

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

D

Bevor Sie mit dem Gerät arbelten: Lesen Sie sich bitte die Bedlenungsanleitung genau durch.

Die Bedienungsanleitung liegt dem Gerät bei oder zum Download unter www.tfa-dostmann.de/service/downloads/anleitungen

Verwenden Sie das Gerät nicht anders, als in der Anleitung dargestellt wird. Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

Beachten Sie besonders die Sicherheitshinweise! Bewahren Sie die Bedienungsanleitung gut auf!

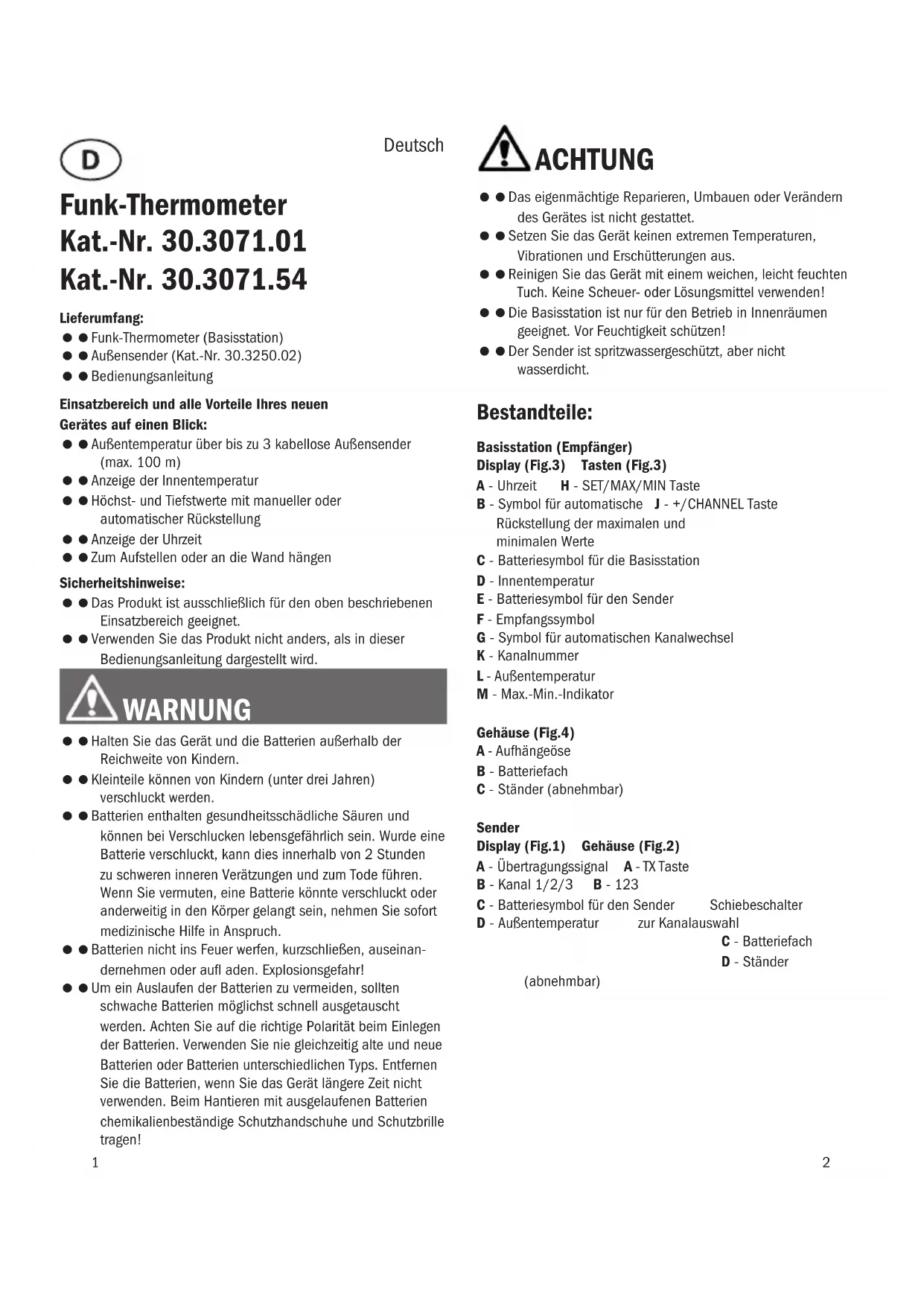

Funk-Thermometer Kat.-Nr. 30.3071.01 Kat.-Nr. 30.3071.54

Lieferumfang:

● ● Funk-Thermometer (Basisstation)
● Außensender (Kat.-Nr. 30.3250.02)
● Bedienungsanleitung

Einsatzbereich und alle Vorteile Ihres neuen

Gerätes auf einen Blick:

● Außentemperatur über bis zu 3 kabellose Außensender (max. 100 m)
● Anzeige der Innentemperatur
- ● Höchst- und Tiefstwerte mit manueller oder automatischer Rückstellung
● ● Anzeige der Uhrzeit
● ● Zum Aufstellen oder an die Wand hängen

Sicherheitshinweise:

● ● Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet.
● ● Verwenden Sie das Produkt nicht anders, als in dieser Bedienungsanleitung dargestellt wird.

WARNUNG

● ● Halten Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern.
- Kleinteile können von Kindern (unter drei Jahren) verschluckt werden.
- Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
- ● Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufl aden. Explosionsgefahr!
- Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

ACHTUNG

● Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
- ● Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
- Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
● Die Basisstation ist nur für den Betrieb in Innenräumen geeignet. Vor Feuchtigkeit schützen!
● Der Sender ist spritzwassergeschützt, aber nicht wasserdicht.

Bestandteile:

Basisstation (Empfänger)

Display (Fig.3) Tasten (Fig.3)

A - Uhrzeit H - SET/MAX/MIN Taste

B - Symbol für automatische J - +/CHANNEL Taste Rückstellung der maximalen und minimalen Werte

C - Batteriesymbol für die Basisstation

D - Innentemperatur

E - Batteriesymbol für den Sender

F - Empfangssymbol

G - Symbol für automatischen Kanalwechsel

K - Kanalnummer

L - Außentemperatur

M - Max.-Min.-Indikator

Gehäuse (Fig.4)

A - Aufhängeöse
B - Batteriefach
C - Ständer (abnehmbar)

Sender

Display (Fig.1) Gehäuse (Fig.2)

A - Übertragungssignal A - TX Taste
B - Kanal 1/2/3 B - 123
C - Batteriesymbol für den Sender Schiebeschalter
D - Außentemperatur zur Kanalauswahl

C - Batteriefach

D - Ständer

(abnehmbar)

Inbetriebnahme

Einlegen der Batterien

• Legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).
• Öffnen Sie das Batteriefach des Außensenders und legen Sie zwei neue Batterien 1,5 V AA polrichtig ein. Alle LCD-Segmente werden kurz angezeigt. Die Temperatur erscheint auf dem Display. Der Schiebeschalter ist auf Kanal 1 eingestellt.
  ● ● Schließen Sie das Batteriefach wieder.
• • Öffnen Sie das Batteriefach der Basisstation.
• Legen Sie zwei neue Batterien 1,5 V AA polrichtig ein. Alle Segmente werden kurz angezeigt. Die Innentemperatur erscheint auf dem Display.
  ● ● Schließen Sie das Batteriefach wieder.

Empfang des Außensenders

● Die Basisstation versucht nun, die Außentemperatur zu empfangen und das Empfangssymbol (Fig.3 F) blinkt.
- ● Bei erfolgreichem Empfang werden die Außentemperatur (Fig.3 L) und das Empfangssymbol 📋ständig auf dem Display der Basisstation angezeigt.

• Wird die Außentemperatur nicht empfangen, bleibt „- - - “ auf dem Display der Basisstation stehen. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch.
• Sie können den Funkempfang auch manuell aktivieren. Halten Sie die + / CHANNEL Taste (Fig.3 J) auf der Basisstation für drei Sekunden gedrückt. Das Funkempfangs symbol für den Außensender blinkt.

- Drücken Sie nun die TX Taste (Fig.2 A) im Batteriefach des Senders. Die Übertragung der Daten erfolgt sofort und bei erfolgreichem Empfang wird die Außentemperatur auf der Basisstation angezeigt.

Bedienung

- Das Gerät verlässt automatisch den Einstellmodus, wenn für 20 Sekunden keine Taste gedrückt wird.

Einstellungen

• Halten Sie die SET/MAX/MIN Taste (Fig.3 H) für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen.
  ● ● Die Stundenanzeige blinkt im Display.
• Stellen Sie mit der + / CHANNEL Taste (Fig. 3 J) die Stunden ein. Halten Sie die + / CHANNEL Taste gedrückt, gelangen Sie in den Schnelllauf.
• Bestätigen Sie die Eingabe mit der SET/MAX/MIN Taste und stellen Sie auf gleiche Weise die Minuten ein.
  ● Bestätigen Sie die Eingabe mit der SET/MAX/MIN Taste.

• Sie können nun die automatische Zurückstellung der maximalen und minimalen Werte aktivieren oder deaktivieren. AUTO OFF min max blinkt im Display.

• Drücken Sie die + / CHANNEL Taste, um die automatische Zurückstellung zu aktivieren (ON) oder zu deaktivieren (OFF).

• ● Bei aktivierter automatischer Zurückstellung erscheint im Display das Symbol auto (Fig.3 B).
• ● Alle Maxima- und Minimawerte werden dann täglich automatisch um 0.00 h zurückgestellt.

Maximum/Minimum-Funktion

Anzeige der Höchst- und Tiefstwerte

● Drücken Sie die SET/MAX/MIN Taste im Normalmodus.
- max (Fig.3 M) erscheint auf dem Display.
- Sie können nun den höchsten Wert für die Innen- und Außentemperatur seit der letzten Rückstellung ablesen.
● Drücken Sie die SET/MAX/MIN Taste noch einmal.
- mifig.3 M) erscheint auf dem Display.
- Sie können nun den niedrigsten Wert für die Innen- und Außentemperatur seit der letzten Rückstellung ablesen.
- Drücken Sie die SET/MAX/MIN Taste noch einmal, um in den Normalmodus zurückzukehren.

Zurückstellung der Höchst- und Tiefstwerte

a) Manuelle Zurückstellung.

- Drücken und halten Sie die SET/MAX/MIN Taste, während die maximalen oder minimalen Werte angezeigt werden. Die Werte werden gelöscht und auf den aktuellen Wert zurückgesetzt.

b) Automatische Zurückstellung

- Voraussetzung: Im Einstellmodus ist die automatische Zurückstellung aktiviert (AUTO ON). Im Display erscheint das Symbol auto (Fig.3 B).

- ● Alle Maxima- und Minimawerte werden täglich automatisch um 0.00 h zurückgestellt.

- Eine zwischenzeitliche manuelle Rückstellung ist weiterhin möglich.

Montage

• Suchen Sie im Freien einen schattigen, niederschlagsgeschützten Platz für den Sender aus. Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig.
• Stellen Sie vor der endgültigen Montage sicher, dass eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zum Basisgerät im Wohnraum stattfindet.
• Betreiben Sie das Basisgerät nicht in unmittelbarer Nähe der Heizung, anderer Hitzequellen oder in direkter Sonneneinstrahlung.
• ● Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone). Bei massiven Wänden, insbesondere mit Metallteilen, kann sich die Sendereichweite (max. 100 m) erheblich reduzieren.

Batteriewechsel

- ● Sobald das entsprechende Batteriesymbol (Fig.3 C, Fig.3 E, Fig.1 C) im Display erscheint, wechseln Sie bitte die Batterien der Basisstation bzw. des Senders.

- Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Außensender und Basisstation wiederhergestellt werden – also immer beide Geräte neu in Betrieb nehmen oder manuelle Außensendersuche starten.

Zusätzliche Außensender (optional erhältlich)

- Wenn Sie mehrere Außensender anschließen wollen, wählen Sie mit dem 1/2/3 Schiebeschalter (Fig.2 B) im Batteriefach des Außensenders für jeden Außensender einen anderen Kanal aus. Legen Sie dann zwei neue Batterien 1,5 V AA polrichtig ein. Nehmen Sie die Basisstation anschließend in Betrieb oder starten Sie die manuelle Sendersuche:

- Wählen Sie mit der + / CHANNEL Taste (Fig.3 J) den gewünschten Sender aus.

- Halten Sie die + / CHANNEL Taste für drei Sekunden gedrückt. Der registrierte Sender (Kanal) wird gelöscht.

- Drücken Sie nun die TX Taste (Fig.2 A) im Batteriefach des entsprechenden Senders. Die Übertragung der Daten erfolgt sofort.

- Die Außentemperatur (Fig.3 L) und die Kanalnummer (Fig.3 K) werden auf dem Display der Basisstation angezeigt. Falls Sie mehr als einen Außensender angeschlossen haben, können Sie mit der + / CHANNEL Taste auf der Basisstation zwischen den Kanälen 1 bis 3 wechseln.

- Sie können auch einen automatischen Kanalwechsel einstellen. Nach dem letzten registrierten Sender (1 bis 3) erscheint bei erneuter Bedienung der + / CHANNEL Taste das Kreissymbol (Fig.3 G) für automatischen Kanalwechsel. Drücken Sie die + / CHANNEL Taste noch einmal, um die Funktion auszuschalten.

- Nach erfolgreicher Inbetriebnahme der Außensender schließen Sie das Batteriefach wieder sorgfältig.

Fehlerbeseitigung

Problem Lösung
Keine Anzeige auf der Basisstation/auf dem Sender	Batterien polrichtig einlegen Batterien wechseln
Kein Senderempfang Anzeige „- --“	Kein Außensender installiert Manuelle Sendersuche starten Batterien des Außensenders prüfen(keine Akkus verwenden!)Neuinbetriebnahme von Außensender und Basisstation gemäß BedienungsanleitungAnderen Aufstellort für Außensender und/oder Basisstation wählenAbstand zwischen Außensender und Basisstation verringernBeseitigen der Störquellen
Unkorrekte Anzeige Batterien	wechseln

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

Technische Daten

Basisstation

Spannungsversorgung: Batterien 2 x 1,5 V AA (nicht inklusive)

Messbereich Temperatur: 0°C ... 50°C

Gehäusemaße: 64 x 26 (46) x 155 (166) mm

Gewicht: 92 g (nur das Gerät)

Außensender

Spannungsversorgung: Batterien 2 x 1,5 V AA (nicht inklusive)

Messbereich Temperatur: -40^ ...60°C

Reichweite: ca. 100 m (Freifeld)

Übertragungsfrequenz: 433 Mhz

Max. Sendeleistung: < 10 mW

Gehäusemaße: 48 (54) x 26 (44) x 129 (135) mm

Gewicht: 62 g (nur das Gerät)

Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

und Akkus dürfen keinesfalls in den

Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur

umweltgerechten Entsorgung beim Handel oder entsprechenden Sammel stellen gemäß nationalen oder lokalen Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind:

Cd=Cadmium, Hg=Quecksilber, Pb=Blei

erät ist entsprechend der EU-Richtlinie über orgung von Elektro- und Elektronik-Altgeräten

(WEEF) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist ver

pflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

EU-Konformitätserklärung

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3071 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt fi nden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld.

www.tfa-dostmann.de

[e-mail]

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12

97877 Wertheim

Deutschland

02/21
