Type product	Radiogestuurde thermometer (basisstation en zender)
Merk	TFA
Model	LOGOneo 30.3071
Afmetingen basisstation	64 x 26 x 155 mm
Gewicht basisstation	92 g
Afmetingen buitenzender	48 x 26 x 129 mm
Gewicht buitenzender	62 g
Voeding basisstation	2 AA-batterijen 1,5 V (niet inbegrepen)
Voeding zender	2 AA-batterijen 1,5 V (niet inbegrepen)
Meetbereik binnentemperatuur	0°C tot 50°C
Meetbereik buitentemperatuur	-40°C tot 60°C
Transmissiebereik	Ongeveer 100 m (vrij veld)
Transmissiefrequentie	433 MHz
Maximaal radiovermogen	Minder dan 10 mW
Hoofdfuncties	Weergave binnen-/buitentemperatuur (tot 3 zenders), max/min-waarden, klok, automatische kanaalschakeling
Type display	LCD
Bevestiging	Op een vlak oppervlak plaatsen of muurbevestiging
Inhoud van de levering	Basisstation, zender (ref. 30.3250.02), handleiding
Onderhoud en reiniging	Reinigen met een zachte, vochtige doek, geen oplosmiddelen gebruiken
Veiligheid	Stel het basisstation niet bloot aan vocht; zender spatwaterdicht; batterijen buiten bereik van kinderen houden
Reserveonderdelen	AA-batterijen; extra zender (ref. 30.3250.02)
Repareerbaarheid	Niet zelf repareren, neem contact op met de verkoper als het probleem aanhoudt
Certificeringen	Conform EU-richtlijn 2014/53/EU
Afvalverwerking	Niet bij het huishoudelijk afval gooien, inleveren bij milieustraat

Veelgestelde vragen - LOGOneo 30.3071 TFA

Hoe installeer ik de batterijen in het basisstation en de zender?

Open het batterijvak van het apparaat. Plaats twee AA 1,5 V-batterijen met de juiste polariteit (+/-). Sluit het vak. Alle segmenten lichten kort op.

Wat moet ik doen als het scherm van het basisstation niets weergeeft?

Controleer de polariteit van de batterijen en vervang ze indien nodig. Zorg ervoor dat u nieuwe batterijen gebruikt en geen oplaadbare batterijen.

Hoe synchroniseer ik de buitenzender met het basisstation?

Plaats de batterijen in de zender, de schakelaar op kanaal 1. Op het basisstation knippert het ontvangstsymbool. Als de ontvangst mislukt, houdt u de + / CHANNEL-toets van het basisstation 3 seconden ingedrukt en drukt u vervolgens op de TX-toets van de zender.

Hoe stel ik de klok in op het basisstation?

Houd de SET/MAX/MIN-toets 3 seconden ingedrukt. De tijdweergave knippert. Gebruik de + / CHANNEL-toets om de uren en minuten in te stellen. Bevestig met SET/MAX/MIN.

Hoe geef ik de maximum- en minimumtemperatuurwaarden weer?

Druk in de normale modus op de SET/MAX/MIN-toets. Het scherm toont 'max' en de maximale temperaturen. Druk nogmaals voor de minimumwaarden ('min'). Een derde druk keert terug naar de normale modus.

Hoe reset ik de maximum- en minimumwaarden?

Voor een handmatige reset houdt u de SET/MAX/MIN-toets ingedrukt wanneer de max- of min-waarden worden weergegeven. Voor een dagelijkse automatische reset activeert u de optie AUTO ON in de instelmodus.

Wat moet ik doen als de buitentemperatuur '--,-' weergeeft?

Dit betekent dat er geen signaal wordt ontvangen. Controleer de batterijen van de zender, breng de apparaten dichter bij elkaar, verwijder storingsbronnen (tv, computer) en start de zoektocht handmatig opnieuw met de + / CHANNEL- en TX-toets.

Hoe voeg ik een tweede buitenzender toe?

Selecteer een ander kanaal (1, 2 of 3) met de schakelaar in het batterijvak van de zender. Plaats de batterijen. Op het basisstation drukt u op + / CHANNEL om het kanaal te selecteren, druk vervolgens 3 seconden om de oude registratie te wissen. Druk op TX van de zender om de gegevens over te dragen.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Houd batterijen buiten bereik van kinderen (inslikgevaar). Gooi batterijen niet in het vuur, sluit ze niet kort. Vervang zwakke batterijen snel. Het basisstation mag niet aan vocht worden blootgesteld. De zender is spatwaterdicht maar niet waterdicht.

Hoe maak ik de thermometer schoon?

Gebruik een zachte, vochtige doek. Gebruik nooit oplosmiddelen of schurende middelen. Vermijd dat er vocht in het apparaat dringt.

GEBRUIKSAANWIJZING LOGOneo 30.3071 TFA

Hartelijk dank dat u voor dit apparaat van de firma TFA hebt gekozen

NL

Voordat u met het apparaat gaat werken: Leest u a.u.b. de gebruiksaanwijzing aandachtig door.

De gebruiksaanwijzing is bij het apparaat gevoegd of kan worden gedownload van

www.tfa-dostmann.de/en/service/downloads/instruction-manuals

Gebruik het product niet anders dan in deze handleiding is aangegeven. Door rekening te houden met wat er in de handleiding staat, vermijdt u ook beschadigingen van het product en riskeert u niet dat uw wettelijke rechten door verkeerd gebruik niet meer gelden.

Volg in elk geval de veiligheidsinstructies op! De gebruiksaanwijzing goed bewaren a.u.b.!

● Draadloze thermometer (basisapparaat)
● ● Zender (cat.-nr. 30.3250.02)
- Gebruiksaanwijzing

Hoe u uw nieuw apparaat kunt gebruiken en alle voordelen ervan in één oogopslag:

• Draadloze transmissie van de buitentemperatuur via maximaal 3 buitenzenders (max. 100 m)
• Weergave van de binnentemperatuur
• ● Maximum- en minimumwaarden met handmatige of automatische reset
  ● ● Tijdweergave
  ● ● Om op te hangen of neer te zetten

Voor uw veiligheid:

• ● Het product is uitsluitend geschikt voor de hierboven beschreven doeleinden.
• Gebruik het product niet anders dan in deze handleiding is aangegeven.

WAARSCHUWING

• ● Houd het apparaat en de batterijen buiten de reikwijdte van kinderen.
• ● Het apparaat bevat kleine onderdelen, die door kinderen (jonger dan drie jaren) ingeslikt kunnen worden.
• Batterijen bevatten zuren die de gezondheid schaden. Het inslikken van batterijen kan levensgevaarlijk zijn. Als een batterij wordt ingeslikt, kan dit binnen 2 uur tot ernstige interne brandwonden en tot fataal letsel leiden. Als u denkt dat de batterijen zijn ingeslikt of in een willekeurig lichaamsdeel terecht zijn gekomen, dient u onmiddellijk medische hulp te zoeken.
• ● Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Kans op explosie!
• Zwakke batterijen moeten zo snel mogelijk worden vervangen om lekkage van de batterijen te voorkomen. Let op de juiste polariteit bij het plaatsen van de batterijen. Gebruik nooit tegelijkertijd oude en nieuwe batterijen of batterijen van een verschillend type. Verwijder de batterijen, als u het apparaat langere tijd niet gebruikt. Draag handschoenen die bestand zijn tegen chemicaliën en een beschermbril wanneer u met uitgelopen batterijen hanteert!

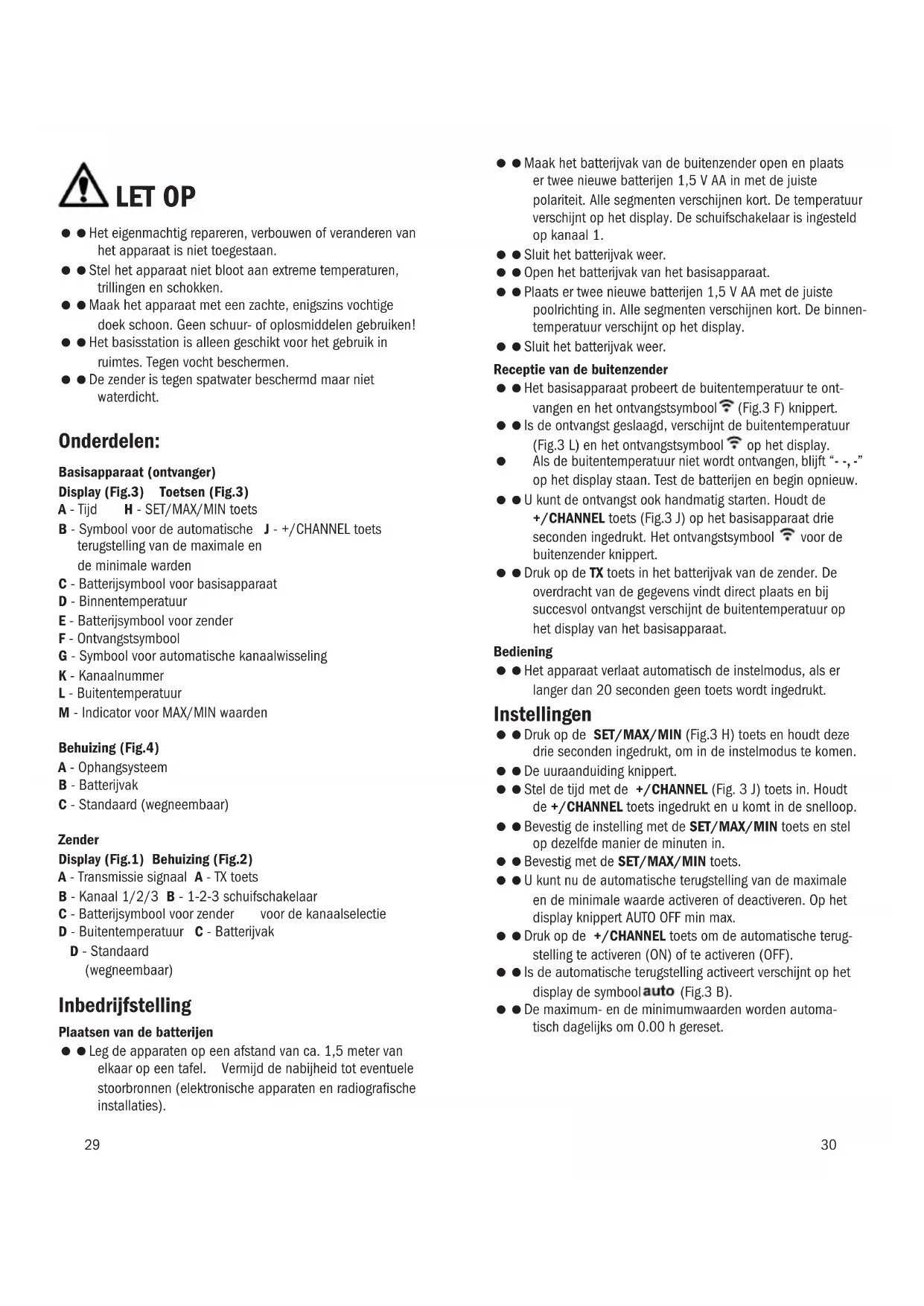

LET OP

• ● Het eigenmachtig repareren, verbouwen of veranderen van het apparaat is niet toegestaan.
• Stel het apparaat niet bloot aan extreme temperaturen, trillingen en schokken.
  ● Maak het apparaat met een zachte, enigszins vochtige doek schoon. Geen schuur- of oplosmiddelen gebruiken!
• ● Het basisstation is alleen geschikt voor het gebruik in ruimtes. Tegen vocht beschermen.
• ● De zender is tegen spatwater beschermd maar niet waterdicht.

Onderdelen:

Basisapparaat (ontvanger)

Display (Fig.3) Toetsen (Fig.3)

A - Tijd H - SET/MAX/MIN toets
B - Symbol voor de automatische J - +/CHANNEL toets terugstelling van de maximale en de minimale warden
C - Batterijsymbool voor basisapparaat
D - Binnentemperatuur
E - Batterijsymbool voor zender
F - Ontvangstsymbool
G - Symbool voor automatische kanaalwisseling
K - Kanaalnummer
L - Buitentemperatuur
M - Indicator voor MAX/MIN waarden

Behuizing (Fig.4)

A - Ophangsysteem
B - Batterijvak
C - Standaard (wegneembaar)

Zender

A - Transmissie signaal A - TX toets
B - Kanaal 1/2/3 B - 1-2-3 schuifschakelaar
C - Batterijsymbool voor zender voor de kanaalselectie
D - Buitentemperatuur C - Batterijvak

D - Standaard (wegneembaar)

Inbedrijfstelling

Plaatsen van de batterijen

- Leg de apparaten op een afstand van ca. 1,5 meter van elkaar op een tafel. Vermijd de nabijheid tot eventuele stoorbronnen (elektronische apparaten en radiografische installaties).

● Maak het batterijvak van de buitenzender open en plaats er twee nieuwe batterijen 1,5 V AA in met de juiste polariteit. Alle segmenten verschijnen kort. De temperatuur verschijnt op het display. De schuifschakelaar is ingesteld op kanaal 1.
- Sluit het batterijvak weer.
- Open het batterijvak van het basisapparaat.
- ● Plaats er twee nieuwe batterijen 1,5 V AA met de juiste poolrichting in. Alle segmenten verschijnen kort. De binnentemperatuur verschijnt op het display.
- Sluit het batterijvak weer.

Receptie van de buitenzender

• ● Het basisapparaat probeert de buitentemperatuur te ontvangen en het ontvangstsymbool (Fig.3 F) knippert.
• Is de ontvangst geslaagd, verschijnt de buitentemperatuur (Fig.3 L) en het ontvangstsymbool op het display.
• Als de buitentemperatuur niet wordt ontvangen, blijft “- -,-” op het display staan. Test de batterijen en begin opnieuw.
• U kunt de ontvangst ook handmatig starten. Houdt de + / CHANNEL toets (Fig.3 J) op het basisapparaat drie seconden ingedrukt. Het ontvangstsymbool voor de buitenzender knippert.
• Druk op de TX toets in het batterijvak van de zender. De overdracht van de gegevens vindt direct plaats en bij succesvol ontvangst verschijnt de buitentemperatuur op het display van het basisapparaat.

Bediening

- ● Het apparaat verlaat automatisch de instelmodus, als er langer dan 20 seconden geen toets wordt ingedrukt.

Instellingen

● Druk op de SET/MAX/MIN (Fig.3 H) toets en houdt deze drie seconden ingedrukt, om in de instelmodus te komen.
● ● De uuraanduiding knippert.
- Stel de tijd met de + / CHANNEL (Fig. 3 J) toets in. Houdt de + / CHANNEL toets ingedrukt en u komt in de snelloop.
- Bevestig de instelling met de SET/MAX/MIN toets en stel op dezelfde manier de minuten in.
- Bevestig met de SET/MAX/MIN toets.
- U kunt nu de automatische terugstelling van de maximale en de minimale waarde activeren of deactiveren. Op het display knippert AUTO OFF min max.
- Druk op de + / CHANNEL toets om de automatische terugstelling te activeren (ON) of te activeren (OFF).
- Is de automatische terugstelling activeert verschijnt op het display de symbool auto (Fig.3 B).
- ● De maximum- en de minimumwaarden worden automatisch dagelijks om 0.00 h gereset.

Maximum/Minimum-functie

Weergave van maximum- en minimumwaarden

Druk op de SET/MAX/MIN toets in de normaalmodus.
- max(Fg.3 M) verschijnt op het display.
- De maximale binnentemperatuur en buitentemperatuur sinds de laatste terugstelling worden aangetoond.
- Druk nog eens op de SET/MAX/MIN toets.
- min (Fig.3 M) verschijnt op het display.
- De minimale binnentemperatuur en buitentemperatuur sinds de laatste terugstelling worden aangetoond.
- Druk nog één op de SET/MAX/MIN toets om naar de normaalmodus terug te keren.

Terugstelling van maximum- en minimumwaarden

a) Handmatige terugstelling

- Druk op de SET/MAX/MIN toets en houdt deze ingedrukt, wanneer op het display de maximum- en minimumwaarden verschijnen. De waarden worden gewist en op de actuele waarde teruggezet.

b) Automatische terugstelling

• Voorwaarde: de automatische reset is ingeschakeld in de instelmodus (AUTO ON). Het auto (Fig.3 B) symbool verschijnt op het display.
• De maximum- en de minimumwaarden worden automatisch dagelijks om 0.00 h gereset.
• ● Een tussentijdse handmatige reset is nog steeds mogelijk.

Montage

• Zoek buitenshuis een schaduwrijke en een tegen regen beschermde plaats uit voor de zender. Direct zonlicht vervalst de meetwaarden en continue vochtigheid belast de elektronische componenten onnodig.
• Controleer voor de definitieve installatie of een overdracht van de meetwaarden van de zender op de gewenste opstellingsplaats naar het basisapparaat in de woonruimte plaatsvindt.
• Gebruik het basisapparaat niet in de onmiddellijke nabijheid van een verwarming of andere warmtebronnen en stel het niet bloot aan directe zonnestralen.
• Vermijd de nabijheid van andere elektrische apparaten (televisie, computer, radiografische telefoons). Massieve wanden, in het bijzonder met metalen delen, kunnen de reikwijdte van de zender (max. 100 m) aanzienlijk beperken.

Batterijwissel

- Vervang de batterijen van het basisapparaat of de zender als het desbetreffende batterijsymbool (Fig.3 C, Fig.3 E, Fig.1 C) op het display verschijnt.

- Attentie: bij een batterijwissel moet het contact tussen de zender en het basisapparaat weer worden hersteld – dus altijd beide apparaten opnieuw volgens de handleiding in bedrijf stellen of handmatig de buitenzender zoeken.

Extra buitenzenders (optioneel)

• Als u meerdere buitenzenders wilt aansluiten, kiest u met de 1/2/3 schuifschakelaar (Fig.2 B) in het batterijvak van de buitenzender voor elke buitenzender een ander kanaal. Plaats er twee nieuwe batterijen 1,5 V AA in. Batterijen met de juiste poolrichting plaatsen. Neem het basisapparaat dan in werking of start het handmatig zenderzoeken:
• Kies met de + / CHANNEL (Fig.3 J) toets de desbetreffende zender.
• Houdt de + / CHANNEL toets op het basisapparaat drie seconden ingedrukt. De geregistreerde buitenzender (kanaal) wordt gewist.
• Druk op de TX toets (Fig.2 A) in het batterijvak van de betreffende zender. De gegevens worden onmiddellijk overgedragen.
• De buitenwaarden en het kanaalnummer verschijnen op het display van het basisapparaat. Als u meerdere buitenzenders heeft aangesloten, kunt u met de + / CHANNEL toets op het basisapparaat tussen de kanalen 1-3 schakelen.
• U kunt ook een automatische kanaalwissel instellen. Bij herhaalde bediening van de + / CHANNEL verschijnt achter de laatst geregistreerde zender (1 tot 3) een kringsymbool (Fig.3 G) voor de automatische kanaalverandering. Druk nog eens op de + / CHANNEL toets om de functie uit te schakelen.
• Na de succesvolle inbedrijfstelling van de buitenzender sluit u het batterijvak weer zorgvuldig

Storingswijzer

Probleem Oplossing
Geen indicatie op het basisapparaat/zender	Batterijen met de juiste poolrich-tingen plaatsenVervang de batterijen
Geen zender ontvangst Indicatie „- - . -“	Geen zender geïnstalleerdHandmatig de buitenzender zoekenBatterijen van de buitenzen-der controleren (geen accu’s gebruiken!)Zender en basisapparaat opnieuw volgens de handleiding in bedrijf stellenZoek een nieuwe plaats voor de zender en/of het basisapparaat Afstand tussen zender en basisap-paraat verminderenVerwijder stoorbronnen
Geen correcte indicatie Vervang de batterijen

Neem contact op met de dealer bij wie u dit product gekocht heeft als uw apparaat ondanks deze maatregelen nog steeds niet werkt.

Technische gegevens

Basisapparaat

Spanningsvoorziening: Batterijen 2 x 1,5 V AA (niet inclusief)

Meetbereik temperatuur: 0°C ... 50°C

Afmetingen behuizing: 64 x 26 (46) x 155 (166) mm

Gewicht: 92 g (alleen het apparaat)

Buitenzender

Spanningsvoorziening: Batterijen 2 x 1,5 V AA (niet inclusief)

Meetbereik temperatuur: -40°C ...60°C

Reikwijdte: Maximaal 100 meter (vrije veld)

Transmissie frequentie: 433 Mhz

Maximaal radiofrequentie

vermogen uitgezonden: < 10 mW

Afmetingen behuizing: 48 (54) x 26 (44) x 129 (135) mm

Gewicht: 62 g (alleen het apparaat)

Verwijderen

Dit product is vervaardigd van hoogwaardige materialen en onderdelen, die kunnen worden gerecycled en hergebruikt.

Batterijen en accu's mogen niet met het huisvuil worden weggegooid. Als consument bent u wettelijk verplicht om gebruikte batterijen en accu's bij uw color of te geven of voor de daarvoor bestom

dealer af te geven of naar de daarvoor bestem de containers volgens de nationale of lokale bepalingen te brengen om een milieuvriendelijk verwijderen te garanderen. De benamingen van de zware metalen zijn:

Cd=cadmium, Hg=kwikzilver, Pb=lood

Dit separaat is gemarkeerd in overeenstemming met de FÜ-richtlijn (WEEE) over het verwijderen van elektrisch en elektronisch afval.

Dit product mag niet met het huisvuil worden

waggegroid. De gebruiker is verplicht om de apparatuur af te geven bij een als zodanig erkende plek van afgifte voor het verwijderen van elektrische en elektronische apparatuur om een milieuvriendelijk verwijderen te garanderen.

EU-conformiteitsverklaring

Hierbij verklaar ik, TFA Dostmann, dat het type radioapparatuur 30.3071 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:

www.tfa-dostmann.de/service/downloads/ce

Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gepubliceerd. De technische gegevens van dit apparaat zijn actueel bij het ter perse gaan en kunnen zonder voorafgaande informatie worden gewijzigd. De nieuwste technische gegevens en informatie over uw product kunt u vinden door het invoeren van het artikelnummer op onze homepage.
