Type de produit	Thermomètre radio-piloté (station de base et émetteur)
Marque	TFA
Modèle	LOGOneo 30.3071
Dimensions station de base	64 x 26 x 155 mm
Poids station de base	92 g
Dimensions émetteur extérieur	48 x 26 x 129 mm
Poids émetteur extérieur	62 g
Alimentation station de base	2 piles AA 1,5 V (non incluses)
Alimentation émetteur	2 piles AA 1,5 V (non incluses)
Plage de mesure température intérieure	0°C à 50°C
Plage de mesure température extérieure	-40°C à 60°C
Portée de transmission	Environ 100 m (champ libre)
Fréquence de transmission	433 MHz
Puissance radio maximale	Inférieure à 10 mW
Fonctions principales	Affichage température intérieure/extérieure (jusqu'à 3 émetteurs), valeurs max/min, horloge, changement de canal automatique
Type d'affichage	LCD
Fixation	Posé sur surface plane ou fixation murale
Contenu de la livraison	Station de base, émetteur (réf. 30.3250.02), mode d'emploi
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide, ne pas utiliser de solvants
Sécurité	Ne pas exposer la station de base à l'humidité ; émetteur résiste aux éclaboussures ; piles hors de portée des enfants
Pièces détachées	Piles AA ; émetteur supplémentaire (réf. 30.3250.02)
Réparabilité	Ne pas réparer soi-même, contacter le vendeur si problème persiste
Certifications	Conforme à la directive 2014/53/UE
Traitement des déchets	Ne pas jeter aux ordures ménagères, déposer en déchetterie

FOIRE AUX QUESTIONS - LOGOneo 30.3071 TFA

Comment installer les piles dans la station de base et l'émetteur ?

Ouvrez le compartiment à piles de l'appareil. Insérez deux piles AA 1,5 V en respectant la polarité (+/-). Refermez le compartiment. Tous les segments s'allument brièvement.

Que faire si l'écran de la station de base n'affiche rien ?

Vérifiez la polarité des piles et remplacez-les si nécessaire. Assurez-vous d'utiliser des piles neuves et non des accus.

Comment synchroniser l'émetteur extérieur avec la station de base ?

Insérez les piles dans l'émetteur, l'interrupteur sur le canal 1. Sur la station de base, le symbole de réception clignote. Si la réception échoue, appuyez sur la touche + / CHANNEL de la station pendant 3 secondes, puis sur la touche TX de l'émetteur.

Comment régler l'heure sur la station de base ?

Maintenez la touche SET/MAX/MIN enfoncée pendant 3 secondes. L'affichage de l'heure clignote. Utilisez la touche + / CHANNEL pour régler les heures et minutes. Validez avec SET/MAX/MIN.

Comment afficher les valeurs maximales et minimales de température ?

En mode normal, appuyez sur la touche SET/MAX/MIN. L'écran affiche 'max' puis les températures max. Appuyez à nouveau pour voir les min ('min'). Une troisième pression retourne en mode normal.

Comment réinitialiser les valeurs maximales et minimales ?

Pour une réinitialisation manuelle, maintenez la touche SET/MAX/MIN enfoncée lorsque les valeurs max ou min sont affichées. Pour une réinitialisation automatique quotidienne, activez l'option AUTO ON dans le mode de réglage.

Que faire si la température extérieure affiche '--,-' ?

Cela signifie qu'aucun signal n'est reçu. Vérifiez les piles de l'émetteur, rapprochez les appareils, éliminez les sources parasites (téléviseur, ordinateur) et relancez la recherche manuellement avec la touche + / CHANNEL et TX.

Comment ajouter un deuxième émetteur extérieur ?

Sélectionnez un canal différent (1, 2 ou 3) à l'aide de l'interrupteur dans le compartiment à piles de l'émetteur. Insérez les piles. Sur la station de base, appuyez sur + / CHANNEL pour sélectionner le canal, puis appuyez 3 secondes pour effacer l'ancien enregistrement. Appuyez sur TX de l'émetteur pour transférer les données.

Quelles précautions de sécurité dois-je respecter ?

Gardez les piles hors de portée des enfants (risque d'ingestion). Ne jetez pas les piles au feu, ne les court-circuitez pas. Remplacez les piles faibles rapidement. La station de base ne doit pas être exposée à l'humidité. L'émetteur résiste aux éclaboussures mais n'est pas étanche.

Comment nettoyer le thermomètre ?

Utilisez un chiffon doux et humide. N'utilisez jamais de solvants ou de produits abrasifs. Évitez de faire pénétrer de l'humidité dans l'appareil.

MODE D'EMPLOI LOGOneo 30.3071 TFA

Nous vous remercions d'avoir choisi l'appareil de la société TFA.

Avant d'utiliser votre appareil : veillez à lire attentivement le mode d'emploi.

Le mode d'emploi est joint à l'appareil ou peut être téléchargé à l'adresse suivante

N'utilisez jamais l'appareil à d'autres fins que celles décrites dans le présent mode d'emploi. En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits légaux en cas de défaut si celui-ci résulte d'une utilisation non conforme.

Contenu de la livraison :

● Thermomètre radio-piloté (station de base) ● Émetteur (réf. 30.3250.02) ● Mode d'emploi

Aperçu du domaine d'utilisation et de tous les avantages de votre nouvel appareil :

● Transmission de la température extérieure sans câble avec jusqu'à 3 émetteurs (max. 100 m) ● Affichage de la température intérieure ● Valeurs maximales et minimales avec réactualisation manuelle ou automatique ● Affichage de l'heure ● Peut être posé sur une surface plane ou fixé au mur

Pour votre sécurité :

• Le produit est destiné uniquement à l'utilisation décrite ci-dessus.
• N'utilisez jamais l'appareil à d'autres fins que celles décrites dans le présent mode d'emploi.

Avertissement

• Opérez votre appareil et les piles hors de la portée des enfants.
• Les petites pièces peuvent être avalées par les enfants (moins de trois ans).
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d'une ingestion. Si une pile a été avalée, elle peut entraîner des brûlures internes graves ainsi que la mort dans l'espace de 2 heures. Si vous craignez qu'une pile ait pu être avalée ou ingérée d'une autre manière, quelle qu'elle soit, contactez immédiatement un médecin d'urgence.
• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explosion !
• Une pile faible doit être remplacée le plus rapidement possible afin d’éviter toute fuite. Veillez à la bonne polarité des piles. N’utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents. Retirez les piles si vous n’utilisez pas votre appareil pendant une durée prolongée. Pour manipuler des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection !

Attention

• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.
• Évitez d'exposer l'appareil à des températures extrêmes, à des vibrations ou à des chocs.
• Pour le nettoyage de votre appareil, utilisez un chiffon doux et humide. N'utilisez pas de solvants ou d'agents abrasifs !
• La station de base ne peut être utilisée qu'à l'intérieur. Protégez l'appareil contre l'humidité !
• L'émetteur résiste aux éclaboussures d'eau mais il n'est pas étanche.

Touches (fig.3)

A - Horloge H - Touche SET/MAX/MIN B - Symbole de réinitialisation J - Touche +/CHANNEL automatique des valeurs minimales et maximales C - Symbole de pile faible pour la station de base D - Température ambiante E - Symbole de pile faible pour l'émetteur F - Symbole de réception G - Symbole pour le changement de canal automatique K - Numéro de canal L - Température extérieure M - Indicateur des valeurs max.-min.

Boîtier (fig.4)

A - Ceinture de suspension

B - Compartiment à piles

A - Signal de transmission A - Touche TX B - Canal 1/2/3 B - Interrupteur 1/2/3 C - Symbole de pile faible pour la sélection de l'émetteur du canal

D - Température extérieure C - Compartiment à piles

• Déposez les appareils sur une table à une distance d'environ 1,5 mètre l'un de l'autre. Évitez la proximité de sources parasites (appareils électroniques ou appareils radio).
• Ouvrez le compartiment à piles de l'émetteur et insérez deux nouvelles piles de type 1,5 V AA en respectant la polarité +/-. Tous les segments s'allument brièvement. La température apparaît sur l'écran. L'interrupteur est réglé sur le canal 1.
• Refermez le compartiment à piles.
• Ouvrez le compartiment à piles de la station de base.
• ● Insérez deux piles neuves de type 1,5 V AA en respectant la polarité +/-. Tous les segments s'allument brièvement. Sur l'écran apparaît la température ambiante.
• Refermez le compartiment à piles.

Réception de l'émetteur extérieur

• La station de base cherche la température extérieure et le symbole de réception 📋 (Fig.3 F) clignote.
• Lorsque la réception du signal a abouti, la température extérieure (Fig.3 L) et le symbole de réception 📋 sont affichés en continu sur l'écran de la station de base.
• Si la température extérieure n'est pas reçue, «--,-» reste affiché en continu. Contrôlez les piles et effectuez une nouvelle tentative.
• Vous pouvez activer manuellement la réception. Appuyez sur la touche + / CHANNEL (Fig.3 J) de la station de base pendant trois secondes. Le symbole de réception clignote.
• Appuyez sur la touche TX (Fig.2 A) dans le compartiment à piles de l'émetteur. Le transfert des données est immédiat et en cas de réception correcte, la température extérieure sera affichée sur l'écran de la station de base.

Utilisation

- L'appareil quitte automatiquement le mode de réglage si aucune touche n'est pressée pendant 20 secondes.

Réglages

• Maintenez la touche SET/MAX/MIN (Fig.3 H) appuyée pendant trois secondes pour accéder au mode de réglage. ● L'affi chage de l'heure clignote.
• Réglez l'heure avec la touche + / CHANNEL (Fig. 3 J). Si vous maintenez la touche + / CHANNEL appuyée, vous passez en déroulement rapide.
• Validez le réglage au moyen de la touche SET/MAX/MIN et procédez de la même manière pour le paramétrage des minutes.
• Validez au moyen de la touche SET/MAX/MIN.
• Vous pouvez alors activer ou désactiver la réinitialisation automatique des valeurs maximales et minimales. AUTO OFF min max clignote sur l'écran.

- Appuyez sur la touche + / CHANNEL pour activer (ON) ou désactiver (OFF) la réinitialisation automatique.

• Lorsque la réinitialisation automatique est activée, le symbole (Fig. 3 B) apparaît sur l'écran.
• Les valeurs maximales et minimales sont réactualisées chaque jour automatiquement (à minuit 00.00 h).

Affichage des valeurs maximales et minimales

• Appuyez sur la touche SET/MAX/MIN en mode normal.
• max (Fig. 3 M) apparaît sur l'écran.
• La température intérieure et extérieure maximale depuis la dernière réinitialisation apparaissent.
• Appuyez une nouvelle fois sur la touche SET/MAX/MIN. • m(nFig. 3 M) apparaît sur l'écran.
• La température intérieure et extérieure minimale depuis la dernière réinitialisation apparaissent.
• Appuyez une nouvelle fois sur la touche SET/MAX/MIN afin de retourner en mode normal.

Réinitialisation manuelle

- Maintenez la touche SET/MAX/MIN appuyée pendant que sur l’écran apparaissent les valeurs maximales ou minimales. Les valeurs mesurées seront effacées et remplacées par les valeurs actuelles.

B) Réinitialisation automatique

• Condition préalable : la réinitialisation automatique est activée dans le mode de réglage (AUTO ON). Le symbole auto (Fig. 3 B) apparaît sur l'écran.
• Les valeurs maximales et minimales sont réactualisées chaque jour automatiquement (à minuit 00.00 h).
• Une réinitialisation manuelle intermédiaire est toujours possible.

Assemblage

- Si vous installez l'émetteur à l'extérieur, choisissez un emplacement à l'ombre et protégé de la pluie. Un ensoleillement direct fausse la mesure et une humidité continue use les composants électroniques inutilement.

- Avant l'installation finale, assurez-vous que les valeurs mesurées sont transmises de l'émetteur au lieu d'installation souhaité à la station de base dans le salon.

• N'utilisez pas la station de base à proximité immédiate d'un chauffage, d'autres sources de chaleur ou exposée aux rayons directs du soleil.
• Évitez de la placer à proximité d'autres appareils électriques (téléviseur, ordinateur, téléphone sans fil). Si les murs sont massifs, en particulier s'ils comportent des parties métalliques, la portée d'émission (max. 100 m) peut se trouver réduite considérablement.

Remplacement des piles

• Dès que le symbole de la pile (Fig. 3 C, Fig. 3 E, Fig. 1 C) correspondante apparaît à l'écran, veuillez changer les piles de la station de base ou de l'émetteur.
• Attention : il faut rétablir le contact entre l'émetteur et le récepteur après le remplacement des piles - il faut donc toujours recommencer la mise en service des deux appareils ou bien lancer la recherche manuellement.

Émetteurs supplémentaires (optionnel)

• Si vous désirez raccorder plusieurs émetteurs, sélectionnez un canal différent pour chaque émetteur à l'aide de l'interrupteur 1/2/3 (Fig.2 B) dans le compartiment à piles de l'émetteur. Insérez deux piles neuves de type 1,5 V AA en respectant la polarité +/-. Mettez alors la station de base en service ou bien démarrez manuellement la recherche de l'émetteur:
• Appuyez sur la touche + / CHANNEL (Fig.3 J) et sélectionnez l'émetteur correspondant.
• Appuyez sur la touche + / CHANNEL pendant trois secondes. L'émetteur enregistré (canal) est effacé.
• Appuyez sur la touche TX (Fig.2 A) dans le compartiment à piles de l'émetteur. Le transfert des données est immédiat.
• Les valeurs extérieures (Fig.3 L) et le numéro de canal (Fig.3 K) apparaissent sur l'écran de la station de base. Si vous avez plus d'un émetteur, vous pouvez appuyer sur la touche + / CHANNEL de la station de base pour passer des canaux 1 à 3.
• Il est possible également de régler un changement de canal automatique. Après l'enregistrement du dernier émetteur (1 à 3), appuyez pour cela de nouveau sur la touche + / CHANNEL. Le symbole circulaire (Fig.3 G) de changement automatique de canal apparaît. Appuyez de nouveau sur la touche + / CHANNEL pour arrêter la fonction.
• Après la mise en service de l'émetteur extérieur, replacez soigneusement le couvercle du compartiment à piles.

Dépannage

Problème Solution
Aucun affichage sur la station de base/émetteur	Contrôlez la bonne polarité des piles / Changez les piles
Pas de réception d'émetteur Affichage „- -, -“	Aucun émetteur installéRecherche de l'émetteur manuellementVérifiez les piles de l'émetteur extérieur (n‘utilisez pas d’accus)Remettez l'émetteur et la station de base en service, conformément aux instructionsSélectionnez une autre position pour l'émetteur et la station de baseModifiez la distance entre l'émetteur et la station de baseÉliminez les sources parasites
Affichage incorrect Changez les piles

Si votre appareil ne fonctionne toujours pas malgré ces mesures, adressez-vous à votre vendeur.

Station de base

Alimentation : Piles 2 x 1,5 V AA (non incluses)

Plage de mesure

température : 0°C... 50°C

Dimensions du boîtier : 64 x 26 (46) x 155 (166) mm

Poids : 92 g (appareil seulement)

Émetteur extérieur

Alimentation : Piles 2 x 1,5 V AA (non incluses)

Plage de mesure

température : -40°C...60°C

Rayon d'action : env. 100 mètres (champ libre)

Fréquence de

transmission : 433 MHz

Puissance de fréquence

radio maximale transmise : < 10 mW

Dimensions du boîtier : 48 (54) x 26 (44) x 129 (135) mm

Poids : 62 g (appareil seulement)

Traitement des déchets

Ce produit a été fabriqué avec des matériaux de haute qualité qui peuvent être recyclés et réutilisés.

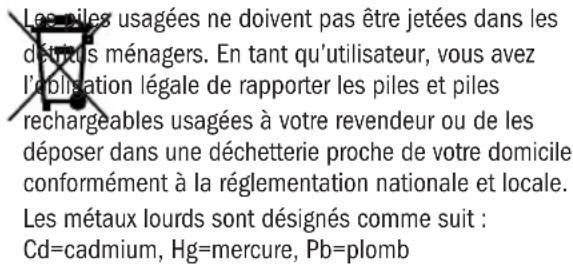

Les piles usagées ne doivent pas être jetées dans les détruits ménagers. En tant qu'utilisateur, vous avez l'opération légale de rapporter les piles et piles rechargeables usagées à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale. Les métaux lourds sont désignés comme suit : Cd=cadmium, Hg=mercure, Pb=plomb

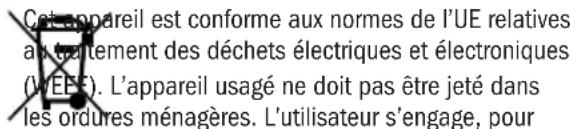

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEF). L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage, pour

le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques.

Déclaration de conformité UE

Le soussigné, TFA Dostmann, déclare que l'équipement radioélectrique du type 30.3071 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse Internet suivante : www.tfa-dostmann.de/service/downloads/ce

La reproduction, même partielle, du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostmann. Les caractéristiques techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées sans avis préalable. Les dernières données techniques et les informations concernant votre produit peuvent être consultées en entrant le numéro de l'article sur notre site Internet.

www.tfa-dostmann.de
