LOGOneo 30.3071 - Termómetro TFA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termómetro radiopilotado (estación base y transmisor)
Marca	TFA
Modelo	LOGOneo 30.3071
Dimensiones estación base	64 x 26 x 155 mm
Peso estación base	92 g
Dimensiones transmisor exterior	48 x 26 x 129 mm
Peso transmisor exterior	62 g
Alimentación estación base	2 pilas AA 1,5 V (no incluidas)
Alimentación transmisor	2 pilas AA 1,5 V (no incluidas)
Rango de medición temperatura interior	0°C a 50°C
Rango de medición temperatura exterior	-40°C a 60°C
Alcance de transmisión	Aproximadamente 100 m (campo libre)
Frecuencia de transmisión	433 MHz
Potencia radio máxima	Inferior a 10 mW
Funciones principales	Visualización temperatura interior/exterior (hasta 3 transmisores), valores máx/mín, reloj, cambio de canal automático
Tipo de visualización	LCD
Fijación	Colocado sobre superficie plana o fijación mural
Contenido del envío	Estación base, transmisor (ref. 30.3250.02), manual de instrucciones
Mantenimiento y limpieza	Limpiar con un paño suave y húmedo, no usar disolventes
Seguridad	No exponer la estación base a la humedad; el transmisor resiste salpicaduras; pilas fuera del alcance de los niños
Piezas de repuesto	Pilas AA; transmisor adicional (ref. 30.3250.02)
Reparabilidad	No reparar uno mismo, contactar al vendedor si el problema persiste
Certificaciones	Conforme a la directiva 2014/53/UE
Tratamiento de residuos	No tirar a la basura doméstica, depositar en un punto de reciclaje

Preguntas frecuentes - LOGOneo 30.3071 TFA

¿Cómo instalar las pilas en la estación base y el transmisor?

Abra el compartimento de pilas del aparato. Inserte dos pilas AA 1,5 V respetando la polaridad (+/-). Cierre el compartimento. Todos los segmentos se encienden brevemente.

¿Qué hacer si la pantalla de la estación base no muestra nada?

Verifique la polaridad de las pilas y reemplácelas si es necesario. Asegúrese de usar pilas nuevas y no recargables.

¿Cómo sincronizar el transmisor exterior con la estación base?

Inserte las pilas en el transmisor, el interruptor en el canal 1. En la estación base, el símbolo de recepción parpadea. Si la recepción falla, presione la tecla + / CHANNEL de la estación durante 3 segundos, luego la tecla TX del transmisor.

¿Cómo ajustar la hora en la estación base?

Mantenga presionada la tecla SET/MAX/MIN durante 3 segundos. La visualización de la hora parpadea. Use la tecla + / CHANNEL para ajustar las horas y minutos. Confirme con SET/MAX/MIN.

¿Cómo mostrar los valores máximos y mínimos de temperatura?

En modo normal, presione la tecla SET/MAX/MIN. La pantalla muestra 'max' y luego las temperaturas máx. Presione de nuevo para ver las mín ('min'). Una tercera presión vuelve al modo normal.

¿Cómo restablecer los valores máximos y mínimos?

Para un restablecimiento manual, mantenga presionada la tecla SET/MAX/MIN cuando se muestren los valores máx o mín. Para un reinicio automático diario, active la opción AUTO ON en el modo de ajuste.

¿Qué hacer si la temperatura exterior muestra '--,-'?

Esto significa que no se recibe ninguna señal. Verifique las pilas del transmisor, acerque los dispositivos, elimine las fuentes de interferencia (televisor, computadora) y reinicie la búsqueda manualmente con la tecla + / CHANNEL y TX.

¿Cómo agregar un segundo transmisor exterior?

Seleccione un canal diferente (1, 2 o 3) con el interruptor en el compartimento de pilas del transmisor. Inserte las pilas. En la estación base, presione + / CHANNEL para seleccionar el canal, luego presione 3 segundos para borrar el registro anterior. Presione TX del transmisor para transferir los datos.

¿Qué precauciones de seguridad debo tomar?

Mantenga las pilas fuera del alcance de los niños (riesgo de ingestión). No arroje las pilas al fuego, no las cortocircuite. Reemplace las pilas débiles rápidamente. La estación base no debe exponerse a la humedad. El transmisor resiste salpicaduras pero no es estanco.

¿Cómo limpiar el termómetro?

Use un paño suave y húmedo. Nunca use disolventes ni productos abrasivos. Evite que entre humedad en el aparato.

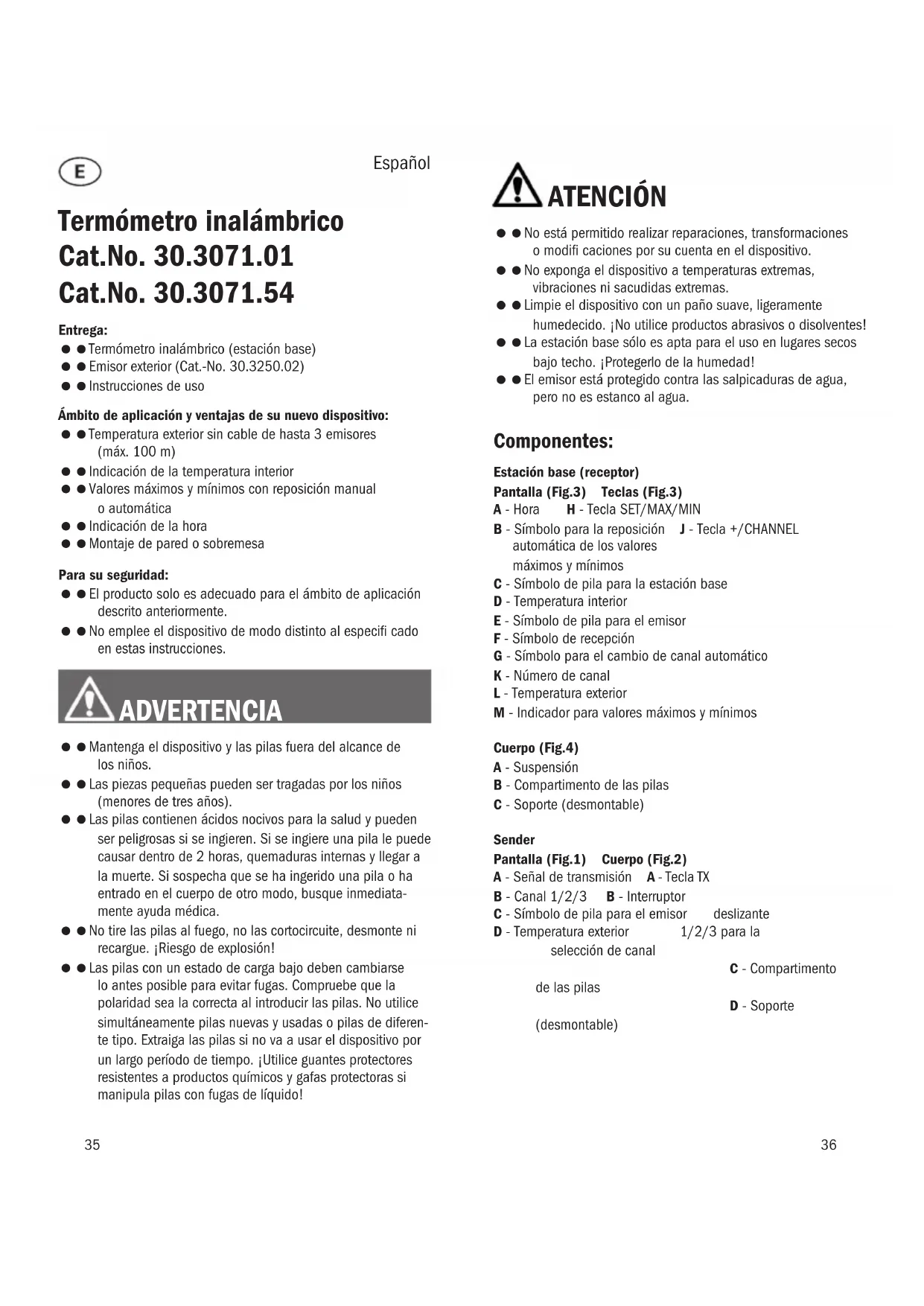

MANUAL DE USUARIO LOGOneo 30.3071 TFA

Instrucciones de uso

TFA®

Instrucciones de uso

Bruksanvisning

Instrukcja obsługi

Návod k použití

Muchas gracias por haber adquirido este dispositivo de TFA.

E

Antes de utilizar el dispositivo: Lea detenidamente las Instrucciones de uso.

Las instrucciones de uso se adjuntan al dispositivo o pueden descargarse de www.tfa-dostmann.de/en/service/downloads/instruction-manuals

No emplee el dispositivo de modo distinto al especificado en estas instrucciones.

Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá a sus derechos por vicios, previstos legalmente debido a un uso incorrecto.

Tenga en cuenta ante todo las advertencias de seguridad. Guarde las instrucciones de uso en un sitio seguro.

Instrucciones de uso

Bruksanvisning

Instrukcja obsługi

Návod k použití

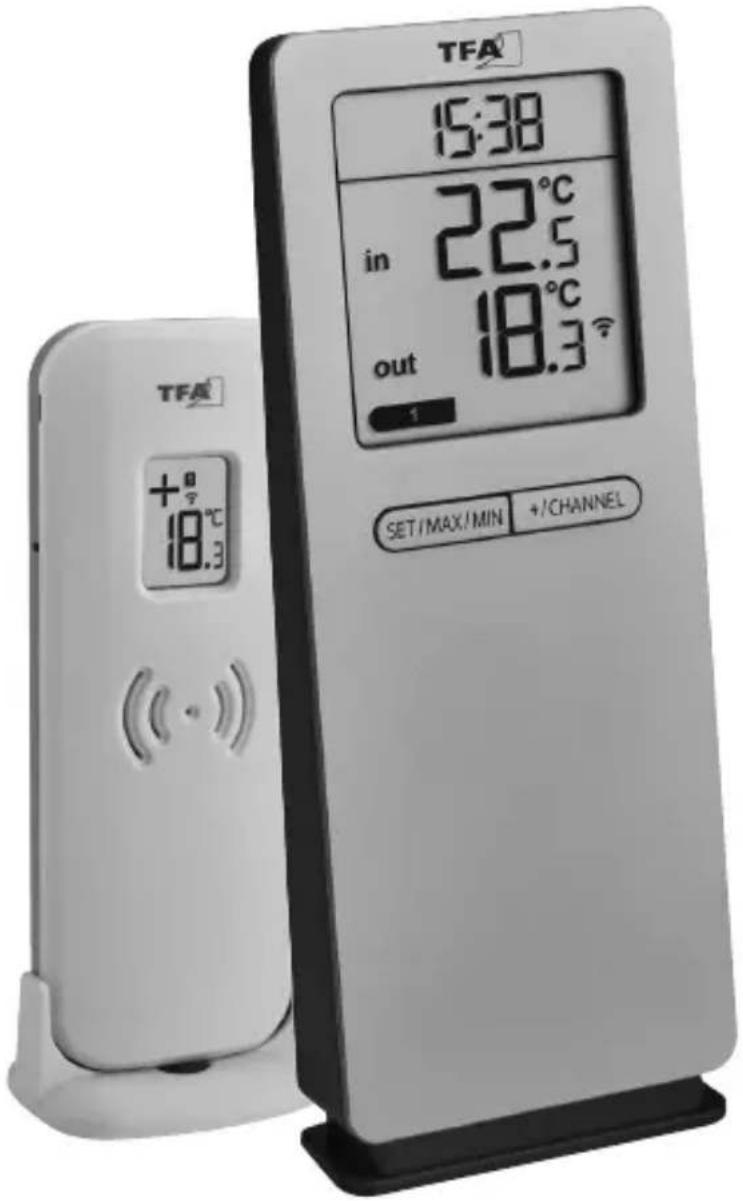

● Termómetro inalámbrico (estación base)
● ● Emisor exterior (Cat.-No. 30.3250.02)
- Instrucciones de uso

Ámbito de aplicación y ventajas de su nuevo dispositivo:

● ● Temperatura exterior sin cable de hasta 3 emisores (máx. 100 m)
- Indicación de la temperatura interior
- Valores máximos y mínimos con reposición manual o automática
- Indicación de la hora
● Montaje de pared o sobremesa

Para su seguridad:

• El producto solo es adecuado para el ámbito de aplicación descrito anteriormente.
• No emplee el dispositivo de modo distinto al especificado en estas instrucciones.

ADVERTENCIA

● Mantenga el dispositivo y las pilas fuera del alcance de los niños.
● Las piezas pequeñas pueden ser tragadas por los niños (menores de tres años).
- Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediata-mente ayuda médica.

- No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue. ¡Riesgo de explosión!

- Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. Compruebe que la polaridad sea la correcta al introducir las pilas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo. Extraiga las pilas si no va a usar el dispositivo por un largo período de tiempo. ¡Utilice guantes protectores resistentes a productos químicos y gafas protectoras si manipula pilas con fugas de líquido!

ATENCIÓN

• No está permitido realizar reparaciones, transformaciones o modifi caciones por su cuenta en el dispositivo.
• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.
• Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice productos abrasivos o disolventes!
• La estación base sólo es apta para el uso en lugares secos bajo techo. ¡Protegerlo de la humedad!
• El emisor está protegido contra las salpicaduras de agua, pero no es estanco al agua.

Componentes:

Estación base (receptor)

Pantalla (Fig.3) Teclas (Fig.3)

A - Hora H - Tecla SET/MAX/MIN
B - Símbolo para la reposición J - Tecla +/CHANNEL automática de los valores máximos y mínimos
C - Símbolo de pila para la estación base
D - Temperatura interior
E - Símbolo de pila para el emisor
F - Símbolo de recepción
G - Símbolo para el cambio de canal automático
K - Número de canal
L - Temperatura exterior
M - Indicador para valores máximos y mínimos

Cuerpo (Fig.4)

A - Suspensión
B - Compartimento de las pilas
C - Soporte (desmontable)

Sender

Pantalla (Fig.1) Cuerpo (Fig.2)

A - Señal de transmisión A - Tecla TX
B - Canal 1/2/3 B - Interruptor
C - Símbolo de pila para el emisor deslizante
D - Temperatura exterior 1/2/3 para la selección de canal
de las pilas
C - Compartimento
(desmontable)
D - Soporte

Puesta en marcha

Introducir las pilas

• Coloque los dispositivos sobre una mesa a una distancia de 1,5 metros aprox. entre sí. Evite la proximidad de posibles fuentes de interferencias (dispositivos electrónicos y sistemas de radio).
• Abra el compartimento de las pilas del emisor exterior e introduzca dos pilas nuevas 1,5 V AA con la polaridad correcta. Todos los segmentos LCD se muestran brevemente. En la pantalla aparece la temperatura. El interruptor deslizante está en el canal 1.
• Cierre de nuevo el compartimento de las pilas.
• Abra el compartimento de las pilas de la estación base.
• Introduzca dos pilas nuevas 1,5 V AA con la polaridad correcta. Todos los segmentos LCD se muestran brevemente. En la pantalla aparece la temperatura interior.
• Cierre de nuevo el compartimento de las pilas.

Recepción del emisor exterior

• La estación base intenta de recibir la temperatura exterior y el símbolo de recepción (Fig.3 F) parpadea.
• Si la recepción es exitosa aparecen la temperatura exterior (Fig.3 L) y el símbolo de recepción en la pantalla de la estación base.
• Si no se recibe la temperatura exterior, “- -,-” permanece en la pantalla de la estación base. Compruebe las pilas y inicie un nuevo intento.
• También puede activar la recepción manualmente. Mantenga pulsada la tecla + / CHANNEL (Fig.3 J) a la estación base durante tres segundos. El símbolo de recepción para el emisor exterior parpadea.
• Pulsa la tecla TX (Fig.2 A) en el compartimento de las pilas del emisor. La transmisión de los datos se realiza inmediatamente y si la recepción es correcta, aparece la temperatura exterior en la pantalla de la estación base.

Manejo

- El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 20 segundos.

Ajustes

• Mantenga pulsada la tecla SET/MAX/MIN (Fig.3 H) durante tres segundos para acceder al modo de ajuste.
  ● ● La indicación de la hora parpadea en la pantalla.
• Ajustar las horas con la tecla + / CHANNEL (Fig. 3 J). Mantenga pulsada la tecla + / CHANNEL para accederá a la pasada rápida.
• Confirme la entrada con la tecla SET/MAX/MIN y introduzca de la misma manera los minutos.
• Confirme la entrada con la tecla SET/MAX/MIN.

• Ahora puede activar o desactivar la reposición automática para los valores máximos y mínimos. AUTO OFF min max parpadea en la pantalla.

• Pulse la tecla + / CHANNEL para activar (ON) o deactivar (OFF) la reposición automática.

• Si ha activado la reposición automática en la pantalla aparece el símbolo auto (Fig.3 B).
• Ahora los valores máximos y mínimos se reponen diariamente automáticamente a las 0.00 h.

Función máxima/mínima

Indicación de valores máximos y mínimos

● Pulse la tecla SET/MAX/MIN en el modo normal.
● ● En la pantalla aparecmax (Fig.3 M).
- Los valores máximos de la temperatura interior y exterior tras la última reposición al estado inicial se muestran.
● ● Pulse otra vez la tecla SET/MAX/MIN.
● En la pantalla aparecmi(fig.3 M).
- Los valores mínimos de la temperatura interior y exterior tras la última reposición al estado inicial se muestran.
- Pulse la tecla SET/MAX/MIN otra vez para volver al modo normal.

Reposición de valores máximos y mínimos

a) Reposición manual

- Mantenga pulsada la tecla SET/MAX/MIN mientras en la pantalla aparecen los valores máximos y mínimos. Los valores se borrarán y se volverá a indicar los valores actuales.

b) Reposición automática

- Condición previa: la reposición automática está activada en el modo de ajuste (AUTO ON). El símbolo auto (Fig.3 B) aparece en la pantalla.

- Los valores máximos y mínimos se reponen diariamente automáticamente a las 0.00 h.

- Un reajuste manual intermedio todavía es posible.

Instalación

• Busque un lugar sombreado y protegido de la lluvia para poner el emisor en el exterior. La irradiación solar directa falsea los valores de medición y la humedad permanente perjudica innecesariamente los componentes electrónicos.
• Antes de la instalación definitiva, compruebe si se produce la transmisión de los valores medidos del emisor exterior en el lugar de instalación deseado para la estación base en la sala habitable.
• No opere la estación base en las inmediaciones de la calefacción, de otras fuentes de calor o de la radiación solar directa.
• Evite la proximidad a otros dispositivos eléctricos (televisores, ordenadores, radioteléfonos). Con paredes macizas, especialmente con piezas metálicas puede reducirse considerablemente el alcance del emisor (max. 100 m).

Cambio de las pilas

- En cuanto aparezca en la pantalla el símbolo de la pila (Fig.3 C, Fig.3 E, Fig.1 C) correspondiente, cambie las pilas de la estación base o del emisor.

- Atención: Al cambiar las pilas, debe volver a establecerse el contacto entre el emisor exterior y el receptor; por esta razón, deben introducirse pilas nuevas en ambos dispositivos o iniciarse una búsqueda manual de emisor exterior.

Emisores adicionales (opcional)

- Si desea conectar varios emisores, seleccione con el interruptor deslizante 1/2/3 (Fig.2 B) en el compartimento de las pilas del emisor exterior otro canal para cada emisor exterior. Introduzca dos pilas nuevas 1,5 V AA. Asegúrese que las pilas estén colocadas con la polaridad correcta. Active entonces la estación base o comienza una búsqueda manual del emisor:

• Con la tecla + / CHANNEL (Fig.3 J) puede seleccionar el emisor deseado.
• Mantenga pulsada la tecla + / CHANNEL durante tres segundos. Se borra el emisor (canal) registrado.
• Pulsa la tecla TX (Fig.2 A) en el compartimento de las pilas del emisor. La transmisión de los datos se realiza inmediatamente.
• Los valores exteriores (Fig.3 L) y el número de canal (Fig.3 K) se muestran en la pantalla de la estación base. Si ha conectado más de un emisor exterior, puede seleccionar con la tecla + / CHANNEL en la estación base entre los canales 1 - 3.
• También puede ajustar un cambio de canal automático. Después del último emisor exterior registrado (1-3), cuando se pulsa de nuevo la tecla + / CHANNEL se muestra el símbolo para el cambio de canal automático (Fig.3 G). Pulse otra vez la tecla + / CHANNEL para apagar la función.
• Después de la puesta en marcha exitosa de los emisores exteriores, cierre de nuevo cuidadosamente la tapa del compartimento de las pilas.

Averías

Problema Lösung
Ninguna indicación en la estación base /en el emisor	Asegúrese que las pilas estén colocadas con la polaridad correcta Cambiar las pilas
Ninguna recepción de emisor Indicación „- - - “	Ningún emisor exterior instalado Comenzar una búsqueda manual del emisor: Comprobar las pilas del emisor exterior (¡No utilizar baterías!) Vuelva a la puesta en marcha del emisor exterior y la estación base de acuerdo a las instrucciones Elegir otro lugar para el emisor y/o la estación base Reducir la distancia entre el emisor exterior y la estación base Elimine las fuentes de interferencia
Indicación incorrecta Cambiar las pilas

Si a pesar de haber seguido estos pasos, el dispositivo no funciona, diríjase al establecimiento donde adquirió el producto.

Datos técnicos

Estación base

Alimentación de tensión: Pilas 2 x 1,5 V AA (no incluidas)

Gama de medición

temperatura: 0°C ... 50°C

Dimensiones de cuerpo: 64 x 26 (46) x 155 (166) mm

Alimentación de tensión: Pilas 2 x 1,5 V AA (no incluidas)

Gama de medición

temperatura: -40^ ...60°C

Alcance: Máximo de 100 m (campo libre)

Frecuencia de transmisión: 433 Mhz

Potencia máxima de

radiofrecuencia transmitida: < 10 mW

Dimensiones de cuerpo: 48 (54) x 26 (44) x 129 (135) mm

Este producto ha sido fabricado usando materiales y componentes que pueden ser reciclados y reusados.

Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica. Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local. Las denominaciones de los metales pesados que contienen son: Cd=cadmio, Hg=mercurio, Pb=plomo

Este dispositivo está identificado conforme a la Direcuta de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).

No deseche este producto junto con la basura domestica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente.

Declaración UE de conformidad

Por la presente, TFA Dostmann declara que el tipo de equipo radioeléctrico 30.3071 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-dostmann.de/service/downloads/ce

Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin previo aviso. Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web.

www.tfa-dostmann.de

[e-mail]
