Ratio 30.3034.01 - Termómetro TFA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termómetro radiocontrolado
Marca	TFA
Modelo	Ratio 30.3034.01
Dimensiones estación base	68 x 29 (78) x 113 mm
Peso estación base	86 g (solo aparato)
Alimentación estación base	2 pilas 1,5 V AA (no incluidas)
Dimensiones transmisor	36 (46) x 16 (30) x 120 (123) mm
Peso transmisor	33 g (solo aparato)
Alimentación transmisor	2 pilas 1,5 V AAA (no incluidas)
Rango de temperatura interior	0...+60°C (+32...+140°F)
Rango de temperatura exterior	-40...+65°C (-40...+149°F)
Precisión de medición	±1°C
Frecuencia de transmisión	433 MHz
Potencia RF máxima	< 10 mW
Alcance (campo libre)	100 m
Funciones principales	Reloj, alarma, valores mín/máx, ampliable hasta 3 transmisores, pantalla LCD, fijación mural o sobremesa
Contenido del paquete	Estación base, transmisor, manual de instrucciones
Mantenimiento y limpieza	Paño suave y húmedo, sin disolventes abrasivos; retire las pilas si no se usa durante mucho tiempo
Instrucciones de seguridad	Mantener fuera del alcance de los niños; no arrojar las pilas al fuego; no desmontar el aparato; usar guantes en caso de fuga de pilas
Información general	Aparato conforme a las normas de la UE (WEEE, RED); declaración de conformidad disponible en www.tfa-dostmann.de

Preguntas frecuentes - Ratio 30.3034.01 TFA

¿Qué hacer si la pantalla de la estación base está vacía?

Verifique la polaridad de las pilas y reemplácelas si es necesario. Asegúrese de usar pilas nuevas y de buena calidad.

¿Por qué no se muestra la temperatura exterior?

Realice una búsqueda manual manteniendo presionada la tecla RESET/CH/+ durante 3 segundos. Verifique también las pilas del transmisor y la distancia entre los dispositivos.

¿Cómo ajustar la hora en el termómetro?

Mantenga presionada la tecla SET/MIN/MAX durante 3 segundos. Primero ajuste el formato 12/24h con RESET/CH/+, luego los minutos y las horas de la misma manera. Confirme cada paso con SET/MIN/MAX.

¿Cómo ajustar la alarma de despertador?

Presione SET/MIN/MAX en modo normal. Se muestra la alarma. Mantenga presionado SET/MIN/MAX durante 3 segundos, ajuste los minutos y luego las horas con RESET/CH/+. Active la alarma presionando RESET/CH/+ hasta que vea el símbolo de alarma.

¿Cómo mostrar las temperaturas mínimas y máximas?

Presione varias veces SET/MIN/MAX para desplazarse: alarma, luego MIN (mínimo) y MAX (máximo) para las temperaturas interior y exterior. Para restablecer, mantenga presionado RESET/CH/+ durante 2 segundos.

¿Puedo agregar un segundo transmisor?

Sí, hasta 3 transmisores en total. Para cada nuevo transmisor, inserte las pilas y colóquelo cerca de la estación base. La numeración se realiza automáticamente en orden. Use RESET/CH/+ para cambiar de canal.

¿Cómo interpretar el símbolo de pila en la pantalla?

El símbolo pilas indica que las pilas están débiles. RX se refiere a la estación base, TX al transmisor. Reemplace las pilas en ambos dispositivos y restablezca el enlace realizando una búsqueda manual.

¿Qué hacer si el alcance del transmisor es insuficiente?

Reduzca la distancia entre el transmisor y la estación base, aléjelos de otros dispositivos electrónicos y objetos metálicos. Pruebe diferentes ubicaciones. El alcance máximo de 100 m es en campo libre.

¿Cómo limpiar el termómetro?

Use un paño suave y húmedo. No use nunca disolventes ni productos abrasivos. Si no usa el aparato durante un período prolongado, retire las pilas y guárdelo en un lugar seco.

¿Qué hacer en caso de visualización incorrecta de la temperatura?

Reemplace las pilas. Verifique que el transmisor esté a la sombra y protegido de la lluvia. Asegúrese de que no haya fuentes de calor cerca. Si el problema persiste, realice un reinicio completo retirando las pilas de ambos dispositivos durante 10 segundos.

MANUAL DE USUARIO Ratio 30.3034.01 TFA

Instrucciones de uso

CE

Kat. Nr. 30.3034

RATIO - Termómetro con sensor remoto

Muchas gracias por haber adquirido este dispositivo de TFA.

1. Antes de utilizar el dispositivo

• Lea detenidamente las instrucciones de uso. De este modo se familiarizará con su nuevo dispositivo, conocerá todas las funciones y componentes, así como información relevante para la puesta de funcionamiento el manejo del dispositivo y recibera consejos sobre cómo actuar en caso de avería.
• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá sus derechos por vicios, prevista legalmente debido a un uso incorrecto.
• No asumimos responsabilidad alguna por los daños originados por el incumplimiento de estas instrucciones de uso. Del mismo modo, no nos hacemos responsables por cualquier lectura incorrecta y de las consecuencias que pueden derivarse de tales.
• Tenga en cuenta ante todo las advertencias de seguridad.
• Guarde estas instrucciones de uso en un sitio seguro.

2. Entrega

• Termómetro inalámbrico (estación básica)
  • Emisor (Cat. No. 30.3163)
• Instrucciones de uso

3. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Transmisión de la temperatura exterior (433 MHz) con un alcance de hasta 100 metros (campo libre)
• Ampliable de hasta 3 sensores también para controlar la temperatura ambiente de habitaciones alejadas, por ejemplo, habitación de los niños, bodega
  • Temperatura interior
• Valores máximos y mínimos
• Reloj con alarma
  • Montaje de pared o sobremesa

4. Para su seguridad:

- El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No emplee el dispositivo de modo distinto al especificado en estas instrucciones.

RATIO - Termómetro con sensor remoto

- No está permitido realizar reparaciones, transformaciones o modificaciones por cuenta propia en el dispositivo.

¡Precaución! Riesgo de lesiones:

• Mantenga los dispositivos y las pilas fuera del alcance de los niños.
• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue, ya que existe riesgo de explosión. Riesgo de lesiones.
• Las pilas contienen ácidos nocivos para la salud. Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo. Utilice guantes protectores resistentes a productos químicos y gafas protectoras si manipula pilas con fugas de líquido!

¡Advertencias importantes sobre la seguridad del producto!

• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.
  • Protegerlo de la humedad.
• El transmisor exterior está protegido contra las salpicaduras de agua, pero no es estanco al agua. Busque un lugar seco para poner el transmisor.

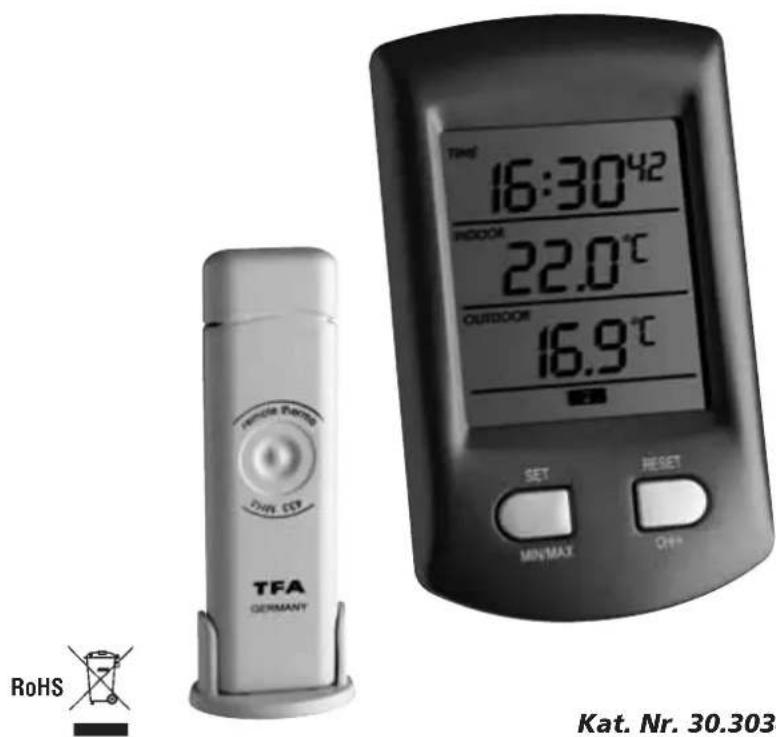

5. Componentes (Fig. 1)

5.1 Estación básica (receptor)

Pantalla LCD

A1: Tiempo A2: Temperatura interior
A3: Temperatura exterior A4: Símbolo de recepción
temperatura exterior

A5: Número del canal A6: Símbolo de la alarma

Teclas

B1: Tecla SET/MIN/MAX B2: Tecla RESET/CH/+

RATIO - Termómetro con sensor remoto E

Cuerpo

C1: Colgador para pared C2: Compartimiento de las pilas
C3: Soporte (desplegable)

5.2. Emisor (Fig. 1)

D1: Colgador para pared D2: Compartimiento de las pilas

D3: Soporte de sobremesa D4: Soporte para montaje de pared

6. Puesta en marcha

6.1 Introducir las pilas

• Abra el compartimiento de pilas del emisor (atornillado) y la estación básica y coloque los aparatos sobre una mesa a una distancia de 1,5 metros aprox. entre sí. Evite las fuentes de interferencias próximas (aparatos electrónicos y sistemas de radio).
• Introduzca las pilas en el emisor (2 x AAA 1,5 V) y inmediatamente después en la estación básica (2 x AA 1,5 V). Compruebe que la polaridad sea la correcta al introducir las pilas.
• Se emite una señal acústica corta y todos los segmentos aparecerán brevemente.

6.2 Recepción de la temperatura exterior

• Después de introducir las pilas se transmiten a la estación básica los datos de medición del emisor exterior. El símbolo de recepción aparece durante 3 minutos sobre el display de la estación básica.
  No pulse ninguna tecla al encontrarse la estación en modo de aprendizaje. Si no se muestra la temperatura externa o si ha pulsado una tecla antes de recibir la temperatura externa y en caso de cambio de batería, repita el proceso de la puesta en servicio. Espere por favor unos 10 segundos antes de volver a insertar las pilas.
• También puede iniciar la búsqueda de emisor posteriormente de forma manual (p. ej., si se pierde el emisor o al cambiar las pilas).

- IMPORTANTE:

RATIO - Termómetro con sensor remoto E

• Mantenga pulsada la tecla RESET/CH/+ durante 3 segundos. En la pantalla aparece “---” y 📞

6.3 Ajuste manual

• Mantenga pulsada la tecla SET/MIN/MAX durante 3 segundos. "24Hr" empieza a parpadear y puede seleccionar el sistema de horario de 12 (12HR) o de 24 horas (24HR) con la tecla RESET/CH/+.
• Confirme con la tecla SET/MIN/MAX.
• Los minutos empiezan a parpadear y puede ajustar los minutos con la tecla RESET/CH/+ . Confirme con la tecla SET/MIN/MAX. Introduzca del mismo modo las horas.
• Pulsa la tecla SET/MIN/MAX otra vez y puede seleccionar entre la indicación de temperatura en °C (grados Celsius) o °F (grados Fahrenheit) con la tecla RESET/CH/+.
• Confirme con la tecla SET/MIN/MAX.
• El aparato sale automáticamente del modo de ajuste si no se pulsa ninguna tecla durante más de 30 segundos.
• Si mantiene pulsada la tecla RESET/CH/+ en el modo de ajuste durante tres segundos, se modificará rápidamente.

6.4 Ajuste de la alarma

• Pulse la tecla SET/MIN/MAX en el modo normal.
• En el display aparece "12:00" o la indicación de la última hora de la alarma ajustada parpadea.
• Mantenga pulsada la tecla SET/MIN/MAX durante 3 segundos.
• Los minutos empiezan a parpadear y puede ajustar los minutos con la tecla RESET/CH/+.
• Pulsa la tecla SET/MIN/MAX y puede ajustar las horas con la tecla RESET/CH/+.
• Si mantiene pulsada la tecla RESET/CH/+ en el modo de ajuste, se modificará rápidamente.
• Pulse la tecla SET/MIN/MAX, en el display se indicará la hora de la alarma ajustada.
• Para activar la función de alarma, pulse de nuevo la tecla RESET/CH/+.
• En el display aparece el símbolo de la alarma.
• Finalizar la alarma con cualquier tecla.

RATIO - Termómetro con sensor remoto E

7. Función máximo/mínimo

• Pulse la tecla SET/MIN/MAX en el modo normal.
• En el display aparece la última hora de la alarma ajustada.
• Pulsando la tecla SET/MIN/MAX puede llamar los valores mínimos (MIN) de la temperatura interior y exterior. Si vuelve a pulsar la tecla SET/MIN/MAX puede llamar los valores máximos (MAX).
• Mantenga pulsada la tecla RESET/CH/+ 2 segundos mientras se indican los valores máximos y mínimos para borrar los valores correspondientes.

8. Emisor exterior adicional

• Si desea conectar varios emisores (máx 3), repita para cada sensor el proceso de puesta en servicio. La numeración del emisor se establece automáticamente en el orden correlativo temporal de la puesta en servicio.
• Si ha conectado más de un emisor, con la tecla RESET/CH/+ puede cambiar entre los canales. Indicación en la pantalla para canal 1 1, para canal 2 2 o para canal 3 3.

9. Instalación de la estación básica y fijación del emisor

• Busque un lugar sombrado, protegido de la lluvia para el emisor. (La irradiación solar directa falsea los valores de medición y la humedad permanente perjudica innecesariamente los componentes electrónicos).
• Instale la estación básica en el salón. Evite la proximidad a otros aparatos eléctricos (televisores, ordenadores, radioteléfonos) y objetos metálicos macizos.
• Compruebe si se produce la transmisión de los valores de medición del emisor en el lugar de instalación deseado para la estación básica (alcance en campo libre 100 metros aprox., con paredes macizas, especialmente con piezas metálicas puede reducirse considerablemente el alcance del emisor).
• Si procede, busque un nuevo lugar de instalación para el emisor y/o receptor.
• Si la transmisión es satisfactoria puede colgar el emisor o colóquelo con el soporte.

RATIO - Termómetro con sensor remoto E

10. Cuidado y mantenimiento

• Limpie los dispositivos con un paño suave, ligeramente humedecido. ¡No utilizar ningún medio abrasivo ni disolventes!
• Extraiga las pilas si no va a usar los dispositivos por un largo período de tiempo.
• Almacene los dispositivos en un lugar seco.

10.1 Cambio de las pilas

• Si las pilas están descargadas, aparece el símbolo "pila descargada" en la pantalla (RX = estación básica, TX = emisor).
• Atención: Al cambiar las pilas, debe volver a establecerse el contacto entre el emisor y el receptor; por esta razón, deben introducirse pilas nuevas en ambos dispositivos o iniciarse una búsqueda manual de emisor.

11. Averías

Problema Solución

Ninguna indicación → Asegúrese que las pilas estén de estación básica colocadas con la polaridad correcta

→ Cambiar las pilas

Ninguna recepción → Iniciar la búsqueda para el sensor de emisor exterior manual de acuerdo a las Indicación "----" instrucciones

→ Comprobar las pilas del emisor exterior (¡No utilizar baterías!)
→ Poner de nuevo en funcionamiento el emisor y la estación básica según las instrucciones de uso
→ Si es necesario, busque un nuevo lugar de instalación para el emisor y/o estación básica
→ Reducir la distancia entre el emisor y el dispositivo base
→ Elimine las fuentes de interferencia

Indicación incorrecta → Cambiar las pilas

RATIO - Termómetro con sensor remoto E

12. Eliminación

Este producto ha sido fabricado con materiales y componentes de máxima calidad que pueden ser reciclados y reutilizados.

Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica.

Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local.

Las denominaciones de los metales pesados que contienen son: Cd=cadmio, Hg=mercurio, Pb=plomo

Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).

No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente.

13. Datos técnicos

Estación básica:

Gama de medición

Temperatura interior: 0...+60°C (+32...+140°F)

Precisión: ±1°C

Alimentación de tensión: 2 x 1,5 V AA

(Pilas non incluidas)

Dimensiones del cuerpo: 68 x 29 (78) x 113 mm

RATIO - Termómetro con sensor remoto E

Emisor:

Gama de medición

Temperatura interior: -40...+65°C (-40...+149°F)

Precisión: ±1°C

Frecuencia de la transmisión: 433 MHz

Alcance (campo libre): máximo de 100 m

Potencia máxima de

radiofrecuencia transmitida: < 10mW

Alimentación de tensión: 2 x 1,5 V AAA

(Pilas non incluidas)

Dimensiones del cuerpo: 36 (46) x 16 (30) x 120 (123) mm

Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin previo aviso. Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA Dostmann declara que el tipo de equipo radioeléctrico 30.3034.10 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente:

www.tfa-dostmann.de
