Produkttyp	Funk-Thermometer
Marke	TFA
Modell	Ratio 30.3034.01
Abmessungen Basisstation	68 x 29 (78) x 113 mm
Gewicht Basisstation	86 g (nur Gerät)
Stromversorgung Basisstation	2 x 1,5 V AA-Batterien (nicht enthalten)
Abmessungen Sender	36 (46) x 16 (30) x 120 (123) mm
Gewicht Sender	33 g (nur Gerät)
Stromversorgung Sender	2 x 1,5 V AAA-Batterien (nicht enthalten)
Innen-Temperaturbereich	0...+60°C (+32...+140°F)
Außen-Temperaturbereich	-40...+65°C (-40...+149°F)
Messgenauigkeit	±1°C
Übertragungsfrequenz	433 MHz
Maximale HF-Leistung	< 10 mW
Reichweite (Freifeld)	100 m
Hauptfunktionen	Uhr, Alarm, Min/Max-Werte, erweiterbar auf bis zu 3 Sender, LCD-Anzeige, Wandmontage oder Aufstellung
Lieferumfang	Basisstation, Sender, Bedienungsanleitung
Pflege und Reinigung	Weiches, feuchtes Tuch, ohne abrasive Lösungsmittel; bei längerer Nichtbenutzung Batterien entfernen
Sicherheitshinweise	Außerhalb der Reichweite von Kindern aufbewahren; Batterien nicht ins Feuer werfen; Gerät nicht zerlegen; bei Batterieleckage Handschuhe verwenden
Allgemeine Informationen	Gerät entspricht EU-Normen (WEEE, RED); Konformitätserklärung verfügbar unter www.tfa-dostmann.de

Häufig gestellte Fragen - Ratio 30.3034.01 TFA

Was tun, wenn das Display der Basisstation leer bleibt?

Überprüfen Sie die Polarität der Batterien und ersetzen Sie sie bei Bedarf. Verwenden Sie neue und hochwertige Batterien.

Warum wird die Außentemperatur nicht angezeigt?

Starten Sie eine manuelle Suche, indem Sie die Taste RESET/CH/+ 3 Sekunden lang gedrückt halten. Überprüfen Sie auch die Batterien des Senders und den Abstand zwischen den Geräten.

Wie stelle ich die Uhrzeit am Thermometer ein?

Halten Sie die Taste SET/MIN/MAX 3 Sekunden lang gedrückt. Stellen Sie zuerst das 12/24h-Format mit RESET/CH/+ ein, dann die Minuten und Stunden auf die gleiche Weise. Bestätigen Sie jeden Schritt mit SET/MIN/MAX.

Wie stelle ich den Wecker ein?

Drücken Sie im Normalmodus SET/MIN/MAX. Der Alarm wird angezeigt. Halten Sie SET/MIN/MAX 3 Sekunden gedrückt, stellen Sie die Minuten und dann die Stunden mit RESET/CH/+ ein. Aktivieren Sie den Alarm, indem Sie RESET/CH/+ drücken, bis das Alarmsymbol erscheint.

Wie zeige ich die Minimal- und Maximaltemperaturen an?

Drücken Sie mehrmals SET/MIN/MAX, um durchzublättern: Alarm, dann MIN (Minimum) und MAX (Maximum) für Innen- und Außentemperatur. Zum Zurücksetzen halten Sie RESET/CH/+ 2 Sekunden lang gedrückt.

Kann ich einen zweiten Sender hinzufügen?

Ja, insgesamt bis zu 3 Sender. Legen Sie für jeden neuen Sender Batterien ein und platzieren Sie ihn in der Nähe der Basisstation. Die Nummerierung erfolgt automatisch in der Reihenfolge. Verwenden Sie RESET/CH/+, um den Kanal zu wechseln.

Wie ist das Batteriesymbol auf dem Display zu interpretieren?

Das Symbol Batterien zeigt an, dass die Batterien schwach sind. RX betrifft die Basisstation, TX den Sender. Ersetzen Sie die Batterien in beiden Geräten und stellen Sie die Verbindung wieder her, indem Sie eine manuelle Suche starten.

Was tun, wenn die Reichweite des Senders unzureichend ist?

Verringern Sie den Abstand zwischen Sender und Basisstation, halten Sie sie von anderen elektronischen Geräten und Metallgegenständen fern. Testen Sie verschiedene Standorte. Die maximale Reichweite von 100 m gilt im Freifeld.

Wie reinige ich das Thermometer?

Verwenden Sie ein weiches, feuchtes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Wenn Sie das Gerät längere Zeit nicht verwenden, entfernen Sie die Batterien und lagern Sie es an einem trockenen Ort.

Was tun bei falscher Temperaturanzeige?

Ersetzen Sie die Batterien. Stellen Sie sicher, dass der Sender im Schatten und vor Regen geschützt ist. Stellen Sie sicher, dass sich keine Wärmequellen in der Nähe befinden. Wenn das Problem weiterhin besteht, führen Sie einen vollständigen Reset durch, indem Sie die Batterien beider Geräte für 10 Sekunden entfernen.

BEDIENUNGSANLEITUNG Ratio 30.3034.01 TFA

TFA No 30.3034.10 Anl 09 16 27.09.2016 17:35 Uhr Seite 1

Bedienungsanleitung

Instruction manual

TFA No 30.3034.10 Anl 09 16 27.09.2016 17:35 Uhr Seite 2

RATIO - Funk-Thermometer

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Anleitung gut auf!

2. Lieferumfang

• Funkthermometer (Basisstation)
- Sender (Kat.-Nr. 30.3163)
• Bedienungsanleitung

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes

• Außentemperatur über kabellosen Außensender (433 MHz), Reichweite bis 100 m (Freifeld)
• Erweiterbar auf bis zu 3 Sender, auch zur Temperaturkontrolle von entfernten Räumen, z.B. Kinderzimmer, Weinkeller
• Innentemperatur
  • Maxima- und Minimawerte
• Uhr mit Alarm
• Zum Aufstellen oder an die Wand hängen

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

RATIO - Funk-Thermometer

Vorsicht! Verletzungsgefahr:

• Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
  • Vor Feuchtigkeit schützen.
• Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen niederschlagsgeschützten Platz für den Sender aus.

5. Bestandteile (Fig. 1)

5.1 Basisstation (Empfänger)

LCD-Anzeige

A1: Uhrzeit A2: Innentemperatur

A3: Außentemperatur A4: Außentemperatur

Empfangssymbol

A5: Kanalnummer A6: Alarmsymbol

Tasten

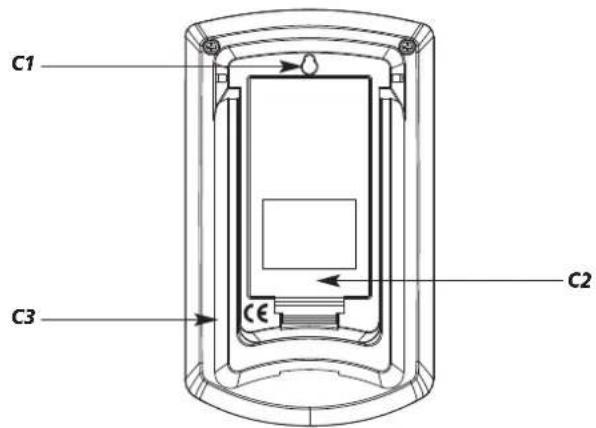

C1: Wandaufhängung C2: Batteriefach

C3: Ständer (ausklappbar)

RATIO - Funk-Thermometer

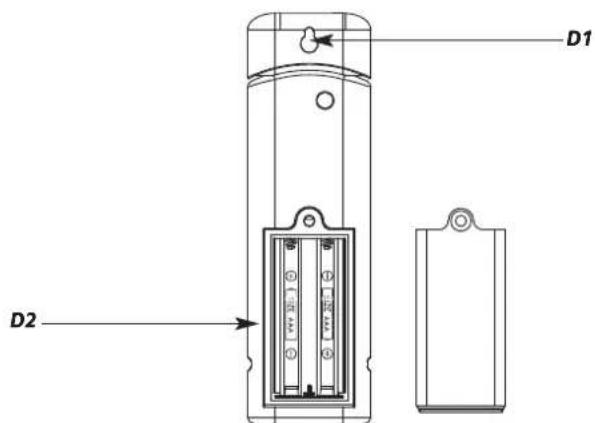

5.2. Sender (Fig. 2)

D1: Wandaufhängung D2: Batteriefach

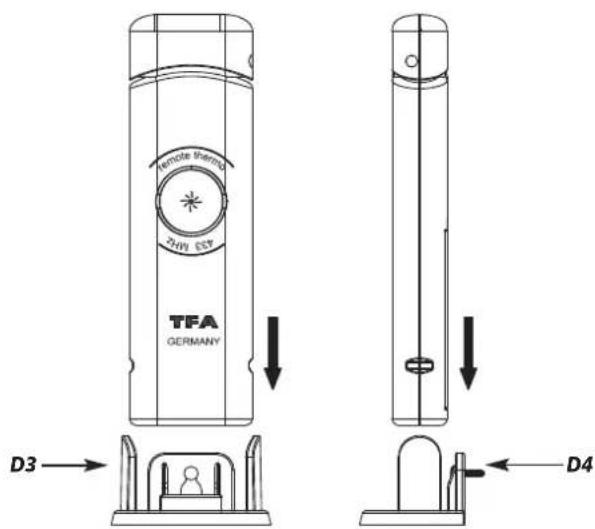

D3: Halter bei Standfunktion D4: Halter bei Wandmontage

6. Inbetriebnahme

6.1 Batterien einlegen

• Öffnen Sie das Batteriefach von Sender (verschraubt) und Empfänger und legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).
• Legen Sie 2 x AAA 1,5 V Batterien in das Batteriefach vom Sender und unmittelbar danach 2 x AA 1,5 V Batterien in die Basisstation. Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
• Ein Signalton ertönt und alle Segmente werden kurz angezeigt.

6.2 Empfang der Außentemperatur

• Nach dem Einlegen der Batterien werden die Messdaten des Außensenders an die Basisstation übertragen. Das Funk-Empfangszeichen Erscheint für 3 Minuten auf dem Display der Basisstation.
• Wichtig: Drücken Sie keine Taste, wenn sich die Station im Lernmodus befindet. Falls die Außentemperatur nicht angezeigt wird, oder wenn Sie vor dem Empfang der Außentemperatur eine Taste gedrückt haben und bei Batteriewechsel wiederholen Sie den Inbetriebnahmeprozess. Bitte warten Sie 10 sec., bevor Sie die Batterien wieder einlegen.
• Sie können die Außensendersuche zu einem späteren Zeitpunkt auch manuell starten (z.B. bei Verlust des Außensenders oder Batteriewechsel).
• Halten Sie die RESET/CH/+ Taste für drei Sekunden gedrückt. Auf dem Display erscheint „---“ und das Funk-Empfangszeichen

6.3 Manuelle Einstellungen

• Halten Sie die SET/MIN/MAX Taste für drei Sekunden gedrückt.
• Die 24Hr Anzeige fängt an zu blinken. Sie können mit der RESET/CH/+ Taste das 12-Stunden (12Hr) oder 24-Stunden-Zeitsystem (24Hr) einstellen.
• Bestätigen Sie mit der SET/MIN/MAX Taste.

RATIO - Funk-Thermometer

• Die Minutenanzeige fängt an zu blinken und Sie können mit der RESET/CH/+ Taste die Minuten einstellen. Bestätigen Sie mit der SET/MIN/MAX Taste. Geben Sie auf gleiche Weise die Stunden ein.
- Drücken Sie die SET/MIN/MAX Taste noch einmal und Sie können mit RESET/CH/+ Taste zwischen Celsius und Fahrenheit wechseln.
- Bestätigen Sie mit der SET/MIN/MAX Taste.
- Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 30 Sekunden keine Taste gedrückt wird.
- Halten Sie die RESET/CH/+ Taste im Einstellmodus für drei Sekunden gedrückt, gelangen Sie in den Schnelllauf.

6.4 Einstellung Weckalarm

• Drücken Sie im Normalmodus die SET/MIN/MAX Taste, um in den Alarmmodus zu gelangen.
  • Die zuletzt eingestellte Weckzeit erscheint (12:00 Voreinstellung)
• Halten Sie die SET/MIN/MAX Taste für 3 Sekunden gedrückt.
• Die Minuten fängt an zu blinken und Sie können mit der RESET/CH/+ Taste die Minuten einstellen.
• Drücken Sie die SET/MIN/MAX Taste und Sie können nun die Stunden mit der RESET/CH/+ Taste einstellen
• Bestätigen Sie mit der SET/MIN/MAX Taste, auf dem Display erscheint die eingestellte Weckzeit.
• Um die Alarm-Funktion zu aktivieren, drücken Sie noch einmal die RESET/CH/+ Taste.
  • Das Alarmsymbol erscheint auf dem Display.
• Beenden Sie den Alarm mit jeder beliebigen Taste.

7. Maximum/Minimum-Funktion

• Drücken Sie im Normalmodus die SET/MIN/MAX Taste.
  • Die zuletzt eingestellte Weckzeit erscheint.
• Durch nochmaliges Drücken der SET/MIN/MAX Taste können Sie die Tiefstwerte (MIN) für die Innen- und Außentemperatur abrufen. Durch nochmaliges Drücken der SET/MIN/MAX Taste können Sie die Tageshöchstwerte (MAX) abrufen.
• Wenn Sie die RESET/CH/+ Taste für 2 Sekunden gedrückt halten, während die Höchst- und Tiefstwerte angezeigt werden, werden die Werte gelöscht und auf den aktuellen Wert zurückgesetzt.

RATIO - Funk-Thermometer

8. Zusätzliche Außensender

• Wenn Sie mehrere Sender anschließen wollen (max. 3), wiederholen Sie für jeden Sender den Inbetriebnahmeprozess. Die Nummerierung der Sender erfolgt automatisch in der zeitlichen Reihenfolge der Inbetriebnahme.
• Falls Sie mehr als einen Sender angeschlossen haben, können Sie mit der RESET/CH/+ Taste zwischen den Kanälen wechseln. Anzeige im Display 1, für Kanal 2 oder für Kanal 3.

9. Aufstellen der Basisstation und Befestigen des Senders

• Suchen Sie sich einen schattigen, niederschlagsgeschützten Platz für den Sender aus. (Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig).
• Stellen Sie die Basisstation im Wohnraum auf. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.
• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite Freifeld max. 100 Meter, bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren).
• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Empfänger.
• Ist die Übertragung erfolgreich, können Sie den Sender mit dem Ständer aufstellen oder aufhängen.

10. Pflege und Wartung

• Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie die Geräte längere Zeit nicht verwenden.
• Bewahren Sie Ihre Geräte an einem trockenen Platz auf.

10.1 Batteriewechsel

- Wenn die Batterien ersetzt werden müssen, erscheint die Batterieanzeige auf dem Display (RX = Basisstation, TX = Sender).

RATIO - Funk-Thermometer

- Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Sender und Empfänger wieder hergestellt werden – also Batterien immer in beide Geräte neu einlegen oder manuelle Sendersuche starten.

11. Fehlerbeseitigung

Problem Lösung

Keine Anzeige → Batterien polrichtig einlegen auf der Basisstation → Batterien wechseln

Kein Senderempfang → Manuelle Außensendersuche Anzeige „---“ gemäß Betriebsanleitung starten

→ Batterien des Außensenders prüfen (keine Akkus verwenden!)
→ Neuinbetriebnahme von Sender und Basisstation gemäß Anleitung
→ Anderen Aufstellort für Sender und/oder Basisstation wählen
→ Abstand zwischen Sender und Basisstation verringern
→ Beseitigen der Störquellen

Unkorrekte Anzeige → Batterien wechseln

12. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

RATIO - Funk-Thermometer

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

13. Technische Daten

Basisstation:

Messbereich Innentemperatur: 0...+60°C (+32...+140°F)

Genauigkeit: ±1°C

Spannungsversorgung: 2 x 1,5 V AA(Batterien nicht inklusive)

Größe: 68 x 29 (78) x 113 mm

Gewicht: 86 g (nur das Gerät)

Sender:

Messbereich Außentemperatur: -40...+65°C (-40...+149°F)

Genauigkeit: ±1°C

Übertragungsfrequenz: 433 MHz

Maximale Sendeleistung: < 10mW

Reichweite Freifeld: 100 m

Spannungsversorgung: 2 x 1,5 V AAA(Batterien nicht inklusive)

Größe: 36 (46) x 16 (30) x 120 (123) mm

Gewicht: 33 g (nur das Gerät)

RATIO - Funk-Thermometer

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3034.10 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12, D-97877 Wertheim, Deutschland 09/16
