MANUALE UTENTE CLEANTEC CTLC SYS I FESTOOL

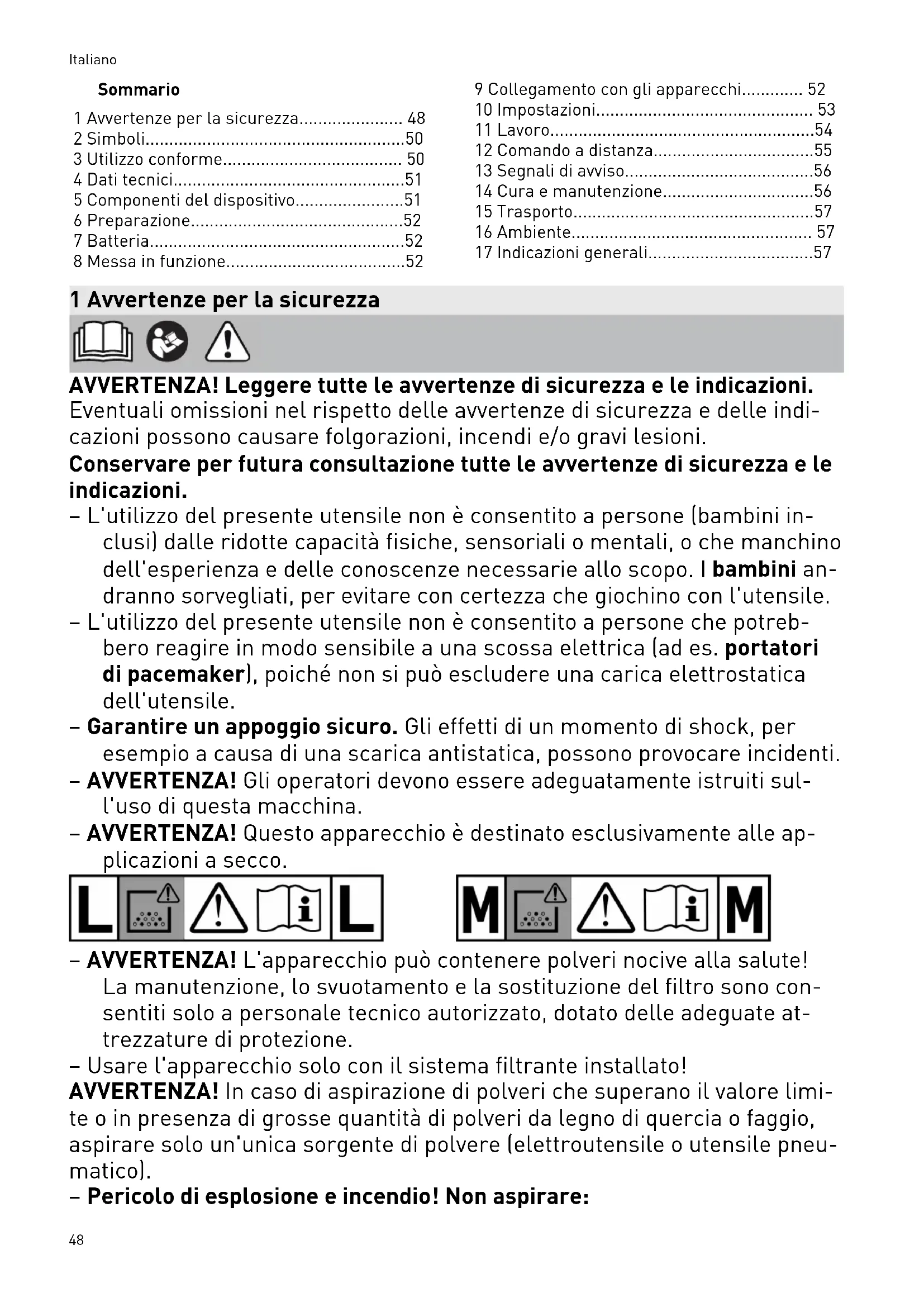

1 Avverenze per la sicurezza 48
2 Simboli. 50
3 Utilizzo conforme. 50
4 Dati tecnici. 51
5 Componenti del disposativo. 51
6Preparazione. .52
7 Battery. 52
8 Messa in funzione. 52

9 Collegamento con gli apparecchi. 52
10 Impostazioni 53
11Lavoro. 54
12 Comando a distanza. 55
13 Segnali di avviso. 56
14 Cura e manutenzione. 56
15Trasporto. .57
16 Ambiente 57
17 Indicazioni generali. 57

1 Avverenze per la sicurezza

AVVERTENZA! Leggere tutte le avventenze di sicurezza e leindicazioni.

Eventuali omissioni nel rispetto delle avventenze di sicurezza e delleindicazioni possono causare folgorazioni, incendi e/o gravi lesioni.

Conservare per futura consulazione tutte le avventenze di sicurezza e leindicazioni.

• L'utilizzo del presente utensile non è consentito a personne (bambini inclusi) dalle ridotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle conoscenze necessarie allo scopo. I bambini andranno sorvegliati, per evitare con certezza che giochino con l'utensile.
• L'utilizzo del presente utensile non è consentito a personne che potrebbero reagire in modo sensibile a una scossa elettrica (ad es. portatori di pacemaker), poiché non si può escludere una carica elettrostatica dell'utensile.
• Garantire un appoggio sicuro. Gli effetti di un momento di shock, per esempio a causa di una scarica antistatica, possono provocare incidenti.
• AVVERTENZA! Gli operatori devono essere adeguatamente istruiti sul'uso di但这a macchina.
• AVVERTENZA! Questo appearecchio è destinato esclusivamente alle applicazioni a secco.

• AVVERTENZA! L'apparecchio può contener polveri nocive alla salute! La manutenzione, lo svuotamento e la sostituzione del filtrro sono consentiti solo a personale technique autorizzato, dotato delle adeguate attrezzature di protezione.
• Usare l'apparecchio solo con ilsystema filtrante installato!

AVVERTENZA! In caso di aspirazione di polveri che superano il valore limite o in presenza di grosse quantità di polveri da legno di quercia o faggio, aspirare solo un'unica sorgente di polvere (elettroutensile o utensile pneumatico).

• Pericolo di esplosion e incendio! Non aspirare:

• scintille, pezzi incandescenti o polveri calde;

• materiali inflammabili o esplosivi (p.es. magnesio, alluminio, benzina, diluente);
• materiali aggressivi (ad esempio acidi, soluzioni alcaline, solventi);

• materiali chimicamente reattivi che possano generare calore, acidi/ basi, gas ecc. (ad esempio materiali reattivi bicomponenti, alluminio e acqua).

• Attenersi alle norme nazionali sulla sicurezza e alleindicazioni del produttore dei materiali.

• Usare l'apparecchio solo con un equipaggiamento di protezione personale adatto.
• Usare l'apparecchio solo quando esse risulta intatto ad un controllo visivo, in ambienti asciutti e in seguito ad opportuno addestramento.
• Controllare regolarmente l'interfaccia della batteria e ilhetto per evitarre pericoli. In caso di danneggiamento, far sostituire l'interfaccia della batteria esclusivamente da un officina del Servizio Assistenza Clienti autorizzata.
• Non sollevarla o trasportarla servendosi di un gancio di sollevamento o di un paranco.
• Trasportare l'apparecchio usingo esclusivamente l'impugnatura, la maniglia frontale o la tracolla previste a tale scopo.
• Pericolo di ribaltamento, non posizionare su piani inclinati!

- ATTENZIONE

Questo appearecchio è destinato esclusivamente all'uso in ambienti interni.

Conservare quello apparecchio solo in ambienti interni.

• Utilizzato esclusivamente tubi flessibili per l'aspirazione originali Festool.
• Tenere in considerazione l'ambiente di lavoro e durante il trasporto o il lavoro con l'utensile prestare attenzione a se stessi e a terzi.

Quindi evitare ad es. il rischio di inciampare a causa di un tubo di aspi-razione o un cavo di rete.

• Tenere le pellicole d'imballaggio fuori alla portata dei bambini.

Sussiste pericolodi asfissia.

• Osservare il manuale di istruzioni del caricabatterie e delle batterie.
• Non utilizzato alimentatori o batterie di fornitori terzi per azionare l'utensile a batteria. Non utilizzato caricabatterie di fornitori terzi per caricare le batterie. L'uso di accessori non previsti dal produttore cui provocare scosse elettriche e/o gravi incidenti.
• Tenere le batterie non utilizzate lontane da oggetti metallici (es. chiodi, viti, chiavi, graffiti o simili) che possono causare un bypass dei

contatti. Un cortocircuito fra i contatti della batteria più provocare uszioni o incendi.

• Utilizzare la batteria solo in abbinamento al proprio utensile Festool.

Solo in tal modo la batteria viene protetta da pericoloso sovraccarico. L'impiego di un altro apparecchio può provocare lesioni e pericolo d'in-cendio.

• Non utilizzato batterie danneggiate o modificare. Batterie danneggiato modificare possono provocare incendio, esplosione o lesioni.
• Scollegare la batteria dall'apparecchio prima diambiare gli accessori / materiali di consumo, o di riporre l'apparecchio. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'apparecchio.

2 Simboli

Avvertenza di pericologo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni per l'uso e le avventenze di sicurezza.

Leggere le istruzioni d'uso e le avvertenze di sicurezza.

Indossare un dispositivo di protezione delle vie respiratoria.

Adatto per la separazione di polveri con un valore limite di esplsozione di 1mg / m^3

Adatto per la separazione di polveri con un valore limite di esplosione superiore a 0,1mg / m^3

Avvertenza! L'apparecchio più contenere polveri nocive alla salute.

È proibito salute in piedi sul banco da lavoro

Non aspirare acqua o liquidi!

Non esporre alla pioggia!

Pericolo di ribaltamento!

Innestare la batteria

Sbloccare la batteria

Consiglio, avvertenza

Istruzioni per l'uso

Contrassegno CE: attesta la conformità dell'elettroutensile alle Direttive della Comunità Europea.

Non smaltire tra i rifiuti domestici.

Il disposizione contiene un chip per il salvataggio dei dati. vedi capitolo 17.2

3 Utilizzo conforme

CTLC SYS I

Unità mobile di aspirazione a batteria adatta

-per aspirare polveri con valori limite fino a 1mg / m^3 secondo il tipo di polvere "L",
-per sollecitazioni maggiori in caso di utilizzato industriale, ai sensi della IEC/ EN 60335-2-69,
- per l'utilizzo con le batterie Festool dellaserie BP con la stessa classe di tensione autorizzata per le unità mobili di aspirazione a batteria.

CTMC SYS I

Unità mobile di aspirazione a batteria adatta

-per aspirare polveri fino a 0,1mg / m^3 secondo il tipo di polvere M'tra cui anche legno e polveri minerali contenti quarzo,
-per sollecitazioni maggiori in caso di utilizzato industriale, ai sensi della IEC/ EN 60335-2-69,

• per l'utilizzo con le batterie Festool dellaserie BP con la stessa classe di tensione autorizzata per le unità mobili di aspirazione a batteria.

Unità mobile di aspirazione a batteria non consigliata per l'aspirazione continua di polveri fi

ni, ad esempio polvere di cemento o massa di stucco.

In caso di utilizzo improprio, la responsabilità ricadrà sull'utente.

4 Dati tecnici
5 Componenti del disposativo
5.1 Unità mobile di aspirazione a batteria

Unità mobile di aspirazione a batteria
Tensione del motore 36 V (2x 18 V)	—
Batterie compatibili [5]	BP18 Li 4,0 HPC-AS BP18 Li 4,0 HPC-ASI BP18 Li 3,1 C BP18 Li 3,1 CI
Portata (aria) max., aspiratore/turbina 93,6 m³/h / 147 m³/h
Depressione massima, turbina 180 hPa
Superficie filtrante 5357 cm²
Tubo flessibile d'aspirazione D 27x3m-AS-90°/CT
Livello di pressione acustica secondo EN 60335-2-69/ Grado d'incertezza K 63 dB(A)/ 3 dB
Vibrazioni trasmemesse alsystema mano-braccio secondo EN 60335-2-69/ Incertezza K	<2,5 m/s²/ 1,5 m/s²
Frequenza (Unità mobile di aspirazione a batteria /mando a distanza)	2402 Mhz - 2480 Mhz
Potenza isotropica irradiata equivalente (EIRP)	< 10 dBm
(Unità mobile di aspirazione a batteria /mando a distanza)
Capacità serbatoio 4,5 l
Misure Lu x La x H con box di stoccaggio 396 x 297 x 307 mm
	solo CTL/MC SYS I 396 x 297 x 187 mm
Peso con box di stoccaggio (senza bat-terie)	7,1 kg

[1-1] Unità mobile di aspirazione a batteria
[1-2] Box di stoccaggio
[1-3] Manicotto d'aspirazione
[1-4] Tubo flessibile per l'aspirazione
[1-5] Impugnatura
[1-6] Chiusura T-Loc per Systainer
[1-7] Maniglia frontale

[1-8] Apertura di sfiato
[1-9] Tasti di collegamento
[1-10] Spia di collegamento
[1-11] Regolazione della forza aspirante
[1-12] Visualizzazione dello stato (forza di aspirazione / segnali di avviso)
[1-13] Tasto MAN
[1-14] Tasto ON-/ OFF
[1-15] Comando a distanza CT-F | *

5.2 Comando a distanza CT-F I

[1-16] Tasto di collegamento
[1-17] Indicatore a LED
[1-18] Tasto MAN (accensione manuale)
[1-19] Alloggiamo per nastri di fissaggio
[1-20] Nastro di fissaggio

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

• L'accessorio raffigurato o descripto più non comparire nella fornitura standard.

6 Preparation

Dopo la rimozione alla confezione, l'unità mobile di aspirazione a batteria è pronta per l'uso.

7 Battery

Prima d'introduire la batteria, verificare che la relativa interfaccia sia pulita. La presenza di contaminazioni sull'interfaccia della batteria cui impedire un corretto contatto e causare danni ai contatti stessi.

Un contatto difettoso può, a sua volta, causare un surriscaldamento e danni all'utensile.

[2a]

Prelevare la batteria.

Introduire la batteria sino a farla scattare in posizione.

L'unità mobile di aspirazione può essere utilizzata solo con 2 batterie.
Per le batterie compatibili vedi capitolo 4.
i Per maggiori informazioni sul caricabatte rie e sulla batteria con indicazione della capacità, consultare i manuali di istruzioni di entrambi.

8 Messa in funzione

Modalità stand-by

Premere il tasting ON/OFF [1-14].

LED verdi della visualizzazione di stato [1-12] indica la modalità stand-by.

Premendo un'altra volta il tasto ON / OFF si spegne l'unità mobile di aspirazione a batteria.

Avvio / arresto manuale dell'unità mobile di aspirazione a batteria

L'unità mobile di aspirazione a batteria è in modalità stand-by.

Direttamente sull'unità mobile di aspirazione a batteria:

Premere il tasting MAN [1-13] per avvio / arresto.
In alternatively tramite il dato a distanza collegato CT-F I (vedi capitolo 9.2):
Premere il tasto MAN [1-18] del dato a distanza per avvio / arresto.

Avvio / arresto automatico dell'unità mobile di aspirazione a batteria

L'unità mobile di aspirazione a batteria è in modalità stand-by.

Per avviare / arrestare automaticamente l'unità mobile di aspirazione a batteria: Ascendere / spegnere l'elettroutensile a batteria collegato (vedi capitolo 9.1).

9 Collegamento con gli apparecchi

AVVERTENZA

Rischio di lesioni dovute all'avviamento incustodito dell'unità di aspirazione a batteria

• Prima di qualsiasi lavoro con l'unità mobile d'aspirazione a batteria controllare quale commando a distanza e quale utensile elettrico a batteria sono collegati con l'unità!
  Un utensile elettrico a batteria deve sempre essere collegato all'unità mobile di aspirazione a batteria tramite il tubo flessibile per l'aspirazione. Dopio il lavoro, il collegamento con l'unità mobile di aspirazione a batteria deve essere staccato.
  Il dato a distanza cui si sono colgato solo al tubo flessibile per l'aspirazione.

9.1 Collegare l'utensile elettrico a batteria

• Azionare il tasto di collegamento [1-9] in modalità stand-by.
  La spia di collegamento [1-10] lampeggia lentamente di colore blu. L'unità mobile di aspirazione a batteria è pronta al collegamento per 60 secondi.
• Accendere l'eeltroutensile.

L'unità mobile di aspirazione a batteria si avvia. L'unità mobile di aspirazione a batteria è collegata fino all'azionamento del tasting

ON/OFF [1-14] o alla rimozione di una batteria (sull'unità mobile di aspirazione a batteria). In seguito è necessario accoppiare nuovamente l'utensile elettrico.

i Collegando un nuovo eletttroutensile, il collegamento esistente fina a quel momento sare sovrascritto.

i Questa funzione e possibile solo con elettroutensili Festool con batteria Bluetho.

9.2 Collegare lavoro a distanza CT-F I

Per collegare un dato a distanza con una unita mobile d'aspirazione a batteria, si deve eseguire un reset del dato a distanza (vedere Reset del dato a distanza).

È possibile collegare direttamente i comandi a distance non alla cegati.

i Una connessione stabilita tra i comandi a distanza e l'unità mobile di aspirazione a batteria rimane inattoancheafter premuto il pulsante on/off o aver rimioso una batteria (sull'unità mobile di aspirazione a batteria).
L'unità mobile di aspirazione a batteria cui estere collegata contemporaneamente con un massimo di cinque comandi a distanza. L'unità mobile d'aspirazione a batteria cui estere collegata contemporaneamente con un solo elettroutensile a batteria.
i Se l'unità mobile di aspirazione a batteria è stata accesa inizialmente con la batteria e viene spenta con il commando a distanza, la batteria collegata perde il suo collegamento temporaneo con l'unità mobile d'aspirazione a batteria. Poi la batteria può essere collegata di nuovo.
- Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento [1-9] situato sull'unità mobile di aspirazione a batteria.

La spia di collegamento [1-10] lampeggia veloc-e cimento di colore blu. L'unità mobile di aspirazione a batteria è pronta al collegamento per 60 secondi.

Premere il tasto MAN [1-18] sul dato a distanza.

Il comando a distance resta memorizzato nel'unità mobile di aspirazione a batteria.

Reset sul dato a distanza

Il tasto reset consente di cancellare il collegamento di un dato a distance con l'unità mobile di aspirazione a batteria.

• Mantenere premuto il tasting di collegamento [1-16] e il tasting MAN [1-18] per 10 secondi.

Quando il reset è completato l'indicatore LED [1-17] si accende di colore magenta.

9.3 Collegamento di un terminale mobile

Collegare l'unità mobile di aspirazione a batteriatramite la Festool Work App con un terminale mobile (ad es.per un aggiornamento del software).

• Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento [1-9] situato sull'unità mobile di aspirazione a batteria.

La spia di collegamento [1-10] lampeggia veloc-e cimento di colore blu. L'unità mobile di aspirazione a batteria è pronta al collegamento per 60 secondi.

Per autorizzato la connessione sicura, seguire le istruzioni della Festool Work App.

10 Impostazioni

10.1 Regolazione della potenza di aspirazione

• Azionare i tasti Più o Meno per l'impostazione della forza di aspirazione [1-11] in modalità di aspirazione.

LED verdi della visualizzazione di stato [1-12] indicano il livello di potenza attuale.

10.2 Manicotto d'aspirazione

La funzione di bypass del manicotto d'aspirazione [1-3] impedisce un'aspirazione delle rettificatrici e degli ugelli a pavimento su superfici li-sce.

Apri

• Ruotare l'anello di regolazione sulla posizione "OPEN".

Chiudi

• Ruotare l'anello di regolazione sulla posizione "CLOSE".

10.3 Monitoraggio della portata massima (solo per tipo di polvere M)

PRUDENZA

Polveri nocive per la salute Lesione delle vie respiratoria

Il funzionamento correttto è garantito solo con il tubo flessibile per l'aspirazione D 27x3m-AS-90°/CT.

Se nel tubo flessibile per l'aspirazione la velocità dell'aria scenderà fatto i 20 m/s, per ragioni sicurezza verra è emesso un segnale acustico di avviso.

Possibili cause Rimedio
Sacchetto filtering pie- no.	Inserire un nuovo sacchetto filtering (vedere capitolo 14.1).
Filtro principale contaminato.	Sostituire il filtrato principale (vedere capitolo 14.2).
Tubo flessibile per l'aspirazione ostruito o piedato.	Eliminare l'ostruzione o la piegatura.
La forza di aspirazione è regola-ta [1-11] su un va-lore troppo basso.	Regolare la forza di aspirazione su un valo-re più elevato (vedere capitolo 10.1).
Livello batteria bas-so.	- Caricare le batterie.- Inserire nuove batte-rie.
Malfunzionamento delsystema elettro-nico di sorveglian-za.	Far eliminare il proble-ma da un'officina del-l'Assistenza Clienti au-torizzata Festool.
Lavorare con le rettificatrici.	Attivare la funzione di bypass (vedi capito- lo 10.2).

10.4 Termofusibile

Come protezione contro il surriscaldamento, l'interruttore termico disinserisce l'unità mobile di aspirazione a batteria prima del raggiungimento della temperatura critica. Il LED della visualizzazione di stato [1-12] segnala un'anova.

Il LED s'illumina in rosso Sovratemperatura

• Specnere l'unità mobile di aspirazione a batteria e lasciarla raffreddare.
  Riaccendere l'unità mobile di aspirazione a batteria dopo ca. 10 minuti.

10.5 Collegamento al T-Loc

Girando il T-Loc, l'unità mobile di aspirazione a batteria cui venire chiusa, aperta e collegata:

• Chiudere l'unità mobile di aspirazione a batteria [3a].
• Aprire l'unità mobile di aspirazione a batteria [3b].
• Collegare l'unità mobile di aspirazione a batteria al box di stoccaggio [3c].

Prima del sollevamento, chiudere sempre il T-Loc sull'unità mobile di aspirazione a batteria o collegarlo al box di stoccaggio, assicurandosi che il collegamento sia saldo.

Capacità di carico massima per il collegamento con ulteriori Systainer: 20 kg

10.6 Utilizzare/regolare la tracolla [4]

Capacità di carico massima ammessa della tra-colla: 20 kg

La tracolla può essere collegata in due posizioni diverse:

• Trasporto dell'unità mobile di aspirazione a batteria: Tracolla sull'unità mobile di aspirazione a batteria [4a]
• Trasporto del box di stoccaggio con l'unità mobile di aspirazione a batteria: Tracolla sul box di stoccaggio [4b]

Prima del sollevamento, controllare la funzionalità della tracolla e disporre il T-Loc nell'unità mobile di aspirazione a batteria nella posizione adatta.

Regolare la lunghezza della tracolla mediante l'apposita fibbia [4c].

11 Lavoro

11.1 Aspirazione di sostanze asciutte

PRUDENZA

Polveri nocive per la salute Lesione delle vie respiratoria

Utilizzare sempre il sacchetto filtro.
- Prima di aspirare controllare che il filtering principale sia intatto.

In caso di aspirazione di polveri che superano il valore limite, aspirare solo un'unica sorgente di polvere (elettroutensile o utensile pneumatico).

Quando si aspirano polveri generate da attrezzi elettrici in funzione osservare quando segue: Garantire una sufficiente aerazione! Attenersi alle disposizioni regionali!

Valori limite: Aria di scarico max. 50% del volume dell'aria fresca

Formula: Volume del locale V_R x tasso di ricambio d'aria L_W

Rispettare le seguenti avverenze:

• Tenere libera la zona intorno all'apertura di sfiato [1-8].

• L'unità mobile di aspirazione a batteria è un sistema stazionario e non è adatto a essere spostato mediante traino del tubo flessibile per l'aspirazione. Utilizzato l'im-pugnatura [1-5], la maniglia frontale [1-7] o la tracolla [4].

i All'interno del box di stoccaggio sono alloggiati due ugelli per la pulizia [5].

11.2 Dopo il lavoro

• Spagnere l'unità mobile di aspirazione a batteria.
  Rimuovere la batteria.

Attenzione: Tenere le batterie non utilizzate lontane da oggetti metallici (es. chiodi, viti, chiavi, graffette o simili) che possono causare un bypass dei contatti.

Svuotare il secchio per liquidi.
- Chiudere la bocca di aspirazione [6-1] con il tappo [6-2].

Quando si esgue nuovamente la messa in funzione dell'unità mobile di aspirazione a batteria, rimettere il tappo di chiusura in posizione di parcheggio.

• Inserire il tubo flessibile per l'aspirazione [1-4] nel box di stoccaggio [1-2].
  Pulire internamente ed esternamente l'unità mobile di aspirazione a batteria aspirando e strofinando con un panno.
• Sistemare l'unità mobile d'aspirazione a batteria in un locale asciutto precluso all'accesso di personne non autorizzate.

12 Comando a distanza

12.1 Uso conforme del commando a distanza

Il dato a distance cui avviare / arrestare manualmente un'unità mobile di aspirazione a batteria.

In caso di utilizzo improprio, la responsabilità ricadra sull'utente.

12.2 Montaggio

Applicare il dato a distanza [1-15] con il relativo nastro di fissaggio [1-20] sul tubo flessibile per l'aspirazione [1-4].

i Collegare il dato a distanza con l'unita mobile di aspirazione a batteria, vedi capitolo 9.2.

12.3 Indicatore a LED [1-17]

Oltre alla funzionalità Bluetooth® l'indicatore LED del dato a distance ne indica lo stato di carica:

1 lampeggio blu

Pressione del tasting di collegamento [1-16] o del tasting MAN [1-18] registrata.

1 lampeggio magenta

Reset del commando a distance esguito.

Lampeggio rosso

La batteria del commando a distance è quasi scarica e deve essere sostituita.

12.4 Sostituzione della batteria del lavoro a distanza [7]

i Il dato a distanza funziona con una batteria del tipo CR 2032.
i Se si après il vano batteria, si consiglia di sostituire la guarnizione (20× 1,3mm)

• A fire il coperchio del vano batteria.
  Sstituire la batteria.
• iudere il vano batteria.

12.5 Aggiornamento software

Per controllare se è disponibile un update del software per ampliare la funzionalità del commando a distance o migliorare le funzioni estenti, si cui stabilire un collegamento Bluetooth® con la Festool Work App.

Premere il tasto di collegamento sul commando a distance [1-16] finché l'indicatore LED [1-17] non lampeggia in blu.

Il dato a distance è pronto al collegamento per 60 secondi.

Per autorizzato la connessione sicura, seguire le istruzioni della Festool Work App.

13 Segnali di avviso

Segnale di avviso	Rappresentazione del segnale di avviso Causa Provedimento
Visivo	LED [1-12]	lampeggia di colore verde	Batteria scarica. Caricare la batteria.
			Batteria sbaglia-ta.	Utilizzato la batteria corretta (vedi capitolo 4).
			Sovraraffredda-mento batteria.	Per la temperatura d'impiego vedere le istruzioni per l'uso della batteria.
		lampeggia di colore rosso	Batteria difettosa. - Sostituire la batteria. - Verificare la funzionalità con il caricabatterie, a batteria raf-freddata.
		si accende di colore rosso	Surriscaldamento dell'unità mobile di aspirazione a batteria.	vedi capitolo 10.4.
			Surriscaldamento batteria.	Lasciar raffreddare la batteria per ca. 10 minuti.
Acustico Segnale acusti-co		periodicamente Velocità	del flusso inferiore a 20 m/s.	Solo per il tipo di polvere M (vedi capitolo 10.3).
		crescente, iniziando con due volte brevamente	Carica della bat-teria Bassa.	- Caricare la batteria. - Inserire una batteria ricari-cata.

14 Cura e manutenzione

AVVERTENZA

Pericolo di lesions e di folgorazione

• Prima di qualsi asi intervento di cura e manutenzione, rimuovere sempre la batteria dall'unità mobile d'aspirazione a batteria.
• Qualsiasi intervento di manutenzione e riparazione che richieda l'apertura dell'alloggiamento motore andrè effettuato esclusivamente da un'officina dell'Assistenza Clienti autorizzata.

Assistenza Clienti riparazione

escludamente a cura del costrutto re o di officine di assistenza autorizzate. Per l'indirizzo più vicino alla vostra zona: www.festool.it/servizio

Utilizzare esclusivamente ricambi originali Festool. Per il codice di ordinazione: www.festool.it/servizio

Rispettare le seguenti avventenze:

• Almeno una volta all'anno andrè effettuata una verificata tecnica delle polveri, a cura del

costruttore o di personale qualificato (ad es. per accertare eventuali danni al filtering, la tenuta dell'apparecchio ed il corretto funzionamento delle apparecchiature di controllo).

• Cio che non è possibile pulire, va smaltito.
  A tale scopo, utilizzato sacchi impermeabili. Attenersi alle disposizioni vigenti in materia di smaltimento.
• Mantenere puliti i contatti dell'unità mobile di aspirazione a batteria, del caricabatterie e della batteria.

14.1 Sostituire il sacchetto filtro

• Apriré l'unità mobile d'aspirazione a batter-ria con T-Loc. Attenzione, pericolò di ribal-tamento!
  Sostituire il sacchetto filtro: Rimuovere il sacchetto filtro [8]. Inserire il sacchetto filtro [9].
• Chiudere l'unità mobile d'aspirazione a batteria con T-Loc.

i Un sacchetto除外 aggiantivo cui esere conservato sul fondo dell'alloggiamento [10].

14.2 Sostituzione del filtro principale [10]

NOTA

Dannial motore

Non aspirare mai dati ilimento principale installato, perché questo può danneggiare il motore.
- Apriré l'unità mobile d'aspirazione a batter-ria con T-Loc. Attenzione, pericolò di ribal-tamento!
Sbloccare la leva e ribaltarla.
Rimuovere il contentitore sollevandolo.
Rimuovere ilhetto principale usato e sostituirlo con uno nuovo.
Smaltire ilhetto principale usato in conformità alle disposizioni vigenti in materia.
Pulire il contentitore e le guarnizioni.
- Inserire il contentitore. Riposizionare la leva e bloccarla.
- Chiudere l'unità mobile d'aspirazione a batteria con T-Loc.

I numero d'ordine per accessori e utensili sono riportati nel catalogo Festool, oppure in Internet, all'indirizzo www.festool.it.

15 Trasporto

Attenersi alle seguenti avvertenze:

• Prima del trasporto, chiudere sempre il T-Loc sull'unità mobile di aspirazione a batteria o collegarlo al box di stoccaggio.
• Durante il trasporto in un veicolo, assicurare l'unità mobile di aspirazione a batteria contro il ribaltamento e lo scivolamento in conformità alle norme vigenti in materia.

16 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispetto dell'am

biente. Attenersi alle disposizioni di legge nazionali in vigore.

Solo UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli eletttroutensili devono essere raccolti separatamente e introdotti nell'aposto ciclo di smaltimento e recupero a tutela dell'ambiente.

Informazioni su REACH: www.festool.com/ reach

17 Indicazioni generali

17.1 Informazioni tramite Bluetooth®

Non appena l'utensile è connesso tramite Bluetooth® mediante la Festool Work App e la connessione sicura è stata autorizzata, a partire da tale momento l'utensile stesso si connette automaticamente, mediante la Festool WorkApp. L'utensile inviera quando regolarmente informazioni di stato (ID, stato di funzionamento ecc.) tramite Bluetooth®.

Il marchio denominativo Bluetooth® ed i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza.

17.2 Informazioni sulla tutela della privacy

L'utensile contiene un chip per il salvataggio automatico dei dati della macchina e di funzionamento. I dati salvati non contengono riferimenti personali diretti.

I dati sono leggibili perché contatto mediante speciali dispositivi e vengono utilizzati da Festool escludivamente per la diagnostica errori, per consentire interventi di garanzia e di riparazione o per migliorare la qualità dell'apparecchio e/o svilupparlo ulteriormente. Non è previsto alcun altro utilizzato dei dati, perché previa ed esplicita autorizzazione da parte del CLIENTE.

Inhoudsopgave

Advarsel om generel fare
