BEDIENUNGSANLEITUNG CLEANTEC CTLC SYS I FESTOOL

C Unterzeichnet fur und im Namen von/ Signed on behalf of and in name of/ Signe pour et au nom de

Festool GmbH

Wertstr. 20, 73240 Wendlingen

GERMANY

Wendlingen, 2021-07-08

Markus Stark

im definierten Seriennummer-Bereich (S-Nr.) von 40000000 - 49999999/ in the specified serial number range (S-Nr.) from 40000000 - 49999999/ dans la plage de numero de série (S-Nr.) de 40000000 - 4999999

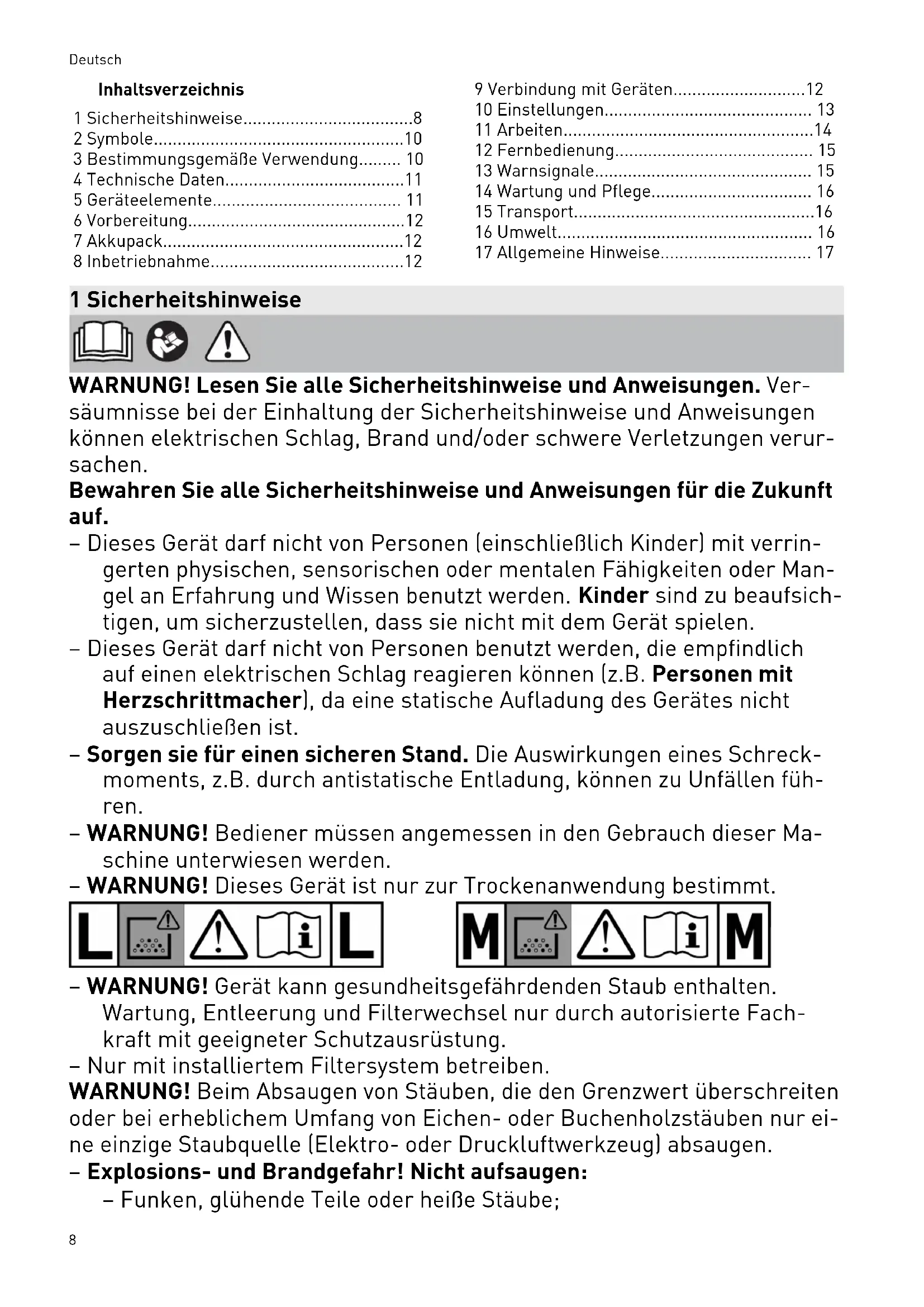

Inhaltsverzeichnis

1 Sicherheitshinweise. 8
2 Symbole. 10
3 Bestimmungsgemäß Verwendung. 10
4 Technische Daten. 11
5 Geräteelemente 11
6 Vorbereitung. 12
7 Akkupack. 12
8 Inbetriebnahme 12

9 Verbindung mit Geräten 12

10 Einstellungen 13
11Arbeiten. 14
12 Fernbedienung 15
13 Warnsignale. 15
14 Wartung und Pflege 16
15 Transport. 16
16 Umwelt. 16
17 Allgemeine Hinweise. 17

1 Sicherheitshinweise

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Dieses Gerätarf nicht von Personen (einschließlich Kinder) mit verrin-gerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät speiten.
• Dieses Gerätarf nicht von Personen benutzt werden, die empfindlich auf einen elektrischen Schlag reagieren können (z.B. Personen mit Herzschrittmacher), da eine statische Aufladung des Gerätes nicht auszuschreiben ist.
• Sorgen sie für einen sicheren Stand. Die Auswirkungen eines Schreckmoments, z.B. durch antistatische Entladung, konnen zu Unfällen führen.
• WARNUNG! Bediener mussen angemessen in den Gebrauch dieser Maschine unterwiesen werden.
• WARNING! Dieses Gerät ist nur zur Trockenanwendung bestimmt.

• WARNUNG! Gerät kann gesundheitsgeführenden Staub enthalten. Wartung, Entleerung und Filterwechsel nur durch autorisierte Fachkraft mit geeigneter Schutzausrüstung.
• Nur mit installmentiertem Filtersystem betreiben.

WARNING! Beim Absaugen von Stäuben, die den Grenzwert überschreiben oder bei erheblichem Umfang von Eichen- oder Buchenholzstäuben nur eine einzige Staubquelle (Elektro- oder Druckluftwerkzeug) absaugen.

• Explosions- und Brandgefahr! Nicht aufsaugen:

-Funken,gluhende Teile oderheiStaube;

• brennbare oder explosive Stoffe (z.B. Magnesium, Aluminium, Benzin, Verdünning);
• aggressive Stoffe (z.B. Säuren, Laugen, Lösungsmittel);

• chemisch rektive Stoffe, die zur Entstehung von Wärme, Säuren/ Basen, Gasen usw. führen (z.B. rektive 2K-Materialien, Aluminium und Wasser).

• Nationale Sicherheitsvorschriften sowie Angaben des Werkstoffherstellers beachten!

• Nur mit geeigneter Schutzausrüstung verwenden!
• Nur wenn nach Sichtprüfung intakt, in trockener Umgebung, nach Einweisung arbeiten!
• Regelmäßige die Akku-Schnittstelle und den Filter prüfen, um eine Gefährung zu vermeiden. Die Akku-Schnittstelle bei Beschädigung ausschließlich von einer autorisierten Kundendienstwerkstatt erneuern halten.
• Nicht mittels Kranhaken oder Hebezeug hochheiten und transportieren.
• Tragen Sie das Gerät nur an dem dafür vorgesehenen Handgriff, Frontgriff oder Tragegurt.
• Kippgefahr, nicht auf schräge Flächen stellen!
• ACHTUNG

Dieses Gerät ist nur für den Gebrauch in Innenräumen bestimmt.

Dieses Gerätarf nur in Innenräumen aufbewahrt werden.

• Verwenden Sie nur den original Festool Saugschlauch.
• Berücksichtigten Sie das Arbeitsumfeld und achten Sie beim Transport oder beim Arbeiten mit dem Gerät auf sich selbst und Dritte.

Dadurch vermeiden Sie z.B. Stolpergefahren durch Saugschlauch oder Netzleitung.

• Halten Sie Verpackungsfolien von Kindern fern.

EsbestehtErstickungsgefahr.

• Beachten Sie die Betriebsanleitung des Ladegeräts und des Akkupacks.
• Keine Netzteile oder Fremd-Akkupacks zum Betrieben des Akku-Ge-)rates verwenden. Keine Fremd-Ladegeräte zum Laden der Akkupacks verwenden. Die Verwendung von nicht vom Hersteller vorgesehenem Zubehör kann zu einem elektrischen Schlag und/oder schweren Unfällen führen.

• Halten Sie den nicht benutzten Akkupack fern von Metallgegenständen (z.B. Nagel, Schrauben, Schlüssel, Buroklammern o.a.), die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

• Verwenden Sie den Akkupack nur in Verbindung mit ihrem Festool Gerät. Nur so wird der Akkupack vor gefährlicher Überlastung geschützt. Die Nutzung eines anderen Geräts kann zu Verletzungen und Brandgefahr führen.

• Verwenden Sie keine Akkupacks, die beschädigt oder modifiziert sind. Beschädigte oder modifizierte Akkupacks können zu Feuer, Explosion oder Verletzungen führen.
• Trennen Sie den Akkupack vom Gerät, bevor Sie Zubehör-/Verbrauchsteile wechseln, oder das Gerät einlagern. Solche vorbeugen-den Sicherheitsmaßnahmen verringern das Risiko eines unbeabsichtigten Starts des Geräts.

2 Symbole

Warning vor allgemeiner Gefahr

Warning vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lessen!

Betriebsanleitung, Sicherheitshinweise lessen!

Atemschutz tragien!

Geeignet zur Abscheidung von Staub mit einem Expositions-Grenzwert größter als 1mg / m^3

Geeignet zur Abscheidung von Staub mit einem Expositions-Grenzwert größter als 0,1mg / m^3

Warning! Das Gerät kann gesundheitsgeführenden Staub enthalten!

Aufsteigen verboten

Kein Wasser, keine Flüssigkeiten aufsaugen!

Nicht in den Regen stellen!

Kippgefahr!

Akkpack einsetzen

Akkupack losen

Tipp, Hinweis

Handlungsanweisung

CE-Kennzeichnung: Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.

Nicht in den Hausmull geben.

Gerät enthalt einen Chip zur Daten speicherung. Siehe Kapitel 17.2

3 Bestimmungsgemäß Verwendung

CTLC SYS I

Akku-Absaugmobil geeignet

• zum Auf- und Absaugen von Stäuben mit Grenzwerten bis 1mg / m^3 entsprechend der Staubklasse 'L',
• für erhöhte Beanspruchung bei gewerbllicher Nutzung, gemäß IEC/EN 60335-2-69,
• für die Verwendung mit den Festool Akkupacks der Baureihe BP gleicher Spannungskasse, die für diesen Akku-Absaug-mobil frei gegeben wurden.

CTMC SYS I

Akku-Absaugmobil geeignet

• zum Auf- und Absagen von Stäuben bis 0,1mg / m^3 entsprechend der Staubklasse 'M' darunter auch Holz und mineralische, quarzhaltige Stäube,
• für erhöhte Beanspruchung bei gewerbllicher Nutzung, gemäß IEC/EN 60335-2-69,
• für die Verwendung mit den Festool Akkupacks der Baureihe BP gleicher Span

nungsklasse, die für diesen Akku-Absaug-mobil freiogegeben wurden.

Akku-Absaugmobil nicht empfohlen zum dauerhaften Auf- und Absaugen von feinen Stäuben, wie z.B. Zementstaub oder Spachtelmasse.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

4 Technische Daten

5.2 Fernbedienung CT-F I

Akku-Absaugmobil
Motorspannung 36 V (2x 18 V)	---
Ko compatible Akkupacks [1]	BP18 Li 4,0 HPC-AS BP18 Li 4,0 HPC-ASI BP18 Li 3,1 C BP18 Li 3,1 CI
Volumenstrom (Luft) max., Sauger/Turbine 93,6 m³/h / 147 m³/h
Unterdruck max., Turbine 180 hPa
Filteroberfläche 5357 cm²
Sauschlauch D 27x3m-AS-90°/CT
Schalldruckpegel nach EN 60335-2-69/ Unsicherheit K 63 dB(A)/ 3 dB
Hand-Arm Vibrationswert nach EN 60335-2-69/ Unsicherheit K <2,5 m/s²/ 1,5 m/s²
Frequenz [Akku-Absaugmobil / Fernbedienung]	2402 Mhz - 2480 Mhz
Äquivalente isotrope Strahlungsleistung (EIRP)	< 10 dBm
[Akku-Absaugmobil / Fernbedienung]
Behälterinhalt 4,5 l
Abmessung L x B x H mit Aufbewahrungsbox 396 x 297 x 307 mm
nur CTL/MC SYS I 396 x 297 x 187 mm
Gewicht mit Aufbewahrungsbox (ohne Akkupacks) 7,1 kg

5 Geräteelemente

5.1 Akku-Absaugmobil

[1-1] Akku-Absaugmobil
[1-2] Aufbewahrungsbox
[1-3] Absaugmuffe
[1-4] Saugschlauch
[1-5] Handgriff
[1-6] T-Loc Verschluss für Systainer
[1-7] Frontgriff
[1-8] Abluftöffnung
[1-9] Verbindungstaste

[1-10] Verbindungsanzeige
[1-11] Saugkraftregulierung
[1-12] Statusanzeige (Saugkraft / Warnsignale)
[1-13] MAN-Taste
[1-14] Ein-/Austaste
[1-15] Fernbedienung CT-FI*

[1-16] Verbindungstaste
[1-17] LED-Anzeige
[1-18] MAN-Taste (manuelles Einsatzen)

[1-19] Aufnahme für Befestigungsbänder

[1-20] Befestigungsband

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht in den Lieferumfang.

6 Vorbereitung

Nach der Entnahme aus der Verpackung ist das Akku-Absaugmobil einsatzbereit.

7 Akkupack

Vor dem Einsetzen des Akkupacks die Akkuschnittstelle auf Sauberkeit prufen. Eine Verschmutzung der Akkuschnittstelle kann den korrekten Kontakt behindern und zu Schaden an den Kontakten führen.

Ein gestörter Kontakt kann zu Überhitzung und Beschädigung des Geräts führen.

[2a]

Akkupack abnehmen.

[2b]

Akkupack einsetzen - bis zum Einrasten.

i Das Akku-Absaugmobil kann nur mit 2 Akkupacks betrieben werden.
Ko mpatible Akkupacks siehe Kapitel 4.
i WeitereInfos zu Ladegerat und Akkupack mit Kapazitätsanzeigefinden Sie in den Betriebsanleitungen von Ladegerat und Akkupack.

8 Inbetriebnahme

Stand-by Modus

Ein-/Austaste [1-14] drucken.

Grüne LEDs der Statusanzeige [1-12] zeigen Stand-by Modus an.

Erneutes Betätigen der Ein-/Austaste schaltet das Akku-Absaugmobil ab.

Akku-Absaugmobil manuell starten / stoppen

Akku-Absaugmobil ist im Stand-by Modus. Direkt am Akku-Absaugmobil:

MAN-Taste [1-13] zum Starten / Stoppen betätigten.
Alternative über verbundene Fernbedienung CTF I (siehe Kapitel 9.2):
MAN-Taste [1-18] der Fernbedienung zum Starten / Stoppen betätigten.

Akku-Absaugmobil automatisch starten / stoppen

Akku-Absaugmobil ist im Stand-by Modus.

Um das Akku-Absaugmobil automatisch zu starten / stoppen: Verbundenes akkubetriebenes Elektrowerkzeug (siehe Kapitel 9.1) ein-/ ausschalten.

9 Verbindung mit Geräten

WARNING

Verletzungsgefahr durch unbeaufsichtigt anlaufendes Akku-Absaugmobil

Vor allen Arbeiten mit dem Akku-Absaug-mobil prufen, welche Fernbedienung und welches Akku-Elektrowerkzeug mit dem Akku-Absaugmobil verbunden sind.
Ein akkubetriebenes Elektrowerkzeug muss immer über den Saugschlauch mit dem Akku-Absaugmobil verbunden sein. Nach der Arbeit muss die Verbindung mit dem Akku-Absaugmobil getrennt werden.
Die Fernbedienungarf nur am Saug-schlauch befestigt werden.

9.1 Akkubetriebenes Elektrowerkzeug verbinden

• Im Stand-by Modus die Verbindungstaste [1-9] betätigten.
  Verbindungsanzeige [1-10] blinkt langsam blau. Das Akku-Absaugmobil ist für 60 Sekunden verbindungsbereit.
  Elektrowerkzeug einschalten.

Akku-Absaugmobil lauft an.

Das Akku-Absaugmobil ist bis zur Betätigung der Ein-/Austaste [1-14] oder entfernen eines Akkupacks (am Akku-Absaugmobil) verbunden. Das Elektrowerkzeug muss danach erneut gekoppelt werden.

i Mit der Verbindung eines neuen Elektrowerkzeugs wird die bisherige Verbindung überschreiben.
(i) These Funktion ist nur bei Festool Elektrowerkzeugen mit Bluetooth® Akkupack möglich.

9.2 Fernbedienung CT-F I verbinden

Um eine Fernbedienung mit einem Akku-Ab-saugmobil verbinden zu konnen, muss ein Reset der Fernbedienung durchgefuhrt werden [siehe Reset an der Fernbedienung].

Bisher nicht verbundene Fernbedienungen konnen direkt verbunden werden.

i Eine hergestellte Verbindung zwischen Fernbedienungen und dem Akku-Absaugmobil bleibt auch nach dem Betätigten der Ein-/Austaste oder Entfernen eines Akkupacks (am Akku-Absaugmobil) besteht.
i Das Akku-Absaugmobil kann gleichzeitig mit bis zu f芮f Fernbedienungen verbunden werden. Das Akku-Absaugmobil kann gleichzeitig mit einem akkubetriebenen Elektrowerkzeug verbunden werden.
(i) Wenn das Akku-Absaugmobil initial mit dem Akkupack eingeschaltet wurde und mit der Fernbedienung ausgeschaltet wird, verliert ein verbundener Akkupack seine temporäre Verbindung zum Akku-Absaugmobil. Anschließlich kann der Akkupack neu verbunden werden.
- Im Stand-by Modus die Verbindungstaste [1-9] am Akku-Absaugmobil für 3 Sekunden gedrückt halten.

Die Verbindungsanzeige [1-10] blinkt schnell blau. Das Akku-Absaugmobil ist für 60 Sekunden verbindungsbereit.
Die MAN-Taste [1-18] an der Fernbedienung drucken.

Die Fernbedienung ist dauerhaft im Akku-Absaugmobil gespeichert.

Reset andernFernbedienung

Mit dem Reset wird die Verbindung von einer Fernbedienung zum Akku-Absaugmobil geleöscht.

Die Verbindungstaste [1-16] und die MAN-Taste [1-18] für 10 Sekunden gedrückt halten.

Die LED-Anzeige [1-17] leuchtet in magenta, wenn der Reset erfolgt ist.

9.3 Mobiles Endgerät verbinden

Das Akku-Absaugmobil über die Festool Work App mit einem mobilen Endgerät verbinden (z.B. für ein Softwareupdate).

• Im Stand-by Modus die Verbindungstaste [1-9] am Akku-Absaugmobil für 3 Sekunden gedrückt halten.
  Die Verbindungsanzeige [1-10] blinkt schnell blau. Das Akku-Absaugmobil ist für 60 Sekunden verbindungsbereit.
  Den Anweisungen in der Festool Work App folgen, um die gesicherte Verbindung zu autorisieren.

10 Einstellungen

10.1 Saugkraft regulieren

• Plus- bzw. Minus-Tasten der Saugkraftregulierung [1-11] im Saugbetrieb betätigten. Grüne LEDs der Statusanzeige [1-12]zeigen aktuelle Leistungsstufe an.

10.2 Absaugmuffe

Die Bypass-Funktion der Absaugmuffe [1-3] verhindert ein Ansagen von Schleifgeräten und Bodendüsen auf glatten Oberflächen.

Öffnen

Schlieben

Einstellung auf Position "OPEN" drehen.
Einstellring auf Position "CLOSE" drehen.

10.3 Volumenstromüberwachung (nur bei Staubklasse M)

VORSICHT

Gesundheitsgehrdende Stäube Verletzung der Atemwege

Die korrekte Funktion der Volumenstrom-überwachung ist nur mit dem Saugschlauch D 27x3m-AS-90°/CT gewährleistet.

Fällt die Luftgeschwindigkeit im Saugschlauch unter 20m / s ertont aus Sicherheitsgrunden ein akustisches Warnsignal.

Mögliche Ursachen Behebung

Filtersack voll. Neuen Filtersack einsetzen (siehe Kapitel 14.1).

Hauptfilterverschmutzt.

Hauptfilter wechseln (siehe Kapitel 14.2).

Saugschlauch verstopf oder abgeknicht.

Verstopfung oder Abknickung beseitigen.

Saugkraft Regulierung [1-11] auf zugegenen Wertgestellt.

Saugkraft auf hoheren Wert stellen (siehe Kapitel 10.1).

Akkustand niedrig. - Akkupacks aufladen.

-Neue Akkupacks einsetzen.

Mögliche Ursachen Behebung

Fehlfunktion der Überwachungselektronik.

Durch Festool Kundendienstwerkstätte beheben setzen.

Arbeiten mit Schleifmaschinen.

Bypass Funktion aktivieren (siehe Kapitel 10.2).

10.4 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Temperatursicherung das Akku-Absaugmobil vor Erreichen der kritischen Temperatur ab. LED der Statusanzeige [1-12] zeigt Störung an.

LED leuchtet rot Übertemperatur

• Akku-Absaugmobil abschalten, abkühlen lessen.
• Akku-Absaugmobil nach ca. 10 Minuten wieder anschalten.

10.5 Verbinden mit T-Loc

Durch Drehen des T-Loc lassst sich das Akku-Absaugmobil verschiedene, öffnen und verbinden:

-Akku-Absaugmobil verschlieben [3a].
-Akku-Absaugmobil offen [3b].
- Akku-Absaugmobil mit Aufbewahrungsbox verbinden [3c].

Vor dem Anheiten den T-Loc am Akku-Absaugmobil immer verschlieben oder mit der Aufbewahrungsbox verbinden und auf sicheren Halt prufen.

Max. Traglast bei Verbindung mit weiteren Systainern: 20kg

10.6 Tragegurt verwenden/ einstellen [4]

Max. zulässige Traglast des Tragegurts: 20 kg
Der Tragegurt kann in zwei unterscheidlichen Positionen angebracht werden:

• Tragen des Akku-Absaugmobils: Tragegurt an Akku-Absaugmobil [4a]
• Tragen der Aufbewahrungsbox mit Akku-Absaugmobil: Tragegurt an Aufbewah-rungsbox [4b]

Vor dem Anheiten den Tragegurt auf Funktionalität überprüfen und T-Loc am Akku-Absaugmobil in entsprechende Position brig-gen.

Die Länge des Tragegurts an der Verstelllasche anpassen [4c].

11Arbeiten

11.1 Trockene Stoffe saugen

VORSICHT

Gesundheitsgehrdende Stäube Verletzung der Atemwege

Immer Filtersack verwenden!
Vor dem Saugen prufen, ob der Hauptfilter intakt ist.

Beim Absaugen von Stäuben, die den Grenzwert überschreiben nur eine einige Staubquelle (Elektro- oder Druckluftwerkzeug) absaugen.

Beim Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen beachten:

Für ausreichende Belüftung sorgen! Regionale Bestimmungen beachten!

Grenzwerte: Abluft max. 50% des Frischluftvolumens

Formel: Raumvolumen V_R x Luftwechselrate L_W

Folgende Hinweise beachten:

• Den Bereich um die Abluftöffnung [1-8] freihalten.
• Das Akku-Absaugmobil ist ein stationäre System und nicht dazu geeignet um am Saugschlauch hinterhergezogen zu werden. Handgriff [1-5], Frontgriff [1-7] oder Tragegurt [4] verwenden.

① Im Innenaum der Aufbewahrungsbox sind 2 Reinigungsdüssen [5] untergebracht.

11.2 Nach der Arbeit

Akku-Absaugmobil abschalten.
Akkupack entfernen.

Achtung: Halten Sie den nicht benutzten Akkupack fern von Metallgegenständen (z.B. Nagel, Schrauben, Schlüssel, Buroklammern o.a.), die eine Überbrückung der Kontakte verursachen konnten.

Schmutzbehälter entleeren.
- Ansaugöffnung [6-1] mit dem Verschlussstopfen [6-2] verschreiben.

Bei erneuter Inbetriebnahme des Akku-Ab-saugmobils, den Verschlussstopfen wieder in die Parkposition versetzen.

Saugschlauch [1-4] in Aufbewahrungsbox [1-2] einlagen.
- Akku-Absaugmobilinnen und auBen durch Absaugen und Abwischen reinigen.

• Akku-Absaugmobil in einem trockenen Raum, geschützt gegen unbefugte Benutzung, abstellen.

12 Fernbedienung

12.1 Bestimmungsgemäß Verwendung Fernbedienung CT-FI

Die Fernbedienung kann ein verbundenes Akku-Absaugmobil manuell starten / stoppen.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

12.2 Montage

Die Fernbedienung [1-15] mit dem entsprechenden Befestigungsband [1-20] am Saugschlauch anbringen [1-4].

Fernbedienung und Akku-Absaugmobil verbinden siehe Kapitel 9.2.

12.3 LED-Anzeige [1-17]

Die LED-Anzeige der Fernbedienung zeigt zusammenzur Bluetooth* Funktionalität den Ladenzustand der Fernbedienung an:

1x blaes Blinken

Betätigung der Verbindungstaste [1-16] oder der MAN-Taste [1-18] registriert.

1x magenta Blinken

Der Reset der Fernbedienung ist erfolgt.

rotes Blinken

Die Batterie der Fernbedienung ist fast leer und muss ausgetauscht werden.

12.4 Batterie der Fernbedienung wechseln [7]

Die Fernbedienung wird mit einer Batterie vom Typ CR 2032 betrieben.
i Wenn das Batteriefach geöffnet wird, empfeht es sich die Dichtung (20× 1,3mm) auszutauschen.

Den Verschluss des Batteriefaches offen.
Batterie austauschen.
- Batteriefach verschiedene.

Um zu überprüfen ob es ein Software-Update gibt, das die Funktionalität der Fernbedienung erweitert oder bestehende Funktionen verbessert, kann eine Bluetooth® Verbindung mit der Festool Work App aufgebaut werden.

Die Verbindungstaste an der Fernbedienung [1-16] drucken, bis die LED-Anzeige [1-17] blau blinkt.
Die Fernbedienung ist für 60 Sekunden verbindungsbereit.
Den Anweisungen in der Festool Work App folgen, um die geschichte Verbindung zu autorisieren.

13 Warnsignale

Warnsig- nal	Darstellung des Warnsignals Ursache Maßnahme
Optisch	LED [1-12]	blink grün Akkupack leer. Akkupack laden.
		Falscher Akkupack. Richtigen Akkupack verwenden (sie-he Kapitel 4).
		Unterwählung Ak-kupack. Einsatztemperatur siehe Akkupack Betriebsanleitung.
		blink rot Defekter Akkupack. - Den Akkupack wechseln. - Die Funktionsfähigkeit bei abge-kühltem Akkupack mit dem Ladoge-rät prüfen.
		leuchtet rot Überhitzung Akku-Absaugmobil. Siehe Kapitel 10.4.
		Überhitzung Akku-pack. Akkupack ca. 10 Minuten abkühlen halten.

Warnsig- darstellung des Warnsignals Ursache Maßnahme nal

Akustisch Signalton regelmäßig Volumenstrom un-

ter 20m / s

Nur bei Staubklasse M (siehe Kapitel 10.3).

steigernd, beginnend mit zweiimal kurz

Ladung des Akkupack niedrig.

-Akkupack aufladen.

• Neuen geladenen Akkupack einsetzen.

mmmmmm

14 Wartung und Pflege

WARNING

Verletzungsgefahr, Stromschlag

Vor allen Wartungs- und Pflegearbeiten stets den Akkupack aus dem Akku-Ab-saugmobil entfern.
- Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorhäusers erfordern,)dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.de/service

Folgende Hinweise beachten:

• Mindestens einmal jährlich staubtechnische Überprüfung (z. B. auf Beschädigung des Filters, Dichtheit des Gerätes und Funktion der Kontrolleinrichtungen) vom Hersteller oder einer unterwiesenen Person.
• Was sich nicht reinigen{lasset, muss entsorgt werden. Dazu undurchlüssige Beutel verwenden. Gültige Entsorgungsbedingungen beachten!
  Die Anschlusskontakte am Akku-Absaug-mobil, Ladegerät und Akkupack sauber halten.

14.1 Filtersack wechseln

• Akku-Absaugmobil mit T-Loc öffnen. Ach-tung Kippgefahr!
• Filtersack wechseln:

Filtersack herausnehmen [8].
Filtersack einlagen [9].

Akku-Absaugmobil mit T-Loc verschreiben.

i Auf dem Boden des Gehäuses kann ein zusätzlicher Filtersack aufbewahrt werden [10].

14.2 Hauptfilter wechseln [10]

ACHTUNG

Schädigung des Motors

Saugen Sie nie ohne eingebautem Hauptfilter, da dies den Motor schädigen kann.
Akku-Absaugmobil mit T-Loc öffnen. Ach-tung Kippgefahr!

• Hebel entriegeln und umlegen.
  Behalter nach oben abnehmer.
• Gebrauchten Hauptfilter entnahmen und durch einen neuen ersetzen.
• Gebrauchten Hauptfilter gemäß den gesetzlichen Bestimmungen entsorgen.
  Behälter und Dichtungen reinigen.
  Behälter einsetzen. Hebel umlegen und einrasten.
• Akku-Absaugmobil mit T-Loc verschiedene. Die Bestellnummern für Zubehör und Werkzeuge finden Sie in Ihr dem Festool Katalog oder im Internet unter www.festool.de.

15 Transport

Folgende Hinweise beachten:

Vor dem Transport den T-Loc am Akku-Ab-saugmobil immer verschreiben oder mit der Aufbewahrungsbox verbinden.
- Beim Transport in Fahrzeugen Akku-Ab-saugmobil nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

16 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung

zuführn. Geltende nationale Vorschriften be-achten.

Nur EU: Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umset

zung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Informationen zur REACH: www.festool.com/ reach

17 Allgemeine Hinweise

17.1 Informationen über Bluetooth®

Sobald das Gerät über Bluetooth® mit der Festool Work App verbunden und die geschichte Verbindung autorisiert wurde, verbindet sich ab thisem Zeitpunkt das Gerät automatisch mit der Festool Work App. Das Gerät sendet dann regelmäßig Statusinformationen (ID, Betriebszustand usw.) via Bluetooth®.

Die Wortmarke Bluetooth® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von der TTS Tooltechnic Systems AG & Co. KG und somit von Festool unter Lizenz verwendet.

17.2 Informationen zum Datenschutz

Das Gerät enthalt einen Chip zur automatischen Speicherung von Maschinen- und Betriebsdaten. Die gespeicherten Daten enthalten keinen direkten Personenbezug.

Die Daten können mit speziellen Geräten kontaktlos ausgegeben werden, und werden von Festool ausschließlich zur Fehlerdiagnose, Reparatur- und Garantieabwicklung sowie zur Qualitätsverbesserung bzw. Weiterentwicklung des Geräts verwendet. Eine darüber hinausgehende Nutzung der Daten - ohne ausdrückliche Einwilligung des Kunden - erfolgt nicht.

Contents

4 Technische gegevens

Tot dusver nicht verbonden aufstandsbedieningen können direct verbonden worden.

Aktiver bypass-funktionen (se kapitel 10.2).

10.4 Temperatursikring

Temperatursikringen beskytter akku stovsugen mod overophedning ved at afbryde stovsugen, inden den kritiske temperatur nas. LED'en i statusindikatoren [1-12] indikerer fejl.

LED lyser rødt Overtemperature

Folg ffolgende anvisninger:
