Tipo di prodotto	Forno combinato vapore con microonde (multifunzione)
Marca e modello	Blaupunkt 5C90S8990
Capacità	50 litri
Dimensioni (L x A x P)	595 x 525 x 454 mm
Peso netto	Circa 31 kg
Alimentazione elettrica	230 V, 50 Hz, messa a terra obbligatoria
Potenza di uscita (griglia)	3200 W
Potenza di uscita (aria calda)	1700 W
Potenza di ingresso massima	3250 W
Funzioni di cottura	Convezione naturale, aria calda, aria calda ECO, doppia griglia, griglia + calore ventilato, calore sole, cottura a vapore, combinazioni vapore+calore, scongelamento, lievitazione dell'impasto, programmi automatici (da A01 a A16), sonda di temperatura
Intervallo di temperatura	Da 30 °C (lievitazione impasto) a 250 °C (aria calda)
Tipo di comando	Elettronico con display touch, Smart Slider e tasti sensibili
Accessori in dotazione	Griglia di cottura, leccarda, cestello vapore, guide laterali, sonda di temperatura
Funzione vapore	Serbatoio acqua integrato, cottura a vapore da 35 a 100 °C, scarico automatico dopo l'uso
Autopulizia / Decalcificazione	Programma automatico di pulizia e decalcificazione (A15 e A16)
Sicurezza bambini	Blocco tasti disponibile
Illuminazione interna	Lampada che si accende all'apertura dello sportello o durante la cottura
Installazione	Da incasso, apertura di ventilazione frontale (200 cm²) e spazio posteriore min. 35 mm
Manutenzione	Pulizia con panno umido, non utilizzare pulitore a vapore né prodotti abrasivi

Domande frequenti - 5C90S8990 BLAUPUNKT

Come impostare l'ora sul mio forno Blaupunkt 5C90S8990?

Dopo il collegamento, il display mostra '00:00' lampeggiante. Premere il tasto di regolazione per 3 secondi. Le ore lampeggiano: regolare con '-' o '+' o lo Smart Slider (0-23), quindi confermare. I minuti lampeggiano: regolare (0-59), confermare. L'ora viene salvata.

Come utilizzare la cottura a vapore con questo forno?

Riempire il serbatoio dell'acqua (tasto [2X62] per aprire). In modalità standby, premere il tasto vapore. Impostare il tempo (0-9h) e la temperatura (35-100°C). Premere Start. Il vapore viene prodotto automaticamente. Dopo la cottura, l'acqua viene pompata nel serbatoio; svuotarlo.

Cosa fare se il forno non riscalda?

Verificare prima che lo sportello sia ben chiuso. Quindi controllare il collegamento: scollegare e ricollegare dopo 10 secondi. Verificare il fusibile/interruttore. Se il problema persiste, contattare un professionista.

Come attivare la sicurezza bambini?

In modalità standby, premere il tasto '-' per 3 secondi. Viene emesso un segnale acustico e appare il simbolo di blocco. Per disattivare, ripetere l'operazione.

Quali sono le dimensioni di incasso necessarie?

Altezza: 450+2 mm, larghezza: 560+8 mm, profondità: min. 550 mm. Spazio posteriore min. 35 mm. Apertura di ventilazione anteriore di 200 cm² richiesta. Consultare lo schema di montaggio.

Come pulire l'interno del forno dopo una cottura a vapore?

Dopo ogni utilizzo, pulire il vano di cottura con un panno umido. Pulire il serbatoio dell'acqua, il cestello vapore e la leccarda con acqua saponata. Non utilizzare mai un pulitore a vapore né prodotti abrasivi.

Cosa significa il codice errore E-05?

Il codice E-05 indica un problema con il sistema dell'acqua (sensore, pompa o condotto). Verificare che il serbatoio dell'acqua sia ben chiuso. Se il problema persiste, contattare il servizio post-vendita.

Come utilizzare la sonda di temperatura?

Inserire la sonda nell'alimento. In modalità standby, il display mostra 'Prob'. Selezionare la modalità di cottura (aria calda, griglia, ecc.). Impostare la temperatura target (50-100°C). Avviare la cottura. Quando la sonda raggiunge il setpoint, la cottura si ferma automaticamente.

Quanto dura il programma di decalcificazione?

Il programma di decalcificazione (A15) dura 40 minuti. Aggiungere 1000 ml di acqua e un decalcificante nel serbatoio. L'apparecchio esegue un ciclo, quindi una pausa di 10 minuti per aggiungere acqua pulita. Non interrompere il ciclo.

Gli accessori sono compatibili con la lavastoviglie?

Gli accessori (griglia, leccarda, cestello vapore) sono lavabili a mano con acqua saponata. Non sono specificati come compatibili con lavastoviglie; preferire una pulizia manuale per preservarne l'aspetto.

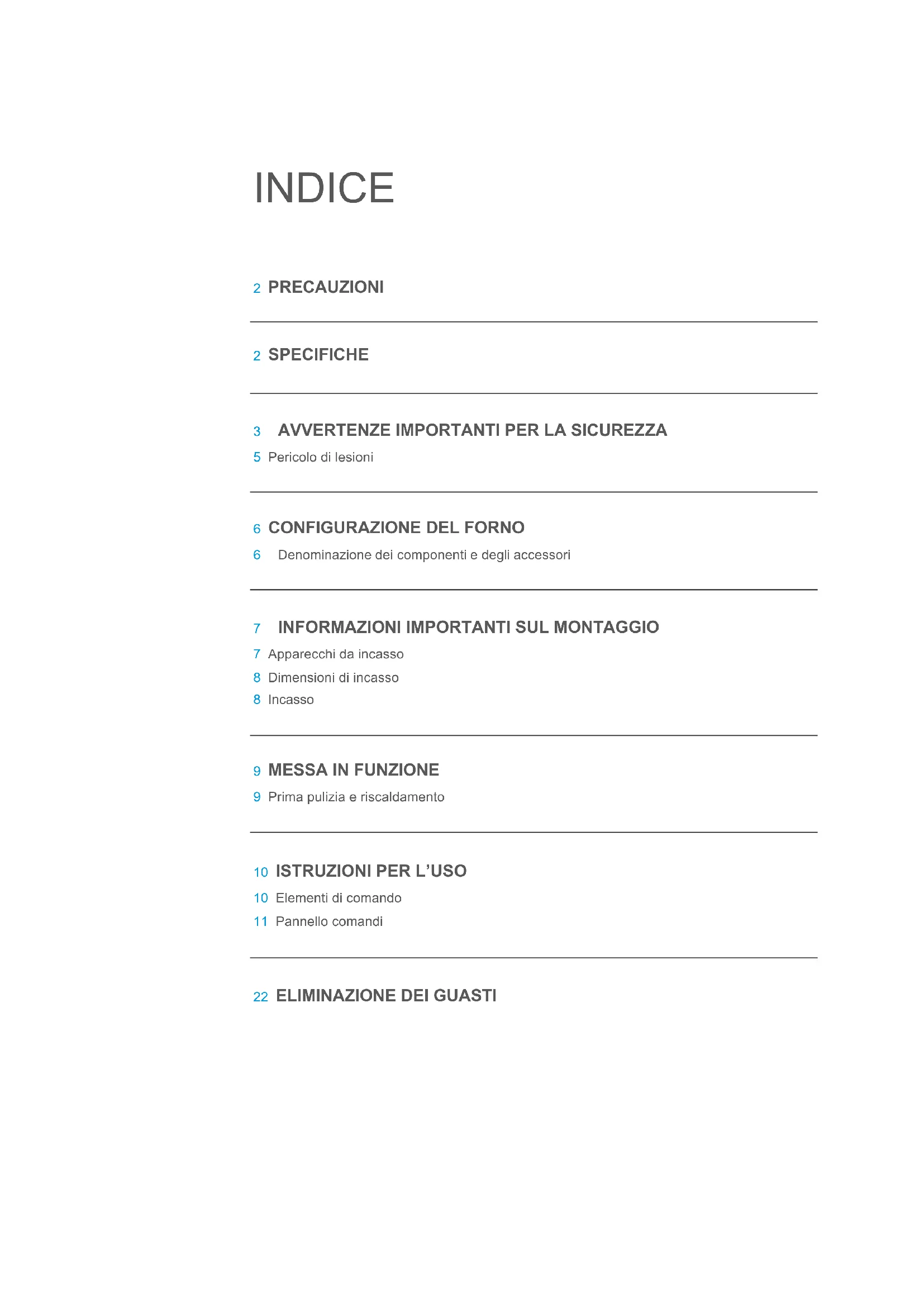

MANUALE UTENTE 5C90S8990 BLAUPUNKT

2 PRECAUZIONI
2 SPECIFICHE
3 AVVERTENZE IMPORTANTI PER LA SICUREZZA
5 Pericolo di lesioni
6 CONFIGURAZIONE DEL FORNO
6 Denominazione dei componenti e degli accessori
7 INFORMAZIONI IMPORTANTI SUL MONTAGGIO
7 Apparecchi da incasso
8 Dimensioni di incasso
8 Incasso
9 MESSA IN FUNZIONE
9 Prima pulizia e riscaldamento
10 ISTRUZIONI PER L'USO
10 Elementi di comando
11 Pannello comandi
22 ELIMINAZIONE DEI GUASTI

PRECAUZIONI

(a) Non utilizzare mai questo apparecchio con lo sportello aperto. Il blocco di sicurezza non essere manomesso o disattivato.
(b) Non interporre alcun oggetto tra il lato anteriore dell'apparecchio e assicurarsi che sulla guarnizione non vi siano sporcizia o residui di pulizia.

Integrazione

Se non si tiene pulito l'apparecchio, la superficie può danneggiarsi. Ciò può compromettere la durata dell'apparecchio e comportare situazioni pericolose.

SPECIFICHE

Modello: Blaupunkt 5C90S8990
Tensione nominale	230 V, ~ 50 Hz
Potenza nominale in uscita (Grill)	3200 W
Potenza nominale in uscita (Ventilazione)	1700 W
Potenza nominale in uscita (Vapore)	1500 W
Potenza nominale in uscita (Potenza massima)	3250 W
Capacità del forno	50 l
Dimensioni esterne	595 x 525 x 454 mm
Peso netto	ca. 31 kg

AVVERTENZE IMPORTANTI PER LA SICUREZZA

AVVERTENZA

Seguire sempre le seguenti misure precauzionali per ridurre il rischio di incendi, scosse elettriche e lesioni a persone durante l'utilizzo dell'apparecchio:

1. Leggere e seguire le seguenti indicazioni: PRECAUZIONI
2. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o intellettive nonché da persone con carenza di esperienza e di conoscenze, a condizione che siano istruite da una persona responsabile per la loro sicurezza circa l'utilizzo dell'apparecchio e che abbiano compreso i rischi e i pericoli che ne derivano. I bambini non possono giocare con il dispositivo. La pulizia e la manutenzione dell'apparecchio possono essere effettuate da bambini di età pari o superiore a 8 anni solo sotto la supervisione di una persona responsabile per la loro sicurezza. I bambini al di sotto degli 8 anni devono essere costantemente sorvegliati o tenuti lontani.
3. Assicurarsi che l'apparecchio e il relativo cavo di alimentazione siano lontani dalla portata dei bambini di età inferiore a 8 anni.
4. Se il cavo di rete è danneggiato, va sostituito dal produttore, dal suo partner di assistenza o da persone qualificate simili per evitare un pericolo.
5. Non lasciare incustodito l'apparecchio quando si scaldano alimenti in contenitori di plastica o cartone, in quanto sussiste il pericolo di incendio.
6. AVVERTENZA: Gli interventi di manutenzione e riparazione devono essere effettuati esclusivamente da persone qualificate.
7. Per questo apparecchio utilizzare esclusivamente la termosonda consigliata (per apparecchi che consentono di utilizzare una termosonda).
8. Questo apparecchio è destinato all'utilizzo domestico e in ambienti simili, come ad esempio:
9. aree cucina per il personale in negozi, uffici e altri ambienti di lavoro;
10. fattorie;
11. hotel, motel e altre strutture ricettive, da parte degli ospiti.
12. L'apparecchio non va pulito con un pulitore a vapore.
13. Si tratta di un apparecchio da incasso.
14. AVVERTENZA: durante l'utilizzo, le parti scoperte diventano molto calde. Tenere i bambini piccoli lontani dall'apparecchio.
15. La superficie del mobile in cui si trova l'apparecchio può diventare molto calda.
16. AVVERTENZA: l'apparecchio e le sue parti accessibili diventano scottanti durante l'uso. Gli elementi di riscaldamento non vanno toccati. I bambini al di sotto degli 8 anni devono essere costantemente sorvegliati o tenuti lontani.
17. Durante l'utilizzo, l'apparecchio diventa caldo. Gli elementi riscaldanti all'interno del forno non devono essere toccati.

18. L'apparecchio non deve essere installato dietro uno sportello decorato per evitare un eventuale surriscaldamento. Ciò non vale per gli apparecchi con sportello decorato).

19. AVVERTENZA: non trasportare l'apparecchio afferrandolo dalla maniglia. (Il forno è molto pesante e la maniglia potrebbe rompersi).

20. L'acqua nel contenitore di raccolta, nel forno e nella vaschetta dell'acqua deve essere rimossa dopo ogni utilizzo.
21. Non utilizzare bicchieri di carta e contenitori di plastica con una resistenza al calore inferiore a 120 °C. Utilizzare contenitori in vetro, ceramica o acciaio inox.
22. Questo apparecchio viene riscaldato soprattutto con vapore.

Leggere con attenzione le seguenti informazioni e conservarle per una consultazione futura.

Pericolo

Pericolo di scosse elettriche! Toccare alcuni componenti interni può causare gravi lesioni o la morte. Non smontare mai l'apparecchio.

Avvertenza

Pericolo di scosse elettriche! Un utilizzo non conforme della messa a terra può causare scosse elettriche. Collegare la spina nella presa solo quando l'apparecchio è stato correttamente installato e collegato a terra.

Questo apparecchio deve essere messo a terra. In caso di cortocircuito elettrico, la messa a terra riduce il rischio di scosse elettriche fornendo un percorso di scarico per la corrente elettrica. Questo apparecchio è dotato di una spina di messa a terra. La spina deve essere inserita in una presa correttamente installata e messa a terra.

Consultare un elettricista qualificato o un tecnico dell'assistenza se non si comprendono appieno le istruzioni per la messa a terra o se si hanno dubbi sulla corretta messa a terra dell'apparecchio.

Viene fornito un cavo di alimentazione corto per ridurre il rischio di impigliarsi o inciampare su un cavo più lungo.

Pulizia

Prima della pulizia, scollegare l'apparecchio dall'alimentazione elettrica.

1. Dopo l'utilizzo, pulire il vano di cottura con un panno umido.
2. Pulire gli accessori con acqua e sapone.
3. Il telaio dello sportello, la guarnizione nonché i componenti adiacenti devono essere puliti accuratamente con un panno umido quando sono sporchi.
4. Non utilizzare detergenti abrasivi o raschietti metallici per pulire le lastre dello sportello del forno, poiché potrebbero graffiare la superficie e di conseguenza il vetro potrebbe frantumarsi.

CONFIGURAZIONE DEL FORNO

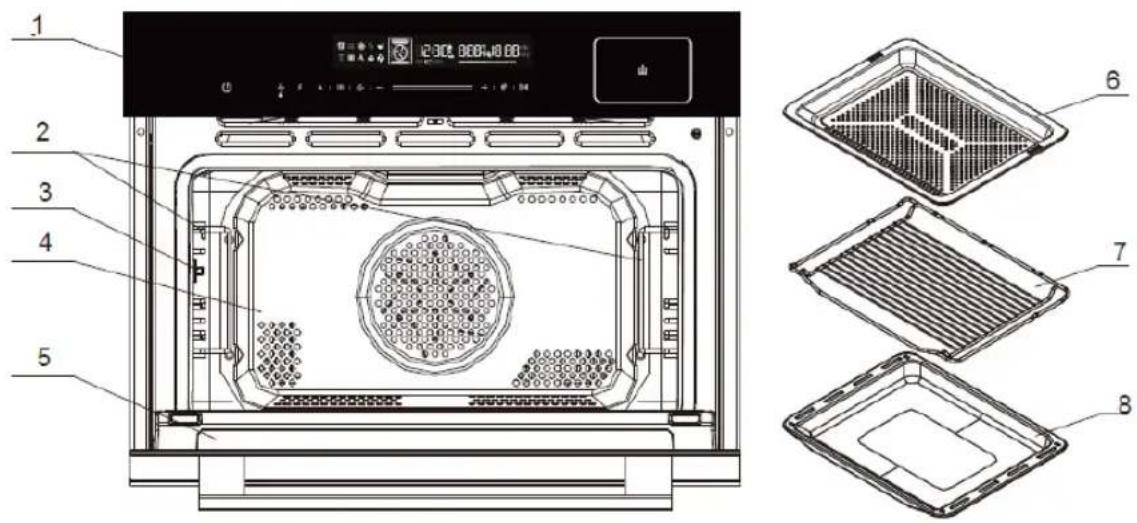

DENOMINAZIONE DEI COMPONENTI E DEGLI ACCESSORI

Estrarre l'apparecchio dalla scatola e rimuovere tutti i materiali dal vano di cottura.

L'apparecchio viene fornito con i seguenti accessori:

Istruzioni per l'uso

1 2 3 4 5 2:30L 000V-10.00 6 7 8

1. Pannello di comando

2. Sospensione destra e sinistra

3. Supporto per termosonda

4. Vano di cottura

5. Sportello

6. Ciotola per cottura a vapore

7. Griglia

8. Leccarda

L'apparecchio viene fornito con numerosi accessori. In questo paragrafo sono disponibili una panoramica degli accessori forniti e le informazioni sul loro corretto utilizzo.

Utilizzare esclusivamente gli accessori originali, in quanto sono appositamente realizzati per questo apparecchio.

È possibile trovare gli accessori giusti sul nostro negozio online all'indirizzo

www.blaupunkt-einbaugeraete.com oppure presso un rivenditore specializzato.

Nota

Gli accessori possono deformarsi quando diventano molto caldi. Ciò non pregiudica la loro funzionalità.

Non appena si saranno raffreddati, riacquisteranno la loro forma originale.

Inserimento degli accessori

Il vano di cottura ha quattro ripiani. Tali ripiani vengono conteggiati dal basso verso l'alto.

È possibile estrarre gli accessori per circa la metà senza inclinarli.

INFORMAZIONI IMPORTANTI SUL MONTAGGIO

• L'apparecchio NON è destinato all'utilizzo negli ambienti commerciali.
- Seguire le istruzioni di montaggio in dotazione e assicurarsi che l'apparecchio venga installato esclusivamente da un tecnico qualificato.
- L'apparecchio è dotato di una spina e può essere collegato soltanto a una presa Schuko installata a regola d'arte.
- Se c'è bisogno di una presa, l'installazione e il collegamento del cavo devono essere effettuati esclusivamente da un elettricista qualificato.
- Se, dopo l'installazione, la spina non è più accessibile, sul sito di installazione è necessario installare un separatore con un'apertura di contatto di almeno 3 mm.
- Non devono essere utilizzati adattatori, ciabatte e prolunghe. Il sovraccarico può causare un incendio.
- Se l'apparecchio non dispone di una linea di alimentazione e di una spina, il dispositivo di collegamento deve avere un separatore multipolare per la separazione completa. Inoltre, l'apparecchio deve essere installato nell'impianto di cablaggio fisso secondo le norme di cablaggio.

I componenti scoperti diventano molto caldi durante il funzionamento.

APPARECCHI DA INCASSO

• L'apparecchio è progettato esclusivamente per l'incasso in una cucina.
• L'apparecchio non è progettato per l'utilizzo come apparecchio da tavolo oppure all'interno di un mobile.
• Nel mobile da incasso non deve esserci nessuna parete dietro l'apparecchio.
• Tra il muro e la parete posteriore oppure il fondo dell'apparecchio deve essere mantenuta una distanza di almeno 35 mm.

• Il mobile da incasso deve avere un'apertura di ventilazione sulla parte anteriore di 200 cm ^2 . Pertanto occorre tagliare la piastra di base oppure installare una griglia di ventilazione.

• Le fessure di ventilazione e le prese d'aria non devono essere coperte.

• È possibile garantire il funzionamento sicuro dell'apparecchio solo se viene installato seguendo le presenti istruzioni di montaggio.
  • Il tecnico è responsabile per tutti i danni derivanti da un montaggio non corretto.
  • I mobili nei quali viene installato l'apparecchio devono essere resistenti al calore.

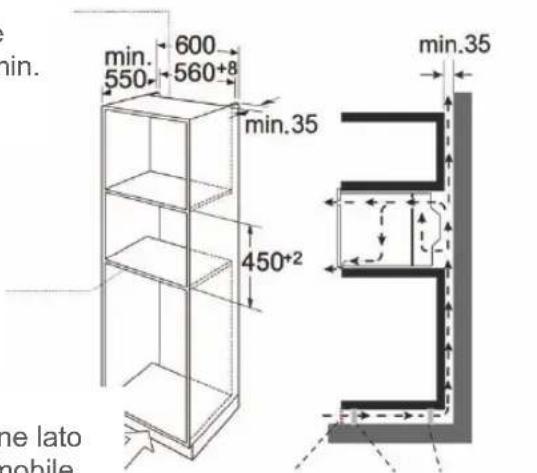

DIMENSIONI DI INCASSO

Aperture di ventilazione posteriori, min. 200 cm²

Lato posteriore aperto

Zona di ventilazione lato inferiore mobile, min. 200 cm²

min. 600 550 560+8 min.35 450+2 min.35 me lato mobile

Griglia di ventilazione

min 550 560+8 460+2 35

Zona di ventilazione lato inferiore mobile, min. 200 cm²

Lato posteriore aperto

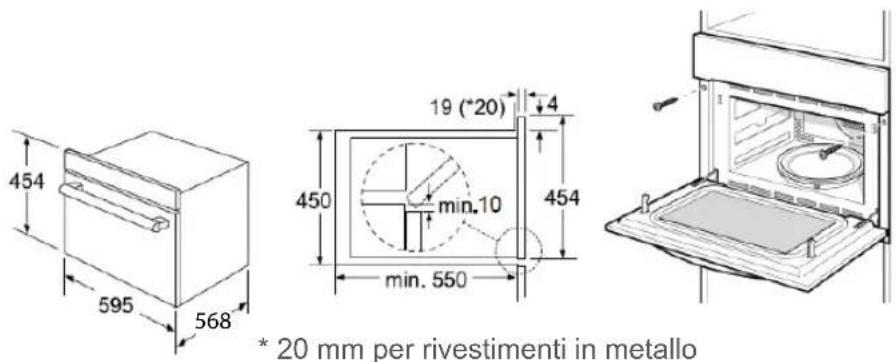

INCASSO

Non trasportare l'apparecchio afferrandolo dalla maniglia La maniglia dello sportello non riesce a sopportare il peso dell'apparecchio e potrebbe rompersi.

1. Spingere con cautela l'apparecchio nell'apertura e assicurarsi che sia posizionato al centro.
2. Aprire lo sportello e fissare l'apparecchio con le viti in dotazione.

454 595 568 19 (*20) 4 450 min.10 454 min. 550 * 20 mm per rivestimenti in metallo

(a) Inserire completamente l'apparecchio e posizionarlo al centro dell'apertura.
(b) Non piegare il cavo di collegamento.
(c) Fissare l'apparecchio con le viti.
(d) La fessura tra il piano di lavoro e l'apparecchio non deve essere chiusa da barre supplementari.

Informazioni importanti

L'apparecchio è progettato per l'installazione fissa con un cavo di alimentazione tripolare e deve essere collegato esclusivamente da un tecnico autorizzato secondo lo schema di collegamento. Il cavo di collegamento può essere sostituito esclusivamente da un elettricista qualificato che rispetti le norme vigenti.

Non utilizzare spine multiple, ciabatte o prolunghe. In caso di sovraccarico sussiste il rischio di incendio.

Se, dopo l'installazione, la spina non è più accessibile, è necessario installare un sezionatore multipolare con un'apertura di contatto di almeno 3 mm.

MESSA IN FUNZIONE

Rimuovere la pellicola protettiva sulla parte anteriore del forno a vapore.

Prima di utilizzare l'apparecchio per la prima volta:

Rimuovere tutti gli accessori e pulire l'interno dell'apparecchio.

Riscaldare il forno vuoto. Gli apparecchi nuovo emanano un odore caratteristico al primo utilizzo. L'apparecchio dovrebbe essere riscaldato una volta prima di utilizzarlo per la prima volta. In questo modo viene

eliminato l'odore e gli alimenti cuociono più rapidamente.

• Prima di riscaldarlo, pulire il forno a vapore con un panno umido per rimuovere i materiali che si sono raccolti durante il processo di lavorazione nell'apparecchio o nel materiale di imballaggio.
• Toccare ▷||. L'apparecchio si accende e sul display compare il menu principale.

- Toccare per selezionare la funzione Aria calda.

Viene visualizzata la temperatura raccomandata.

- Aumentare la temperatura fino a raggiungere la temperatura massima. Ciò è possibile farlo con i tasti di regolazione.

- Toccare ▷|| accanto al tasto sensore. Riscaldare il forno vuoto per almeno un'ora. Assicurarsi che la stanza sia ben areata. Chiudere le porte delle altre stanze affinché l'odore non si disperda in casa.

- Far sempre raffreddare l'apparecchio fino a raggiungere la temperatura ambiente. Aggiungere al detergente neutro dell'acqua calda, pulire l'apparecchio e asciugarlo con un panno morbido e pulito.

Lasciare lo sportello aperto fino a quando l'apparecchio non sarà completamente asciutto.

ISTRUZIONI PER L'USO

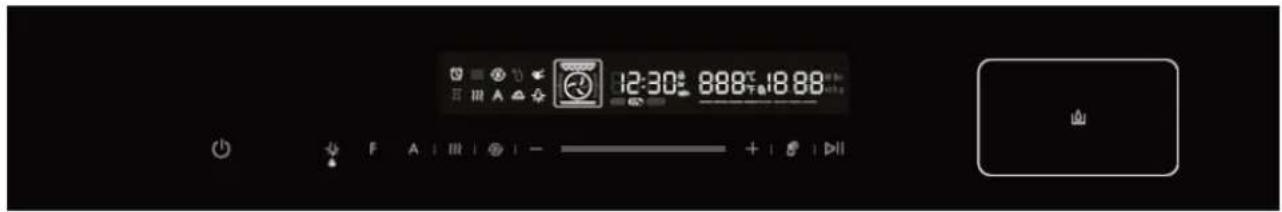

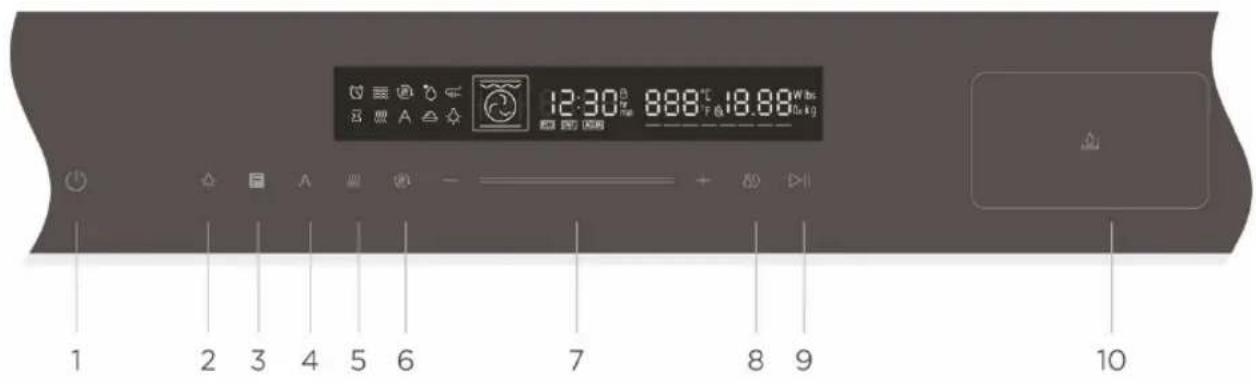

ELEMENTI DI COMANDO

12:30 888℃ 18.88 W lbs + 7 8 9 10

	1. ON/OFF	Accensione/Spegnimento del forno
	2. Lampadina ON/OFF	Accensione/Spegnimento della luce del forno
	3. Funzione forno	Premere questo simbolo per cambiare la modalità di funzionamento. Tenere premuto il tasto per 5 secondi per cambiare modalità rapidamente.
	4. Programmi automatici	Utilizzare questa opzione per selezionare i programmi automatici oppure le funzioni di decalcificazione e pulizia.
	5. Impulso di vapore	Vapore: aggiunta manuale di vapore.
	6. Preriscaldamento rapido	Per un rapido preriscaldamento.
	7. Smart Slider	È possibile utilizzare lo Smart Slider oppure i tasti “+/-” per modificare i valori visualizzati sul display.
	8. Impostazione di durata di cottura, ora e temperatura	Impostare l'ora in modalità stand-by/Passare dall'impostazione dell'ora all'impostazione della temperatura.
	9. Start/Pause	Avviare e arrestare la cottura.
	10. Vaschetta dell'acqua	Vaschetta dell'acqua per la funzione di cottura a vapore. La vaschetta dell'acqua si apre dopo aver premuto il tasto.

Il forno a vapore è dotato di un comando elettronico moderno, con il quale è possibile impostare i parametri di cottura in modo tale da soddisfare al meglio le esigenze di ciascun utente.

1. Impostazione dell'ora

Quando l'apparecchio è collegato alla corrente, l'indicazione "00:00" lampeggia e l'allarme suona una volta.

1) Tenere premuto ⚫ per 3 secondi. L'indicatore delle ore lampeggia.
2) Premere — o + oppure spostare lo Smart Slider — per impostare le ore. Il numero inserito deve essere compreso tra 0 e 23.
3) Premere ⚫ per confermare l'inserimento. Ora lampeggia l'indicatore dei minuti.
4) Premere — o + oppure spostare lo Smart Slider — per impostare i minuti. Il numero inserito deve essere compreso tra 0 e 59.
5) Premere ⚫ per terminare l'impostazione dell'ora. L'ora lampeggia ed è stata impostata. L'apparecchio va in modalità stand-by.

NOTA:

1) Se si desidera modificare l'ora, ripetere i passaggi da 1 a 5.
2) Se l'ora non è impostata, l'apparecchio non funziona correttamente.

Premendo F è possibile selezionare la modalità di funzionamento.

È possibile scegliere tra: riscaldamento superiore/inferiore, aria calda, aria calda (ECO), riscaldamento superiore/inferiore ventilato, doppio grill ventilato, grill a superficie ampia, doppio grill e riscaldamento inferiore, riscaldamento inferiore + aria calda, scongelamento, lievitazione impasti.

2. Cottura con riscaldamento superiore/inferiore

1) Premere F 1 volta per attivare la funzione Riscaldamento superiore/inferiore. Viene visualizzata la temperatura standard di 180 °C e compare il simbolo per il riscaldamento superiore/inferiore.

2) Premere per impostare la durata. Premere — o + oppure spostare lo Smart Slider — per impostare il tempo di cottura.

3) Premere ⚫ per confermare il tempo di cottura e impostare la temperatura.

Premere — o + oppure spostare lo Smart Slider — per impostare la temperatura.

È possibile selezionare una temperatura compresa tra 50 e 230 °C.

4) Premere ▷|| per avviare il processo di cottura.

NOTA:

1) Se lo sportello del forno è aperto durante la cottura, quest'ultima viene arrestata. Premere il tasto Delopo aver chiuso lo sportello per riprendere la cottura.
2) È possibile modificare il tempo di cottura durante il processo di cottura. Toccare ⑨. Infine premere — o + oppure spostare lo Smart Slider — per impostare il tempo di cottura.
3) È possibile modificare la temperatura di cottura durante il processo di cottura. Premere più volte è fino a quando la temperatura non lampeggia. Premere poi — o + oppure spostare lo Smart Slider — per impostare la temperatura.

3. Cottura con aria calda

1) Premere F 2 volte per attivare la funzione Aria calda. Viene visualizzata la temperatura standard di 160 °C e compare il simbolo per l'aria calda.
2) Premere per impostare la durata.
Premere — o + oppure spostare lo Smart Slider — per impostare il tempo di cottura.
3) Premere ⚫ per confermare il tempo di cottura e impostare la temperatura.
Premere — o + oppure spostare lo Smart Slider — per impostare la temperatura.
È possibile selezionare una temperatura compresa tra 50 e 250 °C.

4) Premere ▷|| per avviare il processo di cottura.

4. Cottura con aria calda ECO

1) Premere F 3 volte per attivare la funzione Aria calda ECO. Viene visualizzata la temperatura standard di 160 °C e compare il simbolo per l'aria calda ECO _eco
2) Premere per impostare la durata.
Premere — o + oppure spostare lo Smart Slider — per impostare il tempo di cottura.
3) Premere ⚫ per confermare il tempo di cottura e impostare la temperatura.
Premere — o + oppure spostare lo Smart Slider — per impostare la temperatura.
È possibile selezionare una temperatura compresa tra 150 e 200 °C.

4) Premere ▷|| per avviare il processo di cottura.

5. Cottura con riscaldamento superiore/inferiore ventilato

1) Premere F 4 volte per attivare la funzione Riscaldamento superiore/inferiore ventilato. Viene visualizzata la temperatura standard di 160 °C e compare il simbolo per il riscaldamento superiore/inferiore ventilato.
2) Premere per impostare la durata.
Premere — o + oppure spostare lo Smart Slider — per impostare il tempo di cottura.
3) Premere ⚫ per confermare il tempo di cottura e impostare la temperatura.
Premere — o + oppure spostare lo Smart Slider — per impostare la temperatura.
È possibile selezionare una temperatura compresa tra 50 e 230 °C.

4) Premere ▷|| per avviare il processo di cottura.

1) Premere F 5 volte per attivare la funzione Grill a superficie ampia. Viene visualizzata la temperatura standard di 150 °C e compare il simbolo per il grill a superficie ampia.

2) Premere per impostare la durata.

Premere — o + oppure spostare lo Smart Slider — per impostare il tempo di cottura.

3) Premere ^9 per confermare il tempo di cottura e impostare la temperatura.

Premere — o + oppure spostare lo Smart Slider — per impostare la temperatura.

È possibile selezionare una temperatura compresa tra 100 e 235 °C.

4) Premere ▷|| per avviare il processo di cottura.

7. Cottura con doppio grill ventilato

1) Premere F 6 volte per attivare la funzione Doppio grill ventilato. Viene visualizzata la temperatura standard di 180 °C e compare il simbolo per il doppio grill ventilato.

2) Premere per impostare la durata.

Premere — o + oppure spostare lo Smart Slider — per impostare il tempo di cottura.

3) Premere ⚫ per confermare il tempo di cottura e impostare la temperatura.

Premere — o + oppure spostare lo Smart Slider — per impostare la temperatura.

È possibile selezionare una temperatura compresa tra 100 e 250 °C.

4) Premere ▷|| per avviare il processo di cottura.

8. Cottura con doppio grill

1) Premere F 7 volte per attivare la funzione Doppio grill. Viene visualizzata la temperatura standard di 180 °C e compare il simbolo per il doppio grill.
2) Premere per impostare la durata.
Premere — o + oppure spostare lo Smart Slider — per impostare il tempo di cottura.
3) Premere Ⓞ per confermare il tempo di cottura e impostare la temperatura.
Premere — o + oppure spostare lo Smart Slider — per impostare la temperatura.
È possibile selezionare una temperatura compresa tra 100 e 235 °C.
4) Premere ▷|| per avviare il processo di cottura.

9. Cottura con riscaldamento inferiore + aria calda

1) Premere F 8 volte per attivare la funzione Riscaldamento inferiore + aria calda. Viene visualizzata la temperatura standard di 180 °C e compare il simbolo per il riscaldamento inferiore + aria calda.
2) Premere per impostare la durata.
Premere — o + oppure spostare lo Smart Slider — per impostare il tempo di cottura.
3) Premere 8 ^9 per confermare il tempo di cottura e impostare la temperatura.
Premere — o + oppure spostare lo Smart Slider — per impostare la temperatura.
È possibile selezionare una temperatura compresa tra 50 e 250 °C.

4) Premere ▷|| per avviare il processo di cottura.

10. Cottura con riscaldamento inferiore

1) Premere F 9 volte per attivare la funzione Riscaldamento inferiore. Viene visualizzata la temperatura standard di 150 °C e compare il simbolo per il riscaldamento inferiore.
2) Premere per impostare la durata.
Premere — o + oppure spostare lo Smart Slider — per impostare il tempo di cottura.
3) Premere ⚫ per confermare il tempo di cottura e impostare la temperatura.
Premere — o + oppure spostare lo Smart Slider — per impostare la temperatura.
È possibile selezionare una temperatura compresa tra 50 e 230 °C.

4) Premere ▷|| per avviare il processo di cottura.

11. Scongelamento

1) Premere F 10 volte per attivare la funzione Scongelamento. Compare il simbolo di scongelamento.
2) Premere per impostare la durata.

Premere — o + oppure spostare lo Smart Slider — per impostare la funzione di scongelamento.

3) Premere ▷|| per avviare il processo di scongelamento.

12. Lievitazione impasti

1) Premere F 11 volte per attivare la funzione Lievitazione impasti. Viene visualizzata la temperatura standard di 40 °C e compare il simbolo per la lievitazione degli impasti.
2) Premere per impostare la durata.

Premere — o + oppure spostare lo Smart Slider — per impostare il tempo di cottura.

3) Premere ⚡ per confermare il tempo di cottura e impostare la temperatura.

Premere — o + oppure spostare lo Smart Slider — per impostare la temperatura.

È possibile selezionare una temperatura compresa tra 30 e 45 °C.

4) Premere ▷|| per avviare il processo di cottura.

Indicazioni per il tasto F:

Ordine	Funzione		Impostazione della temperatura	Impostazione della durata
1		Riscaldamento superiore/inferiore	50 °C – 230 C°	0:00 min – 9:00 h
2		Aria calda	50 °C – 250 C°	0:00 min – 9:00 h
2	eco	Aria calda ECO	150 °C – 200 C°	0:00 min – 9:00 h
4		Riscaldamento superiore/inferiore ventilato	50 °C – 230 C°	0:00 min – 9:00 h
5		Grill a superficie ampia	100 °C – 235 C°	0:00 min – 9:00 h
6		Doppio grill ventilato	100 °C – 250 C°	0:00 min – 9:00 h
7		Doppio grill	100 °C – 235 C°	0:00 min – 9:00 h
8	—	Riscaldamento inferiore + aria calda	50 °C – 250 C°	0:00 min – 9:00 h
9	—	Riscaldamento inferiore	50 °C – 230 C°	0:00 min – 9:00 h

13. Funzione vapore

1) In modalità stand-by, premere una volta per richiamare la funzione vapore. Sul display viene visualizzata l'indicazione 100 °C

2) Premere per impostare la durata.

Premere — o + oppure spostare lo Smart Slider — per impostare il tempo di cottura.

3) Premere per impostare la temperatura.

Premere — o + oppure spostare lo Smart Slider — per impostare la temperatura.

È possibile selezionare una temperatura compresa tra 35 e 100 °C.

4) Premere ▷|| per avviare il processo di cottura.

5) L'allarme suona cinque volte per avvisare che la cottura è terminata. Infine l'apparecchio torna in modalità stand-by e sul display viene visualizzata l'indicazione "End".

14. Funzione combinata vapore

In questa modalità sono disponibili 3 programmi di funzionamento: aria calda + vapore, riscaldamento superiore/inferiore + vapore e doppio grill ventilato.

Ordine	Funzione		Impostazione della temperatura	Impostazione della durata	Vapore
F(Premere 0 volte)		Vapore	35 °C – 100 °CStandard: 100 °C	0:00 min – 9:00 h
F(Premere 1 volta)		Aria calda + vapore	160 °C – 250 °CStandard: 100 °C	0:00 min – 9:00 h	L1L2L3
F(Premere 2 volte)		Riscaldamento superiore/inferiore + vapore	160 °C – 230 °CStandard: 100 °C	0:00 min – 9:00 h
F(Premere 3 volte)		VaporeDoppio grill ventilato	160 °C – 250 °CStandard: 100 °C	0:00 min – 9:00 h

15. Programmi automatici

1) In modalità stand-by, premere A una volta per attivare il menu dei programmi automatici. Premere — o + per selezionare uno dei numerosi programmi automatici (da A01 a A16).

2) Premere per impostare la durata.

Premere — o + oppure spostare lo Smart Slider — per impostare il tempo di cottura.

3) Premere ▷|| per avviare il processo di cottura.

NOTA:

1) Se in un programma automatico viene utilizzata la funzione di cottura a vapore, la pompa dell'acqua spinge l'acqua nella vaschetta. Si sente un rumore.
2) Se in un programma automatico viene utilizzata la funzione di cottura a vapore, occorre rimuovere l'acqua nel vano di cottura e sullo sportello.
3) Se occorre preriscaldare il forno per il programma, gli alimenti non devono essere all'interno durante il preriscaldamento. Solo una volta raggiunta la temperatura sarà possibile inserire gli alimenti nel forno per avviare la cottura.

Indicazioni per la cottura a vapore

Qui va inserita l'acqua

1. Prima della cottura a vapore:

Se, prima della cottura a vapore, il livello dell'acqua è basso, viene emesso un allarme e sul display viene visualizzato il simbolo che indica un livello basso dell'acqua. In questo caso, aggiungere acqua nella vaschetta.

NOTA: pulire la vaschetta dell'acqua prima di avviare la cottura a vapore.

2. Durante la cottura a vapore:

Se, durante la cottura a vapore, il livello dell'acqua è basso, viene emesso un allarme e sul display viene visualizzato il simbolo che indica un livello basso dell'acqua. In questo caso, aggiungere acqua nella vaschetta. Infine è possibile riprendere normalmente la cottura a vapore.

3. Dopo la cottura a vapore:

1- Al termine della cottura a vapore, l'acqua nella pompa confluisce di nuovo nella vaschetta dell'acqua. Questo processo richiede circa 1 minuto.
2- Quando la vaschetta dell'acqua è piena, il sistema suona 10 volte. In questo caso, svuotare la vaschetta dell'acqua. Una volta che la vaschetta dell'acqua è vuota, il sistema riprende il processo.

NOTA: svuotare la vaschetta dell'acqua al termine della cottura a vapore.

CODICI DI ERRORE

Durante la cottura a vapore possono verificarsi i seguenti codici di errore:

E-06: 1- La vaschetta dell'acqua non è chiusa bene.

E-05: Il sistema dell'acqua non funziona correttamente. Contattare il servizio clienti.

Possibili cause:

1- Il sensore dell'acqua non funziona.
2- Il tubo dell'acqua non funziona.
3- La pompa dell'acqua non funziona.
4- La vaschetta dell'acqua non funziona.

17. Funzione per la rimozione automatica dei residui di cibo

Per dei risultati di pulizia ottimali, si consiglia di utilizzare citrato di sodio. Seguire le indicazioni del produttore riportate sull'imballaggio. Se la funzione di cottura a vapore è rimasta in funzione per 20 ore, occorre attivare la funzione di decalcificazione.

1) Accendere l'apparecchio. Estrarre la vaschetta dell'acqua e versare 1000 ml di acqua fresca e una confezione di anticalcare.
2) Reinserire di nuovo la vaschetta dell'acqua.
3) In modalità stand-by, premere più volte il tasto A fino a quando sul display non compare "CLE". Ciò significa che l'apparecchio ha attivato la funzione di decalcificazione automatica. L'indicatore 40:00 min. si illumina sul display. Il simbolo per la vaschetta dell'acqua indica il livello attuale dell'acqua e gli altri simboli spariscono.
4) Premere per avviare il programma.
5) Quando mancano 10 minuti, il programma viene interrotto e occorre versare nuovamente acqua. Estrarre la vaschetta dell'acqua e versarvi dentro l'acqua. Pulire accuratamente la vaschetta dell'acqua.
6) Versare acqua fresca e ripetere i passaggi 3 e 4.

NOTA: La decalcificazione non deve essere interrotta. Se tale procedura viene interrotta in anticipo, occorre riavviare il programma dal passaggio 3.

18. Termosonda

1) È possibile utilizzare la termosonda con qualsiasi modalità di funzionamento. Quando viene utilizzata, il segnale acustico viene emesso. Sul display viene visualizzata l'indicazione "Prob".
2) In modalità “Termosonda” premere F per selezionare il metodo di riscaldamento. La temperatura standard della termosonda viene visualizzata sul display.
3) Premere — o + oppure spostare lo Smart Slider — per impostare la temperatura nominale della termosonda.
4) Premere ▷|| per avviare il programma. Se la temperatura al nucleo degli alimenti raggiunge la temperatura nominale della termosonda, viene emesso un segnale per cinque volte e la cottura viene interrotta.

19. Funzioni della termosonda

(1) Inserire la termosonda all'interno della pietanza. Quando la termosonda raggiunge la temperatura nominale, le impostazioni della temperatura vengono salvate.
(2) In questa modalità sono disponibili i programmi di funzionamento aria calda, doppio grill, riscaldamento superiore/inferiore, doppio grill ventilato e grill a infrarossi.

	Aria calda	Doppio grill	Doppio grill ventilato	Riscaldamento superiore/inferiore	Grill a infrarossi
Modalità di funzionamento	200 C^	200 C^	200 C^	200 C^	200 C^
Selezione della temperatura	50 ^ – 100 C^	50 ^ – 100 C^	50 ^ – 100 C^	50 ^ – 100 C^	50 ^ – 100 C^
Temperatura standard	60 ^	60 ^	60 ^	60 ^	60 ^

NOTA:

1) Inserire la termosonda all'interno della pietanza in modalità stand-by. Sul display viene visualizzata l'indicazione "Prob".
2) Premere ▷II. Quando la termosonda raggiunge la temperatura nominale, viene visualizzata l'indicazione "Prob". Il processo si interrompe e viene emesse un segnale per cinque volte. Estrarre la termosonda. L'apparecchio torna in modalità stand-by oppure sul menu dell'ora.
3) L'intervallo di regolazione della termosonda è compreso tra 50–100°C. La temperatura al centro del forno è pari a 200 °C.
4) Con questa funzione non è possibile impostare il tempo di cottura.
5) Il segnale acustico suona una sola volta quando si inserisce o si estrae la termosonda.
6) Se l'apparecchio è in modalità di impostazione e di funzionamento, questa modalità viene terminata inserendo o estraendo la termosonda.
7) Se la temperatura non è stata impostata, il segnale acustico suonerà per cinque volte dopo 9 ore. Il processo viene interrotto.
8) Funzione Doppio grill ventilato, 50–100 °C: se non si raggiunge la temperatura nominale, il doppio grill funziona per 20 secondi e si arresta per 10 secondi.
9) Non è possibile modificare o interrompere la funzione.

20. Funzionamento del tasto

(1) Premere ⏻ per tornare in modalità stand-by.
(2) Sicura per bambini se la sicura per bambini è attiva, tenere premuto il tasto -per disattivarla.

21. Avviso al termine della cottura

Una volta raggiunto il tempo di cottura, sul display viene visualizzata l'indicazione "End" e il segnale acustico suona per cinque volte. Toccare "-C" oppure aprire lo sportello per arrestare il segnale acustico e tornare in modalità stand-by. Se, nell'arco di 5 minuti, non viene avviata nessuna procedura, il segnale acustico suonerà un'altra volta. L'apparecchio va in modalità stand-by.

22. Sicura per bambini

Attivare la sicura per bambini: in modalità stand-by, tenere premuto -per 3 secondi. Viene emesse un lungo segnale acustico che indica che la sicura per bambini è stata attivata. Compare anche il simbolo

Disattivare la sicura per bambini: se la sicura per bambini è attiva, tenere premuto ⚡ per 3 secondi. Viene emesse un lungo segnale acustico che indica che la sicura per bambini è stata disattivata. Compare anche il simbolo 🔒

23. Indicatori sul display

1) Se non si effettuano ulteriori operazioni durante le impostazioni, l'impostazione selezionata viene confermata automaticamente dopo 10 secondi, ad eccezione della prima impostazione dell'ora.
2) Se un programma è stato selezionato per 3 secondi, viene automaticamente confermato, ad eccezione dei programmi automatici, che vengono confermati automaticamente dopo 10 secondi.
3) Se l'apparecchio è in modalità di impostazione o stand-by o ha avviato un programma automatico o di scongelamento e non viene eseguita alcuna operazione entro 5 minuti, si spegne.
4) La lampadina del forno è sempre accesa quando lo sportello è aperto.
5) La lampadina del forno è sempre accesa quando viene interrotto un processo.
6) Se lo sportello del forno è stato aperto durante la cottura, è necessario premere il tasto ▷|| per riprendere la cottura.
7) È possibile premere il tasto 🔒 in qualsiasi modalità di funzionamento per aprire la vaschetta dell'acqua.

MENU	Display	Peso	Durata	Impostazione funzione/gradi
Pesce al vapore	A01	500 g	10:00	Vapore 100 °C
Gamberi al vapore con aglio in polvere	A02	500 g	12:00	Vapore 100 °C
Cavolo cinese al vapore	A03	500 g	11:30	Vapore 100 °C
Pollo arrosto	A04	-	20:00	Doppio grill ventilato 220 °C
Gamberi grigliati	A05	-	12:00	Doppio grill ventilato 220 °C
Frutti di mare	A06	-	10:00	Riscaldamento superiore/inferiore ventilato 210 °C
Pizza	A07	-	09:30	Riscaldamento superiore/inferiore ventilato 180 °C
Biscotti	A08	-	10:00	Riscaldamento superiore/inferiore ventilato 180 °C
Arrosto di manzo	A09	-	10:00	Doppio grill 235 °C
Pan di spagna	A10	-	28:00	Riscaldamento superiore/inferiore 175 °C
Merluzzo	A11	-	22:00	Riscaldamento superiore/inferiore ventilato 200 °C
Millefoglie di patate gialle e viola	A12	-	30:00	Riscaldamento superiore/inferiore 180 °C
Petto di pollo con patate novelle	A13	-	45:00	Riscaldamento superiore/inferiore ventilato 200 °C
Arrosto di manzo	A14	-	10:00 + 50:00	Doppio grill 230°C + Riscaldamento superiore/inferiore 120°C
Decalcificazione	A15	-	40:00	-
Pulizia	A16	-	05:00	-

ELIMINAZIONE DEI GUASTI

NORMAL

Il vapore si accumula sullo sportello, l'aria calda fuoriesce dalle fessure di ventilazione

Durante la cottura, il vapore può fuoriuscire dal cibo. Generalmente fuoriesce dalle fessure di ventilazione, però a volte si accumula in un luogo fresco come lo sportello del forno. È normale.

PROBLEMA	Cause possibili	Soluzione
Impossibile accendere il forno.	1) Il cavo di alimentazione non è inserito correttamente.	Staccare la spina. Reinserirla dopo 10 secondi.
	(2) I fusibile sta bruciando o l'interruttore automatico scatta.	Sostituire il fusibile o ripristinare l'interruttore automatico. In caso di dubbio, contattare un elettricista qualificato.
	(3) Problemi con la presa.	Testare la presa di corrente con altre apparecchiature elettriche.
Il forno non riscalda.	(4) Lo sportello non è chiuso correttamente.	Chiudere bene lo sportello.

In conformità alla direttiva sullo smaltimento di rifiuti di apparecchiature elettriche ed elettroniche (RAEE), tali apparecchiature andrebbero smaltite e trattate separatamente. Qualora in futuro sia necessario smaltire questo apparecchio, NON smaltirlo insieme ai rifiuti domestici, ma inviarlo al Centro di raccolta RAEE.

PN: 16170000A534
