Produkttyp	Kombinerad ångugn med mikrovågsugn (multifunktion)
Märke och modell	Blaupunkt 5C90S8990
Kapacitet	50 liter
Mått (B x H x D)	595 x 525 x 454 mm
Nettovikt	Cirka 31 kg
Elanslutning	230 V, 50 Hz, jordning obligatorisk
Uteffekt (grill)	3200 W
Uteffekt (varmluft)	1700 W
Maximal ineffekt	3250 W
Tillagningsfunktioner	Naturlig konvektion, varmluft, varmluft ECO, dubbel grill, grill + fläkt, undervärme, ångkokning, kombinationer ånga+värme, avfrostning, jäsning av deg, automatiska program (A01 till A16), temperatursond
Temperaturområde	Från 30 °C (jäsning) till 250 °C (varmluft)
Manövertyp	Elektronisk med pekskärm, Smart Slider och touchknappar
Medföljande tillbehör	Ugnsgaller, droppbricka, ångkorg, sidogaller, temperatursond
Ångfunktion	Inbyggd vattentank, ångkokning 35–100 °C, automatisk tömning efter användning
Självrengöring / avkalkning	Automatiskt rengörings- och avkalkningsprogram (A15 och A16)
Barnlås	Knapplås tillgängligt
Invändig belysning	Lampa som tänds när dörren öppnas eller under tillagning
Installation	Inbyggnad, ventilationsöppning i fronten (200 cm²) och minst 35 mm bakom
Underhåll	Rengöring med fuktig trasa, använd inte ångrengörare eller slipande medel

Vanliga frågor - 5C90S8990 BLAUPUNKT

Hur ställer jag in klockan på min Blaupunkt 5C90S8990-ugn?

Efter anslutning visar displayen blinkande '00:00'. Tryck på inställningsknappen i 3 sekunder. Timmarna blinkar: ställ in med '-' eller '+' eller Smart Slider (0-23), bekräfta. Minuterna blinkar: ställ in (0-59), bekräfta. Klockan är nu inställd.

Hur använder jag ångkokning med denna ugn?

Fyll vattentanken (tryck på [2X62] för att öppna). I standby-läge, tryck på ångknappen. Ställ in tid (0-9h) och temperatur (35-100°C). Tryck på Start. Ånga produceras automatiskt. Efter tillagning pumpas vattnet tillbaka till tanken; töm den.

Vad gör jag om ugnen inte värms upp?

Kontrollera först att dörren är ordentligt stängd. Kontrollera sedan anslutningen: koppla ur och vänta 10 sekunder innan du ansluter igen. Kontrollera säkringen/automatsäkringen. Om problemet kvarstår, kontakta en fackman.

Hur aktiverar jag barnlåset?

I standby-läge, tryck på '-' i 3 sekunder. En ljudsignal hörs och låssymbolen visas. För att avaktivera, upprepa proceduren.

Vilka inbyggnadsmått krävs?

Höjd: 450+2 mm, bredd: 560+8 mm, djup: minst 550 mm. Minst 35 mm bakom. Ventilationsöppning fram: 200 cm². Se monteringsanvisningen.

Hur rengör jag ugnens insida efter ångkokning?

Torka av ugnsutrymmet med en fuktig trasa efter varje användning. Rengör vattentanken, ångkorgen och droppbrickan i tvålvatten. Använd aldrig ångrengörare eller slipande medel.

Vad betyder felkoden E-05?

E-05 indikerar ett problem med vattensystemet (sensor, pump eller slang). Kontrollera att vattentanken är ordentligt stängd. Om problemet kvarstår, kontakta service.

Hur använder jag temperatursonden?

Sätt sonden i maten. I standby-läge visas 'Prob' på displayen. Välj tillagningsläge (varmluft, grill, etc.). Ställ in måltemperatur (50-100°C). Starta tillagningen. När sonden når inställt värde stängs ugnen av automatiskt.

Hur länge varar avkalkningsprogrammet?

Avkalkningsprogrammet (A15) varar 40 minuter. Tillsätt 1000 ml vatten och ett avkalkningsmedel i tanken. Apparaten kör en cykel, sedan en paus på 10 minuter för att tillsätta rent vatten. Avbryt inte cykeln.

Är tillbehören diskmaskinssäkra?

Tillbehören (galler, droppbricka, ångkorg) ska handdiskas med tvålvatten. De anges inte som diskmaskinssäkra; föredra handdisk för att bevara utseendet.

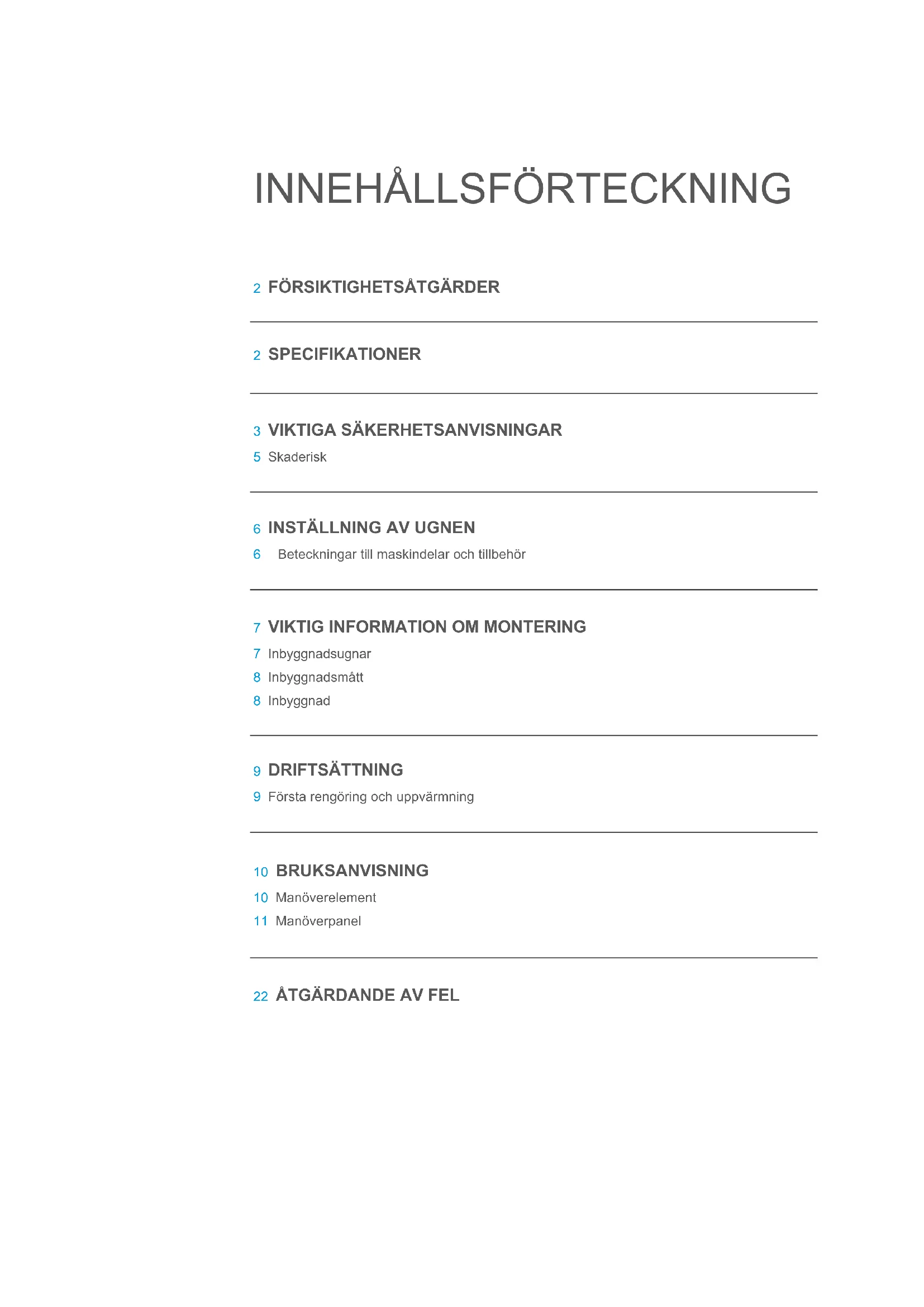

BRUKSANVISNING 5C90S8990 BLAUPUNKT

2 FÖRSIKTIGHETSÅTGÄRDER
2 SPECIFICATIONER
3 VIKTIGA SÄKERHETSANVISNINGAR
5 Skaderisk
6 INSTÄLLNING AV UGNEN
6 Beteckningar till maskindelar och tillbehör
7 VIKTIG INFORMATION OM MONTERING
7 Inbyggnadsugnar
8 Inbyggnadsmått
8 Inbyggnad
9 DRIFTSÄTTNING
9 Första rengöring och uppvärmning
10 BRUKSANVISNING
10 Manöverelement
11 Manöverpanel
22 ÅTGÄRDANDE AV FEL

FÖRSIKTIGHETSÅTGÄRDER

(a) Använd aldrig ugnen när ugnsluckan är öppen. Säkerhetslåset får inte manipuleras eller sättas ut funktion.
(b) Placera inga föremål mellan framsidan av ugnen och luckan och se till att det inte finns smuts eller rester av rengöringsmedel på tätytorna.

Komplettering

Om ugnen inte hålls ordentligt ren kan ytorna på ugnen skadas. Detta kan förkorta ugnens livslängd och även leda till att det uppstår farliga situationer.

SPECIFICATIONER

Modell: Blaupunkt 5C90S8990
Märkspänning	230 V, ~ 50 Hz
Nominell utgångseffekt (grill)	3200 W
Nominell utgångseffekt (cirkulationsluft)	1700 W
Nominell ingångseffekt (ånga)	1500 W
Nominell ingångseffekt (max)	3250 W
Ugnsvolym	50 l
Yttermått	595 x 525 x 454 mm
Nettovikt	ca 31 kg

VIKTIGA SÄKERHETSANVISNINGAR

WARNING

För att minska risken för brand, elstöt och personskador är det viktigt att du alltid vidtar de grundläggande försiktighetsåtgärder som beskrivs nedan när du använder ugnen.

1. Läs och beakta följande anvisningar: FÖRSIKTIGHETSÄTGÄRDER
2. Denna produkt får användas av barn från 8 år och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller av personer som saknar kunskap om och erfarenhet av produkten, under förutsättning att de har instruerats i hur produkten används av en person som ansvarar för deras säkerhet och att de har förstått vilka risker och faror som kan uppstå. Barn får inte leka med produkten. Rengöring och underhåll av produkten får utföras av barn äldre än 8 år om de hålls under uppsikt av en person som ansvarar för deras säkerhet. Barn under 8 år måste hela tiden hållas under uppsikt eller hållas borta.
3. Se till att ugnen och tillhörande nätkabel befinner sig utom räckhåll för barn under 8 år.
4. Om nätkabeln är skadad måste den bytas ut av tillverkaren, dennes servicepartner eller personer med liknande kvalifikationer, för undvikande av faror.
5. Ha alltid ugnen under uppsikt när du värmer livsmedel i plast- eller pappersbehållare eftersom det finns risk för brand.
6. WARNING: Endast behörig personal får utföra underhålls- och reparationsarbeten på ugnen.
7. Använd endast den temperatursensor som rekommenderas för denna ugn (gäller ugnar som är utrustade med möjligheten till användning av en temperatursensor).
8. Denna ugn är avsedd för användning i hushållet eller liknande miljöer, såsom följande:
   – Personalkök i butiker, kontor och liknande arbetsmiljöer.

9. Inom jordbruk.
   – Av gäster på hotell, motell och andra logianläggningar.

10. Produkten får inte rengöras med ångtvätt.

11. Produkten är en inbyggnadsugn.

12. WARNING: De åtkomliga delarna av ugnen blir varma under drift. Håll små barn borta från ugnen.

13. Ytan på det skåp där ugnen byggs in kan bli mycket varm.

14. WARNING: Produkten och dess åtkomliga delar blir heta vid användning. Värmeelementen får inte vidröras. Barn under 8 år måste hela tiden hållas under uppsikt eller hållas borta.

15. Ugnen blir varm under drift. Vidrör aldrig värmeelementet på ugnens insida.

16. Ugnen får inte installeras bakom en dörr i dekorsyfte eftersom det kan leda till överhettning. (Detta gäller dock ej för ugnar med dekordörr).

17. WARNING: Bär inte ugnen från handtaget. (Ugnen är mycket tung och handtaget kan gå av).

18. Vattnet i uppsamlingsbehållaren, i ugnen och i vattenbehållaren bör tömmen efter varje användning.

19. Använd inte pappers- eller plastbehållare som inte tål temperaturer högre än 120 °C. Använd kärl i glas, keramik eller rostfritt stål.

20. Denna ugn värms upp främst med ånga.

Läs igenom följande information noga och spara den för framtida referens.

Fara

Risk för strömstötar! Om man vidrör någon av de interna komponenterna kan det leda till allvarliga eller livshotande skador. Ta aldrig isär denna ugn.

Varning

Risk för strömstötar! Felaktig användning av jordningen kan orsaka elstöt. Anslut stickkontakten till ett eluttag först när ugnen är korrekt monterad och jordad.

Denna produkt måste jordas. Vid en elektrisk kortslutning minskar jordning risken för elstöt genom att elströmmen leds bort. Denna ugn är utrustad med en jordkontakt. Stickkontakten ska anslutas till ett korrekt monterat och jordat eluttag.

Vänd dig till kvalificerad elektriker eller till servicepersonal om du inte helt förstår anvisningarna om jordning eller om du inte är säker på att ugnen är korrekt jordad.

En kort nätkabel medföljer produkten eftersom längre kablar trasslar in sig och utgör snubblingsrisk.

Rengöring

Koppla ugnen från strömmen före rengöring.

1. Rengör ugnsutrymmet med en fuktig trasa efter användning.
2. Rengör tillbehör med såpvatten.
3. Om ugnsluckans karm eller tätning samt närliggande delar är nedsmutsade måste de rengöras noga med en fuktig trasa.
4. Använd inte starka skurmedel eller vassa metallskrapor för att rengöra glasrutan i ugnsluckan eftersom ytan kan repas så att rutan går sönder.

INSTÄLLNING AV UGNEN

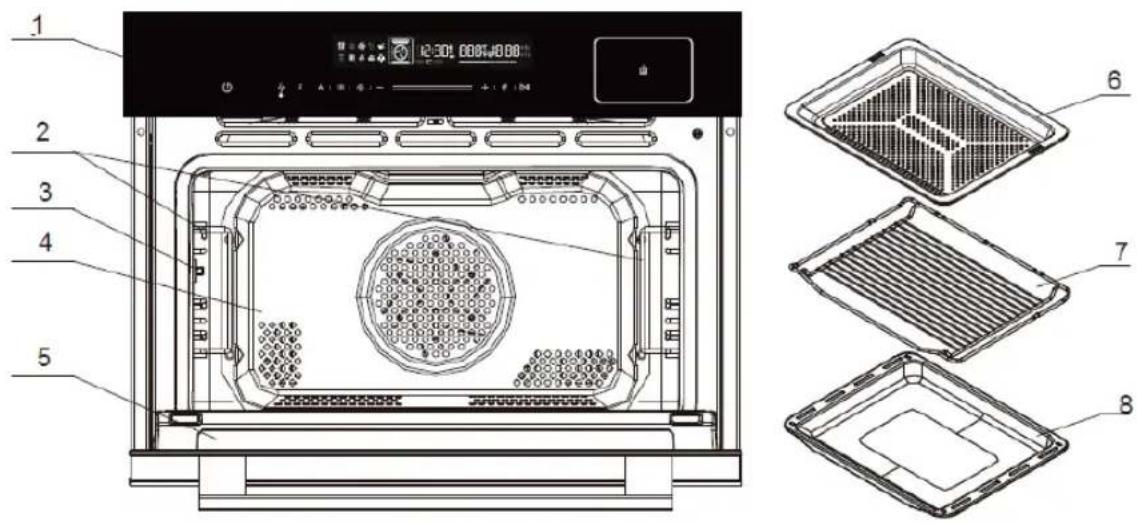

BETECKNINGAR TILL MASKINDELAR OCH TILLBEHÖR

Ta ut produkten ur kartongen och avlägsna allt material i ugnsutrymmet.

Din ugn är utrustad med följande tillbehör:

Bruksanvisning

1 2 3 4 5 12:30L 000+0.00 6 7 8

1. Manöverpanel

2. Ugnslucka

3. Vänster och höger

4. Ångkokningskärl

upphängning

1. Bakgaller

2. Hållare för temperatursensor

3. Bakplåt

4. Ugnsutrymme

Din ugn levereras med flera tillbehör. Här hittar du en översikt över medföljande tillbehör och information om korrekt användning.

Använd endast originaltillbehör. Dessa tillbehör har skräddarsytts för din ugn.

Passande tillbehör hittar du i vår onlinebutik på

www.blaupunkt-einbaugeraete.com eller i handeln.

Obs

Tillbehör kan deformeras när de blir varma. Det påverkar dock inte deras funktion.

När de svalnar återfår de sin ursprungliga form.

Användning av tillbehörsdelar

I ugnsutrymmet finns fyra gejder. Gejderna räknas nedifrån och upp.

Tillbehör kan dras ut ungefär till häften utan att tippa.

VIKTIG INFORMATION OM MONTERING

• Denna ugn är INTE avsedd för professionell användning.
• Beakta medföljande bruksanvisning och tänk på att ugnen endast får installeras av kvalificerad tekniker.
  • Ugnen har en stickkontakt och får endast anslutas till ett korrekt installerat jorduttag.
• Om ett nytt uttag behövs får installation och kabelanslutning endast genomföras av kvalificerad elektriker.
• Om stickkontakten inte längre är tillgänglig efter installation måste det finnas en polbrytare med ett kontaktavständ på minst 3 mm på installationsplatsen.
• Adaptrar, grenuttag och förlängningskablar får inte användas. Överbelastning kan leda till brand.
• Om ugnen inte har någon matarledning eller stickkontakt måste anslutningsdonet ha kontaktseparation vid alla poler för fullständig frånskiljning. Dessutom måste ugnen vara inbyggd i den fasta installationen i enlighet med gällande regler för kabeldragning.

De åtkomliga delarna blir mycket varma under drift.

INBYGGNADSUGNAR

• Ugnen är endast avsedd för inbyggnad i köket.
• Ugnen är inte avsedd för användning som bordsenhet eller i ett skåp.
• I inbyggnadsskåpet får det inte finnas en bakvägg bakom ugnen.
• Mellan väggen och bakväggen eller undersidan av enheten ovanför måste det finnas ett avständ på minst 35 mm.
• På framsidan av inbyggnadsskåpet måste det finnas en ventilationsöppning på 200 cm ^2 . Detta sker genom att golvplattan skärs till eller att ventilationsgaller monteras på.
• Ventilationsöppningar och utsugsöppningar får inte täckas över.
• Säker drift av ugnen kan endast säkerställas om den har installerats i enlighet med denna monteringsanvisning.
  • Installatören ansvarar för alla skador som uppstår till följd av felaktig installation.
• Det skåp där ugnen byggs in måste vara värmebeständigt.

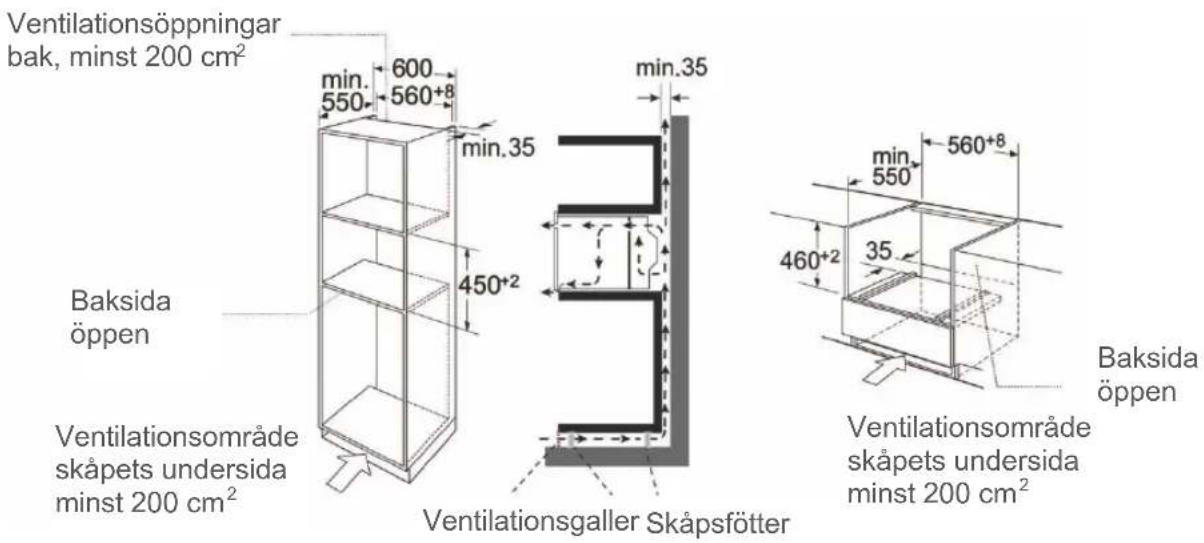

Ventilationsöppningar bak, minst 200 cm² min.550 600 560+8 min.35 450+2 Baksida öppen Ventilationsområde skåpets undersida minst 200 cm² min.35 460+2 35 Ventilationsgaller Skåpsfötter Baksida öppen Ventilationsområde skåpets undersida minst 200 cm²

INBYGGNAD

Ugnen får inte bäras eller hållas från handtaget på luckan. Ugnsluckans handtag kan inte bära ugnens vikt och kan gå av.

1. Skjut försiktigt in ugnen i öppningen och se till att den är centrerad.
2. Öppna luckan och fixera ugnen med medlevererade skruvar.

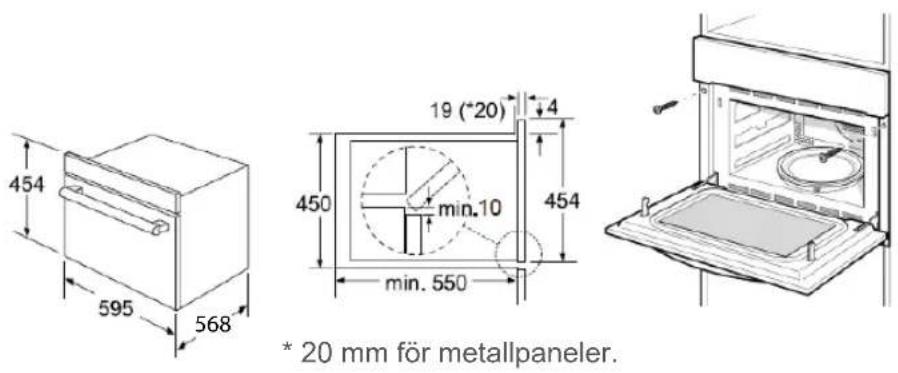

454 595 568 19 (*20) 4 450 min.10 454 min. 550 * 20 mm för metallpaneler.

(a) Skjut in ugnen helt och ställ den mitt i öppningen.
(b) Se till att inte kröka anslutningskabeln.
(c) Fixera ugnen med skruvar.
(d) Mellanrummet mellan arbetsplattan och ugnen får inte stängas igen med extra lister.

Viktig information

Ugnen är konstruerad för fast installation med en treledarkabel och får endast anslutas av behörig elektriker i enlighet med anslutningsschemat.

Endast behörig elektriker får byta ut nätkabeln i enlighet med gällande föreskrifter.

Använd inte grenuttag eller förlängningskablar. Överbelastning medför brandfara.

Om stickkontakten inte längre är tillgänglig efter installation måste det finnas en allpolig brytare med ett kontaktavständ på minst 3 mm.

DRIFTSÄTTNING

FÖRSTA RENGÖRING OCH UPPVÄRMNING

Avlägsna skyddsfolien på ångkokaren på framsidan.

Före den första användningen av produkten:

Avlägsna alla tillbehör och rengör ugnens insida.

Värm den tomma ugnen. Första gången en ny ugn används avger den en

karakteristisk lukt. Innan man lagar mat i ugnen för första gången bör man värma upp den en gång.

På så sätt får man bort lukten och maten tillagas därefter fortare.

• Torka ur ångkokaren med en fuktig trasa före uppvärmning. Då avlägsnar du material som har ansamlats i produkten eller i förpackningsmaterialet under förpackningsprocessen.
  • Tryck på ▷||. Ugnen sätts på och huvudmenyn visas på displayen.
• Tryck på för att välja varmluft.

Rekommenderad temperatur visas.

• Höj temperaturen till maxtemperatur. Det gör du med hjälp av inställningsknapparna.
• Tryck på ▷|| intill sensorknapparna. Värm den tomma ugnen i minst en timme. Se till att rummet är väl ventilerat. Stäng dörren till andra rum så att lukten inte sprids i bostaden.
• Låt ugnen svalna till rumstemperatur. Blanda ett neutralt rengöringsmedel med varmt vatten, torka av ugnen med blandningen och gnugga torrt med en ren, mjuk trasa.

Låt ugnsluckan stå öppen tills ugnen är helt torrt.

BRUKSANVISNING

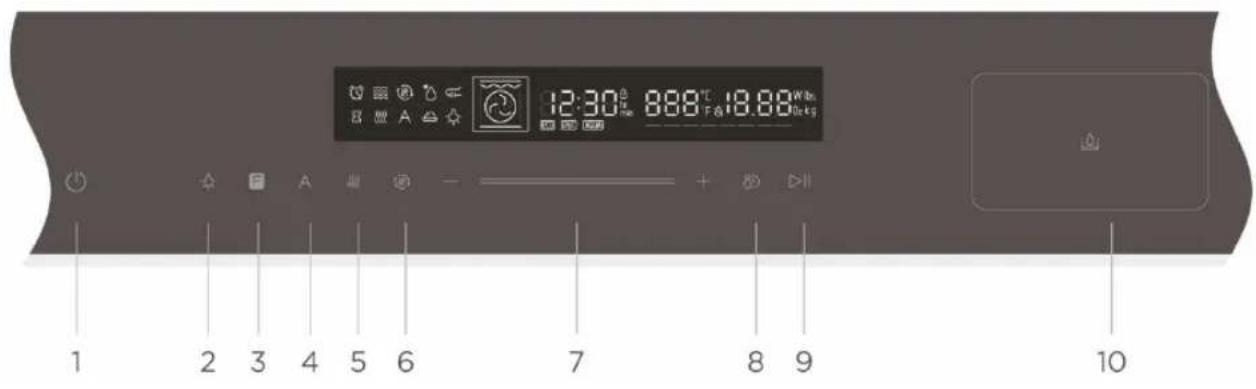

MANÖVERELEMENT

	1. TILL/FRÅN	Sätt på/stäng av ugnen.
[7A4G]	2. Lampa TILL/FRÅN	Tänd/släck lampan.
	3. Ugnsfunktion	Tryck på denna symbol för att ändra driftläge.Håll knappen intryckt i 5 sekunder för att ändra driftläge snabbt.
	4. Automatiska program	Använd detta alternativ för att välja automatiska program eller avkalkning och rengöring.
	5. Ångkokning	Tillagning med het vattenånga skonar livsmedlen och utlovar både läckra smaker och hälsosam matlagning.
	6. Snabb förvärmning	För snabb förvärmning.
	7. Smart Slider	Du kan använda Smart Slider eller knapparna +/- för att ändra de värden som visas på displayen.
[02A6]	8. Inställning av tillagningstid,klockslag och temperatur	Ställ in klockslag i standbyläge/växla mellan tidsinställning och temperaturinställning.
	9. Start/Paus	Starta eller pausa tillagningsprocessen.
	10. Vattenbehållare	Vattenbehållare för ångfunktionen.Vattenbehållaren öppnas när man trycker på knappen.

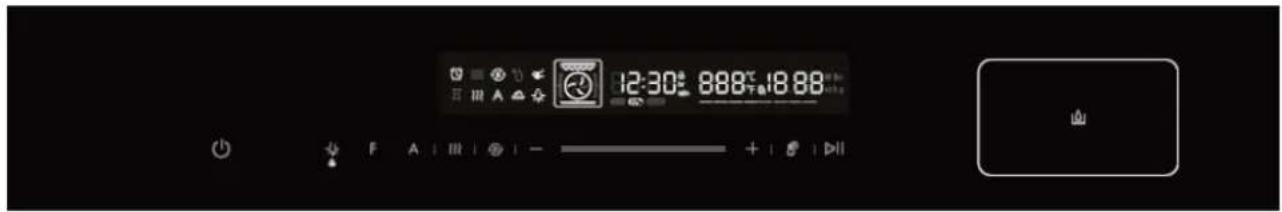

12:30 888°C 18.88 + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + F A I I I I - + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + : / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

Denna ångkokare har en modern elektronisk styrning. Här kan du ställa in tillagningsparametrarna enligt dina behov.

1. Ställa in tid

När ugnen är kopplad till strömmen blinkar indikeringen "00:00" och larmet ljuder en gång.

1) Håll 1 ^9 intryckt i 3 sekunder. Timmarna börjar då blinka.
2) Tryck på — eller + eller flytta Smart Slider ———— för att ställa in timmarna. Den angivna siffran ska ligga mellan 0 och 23.
3) Tryck på för att bekräfta de inmatade uppgifterna. Nu blinkar minuterna.
4) Tryck på — eller + eller flytta Smart Slider ———— för att ställa in minuterna. Den angivna siffran ska ligga mellan 0 och 59.
5) Tryck på Ⓤ för att avsluta tidsinställningen. Klockan blinkar och tiden är inställd. Ugnen växlar till standbyläge.

INFO:

1) Om du vill anpassa tiden upprepar du steg 1 till 5.
2) Om klockan inte är inställd fungerar inte ugnen som den ska.

Du kan välja driftläge genom att trycka på F

Du kan välja mellan följande alternativ: Över-/nedervärme, varmluft, varmluft (ECO), över /nedervärme + cirkulationsluft, dubbelgrill + cirkulationsluft, grill med strålningsvärme, dubbelgrill nedervärme, nedervärme + varmluft, upptining, jäsning

2. Tillagning med över-/nedervärme

1) Tryck en gång på F för att aktivera över-/nedervärmen. Standardtemperaturen på 180 °C visas och symbolen för över-/nedervärme tänds.
2) Tryck på för att ställa in tiden.
Tryck på — eller + eller flytta Smart Slider——för att ställa in tillagningstiden.

3) Tryck på för att bekräfta tillagningstiden och ställa in temperaturen.

Tryck på — eller + eller flytta Smart Slider——för att ställa in temperaturen. Temperaturen kan ställas in på mellan 50 och 230 °C.

4) Tryck på ▷|| för att starta tillagningsprocessen.

INFO:

1) Om ugnsluckan öppnas under tillagningsprocessen avbryts processen. Stäng luckan och tryck på knappen ▷|| . Tillagningsprocessen fortsätter.
2) Tillagningstiden kan ändras under tillagningsprocessen. Tryck på Ⓤ ^9 . Tryck därefter på — eller + eller flytta Smart Slider——för att ställa in tillagningstiden.
3) Tillagningstemperaturen kan ändras under tillagningsprocessen. Tryck flera gånger på ⚫ tills temperaturen blinkar. Tryck sedan på — eller + eller flytta Smart Slider ————, för att ställa in temperaturen.

3. Tillagning med varmluft

1) Tryck två gånger på F för att aktivera varmluften. Standardtemperaturen på 160 °C visas och symbolen för varmluft tänds.
2) Tryck på för att ställa in tiden.

Tryck på — eller + eller flytta Smart Slider——för att ställa in tillagningstiden.

3) Tryck på för att bekräfta tillagningstiden och ställa in temperaturen.

Tryck på — eller + eller flytta Smart Slider——för att ställa in temperaturen.

Temperaturen kan ställas in på mellan 50 och 250 °C.

4) Tryck på ▷|| för att starta tillagningsprocessen.

4. Tillagning med varmluft ECO

1) Tryck tre gånger på F för att aktivera varmluft ECO. Standardtemperaturen på 160 °C visas och symbolen för varmluft ECO tänds.
2) Tryck på för att ställa in tiden.

Tryck på — eller + eller flytta Smart Slider——för att ställa in tillagningstiden.

3) Tryck på för att bekräfta tillagningstiden och ställa in temperaturen.

Tryck på — eller + eller flytta Smart Slider——för att ställa in temperaturen.

Temperaturen kan ställas in på mellan 150 och 200 °C.

4) Tryck på ▷|| för att starta tillagningsprocessen.

5. Tillagning med över-/nedervärme + cirkulationsluft

1) Tryck fyra gånger på F för att aktivera över-/nedervärme + cirkulationsluft.
Standardtemperaturen på 160 °C visas och symbolen för över-/nedervärme + cirkulationsluft tänds.
2) Tryck på för att ställa in tiden.
Tryck på — eller + eller flytta Smart Slider — för att ställa in tillagningstiden.
3) Tryck på för att bekräfta tillagningstiden och ställa in temperaturen.
Tryck på — eller + eller flytta Smart Slider——för att ställa in temperaturen.
Temperaturen kan ställas in på mellan 50 och 230 °C.

4) Tryck på ▷|| för att starta tillagningsprocessen.

6. Tillagning med grill och strålningsvärme

1) Tryck fem gånger på F för att aktivera grillning med strålningsvärme. Standardtemperaturen på 150 °C visas och symbolen för grill med strålningsvärme tänds.
2) Tryck på för att ställa in tiden.
Tryck på — eller + eller flytta Smart Slider——för att ställa in tillagningstiden.
3) Tryck på för att bekräfta tillagningstiden och ställa in temperaturen.
Tryck på — eller + eller flytta Smart Slider——för att ställa in temperaturen.
Temperaturen kan ställas in på mellan 100 och 235 °C.
4) Tryck på ▷|| för att starta tillagningsprocessen.

7. Tillagning med dubbelgrill + cirkulationsluft

1) Tryck sex gånger på F för att aktivera dubbelgrill + cirkulationsluft. Standardtemperaturen på 180 °C visas och symbolen för dubbelgrill + cirkulationsluft tänds.
2) Tryck på för att ställa in tiden.
Tryck på — eller + eller flytta Smart Slider — för att ställa in tillagningstiden.
3) Tryck på för att bekräfta tillagningstiden och ställa in temperaturen.
Tryck på — eller + eller flytta Smart Slider——för att ställa in temperaturen.
Temperaturen kan ställas in på mellan 100 och 250 °C.

4) Tryck på ▷|| för att starta tillagningsprocessen.

8. Tillagning med dubbelgrill

1) Tryck sju gånger på F för att aktivera dubbelgrillen. Standardtemperaturen på 180 °C visas och symbolen för dubbelgrill tänds.
2) Tryck på för att ställa in tiden. Tryck på — eller + eller flytta Smart Slider——för att ställa in tillagningstiden.
3) Tryck på ⚫ för att bekräfta tillagningstiden och ställa in temperaturen. Tryck på — eller + eller flytta Smart Slider——för att ställa in temperaturen. Temperaturen kan ställas in på mellan 100 och 235 °C.
4) Tryck på ▷|| för att starta tillagningsprocessen.

9. Tillagning med nedervärme + varmluft

1) Tryck åtta gånger på F för att aktivera nedervärme + varmluft. Standardtemperaturen på 180 °C visas och symbolen för nedervärme + varmluft tänds.
2) Tryck på för att ställa in tiden. Tryck på — eller + eller flytta Smart Slider——för att ställa in tillagningstiden.
3) Tryck på ⚫ för att bekräfta tillagningstiden och ställa in temperaturen. Tryck på — eller + eller flytta Smart Slider——— för att ställa in temperaturen. Temperaturen kan ställas in på mellan 50 och 250 °C.
4) Tryck på ▷|| för att starta tillagningsprocessen.

10. Tillagning med nedervärme

1) Tryck nio gånger på F för att aktivera nedervärmen. Standardtemperaturen på 150 °C visas och symbolen för nedervärme tänds.
2) Tryck på för att ställa in tiden. Tryck på — eller + eller flytta Smart Slider——för att ställa in tillagningstiden.
3) Tryck på ⚫ för att bekräfta tillagningstiden och ställa in temperaturen. Tryck på — eller + eller flytta Smart Slider——— för att ställa in temperaturen. Temperaturen kan ställas in på mellan 50 och 230 °C.
4) Tryck på ▷|| för att starta tillagningsprocessen.

11. Upptining

1) Tryck tio gånger på F för att aktivera upptiningsfunktionen. Symbolen för upptining tänds.
2) Tryck på för att ställa in tiden.

Tryck på — eller + eller flytta Smart Slider ———— för att ställa in upptiningsfunktionen.

3) Tryck på ▷|| för att starta upptiningen.

12. Jäsning

1) Tryck elva gånger på F för att aktivera jäsningen. Standardtemperaturen på 40 °C visas och symbolen för jäsning tänds.
2) Tryck på ⚫ för att ställa in tiden.

Tryck på — eller + eller flytta Smart Slider——för att ställa in tillagningstiden.

3) Tryck på ^19 , för att bekräfta tillagningstiden och ställa in temperaturen.

Tryck på — eller + eller flytta Smart Slider — för att ställa in temperaturen.

Temperaturen kan ställas in på mellan 30 och 45 °C.

4) Tryck på ▷|| för att starta tillagningsprocessen.

Ordningsföljd		Funktion	Temperaturin-ställning	Tidsinställning
1	[6872]	Över-/nedervärme	50– 230 C°	0:00 min–9:00 h
2		Varmluft	50– 250 C°	0:00 min–9:00 h
2	eco	Varmluft ECO	150– 200 C°	0:00 min–9:00 h
4		Över-/nedervärme+ cirkulationsluft	50– 230 C°	0:00 min–9:00 h
5		Grill medstrålningsvärme	100– 235 C°	0:00 min–9:00 h
6		Dubbelgrill +cirkulationsluft	100– 250 C°	0:00 min–9:00 h
7		Dubbelgrill	100– 235 C°	0:00 min–9:00 h
8		Nedervärme +varmluft	50– 250 C°	0:00 min–9:00 h
9		Nedervärme	50– 230 C°	0:00 min–9:00 h

13. Ångfunktion

1) Tryck en gång på i standbyläget för att aktivera ångfunktionen. På displayen visas 100 °C.
2) Tryck på för att ställa in tiden.

Tryck på — eller + eller flytta Smart Slider——för att ställa in tillagningstiden.

3) Tryck på ⚫ för att ställa in temperaturen.

Tryck på — eller + eller flytta Smart Slider——för att ställa in temperaturen. Temperaturen kan ställas in på mellan 35 och 100 °C.

4) Tryck på ▷|| för att starta tillagningsprocessen.
5) Larmet ljuder fem gånger för att signalera att tillagningsprocessen är slutförd. Sedan återgår ugnen till standbyläget och på displayen visas "End".

14. Funktion för kombinerad ånga

I detta läge kan du välja mellan tre olika driftsätt, nämligen varmluft + ånga, över-/nedervärme + ånga och dubbelgrill + cirkulationsluft.

Ordningsföljd	Funktion		Temperaturin-ställning	Tidsinställning	Ånga
F(tryck 0x)		Ånga	35–100 °CStandard: 100 °C	0:00 min–9:00 h
F(tryck 1x)		Varmluft+ ånga	160–250 °CStandard: 100 °C	0:00 min–9:00 h	L1L2L3
F(tryck 2x)		Över-/nedervärme+ ånga	160–230 °CStandard: 100 °C	0:00 min–9:00 h
F(tryck 3x)		ÅngaDubbelgrill +cirkulationsluft	160–250 °CStandard: 100 °C	0:00 min–9:00 h

15. Automatiska program

1) Tryck en gång på A i standbyläget för att aktivera menyn för de automatiska programmen.

Tryck på — eller + för att välja ett av de olika automatiska programmen (A01 till A16).

2) Tryck på för att ställa in tiden.

Tryck på — eller + eller flytta Smart Slider — för att ställa in tillagningstiden.

3) Tryck på ▷|| för att starta tillagningsprocessen.

INFO:

1) Om ångkokningsfunktionen har använts i ett av de automatiska programmen drar vattenpumpen vatten till vattenbehållaren. Då hörs ett ljud.
2) Om ångkokningsfunktionen har använts i ett av de automatiska programmen måste vattnet i ugnsutrymmet och på ugnsluckan avlägsnas.
3) Om ugnen måste förvärmas för programmet får det inte finnas livsmedel i ugnen medan föruppvärmning pågår. Först när temperaturen är nådd kan du sätta in maten i ugnen för att påbörja tillagningen.

Information om ångkokning

Fyll på vatten här

Om vattennivån är låg innan ångkokningen börjar avges ett larm och på displayen visas symbolen för låg vattennivå. Fyll i så fall på vatten i vattenbehållaren.

INFO: Rengör vattenbehållaren innan du påbörjar ångkokningen.

2. Under ångkokning:

Om vattennivån är låg under ångkokningen avges ett larm och på displayen visas symbolen för låg vattennivå. Fyll i så fall på vatten i vattenbehållaren. Ångkokningen fortsätter därefter som vanligt.

3. Efter ångkokning:

1- När ångkokningen är klar dras vattnet i ångkokaren tillbaka till vattenbehållaren. Detta tar ca 1 minut.
2- Om vattenbehållaren fylls på för mycket avger systemet 10 pipljud. Töm i så fall vattenbehållaren. När vattenbehållaren är tom fortsätter systemet processen.

INFO: Töm vattenbehållaren efter ångkokningen.

FELKODER

Under ångkokning kan följande felkoder förekomma:

E-06: 1- Vattenbehållaren är inte ordentligt stängd.

E-05: Vattensystemet fungerar inte som det ska. Kontakta kundtjänst.

Möjliga orsaker:

1- Vattensensorn fungerar inte.
2- Vattenledningen fungerar inte.
3- Vattenpumpen fungerar inte.
4- Vattenbehållaren fungerar inte.

17. Funktion för automatisk borttagning av avlagringar

För bästa rengöringsresultat rekommenderar vi användning av natriumcitrat. Följ tillverkarens anvisningar på förpackningen. När ångfunktionen har utförts i 20 timmar bör avkalkningsfunktionen slås på.

1) Slå på systemet. Ta ut vattenbehållaren och fyll på med 1000 ml rent vatten och en förpackning avkalkningsmedel.
2) Sätt tillbaka vattenbehållaren.
3) Tryck upprepade gånger på knappen A i standbyläge tills "CLE" visas på displayen. Det innebär att avkalkningsfunktionen för ugnen har aktiverats. Indikeringen 40:00 min tänds. Symbolen för vattenbehållaren visar aktuell vattennivå och övriga symboler släcks.
4) Tryck på ▷|| för att starta programmet.
5) När det återstår 10 min stannar programmet och mer vatten måste fyllas på. Ta ut vattenbehållaren och fyll på vatten. Rengör vattenbehållaren noggrant.
6) Fyll på med rent vatten och upprepa steg 3–4.

INFO: Avkalkningsprocessen får inte avbrytas. Om avkalkningsprocessen avbryts innan den är slutförd måste hela programmet startas om från steg 3.

18. Temperatursensor

1) Du kan använda temperatursensorn i alla driftlägen. När du sätter i den hörs en signal. På displayen visas "Prob".
2) Tryck på F i läget "temperatursensor" för att välja uppvärmningssätt. Temperatursensorns standardtemperatur visas på displayen.
3) Tryck på — eller + eller flytta Smart Slider ———— för att ställa in börtemperaturen för temperatursensorn.
4) Tryck på ▷|| för att starta programmet. När kärntemperaturen i livsmedlet när temperatursensorns börtemperatur avges fem ljudsignaler och tillagningsprocessen avslutas.

(1) För in temperatursensorn i livsmedlet. När temperatursensorn har nätt börtemperaturen avslutas temperaturinställningen.
(2) I detta läge kan du välja mellan driftsätten varmluft, dubbelgrill, över-/nedervärme, dubbelgrill + cirkulationsluft och infrarödgrill.

	Varmluft	Dubbelgrill	Dubbelgrill + cirkulationsluft	Över-/nedervärme	Infrarödgrill
Driftläge	200 C°	200 C°	200 C°	200 C°	200 C°
Temperaturval	50– 100 C°	50– 100 C°	50– 100 C°	50– 100 C°	50– 100 C°
Standardtemperatur	60 °C	60 °C	60 °C	60 °C	60 °C

INFO:

1) För in temperatursensorn i livsmedlet i standbyläget. På displayen visas "Prob".
2) Tryck på ▷II. När temperatursensorn har nätt börtemperaturen visas "Prob". Processen stoppas och fem ljudsignaler avges. Dra ut temperatursensorn. Ugnen återgår till standbyläget eller till tidsindikeringen.
3) Temperatursensorns inställningsområde är 50–100 °C. Temperaturen mitt i ugnen är 200 °C.
4) Vid denna funktion kan tillagningstiden inte ställas in.
5) En ljudsignal avges när du för in eller tar ut temperatursensorn.
6) När ugnen befinner sig i inställnings- och driftläge avslutas detta läge genom att temperatursensorn förs in eller dras ut.
7) Om temperaturen inte har ställts in ljuder signalen fem gånger efter 9 timmar. Processen avbryts.
8) Funktion dubbelgrill + cirkulationsluft, 50–100 °C: Om börtemperaturen inte nås arbetar dubbelgrillen i 20 sekunder och stannar i 10 sekunder.
9) Funktionen kan ändras eller avbrytas.

(1) Tryck på ⏻ för att gå tillbaka till standbyläget.
(2) Barnsäkring: Håll knappen -intryckt när barnsäkringsfunktionen är aktiv för att avaktivera den.

21. Påminnelse när tillagningsprocessen är slutförd

När tillagningstiden är slut visas "End" på displayen och fem ljudsignaler avges. Tryck på "C" eller öppna luckan för att stänga av signalen och återgå till standbyläget. Om du inte vidtar någon åtgärd inom 5 minuter avges en ny signal. Ugnen växlar till standbyläge.

22. Barnsäkring

Aktivera barnsäkringen: Tryck på knappen 🔒 i 3 sekunder i standbyläget. En lång pipsignal avges för att indikera att barnsäkringen har aktiverats. Även symbolen 🔒 visas.

Avaktivera barnsäkringen: Tryck på knappen i 3 sekunder när barnsäkringen är aktiverad. En lång pipsignal avges för att indikera att barnsäkringen har avaktiverats. Symbolen släcks också.

1) Om du inte genomför några fler steg i samband med en inställning tas den valda inställningen över automatiskt efter 10 sekunder. Detta gäller inte vid inställning av tiden.
2) Om ett valt program har ställts in i 3 sekunder bekräftas det automatiskt. Automatiska program bekräftas dock automatiskt först efter 10 sekunder.
3) Om ugnen befinner sig i inställnings- eller standbyläge eller i det automatiska programmet eller programmet för upptining och ingen åtgård genomförs inom 5 minuter slås ugnen från.
4) Ugnslampan tänds alltid när ugnsluckan öppnas.
5) Ugnslampan tänds alltid när en process avbryts.
6) Om ugnsluckan öppnas under en tillagningsprocess måste man trycka på knappen ▷|| för att fortsätta processen.
7) Knappen: kan användas i alla driftlägen för att öppna vattenbehållaren.

MENY	Display	Vikt	Tid	Effektinställning
Ångkokt fisk	A01	500 g	10:00	Ånga 100 °C
Ångkokta räkor med vitlökspulver	A02	500 g	12:00	Ånga 100 °C
Ångkoktsalladskål	A03	500 g	11:30	Ånga 100 °C
Grillad kyckling	A04	-	20:00	Dubbelgrill 220 °C + cirkulationsluft
Grillade räkor	A05	-	12:00	Dubbelgrill 220 °C + cirkulationsluft
Skaldjur	A06	-	10:00	Över-/nedervärme + cirkulationsluft 210 °C
Pizza	A07	-	09:30	Över-/nedervärme + cirkulationsluft 180 °C
Småkakor	A08	-	10:00	Över-/nedervärme + cirkulationsluft 180 °C
Nötstek	A09	-	10:00	Dubbelgrill 235 °C
Sockerkaka	A10	-	28:00	Över-/nedervärme 175 °C
Kabeljo	A11	-	22:00	Över-/nedervärme + cirkulationsluft 200 °C
Millefoglie av gul och lila potatis	A12	-	30:00	Över-/nedervärme 180 °C
Grillad kyckling med färskpotatis	A13	-	45:00	Över-/nedervärme + cirkulationsluft 200 °C
Nötstek	A14	-	10:00 + 50:00	Dubbelgrill 230°C + över-/nedervärme 120 °C
Avkalkning	A15	-	40:00	-
Rengöring	A16	-	05:00	-

ÅTGÄRDANDE AV FEL

NORMAL

Ånga samlas på luckan, varm luft strömmar ut ur ventilationsöppningarna. När livsmedel tillagas kan de avge ånga som i de flesta fall strömmar ut ur ventilationsöppningarna. Ibland kan den ansamlas på en sval plats som ugnsluckan. Det är normalt.

PROBLEM	Möjliga orsaker	Åtgård
Ugnen kan inte startas.	1) Nätkabeln är inte korrekt isatt.	Dra ut nätkabeln. Vänta i 10 sekunder och anslut den igen.
	(2) Säkringen går eller så löser skyddsbrytaren ut.	Byt säkringen eller återställ skyddsbrytaren. Kontakta behörig elektriker om du är tveksam.
	(3) Problem med eluttaget.	Testa eluttaget med andra elapparater.
Ugnen värms inte upp.	(4) Ugnsluckan är inte ordentligt stängd.	Stäng ugnsluckan ordentligt.

Enligt direktivet om avfall som utgörs av elektriska eller elektroniska produkter (WEEE) ska uttjänt elektrisk och elektronisk utrustning samlas in och tas om hand separat. När produkten är uttjänt får den därför INTE slängas i hushållssoporna. Lämna in produkten på en uppsamlingsplats som uppfyller kraven i WEEE.

PN: 16170000A534

ÍNDICE
