DVR105 - Lettore dvd PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lettore DVD interno (DVD-R/RW, CD-R/RW)
Marca	Pioneer
Modello	DVR105
Dimensioni (L x A x P)	148 x 42,3 x 198 mm
Peso	1,1 kg
Alimentazione	+12 VCC (0,6 A) e +5 VCC (1,1 A)
Interfaccia	IDE (PIO Mode 4, DMA Mode 2, Ultra DMA Mode 2)
Memoria tampone	2 MB
Velocità di scrittura DVD-R	1x, 2x (standard); 1x, 2x, 4x (alta velocità)
Velocità di scrittura DVD-RW	1x (standard); 1x, 2x (alta velocità)
Velocità di scrittura CD-R	4x, 8x, 12x, 16x
Velocità di scrittura CD-RW	4x (standard); 4x, 8x (alta velocità)
Velocità di lettura DVD-ROM	12x (singolo strato), 8x (doppio strato)
Velocità di lettura CD-ROM	32x
Formati disco supportati	DVD-R, DVD-RW, CD-R, CD-RW, CD-DA, CD-ROM, CD-Extra, CD Photo
Uscita audio	Analogico stereo (presa cuffie e linea)
Presa cuffie	Mini-jack con rotella del volume
Configurazione jumper	Master, Slave, Cable Select
Orientamento	Orizzontale o verticale (dischi 12 cm solo in verticale)
Consumo	Inferiore a 70 dB (rumore acustico)
Temperatura di funzionamento	+5°C a +45°C
Umidità di funzionamento	5% a 85% (senza condensazione)
Manutenzione e pulizia	Pulire con un panno umido; non utilizzare liquidi o aerosol
Sicurezza	Laser di classe 1; non aprire; manutenzione solo da personale qualificato
Accessori forniti	Jumper x1, cavo audio x1, viti di fissaggio x4, manuale di istruzioni

Domande frequenti - DVR105 PIONEER

Quali tipi di dischi posso leggere e masterizzare con il Pioneer DVR105?

Questo lettore supporta la lettura e la scrittura di DVD-R, DVD-RW, CD-R e CD-RW, nonché la lettura di DVD-ROM, CD-ROM, CD-DA, CD-Extra e CD Photo. È compatibile con dischi da 12 cm e 8 cm (questi ultimi solo in posizione orizzontale).

Come installare il lettore in un computer?

Spegnere il computer, rimuovere il coperchio, quindi inserire il lettore in un vano da 5,25 pollici. Fissarlo con le viti fornite (lunghezza ≤ 5 mm). Collegare il cavo di alimentazione, il cavo IDE (rispettando il pin 1) e eventualmente il cavo audio verso la scheda audio. Impostare il jumper di configurazione (Master/Slave/Cable Select) secondo le proprie esigenze.

Come espellere manualmente il vassoio se il pulsante di espulsione non funziona?

Inserire un'asta rigida nel foro di espulsione forzata situato sulla parte anteriore del lettore, dopo aver spento l'alimentazione e atteso l'arresto completo del disco. Utilizzare questo metodo solo in caso di emergenza.

Posso utilizzare dischi di forma speciale (cuore, poligono)?

No, l'uso di dischi di forma non standard è sconsigliato perché possono danneggiare il lettore. Utilizzare solo dischi rotondi da 12 cm o 8 cm.

Cosa fare se il lettore non viene riconosciuto dal computer?

Verificare innanzitutto che il cavo IDE sia collegato correttamente (pin 1 allineato) e che il jumper di configurazione sia nella posizione corretta (Master o Slave). Assicurarsi che l'alimentazione sia collegata (pin +5V e +12V). Consultare il BIOS per rilevare l'hardware. Se il problema persiste, provare il lettore su un altro computer.

Come pulire il lettore e i dischi?

Per l'apparecchio, utilizzare un panno morbido leggermente umido (senza liquidi, aerosol o alcol). Per i dischi, asciugarli delicatamente dall'interno verso l'esterno con un panno morbido. Non utilizzare mai detergenti per dischi o agenti antistatici.

Il codice regionale può essere modificato?

Sì, ma solo 5 volte in totale (prima impostazione inclusa). La quinta modifica è definitiva. I dischi senza codice regionale possono essere letti su tutti i lettori.

Ci sono precauzioni da prendere in caso di condensa?

Se l'apparecchio passa da un luogo freddo a uno caldo, può formarsi condensa e influenzare le prestazioni. Lasciare il prodotto nel nuovo ambiente per 1-2 ore prima di accenderlo.

Qual è la velocità massima di trasferimento in lettura/scrittura?

In lettura DVD, fino a 16,62 MB/s; in lettura CD, fino a 4,92 MB/s. In scrittura DVD (4x), circa 5,54 MB/s; in scrittura CD (16x), circa 2,46 MB/s. Le velocità effettive dipendono dalle condizioni del disco.

Cosa fare se un disco rimane bloccato nel lettore?

Spegnere il computer, attendere l'arresto del disco (più di un minuto), quindi utilizzare il foro di espulsione forzata con un'asta rigida. Se non funziona, contattare un tecnico qualificato. Non tentare di forzare l'apertura del vassoio.

MANUALE UTENTE DVR105 PIONEER

Istruzioni per l'uso

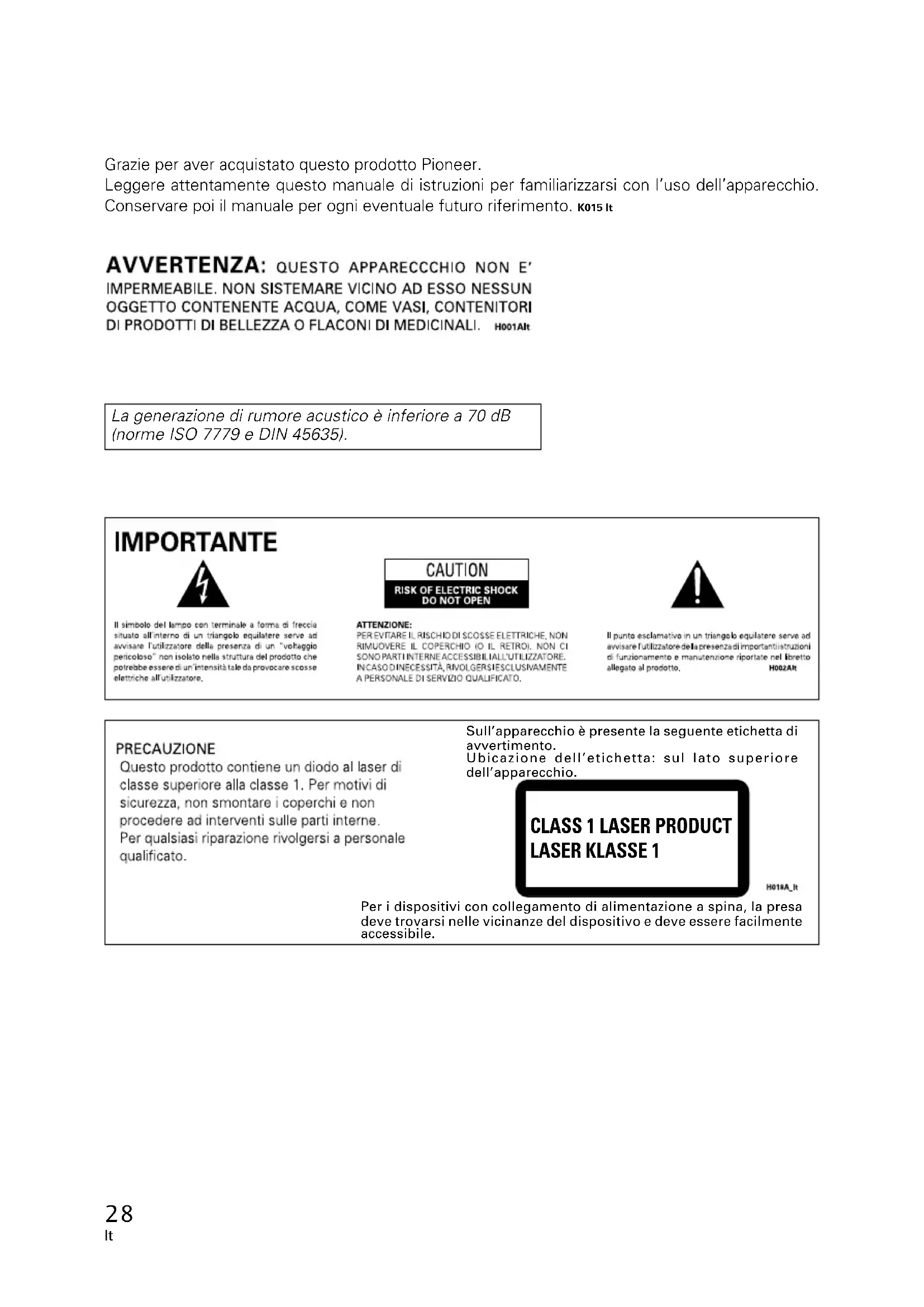

Grazie per aver acquistato questo prodotto Pioneer.

Leggere attentamente questo manuale di istruzioni per familiarizzarsi con l'uso dell'apparecchio.

Conservare poi il manuale per ogni eventuale futuro riferimento. K015 It

AVVERTENZA: QUESTO APPARECCCHIO NON E' IMPERMEABILE. NON SISTEMARE VICINO AD ESSO NESSUN OGGETTO CONTENENTE ACQUA, COME VASI, CONTENITORI DI PRODOTTI DI BELLEZZA O FLACONI DI MEDICINALI. H001Alt

La generazione di rumore acustico è inferiore a 70 dB (norme ISO 7779 e DIN 45635).

IMPORTANTE

Il simbolo del lampo con terminale a forma di freccia situato all'interno di un triangolo equilatere serve ad avvisare l'utilizzatore della presenza di un "voltaggio pericoloso" non isolato nella struttura del prodotto che potrebbe essere di un intensità tale da provocare scosse elettriche all'utilizzatore.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE:

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETROI. NON CI SONO PARTI INTERNE ACCESSIBILIALL'UTILIZZATORE. INCASO DINECESSITA, RIVOLGERSIESCLUSIVAMENTE A PERSONALE DI SERVIZIO QUALIFICATO.

Il punto esclamativo in un triangolo equilatere serve ad avvisare l'utilizzatore della presenza di importantistruzioni di funzionamento e manutenzione riportate nel libretto allegato al prodotto. H002Alt

PRECAUZIONE

Questo prodotto contiene un diodo al laser di classe superiore alla classe 1. Per motivi di sicurezza, non smontare i coperchi e non procedere ad interventi sulle parti interne. Per qualsiasi riparazione rivolgersi a personale qualificato.

Sull'apparecchio è presente la seguente etichetta di avvertimento.

Ubicazione dell'etichetta: sul lato superiore dell'apparecchio.

Per i dispositivi con collegamento di alimentazione a spina, la presa deve trovarsi nelle vicinanze del dispositivo e deve essere facilmente accessibile.

Per garantire la sicurezza personale ed ottimizzare l'intero potenziale operativo di questo registratore, attenersi alle seguenti precauzioni di sicurezza.

AMBIENTE - Non utilizzare l'apparecchio in luoghi molto polverosi, o esposti ad alte temperature, o particolarmente umidi. L'apparecchio, inoltre, deve essere posizionato in luoghi non soggetti e vibrazioni o scosse.

ACCENSIONE - Prima di procedere all'installazione spegnere il sistema e tutti i dispositivi collegati.

LETTURA DELLE ISTRUZIONI - Prima di passare all'uso dell'apparecchio leggere attentamente tutte le istruzioni di sicurezza e di funzionamento.

CONSERVAZIONE DEL MANUALE - Conservare il manuale di istruzioni per ogni eventuale futura consultazione.

ATTENERSI ALLE ISTRUZIONI - Attenersi strettamente alle istruzioni date per l'uso e il funzionamento dell'apparecchio.

ATTENZIONE ALLE AVVERTENZE - Tutte le avvertenze devono essere strettamente osservate.

PULIZIA - NON utilizzare liquidi, pulitori a spruzzo, o alcool. Per la pulizia esterna dell'apparecchio utilizzare solamente un panno leggermente inumidito in acqua.

ACQUA E UMIDITÀ - NON usare questo apparecchio nelle vicinanze dell'acqua.

SORGENTI DI ALIMENTAZIONE - Per l'alimentazione di questo apparecchio utilizzare il tipo di sorgente indicata sull'etichetta di avvertimento. Nel caso in cui non si sia sicuri del tipo di energia elettrica disponibile, rivolgersi ad un rivenditore autorizzato Pioneer.

SOVRACCARICO - NON sovraccaricare le prese elettriche alla pareti ed i cavi di prolunga. Un eccesso di attacchi elettrici su una sola presa può provocare incendi o cortocircuiti.

PENETRAZIONE DI LIQUIDI ED OGGETTI ESTRANEI - Non inserire alcun oggetto di alcun tipo all'interno di questo apparecchio. Il contatto con punti ad alta tensione può causare cortocircuiti, con conseguenti possibili incendi o folgorazioni. Fare attenzione a non rovesciare alcun tipo di liquido sull'apparecchio.

CONDENSA - Trasportando l'apparecchio da un ambiente freddo ad uno caldo, all'interno della sezione operativa dell'apparecchio può formarsi della condensa, che può essere causa di disfunzioni nelle prestazioni. Dopo aver portato l'apparecchio in un luogo a temperatura superiore a quella del precedente, attendere per circa 1 o 2 ore prima di passare all'uso dell'apparecchio stesso.

MANUTENZIONE - Non tentare per nessun motivo di riparare l'apparecchio da se stessi. L'apertura o la rimozione dei coperchi dell'apparecchio può risultare in esposizione a tensioni pericolose, o altri pericoli. Qualsiasi tipo di manutenzione deve essere affidato a personale di servizio qualificato. (Vedere in proposito l'allegata Scheda di Manutenzione e Servizio.)

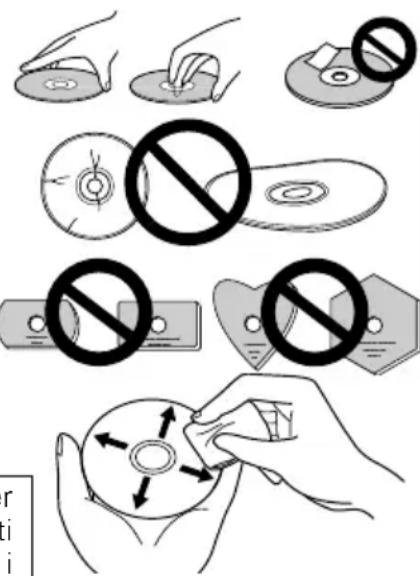

• Evitare di toccare o rigare la superficie del disco contenente i segnali (quella rilucente).
• Tenere il disco per i bordi, o per il foro centrale e il bordo.
  ●Non applicare fogli di carta o etichette al disco.
• I dischi deformati o rigati possono causare danni all'apparecchio e si consiglia quindi di eliminarli.
• Evitare l'uso di dischi di forme particolari (a cuore, ottagonali, ecc.).
• Per eliminare polvere e sporco strofinare il disco con un panno morbido in direzione dall'interno verso l'esterno del disco, evitando movimenti circolari.
• Non utilizzare agenti appositi per la pulizia di dischi, o altri agenti antistatici, che possono causare danni al disco stesso.

I dischi devono essere conservati negli appositi astucci per dischi DVD-R, e devono essere sempre accuratamente ripuliti da entrambi i lati, ma particolarmente da quello contenente i segnali sonori, prima dell'uso.

- Velocità di registrazione

Velocità lineare costante normale (1x) e doppia (2x) per dischi DVD-R Velocità lineare costante normale (1x), doppia (2x) e quadrupla (4x) per dischi DVD-R ad alta velocità Velocità lineare costante normale (1x) per dischi DVD-RW Velocità lineare costante normale (1x) e doppia (2x) per dischi DVD-RW ad alta velocità Velocità lineare costante quadrupla (4x), ottupla (8x), di 12 volte (12x) e di 24 volte (24x) per dischi CD-R Velocità lineare costante quadrupla (4x) per dischi CD-RW Velocità lineare costante quadrupla (4x) e ottupla (8x) per dischi CD-RW ad alta velocità

• Massima velocità di lettura

Velocità angolare costante di 12 volte (12x) per dischi DVD-ROM (singolo) Velocità angolare costante ottupla (8x) per dischi DVD-ROM (doppio) Velocità angolare costante di 6 volte (6x) per dischi DVD-R, DVD-RW Velocità angolare costante di 32 volte (32x) per dischi CD-ROM, CD-R, CD-RW

• Dimensioni della memoria tampone
  2 Mbyte (per registrazione/lettura)
• Modalità di trasferimento dei dati IDE:
  Modalità PIO 4, Multi Word DMA 2 e Ultra DMA 2
• Può leggere CD Video
• Tipo da 5,25 pollici, integrato, a mezza altezza
  • Uscita audio stereo
• Uscita per cuffia e comando del volume della cuffia
• Servo meccanismo per l'inclinazione dello schermo a cristalli liquidi
• Orientabile sia in senso orizzontale sia in senso verticale
• Meccanismo a bassa vibrazione, grazie al sistema DRA
• Utilizzabile per CD in formato testo

Formato dei dischi utilizzabili (per lettura e registrazione)

Disco DVD a strato singolo, a doppio strato, da 120 mm e da 80 mm

• DVD-R (per la registrazione: per il modello generale solo dischi da 650 nm)
  • DVD-R ad alta velocità (DVD-R a quadrupla velocità, Revisione 1.0)
  • DVD-RW
  • DVD-RW ad alta velocità (DVD-RW a doppia velocità, Revisione 1.0)
  • CD-ROM, modalità 1
  • CD-ROM XA modalità 2 (forma 1, forma 2)
  • Photo CD (a sessione singola o multipla)
  • CD-DA
  • CD-Extra (CD PLUS)
  • CD-R
  • CD-RW e CD-RW ad alta velocità

Nota:

Per la registrazione è necessario uno specifico programma di applicazione che consenta l'uso dei formati sopracitati.

CODICI REGIONALI

Il codice regionale può essere modificato SOLO 5 volte, compresa la predisposizione iniziale. Tenere presente che la 5a modifica diviene PERMANENTE e immodificabile, e regolarsi di conseguenza.

- I codici regionali fanno parte dello standard dei dischi DVD. Tuttavia l'inserimento del codice regionale sui dischi DVD è facoltativo. I dischi DVD senza specifica di codice regionale possono essere utilizzati su tutti i lettori e registratori.

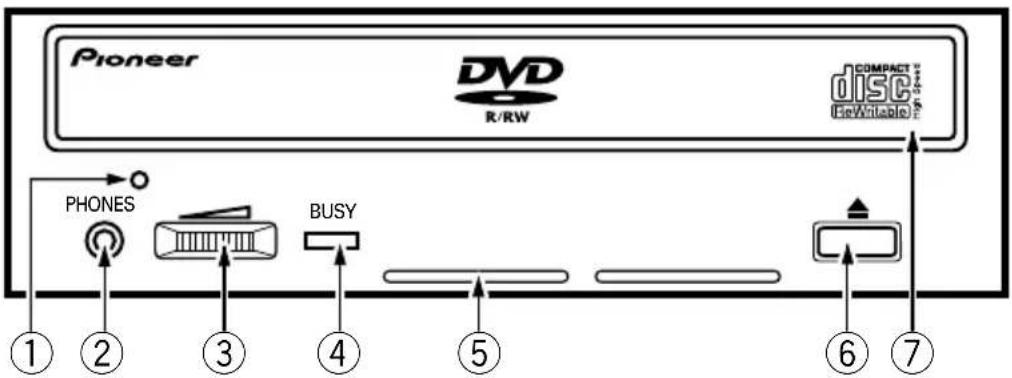

LATO ANTERIORE

Pioneer DVD R/RW COMPACT DISC (HeWinable) PHONES BUSY ① ② ③ ④ ⑤ ⑥ ⑦

① Foro per l'espulsione forzata

Se il vano portadischi non si apre alla normale pressione del tasto di espulsione, inserire in questo foro uno stilo appuntito e spingere sino ad espulsione avvenuta.

Nel corso del funzionamento normale, per l'apertura del piatto portadischi si deve far uso del tasto di espulsione. Prima di agire sul foro di espulsione controllare che l'apparecchio sia stato spento (alimentazione disattivata) e che il disco abbia completamente smesso di ruotare.

②Presa per la cuffia (PHONES)

Minipresa stereo per la cuffia.

Prima di inserire la spina della cuffia portare la "Manopola di comando del volume" sul minimo. L'uscita audio del pannello posteriore rimane attivata anche in caso di inserimento di una spina nella presa per la cuffia.

③Manopola di comando del volume

Questa manopola di comando consente di regolare il volume sonoro della cuffia.

Ruotando la manopola verso destra il volume aumenta, mentre ruotandola verso sinistra diminuisce.

④Indicazione di operazioni in corso (BUSY)

Le condizioni operative vengono visualizzate nel seguente modo:

Nel corso della lettura: Spia illuminata

Nel corso dell'iscrizione: Spia illuminata

⑤Fori di ventilazione

Non bloccare i fori di ventilazione.

⑥Tasto di espulsione (▲)

Agire su questo tasto per procedere all'inserimento o all'estrazione del disco.

⑦Piatto portadischi

Aprire la fessura del vano portadischi agendo sul tasto di espulsione ed inserire nella fessura il disco CD o DVD con il lato etichettato rivolto verso l'alto. Per far entrare il disco dentro l'apparecchio premere di nuovo il tasto di espulsione o spingere il lato anteriore del disco stesso.

Nom tentare di estrarre a forza il piatto portadischi.

Precauzioni per la riproduzione di dischi da 8 cm

I dischi da 8 cm non possono venire riprodotti in un drive installato in posizione verticale, anche se si fa uso di un adattatore.

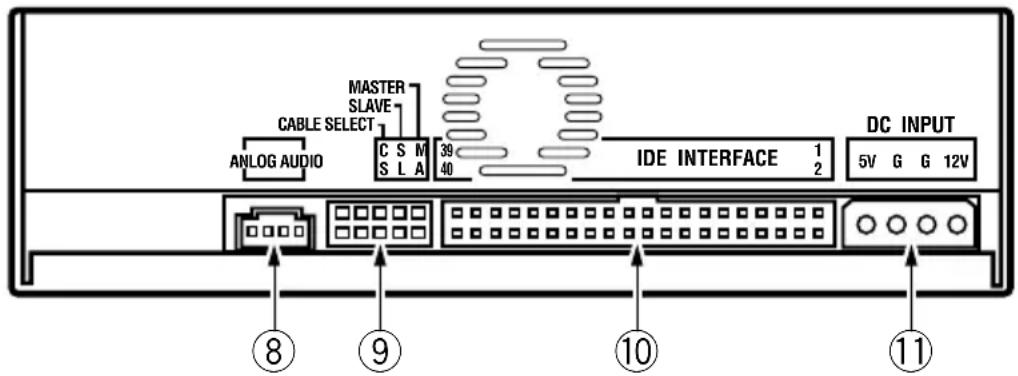

LATO POSTERIORE

CABLE SELECT MASTER SLAVE ANLOG AUDIO C S M S L A 39 40 IDE INTERFACE 1 2 DC INPUT 5V G G 12V ⑧ ⑨ ⑩ ⑪

⑧Uscita audio

Connettore per uscita audio analogica.

Questo connettore è compatibile con lo standard "Molex 70553". Scegliere un cavo di collegamento adatto allo scopo.

Polo	Nome Funzione
1	L	Uscita del canale audio sinistro.
2 G	Messa a	terra
3 G	Messa a	terra
4 R	Uscita del	canale audio destro

⑨Ponte di configurazione del dispositivo

L'interruttore passa alla posizione ON (attivato) inserendo la spina a ponte. Prima di modificare le predisposizioni del ponte di configurazione verificare che l'apparecchio sia stato spento. Il polo 1 si trova in posizione attivata al momento dell'uscita dell'apparecchio dalla fabbrica.

Polo Nome Funzione
1 MA Attivato.		Il drive viene usato in modalità principale.
2 SL Attivato.		Il drive viene usato in modalità asservita.
3 CS Attivato. Uso della funzione di selezione del cavo.
4 Riservato.
5 Riservato.

⑩Interfaccia IDE principale

Si tratta di un connettore I/O a 40 poli, di specifiche ATA.

⑪Ingresso di corrente continua

Polo	Nome Funzione
1	+12	Ingresso dell'alimentazione a corrente continua a +12 V.
2 G	Messa a	terra
3 G	Messa a	terra
4	+5	Ingresso dell'alimentazione a corrente continua a +5 V.

① Spegnere l'alimentazione del personal computer, scollegare il cavo di alimentazione dalla presa di corrente e togliere il coperchio del pannello anteriore dell'apparecchio.
② Togliere il panello senza indicazioni, che si trova installato sul lato anteriore della fessura da 5,25 pollici.
③ Installare sul drive le guide fisse. In caso di necessità di guide scorrevoli, rivolgersi ad un rivenditore o al fabbricante del computer.
④Inserire il drive nella fessura.
⑤Se si rende necessario il bloccaggio, vedere il manuale di istruzioni del computer.

• Per il montaggio usare viti di lunghezza non superiore a 5 mm. L'uso di viti più lunghe può danneggiare il drive.
• Se le viti di montaggio sono lente le vibrazioni dovute alla rotazione del disco possono generare dei rumori di ferraglia, per prevenire il quale è necessario serrare molto bene le viti.

Cavo Audio Cavo dell'interfaccia IDE Polo 1 Cavo di alimentazione DC INPUT 5V G G 12V

• Spegnere l'alimentazione del personal computer.
• Collegare il cavo di alimentazione proveniente dal personal computer. Effettuare il collegamento facendo attenzione alla posizione delle polarità.
• Collegare il cavo di interfaccia IDE. Verificare che il polo 1 del connettore IDE del drive sia collegato correttamente al polo 1 del cavo.
• Se si fa uso di una scheda sonora, collegare l'uscita audio alla scheda audio per mezzo di un cavo audio.

L'energia di alimentazione per questo dispositivo deve provenire dal personal computer al quale il dispositivo si trova collegato. Non utilizzare alcun'altra sorgente di alimentazione diversa da quella interna del personal computer.

[Posizionamento]

Il drive può essere usato in posizione sia orizzontale sia verticale.

[Dimensioni del dischi]

• dischi da 12 cm e da 8 cm*

* I dischi da 8 cm non possono essere usati con il drive in posizione verticale.

[Tasso di trasferimento dei dati]

Lettura dei dati (sostenuta)

DVD

CD

Max. 4,92 Mbyte/sec. (trasferimento su 16 blocchi, in modalità a velocità angolare costante da 13,7 a 32 volte)

Registrazione dei dati (sostenuta)

DVD Media 5,54 Mbyte/sec. (velocità 4x per DVD-R)

CD Media 2,46 Mbyte/sec. (velocità 16x per CD-R)

Specifiche dell'interfaccia dell'elaboratore centrale

Modalità PIO 4 e Modalità Multi Word DMA 2: 16,6 Mbyte/sec.

Modalità Ultra DMA 2: 33,3 Mbyte/sec.

- Il tasso di trasferimento dei dati in uscita può subire variazioni in relazione alle condizioni del disco (rigature, ecc.).

[Tempo di accesso e tempo di ricerca]

Tempo di accesso (Accesso casuale, media)

DVD-ROM 140 ms CD-ROM 130 ms

Tempo di ricerca (Ricerca casuale, media)

DVD-ROM 120 ms CD-ROM 100 ms

[Caratteristiche audio]

Uscita di linea 0,7 ± 0,1 Vrms (con carico di 10 kΩ)

Uscita della cuffia 0,7 ± 0,2 Vrms (con carico di 32 Ω)

[Altro]

Alimentazione Corrente continua a +12 V, 0,6 A

Corrente continua a +5 V, 1,1 A

Dimensioni (compreso il pannello anteriore)

148 (largh.) × 42,3 (alt.) × 198 (prof.) mm

Peso 1,1 kg

Gamma delle temperature utili per l'uso

da +5°C a +45°C

Gamma dell'umidità utile per l'uso

dal 5% all'85% (senza condensa)

Gamma delle temperature utili per la messa a riposo

da -40^ a +60^

Gamma dell'umidità utile per la messa a riposo

dal 5% al 90% (senza condensa)

[Accessori]

• Una presa a ponte per cortocircuitazione
  ●Un cavo audio
  ●Quattro viti per montaggio
  ●Un Istruzioni per l'uso

NOTA:

- I dati tecnici e l'aspetto esterno possono subire variazioni senza preavviso a seguito di miglioramenti apportati al prodotto.

Pubblicato da Pioneer Corporation.

Tutti i diritti riservati.

CAV 12X con DVD-ROM (un estrato)
