Tipo di prodotto	Lettore DVD interno
Marca	Pioneer
Modello	DVR106
Fattore di forma	5,25 pollici mezza altezza
Dimensioni (L x A x P)	148 x 42,3 x 198 mm
Peso	1,1 kg
Alimentazione	+12 VCC 0,6 A / +5 VCC 1,1 A (tramite computer)
Interfaccia host	IDE (PIO mode 4, DMA multi-word mode 2, Ultra DMA mode 2)
Dimensione del buffer di memoria	2 MB (scrittura/lettura)
Velocità di lettura massima (DVD)	12X (CAV) per DVD-ROM singolo strato
Velocità di lettura massima (CD)	32X (CAV) per CD-ROM
Velocità di scrittura (DVD-R)	1X, 2X (CLV)
Velocità di scrittura (DVD-R alta velocità)	1X, 2X, 4X (CLV)
Velocità di scrittura (CD-R)	4X, 8X, 12X, 16X (CLV)
Formati disco supportati (lettura)	DVD-ROM (singolo/doppio strato), DVD-R, DVD-RW, DVD+R, DVD+RW, CD-ROM, CD-R, CD-RW, CD-DA, CD-Extra, CD Photo, CD Text
Formati disco supportati (scrittura)	DVD-R, DVD-R alta velocità, DVD-RW, DVD-RW alta velocità, DVD+R, DVD+R alta velocità, DVD+RW, CD-R, CD-RW, CD-RW alta velocità
Uscita audio	Analogica stereo (connettore Molex 70553)
Livello di uscita audio	0,7 ±0,1 Veff (carico 10 kΩ)
Modalità di funzionamento	Orizzontale o verticale (dischi 8 cm vietati in verticale)
Temperatura di funzionamento	da +5 °C a +45 °C
Umidità di funzionamento	5% a 85% (senza condensa)
Classe laser	Superiore a 1 (visibile e invisibile) - Non aprire
Manutenzione e pulizia	Solo panno umido, nessun prodotto chimico
Accessori inclusi	Ponticello x1, cavo audio x1, viti di fissaggio x4, manuale di istruzioni

Domande frequenti - DVR106 PIONEER

Come installare il lettore Pioneer DVR106 in un computer?

Spegnere il computer e scollegare il cavo di alimentazione. Rimuovere il coperchio e la piastra dello slot da 5,25 pollici. Fissare le guide se necessario, inserire il lettore e avvitarlo (viti ≤5 mm). Collegare il cavo di interfaccia IDE (pin 1 allineato), il cavo di alimentazione (rispettare la polarità) e il cavo audio verso la scheda audio se desiderato.

Quali tipi di dischi posso leggere e masterizzare con questo lettore?

Il lettore legge DVD-ROM, DVD±R/RW, CD-ROM, CD-R/RW, CD-DA, CD-Extra, CD Photo e CD Text. Masterizza DVD-R (1X/2X), DVD-R alta velocità (fino a 4X), DVD-RW, DVD+R (2.4X), DVD+RW, CD-R (fino a 16X) e CD-RW (fino a 10X alta velocità).

Come cambiare il codice regionale del lettore?

Il codice regionale può essere modificato al massimo 5 volte (incluse la prima impostazione). La 5a modifica è definitiva. Fare attenzione: i dischi senza codice regionale sono leggibili su tutti i dispositivi.

Cosa fare se il vassoio del disco non si apre?

Utilizzare il foro di espulsione forzata sul davanti del lettore. Inserire un'asta rigida e spingere per espellere manualmente. Assicurarsi che l'alimentazione sia spenta e che il disco abbia smesso di girare (attendere >1 minuto).

Posso usare dischi da 8 cm in questo lettore?

Sì, i dischi da 8 cm sono supportati, ma solo in posizione orizzontale. In posizione verticale non possono essere letti, nemmeno con un adattatore.

Come pulire il lettore e i dischi?

Per il case, utilizzare un panno umido (niente liquidi, spray o alcol). Per i dischi, strofinare con un panno morbido dal centro verso l'esterno. Non usare mai detergenti o prodotti antistatici.

Il LED BUSY rimane acceso, è normale?

Sì. Il LED BUSY si accende durante la lettura e la scrittura. Se il LED rimane acceso fisso senza attività, controllare i collegamenti o riavviare il sistema.

Quali sono le precauzioni di installazione per evitare vibrazioni?

Utilizzare viti di lunghezza ≤5 mm e serrarle saldamente per evitare rumori di strappo dovuti alle vibrazioni. Assicurarsi che il lettore sia ben fissato nel case.

Il lettore può essere installato in posizione verticale?

Sì, il lettore supporta le orientazioni orizzontale e verticale. Tuttavia, i dischi da 8 cm funzionano solo in orizzontale. Verificare che la posizione consenta una ventilazione adeguata.

Cosa fare in caso di condensa?

Se il lettore è stato spostato da un luogo freddo a uno caldo, può formarsi umidità e ridurre le prestazioni. Lasciare acclimatare l'apparecchio per 1-2 ore prima di accenderlo.

MANUALE UTENTE DVR106 PIONEER

Istruzioni per l'uso

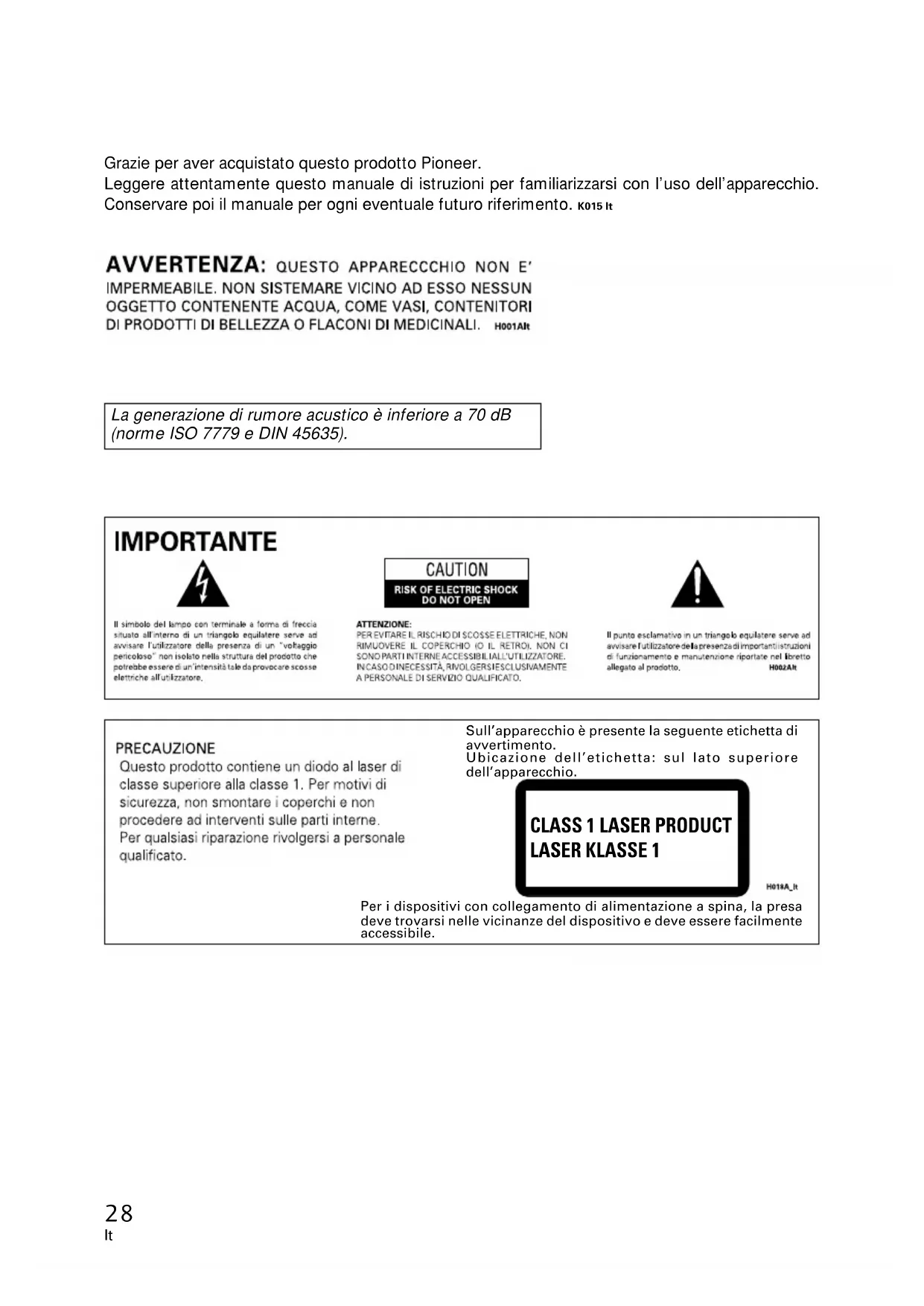

Grazie per aver acquistato questo prodotto Pioneer.

Leggere attentamente questo manuale di istruzioni per familiarizzarsi con l'uso dell'apparecchio.

Conservare poi il manuale per ogni eventuale futuro riferimento. K015 It

AVVERTENZA: QUESTO APPARECCCHIO NON E' IMPERMEABILE. NON SISTEMARE VICINO AD ESSO NESSUN OGGETTO CONTENENTE ACQUA, COME VASI, CONTENITORI DI PRODOTTI DI BELLEZZA O FLACONI DI MEDICINALI. H001Alt

La generazione di rumore acustico è inferiore a 70 dB (norme ISO 7779 e DIN 45635).

IMPORTANTE

Il simbolo del lampo con terminale a forma di freccia situato all'interno di un triangolo equilatere serve ad avvisare l'utilizzatore della presenza di un "voltaggio pericoloso" non isolato nella struttura del prodotto che potrebbe essere di un'intensità tale da provocare scosse elettriche all'utilizzatore.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE:

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETROI. NON CI SONO PARTI INTERNE ACCESSIBILIALL'UTILIZZATORE. INCASO DINECESSITA, RIVOLGERSIESCLUSIVAMENTE A PERSONALE DI SERVIZIO QUALIFICATO.

Il punto esclamativo in un triangolo equilatere serve ad avvisare l'utilizzatore della presenza di importantistruzioni di funzionamento e manutenzione riportate nel libretto allegato al prodotto. H002Alt

PRECAUZIONE

Questo prodotto contiene un diodo al laser di classe superiore alla classe 1. Per motivi di sicurezza, non smontare i coperchi e non procedere ad interventi sulle parti interne. Per qualsiasi riparazione rivolgersi a personale qualificato.

Sull'apparecchio è presente la seguente etichetta di avvertimento.

Ubicazione dell'etichetta: sul lato superiore dell'apparecchio.

Per i dispositivi con collegamento di alimentazione a spina, la presa deve trovarsi nelle vicinanze del dispositivo e deve essere facilmente accessibile.

Per garantire la sicurezza personale ed ottimizzare l'intero potenziale operativo di questo registratore, attenersi alle seguenti precauzioni di sicurezza.

AMBIENTE - Non utilizzare l'apparecchio in luoghi molto polverosi, o esposti ad alte temperature, o particolarmente umidi. L'apparecchio, inoltre, deve essere posizionato in luoghi non soggetti e vibrazioni o scosse.

ACCENSIONE - Prima di procedere all'installazione spegnere il sistema e tutti i dispositivi collegati.

LETTURA DELLE ISTRUZIONI - Prima di passare all'uso dell'apparecchio leggere attentamente tutte le istruzioni di sicurezza e di funzionamento.

CONSERVAZIONE DEL MANUALE - Conservare il manuale di istruzioni per ogni eventuale futura consultazione.

ATTENERSI ALLE ISTRUZIONI - Attenersi strettamente alle istruzioni date per l'uso e il funzionamento dell'apparecchio.

ATTENZIONE ALLE AVVERTENZE - Tutte le avvertenze devono essere strettamente osservate.

PULIZIA - NON utilizzare liquidi, pulitori a spruzzo, o alcool. Per la pulizia esterna dell'apparecchio utilizzare solamente un panno leggermente inumidito in acqua.

ACQUA E UMIDITÀ - NON usare questo apparecchio nelle vicinanze dell'acqua.

SORGENTI DI ALIMENTAZIONE - Per l'alimentazione di questo apparecchio utilizzare il tipo di sorgente indicata sull'etichetta di avvertimento. Nel caso in cui non si sia sicuri del tipo di energia elettrica disponibile, rivolgersi ad un rivenditore autorizzato Pioneer.

SOVRACCARICO - NON sovraccaricare le prese elettriche alla pareti ed i cavi di prolunga. Un eccesso di attacchi elettrici su una sola presa può provocare incendi o cortocircuiti.

PENETRAZIONE DI LIQUIDI ED OGGETTI ESTRANEI - Non inserire alcun oggetto di alcun tipo all'interno di questo apparecchio. Il contatto con punti ad alta tensione può causare cortocircuiti, con conseguenti possibili incendi o folgorazioni. Fare attenzione a non rovesciare alcun tipo di liquido sull'apparecchio.

CONDENSA - Trasportando l'apparecchio da un ambiente freddo ad uno caldo, all'interno della sezione operativa dell'apparecchio può formarsi della condensa, che può essere causa di disfunzioni nelle prestazioni. Dopo aver portato l'apparecchio in un luogo a temperatura superiore a quella del precedente, attendere per circa 1' o 2 ore prima di passare all'uso dell'apparecchio stesso.

MANUTENZIONE - Non tentare per nessun motivo di riparare l'apparecchio da se stessi. L'apertura o la rimozione dei coperchi dell'apparecchio può risultare in esposizione a tensioni pericolose, o altri pericoli. Qualsiasi tipo di manutenzione deve essere affidato a personale di servizio qualificato. (Vedere in proposito l'allegata Scheda di Manutenzione e Servizio.)

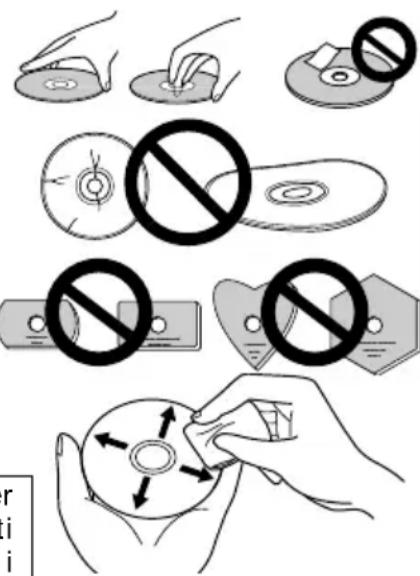

• Evitare di toccare o rigare la superficie del disco contenente i segnali (quella rilucente).
• Tenere il disco per i bordi, o per il foro centrale e il bordo.
  ●Non applicare fogli di carta o etichette al disco.
• I dischi deformati o rigati possono causare danni all'apparecchio e si consiglia quindi di eliminarli.
• Evitare l'uso di dischi di forme particolari (a cuore, ottagonali, ecc.).
• Per eliminare polvere e sporco strofinare il disco con un panno morbido in direzione dall'interno verso l'esterno del disco, evitando movimenti circolari.
• Non utilizzare agenti appositi per la pulizia di dischi, o altri agenti antistatici, che possono causare danni al disco stesso.

I dischi devono essere conservati negli appositi astucci per dischi DVD-R, e devono essere sempre accuratamente ripuliti da entrambi i lati, ma particolarmente da quello contenente i segnali sonori, prima dell'uso.

- Velocità di registrazione

Velocità lineare costante normale (1x) e doppia (2x) per dischi DVD-R
Velocità lineare costante normale (1x), doppia (2x) e quadrupla (4x) per dischi DVD-R ad alta velocità
Velocità lineare costante normale (1x) per dischi DVD-RW
Velocità lineare costante normale (1x) e doppia (2x) per dischi DVD-RW ad alta velocità
Velocità lineare costante 2.4 volte (2.4x) per dischi DVD+R
Velocità lineare costante 2.4 volte (2.4x) e quadrupla (4x) per dischi DVD+R ad alta velocità
Velocità lineare costante 2.4 volte (2.4x) per dischi DVD+RW
Velocità lineare costante quadrupla (4x), ottupla (8x), di 12 volte (12x) e di 16 volte (16x) per dischi CD-R
Velocità lineare costante quadrupla (4x) per dischi CD-RW
Velocità lineare costante quadrupla (4x) e 10 volte (10x) per dischi CD-RW ad alta velocità
Velocità angolare costante di 12 volte (12x) per dischi DVD-ROM (singolo)
Velocità angolare costante ottupla (8x) per dischi DVD-ROM (doppio)
Velocità angolare costante di 6 volte (6x) per dischi DVD-R, DVD-RW, DVD+R, DVD+RW
Velocità angolare costante di 32 volte (32x) per dischi CD-ROM, CD-R, CD-RW

• Massima velocità di lettura

- Dimensioni della memoria tampone

2 Mbyte (per registrazione/lettura)

- Modalità di trasferimento dei dati IDE:

Modalità PIO 4, Multi Word DMA 2 e Ultra DMA 2

- Può leggere CD Video

- Tipo da 5.25 pollici, integrato, a mezza altezza

• Uscita audio stereo

- Servo meccanismo per l'inclinazione dello schermo a cristalli liquidi

- Orientabile sia in senso orizzontale sia in senso verticale

- Meccanismo a bassa vibrazione, grazie al sistema DRA

• Utilizzabile per CD in formato testo

Formato dei dischi utilizzabili (per lettura e registrazione)

Disco DVD a strato singolo, a doppio strato, da 120 mm e da 80 mm

• DVD-R (per la registrazione: per il modello generale solo dischi da 650 nm)

• DVD-R ad alta velocità (DVD-R a quadrupla velocità, Versione 1.0)

- DVD-RW

• DVD-RW ad alta velocità (DVD-RW a doppia velocità, Versione 1.0)

- DVD+R ad alta velocità (DVD+R a quadrupla velocità, Versione 1.1)

• CD-ROM, modalità 1

• CD-ROM XA modalità 2 (forma 1, forma 2)

• Photo CD (a sessione singola o multipla)

- CD-DA

• CD-Extra (CD PLUS)

- CD-R

• CD-RW e CD-RW ad alta velocità

Nota:

Per la registrazione è necessario uno specifico programma di applicazione che consenta l'uso dei formati sopracitati.

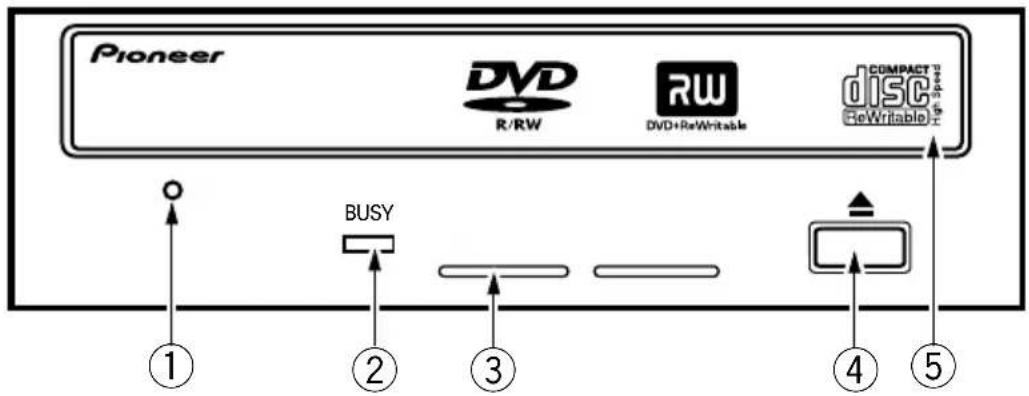

LATO ANTERIORE

① Foro per l'espulsione forzata

Se il vano portadischi non si apre alla normale pressione del tasto di espulsione, inserire in questo foro uno stilo appuntito e spingere sino ad espulsione avvenuta.

Nel corso del funzionamento normale, per l'apertura del piatto portadischi si deve far uso del tasto di espulsione. Prima di agire sul foro di espulsione controllare che l'apparecchio sia stato spento (alimentazione disattivata) e che il disco abbia completamente smesso di ruotare.

②Indicazione di operazioni in corso (BUSY)

Le condizioni operative vengono visualizzate nel seguente modo:

Nel corso della lettura: Spia illuminata

Nel corso dell'iscrizione: Spia illuminata

③Fori di ventilazione

Non bloccare i fori di ventilazione.

④Tasto di espulsione (▲)

Agire su questo tasto per procedere all'inserimento o all'estrazione del disco.

⑤Piatto portadischi

Aprire la fessura del vano portadischi agendo sul tasto di espulsione ed inserire nella fessura il disco CD o DVD con il lato etichettato rivolto verso l'alto. Per far entrare il disco dentro l'apparecchio premere di nuovo il tasto di espulsione o spingere il lato anteriore del disco stesso.

Nom tentare di estrarre a forza il piatto portadischi.

Precauzioni per la riproduzione di dischi da 8 cm

I dischi da 8 cm non possono venire riprodotti in un drive installato in posizione verticale, anche se si fa uso di un adattatore.

CODICI REGIONALI

Il codice regionale può essere modificato SOLO 5 volte, compresa la predisposizione iniziale. Tenere presente che la 5a modifica diviene PERMANENTE e immodificabile, e regolarsi di conseguenza.

- I codici regionali fanno parte dello standard dei dischi DVD. Tuttavia l'inserimento del codice regionale sui dischi DVD è facoltativo. I dischi DVD senza specifica di codice regionale possono essere utilizzati su tutti i lettori e registratori.

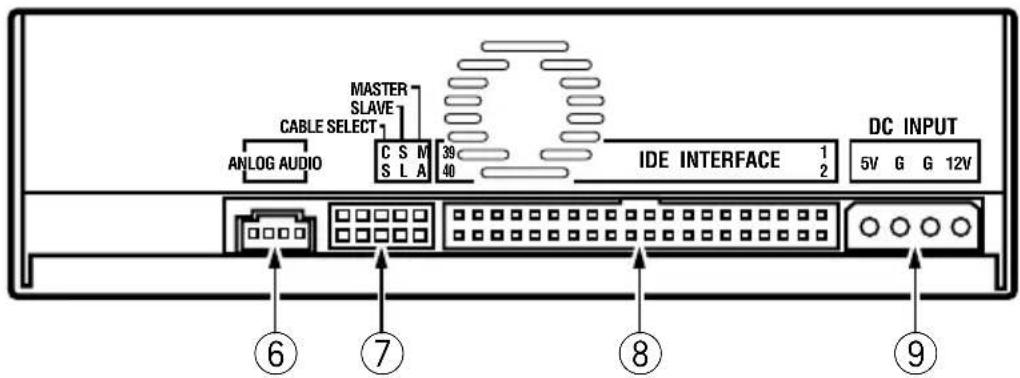

LATO POSTERIORE

ANLOG AUDIO CABLE SELECT MASTER SLAVE C S M S L A 39 40 IDE INTERFACE 1 2 DC INPUT 5V G G 12V ⑥ ⑦ ⑧ ⑨

⑥Uscita audio

Connettore per uscita audio analogica.

Questo connettore è compatibile con lo standard “Molex 70553”. Scegliere un cavo di collegamento adatto allo scopo.

Polo N	Nome Funzione
1	L	Uscita del canale audio sinistro.
2 G	Messa a	terra
3 G	Messa a	terra
4 R	Uscita del	canale audio destro

⑦Ponte di configurazione del dispositivo

L'interruttore passa alla posizione ON (attivato) inserendo la spina a ponte. Prima di modificare le predisposizioni del ponte di configurazione verificare che l'apparecchio sia stato spento. Il polo 1 si trova in posizione attivata al momento dell'uscita dell'apparecchio dalla fabbrica.

Polo Nome Funzione
1 M	A Attivato.		Il drive viene usato in modalità principale.
2 SL	Attivato.		Il drive viene usato in modalità asservita.
3 CS	Attivato. Uso della funzione di selezione del cavo.
4 Riservato.
5 Riservato.

⑧Interfaccia IDE principale

Si tratta di un connettore I/O a 40 poli, di specifiche ATA.

⑨Ingresso di corrente continua

Polo N	Nome Funzione
1	+12	Ingresso dell'alimentazione a corrente continua a +12 V.
2 G	Messa a	terra
3 G	Messa a	terra
4	+5	Ingresso dell'alimentazione a corrente continua a +5 V.

① Spegnere l'alimentazione del personal computer, scollegare il cavo di alimentazione dalla presa di corrente e togliere il coperchio del pannello anteriore dell'apparecchio.
② Togliere il panello senza indicazioni, che si trova installato sul lato anteriore della fessura da 5,25 pollici.
③ Installare sul drive le guide fisse. In caso di necessità di guide scorrevoli, rivolgersi ad un rivenditore o al fabbricante del computer.
④Inserire il drive nella fessura.
⑤Se si rende necessario il bloccaggio, vedere il manuale di istruzioni del computer.

• Per il montaggio usare viti di lunghezza non superiore a 5 mm. L'uso di viti più lunghe può danneggiare il drive.
• Se le viti di montaggio sono lente le vibrazioni dovute alla rotazione del disco possono generare dei rumori di ferraglia, per prevenire il quale è necessario serrare molto bene le viti.

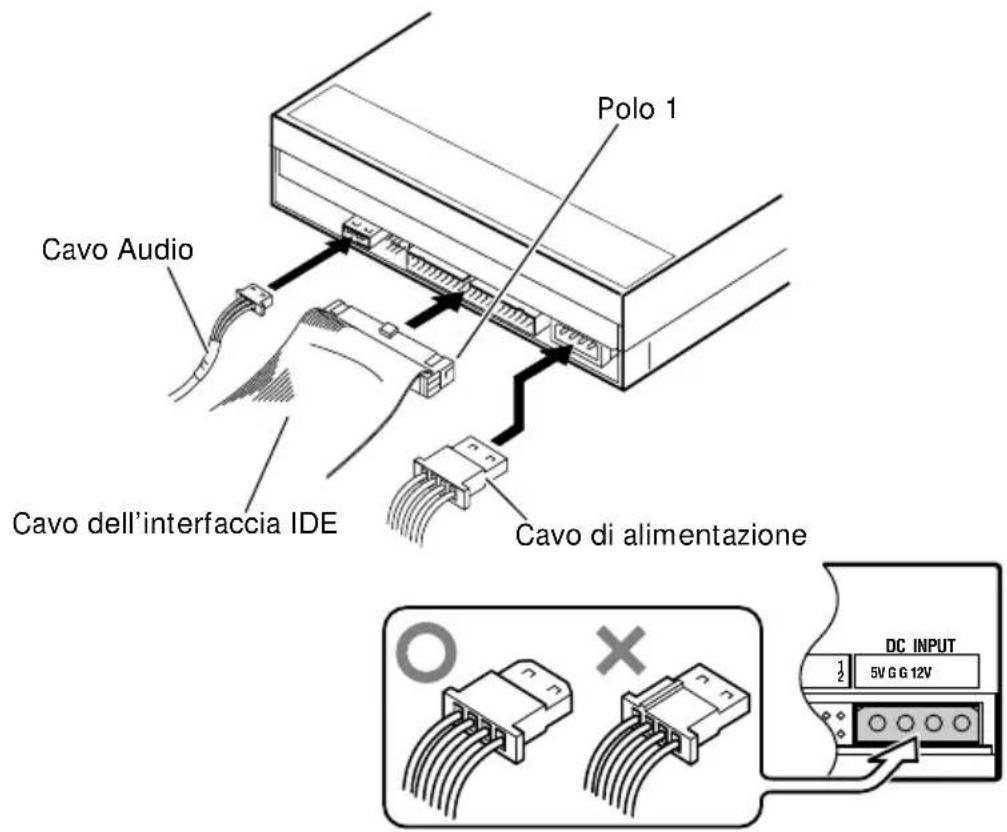

Cavo Audio Cavo dell'interfaccia IDE Polo 1 Cavo di alimentazione DC INPUT 5V G G 12V

• Spegnere l'alimentazione del personal computer.
• Collegare il cavo di alimentazione proveniente dal personal computer. Effettuare il collegamento facendo attenzione alla posizione delle polarità.
• Collegare il cavo di interfaccia IDE. Verificare che il polo 1 del connettore IDE del drive sia collegato correttamente al polo 1 del cavo.
• Se si fa uso di una scheda sonora, collegare l'uscita audio alla scheda audio per mezzo di un cavo audio.

L'energia di alimentazione per questo dispositivo deve provenire dal personal computer al quale il dispositivo si trova collegato. Non utilizzare alcun'altra sorgente di alimentazione diversa da quella interna del personal computer.

[Posizionamento]

Il drive può essere usato in posizione sia orizzontale sia verticale.

[Dimensioni del dischi]

• dischi da 12 cm e da 8 cm*

* I dischi da 8 cm non possono essere usati con il drive in posizione verticale.

[Tasso di trasferimento dei dati]

Lettura dei dati (sostenuta)

DVD

CD

Max. 4.92 Mbyte/sec. (trasferimento su 16 blocchi, in modalità a velocità angolare costante da 13.7 a 32 volte)

Registrazione dei dati (sostenuta)

DVD

CD

Media 5.54 Mbyte/sec. (velocità 4x per DVD-R)

Media 2.46 Mbyte/sec. (velocità 16x per CD-R)

Specifiche dell'interfaccia dell'elaboratore centrale

Modalità PIO 4 e Modalità Multi Word DMA 2: 16.6 Mbyte/sec.

Modalità Ultra DMA 2: 33.3 Mbyte/sec.

- Il tasso di trasferimento dei dati in uscita può subire variazioni in relazione alle condizioni del disco (rigature, ecc.).

[Tempo di accesso e tempo di ricerca]

Tempo di accesso (Accesso casuale, media)

DVD-ROM 140 ms CD-ROM 130 ms

Tempo di ricerca (Ricerca casuale, media)

DVD-ROM 120 ms CD-ROM 100 ms

[Caratteristiche audio]

Uscita di linea 0,7 ± 0,1 Vrms (con carico di 10 kΩ)

[Altro]

Alimentazione Corrente continua a +12 V, 0,6 A

Corrente continua a +5 V, 1,1 A

Dimensioni (compreso il pannello anteriore)

148 (largh.) x 42,3 (alt.) x 198 (prof.) mm

Peso 1,1 kg

Gamma delle temperature utili per l'uso

da +5°C a +45°C

Gamma dell'umidità utile per l'uso

dal 5% all'85% (senza condensa)

Gamma delle temperature utili per la messa a riposo

da -40^ a +60^

Gamma dell'umidità utile per la messa a riposo

dal 5% al 90% (senza condensa)

[Accessori]

●Una presa a ponte per cortocircuitazione

●Un cavo audio

●Quattro viti per montaggio

●Un Istruzioni per l'uso

NOTA:

- I dati tecnici e l'aspetto esterno possono subire variazioni senza preavviso a seguito di miglioramenti apportati al prodotto.

Pubblicato da Pioneer Corporation.

Tutti i diritti riservati.

CAV 12X con DVD-ROM (un estrato)
