Producttype	Interne dvd-speler
Merk	Pioneer
Model	DVR106
Vormfactor	5,25 inch halve hoogte
Afmetingen (L x H x D)	148 x 42,3 x 198 mm
Gewicht	1,1 kg
Voeding	+12 VDC 0,6 A / +5 VDC 1,1 A (via computer)
Hostinterface	IDE (PIO mode 4, DMA multi-word mode 2, Ultra DMA mode 2)
Buffergrootte	2 MB (schrijven/lezen)
Maximale leessnelheid (DVD)	12X (CAV) voor DVD-ROM enkele laag
Maximale leessnelheid (CD)	32X (CAV) voor CD-ROM
Schrijfsnelheid (DVD-R)	1X, 2X (CLV)
Schrijfsnelheid (DVD-R hoge snelheid)	1X, 2X, 4X (CLV)
Schrijfsnelheid (CD-R)	4X, 8X, 12X, 16X (CLV)
Ondersteunde schijfformaten (lezen)	DVD-ROM (enkel/dubbellaags), DVD-R, DVD-RW, DVD+R, DVD+RW, CD-ROM, CD-R, CD-RW, CD-DA, CD-Extra, CD Photo, CD Text
Ondersteunde schijfformaten (schrijven)	DVD-R, DVD-R hoge snelheid, DVD-RW, DVD-RW hoge snelheid, DVD+R, DVD+R hoge snelheid, DVD+RW, CD-R, CD-RW, CD-RW hoge snelheid
Audio-uitgang	Analoog stereo (Molex 70553 connector)
Audio-uitgangsniveau	0,7 ±0,1 Vrms (belasting 10 kΩ)
Bedrijfsmodus	Horizontaal of verticaal (8 cm schijven niet toegestaan in verticale stand)
Bedrijfstemperatuur	+5 °C tot +45 °C
Luchtvochtigheid bedrijf	5 % tot 85 % (zonder condensatie)
Laserklasse	Groter dan 1 (zichtbaar en onzichtbaar) - Niet openen
Onderhoud en reiniging	Alleen vochtige doek, geen chemische middelen
Inbegrepen accessoires	Jumper x1, audiokabel x1, bevestigingsschroeven x4, handleiding

Veelgestelde vragen - DVR106 PIONEER

Hoe installeer ik de Pioneer DVR106-speler in een computer?

Zet de computer uit en haal de stekker uit het stopcontact. Verwijder de behuizing en de plaat van de 5,25-inch sleuf. Bevestig indien nodig de geleiders, plaats de speler en schroef deze vast (schroeven ≤5 mm). Sluit de IDE-interconnectkabel aan (pin 1 uitgelijnd), de voedingskabel (let op de polariteit) en indien gewenst de audiokabel naar de geluidskaart.

Welke soorten schijven kan ik met deze speler lezen en branden?

De speler leest DVD-ROM, DVD±R/RW, CD-ROM, CD-R/RW, CD-DA, CD-Extra, CD Photo en CD Text. Hij brandt DVD-R (1X/2X), DVD-R hoge snelheid (tot 4X), DVD-RW, DVD+R (2.4X), DVD+RW, CD-R (tot 16X) en CD-RW (tot 10X hoge snelheid).

Hoe verander ik de regiocode van de speler?

De regiocode kan maximaal 5 keer worden gewijzigd (inclusief de eerste instelling). De 5e wijziging is definitief. Wees voorzichtig: schijven zonder regiocode zijn op alle apparaten leesbaar.

Wat te doen als de schijflade niet opent?

Gebruik de nooduitwerpingsopening aan de voorkant van de speler. Steek een stevige pin erin en duw om handmatig uit te werpen. Zorg ervoor dat de stroom is uitgeschakeld en dat de schijf is gestopt met draaien (wacht >1 minuut).

Kan ik 8 cm schijven in deze speler gebruiken?

Ja, 8 cm schijven worden ondersteund, maar alleen in horizontale positie. In verticale stand kunnen ze niet worden gelezen, zelfs niet met een adapter.

Hoe reinig ik de speler en de schijven?

Voor de behuizing gebruik je een vochtige doek (geen vloeistoffen, sprays of alcohol). Voor schijven veeg je met een zachte doek van het midden naar de buitenkant. Gebruik nooit reinigings- of antistatische producten.

Het BUSY-lampje blijft branden, is dat normaal?

Ja. Het BUSY-lampje brandt tijdens het lezen en schrijven. Als het lampje continu blijft branden zonder activiteit, controleer dan de aansluitingen of start het systeem opnieuw op.

Welke installatievoorzorgsmaatregelen zijn er om trillingen te voorkomen?

Gebruik schroeven met een lengte ≤5 mm en draai ze stevig vast om trillingsgeluid te voorkomen. Zorg ervoor dat de speler stevig in de behuizing is bevestigd.

Kan de speler verticaal worden geïnstalleerd?

Ja, de speler ondersteunt horizontale en verticale oriëntaties. 8 cm schijven werken echter alleen horizontaal. Controleer of de locatie voldoende ventilatie mogelijk maakt.

Wat te doen bij condensatie?

Als de speler van een koude naar een warme plaats is verplaatst, kan er vocht ontstaan en de prestaties verminderen. Laat het apparaat 1 tot 2 uur wennen voordat u het inschakelt.

GEBRUIKSAANWIJZING DVR106 PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer produkt.

Lees de gebruiksaanwijzing aandachtig door zodat u het apparaat op de juiste wijze kunt bedienen.

Bewaar de gebruiksaanwijzing voor het geval u deze in de toekomst nogmaals nodig heeft.

K015 Du

WAARSCHUWING: HET TOESTEL IS NIET WATERDICHT; HET TOESTEL NIET BLOOTSTELLEN AAN REGEN OF VOCHT OM BRAND OF EEN ELEKTRISCHE SHOCK TE VERMIJDEN. PLAATS OOK GEEN WATERHOUDENDE VOORWERPEN, ZOALS VAZEN, BLOEMPOTTEN, COSMETISCHE CONTAINERS EN FLESSEN MET GENEESMIDDELEN, ENZ. IN DE NABIJHEID VAN DIT TOESTEL. H001ADu

De opwekking van akoestische ruis is minder dan 70 dB. (ISO7779/DIN45635)

BELANGRIJK

De lichtflash met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruikers te trekken op een niet geïsoleerde "gevaarlijke spanning" in het toestel, welke voldoende kan zijn om bij aanraking een elektrische shock te veroorzaken.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWUDEREN, AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRIKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruiker te trekken op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de handleiding bij dit toestel, H002ADu

LET OP

Dit product bevat een laser-diode van een hogere orde als 1. Om veiligheidsredenen mogen geen panelen worden verwijderd of de ombouw van het apparaat op andere wijze worden geopend. Laat alle reparaties over aan bevoegd vakpersoneel.

Op het apparaat is het volgende waarschuwingslabel aangebracht.

Plaats: Op de bovenkant van de behuizing.

Bij apparaten met stekkers moet de uitgangsstekker gemakkelijk bereikbaar zijn en zo dicht mogelijk bij het andere apparaat zijn.

Om uw persoonlijke veiligheid te waarborgen en een maximale prestatie van het apparaat te verkrijgen, moet u de volgende veiligheidsmaatregelen in acht nemen:

BEDRIJFSOMSTANDIGHEDEN - Gebruik het apparaat niet op plaatsen met veel stof of vocht, of bij erg hoge temperaturen. Let er tevens op dat het apparaat niet staat blootgesteld aan trillingen en schokken.

STROOM - Schakel de computer en alle randapparatuur uit voordat u begint met de installatie van het apparaat.

LEES DE HANDLEIDING - Lees alle veiligheids- en bedieningsinstructies voordat u het apparaat in gebruik neemt.

BEWAAR DE HANDLEIDING - Bewaar de handleiding voor eventueel toekomstig gebruik.

VOLG ALLE INSTRUCTIES OP - Volg alle gebruiks- en bedieningsinstructies zorgvuldig op.

NEEM ALLE WAARSCHUWINGEN IN ACHT - Alle waarschuwingen moeten zorgvuldig in acht worden genomen.

SCHOONMAKEN - Geen GEEN vloeibare reinigingsmiddelen, middelen met aërosol, of alcohol. Gebruik voor het schoonmaken van de behuizing uitsluitend een licht bevochtige doek.

WATER EN VOCHT - Gebruik dit apparaat NIET in de buurt van water.

STROOMVOORZIENING - Gebruik het apparaat uitsluitend op de stroomvoorziening die op het label is aangegeven. Neem contact op met een officiële Pioneer dealer als u niet zeker weet welke stroomvoorziening u hebt.

OVERBELASTING - Zorg dat stopcontacten en verlengsnoeren niet overbelast worden. Dit kan resulteren in brand of een elektrische schok.

BINNENDRINGEN VAN VOORWERPEN EN VLOEISTOF - Steek nooit een voorwerp in het apparaat. Bij aanraking van gevaarlijke spanningspunten kunt u een elektrische schok krijgen of kan brand ontstaan. Let er tevens op dat geen vloeistof in het apparaat terechtkomt.

CONDENSATIE - Als het apparaat vanuit een koude omgeving in een warme ruimte wordt gebracht, zal er condensvorming in het apparaat optreden met een aanzienlijke afname van de prestatie tot gevolg. Wanneer u het apparaat naar een warme ruimte verplaatst, moet u het apparaat ongeveer 1 tot 2 uur laten acclimatiseren voordat u het in gebruik neemt.

ONDERHOUD - Probeer het apparaat nooit zelf te repareren. Bij openen of verwijderen van deksels stelt u zich bloot aan hoge spanningen en andere gevaren. Laat alle onderhoud en reparaties over aan deskundig onderhoudspersoneel. (Zie de bijgevoegde klantenservicekaart.)

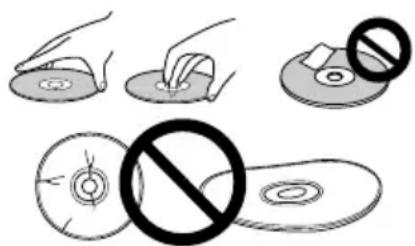

• Vermijd aanraken of bekrassen van het signaaloppervlak (glanzende kant) van de disc.
  ●Houd de disc bij de rand vast of met een vinger in het middengat en een bij de rand.
• Plak geen papier of etiketten op de disc.
  ●Gooi kromgetrokken of gebarsten discs weg, want deze kunnen het aandrijfmechanisme van het apparaat beschadigen.
  -Gebruik geen discs met een afwijkende vorm, zoals hartvormige of veelhoekige discs.
  -Gebruik een zacht doekje om stof en pluisjes van de disc te verwijderen. Veeg hierbij vanaf het midden van de disc naar de buitenrand toe.
• Gebruik geen reinigingsmiddelen voor grammofoonplaten of anti-statische middelen, want deze kunnen de disc beschadigen.

Plaats de discs na gebruik altijd in de bijbehorende DVD-R opbergdoosjes. Controleer of er geen vuil of stof op de disc is (vooral op de opnamekant) voordat u deze gebruikt.

CLV 1X en 2X voor DVD-R

CLV 1X, 2X en 4X bij hoge-snelheid DVD-R

CLV 1X voor DVD-RW

CLV 1X en 2X bij hoge-snelheid DVD-RW

CLV 2.4X voor DVD+R

CLV 2.4X en 4X bij hoge-snelheid DVD+R

CLV 2.4X voor DVD+RW

CLV 4X, 8X, 12X en 16X voor CD-R

CLV 4X voor CD-RW

CLV 4X en 10X bij hoge-snelheid CD-RW

- Maximale leessnelheid

CAV 12X voor DVD-ROM (enkellaags)

CAV 8X voor DVD-ROM (dubbellaags)

CAV 6X voor DVD-R, DVD-RW, DVD+R, DVD+RW

CAV 32X voor CD-ROM, CD-R, CD-RW

- Buffergeheugen:

2 MB (schrijven/lezen)

- IDE gegevensoverdracht:

PIO modus 4/Multi Word DMA modus 2/Ultra DMA modus 2

• Ondersteund video-CD

• 5,25-inch inbouwtype, halve hoogte

- Stereo audio-uitgang

• LCD kantelservomechanisme

• Horizontale/verticale opstelling mogelijk

• Laag vibratiemechanisme door DRA-systeem

• Ondersteund CD-tekstformaat

Discformaat (lezen/schrijven)

• DVD enkellaags/dubbellaags/120 mm disc/80 mm disc

- DVR-R (voor schrijven alleen 650 nm disc voor algemene toepassingen)

• Hoge-snelheid DVD-R (4X-SPEED DVD-R Nersie 1,0)

- DVD-RW

• Hoge-snelheid DVD-RW (2X-SPEED DVD-RW Nersie 1,0)

• DVR+R (Nersie 1,0)

• Hoge-snelheid DVD+R (4X-SPEED DVD+R Nersie 1,1)

• DVD+RW (Nersie 1,1)

• CD-ROM modus 1

• CD-ROM XA modus 2 (vorm 1, vorm 2)

- Foto-CD (enkele en meervoudige sessie)

- CD-DA

- CD-Extra (CD PLUS)

• CD-R

• CD-RW, hoge-snelheid CD-RW

Opmerking:

Voor schrijven is een speciaal toepassingsprogramma nodig dat het betreffende formaat ondersteund.

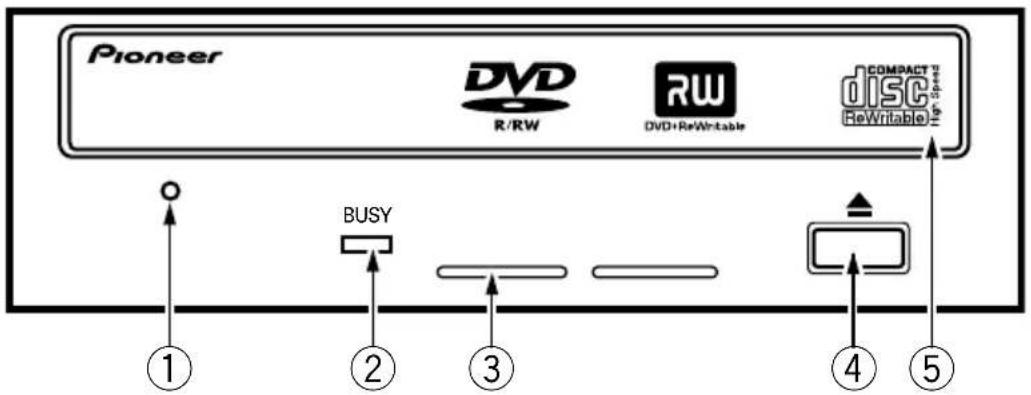

VOORAANZICHT

①Gat voor geforceerd uitwerpen

Druk met een dun staafje in dit gat om de lade naar buiten te laten komen, indien deze niet naar buiten komt bij indrukken van de uitwerptoets. Bij normale omstandigheden moet altijd de uitwerptoets worden gebruikt. Wanneer u gebruik maakt van dit gat, moet u ervoor zorgen dat de stroomvoorziening van het station is uitgeschakeld en dan minimaal 1 minuut wachten zodat de disc volledig tot stilstand is gekomen.

②Bezig-indicator (BUSY)

Deze indicator geeft de bedrijfsstatus aan.

Tijdens lezen Licht

Tijdens schrijven Licht

③Ventilatie-openingen

Zorg dat dit gedeelte niet geblokkeerd is.

④Uitwerptoets (▲)

Druk op deze toets om een disc te plaatsen of verwijderen.

⑤Disc-lade

Open de disc-lade door op de uitwerptoets te drukken en plaats vervolgens een CD of DVD-disc met het label naar boven in de lade. Druk nogmaals op de uitwerptoets of duw tegen de voorkant van de lade om deze te sluiten.

Probeer de disc-lade niet met geweld naar buiten te trekken.

Voorzorgsmaatregelen bij het weergeven van 8-cm discs

Een 8-cm disc kan niet worden weergegeven, ook wanneer een adapter is aangebracht, wanneer het station in de verticale stand staat.

De regiocode kan SLECHTS 5 maal worden gewijzigd, inclusief de 1ste instelling. De 5de instelling is PERMANENT en kan niet meer worden veranderd. Let daarom goed op wanneer u de regiocode wijzigt.

- Regiocodes zijn een onderdeel van de DVD-standaard. DVD-discs zijn echter niet altijd van een regiocode voorzien. DVD-discs zonder regiocodes kunnen op alle spelers worden afgespeeld.

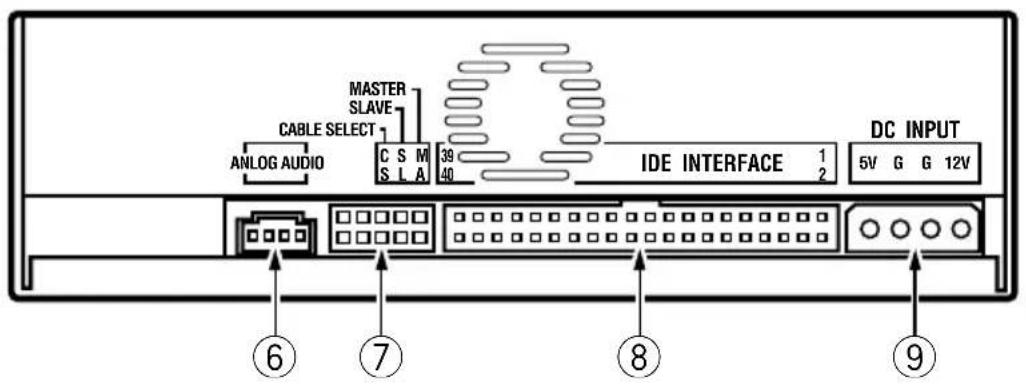

ACHTERAANZICHT

CABLE SELECT MASTER SLAVE ANLOG AUDIO C S M S L A 39 40 IDE INTERFACE 1 2 DC INPUT 5V G G 12V ⑥ ⑦ ⑧ ⑨

⑥ Audio-uitgang

Deze uitgang stuurt een analoog audiosignaal uit.

De connector is compatibel met "Molex 70553". Gebruik een geschikte aansluitkabel.

Pin Naam Functie
1	L	Audio-uitgangssignaal, linker kanaal
2 G Aarde
3 G Aarde
4 R Audio-uitgangssignaal, rechter kanaal

⑦ Apparaat-configuratiejumper

De schakelaar is ingeschakeld (ON) wanneer de jumper is geplaatst.

Zorg dat het station is uitgeschakeld voordat u de instelling van de jumper wijzigt.

Bij het verlaten van de fabriek is pin # 1 op ON ingesteld.

Pin Naam Functie
1 MA	ON Het station wordt in de master-modus gebruikt.
2 SL	ON Het station wordt in de slave-modus gebruikt.
3 CS	ON Gebruik van de Cable Select functie.
4 Gereserveerd
5 Gereserveerd

Dit is een 40-pins I/O connector volgens de ATA specificaties.

⑨ Gelijkstroomingang

Pin Naam		Functie
1	+12 Spanningsingang voor +12 V gelijkstroom
2	G Aarde
3	G Aarde
4 +5	Spanningsingang voor +5 V gelijkstroom

①Schakel de personal computer uit, trek de stekker uit het stopcontact en verwijder de afdekkap of het voorpaneel.
②Verwijder het afdekpaneel van een leeg 5,25-inch stationsvak.
③ Bevestig de montage-schuifrails aan de zijkanten van het station. (Neem contact op met de winkel waar u de computer hebt gekocht of met de fabrikant van de computer indien u niet weet of het gebruik van schuifrails nodig is.)
④Schuif het station in de opening van de computer.
⑤Raadpleeg voor eventuele verdere montagestappen de handleiding van de computer.

• Gebruik montageschroeven met een lengte van 5 mm of minder. Bij gebruik van langere schroeven kan het station worden beschadigd.
• Als de montageschroeven niet goed vastzitten e.d., kunnen de trillingen van de ronddraaiende disc stoorgeluiden veroorzaken. Zorg er daarom voor dat de schroeven stevig zijn vastgedraaid.

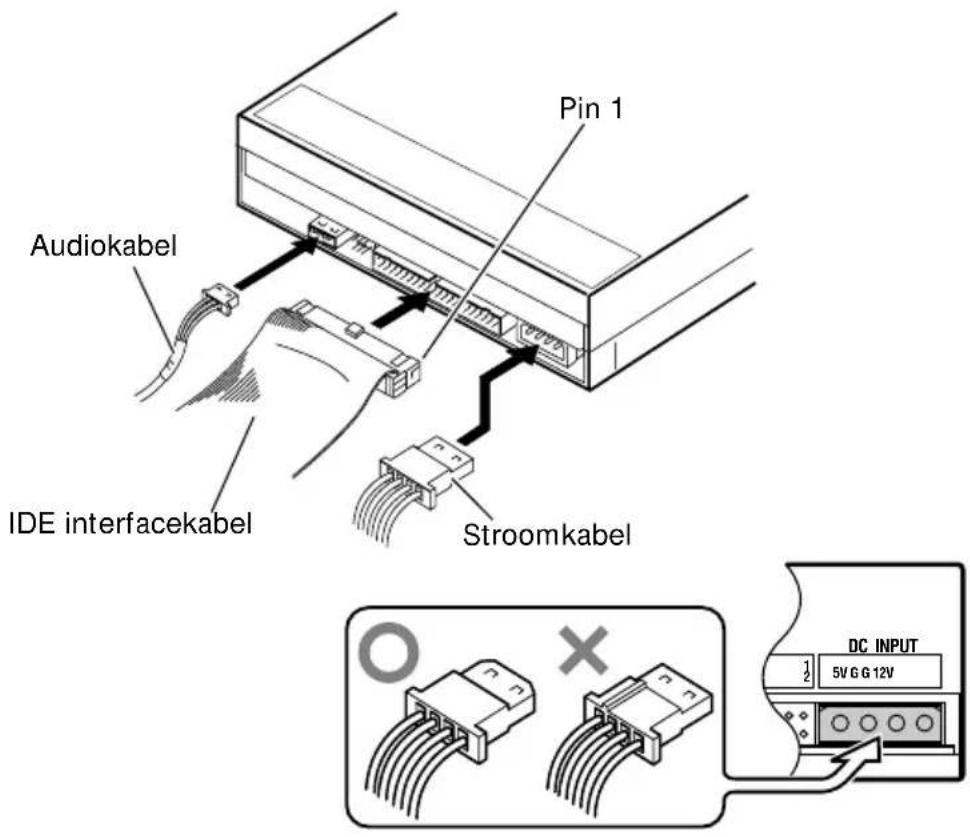

Pin 1 Audiokabel IDE interfacekabel Stroomkabel DC INPUT 5V G G 12V

●Schakel de personal computer uit.

- Sluit de stroomkabel van de computer aan. Let erop dat de stekker correct is uitgelijnd.

- Sluit de IDE interfacekabel aan. Let erop dat pin 1 van de IDE connector van het station juist met pin 1 van de kabel wordt verbonden.

- Wanneer een geluidskaart wordt gebruikt, moet de audio-uitgang met behulp van een audiokabel met de geluidskaart worden verbonden.

Gebruik dit apparaat uitsluitend op de interne stroomvoorziening van de personal computer waarin het apparaat is ingebouwd. Het apparaat mag nooit op een andere stroombron worden aangesloten.

[Positie]

Dit station is geschikt voor gebruik in horizontale en verticale positie.

[Disc-formaat]

- 12 cm / 8 cm*

* 8-cm discs kunnen niet gebruikt worden wanneer het station verticaal staat.

[Gegevensoverdrachtsnelheid]

Gegevens lezen (blijvende snelheid)

DVD

(13.7 - 32X CAV modus met 16-blokken overdracht)

Gegevens schrijven (blijvende snelheid)

DVD

Ca. 5.54 MBytes/sec. (4X op DVD-R)

CD

Ca. 2.46 MBytes/sec. (16X op CD-R)

Host-interface specificatie

PIO modus 4, Multi Word DMA modus 2 16.6 MB/sec.

Ultra DMA modus 2

33.3 MBytes/sec.

- De gegevensoverdrachtsnelheid kan beïnvloed worden door de toestand van de disc (krassen enz.)

[Toegangstijd/zoektijd]

Toegangstijd (random gemiddelde)

DVD-ROM 140 ms CD-ROM 130 ms

Zoektijd (random gemiddelde)

DVD-ROM 120 ms CD-ROM 100 ms

[Audiogegevens]

Lijnuitgang 0,7 ± 0,1 Vrms (bij 10 kΩ belasting)

[Overige]

Stroomvoorziening +12 V gelijkstroom, 0,6 A

+5 V gelijkstroom, 1,1 A

Afmetingen 148(B) x 42,3(H) x 198(D) mm

(inclusief voorpaneel)

Gewicht 1,1 kg

Bedrijfstemperatuur +5°C tot 45°C

Bedrijfsvochtigheid 5% tot 85% (geen condensatie)

Opslagtemperatuur -40^ tot +60^

Opslagvochtigheid 5% tot 90% (geen condensatie)

[Toebehoren]

●Kortsluitjumper x 1

●Audiokabel x 1

- Montageschroef x 4

- Gebruiksaanwijzing x 1

OPMERKING:

- Wijzigingen in ontwerp en technische gegevens op grond van verbeteringen voorbehouden, zonder voorafgaande kennisgeving.

Uitgegeven door Pioneer Corporation.

Alle rechten voorbehouden.
