DVR106 - Dvd player PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Interner DVD-Leser
Marke	Pioneer
Modell	DVR106
Formfaktor	5,25 Zoll halbe Höhe
Abmessungen (L x H x T)	148 x 42,3 x 198 mm
Gewicht	1,1 kg
Stromversorgung	+12 VDC 0,6 A / +5 VDC 1,1 A (über Computer)
Host-Schnittstelle	IDE (PIO Modus 4, DMA Multi-Wort Modus 2, Ultra DMA Modus 2)
Pufferspeichergröße	2 MB (Schreiben/Lesen)
Maximale Lesegeschwindigkeit (DVD)	12X (CAV) für DVD-ROM einfache Schicht
Maximale Lesegeschwindigkeit (CD)	32X (CAV) für CD-ROM
Schreibgeschwindigkeit (DVD-R)	1X, 2X (CLV)
Schreibgeschwindigkeit (DVD-R High-Speed)	1X, 2X, 4X (CLV)
Schreibgeschwindigkeit (CD-R)	4X, 8X, 12X, 16X (CLV)
Unterstützte Disc-Formate (Lesen)	DVD-ROM (einfach/doppelte Schicht), DVD-R, DVD-RW, DVD+R, DVD+RW, CD-ROM, CD-R, CD-RW, CD-DA, CD-Extra, CD Photo, CD Text
Unterstützte Disc-Formate (Schreiben)	DVD-R, DVD-R High-Speed, DVD-RW, DVD-RW High-Speed, DVD+R, DVD+R High-Speed, DVD+RW, CD-R, CD-RW, CD-RW High-Speed
Audioausgang	Analog Stereo (Molex-Stecker 70553)
Audioausgangspegel	0,7 ±0,1 V eff (Last 10 kΩ)
Betriebsart	Horizontal oder vertikal (8-cm-Discs im vertikalen Betrieb nicht erlaubt)
Betriebstemperatur	+5 °C bis +45 °C
Betriebsfeuchte	5 % bis 85 % (ohne Kondensation)
Laserklasse	Über 1 (sichtbar und unsichtbar) - Nicht öffnen
Pflege und Reinigung	Nur feuchtes Tuch, keine Chemikalien
Mitgeliefertes Zubehör	Jumper x1, Audiokabel x1, Befestigungsschrauben x4, Bedienungsanleitung

Häufig gestellte Fragen - DVR106 PIONEER

Wie installiere ich den Pioneer DVR106-Leser in einem Computer?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel ab. Entfernen Sie die Abdeckung und die Blende des 5,25-Zoll-Schachts. Befestigen Sie ggf. die Führungsschienen, setzen Sie das Laufwerk ein und schrauben Sie es fest (Schrauben ≤5 mm). Schließen Sie das IDE-Schnittstellenkabel (Pin 1 ausgerichtet), das Netzkabel (Polarität beachten) und ggf. das Audiokabel zur Soundkarte an.

Welche Disc-Typen kann ich mit diesem Leser lesen und brennen?

Das Laufwerk liest DVD-ROM, DVD±R/RW, CD-ROM, CD-R/RW, CD-DA, CD-Extra, CD Photo und CD Text. Es brennt DVD-R (1X/2X), DVD-R High-Speed (bis zu 4X), DVD-RW, DVD+R (2.4X), DVD+RW, CD-R (bis zu 16X) und CD-RW (bis zu 10X High-Speed).

Wie ändere ich den Regionalcode des Lesers?

Der Regionalcode kann maximal 5 Mal geändert werden (erste Einstellung eingeschlossen). Die 5. Änderung ist endgültig. Seien Sie vorsichtig: Discs ohne Regionalcode sind auf allen Geräten lesbar.

Was tun, wenn sich die Disc-Schublade nicht öffnet?

Verwenden Sie die Notauswurföffnung an der Vorderseite des Laufwerks. Stecken Sie einen stabilen Stift ein und drücken Sie, um manuell auszuwerfen. Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist und die Disc aufgehört hat zu drehen (warten Sie >1 Minute).

Kann ich 8-cm-Discs in diesem Leser verwenden?

Ja, 8-cm-Discs werden unterstützt, aber nur in horizontaler Position. In vertikaler Position können sie nicht gelesen werden, selbst mit einem Adapter.

Wie reinige ich das Laufwerk und die Discs?

Für das Gehäuse verwenden Sie ein feuchtes Tuch (keine Flüssigkeiten, Sprays oder Alkohol). Für die Discs wischen Sie mit einem weichen Tuch von der Mitte nach außen. Verwenden Sie niemals Reinigungs- oder Antistatikmittel.

Die BUSY-LED leuchtet dauerhaft, ist das normal?

Ja. Die BUSY-LED leuchtet während des Lesens und Schreibens. Wenn die LED ohne Aktivität dauerhaft leuchtet, überprüfen Sie die Verbindungen oder starten Sie das System neu.

Welche Installationsvorsichtsmaßnahmen gibt es, um Vibrationen zu vermeiden?

Verwenden Sie Schrauben mit einer Länge ≤5 mm und ziehen Sie sie fest an, um Reißgeräusche durch Vibrationen zu vermeiden. Stellen Sie sicher, dass das Laufwerk gut im Gehäuse befestigt ist.

Kann der Leser vertikal installiert werden?

Ja, das Laufwerk unterstützt horizontale und vertikale Ausrichtung. Allerdings funktionieren 8-cm-Discs nur horizontal. Stellen Sie sicher, dass der Standort ausreichend Belüftung ermöglicht.

Was tun bei Kondensation?

Wenn das Laufwerk von einem kalten an einen warmen Ort gebracht wird, kann sich Feuchtigkeit bilden und die Leistung beeinträchtigen. Lassen Sie das Gerät 1 bis 2 Stunden akklimatisieren, bevor Sie es einschalten.

BEDIENUNGSANLEITUNG DVR106 PIONEER

A PROPOS DES CODES REGIONAUX

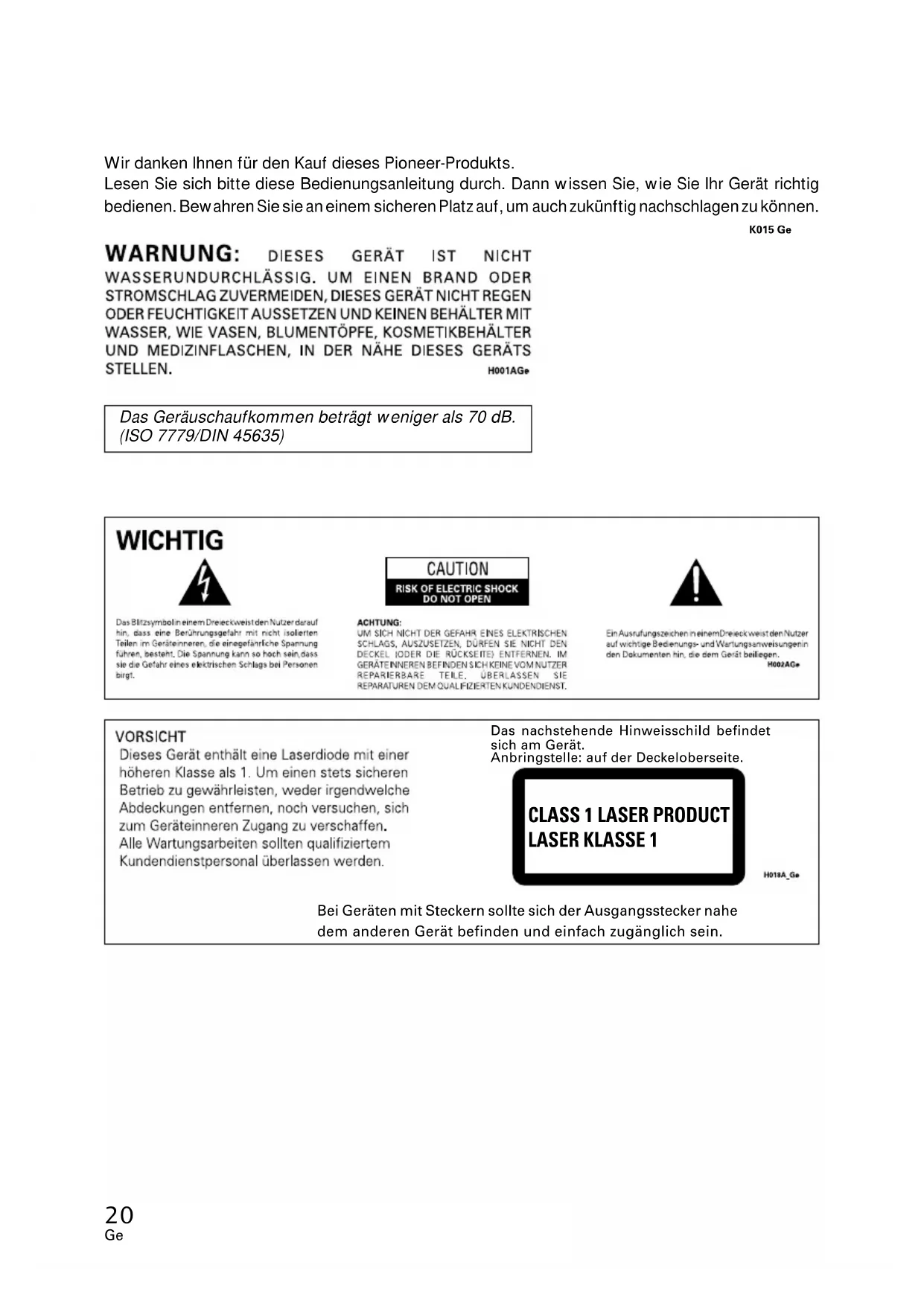

Wir danken Ihnen für den Kauf dieses Pioneer-Produkts.

Lesen Sie sich bitte diese Bedienungsanleitung durch. Dann wissen Sie, wie Sie Ihr Gerät richtig bedienen. Bewahren Sie sie an einem sicheren Platz auf, um auch zukünftig nachschlagen zu können.

K015 Ge

WARNUNG: DIESES GERÄT IST NICHT WASSERUNDURCHLÄSSIG. UM EINEN BRAND ODER STROMSCHLAG ZUVERMEIDEN, DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN UND KEINEN BEHÄLTER MIT WASSER, WIE VASEN, BLUMENTÖPFE, KOSMETIKBEHÄLTER UND MEDIZINFLASCHEN, IN DER NÄHE DIESES GERÄTS STELLEN. H001AG

Das Geräuschaufkommen beträgt weniger als 70 dB. (ISO 7779/DIN 45635)

WICHTIG

Das Blitzsymbol in einem Dreieckweist den Nutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eingefährliche Spannung führen, besteht. Die Spannung kann so hoch sein, dass sie die Gefahr eines elektrischen Schlags bei Personen birgt.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG:

UM SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGS, AUSZUSETZEN, DÜRFEN SIE NICHT DEN DECKEL (ODER DIE RÜCKSEITE) ENTFERNEN. IM GERÄTE INNEREN BEFINDEN SICH KEINE VOM NUTZER REPARIERBARE TEILE. ÜBERLASSEN SIE REPARATUREN DEM QUALIFIZIERTEN KUNDENDIENST.

Ein Ausrufungszeichen in einem Dreieck weist den Nutzer auf wichtige Bedienungs- und Wertungsanweisungen in den Dokumenten hin, die dem Gerät beiliegen.

H002AGe

VORSICHT

Dieses Gerät enthält eine Laserdiode mit einer höheren Klasse als 1. Um einen stets sicheren Betrieb zu gewährleisten, weder irgendwelche Abdeckungen entfernen, noch versuchen, sich zum Geräteinneren Zugang zu verschaffen. Alle Wartungsarbeiten sollten qualifiziertem Kundendienstpersonal überlassen werden.

Das nachstehende Hinweisschild befindet sich am Gerät.

Anbringstelle: auf der Deckeloberseite.

Bei Geräten mit Steckern sollte sich der Ausgangsstecker nahe dem anderen Gerät befinden und einfach zugänglich sein.

Um Ihre eigene Sicherheit sicherzustellen, und um die volle Funktion Ihres DVD-R/RW-writers zu maximieren, lesen Sie diese Sicherheitsvorschriften bitte sorgfältig durch:

BETRIEBSBEDINGUNGEN - Betreiben Sie das Gerät nicht an Orten, wo starkes Staubaufkommen, hohe Temperaturen und hohe Luftfeuchtigkeiten vorherrschen. Wählen Sie einen Ort, wo keine Vibrationen bzw. starke Erschütterungen auf das Gerät einwirken können.

SPANNUNG - Vor dem Einbau des DVD-R/RW-writers sind der Computer und sämtliche angeschlossenen Peripheriegeräte auszuschalten.

LESEN SIE DIE ANLEITUNGSSCHRITTE - Vor der Inbetriebnahme des DVD-R/RW-writers sind alle Sicherheits- und Betriebsanleitungen durchzulesen.

AUFBEWAHRUNGSHINWEISE - Bewahren Sie die Sicherheits- und Betriebsanleitungen für zukünftige Benutzung griffbereit auf.

BEFOLGUNG DER ANLEITUNGSSCHRITTE - Befolgen Sie bitte alle Bedienungs- und Handhabungshinweise.

BEACHTUNG ALLER WARNUNGEN - Sämtliche Warnhinweise müssen sorgfältig beachtet werden.

REINIGUNG - KEIN flüssiges Reinigungsmittel, Reinigungssprühmittel oder Alkohol verwenden. Benutzen Sie zum Reinigen des äußeren Gehäuses ausschließlich einen feuchten Lappen.

WASSER UND FEUCHTIGKEIT - Betreiben Sie das Gerät NIEMALS in unmittelbarer Nähe von Wasser!

STROMVERSORGUNG - Betreiben Sie das Gerät nur mit dem Stromversorgungstyp, der auf dem Aufkleber angegeben ist. Wenn Sie sich über die vorliegende Netzspannung nicht sicher sind, sprechen Sie bitte mit Ihrem autorisierten Pioneer-Händler.

NETZÜBERLASTUNG - NIEMALS Wandsteckdosen und Verlängerungskabel überlasten! Ein Brand oder Stromschlag können die Folge sein.

EINDRINGEN VON FLÜSSIGKEITEN UND FREMDKÖRPERN - Niemals Fremdkörper in das Geräteinnere eindringen lassen. Das Berühren von unter Spannung stehenden Kontakten kann zu einem Kurzschluß führen, was einen Brand oder Stromschlag auslösen kann. Vorsicht, damit keine Flüssigkeiten auf dem Gerät verschüttet werden.

KONDENSATION - Wenn das Gerät von einem kalten in einen warmen Raum gebracht wird, verursacht der Feuchtigkeitsniederschlag in Gerät eine merkliche Leistungsminderung. Betreiben Sie das Gerät deshalb nicht für ca. 1 bis 2 Stunden, bis sich die Bauteile der Umgebungstemperatur angeglichen haben.

WARTUNG - Nicht den Versuch unternehmen, das Gerät selbst zu reparieren! Das Öffnen oder Entfernen von Abdeckungen kann einen Stromschlag sowie andere Gefahren auslösen. Überlassen Sie sämtliche Wartungsarbeiten unserem qualifizierten Kundendienstpersonal. (Beziehen Sie sich bitte auf das miteingeschlossene Kundendienstverzeichnis.)

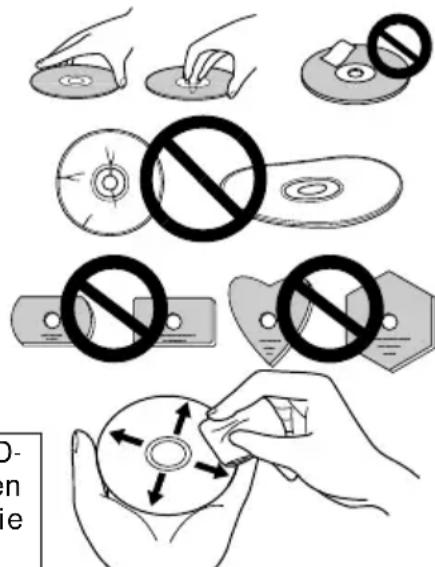

• Zu vermeiden ist das Berühren oder Zerkratzen der Signalfläche (glänzende Seite) der Platte.
• Die Platte entweder an den Rändern oder im Loch in der Mitte und am Rand fassen.
• Auf der Platte dürfen weder Papier noch Etiketten angebracht werden.
• Keine gewölbten oder rissigen Platten verwenden (da diese das Laufwerk beschädigen könnten).
• Keine Platten mit Spezialformen, wie z.B. Herzen oder Vielecke, verwenden.
• Staub oder Flusen mit einem weichen Lappen von der Platte entfernen, indem man diese von innen nach außen (statt in kreisförmigen Bewegungen) abwischt.
• Keine Schallplattenreinigungs- oder antistatischen Mittel verwenden, da diese die Platte beschädigen könnten.

Bewahren Sie nicht benutzte Discs stets in geeigneten DVD-R-Behältern auf, und prüfen Sie die Discs vor dem Einlegen auf Verschmutzungen oder Staub (insbesondere die Aufzeichnungsseite).

• Schreibgeschwindigkeit

CLV 1X und 2X bei DVD-R

CLV 1X, 2X und 4X bei Hochgeschwindigkeits-DVD-R

CLV 1X bei DVD-RW

CLV 1X und 2X bei Hochgeschwindigkeits-DVD-RW

CLV 2.4X bei DVD+R

CLV 2.4X und 4X bei Hochgeschwindigkeits-DVD+R

CLV 2.4X bei DVD+RW

CLV 4X, 8X, 12X und 16X bei CD-R

CLV 4X bei CD-RW

CLV 4X und 10X bei Hochgeschwindigkeits-CD-RW

- Maximale Lesegeschwindigkeit

CAV 12X bei DVD-ROM (Einzel)

CAV 8X bei DVD-ROM (Dual)

CAV 6X bei DVD-R, DVD-RW, DVD+R, DVD+RW

CAV 32X bei CD-ROM, CD-R, CD-RW

- Puffer-Speicherkapazität:

2 MByte (Schreiben/Lesen)

- IDE-Datenübertragungsmodus:

PIO Modus 4/Multi Word DMA Modus 2/Ultra DMA-Modus 2

- Unterstützt Video-CDs

• 5,25-Zoll-Einbauttyp halber Höhe

- Stereo-Audioausgang

- Servomechanismus für LCD-Neigung

- Wahl zwischen horizontaler und vertikaler Ausrichtung

• Schwingungsarme Mechanik dank DRA-System

- Unterstützt CD-Textformat

Disc-Format (Lesen/Schreiben)

• DVD-Einzelschicht/Dualschicht/120-mm-Disc/80-mm-Disc

• DVD-R (Schreiben nur auf 650-nm-Disc für allgemeine Anwendungen)

- Hochgeschwindigkeits-DVD-R (4X-Geschwindigkeits-DVD-R Version 1,0)

- DVD-RW

- Hochgeschwindigkeits-DVD-RW (2X-Geschwindigkeits-DVD-RW Version 1,0)

• DVD+R (Version 1,0)

- Hochgeschwindigkeits-DVD+R (4X-Geschwindigkeits-DVD+R Version 1,1)

• DVD+RW (Version 1,1)

• CD-ROM Modus 1

• CD-ROM XA Modus 2 (form 1, form2)

• Photo CD (Einzel- und Mehrfach-Session)

- CD-DA

- CD-Extra (CD PLUS)

- CD-R

• CD-RW, Hochgeschwindigkeits-CD-RW

Hinweis:

Zum Schreiben ist ein spezielles Anwendungsprogramm erforderlich, das das obige Format unterstützt.

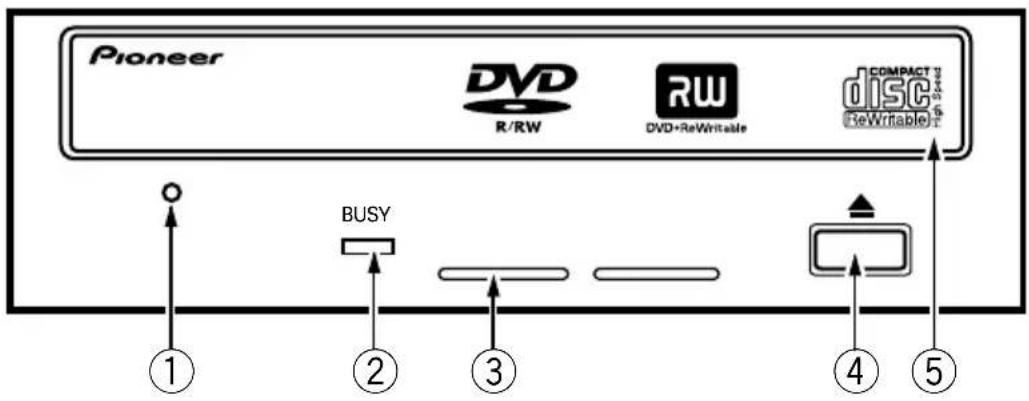

VORDERANSICHT

① Loch für erzwungenen Auswurf

Wenn die Schublade nach dem Drücken der Eject-Taste nicht ausfährt, führen Sie eine unbiegsame Stange in das Loch ein und drücken sie, um die Disc auszuwerfen. Im normalen Betrieb wird eine Disc mittels Eject-Taste ausgeworfen. Achten Sie vor dem Zugriff auf das Auswurfloch darauf, dass die Netzversorgung des Laufwerks ausgeschaltet ist, und warten Sie länger als eine Minute, bis sich die Disc nicht mehr dreht.

②Besetzt-Anzeige (BUSY)

Diese Anzeige kennzeichnet den aktuellen Betriebsstatus wie folgt.

Während des Lesens: Leuchtet.

Während des Schreibens: Leuchtet.

③ Lüftungsöffnungen

Dieser Teil darf nicht verdeckt werden.

④Eject-Taste (▲)

Drücken Sie diese Taste, um die Disc einzulegen bzw. herauszunehmen.

⑤Disc-Schublade

Öffnen Sie die Schublade, indem Sie die Eject-Taste drücken. Legen Sie dann eine CD oder DVD in den Schlitz, wobei die Beschriftung oben liegt. Drücken Sie die Eject-Taste oder drücken Sie vorne an der Schublade, um die Schublade mit der Disc zu laden.

Versuchen Sie auf keinen Fall, das Disc-Fach gewaltsam herauszuziehen.

Vorsichtmassnahmen beim abspielen von 8 cm CDs/DVDs

Bei Betrieb des Laufwerks in senkrechter Lage können 8-cm-Disc gelbst bei Verwendung eines Adapters nicht abgespielt werden.

ÜBER REGIONALCODES

Der Regionalcode kann NUR 5mal geändert werden, einschließlich der ersten Einstellung. Beachten Sie, dass die 5. Änderung PERMANENT ist, und lassen Sie bitte daher bei der Änderung von Regionalcodes Vorsicht walten.

- Regionalcodes sind Teil des DVD-Standards. Auf DVD-Platten sind Regionalcodes jedoch nur bedingt vorhanden. DVD-Platten ohne Angabe eines Regionalcodes lassen sich auf allen Geräten abspielen.

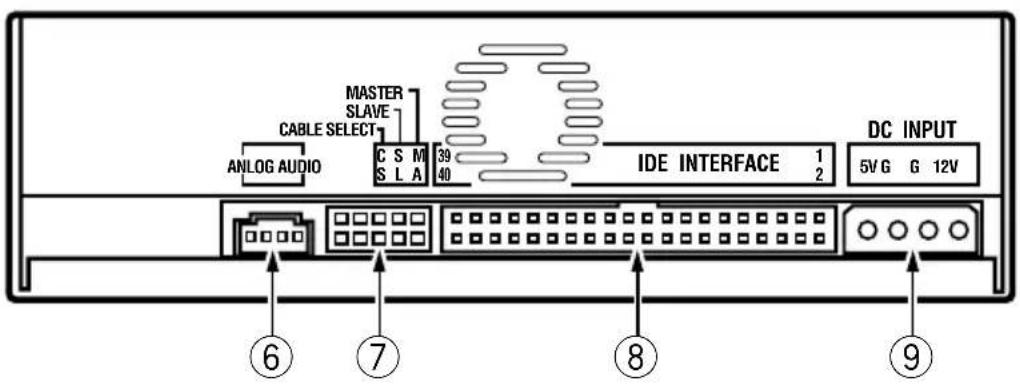

RÜCKANSICHT

ANLOG AUDIO CABLE SELECT MASTER SLAVE C S M S L A 39 40 IDE INTERFACE 1 2 DC INPUT 5V G G 12V ⑥ ⑦ ⑧ ⑨

⑥Audioausgang

An dieser Buchse liegt das analoge Audiosignal an.

Diese Buchse ist zu 'Molex 70553' kompatibel. Wählen Sie ein passendes Verbindungskabel.

Stift	Bezeichnung	Funktion
1 L	Audioausgangssignal, linker Kanal.
2 G	Masse.
3 G	Masse.
4 R	Audioausgangssignal, rechter Kanal.

⑦ Gerätekonfigurationsbrücke

Der Schalter ist eingeschaltet, wenn Brücke gesetzt ist.

Stellen Sie sicher, dass das Laufwerk ausgeschaltet ist, bevor Sie die Brückeneinstellung ändern.

Pin Nr. 1 ist werkseitig auf „Ein“ gesetzt.

Stift	Bezeichnung	Funktion
1 M	A Ein Das Lauf	fwerk	k wird im Master-Modus verwendet.
2 SL	Ein Das Lauf	werk	k wird im Slave-Modus verwendet.
3	CS	Ein	Verwendung der Funktion „ Cabel Select“.
4		Reserviert.
5		Reserviert.

⑧Host IDE-Schnittstelle

Dies ist eine 40-Pin-I/O-Buchse gemäß den ATA-Spezifikationen.

⑨Gleichspannungseingang

Stift	Bezeichnung	Funktion
1 + 1	2 Spannung	versorgungseingang für +12 V Gleichspannung
2 G	Masse.
3 G	Masse.
4 + 5	Spannungsversorgungseingang für +5 V Gleichspannung

① Schalten Sie die Spannungsversorgung des Personal-Computers aus, ziehen Sie den Netzstecker ab und nehmen Sie die Abdeckung oder die Frontplatte ab.
②Entfernen Sie die Blende von einem leeren 5,25-Zoll-Laufwerkschacht.
③Befestigen Sie die Klemmschiebeschienen an das Laufwerk. (Wenn Schiebeschienen benötigt werden, wenden Sie sich an das Geschäft, wo Sie den Computer erworben haben, oder an den Hersteller des Computers.)
④Schieben Sie das Laufwerk in den Schacht ein.
⑤ Wenn eine Befestigung erforderlich ist, befestigen Sie das Laufwerk gemäß den Anweisungen im Handbuch des Computers.
- Verwenden Sie Montageschrauben mit einer Länge von höchstens 5 mm. Durch längere Schrauben kann das Laufwerk beschädigt werden.
- Bei lockeren Befestigungsschrauben erzeugen die Vibrationen durch die rotierende DVD/CD ein störendes Geräusch.
Die Schrauben müssen daher gut festgezogen werden.

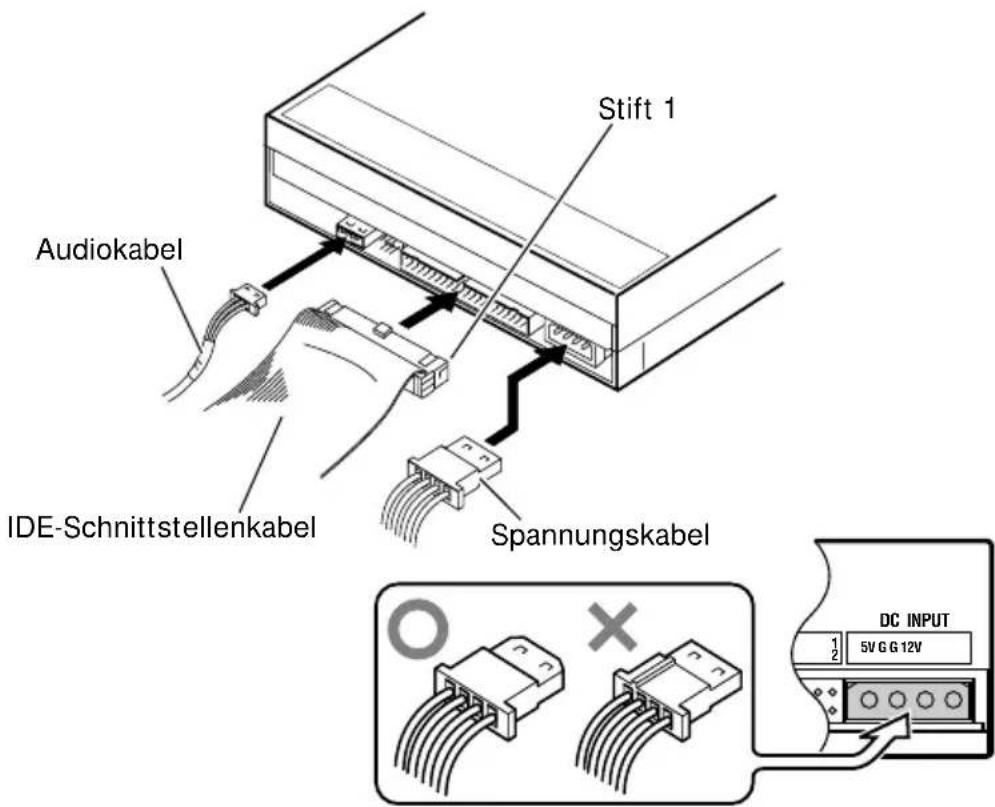

Stift 1 Audiokabel IDE-Schnittstellenkabel Spannungskabel DC INPUT 5V G G 12V

●Schalten Sie die Spannungsversorgung des Personal-Computers aus.

- Schließen Sie das Spannungskabel vom Computer an. Achten Sie dabei auf die richtige Ausrichtung des Steckers.

- Schließen Sie das IDE-Schnittstellenkabel an. Vergewissern Sie sich, daß der Stift 1 des IDE-Anschlusses richtig mit dem Stift 1 des Steckers verbunden ist.

- Wenn eine Soundkarte vorhanden ist, verbinden Sie den Audio-Ausgang über ein Audiokabel mit der Soundkarte.

Die Stromversorgung für dieses Greät muß unbedingt über den damit verbundenen Computer erfolgen. Es darf nur das im Personal-Computer eingebaute Netzteil verwendet werden.

[Lage]

Dieses Laufwerk ist für den horizontalen und vertikaien Betrieb vorgesehen.

[Disc-Größe]

- 12 cm / 8 cm*

* 8 cm-CDs/DVDs können nicht in aufrechter Position benutzt werden.

[Datenübertragungsrate]

Daten lesen (Dauerüber-tragungsrate)

DVD

(13.7–32X CAV-Modus über 16-Block-Übertragung)

Daten schreiben (Dauerüber-tragungsrate)

DVD

Durchschn. 5.54 MBytes/sec. (4X DVD-R Schreiben)

CD

Durchschn. 2.46 MBytes/sec. (16X CD-R Schreiben)

Host-Schnittstellendaten

• Die Datenübertragungsrate kann vom Disc-Zustand (Kratzer usw.) beeinflusst werden.

[Zugriffszeit/Suchzeit]

Zugriffszeit (Random-Durchschnitt)

DVD-ROM 140 ms

CD-ROM 130 ms

Suchzeit (Random-Durchschnitt)

DVD-ROM 120 ms

CD-ROM 100 ms

[Audiodaten]

Line Out

0,7 ± 0,1 Vrms (Last 10 kOhm)

[Sonstiges]

Spannungsversorgung

Gleichstrom +12 V, 0,6 A

Gleichstrom +5 V, 1,1 A

Außenabmessungen (einschließlich Frontplatte)

148 (B) × 42.3 (H) × 198 (T) mm

Gewicht 1,1 kg

Betriebstemperatur

+5 °C bis +45 °C

Betriebsluftfeuchtigkeit 5 % bis 85 % (keine Kondensation)

Lagertemperatur

- 40 °C bis +60 °C

Lagerluftfeuchtigkeit 5 % bis 90 % (keine Kondensation)

[Zubehör]

1 Kurzschlußstecker
1 Audiokabel
4 Montageschraube
1 Bedienungsanleitung

HINWEIS:

Technische Änderungen zum Zweck der Produktverbesserung ohne vorherige Bekanntmachung vorbehalten.

Veröffentlicht von Pioneer Corporation.

Urheberrechtlich geschützt © 2003 Pioneer Corporation.

Alle Rechte vorbehalten.
