Produkttyp	Internes DVD-Laufwerk (DVD-R/RW, CD-R/RW)
Marke	Pioneer
Modell	DVR105
Abmessungen (B x H x T)	148 x 42,3 x 198 mm
Gewicht	1,1 kg
Stromversorgung	+12 VCC (0,6 A) und +5 VCC (1,1 A)
Schnittstelle	IDE (PIO Modus 4, DMA Modus 2, Ultra DMA Modus 2)
Pufferspeicher	2 MB
Schreibgeschwindigkeit DVD-R	1x, 2x (Standard); 1x, 2x, 4x (hohe Geschwindigkeit)
Schreibgeschwindigkeit DVD-RW	1x (Standard); 1x, 2x (hohe Geschwindigkeit)
Schreibgeschwindigkeit CD-R	4x, 8x, 12x, 16x
Schreibgeschwindigkeit CD-RW	4x (Standard); 4x, 8x (hohe Geschwindigkeit)
Lesegeschwindigkeit DVD-ROM	12x (einfache Schicht), 8x (doppelte Schicht)
Lesegeschwindigkeit CD-ROM	32x
Unterstützte Disc-Formate	DVD-R, DVD-RW, CD-R, CD-RW, CD-DA, CD-ROM, CD-Extra, CD Photo
Audioausgang	Analogue Stereo (Kopfhörer- und Line-Ausgang)
Kopfhöreranschluss	Mini-Klinke mit Lautstärkeregler
Jumper-Konfiguration	Master, Slave, Cable Select
Ausrichtung	Horizontal oder vertikal (12-cm-Discs nur vertikal)
Leistungsaufnahme	Weniger als 70 dB (Geräuschpegel)
Betriebstemperatur	+5°C bis +45°C
Betriebsfeuchte	5% bis 85% (nicht kondensierend)
Wartung und Reinigung	Mit einem feuchten Tuch reinigen; keine Flüssigkeiten oder Aerosole verwenden
Sicherheit	Laser der Klasse 1; nicht öffnen; Wartung nur durch qualifiziertes Personal
Mitgeliefertes Zubehör	Jumper x1, Audiokabel x1, Befestigungsschrauben x4, Bedienungsanleitung

Häufig gestellte Fragen - DVR105 PIONEER

Welche Disc-Typen kann ich mit dem Pioneer DVR105 lesen und brennen?

Dieses Laufwerk unterstützt das Lesen und Schreiben von DVD-R, DVD-RW, CD-R und CD-RW sowie das Lesen von DVD-ROM, CD-ROM, CD-DA, CD-Extra und CD Photo. Es ist kompatibel mit 12-cm- und 8-cm-Discs (letztere nur in horizontaler Position).

Wie installiere ich das Laufwerk in einem Computer?

Schalten Sie den Computer aus, entfernen Sie das Gehäuse und setzen Sie das Laufwerk in einen 5,25-Zoll-Schacht ein. Befestigen Sie es mit den mitgelieferten Schrauben (Länge ≤ 5 mm). Schließen Sie das Stromkabel, das IDE-Kabel (achten Sie auf Pin 1) und ggf. das Audiokabel an die Soundkarte an. Stellen Sie den Jumper je nach Bedarf (Master/Slave/Cable Select) ein.

Wie werfe ich das Fach manuell aus, wenn der Auswurfknopf nicht funktioniert?

Stecken Sie einen festen Stift in die Notauswurföffnung an der Vorderseite des Laufwerks, nachdem Sie das Gerät ausgeschaltet und den vollständigen Stillstand der Disc abgewartet haben. Verwenden Sie diese Methode nur im Notfall.

Kann ich Discs mit Sonderformen (Herz, Polygon) verwenden?

Nein, die Verwendung von nicht standardmäßigen Disc-Formen wird nicht empfohlen, da sie das Laufwerk beschädigen können. Verwenden Sie nur runde 12-cm- oder 8-cm-Discs.

Was tun, wenn das Laufwerk vom Computer nicht erkannt wird?

Überprüfen Sie zunächst, ob das IDE-Kabel richtig angeschlossen ist (Pin 1 ausgerichtet) und der Jumper richtig eingestellt ist (Master oder Slave). Stellen Sie sicher, dass die Stromversorgung angeschlossen ist (+5V und +12V). Suchen Sie im BIOS nach der Hardware. Wenn das Problem weiterhin besteht, testen Sie das Laufwerk an einem anderen Computer.

Wie reinige ich das Laufwerk und die Discs?

Für das Gerät verwenden Sie ein weiches, leicht feuchtes Tuch (ohne Flüssigkeit, Aerosol oder Alkohol). Wischen Sie Discs vorsichtig von innen nach außen mit einem weichen Tuch. Verwenden Sie niemals Disc-Reiniger oder Antistatikmittel.

Kann der Regionalcode geändert werden?

Ja, aber nur insgesamt 5 Mal (einschließlich der ersten Einstellung). Die fünfte Änderung ist endgültig. Discs ohne Regionalcode können auf allen Laufwerken gelesen werden.

Gibt es Vorsichtsmaßnahmen bei Kondensation?

Wenn das Gerät von einem kalten an einen warmen Ort gebracht wird, kann sich Kondenswasser bilden und die Leistung beeinträchtigen. Lassen Sie das Produkt 1 bis 2 Stunden in der neuen Umgebung, bevor Sie es einschalten.

Was ist die maximale Übertragungsgeschwindigkeit beim Lesen/Schreiben?

Beim DVD-Lesen bis zu 16,62 MB/s; beim CD-Lesen bis zu 4,92 MB/s. Beim DVD-Schreiben (4x) ca. 5,54 MB/s; beim CD-Schreiben (16x) ca. 2,46 MB/s. Die tatsächlichen Geschwindigkeiten hängen vom Zustand der Disc ab.

Was tun, wenn eine Disc im Laufwerk stecken bleibt?

Schalten Sie den Computer aus, warten Sie den Stillstand der Disc ab (mehr als eine Minute), und verwenden Sie dann die Notauswurföffnung mit einem festen Stift. Wenn das nicht funktioniert, wenden Sie sich an qualifiziertes Personal. Versuchen Sie nicht, das Fach gewaltsam zu öffnen.

BEDIENUNGSANLEITUNG DVR105 PIONEER

A PROPOS DES CODES REGIONAUX

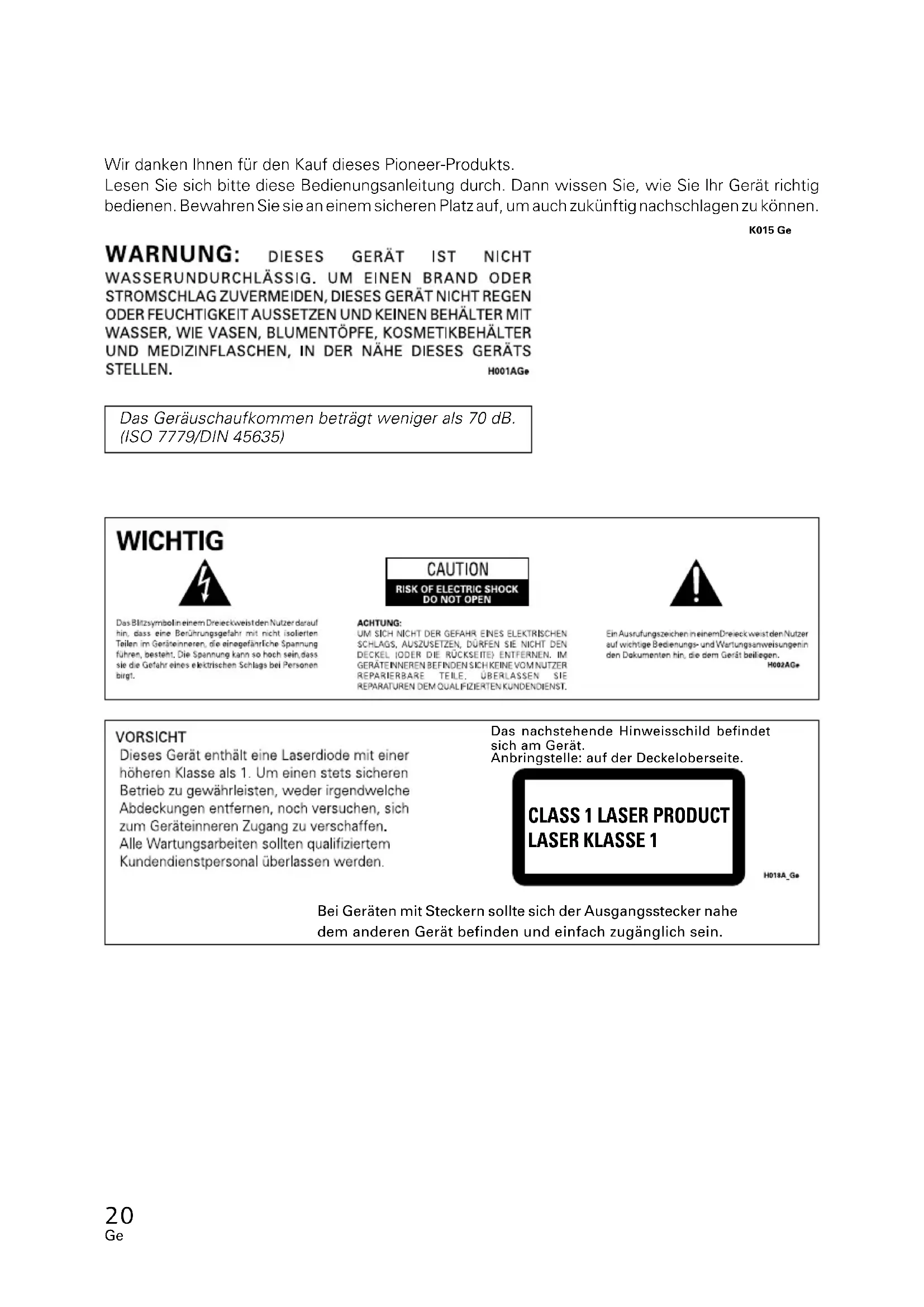

Wir danken Ihnen für den Kauf dieses Pioneer-Produkts.

Lesen Sie sich bitte diese Bedienungsanleitung durch. Dann wissen Sie, wie Sie Ihr Gerät richtig bedienen. Bewahren Sie sie an einem sicheren Platz auf, um auch zukünftig nachschlagen zu können.

K015 Ge

WARNUNG: DIESES GERÄT IST NICHT WASSERUNDURCHLÄSSIG. UM EINEN BRAND ODER STROMSCHLAG ZUVERMEIDEN, DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN UND KEINEN BEHÄLTER MIT WASSER, WIE VASEN, BLUMENTÖPFE, KOSMETIKBEHÄLTER UND MEDIZINFLASCHEN, IN DER NÄHE DIESES GERÄTS STELLEN. H001AG

Das Geräuschaufkommen beträgt weniger als 70 dB. (ISO 7779/DIN 45635)

WICHTIG

Das Blitzsymbol in einem Dreieckweist den Nutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eingefährliche Spannung führen, besteht. Die Spannung kann so hoch sein, dass sie die Gefahr eines elektrischen Schlags bei Personen birgt.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG:

UM SICH NICHT DER GEFAHR, EINES ELEKTRISCHEN SCHLAGS, AUSZUSETZEN, DÜRFEN SIE NICHT DEN DECKEL (ODER DIE RÜCKSEITE) ENTFERNEN. IM GERÄTE INNEREN BEFINDEN SICH KEINE VOM NUTZER REPARIERBARE TEILE, ÜBERLASSEN SIE REPARATUREN DEM QUALIFIZIERTEN KUNDENDIENST.

Ein Ausrufungszeichen in einem Dreieck weist den Nutzer auf wichtige Bedienungs- und Wertungsanweisungen in den Dokumenten hin, die dem Gerät beiliegen.

H002AGe

VORSICHT

Dieses Gerät enthält eine Laserdiode mit einer höheren Klasse als 1. Um einen stets sicheren Betrieb zu gewährleisten, weder irgendwelche Abdeckungen entfernen, noch versuchen, sich zum Geräteinneren Zugang zu verschaffen. Alle Wartungsarbeiten sollten qualifiziertem Kundendienstpersonal überlassen werden.

Das nachstehende Hinweisschild befindet sich am Gerät.

Anbringstelle: auf der Deckeloberseite.

Bei Geräten mit Steckern sollte sich der Ausgangsstecker nahe dem anderen Gerät befinden und einfach zugänglich sein.

Um Ihre eigene Sicherheit sicherzustellen, und um die volle Funktion Ihres DVD-R/RW-writers zu maximieren, lesen Sie diese Sicherheitsvorschriften bitte sorgfältig durch:

BETRIEBSBEDINGUNGEN - Betreiben Sie das Gerät nicht an Orten, wo starkes Staubaufkommen, hohe Temperaturen und hohe Luftfeuchtigkeiten vorherrschen. Wählen Sie einen Ort, wo keine Vibrationen bzw. starke Erschütterungen auf das Gerät einwirken können.

SPANNUNG - Vor dem Einbau des DVD-R/RW-writers sind der Computer und sämtliche angeschlossenen Peripheriegeräte auszuschalten.

LESEN SIE DIE ANLEITUNGSSCHRITTE - Vor der Inbetriebnahme des DVD-R/RW-writers sind alle Sicherheits- und Betriebsanleitungen durchzulesen.

AUFBEWAHRUNGSHINWEISE - Bewahren Sie die Sicherheits- und Betriebsanleitungen für zukünftige Benutzung griffbereit auf.

BEFOLGUNG DER ANLEITUNGSSCHRITTE - Befolgen Sie bitte alle Bedienungs- und Handhabungshinweise.

BEACHTUNG ALLER WARNUNGEN - Sämtliche Warnhinweise müssen sorgfältig beachtet werden.

REINIGUNG - KEIN flüssiges Reinigungsmittel, Reinigungssprühmittel oder Alkohol verwenden. Benutzen Sie zum Reinigen des äußeren Gehäuses ausschließlich einen feuchten Lappen.

WASSER UND FEUCHTIGKEIT - Betreiben Sie das Gerät NIEMALS in unmittelbarer Nähe von Wasser!

STROMVERSORGUNG - Betreiben Sie das Gerät nur mit dem Stromversorgungstyp, der auf dem Aufkleber angegeben ist. Wenn Sie sich über die vorliegende Netzspannung nicht sicher sind, sprechen Sie bitte mit Ihrem autorisierten Pioneer-Händler.

NETZÜBERLASTUNG - NIEMALS Wandsteckdosen und Verlängerungskabel überlasten! Ein Brand oder Stromschlag können die Folge sein.

EINDRINGEN VON FLÜSSIGKEITEN UND FREMDKÖRPERN - Niemals Fremdkörper in das Geräteinnere eindringen lassen. Das Berühren von unter Spannung stehenden Kontakten kann zu einem Kurzschluß führen, was einen Brand oder Stromschlag auslösen kann. Vorsicht, damit keine Flüssigkeiten auf dem Gerät verschüttet werden.

KONDENSATION - Wenn das Gerät von einem kalten in einen warmen Raum gebracht wird, verursacht der Feuchtigkeitsniederschlag in Gerät eine merkliche Leistungsminderung. Betreiben Sie das Gerät deshalb nicht für ca. 1 bis 2 Stunden, bis sich die Bauteile der Umgebungstemperatur angeglichen haben.

WARTUNG - Nicht den Versuch unternehmen, das Gerät selbst zu reparieren! Das Öffnen oder Entfernen von Abdeckungen kann einen Stromschlag sowie andere Gefahren auslösen. Überlassen Sie sämtliche Wartungsarbeiten unserem qualifizierten Kundendienstpersonal. (Beziehen Sie sich bitte auf das miteingeschlossene Kundendienstverzeichnis.)

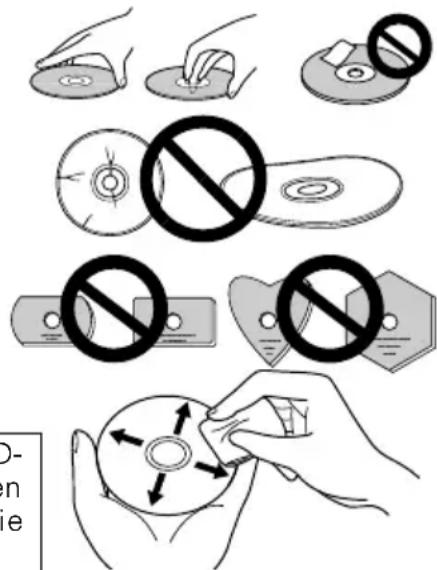

• Zu vermeiden ist das Berühren oder Zerkratzen der Signalfläche (glänzende Seite) der Platte.
• Die Platte entweder an den Rändern oder im Loch in der Mitte und am Rand fassen.
• Auf der Platte dürfen weder Papier noch Etiketten angebracht werden.
• Keine gewölbten oder rissigen Platten verwenden (da diese das Laufwerk beschädigen könnten).
• Keine Platten mit Spezialformen, wie z.B. Herzen oder Vielecke, verwenden.
• Staub oder Flusen mit einem weichen Lappen von der Platte entfernen, indem man diese von innen nach außen (statt in kreisförmigen Bewegungen) abwischt.
• Keine Schallplattenreinigungs- oder antistatischen Mittel verwenden, da diese die Platte beschädigen könnten.

Bewahren Sie nicht benutzte Discs stets in geeigneten DVD-R-Behältern auf, und prüfen Sie die Discs vor dem Einlegen auf Verschmutzungen oder Staub (insbesondere die Aufzeichnungsseite).

• Schreibgeschwindigkeit

CLV 1X und 2X bei DVD-R

CLV 1X, 2X und 4X bei Hochgeschwindigkeits-DVD-R

CLV 1X bei DVD-RW

CLV 1X und 2X bei Hochgeschwindigkeits-DVD-RW

CLV 4X, 8X, 12X und 16X bei CD-R

CLV 4X bei CD-RW

CLV 4X und 8X bei Hochgeschwindigkeits-CD-RW

• Maximale Lesegeschwindigkeit

CAV 12X bei DVD-ROM (Einzel)

CAV 8X bei DVD-ROM (Dual)

CAV 6X bei DVD-R, DVD-RW

CAV 32X bei CD-ROM, CD-R, CD-RW

• Puffer-Speicherkapazität:
  2 MByte (Schreiben/Lesen)
• IDE-Datenübertragungsmodus:
  PIO Modus 4/Multi Word DMA Modus 2/Ultra DMA-Modus 2
• Unterstützt Video-CDs
  • 5,25-Zoll-Einbauttyp halber Höhe
• Stereo-Audioausgang
• Kopfhörer-Ausgang & Kopfhörer-Lautstärkeregler
• Servomechanismus für LCD-Neigung
• Wahl zwischen horizontaler und vertikaler Ausrichtung
  • Schwingungsarme Mechanik dank DRA-System
• Unterstützt CD-Textformat

Disc-Format (Lesen/Schreiben)

• DVD-Einzelschicht/Dualschicht/120-mm-Disc/80-mm-Disc
- DVD-R (Schreiben nur auf 650-nm-Disc für allgemeine Anwendungen)
- Hochgeschwindigkeits-DVD-R (4X-Geschwindigkeits-DVD-R Revision 1.0)
- DVD-RW
- Hochgeschwindigkeits-DVD-RW (2X-Geschwindigkeits-DVD-RW Revision 1.0)
- CD-ROM Modus 1
• CD-ROM XA Modus 2 (form 1, form2)
- Photo CD (Einzel- und Mehrfach-Session)
- CD-DA
- CD-Extra (CD PLUS)
- CD-R
• CD-RW, Hochgeschwindigkeits-CD-RW

Hinweis:

Zum Schreiben ist ein spezielles Anwendungsprogramm erforderlich, das das obige Format unterstützt.

ÜBER REGIONALCODES

Der Regionalcode kann NUR 5mal geändert werden, einschließlich der ersten Einstellung. Beachten Sie, dass die 5. Änderung PERMANENT ist, und lassen Sie bitte daher bei der Änderung von Regionalcodes Vorsicht walten.

- Regionalcodes sind Teil des DVD-Standards. Auf DVD-Platten sind Regionalcodes jedoch nur bedingt vorhanden. DVD-Platten ohne Angabe eines Regionalcodes lassen sich auf allen Geräten abspielen.

VORDERANSICHT

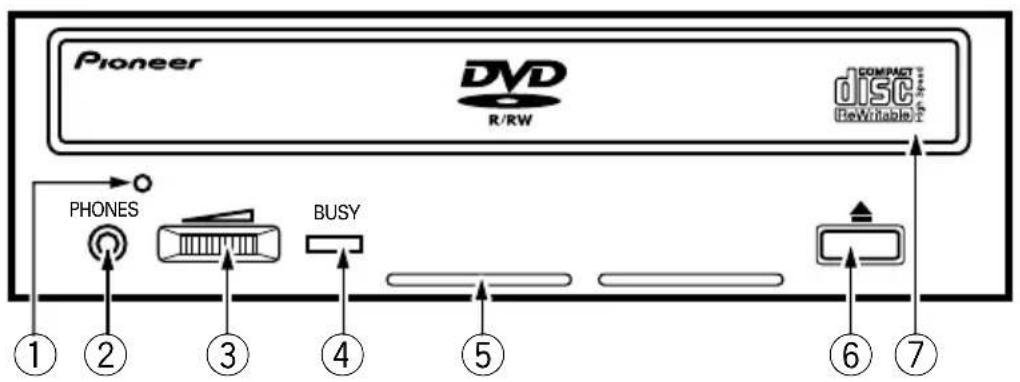

Pioneer DVD R/RW COMPACT DISC ReWritable PHONES BUSY ① ② ③ ④ ⑤ ⑥ ⑦

① Loch für erzwungenen Auswurf

Wenn die Schublade nach dem Drücken der Eject-Taste nicht ausfährt, führen Sie eine unbiegsame Stange in das Loch ein und drücken sie, um die Disc auszuwerfen. Im normalen Betrieb wird eine Disc mittels Eject-Taste ausgeworfen. Achten Sie vor dem Zugriff auf das Auswurfloch darauf, dass die Netzversorgung des Laufwerks ausgeschaltet ist, und warten Sie länger als eine Minute, bis sich die Disc nicht mehr dreht.

②Kopfhörer-Buchse (PHONES)

Stereo-Mini-Buchse für Kopfhörer.

Stellen Sie den Lautstärkeregler auf minimale Lautstärke, bevor Sie den Stecker des Kopfhörers einstecken.

Der Audioausgang auf der Rückseite ist auch dann aktiviert, wenn der Kopfhörerstecker eingesteckt ist.

③Lautstärkeregler

Mit diesem Regler können Sie die Lautstärke im Kopfhörer einstellen.

Wenn der Knopf nach rechts gedreht wird, erhöht sich die Kopfhörer-Lautstärke, wenn er nach links gedreht wird, verringert sich die Lautstärke.

④Besetzt-Anzeige (BUSY)

Diese Anzeige kennzeichnet den aktuellen Betriebsstatus wie folgt.

Während des Lesens: Leuchtet.

Während des Schreibens: Leuchtet.

⑤ Lüftungsöffnungen

Dieser Teil darf nicht verdeckt werden.

⑥Eject-Taste (▲)

Drücken Sie diese Taste, um die Disc einzulegen bzw. herauszunehmen.

⑦Disc-Schublade

Offnen Sie die Schublade, indem Sie die Eject-Taste drücken. Legen Sie dann eine CD oder DVD in den Schlitz, wobei die Beschriftung oben liegt. Drücken Sie die Eject-Taste oder drücken Sie vorne an der Schublade, um die Schublade mit der Disc zu laden.

Versuchen Sie auf keinen Fall, das Disc-Fach gewaltsam herauszuziehen.

Vorsichtmassnahmen beim abspielen von 8 cm CDs/DVDs

Bei Betrieb des Laufwerks in senkrechter Lage können 8-cm-Disc gelbst bei Verwendung eines Adapters nicht abgespielt werden.

RÜCKANSICHT

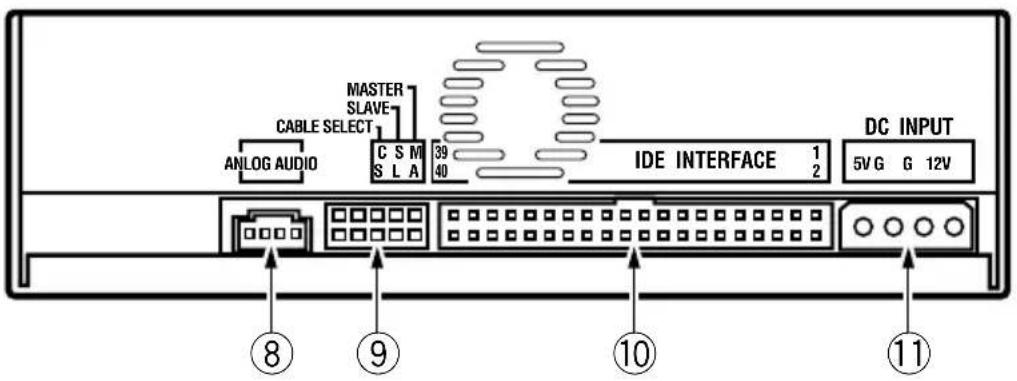

ANLOG AUDIO CABLE SELECT MASTER SLAVE C S M S L A 39 40 IDE INTERFACE 1 2 DC INPUT 5V G G 12V ⑧ ⑨ ⑩ ⑪

⑧Audioausgang

An dieser Buchse liegt das analoge Audiosignal an.

Diese Buchse ist zu 'Molex 70553' kompatibel. Wählen Sie ein passendes Verbindungskabel.

Stift	Bezeichnung	Funktion
1 L	Audioausgangssignal, linker Kanal.
2 G	Masse.
3 G	Masse.
4 R	Audioausgangssignal, rechter Kanal.

⑨ Gerätekonfigurationsbrücke

Der Schalter ist eingeschaltet, wenn Brücke gesetzt ist.

Stellen Sie sicher, dass das Laufwerk ausgeschaltet ist, bevor Sie die Brückeneinstellung ändern.

Pin Nr. 1 ist werkseitig auf „Ein“ gesetzt.

Stift	Bezeichnung	Funktion
1 M	A Ein Das Laufwerk	wirk wird im Master-Modus verwendet.
2 SL	Ein Das Laufwerk	wirk wird im Slave-Modus verwendet.
3	CS	Ein	Verwendung der Funktion „Cabel Select“.
4		Reserviert.
5		Reserviert.

⑩Host IDE-Schnittstelle

Dies ist eine 40-Pin-I/O-Buchse gemäß den ATA-Spezifikationen.

⑪Gleichspannungseingang

Stift	Bezeichnung	Funktion
1 + 12 Spannungsversorgungseingang für +12 V Gleichspannung
2 G	Masse.
3 G	Masse.
4 +5	Spannungsversorgungseingang für +5 V Gleichspannung

① Schalten Sie die Spannungsversorgung des Personal-Computers aus, ziehen Sie den Netzstecker ab und nehmen Sie die Abdeckung oder die Frontplatte ab.
②Entfernen Sie die Blende von einem leeren 5,25-Zoll-Laufwerkschacht.
③Befestigen Sie die Klemmschiebeschienen an das Laufwerk. (Wenn Schiebeschienen benötigt werden, wenden Sie sich an das Geschäft, wo Sie den Computer erworben haben, oder an den Hersteller des Computers.)
④Schieben Sie das Laufwerk in den Schacht ein.
⑤Wenn eine Befestigung erforderlich ist, befestigen Sie das Laufwerk gemäß den Anweisungen im Handbuch des Computers.
- Verwenden Sie Montageschrauben mit einer Länge von höchstens 5 mm. Durch längere Schrauben kann das Laufwerk beschädigt werden.
- Bei lockeren Befestigungsschrauben erzeugen die Vibrationen durch die rotierende DVD/CD ein störendes Geräusch.
Die Schrauben müssen daher gut festgezogen werden.

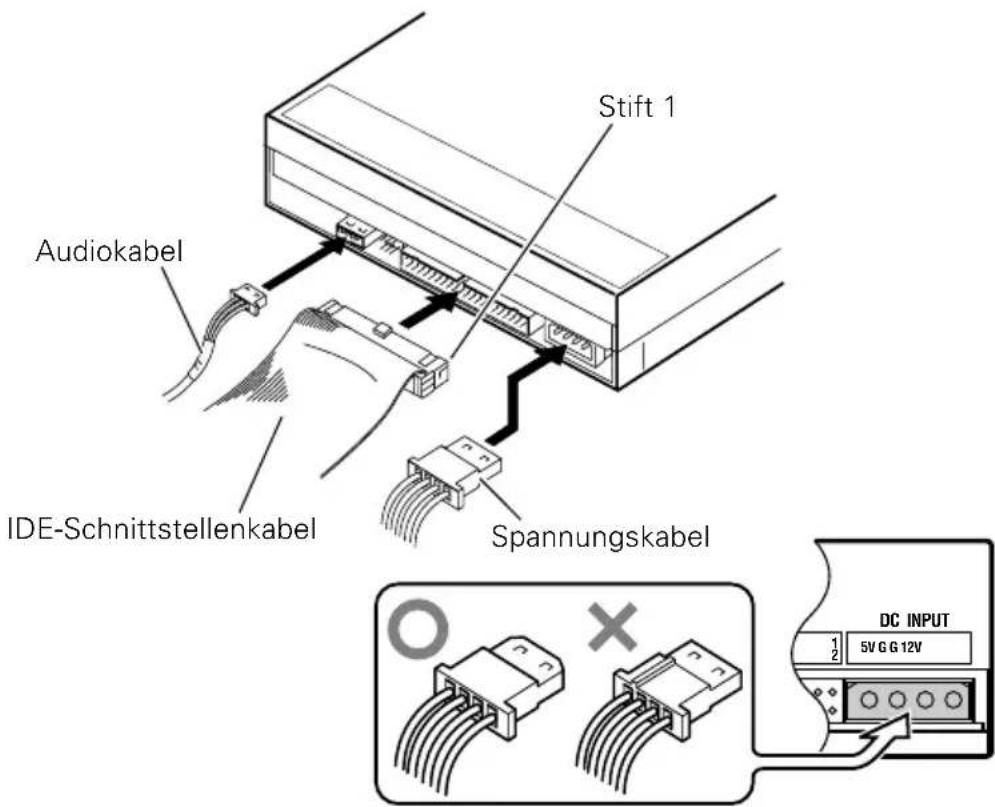

Stift 1 Audiokabel IDE-Schnittstellenkabel Spannungskabel DC INPUT 5V G G 12V

●Schalten Sie die Spannungsversorgung des Personal-Computers aus.

- Schließen Sie das Spannungskabel vom Computer an. Achten Sie dabei auf die richtige Ausrichtung des Steckers.

- Schließen Sie das IDE-Schnittstellenkabel an. Vergewissern Sie sich, daß der Stift 1 des IDE-Anschlusses richtig mit dem Stift 1 des Steckers verbunden ist.

- Wenn eine Soundkarte vorhanden ist, verbinden Sie den Audio-Ausgang über ein Audiokabel mit der Soundkarte.

Die Stromversorgung für dieses Greät muß unbedingt über den damit verbundenen Computer erfolgen. Es darf nur das im Personal-Computer eingebaute Netzteil verwendet werden.

[Lage]

Dieses Laufwerk ist für den horizontalen und vertikaien Betrieb vorgesehen.

[Disc-Größe]

- 12 cm / 8 cm*

* 8 cm-CDs/DVDs können nicht in aufrechter Position benutzt werden.

[Datenübertragungsrate]

Daten lesen (Dauerüber-tragungsrate)

(13,7–32X CAV-Modus über 16-Block-Übertragung)

Daten schreiben (Dauerüber-tragungsrate)

DVD Durchschn. 5,54 MBytes/sec. (4X DVD-R Schreiben)

CD Durchschn. 2,46 MBytes/sec. (16X CD-R Schreiben)

Host-Schnittstellendaten

PIO Modus 4, Multi Word DMA Modus 2 16,6 MBytes/sec.

Ultra DMA Modus 2 33,3 MBytes/sec.

• Die Datenübertragungsrate kann vom Disc-Zustand (Kratzer usw.) beeinflusst werden.

[Zugriffszeit/Suchzeit]

Zugriffszeit (Random-Durchschnitt)

DVD-ROM 140 ms CD-ROM 130 ms

Suchzeit (Random-Durchschnitt)

DVD-ROM 120 ms CD-ROM 100 ms

[Audiodaten]

Line Out 0,7 ± 0,1 Vrms (Last 10 kOhm)

Kopfhörer Out 0,7 ± 0,2 Vrms (Last 32 Ohm)

[Sonstiges]

Spannungsversorgung

Gleichstrom +12 V, 0,6 A

Gleichstrom +5 V, 1,1 A

Außenabmessungen (einschließlich Frontplatte)

148 (B) × 42,3 (H) × 198 (T) mm

Gewicht 1,1 kg

Betriebstemperatur +5 °C bis +45 °C

Betriebsluftfeuchtigkeit 5 % bis 85 % (keine Kondensation)

Lagertemperatur - 40 °C bis +60 °C

Lagerluftfeuchtigkeit 5 % bis 90 % (keine Kondensation)

[Zubehör]

1 Kurzschlußstecker

1 Audiokabel

4 Montageschraube

1 Bedienungsanleitung

HINWEIS:

Technische Änderungen zum Zweck der Produktverbesserung ohne vorherige Bekanntmachung vorbehalten.

Veröffentlicht von Pioneer Corporation.

Urheberrechtlich geschützt © 2002 Pioneer Corporation.

Alle Rechte vorbehalten.

BETREFFENDE REGIOCODES
