Producttype	Interne dvd-speler (dvd-r/rw, cd-r/rw)
Merk	Pioneer
Model	DVR105
Afmetingen (L x H x D)	148 x 42,3 x 198 mm
Gewicht	1,1 kg
Voeding	+12 VDC (0,6 A) en +5 VDC (1,1 A)
Interface	IDE (PIO-mode 4, DMA-mode 2, Ultra DMA-mode 2)
Buffergeheugen	2 MB
Schrijfsnelheid DVD-R	1x, 2x (standaard); 1x, 2x, 4x (hoge snelheid)
Schrijfsnelheid DVD-RW	1x (standaard); 1x, 2x (hoge snelheid)
Schrijfsnelheid CD-R	4x, 8x, 12x, 16x
Schrijfsnelheid CD-RW	4x (standaard); 4x, 8x (hoge snelheid)
Leessnelheid DVD-ROM	12x (enkele laag), 8x (dubbele laag)
Leessnelheid CD-ROM	32x
Ondersteunde schijfformaten	DVD-R, DVD-RW, CD-R, CD-RW, CD-DA, CD-ROM, CD-Extra, CD Photo
Audio-uitgang	Analoog stereo (koptelefoon- en lijnuitgang)
Koptelefoonaansluiting	Mini-jack met volumeknop
Jumperconfiguratie	Master, Slave, Cable Select
Orientatie	Horizontaal of verticaal (alleen 12 cm schijven verticaal)
Verbruik	Minder dan 70 dB (geluidsniveau)
Bedrijfstemperatuur	+5°C tot +45°C
Bedrijfsvochtigheid	5% tot 85% (geen condensatie)
Onderhoud en reiniging	Reinigen met een vochtige doek; geen vloeistoffen of spuitbussen gebruiken
Veiligheid	Klasse 1-laser; niet openen; alleen onderhoud door gekwalificeerd personeel
Meegeleverde accessoires	Jumper x1, audiokabel x1, bevestigingsschroeven x4, handleiding

Veelgestelde vragen - DVR105 PIONEER

Welke soorten schijven kan ik lezen en branden met de Pioneer DVR105?

Deze speler ondersteunt het lezen en schrijven van DVD-R, DVD-RW, CD-R en CD-RW, evenals het lezen van DVD-ROM, CD-ROM, CD-DA, CD-Extra en CD Photo. Het is compatibel met 12 cm en 8 cm schijven (de laatste alleen in horizontale positie).

Hoe installeer ik de speler in een computer?

Schakel de computer uit, verwijder de behuizing en plaats de speler in een 5,25-inch bay. Bevestig deze met de meegeleverde schroeven (lengte ≤ 5 mm). Sluit de voedingskabel, de IDE-kabel (let op pin 1) en eventueel de audiokabel naar de geluidskaart aan. Stel de jumperconfiguratie (Master/Slave/Cable Select) in naar wens.

Hoe kan ik de lade handmatig openen als de uitwerpknop niet werkt?

Steek een stijve staaf in het nooduitwerpgat aan de voorkant van de speler, nadat u de stroom hebt uitgeschakeld en hebt gewacht tot de schijf volledig is gestopt. Gebruik deze methode alleen in noodgevallen.

Kan ik schijven met een bijzondere vorm (hart, veelhoek) gebruiken?

Nee, het gebruik van niet-standaard gevormde schijven wordt afgeraden omdat ze de speler kunnen beschadigen. Gebruik alleen ronde schijven van 12 cm of 8 cm.

Wat moet ik doen als de speler niet wordt herkend door de computer?

Controleer eerst of de IDE-kabel goed is aangesloten (pin 1 uitgelijnd) en of de jumperconfiguratie correct is ingesteld (Master of Slave). Zorg ervoor dat de voeding is aangesloten (pinnen +5V en +12V). Raadpleeg het BIOS om de hardware te detecteren. Als het probleem aanhoudt, test de speler dan op een andere computer.

Hoe reinig ik de speler en de schijven?

Gebruik voor het apparaat een zachte, licht vochtige doek (geen vloeistof, spuitbus of alcohol). Veeg voor schijven voorzichtig van binnen naar buiten met een zachte doek. Gebruik nooit schijfreiniger of antistatische middelen.

Kan de regiocode worden gewijzigd?

Ja, maar slechts 5 keer in totaal (inclusief de eerste instelling). De vijfde wijziging is definitief. Schijven zonder regiocode kunnen op alle spelers worden afgespeeld.

Zijn er voorzorgsmaatregelen bij condensatie?

Als het apparaat van een koude naar een warme omgeving wordt verplaatst, kan er condensatie optreden die de prestaties beïnvloedt. Laat het product 1 tot 2 uur in de nieuwe omgeving staan voordat u het inschakelt.

Wat is de maximale overdrachtssnelheid bij lezen/schrijven?

Bij dvd-lezen tot 16,62 MB/s; bij cd-lezen tot 4,92 MB/s. Bij dvd-schrijven (4x) ongeveer 5,54 MB/s; bij cd-schrijven (16x) ongeveer 2,46 MB/s. De werkelijke snelheden zijn afhankelijk van de staat van de schijf.

Wat moet ik doen als een schijf vastzit in de speler?

Schakel de computer uit, wacht tot de schijf stopt (meer dan een minuut) en gebruik vervolgens het nooduitwerpgat met een stijve staaf. Als dat niet werkt, neem dan contact op met een gekwalificeerde monteur. Forceer niet het openen van de lade.

GEBRUIKSAANWIJZING DVR105 PIONEER

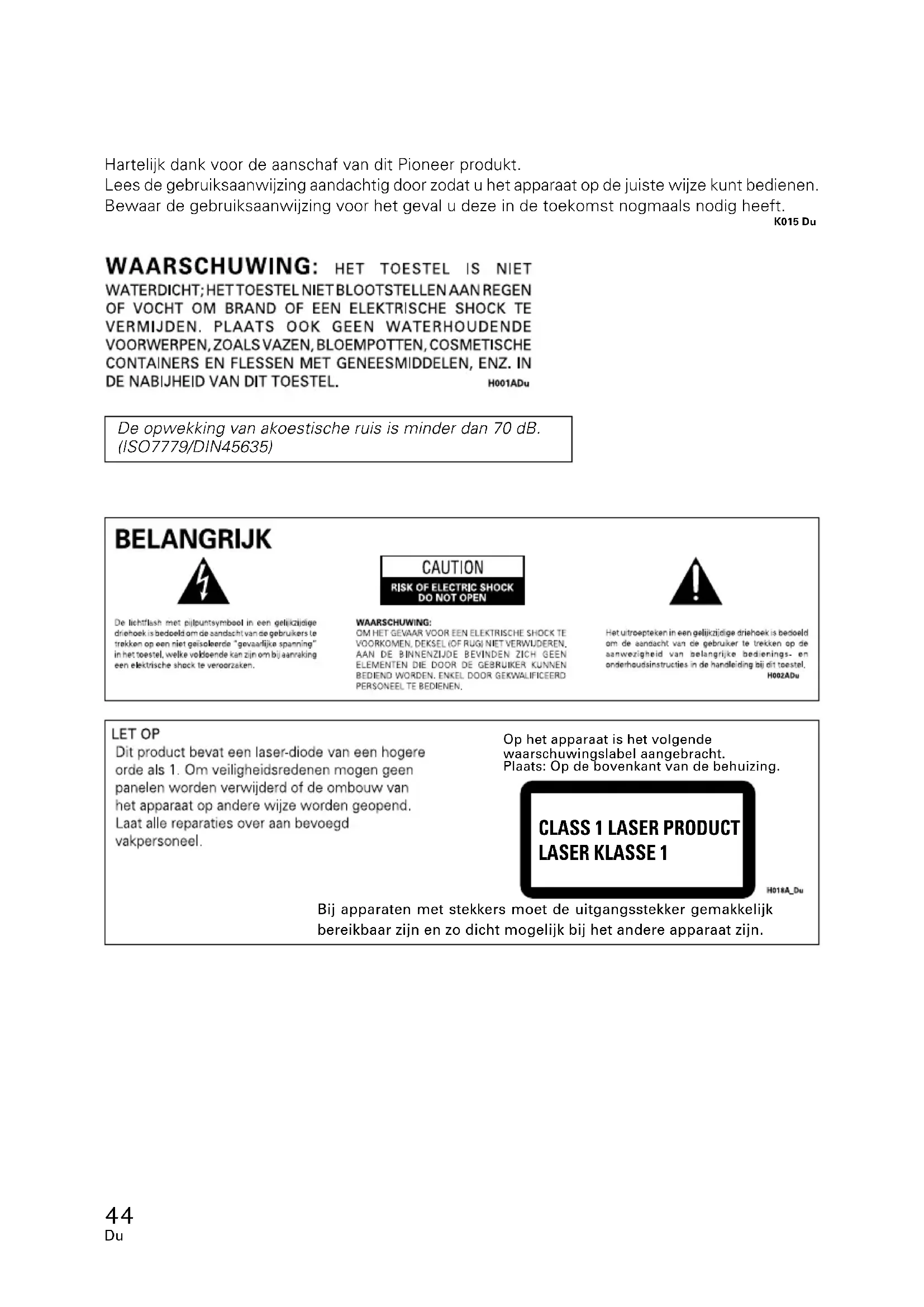

Hartelijk dank voor de aanschaf van dit Pioneer produkt.

Lees de gebruiksaanwijzing aandachtig door zodat u het apparaat op de juiste wijze kunt bedienen.

Bewaar de gebruiksaanwijzing voor het geval u deze in de toekomst nogmaals nodig heeft.

K015 Du

WAARSCHUWING: HET TOESTEL IS NIET WATERDICHT; HET TOESTEL NIET BLOOTSTELLEN AAN REGEN OF VOCHT OM BRAND OF EEN ELEKTRISCHE SHOCK TE VERMIJDEN. PLAATS OOK GEEN WATERHOUDENDE VOORWERPEN, ZOALS VAZEN, BLOEMPOTTEN, COSMETISCHE CONTAINERS EN FLESSEN MET GENEESMIDDELEN, ENZ. IN DE NABIJHEID VAN DIT TOESTEL. H001ADu

De opwekking van akoestische ruis is minder dan 70 dB. (ISO7779/DIN45635)

BELANGRIJK

De lichtflash met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruikers te trekken op een niet geïsoleerde "gevaarlijke spanning" in het toestel, welke voldoende kan zijn om bij aanraking een elektrische shock te veroorzaken.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWUDEREN, AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRIKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruiker te trekken op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de handleiding bij dit toestel,

H002ADu

LET OP

Dit product bevat een laser-diode van een hogere orde als 1. Om veiligheidsredenen mogen geen panelen worden verwijderd of de ombouw van het apparaat op andere wijze worden geopend. Laat alle reparaties over aan bevoegd vakpersoneel.

Op het apparaat is het volgende waarschuwingslabel aangebracht.

Plaats: Op de bovenkant van de behuizing.

Bij apparaten met stekkers moet de uitgangsstekker gemakkelijk bereikbaar zijn en zo dicht mogelijk bij het andere apparaat zijn.

Om uw persoonlijke veiligheid te waarborgen en een maximale prestatie van het apparaat te verkrijgen, moet u de volgende veiligheidsmaatregelen in acht nemen:

BEDRIJFSOMSTANDIGHEDEN - Gebruik het apparaat niet op plaatsen met veel stof of vocht, of bij erg hoge temperaturen. Let er tevens op dat het apparaat niet staat blootgesteld aan trillingen en schokken.

STROOM - Schakel de computer en alle randapparatuur uit voordat u begint met de installatie van het apparaat.

LEES DE HANDLEIDING - Lees alle veiligheids- en bedieningsinstructies voordat u het apparaat in gebruik neemt.

BEWAAR DE HANDLEIDING - Bewaar de handleiding voor eventueel toekomstig gebruik.

VOLG ALLE INSTRUCTIES OP - Volg alle gebruiks- en bedieningsinstructies zorgvuldig op.

NEEM ALLE WAARSCHUWINGEN IN ACHT - Alle waarschuwingen moeten zorgvuldig in acht worden genomen.

SCHOONMAKEN - Geen GEEN vloeibare reinigingsmiddelen, middelen met aërosol, of alcohol. Gebruik voor het schoonmaken van de behuizing uitsluitend een licht bevochtige doek.

WATER EN VOCHT - Gebruik dit apparaat NIET in de buurt van water.

STROOMVOORZIENING - Gebruik het apparaat uitsluitend op de stroomvoorziening die op het label is aangegeven. Neem contact op met een officiële Pioneer dealer als u niet zeker weet welke stroomvoorziening u hebt.

OVERBELASTING - Zorg dat stopcontacten en verlengsnoeren niet overbelast worden. Dit kan resulteren in brand of een elektrische schok.

BINNENDRINGEN VAN VOORWERPEN EN VLOEISTOF - Steek nooit een voorwerp in het apparaat. Bij aanraking van gevaarlijke spanningspunten kunt u een elektrische schok krijgen of kan brand ontstaan. Let er tevens op dat geen vloeistof in het apparaat terechtkomt.

CONDENSATIE - Als het apparaat vanuit een koude omgeving in een warme ruimte wordt gebracht, zal er condensvorming in het apparaat optreden met een aanzienlijke afname van de prestatie tot gevolg. Wanneer u het apparaat naar een warme ruimte verplaatst, moet u het apparaat ongeveer 1 tot 2 uur laten acclimatiseren voordat u het in gebruik neemt.

ONDERHOUD - Probeer het apparaat nooit zelf te repareren. Bij openen of verwijderen van deksels stelt u zich bloot aan hoge spanningen en andere gevaren. Laat alle onderhoud en reparaties over aan deskundig onderhoudspersoneel. (Zie de bijgevoegde klantenservicekaart.)

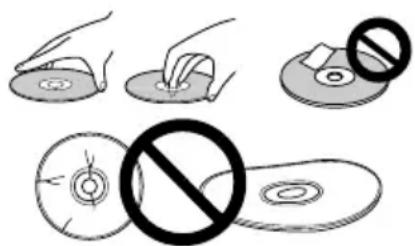

• Vermijd aanraken of bekrassen van het signaaloppervlak (glanzende kant) van de disc.
  ●Houd de disc bij de rand vast of met een vinger in het middengat en een bij de rand.
• Plak geen papier of etiketten op de disc.
  ●Gooi kromgetrokken of gebarsten discs weg, want deze kunnen het aandrijfmechanisme van het apparaat beschadigen.
  -Gebruik geen discs met een afwijkende vorm, zoals hartvormige of veelhoekige discs.
  -Gebruik een zacht doekje om stof en pluisjes van de disc te verwijderen. Veeg hierbij vanaf het midden van de disc naar de buitenrand toe.
• Gebruik geen reinigingsmiddelen voor grammofoonplaten of anti-statische middelen, want deze kunnen de disc beschadigen.

Plaats de discs na gebruik altijd in de bijbehorende DVD-R opbergdoosjes. Controleer of er geen vuil of stof op de disc is (vooral op de opnamekant) voordat u deze gebruikt.

CLV 1X en 2X voor DVD-R

CLV 1X, 2X en 4X bij hoge-snelheid DVD-R

CLV 1X voor DVD-RW

CLV 1X en 2X bij hoge-snelheid DVD-RW

CLV 4X, 8X, 12X en 16X voor CD-R

CLV 4X voor CD-RW

CLV 4X en 8X bij hoge-snelheid CD-RW

• Maximale leessnelheid

CAV 12X voor DVD-ROM (enkellaags)

CAV 8X voor DVD-ROM (dubbellaags)

CAV 6X voor DVD-R, DVD-RW

CAV 32X voor CD-ROM, CD-R, CD-RW

• Buffergeheugen:
  2 MB (schrijven/lezen)
  • IDE gegevensoverdracht:
  PIO modus 4/Multi Word DMA modus 2/Ultra DMA modus 2
• Ondersteund video-CD
• 5,25-inch inbouwtype, halve hoogte
• Stereo audio-uitgang
• Hoofdtelefoonuitgang en hoofdtelefoon-volumeregelaar
  • LCD kantelservomechanisme
• Horizontale/verticale opstelling mogelijk
  • Laag vibratiemechanisme door DRA-systeem
• Ondersteund CD-tekstformaat

Discformaat (lezen/schrijven)

• DVD enkellaags/dubbellaags/120 mm disc/80 mm disc
- DVR-R (voor schrijven alleen 650 nm disc voor algemene toepassingen)
- Hoge-snelheid DVD-R (4X-SPEED DVD-R revisie 1.0)
• DVD-RW
• Hoge-snelheid DVD-RW (2X-SPEED DVD-RW revisie 1.0)
- CD-ROM modus 1
• CD-ROM XA modus 2 (vorm 1, vorm 2)
- Foto-CD (enkele en meervoudige sessie)
- CD-DA
- CD-Extra (CD PLUS)
- CD-R
• CD-RW, hoge-snelheid CD-RW

Opmerking:

Voor schrijven is een speciaal toepassingsprogramma nodig dat het betreffende formaat ondersteund.

De regiocode kan SLECHTS 5 maal worden gewijzigd, inclusief de 1ste instelling. De 5de instelling is PERMANENT en kan niet meer worden veranderd. Let daarom goed op wanneer u de regiocode wijzigt.

- Regiocodes zijn een onderdeel van de DVD-standaard. DVD-discs zijn echter niet altijd van een regiocode voorzien. DVD-discs zonder regiocodes kunnen op alle spelers worden afgespeeld.

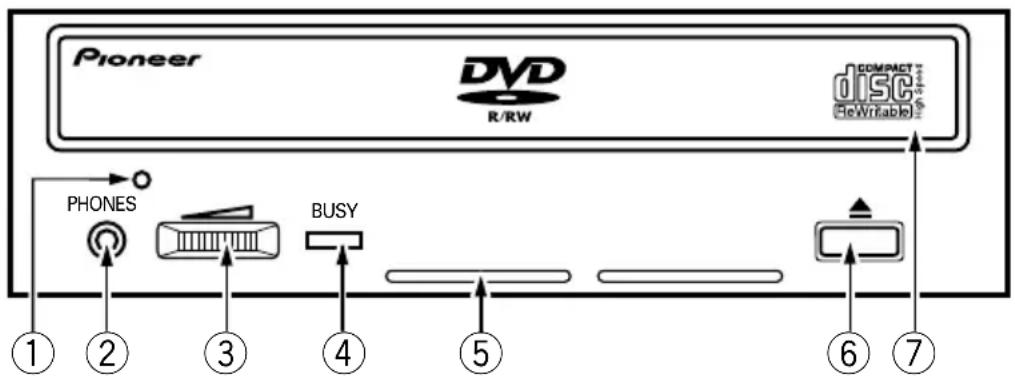

VOORAANZICHT

Pioneer DVD R/RW COMPACT DISC ReWritable PHONES BUSY ① ② ③ ④ ⑤ ⑥ ⑦

①Gat voor geforceerd uitwerpen

Druk met een dun staafje in dit gat om de lade naar buiten te laten komen, indien deze niet naar buiten komt bij indrukken van de uitwerptoets. Bij normale omstandigheden moet altijd de uitwerptoets worden gebruikt. Wanneer u gebruik maakt van dit gat, moet u ervoor zorgen dat de stroomvoorziening van het station is uitgeschakeld en dan minimaal 1 minuut wachten zodat de disc volledig tot stilstand is gekomen.

②Hoofdtelefoonaansluiting (PHONES)

Op deze stereo ministekkerbus kan een hoofdtelefoon worden aangesloten.

Zet de volumeregelaar in de minimumstand voordat u de hoofdtelefoon aansluit.

De audio-uitgang op het achterpaneel is ook actief wanneer er een hoofdtelefoon is aangesloten.

③Volumeregelaar

Gebruik deze regelaar voor het instellen van het volume van de hoofdtelefoon.

Draai de regelaar naar rechts om het volume van de hoofdtelefoon te verhogen en naar links om het volume te verlagen.

④Bezig-indicator (BUSY)

Deze indicator geeft de bedrijfsstatus aan.

Tijdens lezen Licht

Tijdens schrijven Licht

⑤Ventilatie-openingen

Zorg dat dit gedeelte niet geblokkeerd is.

⑥Uitwerptoets (▲)

Druk op deze toets om een disc te plaatsen of verwijderen.

⑦Disc-lade

Open de disc-lade door op de uitwerptoets te drukken en plaats vervolgens een CD of DVD-disc met het label naar boven in de lade. Druk nogmaals op de uitwerptoets of duw tegen de voorkant van de lade om deze te sluiten.

Probeer de disc-lade niet met geweld naar buiten te trekken.

Voorzorgsmaatregelen bij het weergeven van 8-cm discs

Een 8-cm disc kan niet worden weergegeven, ook wanneer een adapter is aangebracht, wanneer het station in de verticale stand staat.

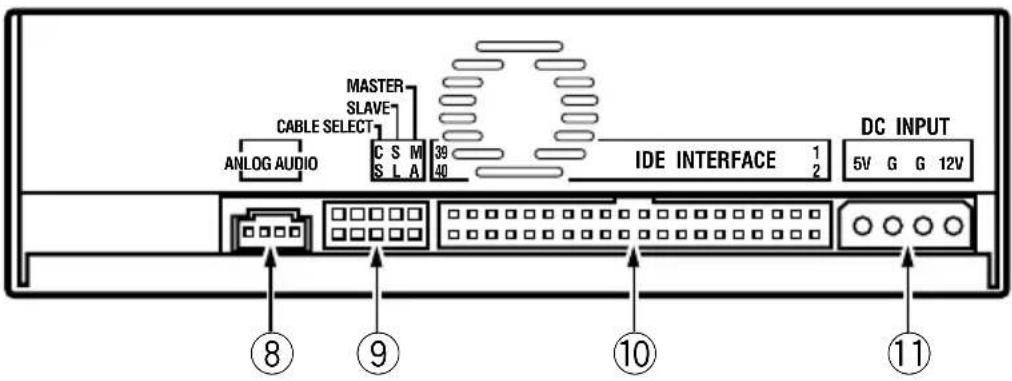

ACHTERAANZICHT

ANLOG AUDIO CABLE SELECT MASTER SLAVE C S M S L A 39 40 IDE INTERFACE 1 2 DC INPUT 5V G G 12V ⑧ ⑨ ⑩ ⑪

⑧ Audio-uitgang

Deze uitgang stuurt een analoog audiosignaal uit.

De connector is compatibel met "Molex 70553". Gebruik een geschikte aansluitkabel.

Pin Naam Functie
1	L	Audio-uitgangssignaal, linker kanaal
2 G Aarde
3 G Aarde
4 R Audio-uitgangssignaal, rechter kanaal

⑨ Apparaat-configuratiejumper

De schakelaar is ingeschakeld (ON) wanneer de jumper is geplaatst.

Zorg dat het station is uitgeschakeld voordat u de instelling van de jumper wijzigt.

Bij het verlaten van de fabriek is pin # 1 op ON ingesteld.

Pin Naam Functie
1 MA	ON Het station wordt in de master-modus gebruikt.
2 SL	ON Het station wordt in de slave-modus gebruikt.
3 CS	ON Gebruik van de Cable Select functie.
4 Gereserveerd
5 Gereserveerd

Dit is een 40-pins I/O connector volgens de ATA specificaties.

⑪ Gelijkstroomingang

Pin Naam		Functie
1	+12 Spanningsingang voor +12 V gelijkstroom
2	G Aarde
3	G Aarde
4 +5	Spanningsingang voor +5 V gelijkstroom

①Schakel de personal computer uit, trek de stekker uit het stopcontact en verwijder de afdekkap of het voorpaneel.
②Verwijder het afdekpaneel van een leeg 5,25-inch stationsvak.
③ Bevestig de montage-schuifrails aan de zijkanten van het station. (Neem contact op met de winkel waar u de computer hebt gekocht of met de fabrikant van de computer indien u niet weet of het gebruik van schuifrails nodig is.)
④Schuif het station in de opening van de computer.
⑤Raadpleeg voor eventuele verdere montagestappen de handleiding van de computer.

• Gebruik montageschroeven met een lengte van 5 mm of minder. Bij gebruik van langere schroeven kan het station worden beschadigd.
• Als de montageschroeven niet goed vastzitten e.d., kunnen de trillingen van de ronddraaiende disc stoorgeluiden veroorzaken. Zorg er daarom voor dat de schroeven stevig zijn vastgedraaid.

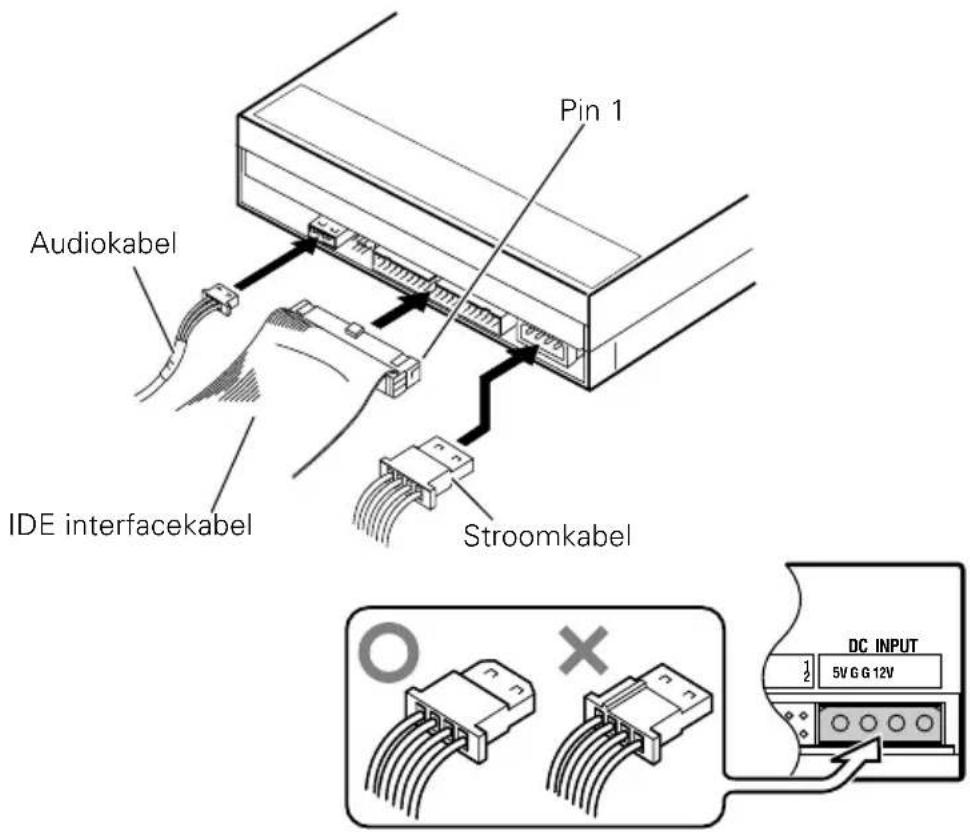

Pin 1 Audiokabel IDE interfacekabel Stroomkabel DC INPUT 5V GG 12V

●Schakel de personal computer uit.

- Sluit de stroomkabel van de computer aan. Let erop dat de stekker correct is uitgelijnd.

- Sluit de IDE interfacekabel aan. Let erop dat pin 1 van de IDE connector van het station juist met pin 1 van de kabel wordt verbonden.

- Wanneer een geluidskaart wordt gebruikt, moet de audio-uitgang met behulp van een audiokabel met de geluidskaart worden verbonden.

Gebruik dit apparaat uitsluitend op de interne stroomvoorziening van de personal computer waarin het apparaat is ingebouwd. Het apparaat mag nooit op een andere stroombron worden aangesloten.

[Positie]

Dit station is geschikt voor gebruik in horizontale en verticale positie.

[Disc-formaat]

- 12 cm / 8 cm*

* 8-cm discs kunnen niet gebruikt worden wanneer het station verticaal staat.

[Gegevensoverdrachtsnelheid]

Gegevens lezen (blijvende snelheid)

(13,7 - 32X CAV modus met 16-blokken overdracht)

Gegevens schrijven (blijvende snelheid)

DVD Ca. 5,54 MBytes/sec. (4X op DVD-R)

CD Ca. 2,46 MBytes/sec. (16X op CD-R)

Host-interface specificatie

PIO modus 4, Multi Word DMA modus 2 16,6 MB/sec.

Ultra DMA modus 2 33,3 MBytes/sec.

- De gegevensoverdrachtsnelheid kan beïnvloed worden door de toestand van de disc (krassen enz.)

[Toegangstijd/zoektijd]

Toegangstijd (random gemiddelde)

DVD-ROM 140 ms CD-ROM 130 ms

Zoektijd (random gemiddelde)

DVD-ROM 120 ms CD-ROM 100 ms

[Audiogegevens]

Lijnuitgang 0,7 ± 0,1 Vrms (bij 10 kΩ belasting)

Hoofdtelefoonuitgang 0,7 ± 0,2 Vrms (bij 32 Ω belasting)

[Overige]

Stroomvoorziening +12 V gelijkstroom, 0,6 A

+5 V gelijkstroom, 1,1 A

Afmetingen 148(B) x 42,3(H) x 198(D) mm

(inclusief voorpaneel)

Gewicht 1,1 kg

Bedrijfstemperatuur +5°C tot 45°C

Bedrijfsvochtigheid 5% tot 85% (geen condensatie)

Opslagtemperatuur -40^ tot +60^

Opslagvochtigheid 5% tot 90% (geen condensatie)

[Toebehoren]

- Kortsluitjumper x 1

- Audiokabel x 1

- Montageschroef x 4

- Gebruiksaanwijzing x 1

OPMERKING:

- Wijzigingen in ontwerp en technische gegevens op grond van verbeteringen voorbehouden, zonder voorafgaande kennisgeving.

Uitgegeven door Pioneer Corporation.

Alle rechten voorbehouden.
