DVR106 - Dvd プレーヤー PIONEER - 無料のユーザーマニュアル

製品タイプ	内蔵DVDドライブ
ブランド	パイオニア
モデル	DVR106
形状	5.25インチ ハーフハイト
寸法 (幅 x 高さ x 奥行き)	148 x 42.3 x 198 mm
重量	1.1 kg
電源	+12 VDC 0.6A / +5 VDC 1.1A (PC経由)
ホストインターフェース	IDE (PIOモード4, マルチワードDMAモード2, Ultra DMAモード2)
バッファサイズ	2MB (書き込み/読み取り)
最大読み取り速度 (DVD)	12倍速 (CAV) (DVD-ROM シングルレイヤー)
最大読み取り速度 (CD)	32倍速 (CAV) (CD-ROM)
書き込み速度 (DVD-R)	1倍速, 2倍速 (CLV)
書き込み速度 (DVD-R 高速)	1倍速, 2倍速, 4倍速 (CLV)
書き込み速度 (CD-R)	4倍速, 8倍速, 12倍速, 16倍速 (CLV)
対応ディスクフォーマット (読み取り)	DVD-ROM (シングル/デュアルレイヤー), DVD-R, DVD-RW, DVD+R, DVD+RW, CD-ROM, CD-R, CD-RW, CD-DA, CD-Extra, CD Photo, CD Text
対応ディスクフォーマット (書き込み)	DVD-R, DVD-R 高速, DVD-RW, DVD-RW 高速, DVD+R, DVD+R 高速, DVD+RW, CD-R, CD-RW, CD-RW 高速
オーディオ出力	アナログステレオ (Molex 70553 コネクタ)
オーディオ出力レベル	0.7±0.1 Vrms (10kΩ負荷)
動作姿勢	水平または垂直 (8cmディスクは垂直では不可)
動作温度	+5°C～+45°C
動作湿度	5%～85% (結露なきこと)
レーザークラス	クラス1を超える (可視及び不可視) - 開けられません
メンテナンスと清掃	湿った布のみ、化学薬品は使用しないでください
付属品	ジャンパピン x1, オーディオケーブル x1, 取付ネジ x4, 取扱説明書

よくある質問 - DVR106 PIONEER

パイオニア DVR-106 ドライブをパソコンに取り付ける方法は？

パソコンの電源を切り、電源コードを抜きます。ケースカバーと5.25インチベイのパネルを取り外します。必要に応じてレールを取り付け、ドライブを挿入してネジで固定します（ネジ長さ5mm以下）。IDEインターフェースケーブル（ピン1を合わせる）、電源ケーブル（極性に注意）、および必要に応じてオーディオケーブルをサウンドカードに接続します。

このドライブで読み取り・書き込みできるディスクの種類は？

このドライブは、DVD-ROM、DVD±R/RW、CD-ROM、CD-R/RW、CD-DA、CD-Extra、CD Photo、CD Text の読み取りが可能です。書き込みは、DVD-R (1倍速/2倍速)、DVD-R 高速 (最大4倍速)、DVD-RW、DVD+R (2.4倍速)、DVD+RW、CD-R (最大16倍速)、CD-RW (最大10倍速) に対応しています。

リージョンコードの変更方法は？

リージョンコードは 最大5回まで 変更できます (最初の設定を含む)。5回目の変更で固定されます。注意: リージョンコードのないディスクはすべての機器で再生可能です。

ディスクトレイが開かない場合の対処法は？

ドライブ前面の 強制イジェクト穴 を使用します。硬い棒を挿入して押し、手動で排出します。電源が切れており、ディスクの回転が停止していることを確認してください (1分以上待つ)。

8cmディスクは使用できますか？

はい、8cmディスクは対応していますが、水平設置時のみ です。垂直設置では、アダプターを使用しても読み取れません。

ドライブとディスクの清掃方法は？

筐体は 湿った布 で拭いてください (液体、スプレー、アルコールは使用しないでください)。ディスクは、柔らかい布で中央から外側に向かって拭いてください。クリーナーや帯電防止剤は絶対に使用しないでください。

BUSYランプが点灯したままですが、正常ですか？

はい。BUSYランプは 読み取り および 書き込み 中に点灯します。動作せずに点灯し続ける場合は、接続を確認するかシステムを再起動してください。

振動を防ぐための取り付け上の注意点は？

ネジの長さは5mm以下を使用し、しっかりと締めて振動によるノイズを防ぎます。ドライブがケースに確実に固定されていることを確認してください。

ドライブは垂直に設置できますか？

はい、水平および垂直の両方に対応しています。ただし、8cmディスクは水平時のみ動作します。設置場所の換気が十分であることを確認してください。

結露が発生した場合の対処法は？

ドライブを低温の場所から高温の場所に移動させると、結露が発生し性能が低下する可能性があります。電源を入れる前に 1～2時間放置して 温度に慣らしてください。

使用説明書 DVR106 PIONEER

このたびは、パイオニアの製品をお買い求めいただきましてまことにありがとうございます。本機の性能を十分に発揮させて効果的にご利用いただくために、この取扱説明書をよくお読みになり、正しくお使いください。特に「安全上のご注意」は必ずお読みください。なお、「取扱説明書」は、必ず保管してください。

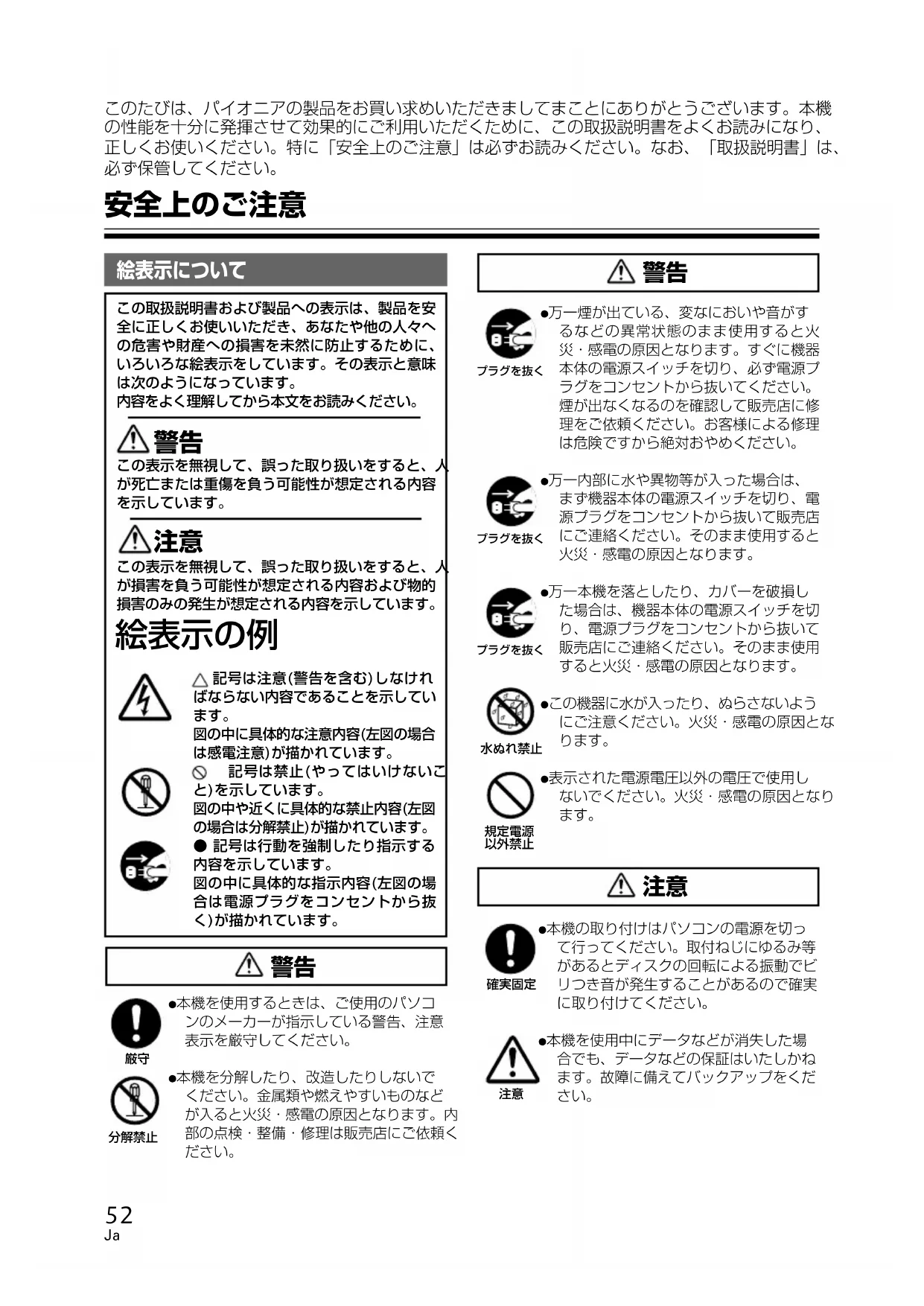

安全上のご注意

絵表示について

この取扱説明書および製品への表示は、製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために、いろいろな絵表示をしています。その表示と意味は次のようになっています。

内容をよく理解してから本文をお読みください。

警告

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。

注意

この表示を無視して、誤った取り扱いをすると、人が損害を負う可能性が想定される内容および物的損害のみの発生が想定される内容を示しています。

絵表示の例

△ 記号は注意(警告を含む)しなければならない内容であることを示しています。

図の中に具体的な注意内容(左図の場合は感電注意)が描かれています。

⑧ 記号は禁止(やってはいけないこと)を示しています。

図の中や近くに具体的な禁止内容(左図の場合は分解禁止)が描かれています。

● 記号は行動を強制したり指示する内容を示しています。

図の中に具体的な指示内容(左図の場合は電源プラグをコンセントから抜く)が描かれています。

警告

厳守

分解禁止

- 本機を使用するときは、ご使用のパソコンのメーカーが指示している警告、注意表示を厳守してください。

- 本機を分解したり、改造したりしないでください。金属類や燃えやすいものなどが入ると火災・感電の原因となります。内部の点検・整備・修理は販売店にご依頼ください。

警告

プラグを抜く

- 万一煙が出ている、変なにおいや音がするなどの異常状態のまま使用すると火災・感電の原因となります。すぐに機器本体の電源スイッチを切り、必ず電源プラグをコンセントから抜いてください。煙が出なくなるのを確認して販売店に修理をご依頼ください。お客様による修理は危険ですから絶対おやめください。

プラグを抜く

- 万一内部に水や異物等が入った場合は、まず機器本体の電源スイッチを切り、電源プラグをコンセントから抜いて販売店にご連絡ください。そのまま使用すると火災・感電の原因となります。

プラグを抜く

- 万一本機を落としたり、カバーを破損した場合は、機器本体の電源スイッチを切り、電源プラグをコンセントから抜いて販売店にご連絡ください。そのまま使用すると火災・感電の原因となります。

水ぬれ禁止

- この機器に水が入ったり、ぬらさないようにご注意ください。火災・感電の原因となります。

規定電源 以外禁止

- 表示された電源電圧以外の電圧で使用しないでください。火災・感電の原因となります。

注意

確実固定

●本機の取り付けはパソコンの電源を切って行ってください。取付ねじにゆるみ等があるとディスクの回転による振動でビリつき音が発生することがあるので確実に取り付けてください。

注意

- 本機を使用中にデータなどが消失した場合でも、データなどの保証はいたしかねます。故障に備えてバックアップをください。

■ホコリの多い場所や、高温・多湿の場所では使用しないでください。

■振動や衝撃の加わらないようにしてください。

■本機をシステムに組み込む際は、必ず本機とシステムの電源を切った状態で行ってください。

■異物や水が入らないよう注意してください。

■必ず、指定した電源に接続してください。

■動作中に本機を動かしたり持ち上げたりしないでください。

■結露に注意してください。結露した場合は、1～2 時間程度放置してから使用してください。

■内部点検や改造はお止めください。

■ご使用中に本機から異常な音やにおいがしたときは、必ず電源を切ってから、点検を受けてください。

■本機の外観の清掃は柔らかい布で乾拭きしてください。汚れがひどい場合は中性洗剤を水で5～6倍に薄め、柔らかい布を浸してよく絞った後、汚れを拭き取り、その後乾いた布で拭いてください。ベンジン、シンナー、アルコール、殺虫剤等の揮発性の薬品をかけると表面が侵されることがありますので、使用しないでください。

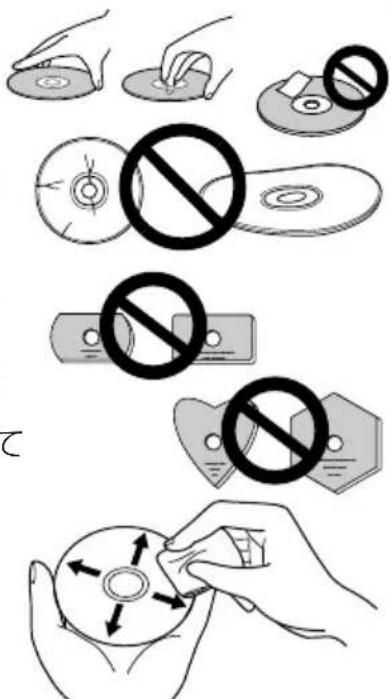

- 信号面（光沢面）に触ったりキズをつけないでください。

- ディスクを持つときは両端か穴と端を持ってください。

●ディスクに紙やラベルを貼らないでください。

- ひびの入ったディスクや大きくそったディスクは使用しないでください。機器が故障する原因となります。

- 特殊な形（ハート形や六角形等）や規格外のディスクを使用しないでください。故障の原因となることがあります。

- ディスクにほこりや指紋がついているときは、柔らかい布で内周から外周へ放射状に拭いてください。円周に沿って拭かないでください。

- レコードスプレーや静電防止剤を使用しないでください。 ディスクにダメージを与えることがあります。

ディスクを保管する際は、必ずディスクケースに入れ、使用する前に記録面に汚れやほこりが付いていないことを確認してください。

●書き込み速度 CLV 1×、2× (DVD-R)

CLV 1×、2×、4× (High-Speed DVD-R)

CLV 1 × (DVD-RW)

CLV 1×、2× (High-Speed DVD-RW)

CLV 2.4× (DVD+R)

CLV 2.4×、4× (High-Speed DVD+R)

CLV 2.4× (DVD+RW)

CLV 4×、8×、12×、16× (CD-R)

CLV 4× (CD-RW)

CLV 4×、10× (High-Speed CD-RW)

●最大読み出し速度 CAV 12× (DVD-ROM single)

CAV 8× (DVD-ROM dual)

CAV 6× (DVD-R、DVD-RW、DVD+R、DVD+RW)

CAV 32× (CD-ROM、CD-R、CD-RW)

●バッファサイズ 2MB（書き込み／読み出し）
- IDEデータ転送モード PIO Mode 4/Multi Word DMA Mode 2/Ultra DMA Mode 2
- ビデオCD対応
- 5.25インチハーフハイト内蔵型
- ステレオオーディオ出力
- LCDチルトサーボ機構
●水平／垂直使用可
- DRAシステム低振動機構
- CD TEXT対応

対応フォーマット

●DVD single layer/dual layer/12cm ディスク/8cm ディスク
●DVD-R（書き込み時650nm波長記録一般用ディスクのみ）
●High-Speed DVD-R（4倍速DVD-R Version 1.0）
•DVD-RW
●High-Speed DVD-RW (2倍速DVD-RW Version 1.0)
●DVD+R (Version 1.0)
●High-Speed DVD+R（4倍速DVD+R Version 1.1）
●DVD+RW (Version 1.1)
- CD-ROM Mode 1
- CD-ROM XA Mode 2 (form 1, form 2)
- フォトCD（シングル、マルチセッション）
- CD-DA
- CD-Extra (CD PLUS)
-CD-R
- CD-RW、High-Speed CD-RW

ご注意

上記フォーマットに対応したアプリケーションが必要です。

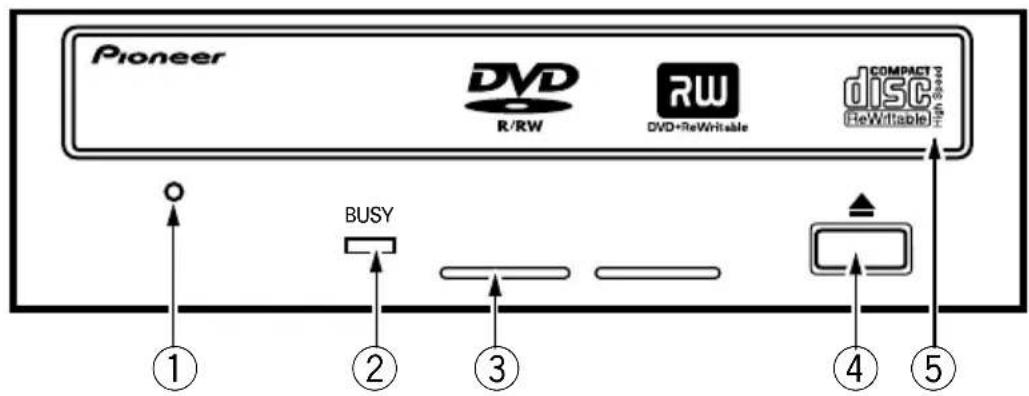

前面部

イジェクトボタンを押してもディスクトレイが開かない場合に、細長い棒をこの穴に挿入することによりディスクトレイを開けます。通常は、イジェクトボタンを押してディスクトレイを開けてください。強制イジェクト穴を使用する場合は、必ず電源を切り、ディスクの回転が止まるまで1分以上待ってからにしてください。

② ビジーインジケーター (BUSY)

動作状態が以下のように表示されます。

読み取り中 点灯

書き込み中 点灯

③通風孔

ここをふさがないでください。

④イジェクトボタン（▲）

ディスクトレイを開閉します。

⑤ディスクトレイ

イジェクトボタンを押してディスクトレイを開け、ラベル面を上にしてCDまたはDVDディスクを溝に合わせて置きます。

イジェクトボタンを押すか、トレイの前面を軽く押してトレイを閉じます。

ディスクトレイを無理やり引き出さないでください。

8cmディスクの使用について

本機を垂直に設置したときは、ディスクに8cmアダプターを装着しても8cmディスクを使用できません。

リージョン（地域）コードについて

このドライブの地域コードの変更は（初回の設定を含め）5 回しか行えませんので（5 回目の変更が最終の地域コードとして固定されています）、変更を行う際には十分に注意してください。

- 地域コードは、DVD規格の一部です。しかし、地域コードはDVDディスクの随意科目ですので、地域コードを規定していないDVDディスクはすべてのプレーやで再生できます。

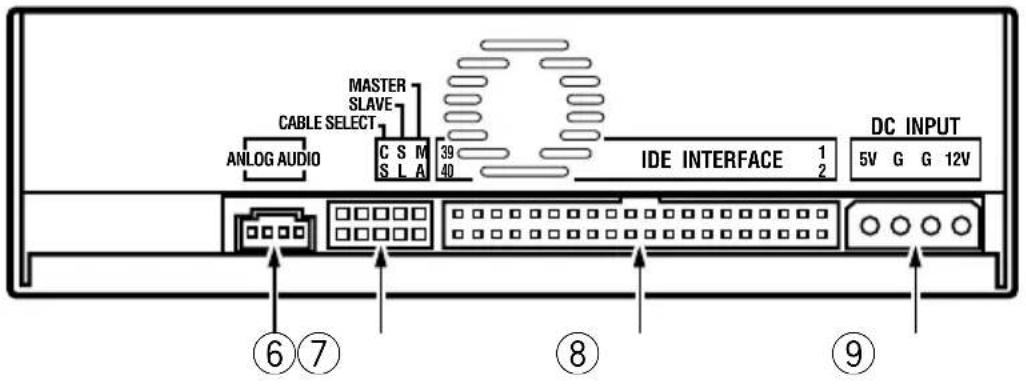

後面部

ANLOG AUDIO CABLE SELECT MASTER SLAVE C S M S L A 39 40 IDE INTERFACE 1 2 DC INPUT 5V G G 12V ⑥⑦ ⑧ ⑨

⑥オーディオアウトプット端子

アナログオーディオ送出用コネクタです。モレックス 70553 を使用していますので接続ケーブルはそれに適合したものを選択してください。

ピン	名称	機能
1	L オーディオ出力(Lch)
2	G	接地
3	G	接地
4	R オーディオ出力(Rch)

⑦ディバイスコンフィギュレーションジャンパー

短絡ソケットを取り付けるとONに設定されます。ジャンパーの設定を変える時は必ず電源を切ってください。ピン1は工場出荷時にはONに設定されています。

ピン	名称	機能
1	MA	ON	ドライブがマスターモードで使用されます。
2	SL	ON	ドライブがスレーブモードで使用されます。
3	CS	ON	ケーブル選択動作に使います。
4		予備(RESERVED)
5		予備(RESERVED)

⑧ホストIDEインターフェース

ATA仕様に準拠する40ピンI/Oコネクタです。

⑨ DC INPUT端子

DC+5Vおよび+12V電源の入力です。

ピン	名称	機能
1	+12	DC+12V電源入力
2	G	接地
3	G	接地
4	+5	DC+5V電源入力

①コンピュータの電源を切り、電源コードをA Cコンセントからはずしてから、カバーまたはフロントパネルを取り外します。
②5.25インチスロット前面に付けられているブランクパネルを外します。
③ドライブに固定用スライドレールを取り付けます。（スライドレールが必要な場合は販売店またはコンピュータメーカーにお問い合わせください。）
④ ドライブをスロット内に挿入してください。
⑤固定が必要な場合にはコンピュータの取扱いマニュアルに従って固定してください。
- 取付け用ネジは5 m m 以下のものを使用してください。長いネジを使用した場合はドライブが損傷を受ける場合があります。
- 取付ネジにゆるみ等があると、ディスクの回転による振動でビリつき音が発生することがあるので、確実に取り付けてください。

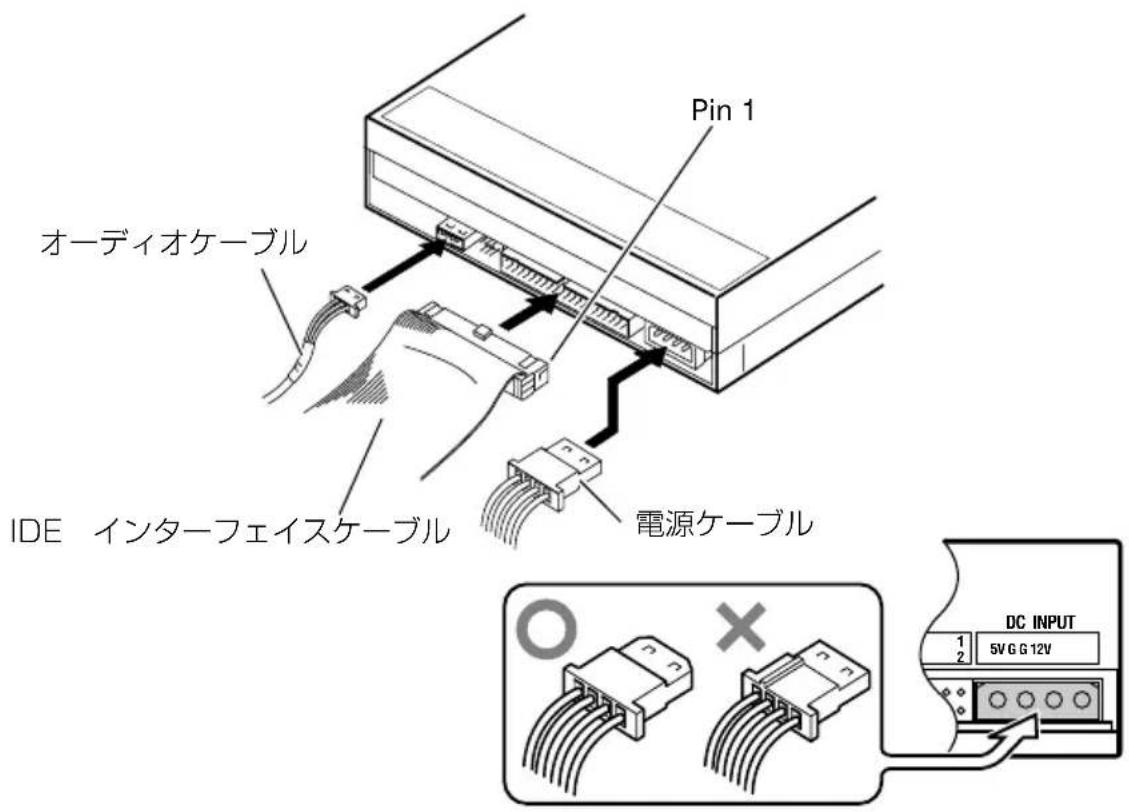

Pin 1 オーディオケーブル IDE インターフェイスケーブル 電源ケーブル DC INPUT 1 2 5V G G 12V

- コンピュータの電源を切ります。

- コンピュータからの電源ケーブルを接続します。接続時はケーブルの極性に注意してください。

●I D E インターフェイスケーブルを接続します。この時ドライブのI D E コネクタのpin 1にケーブルのpin 1が正しく接続されていることを確認してください。

- サウンドボードを使用する場合は、オーディオアウトプット端子とサウンドボードの間をオーディオケーブルで接続します。

ケーブルを接続する時は必ずコンピュータの電源を切ってから行ってください。本機の電源は必ず接続されているコンピュータからとってください。コンピュータの内蔵電源以外は使用しないでください。

[設置]

本機は水平／垂直設置用です。

[ディスクサイズ]

12 cm/ 8cm*

*垂直設置時は8 cmディスクを使用できません。

[転送レート]

データ読み取り（サスティンド）

DVD Max. 16.62 MB/s

CD Max. 4.92 MB/s

- 転送レートはディスクの状態により低下します（キズ等）。

[アクセスタイム/シークタイム]

アクセスタイム（ランダム平均）

DVD-ROM 140 ms CD-ROM 130 ms

シークタイム（ランダム平均）

DVD-ROM 120 ms CD-ROM 100 ms

[オーディオ出力]

ライン出力 0.7 ±0.1 Vrms (10 kΩ負荷時)

[その他]

電源 DC +12 V, 0.6 A

DC +5 V, 1.1 A

外形寸法 148 (幅) x 42.3 (高さ) x 198 (奥行) mm

(フロントパネルを含む)

質量 1.1 kg

動作温度 +5℃ \~ +45℃

動作湿度 5% \~ 85% (結露のないこと)

保存温度 -40^ +60^

保存湿度 5%～90%(結露のないこと)

[付属品]

短絡ソケット × 1

オーディオケーブル x 1

取付ネジ × 4

取扱説明書 x 1

- 仕様および外観は改良のため予告なく変更する場合があります。
