Tipo di prodotto	Lettore DVD
Marca	Pioneer
Modello	DV-120-K
Dimensioni (L x A x P)	360 mm x 42 mm x 202 mm
Peso	1,3 kg
Alimentazione	CA 220 V - 240 V, 50/60 Hz
Consumo energetico	11 W (in funzione), 0,6 W (standby)
Dischi riproducibili	DVD-Video, DVD-R/-RW/-R DL, DVD+R/+RW/+R DL, Video CD, Super VCD, Audio CD, CD-R/-RW
Formati file riproducibili	DivX (.divx/.avi), JPEG (.jpg/.jpeg), MP3 (.mp3), WMA (.wma)
Uscite video	Video composito (RCA), Video component (Y Cb/Pb Cr/Pr), SCART (connettore AV)
Uscite audio	Audio analogico stereo (RCA), Audio digitale coassiale
Porta USB	1 x USB (anteriore) per riproduzione e registrazione da CD a USB
Codice regione	2 (DVD-Video)
Funzionalità audio	Sound Retriever, Equalizzatore (Rock/Pop/Live/Dance/Techno/Classic/Soft), Virtual Surround, DRC audio, Miglioramento dialoghi
Regolazioni video	Nitidezza, Luminosità, Contrasto, Gamma, Tonalità, Livello crominanza
Funzioni di riproduzione	Riproduzione programmata, Ripeti, Casuale, Ripeti A-B, Modalità ricerca
Funzioni speciali	Registrazione da CD a USB (MP3), KURO LINK (non su DV-120-K), Blocco genitori, Spegnimento automatico
Telecomando	Incluso con batteria (AA x2)
Temperatura operativa	da +5 °C a +35 °C
Umidità operativa	dal 5% all'85% (senza condensa)
Accessori	Telecomando, cavo audio/video, cavo di alimentazione, batterie, carta di garanzia, istruzioni per l'uso

Domande frequenti - DV-120-K PIONEER

Quali tipi di dischi può riprodurre il Pioneer DV-120-K?

Il lettore supporta DVD-Video, DVD-R/-RW/-R DL (modalità Video e VR), DVD+R/+RW/+R DL, Video CD (incluso Super VCD), Audio CD e dischi CD-R/-RW. Riproduce anche file DivX, JPEG, MP3 e WMA da dischi o dispositivi USB.

Come collego il DV-120-K al mio televisore?

È possibile collegarlo utilizzando il cavo audio/video incluso (video giallo, audio bianco/rosso) agli ingressi compositi, un cavo SCART AV (disponibile in commercio) o cavi video component (Y, Pb, Pr). Per la migliore qualità, utilizzare component o SCART. Nota: questo modello non ha uscita HDMI.

Perché il telecomando non funziona?

Per prima cosa, verificare che le batterie siano inserite correttamente (segni di polarità) e non siano scariche. Sostituirle se necessario. Assicurarsi che non vi siano ostacoli tra il telecomando e il sensore (entro 7 m). Evitare luce solare diretta o luce artificiale intensa sul sensore. Se ancora non funziona, ripristinare il lettore scollegando il cavo di alimentazione per alcuni secondi.

Posso registrare CD audio su una chiavetta USB?

Sì. Inserire un CD audio e un dispositivo USB nella porta USB anteriore. Premere USB REC sul telecomando per accedere a CD->USB Rec. È possibile registrare tutte le tracce o selezionare singole. Le tracce vengono salvate come file MP3 in una cartella 'PIONEER'. Assicurarsi che il dispositivo USB abbia spazio sufficiente e sia formattato come FAT16 o FAT32.

Quale codice regione utilizza questo lettore?

Il Pioneer DV-120-K ha codice regione 2 per i dischi DVD-Video. Può riprodurre dischi con numero regione '2' (incluso '2') o 'ALL' (senza regione). I dischi di altre regioni non vengono riprodotti.

Come ripristino le impostazioni predefinite di fabbrica?

Spegnere il lettore con il pulsante STANDBY/ON. Quindi, mentre si preme il pulsante ■ (STOP) sul pannello frontale, premere nuovamente STANDBY/ON. L'alimentazione si accende e tutte le impostazioni vengono ripristinate ai valori predefiniti.

Perché l'immagine appare distorta o non c'è immagine?

Controllare l'impostazione del sistema TV (NTSC/PAL/AUTO). Premere STANDBY/ON tenendo premuto ▶▶I sul pannello frontale per scorrere le modalità. Inoltre, assicurarsi che il cavo video sia collegato saldamente e che l'ingresso TV sia corretto. Se si utilizza component o SCART, verificare che l'impostazione 'AV Connector Out' corrisponda al televisore.

Posso riprodurre file da un hub USB?

No, il lettore non supporta hub USB. Collegare il dispositivo USB direttamente alla porta USB anteriore.

Cosa devo fare se si forma condensa sul lettore?

La condensa può verificarsi quando si sposta il lettore da una stanza fredda a una calda. Accendere il lettore e lasciarlo a temperatura ambiente per 1-2 ore senza riprodurre un disco. L'umidità evaporerà. Evitare di utilizzare il lettore con condensa in quanto può danneggiare la lente.

Come pulisco il lettore e i dischi?

Scollegare il cavo di alimentazione prima della pulizia. Utilizzare un panno morbido per il lettore; per lo sporco ostinato, utilizzare un panno inumidito con detergente neutro diluito. Pulire i dischi dal centro verso l'esterno con un panno morbido. Non utilizzare benzene, diluenti o agenti antistatici. Non utilizzare detergenti per lenti commerciali; contattare il servizio Pioneer se la lente è sporca.

MANUALE UTENTE DV-120-K PIONEER

DVD Player Lettore per DVD

Registra il tuo prodotto su http://www.pioneer.it (o http://www.pioneer.eu) e scopri subito quali vantaggi puoi ottenere!

Operating Instructions Istruzioni per l'uso

HDMI

RW COMPATIBLE

Grazie per aver acquistato questo prodotto Pioneer.

Leggere attentamente questo manuale di istruzioni per familiarizzarsi con l'uso dell'apparecchio.

Conservare poi il manuale per ogni eventuale futuro riferimento.

IMPORTANTE

Il simbolo del lampo con terminale a forma di freccia situato all'interno di un triangolo equilatero serve ad avvisare l'utilizzatore della presenza di una "tensione pericolosa" non isolata nella struttura del prodotto che potrebbe essere di un'intensità tale da provocare scosse elettriche all'utilizzatore.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE:

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE, IN CASO DI NECESSITA, RIVOLGERSI ESCLUSIVAMENTE A PERSONALE DI SERVIZIO QUALIFICATO.

Il punto esclamativo in un triangolo equilatero serve ad avvisare l'utilizzatore della presenza di importanti istruzioni di funzionamento e manutenzione riportate nel libretto allegato al prodotto.

D3-4-2-1-1_A1_lt

AVVERTENZA

Questo apparecchio è un prodotto al laser di Classe 1, ma contiene un diodo al laser di classe superiore alla Classe 1. Per ovvi motivi di sicurezza, non togliere alcuno dei coperchi dell'apparecchio e non tentare di accedere ai dispositivi interni allo stesso. Ogni e qualsiasi intervento o riparazione devono essere effettuate solamente da personale qualificato.

PRODOTTO LASER DI CLASSE 1

D3-4-2-1-8*_C_lt

ATTENZIONE

Questo apparecchio non è impermeabile. Per prevenire pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contenitori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgocciolii, schizzi, pioggia o umidità. D3-4-2-1-3_A_lt

AVVERTENZA PER LA VENTILAZIONE

Installare l'apparecchio avendo cura di lasciare un certo spazio all'intorno dello stesso per consentire una adeguata circolazione dell'aria e migliorare la dispersione del calore (almeno 10 cm sulla parte superiore, 10 cm sul retro, e 10 cm su ciascuno dei lati).

ATTENZIONE

L'apparecchio è dotato di un certo numero di fessure e di aperture per la ventilazione, allo scopo di garantirne un funzionamento affidabile, e per proteggerlo dal surriscaldamento. Per prevenire possibili pericoli di incendi le aperture non devono mai venire bloccate o coperte con oggetti vari (quali giornali, tovaglie, tende o tendaggi, ecc.), e l'apparecchio non deve essere utilizzato appoggiandolo su tappeti spessi o sul letto.

ATTENZIONE

Prima di collegare per la prima volta l'apparecchio alla sorgente di alimentazione leggere attentamente la sezione che segue.

La tensione della sorgente di elettricità differisce da Paese a Paese e da regione a regione. Verificare che la tensione di rete della zona in cui si intende utilizzare l'apparecchio sia quella corretta, come indicato sul pannello posteriore dell'apparecchio stesso (ad es.: 230 V o 120 V). D3-4-2-1-4_A_It

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vive (ad esempio una candela accesa, o simili). D3-4-2-1-7a_A_lt

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento:

da +5 °C a +35 °C, umidità relativa inferiore all'85 % (fessure di ventilazione non bloccate)

Non installare l'apparecchio in luoghi poco ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).

D3-4-2-1-7c*_A1_lt

D3-4-2-1-7b A It

Se la spina del cavo di alimentazione di questo apparecchio non si adatta alla presa di corrente alternata di rete nella quale si intende inserire la spina stessa, questa deve essere sostituita con una adatta allo scopo. La sostituzione della spina del cavo di alimentazione deve essere effettuata solamente da personale di servizio qualificato. Dopo la sostituzione, la vecchia spina, tagliata dal cavo di alimentazione, deve essere adeguatamente eliminata per evitare possibili scosse o folgorazioni dovute all'accidentale inserimento della spina stessa in una presa di corrente sotto tensione. Se si pensa di non utilizzare l'apparecchio per un relativamente lungo periodo di tempo (ad esempio, durante una vacanza), staccare la spina del cavo di alimentazione dalla presa di corrente alternata di rete.

D3-4-2-2-1a_A1_lt

AVVERTENZA

L'interruttore principale (○ STANDBY/ON) dell'apparecchio non stacca completamente il flusso di corrente elettrica dalla presa di corrente alternata di rete. Dal momento che il cavo di alimentazione costituisce l'unico dispositivo di distacco dell'apparecchio dalla sorgente di alimentazione, il cavo stesso deve essere staccato dalla presa di corrente alternata di rete per sospendere completamente qualsiasi flusso di corrente. Verificare quindi che l'apparecchio sia stato installato in modo da poter procedere con facilità al distacco del cavo di alimentazione dalla presa di corrente, in caso di necessità. Per prevenire pericoli di incendi, inoltre, il cavo di alimentazione deve essere staccato dalla presa di corrente alternata di rete se si pensa di non utilizzare l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza). D3-4-2-2-2a_A

Questo prodotto è destinato esclusivamente all'uso domestico. Eventuali disfunzioni dovute ad usi diversi (quali uso prolungato a scopi commerciali, in ristoranti, o uso in auto o su navi) e che richiedano particolari riparazioni, saranno a carico dell'utente, anche se nel corso del periodo di garanzia. K041_It

AVVERTIMENTO RIGUARDANTE IL FILO DI ALIMENTAZIONE

Prendete sempre il filo di alimentazione per la spina. Non tiratelo mai agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuiti o scosse elettriche. Non collocate l'unità, oppure dei mobili sopra il filo di alimentazione e controllate che lo stesso non sia premuto. Non annodate mai il filo di alimentazione né collegatelo con altri fili. I fili di alimentazione devono essere collocati in tal modo che non saranno calpestati. Un filo di alimentazione danneggiato potrebbe causare incendi o scosse elettriche. Controllate il filo di alimentazione regolarmente. Quando localizzate un eventuale danno, rivolgetevi al più vicino centro assistenza autorizzato della PIONEER oppure al vostro rivenditore per la sostituzione del filo di alimentazione. S002*_It

Informazioni per gli utilizzatori finali sulla raccolta e lo smaltimento di vecchi dispositivi e batterie esauste

(Simbolo per il prodotto)

(Esempi di simboli per le batterie)

Questi simboli sui prodotti, confezioni, e/o documenti allegati significano che vecchi prodotti elettrici ed elettronici e batterie esauste non devono essere mischiati ai rifiuti urbani indifferenziati.

Per l'appropriato trattamento, recupero e riciclaggio di vecchi prodotti e batterie esauste, fate riferimento ai punti di raccolta autorizzati in conformità alla vostra legislazione nazionale.

Con il corretto smaltimento di questi prodotti e delle batterie, aiuterai a salvaguardare preziose risorse e prevenire i potenziali effetti negativi sull'ambiente e sulla salute umana che altrimenti potrebbero sorgere da una inappropriata gestione dei rifiuti.

Per maggiori informazioni sulla raccolta e il riciclaggio di vecchi prodotti e batterie esauste, contattate il vostro Comune, il Servizio di raccolta o il punto vendita dove avete acquistato l'articolo.

Questi simboli sono validi solo nell'Unione Europea.

Per i paesi al di fuori dell'unione Europea:

Se volete liberarvi questi oggetti, contattate le vostre autorità locali o il punto vendita per il corretto metodo di smaltimento.

K058a_A1_It

01 Prima di iniziare

Contenuto della confezione ....5

Inserimento delle batterie nel telecomando ....5

02 Collegamenti

Collegamento usando un cavo audio/video ......6

Collegamento usando un cavo AV SCART ......6

Collegamento via cavo HDMI (solo DV-220V-K) ......6

03 Nome delle varie parti e funzioni

Telecomando 8

04 Riproduzione

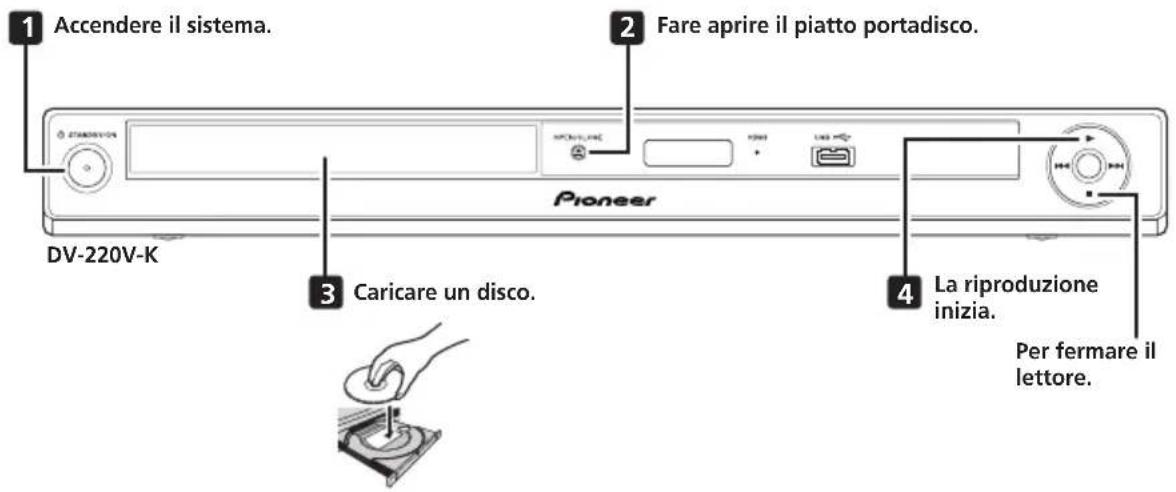

Riproduzione di dischi e file ....10

Esempio di display nella finestra del display dell'unità principale ....11

Riproduzione di file da dispositivi USB ....12

Registrazione di brani da CD audio su dispositivi USB ....12

Riproduzione in un ordine desiderato (Riproduzione programmata)....13

05 Modifica delle impostazioni

Parametri Audio Settings ....14

Parametri Video Adjust ....14

Parametri Initial Settings ....14

06 Dischi e file riproducibili

Dischi riproducibili ....16

File riproducibili ....17

07 Informazioni aggiuntive

Diagnostica 18

Tabella dei codici delle lingue e tabella dei codici di paesi ed area....22

Impostazione del sistema di colore ....23

Precauzioni per l'uso 23

Trattamento dei dischi 24

Dati tecnici 25

Prima di iniziare

Contenuto della confezione

• Telecomando
  • Cavo audio/ video
  • Cavo di alimentazione
• Batterie AA (R6) x 2
• Documento di garanzia
• Istruzioni per l'uso (questo documento)

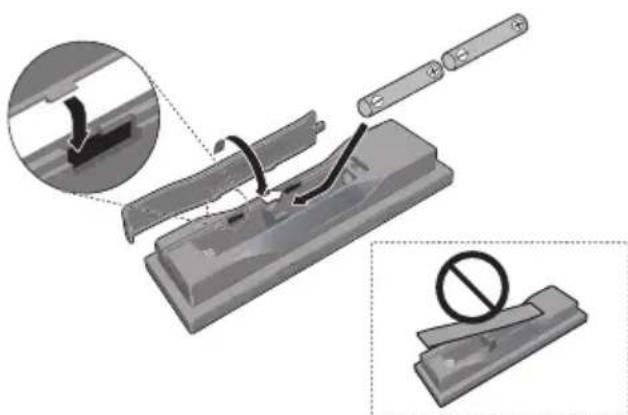

Inserimento delle batterie nel telecomando

- Aprire lo sportello posteriore ed inserire le batterie come visto nell'illustrazione che segue.

Per chiudere lo sportello posteriore, allineare la linguetta e l'incassatura, facendolo poi scivolare nella direzione indicata dalla freccia (⇒).

Note

• Non usare batterie che non siano quelle indicate. Inoltre, non usare insieme batterie vecchie e nuove.
• Nel caricare le batterie nel telecomando, fare attenzione ad orientarle correttamente seguendo le indicazioni di polarità (⊕ e ⊖).
• Non riscaldare le batterie, non smontarle e non gettarle in acqua o nel fuoco.
• Le batterie possono avere voltaggio diverso anche se hanno la stessa dimensione e forma. Non usare insieme batterie di tipo differente.
• Per evitare che perdano fluido, togliere le batterie se si pensa di non dover usare il telecomando per qualche tempo (un mese o più). Se il fluido dovesse fuoriuscire, pulire bene il vano delle batterie prima di inserire batterie nuove. Se una batteria dovesse perdere il fluido che contiene dovesse entrare in contatto con la palle, lavarlo via bene con acqua abbondante.
• Nel gettare batterie usate, rispettare le norme di legge in vigore nel vs. paese o area in tema di protezione dell'ambiente.

• AVVERTENZA

Non usare né conservare le batterie alla luce diretta del sole o in luoghi eccessivamente caldi, ad esempio all'interno di un'automobile o in prossimità di un calorifero. Le batterie potrebbero perdere liquido, surriscaldarsi, esplodere o prendere fuoco. Anche la durata e le prestazioni delle batterie potrebbero risultare ridotte.

Collegamenti

• Prima di fare o modificare collegamenti, non mancare di spegnere l'apparecchio e di scollegare il cavo di alimentazione.
• Collegare il cavo di alimentazione dopo che tutti i collegamenti fra dispositivi sono stati fatti.

Collegamento usando un cavo audio/video

Pannello posteriore del lettore (DV-220V-K)

Collegamento usando un cavo AV SCART

• È possibile scegliere il segnale video (AV Connector Out a pagina 15).
• Il connettore SCART AV emette anche i segnali audio analogici.

Pannello posteriore del lettore (DV-220V-K)

Collegamento via cavo HDMI (solo DV-220V-K)

Usando un cavo HDMI, i segnali digitali possono venire trasferiti ad un televisore HDMI compatibile con un solo cavo senza perdite di qualità del video o dell'audio. Dopo i collegamenti, regolare la risoluzione del lettore ed il colore HDMI in modo adatto al televisore HDMI compatibile. Consultare anche le istruzioni per l'uso del televisore HDMI compatibile.

- Il termine HDMI, il logo HDMI ed il termine High-Definition Multimedia Interface sono marchi di fabbrica o marchi di fabbrica depositati della HDMI Licensing, LLC.

Note

• L'interfaccia di questo lettore è stata costruita sulla base delle specifiche High-Definition Multimedia Interface.
• Se ci si collega a un dispositivo HDMI compatibile, la risoluzione appare nel display del pannello anteriore.
• La risoluzione del segnale video emesso dal terminale HDMI OUT del lettore va cambiata manualmente. Cambiare l'impostazione HDMI Resolution (a pagina 15). Possono venire memorizzare impostazioni per due unità.

- Questo lettore è progettato per il collegamento con dispositivi compatibili con HDMI. Può non funzionare bene se collegato a dispositivi DVI.

Collegamento a un televisore

Pannello posteriore del lettore (DV-220V-K)

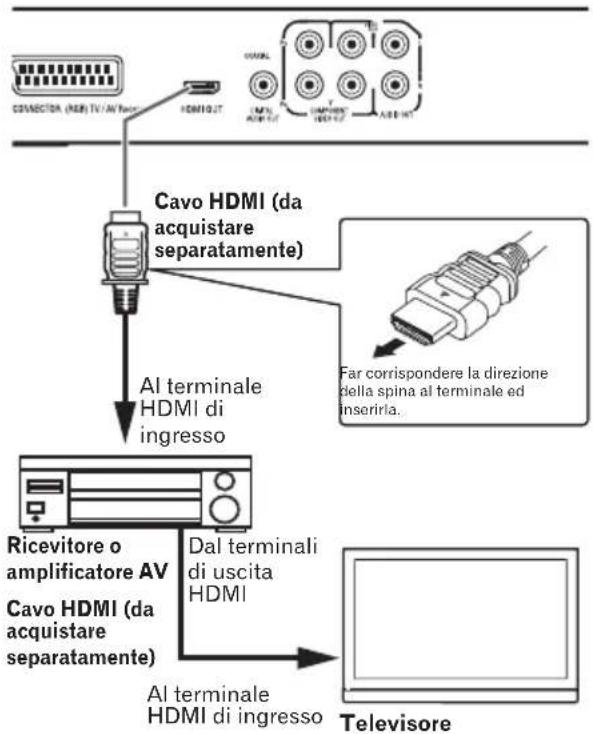

Collegamento con un ricevitore o amplificatore AV

Pannello posteriore del lettore (DV-220V-K)

Segnali audio che possono venire emessi dal terminale HDMI OUT del lettore

• Audio PCM Linear a 2 canali da 44,1 kHz a 96 kHz, 16-bit/20-bit/24-bit (compreso quello rimissato in 2 soli canali)
  • Audio Dolby Digital a 5.1 canali
  • Audio DTS a 5.1 canali
• Audio MPEG

- Prodotto su licenza dei Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi dei Dolby Laboratories.

- Fabbricato su licenza nei termini dei brevetti USA N° 5,451,942 e di altri brevetti negli USA ed in tutto il mondo rilasciati ed in attesa di rilascio. DTS e DTS Digital Out sono marchi di fabbrica depositati ed i loghi ed il simbolo DTS sono marchi di fabbrica della DTS, Inc. © 1996-2008 DTS, Inc. Tutti i diritti riservati.

Collegamento con cavi acquistati separatamente

• Il lettore può venire collegato ad un televisore o altro apparecchio usando cavi video di tipo component acquistati separatamente.
• Il lettore può venire collegato amplificatore AV o altro apparecchio usando cavi audio digitali acquistati separatamente.

Nome delle varie parti e funzioni

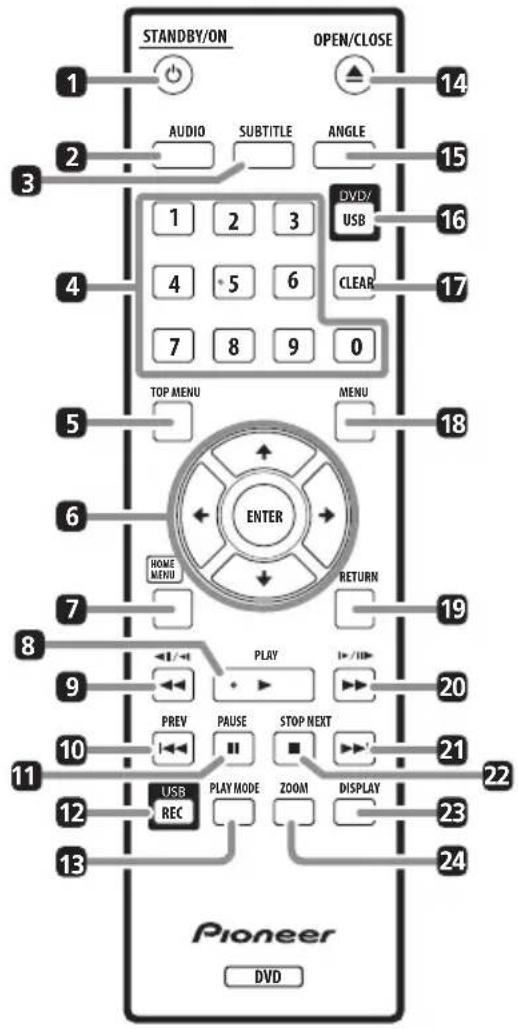

Telecomando

1 STANDBY/ON

Da premere per accendere e spegnere l'apparecchio.

2 AUDIO

Con dischi o file che contengono più stream o canali audio, questi possono venire cambiati durante la riproduzione.

3 SUBTITLE

In dischi DVD-Video o DivX che contengono sottotitoli in più lingue, i sottotitoli possono venire cambiati durante la riproduzione.

4 Pulsanti numerici (da 0 a 9)

Usare questi per specificare e riprodurre il titolo, il capitolo, il brano o file da vedere/ascoltare. Vanno usati anche per scegliere voci da schermate di menu, ecc.

5 TOP MENU

Da premere per far comparire il menu principale di un DVD-Video.

6 ↑/↓/←/→

Da usare per scegliere voci, modificare impostazioni e spostare il cursore.

ENTER

Da usare per finalizzare una scelta o una impostazione fatta.

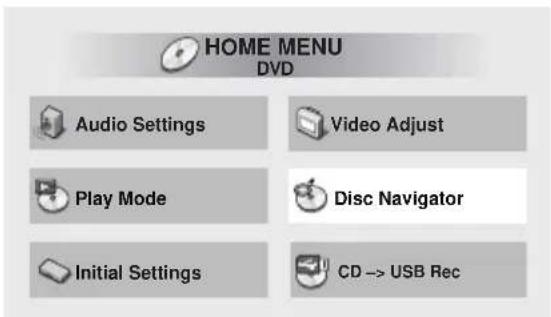

7 HOME MENU

Da premere per far comparire o scomparire il menu Home Menu.

• Audio Settings (a pagina 14)
• Video Adjust (a pagina 14)
• Play Mode (PLAY MODE a pagina 8)
• Disc Navigator (MENU a pagina 9)
• Initial Settings (a pagina 14)
• CD -> USB Rec (a pagina 12)

8 ▶ PLAY

Da premere per avviare la riproduzione.

9

• Da premere per iniziare o fare la riproduzione inversa.
• Premere nella modalità di pausa per spostarsi all'indietro di un fotogramma alla volta.
• Tenere premuto nella modalità di pausa per ottenere il rallentatore in direzione inversa.

10 PREV

Premere per tornare all'inizio del titolo, capitolo, gruppo, brano o file attualmente riprodotto. Premere due volte per passare all'inizio del titolo, capitolo, brano o file precedente.

11 II PAUSE

Da premere per portare in pausa la riproduzione. Premerlo di nuovo per riprendere la riproduzione.

12 USB REC (a pagina 12)

Premere per far comparire CD -> USB Rec.

13 PLAY MODE

Da premere per far comparire o scomparire la schermata Play Mode.

Play Mode

A-B Repeat

Repeat

Random

Program

Search Mode

A(Start Point)

B(End Point)

Off

- A-B Repeat

Una sezione da voi scelta di un file o brano viene riprodotta ripetutamente.

- Repeat

Riproduce titoli, capitolo, brani e file ripetutamente.

- Random

Riproduce titoli, capitoli o brani in ordine casuale.

• Program (a pagina 13)

Riproduce titoli, capitoli, brani o file nell'ordine in cui vengono programmati.

- Search Mode

Riproduce a partire dal numero o dal tempo specificato entro un titolo, capitolo, brano o file.

La funzione Play Mode può non funzionare con alcuni dischi o file.

14 ▲ OPEN/CLOSE

Fare aprire il piatto portadisco e caricare un disco.

15 ANGLE

Se un DVD-Video contiene più angolazioni, se ne può scegliere una durante la riproduzione.

16 DVD/USB (a pagina 12)

Da premere per scegliere la modalità DVD o USB.

17 CLEAR

Da premere per cancellare la voce scelta. Da usare ad esempio se si digita un numero scorretto.

18 MENU

• Da premere per visualizzare la schermata del menu o Disc Navigator.
• Scegliere e riprodurre il titolo, capitolo, brano o file da Disc Navigator.

Es.: Disc Navigator di DVD video

Disc Navigator: Title 01-49: --

19 RETURN

Da premere per tornare alla schermata precedente.

20

• Da premere per iniziare o far l'avanzamento rapido.
• Premere nella modalità di pausa per spostarsi in avanti di un fotogramma alla volta.
• Tenere premuto nella modalità di pausa per ottenere il rallentatore in avanti.

21 ▶▶▶I NEXT

Premere durante la riproduzione per saltare all'inizio del titolo, capitolo, brano o file successivo.

22 ■ STOP

Se ■ STOP viene premuto durante la riproduzione, il punto di interruzione viene memorizzato. Premendo

▶ PLAY la riproduzione riprende da dove era stata interrotta.

23 DISPLAY

È possibile visualizzare il tempo trascorso, il tempo rimanente ed altro.

24 ZOOM

Ingrandimento di un'immagine

Riproduzione

Riproduzione di dischi e file

• Prima di iniziare, accendere il televisore e scegliere l'ingresso adatto del televisore.
• La lingua dei messaggi sullo schermo del lettore può venire cambiata (OSD Language a pagina 15).

Esempio di display nella finestra del display dell'unità principale

Ad apparecchio spento (OFF)

A piatto portadisco aperto (OPEN)

A piatto portadisco chiuso (CLOSE)

Mentre un disco sta venendo caricato (LOAD)

Mentre un menu di titoli o un altro menu è visualizzato (TITLE)

Mentre la GUI è visualizzata o in uso (GUI)

Nel modo USB (USB)

A disco fermo (STOP)

Mentre nessun disco è caricato

Riproduzione di file da dispositivi USB

• Il lettore potrebbe non riconoscere il dispositivo USB, potrebbe non riprodurne i file o alimentare il dispositivo USB. Per dettagli, vedere Se si collega un dispositivo di memoria di massa USB a pagina 19.
• Pioneer non garantisce che tutti i file di dispositivi di memoria di massa USB verranno riprodotti o che i dispositivi di memoria di massa USB verranno tutti alimentati. Tenere anche presente che Pioneer non accetterà la responsabilità per perdite di file da dispositivi di memoria di massa USB causate da questo lettore.

1 Accendere il sistema.

Premere Ⓧ STANDBY/ON.

2 Passaggio alla modalità USB.

Premere DVD/USB.

USb viene visualizzato nel display del pannello anteriore.

3 Collegamento di dispositivi di memoria di massa USB.

Disc Navigator appare automaticamente.

Pannello anteriore del lettore (DV-220V-K)

4 La riproduzione inizia.

Usare ↑/↓/ ←/→ per scegliere il file, poi premere ENTER.

• Prima di rimuovere il dispositivo USB, spegnere questa unità.
• La modalità USB di ingresso permane fino alla prossima volta questa unità viene accesa. Per tornare al modo DVD, premere DVD/USB (o premere ▲ OPEN/CLOSE per fare aprire il piatto portadisco).

Registrazione di brani da CD audio su dispositivi USB

• I brani del CD audio nel lettore possono venire registrati nei dispositivi di memoria di massa USB collegati alla porta USB.
• Potrebbe non essere possibile registrare brani di CD audio su di un dispositivo USB. Per dettagli, vedere Se si collega un dispositivo di memoria di massa USB a pagina 19.

Registrazione di tutti i brani

1 Caricare il CD audio.

- Se la riproduzione inizia automaticamente, premere ■ STOP per fermare la riproduzione.

2 Far comparire la schermata CD -> USB Rec. Premere USB REC.

3 Iniziare la registrazione.

Usare ↑/↓/←/→ per scegliere Start, poi premere ENTER.

Scelta dei brani da registrare

1 Caricare il CD audio.

- Se la riproduzione inizia automaticamente, premere ■ STOP per fermare la riproduzione.

2 Far comparire Home Menu.

Premere HOME MENU.

3 Scegliere CD -> USB Rec.

Usare ↑/↓/←/→ per scegliere, poi premere ENTER.

4 Scegliere Select Track → Individual → i brani da registrare.

Fare la selezione usando ↑/↓/←/→.

• Individual: Scegliere 1 brano alla volta.
- Select All: Scegliere tutti i brani.
• All Clear: Annullare la selezione di tutti i brani.

5 Scegliere Bitrate (velocità di trasmissione).

Usare ↑/↓/←/→ per scegliere, poi premere ENTER.

• Scegliere 128kbps, 192kbps o 320kbps.

6 Iniziare la registrazione.

Usare ↑/↓/←/→ per scegliere Start, poi premere ENTER.

Note

• I segnali audio vengono convertiti nel formato MP3 ed emessi.
• CD -> USB Rec può venire scelto solo a CD audio fermo.
• A registrazione completata, una cartella "PIONEER" viene automaticamente creata sul dispositivo USB. I brani registrati sono memorizzati in tale cartella.

Riproduzione in un ordine desiderato (Riproduzione programmata)

DVD-Video Video CD CD(R/RW) DivX® WMA

MP3

1 Far comparire la schermata Play Mode.

Premere PLAY MODE.

2 Scegliere Program.

Usare ↑/↓ per scegliere, poi premere ENTER o →.

3 Scegliere Create/Edit.

Usare ↑/↓ per scegliere, poi premere ENTER.

- La schermata Create/ Edit dipende dal disco o dal file.

4 Scegliere il titolo, capitolo, brano o file da riprodurre.

Usare ↑/↓/←/→ per scegliere, poi premere ENTER.

Program
Program Step	Title 1-01	Chapter 1-15
01.	Title 01	Chapter 001
02.		Chapter 002
03.		Chapter 003
04.		Chapter 004
05.		Chapter 005
06.		Chapter 006
07.		Chapter 007
08.	↓	Chapter 008 ↓

• Per aggiungere dati ad un programma, prima scegliere una posizione nel programma (la fase del programma), quindi scegliere il titolo, capitolo o brano, poi premere ENTER (i file vengono aggiunti alla file del programma).
• Premere RETURN per tornare alla schermata precedente. Se si ritorno alla schermata precedente durante la digitazione, le impostazioni programmate vengono cancellate.
• Per cancellare una fase, evidenziarla e premere CLEAR.

5 La riproduzione inizia.

Premere ▶ PLAY.

- Per riprodurre un programma già in memoria, scegliere Playback Start dalla schermata di programmazione e poi premere ENTER.

• Per riprendere la riproduzione normale, scegliere Playback Stop dalla schermata di programmazione e premere ENTER. Il programma rimane in memoria.
• Per cancellare tutto il programma, scegliere Program Delete dalla schermata di programmazione e premere ENTER.

Note

• I programmi possono venire riprodotti più volte. Scegliere Program Repeat da Repeat nella schermata di riproduzione della riproduzione programmata.
• I programmi non sono riproducibili in ordine casuale (la riproduzione casuale non è possibile durante la riproduzione programmata).

Modifica delle impostazioni

Le impostazioni predefinite sono indicate in corsivo.

Parametri Audio Settings

Parametri (impostazioni)
Sound Retriever(High/Low/Off)	I file audio WMA o MP3 producono suoni di alta qualità. Questo vale solo per file che portano l'estensione ".wma" o ".mp3".L'effetto ottenuto dipende dal file. Provare impostazioni differenti e scegliere quella che produce l'effetto migliore.
Equalizer(Off/Rock/Pop/Live/Dance/ Techno/Classic/ Soft)	Impostare a seconda del genere di musica da ascoltare.
Virtual Surround(On/Off)	È possibile creare un campo surround sound con un senso di presenza usando solo due diffusori.Se On è impostato, i segnali audio Linear PCM da 96 kHz o più possono venire convertiti sui 48 kHz.
Audio DRC(High/Medium/ Low/Off)	Questo indebolisce i suoni forti e rafforza quelli deboli. Cambiare questa impostazione ad esempio per vedere film a tarda notte.Questa impostazione influenza solo l'audio Dolby Digital.L'effetto dipende dal volume del televisore TV, ricevitore o amplificatore AV, diffusori o atro apparecchio collegati. Provare varie impostazioni, scegliendo quella migliore.
Dialog(High/Medium/ Low/Off)	Cambiare questa impostazione se i dialoghi sono difficili da sentire.

La funzione Sound Retriever

- Durante la compressione, i dati audio inevitabilmente perdono di qualità. La funzione Sond Retriever automaticamente ripara i danni ai dati compressi e li riporta alla qualità di un CD.

Parametri Video Adjust

Parametri (impostazioni)
Sharpness(Fine/Standard/Soft)	Regola la nitidezza dell'immagine.
Brightness(da -20 a +20)	Regola la luminosità dell'immagine.
Contrast(da -16 a +16)	Regola il rapporto fra la luminosità massima e minima dell'immagine.
Gamma(da -3 a +3)	Regola l'aspetto delle zone scure dell'immagine.

Parametri (impostazioni)
Hue(da green 9 a red 9)	Regola il bilanciamento fra verde e rosso.
Chroma Level(da -9 a +9)	Regola la densità dei colori. Questa impostazione è utile per sorgenti con molti colori, ad esempio cartoni animati.

Brightness, Contrast, Gamma, Hue e Chroma Level sono regolati su 0 al momento dell'acquisto.

Parametri Initial Settings

• I dettagli delle impostazioni del lettore possono venire cambiati qui.
• Initial Settings non è selezionabile durante la riproduzione. Fermare prima il disco.

DV-220V-K

Initial Settings
Digital Audio Out	HDMI Out	▶ Auto
Video Output	Digital Out	▶ On
Language	Dolby Digital Out	▶ Dolby Digital
Display	DTS Out	▶ DTS
Options	96kHz PCM Out	▶ 96kHz > 48kHz
	MPEG Out	▶ MPEG > PCM

Impostazione Digital Audio Out

Impostazione delle opzioni	Impostazioni
HDMI Out (solo DV-220V-K)	Scegliere i segnali audio da emettere dal terminale HDMI OUT (LPCM (2CH)/Auto/Off) a seconda del dispositivo HDMI-compatible collegato.
Digital Out	Scegliere se emettere segnali audio digitali (On) dai terminali COAXIAL DIGITAL AUDIO OUT o meno (Off).
Dolby Digital Out	Scegliere se emettere segnali audio Dolby Digital (Dolby Digital) o se convertire i segnali audio Dolby Digital in segnali Linear PCM (Dolby Digital > PCM) per poi emetterli, a seconda dell'amplificatore AV o altro apparecchio collegato.
DTS Out96 kHz PCM Out	Scegliere se emettere segnali audio DTS (DTS) o meno (Off) a seconda dell'amplificatore AV o altro apparecchio collegato.Scegliere se emettere segnali audio a 96 kHz (96kHz) o se convertire i segnali audio a 96 kHz in segnali Linear PCM (96kHz >48kHz) per poi emetterli, a seconda dell'amplificatore AV o altro apparecchio collegato.
MPEG Out	Scegliere se emettere segnali audio MPEG (MPEG) o se convertire i segnali audio MPEG in segnali Linear PCM (MPEG >PCM) per poi emetterli, a seconda dell'amplificatore AV o altro apparecchio collegato.

Impostazione Video Output

Impostazione delle opzioni	Impostazioni
TV Screen	• Cambiare il rapporto di forma dell'immagine (4:3 (Letter Box)/4:3 (Pan & Scan)/16:9 (Wide)/16:9 (Compressed)) a seconda del televisore collegato.• 16:9 (Compressed) è impostabile solo con un DV-220V-K.
Component Out	Cambiare il formato di uscita dei segnali video emessi dai terminali COMPONENT VIDEO OUT (Progressive/Interlace).
AV Connector Out	Cambiare il formato del segnale video emesso dal connettore AV (VideoRGB), a seconda del televisore posseduto.
HDMI Resolution (solo DV-220V-K)	Cambiare la risoluzione del segnale video emesso dai terminali HDMI OUT (720x480i/720x576i/720x480p/720x576p/1280x720p/1920x1080i/1920x1080p).
HDMI Color (solo DV-220V-K)	Cambiare il segnale video emesso dal terminale HDMI OUT (Full range RGB/RGB/Component).

Impostazione Language

Impostazione delle opzioni	Impostazioni
Audio Language	Cambiare la lingua durante l'ascolto di dischi DVD-Video (English/lingue disponibili/Other Language).
Subtitle Language	Cambiare la lingua dei sottotitoli di dischi DVD-Video (English/lingue disponibili/Other Language).
DVD Menu Lang.	Cambiare la lingua dei menu di dischi DVD-Video (w/Subtitle Lang./lingue disponibili/Other Language).
Subtitle Display	Scegliere se visualizzare i sottotitoli (On) o meno (Off).

Impostazioni Display

Impostazione delle opzioni	Impostazioni
OSD Language	Cambiare la lingua dei messaggi del sistema (Play, Stop, ecc.) visualizzati sul televisore (English/lingue disponibili).
Angle Indicator	Scegliere se visualizzare sul televisore il marchio di angolazione (On) o meno (Off).
On Screen Display	Scegliere se visualizzare i messaggi del sistema (Play, Stop, ecc.) sul televisore (On) o meno (Off).

Impostazione Options

Impostazione delle opzioni	Impostazioni
KURO LINK (solo DV-220V-K)	Scegliere se controllare il lettore col telecomando del componente AV collegato con un cavo HDMI (On) o meno (Off).
Parental Lock	Restrizione della visione di DVD Video (Password/Level Change/Country Code).
DivX VOD	Visualizzare del codice di registrazione richiesto per file DivX VOD (Activate/Deactivate).
Auto Power Off	Scegliere se usare lo spegnimento automatico (On) o no (Off). Se si sceglie la posizione On, l'unità si spegne automaticamente se nessuna operazione viene fatta per 30 minuti o più ad unità ferma.

Per riportare Component Out e HDMI Resolution alle impostazioni predefinite

1 Spegnere il lettore.

Premere ⏻ STANDBY/ON.

2 Premere ⏻ STANDBY/ON mentre si preme

Usare i pulsanti del pannello anteriore del lettore. Il sistema si accende.

Ritorno alle impostazioni predefinite

1 Spegnere il lettore.

Premere ⏻ STANDBY/ON.

2 Premere ⏻ STANDBY/ON mentre si preme ■.

Usare i pulsanti del pannello anteriore del lettore.

Dischi e file riproducibili

Dischi riproducibili

	DVD-Video disponibili in commercioDVD-R/-RW/-R DL e DVD+R/+RW/+R DL registrati in modalità Video e finaliz-zati
	DVD-R/-RW/-R DL registrati in modalità VR
	Video CD (inclusi i Super VCD)
	CD audio disponibili in commercioCD-R/-RW/-ROM contenenti musica e registrati in formato CD-DA
	File JPEG registrati su DVD-R/-RW/-R DL, CD-R/-RW/-ROM o dispositivi USB
	File video DivX registrati su DVD-R/-RW/-R DL, CD-R/-RW/-ROM o dispositivi USB
	File WMA registrati su DVD-R/-RW/-R DL, CD-R/-RW/-ROM o dispositivi USB
	File MP3 registrati su DVD-R/-RW/-R DL, CD-R/-RW/-ROM o dispositivi USB
CD Fujicolor
Picture CD Kodak

• è MC marchio di fabbrica della DVD Format/Logo Licensing Corporation.
• è un marchio registrato di FUJIFILM Corporation.
  • RW

COMPATIBLE

Questa etichetta indica la compatibilità di riproduzione con dischi DVD-RW registrati nel formato VR (formato Video Recording). Tuttavia, nel caso di dischi registrati con un programma criptato registrabile una sola volta, la riproduzione può venir fatta solo usando un dispositivo CPRM compatibile.

Note

• Questo lettore non supporta i dischi multisessione o la registrazione multiborder.
• La registrazione multisessione/ multiborder consiste nel registrare i dati su di un singolo disco in due o più sessioni/border. Una “sessione” o un “border” è un'unità di registrazione consistente di un set completo di dati dall'inizio alla fine.

Dischi non riproducibili

• Dischi DVD-Audio
• Dischi DVD-RAM
• SACD
• CD-G
• Dischi Blu-ray
• DVD HD
  • Dischi che non sono stati finalizzati
  • Dischi registrati con il packet writing

I numeri di regione

Sia i lettori DVD sia o DVD-Video possiedono numeri di regione corrispondenti alla regione geografica di vendita. I numeri o numero di regione di questo lettore sono i seguenti.

- DVD-Video: 2

I dischi non possedenti uno di questi numeri non possono venire riprodotti.

I dischi riproducibili con questo lettore sono i seguenti.

• DVD: 2 (inclusi i 2) e ALL

I CD protetti dalla copia

Questo lettore è costruito in conformità alle caratteristiche del formato CD audio. Questo lettore non supporta la riproduzione o le funzioni di dischi che non siano conformi a tali caratteristiche.

Riproduzione di dischi DualDisc

• Un DualDisc è un disco avente due facciate, una contenente dati DVD — video, audio, ecc. — e l'altra contenente materiale non DVD, ad esempio materiale audio digitale.
• Il lato DVD di un DualDisc può venire riprodotto con questo lettore (escluso il materiale DVD-Audio).
• Il lato audio non DVD del disco non è invece compatibile con questo lettore.
• Può accadere che, nel caricare o togliere un DualDisc, il lato opposto a quello riprodotto venga graffiato. Tale lato potrebbe in questo modo non esser più riproducibile.
• Per ulteriori informazioni sulle specifiche tecniche DualDisc, rivolgersi al produttore o al rivenditore del disco.

Riproduzione di dischi creati su computer o registratori BD/DVD

• Può non essere possibile riprodurre dischi registrati con un computer a causa delle circostanze o dell'ambiente operativo del computer. Registrare dischi in formati compatibili con questo lettore. Per dettagli, consultare il proprio negoziante di fiducia.
• Può non essere possibile riprodurre dischi registrati con un computer o registratore BD/DVD se il disco è di qualità scadente, ha graffi o è sporco, se la lente del registratore è sporca, ecc.

File riproducibili

• Possono venire riprodotti solo i dischi registrati con i metodi ISO9660 Level 1, Level 2 e Joliet.
• I file protetti col sistema DRM (Digital Rights Management) non possono venire riprodotti.
• I file diversi da quelli elencati di seguito (WMV, MPEG4-AAC, ecc.) possono non venire riprodotti correttamente.

Formati dei file video supportati

DivX

• DivX è una tecnologia multimediale creata dalla DivX, Inc. I file multimediali DivX contengono dati video.
• I file DivX possono includere anche funzioni di riproduzione, ad esempio dei menu e e la selezione di una fra varie lingue o piste audio.

• Inizia la riproduzione di video DivX ^® , compreso materiale in omaggio
• DivX ^® è un marchio registrato di DivX, Inc., e viene utilizzato su licenza.

Visualizzazione di file esterni di sottotitoli

• I set di font elencati di seguito sono disponibili per la visualizzazione di file esterni contenenti sottotitoli. È possibile ottenere il corretto font sullo schermo impostando Subtitle Language a pagina 15 in modo adatto al file dei sottotitoli.

- Questo lettore supporta i seguenti gruppi di lingue:

Gruppo 1	Afrikaans (af), basco (eu), catalano (ca), danese (da), olandese (nl), inglese (en), faroese (fo), finlandese (fi), francese (fr), tedesco (de), islandese (is), gaelico irlandese (ga), italiano (it), norvegese (no), portoghese (pt), retoromancio (rm), gaelico scozzese (gd), spagnolo (es), svedese (sv)
Gruppo 2	Albanese (sq), croato (hr), ceco (cs), ungherese (hu), polacco (pl), rumeno (ro), slovacco (sk), sloveno (sl)
Gruppo 3	Bulgaro (bg), bielorusso (be), macedone (mk), russo (ru), serbo (sr), ucraino (uk)
Gruppo 4 Ebraico (iw), yiddish (ji)
Gruppo 5 Turco (tr)

• Alcuni file esterni contenenti sottotitoli possono venire visualizzati in modo scorretto o per nulla.
• Sono supportate le seguenti estensioni dei nomi dei file esterni contenenti sottotitoli (tenere presente che i file stessi non vengono visualizzati nel menu di navigazione dei dischi): .srt, .sub, .ssa, .smi
• Il nome dei file di un film deve venire ripetuto all'inizio del nome del file esterno contenente sottotitoli.

- Il numero di file esterni contenenti sottotitoli che possono venire usati con il file di uno stesso film è di al massimo 10.

Formati dei file di immagini supportati

JPEG

• Risoluzione: Fino a 3 072 x 2 048 pixel
- Questo lettore supporta i file JPEG baseline.
- Questo lettore supporta il formato Exif di Ver. 2.2.
- Questo lettore non supporta il formato JPEG progressivo.

Formati dei file audio supportati

• Questo lettore non supporta il formato VBR (Variable Bit Rate).
• Questo lettore non supporta il formato la compressione senza perdite.

Windows Media™ Audio (WMA)

• Frequenze di campionamento: 32 kHz, 44,1 kHz e 48 kHz
• Bit rate: Fino a 192 kbps
• Questo lettore supporta i file codificati con Windows Media Player Ver. 7/7.1, Windows Media Player per Windows XP e Windows Media Player 9 Series.
• Windows Media è un marchio di fabbrica o marchio di fabbrica depositato della Microsoft Corporation negli Stati Uniti ed in altri paesi.
• Questo prodotto include tecnologie di proprietà della Microsoft Corporation e non è utilizzabile senza licenza della Microsoft Licensing, Inc.

MPEG-1 Audio Layer 3 (MP3)

- Frequenze di campionamento: 32 kHz, 44,1 kHz e 48 kHz

Estensioni dei file riproducibili

File video

.divx .avi

- I file non contenenti segnali video DivX non possono venire riprodotti anche se possiedono l'estensione ".avi".

File di immagini

.jpg .jpeg

File audio

.wma .mp3

Informazioni aggiuntive

Diagnostica

• L'uso scorretto dell'apparecchio viene spesso scambiato per un guasto. Se si ritiene che questo componente non funzioni bene, controllare la sezione che segue. A volte il problema risiede in un altro componente.
  Controllare tutti i componenti ed apparecchi elettronici usati. Se il problema non può venire eliminato neppure dopo aver fatto i controlli suggeriti, chiedere assistenza tecnica al più vicino centro assistenza o rivenditore autorizzato Pioneer.
• Il lettore non funziona a causa di elettricità statica o altre influenze esterne. In tali casi, il funzionamento normale può venire ripristinato scollegando il cavo di alimentazione e ricollegandolo.

Problemi di carattere generale

Problema Controllare Rimedio
Le impostazioni che avete fatto sono state cancellate.	Il cavo di alimentazione è stato scolle-gato a lettore in funzione?	Non mancare di premere STANDBY/ON del pan-nello anteriore del lettore o premere STANDBY/ON del telecomando ed attendere che l'indicatore OFF del pannello anteriore si spenga prima di scollegare il cavo di alimentazione.
Differenza di volume fra DVD e CD.	Questo non è un guasto del lettore.	Il volume può suonare differente a causa di diffe-renze nella registrazione.
Il lettore non è controllabile col telecomando.	Siete lontani dall'apparecchio? Usare il telecomando entro 7 metri dal sensore di telecomando.
	Il sensore di telecomando è esposto a luce solare diretta o artificiale intensa da lampadine a incandescenza?	Il segnali di telecomando possono non venir rice-vuti correttamente se il sensore di telecomando è esposto a luce solare diretta o artificiale intensa da lampadine a incandescenza.
	Le batterie sono scariche? Sostituire le batterie (a pagina 5).
I dischi non possono venire riprodotti o il disco si apre automaticamente.	Il disco è graffiato? Un disco graffiato può non esser più riproducibile.
	Il disco è sporco? Pulire il disco (a pagina 24).
	Il disco è caricato correttamente nel piatto portadisco?	Caricare il disco col lato stampato rivolto in alto.Mettere il disco nell'incassatura del piatto porta-disco.
	Il disco ha il numero di regione giusto? Questo lettore può riprodurre dischi di regione "2 (compresa 2)" e "ALL".
	Il lettore è installato in un luogo umido? Potrebbe esserci condensa. Attendere che la con-densa evapori. Non installare il lettore vicino ad un climatizzatore o simili (a pagina 24).
L'alimentazione del lettore viene disattivata automaticamente.	Auto Power Off è regolato su On?	Se Auto Power Off è regolato su On, l'apparecchio si spegne automaticamente se nessuna operazione viene eseguita per oltre 30 minuti (a pagina 15).
L'apparecchio si accende o spegne da solo.	KURO LINK è regolato su On?	Il lettore può accendersi insieme al televisore colle-gato al terminale HDMI OUT. Se non si desidera che il lettore si accenda insieme al televisore, portare KURO LINK su Off (a pagina 15).
L'ingresso del televisore e del sistema AV collegati viene cambiato automaticamente.L'immagine è deformata o il rapporto di forma non può venire cambiato.	KURO LINK è regolato su On?Il rapporto di forma del televisore è regolato correttamente?	Gli ingressi del televisore, sistema AV (ricevitore o amplificatore AV, ecc.) e convertitore AV HD collegati al terminale HDMI OUT potrebbero auto-maticamente lasciare il posto a quello del lettore quando questo inizia la riproduzione o la schermata del menu (Home Menu, ecc.) è visualizzata. Se non si desidera che l'ingresso del televisore, sistema AV (ricevitore o amplificatore AV, ecc.) e convertitore AV HD venga sostituito automaticamente da un’altro, portare KURO LINK su Off (a pagina 15).Leggere le istruzioni per l'uso del televisore ed impostare correttamente il rapporto di forma del televisore.
	TV Screen è regolato correttamente?	Regolare TV Screen correttamente (a pagina 15).
Durante la riproduzione, l'immagine è disturbata o scura.	Questo non è un guasto del lettore. Questo lettore supporta la tecnologia Macrovision di protezione dalla copia. Con alcuni televisori l'immagine può non essere normale durante la riproduzione di dischi protetti dalla duplicazione. Ciò non è dovuto ad un guasto.
	Il lettore ed il televisore sono collegati passando per un videoregistratore?	Se il lettore ed il televisore sono collegati attraverso un videoregistratore, la funzione di protezione dalla copia analogica del lettore può disturbare la riproduzione del videoregistratore. Collegare il lettore ed il televisore direttamente.
	Il televisore è regolato correttamente? L'impostazione predefinita di fabbrica è AUTO. Se l'immagine è distorta, impostare il sistema di colore in uso nel proprio paese o regione (NTSC o PAL) (a pagina 23).
I terminali COAXIAL DIGITAL AUDIO OUT non emettono alcun segnale audio digitale.	Digital Out è regolato su On?	Se si è collegati via i terminali COAXIAL DIGITAL AUDIO OUT, portare Digital Out su On (a pagina 14).
I segnali digitali audio da 96 kHz/88,2 kHz non vengono emessi dai terminali COAXIAL DIGITAL AUDIO OUT.	96 kHz PCM Out è regolato su 96kHz?	Portare 96 kHz PCM Out su 96kHz > 48kHz.
	Si sta riproducendo un disco protetto dalla copia?	I segnali audio digitali a 96 kHz,88,2 kHz di dischi protetti dalla duplicazione non possono venire riprodotti.
I nomi di cartella o file non vengono riconosciuti.	Si è superato il numero massimo di cartelle o file che il lettore è in grado di riconoscere?	È possibile riconoscere fino a 299 cartelle per disco. È possibile riconoscere fino a 648 per cartella. In presenza di certe caratteristiche della cartella, tuttavia, il lettore può non essere in grado di riconoscere la cartella o dei file.
La riproduzione di file JPEG richiede tempo.	I file riprodotti sono grandi? La visualizzazione di file grandi può richiedere qualche tempo.
Durante la riproduzione di file JPEG appaiono anche delle barre nere.	Si riproducono file di rapporto di forma differente?	Le barre nere possono venire visualizzate sopra e sotto o sui lati dell'immagine a seconda del rapporto di forma dell'immagine.

Se si collega un dispositivo di memoria di massa USB

Problema Controllare Rimedio
Il dispositivo di memoria di massa USB non viene riconosciuto.	Il dispositivo di memoria di massa USB è correttamente collegato?	Inserire bene (a fondo) il dispositivo.
	Il dispositivo di memoria di massa USB è collegato attraverso un hub USB?	Questo lettore non supporta gli hub USB. Collegare il dispositivo di memoria di massa USB diretta-mente.
		Questo lettore supporta solo i dispositivi di memo-ria di massa USB.
		Questo lettore supporta le memorie flash ed i dispo-sitivi di riproduzione digitali audio.
		Sono supportati solo i file system FAT16 e FAT32. Gli altri file system (exFAT, NTFS, ecc.) non sono supportati.
	Questo non è un guasto del lettore. Spegnere e riaccendere il dispositivo.
	Questo non è un guasto del lettore. Alcuni dispositivi USB possono non venire ricono-sciuti correttamente.
Il file non può venire riprodotto. Il file è protetto dal sistema DRM(protezione dalla copia)?		I file protetti dalla copia non possono venire riprodotti.
		Questo non è un guasto del lettore. I file memorizzati in un computer non possono venire riprodotti.
		Questo non è un guasto del lettore. Potrebbe non esser possibile riprodurre certi file.
I nomi di cartella e file non vengono visualizzati o vengono visualizzati anormalmente.	I nomi di cartella o file contengono più di 14 caratteri?	Il numero massimo di caratteri visualizzabile per i nomi di cartella o file in Disc Navigator è 14.
I nomi di cartella o file non sono visualizzati in ordine alfabetico.	Questo non è un guasto del lettore. L'ordine di nomi di cartella o file visualizzati in Disc Navigator dipende dall'ordine di registrazione delle cartelle o file nel dispositivo USB.
Il riconoscimento di un dispositivo di memoria di massa USB richiede molto tempo.	Che capacità ha il dispositivo di memoria di massa USB?	Se si usano dispositivi di memoria di massa USB di grande capacità, il caricamento dei dati può richiedere qualche tempo (anche alcuni minuti).
Il dispositivo di memoria di massa USB non viene alimentato.	Err viene visualizzato dal display del pannello anteriore? Se il consumo è eccessivo, non viene erogata corrente.	Accendere e riaccendere l'apparecchio.
		Spegnere l'apparecchio, riaccenderlo e ricollegare il dispositivo di memoria di massa USB.
		Premere DVD/USB per tornare alla modalità DVD, poi tornare a quella USB. (Se si torna alla modalità DVD, LOAD appare nel display del pannello anteriore ed il disco viene riconosciuto. Si si torna alla modalità USB, USb appare nel display del pannello anteriore.)
		Se un dispositivi di memoria di massa USB possiede un adattatore di c.a. usarlo con l'adattatore di c.a. collegato.
I brani di CD audio non possono venire registrati su un dispositivo di memoria di massa USB.	C'è spazio a sufficienza sul dispositivo di memoria di massa USB?	La registrazione non è possibile se non c'è spazio sufficiente nel dispositivo di memoria di massa USB. In tal caso viene visualizzata l'indicazione Spazio disponibile USB basso.
	Ci sono 300 cartelle o più nel dispositivo di memoria di massa USB?	La registrazione non è possibile se un dispositivo USB contiene 300 cartelle o più.
	Ci sono già 99 cartelle PIONEER nel dispositivo di memoria di massa USB?	La registrazione non è possibile se ci sono già 99 cartelle PIONEER nel dispositivo di memoria di massa USB.

Se si collega un dispositivo HDMI compatibile

(solo DV-220V-K)

Problema Controllare Rimedio
Non appare alcuna immagine. La risoluzione è impostata corretta-mente?		Regolare HDMI Resolution in modo adatto al dispositivo collegato (a pagina 15).
		Riportare HDMI Resolution alle impostazioni predefinite (720x480p/720x576p) (a pagina 15).
		Il cavo HDMI è collegato corretta-mente?
		Inserire bene (a fondo) il cavo.
		Con alcuni cavi, i segnali video 1 080p non vengono emessi.
Riproduzione audio assente o distorta.	HDMI Out è regolato correttamente?	Portare HDMI Out su LPCM (2CH) o Auto (a pagina 14).
Non vengono emessi segnali audio multicanale.	HDMI Out è regolato correttamente?	Portare HDMI Out su Auto (a pagina 14).
Il televisore non visualizza i colori normalmente.	HDMI Color è regolato correttamente?	Cambiare l'impostazione HDMI Color (a pagina 15).
La funzione KURO LINK non fun-ziona.	Il cavo HDMI usato è un cavo High Speed HDMITM?	Usare sempre cavi High Speed HDMITM.
	KURO LINK del lettore è regolato su On?	Regolare KURO LINK del lettore su On (a pagina 15).
	Il dispositivo collegato supporta la funzione KURO LINK?	La funzione KURO LINK non funziona con dispo-sitivi di altre marche anche se collegati via cavo HDMI.
		La funzione KURO LINK non funziona se dei dispo-sitivi che non la supportano o dispositivi di altre marche sono presenti fra il dispositivo KURO LINK compatibile ed il lettore.
		Alcune funzioni possono non funzionare anche se si è collegati con un prodotto Pioneer compatibile con la funzione KURO LINK.
	KURO LINK è regolato su On nel dispo-sitivo esterno?	Portare la funzione "KURO LINK" del componente esterno su "ON". La funzione KURO LINK è operativa quando "KURO LINK" è su "ON" in tutti i dispositivi collegati ai terminali HDMI OUT.
	Avete collegati più lettori? La funzione KURO LINK potrebbe non funzionare se tre lettori o più, compreso questo, vengono collegati via cavo HDMI.
Appare il messaggio CEC200.	Il lettore è spento?	Se Disc Navigator viene scelto durante l'uso del telecomando del TV Flat-Screen, il messaggio CEC200 viene visualizzato se il lettore è spento. Questo non è un guasto. È possibile continuare ad usare il lettore ed il TV Flat-Screen come si trovano.

Tabella dei codici delle lingue e tabella dei codici di paesi ed area

Tabella dei codici di lingua

Nomi (codici) delle lingue e codici da digitare delle lingue

Japanese (ja), 1001	Bhutani (dz), 0426	Kirghiz (ky), 1125	Sinhalese (si), 1909
English (en), 0514	Esperanto (eo), 0515	Latin (la), 1201	Slovak (sk), 1911
French (fr), 0618	Estonian (et), 0520	Lingala (ln), 1214	Slovenian [sl], 1912
German (de), 0405	Basque (eu), 0521	Laothian (lo), 1215	Samoan (sm), 1913
Italian (it), 0920	Persian (fa), 0601	Lithuanian (lt), 1220	Shona (sn), 1914
Spanish (es), 0519	Finnish (fi), 0609	Latvian (lv), 1222	Somali (so), 1915
Chinese (zh), 2608	Fiji (fj), 0610	Malagasy (mg), 1307	Albanian (sq), 1917
Dutch (nl), 1412	Faroese (fo), 0615	Maori (mi), 1309	Serbian (sr), 1918
Portuguese (pt), 1620	Frisian (fy), 0625	Macedonian (mk), 1311	Siswati (ss), 1919
Swedish (sv), 1922	Irish (ga), 0701	Malayalam (ml), 1312	Sesotho (st), 1920
Russian (ru), 1821	Scots-Gaelic (gd), 0704	Mongolian (mn), 1314	Sundanese (su), 1921
Korean (ko), 1115	Galician (gl), 0712	Moldavian (mo), 1315	Swahili (sw), 1923
Greek (el), 0512	Guarani (gn), 0714	Marathi (mr), 1318	Tamil (ta), 2001
Afar (aa), 0101	Gujarati (gu), 0721	Malay (ms), 1319	Telugu (te), 2005
Abkhazian (ab), 0102	Hausa (ha), 0801	Maltese (mt), 1320	Tajik (tg), 2007
Afrikaans (af), 0106	Hindi (hi), 0809	Burmese (my), 1325	Thai (th), 2008
Amharic (am), 0113	Croatian (hr), 0818	Nauru (na), 1401	Tigrinya (ti), 2009
Arabic (ar), 0118	Hungarian (hu), 0821	Nepali (ne), 1405	Turkmen (tk), 2011
Assamese (as), 0119	Armenian (hy), 0825	Norwegian (no), 1415	Tagalog (tl), 2012
Aymara (ay), 0125	Interlingua (ia), 0901	Occitan (oc), 1503	Setswana (tn), 2014
Azerbaijani (az), 0126	Interlingue (ie), 0905	Oromo (om), 1513	Tonga (to), 2015
Bashkir (ba), 0201	Inupiak (ik), 0911	Oriya (or), 1518	Turkish (tr), 2018
Byelorussian (be), 0205	Indonesian (in), 0914	Panjabi (pa), 1601	Tsonga (ts), 2019
Bulgarian (bg), 0207	Icelandic (is), 0919	Polish (pl), 1612	Tatar (tt), 2020
Bihari (bh), 0208	Hebrew (iw), 0923	Pashto, Pushto (ps), 1619	Twi (tw), 2023
Bislama (bi), 0209	Yiddish (ji), 1009	Quechua (qu), 1721	Ukrainian (uk), 2111
Bengali (bn), 0214	Javanese (jw), 1023	Rhaeto-Romance (rm), 1813	Urdu (ur), 2118
Tibetan (bo), 0215	Georgian (ka), 1101	Kirundi (rn), 1814	Uzbek (uz), 2126
Breton (br), 0218	Kazakh (kk), 1111	Romanian (ro), 1815	Vietnamese (vi), 2209
Catalan (ca), 0301	Greenlandic (kl), 1112	Kinyarwanda (rw), 1823	Volapük (vo), 2215
Corsican (co), 0315	Cambodian (km), 1113	Sanskrit (sa), 1901	Wolof (wo), 2315
Czech (cs), 0319	Kannada (kn), 1114	Sindhi (sd), 1904	Xhosa (xh), 2408
Welsh (cy), 0325	Kashmiri (ks), 1119	Sangho (sg), 1907	Yoruba (yo), 2515
Danish (da), 0401	Kurdish (ku), 1121	Serbo-Croatian (sh), 1908	Zulu (zu), 2621

Tabella dei codici di paesi ed area

Nome del paese/area, codici da digitare e codice di paese/area

Stati Uniti, 2119, us	Canada, 0301, ca	Cile, 0312, cl	Messico, 1324, mx
Argentina, 0118, ar	Corea, Repubblica di 1118, kr	Danimarca, 0411, dk	Federazione russa, 1821, ru
Regno Unito, 0702, gb	Singapore, 1907, sg	Germania, 0405, de	Brasile, 0218, br
Italia, 0920, it	Svizzera, 0308, ch	Giappone, 1016, jp	Francia, 0618, fr
India, 0914, in	Svezia, 1905, se	Nuova Zelanda, 1426, nz	Belgio, 0205, be
Indonesia, 0904, id	Spagna, 0519, es	Norvegia, 1415, no	Portogallo, 1620, pt
Australia, 0121, au	Tailandia, 2008, th	Pakistan, 1611, pk	Hong Kong, 0811, hk
Austria, 0120, at	Taiwan, 2023, tw	Filippine, 1608, ph	Malesia, 1325, my
Olanda, 1412, nl	Cina, 0314, cn	Finlandia, 0609, fi

Impostazione del sistema di colore

• Se l'immagine di un disco è distorta, impostare il sistema di colore in uso nel proprio paese o regione.
• Se il sistema di colore viene cambiato, i tipi di disco riproducibili vengono limitati.
  • L'impostazione predefinita di fabbrica è AUTO.

1 Spegnere il lettore.

Premere Ⓧ STANDBY/ON.

2 Premere ⏻ STANDBY/ON mentre si preme

▶▶.

Usare i pulsanti del pannello anteriore del lettore.

L'apparecchio si accende ed il sistema di colore cambia nel modo visto di seguito.

- AUTO→NTSC

- NTSC→PAL

- PAL→AUTO

Tipi di disco/file	Formato	Impostazione del lettore
		NTSC PAL AUTO
DVD-Video	NTSC NTSC	PAL NTSC
DVD VR	PAL NTSC PAL	PAL
Video CD
DivX®
CD(R/RW)	—	NTSC PAL		NTSCoppure PAL
WMA
MP3
JPEG
nessun disco

Precauzioni per l'uso

Per spostare il lettore

Prima di spostare il lettore, controllare che non contenga dischi e che il piatto portadisco sia chiuso. Premere poi Ⓧ STANDBY/ON del lettore (o Ⓧ STANDBY/ON del telecomando), attendere che l'indicatore OFF del pannello anteriore si spenga, poi scollegare il cavo di alimentazione. Spostando il lettore quando contiene un disco lo si può danneggiare.

Posizione di installazione

• Scegliere una posizione stabile vicino ad un televisore o impianto stereo da usare col lettore.
• Non installare il lettore sopra un televisore o monitor a colori. Installarlo inoltre lontano da registratori a cassette o altri dispositivi che generino campi magnetici.

Evitare luoghi come i seguenti:

• Luoghi esposti a luce solare diretta
• Luoghi umidi e poco ventilati
  • Luoghi estremamente caldi
  • Luoghi esposti a vibrazioni
• Luoghi con troppa polvere o fumo di sigarette
• Luoghi esposti a grasso, vapore o calore (in cucine, ecc.).

Non posare oggetti sul lettore.

Non posare oggetti sul lettore.

Non ostruire i fori di ventilazione.

Non usare il lettore su tappeti folti, letti, sofà ed altro, avvolgendoli in panni, ecc. Facendolo si impedisce al calore di disperdersi e si causano danni.

Non esporre al calore.

Non posare il lettore su di un amplificatore o altro dispositivo che genera calore. Se si usa un rack, per evitare il calore prodotto dall'amplificatore o da altri componenti audio, posarlo sotto l'amplificatore.

Se non è in uso, spegnere il lettore.

A seconda della qualità del segnale, quando questo lettore è acceso sul televisore possono apparire righe e l'audio della radio può essere disturbato. Se questo accade, spegnere il lettore.

La condensa

Se il lettore viene improvvisamente portato da un luogo freddo ad uno caldo (ad esempio d'inverno) o se la temperatura ambiente aumenta rapidamente a causa di caloriferi o altro, all'interno dell'apparecchio (parti mobili e lenti) potrebbe formarsi condensa (gocce d'acqua). Se della condensa si forma, il lettore non funziona bene e la riproduzione non è possibile. Lasciare riposare il lettore acceso a temperatura ambiente per 1 o 2 ore (il tempo effettivamente richiesto dipende dalla quantità di condensa presente). La condensa si dissipa e la riproduzione torna ad essere possibile. La condensa può anche avvenire d'estate se il lettore viene investito dall'aria di un climatizzatore. Se questo accade, spostare il lettore.

Pulizia del prodotto

• Prima di pulire il lettore, scollegare il cavo di alimentazione dalla presa di corrente.
• Pulire il lettore con un panno pulito. Per lo sporco tenace, applicare del detergente neutro diluito in 5 o 6 parti di acqua ad un panno soffice, strizzarlo bene, pulir via lo sporco ed asciugare con un panno morbido e asciutto.
• L'alcool, il diluente, la benzina, gli insetticidi o altro possono far danneggiare le finiture o la vernice. Inoltre, evitare di lasciare oggetti in gomma o vinile a contatto col lettore per lunghi periodi, dato che questo può danneggiare le finiture del cabinet.
• Se si usano panni trattati chimicamente o altri prodotti simili, leggerne attentamente le istruzioni.

Precauzioni nel caso l'unità venga installata in uno scaffale con una porta di vetro

Non premere ▲ OPEN/CLOSE sul telecomando per aprire il piatto del disco quando la porta di vetro è chiusa. La porta ostacola i movimenti del piatto del disco ed il piatto stesso potrebbe subire dei danni.

Pulizia della lenta

La lente del lettore non dovrebbe sporcarsi se utilizzata normalmente. Se non funziona correttamente a causa di polvere o sporcizia, consultare un centro di assistenza di zona Pioneer. Nonostante siano disponibili in commercio pulenti per lenti di lettori, se ne sconsiglia l'uso perché possono danneggiare la lente.

I diritti d'autore

Questo prodotto include una tecnologia di protezione dei diritti d'autore a sua volta protetta da rivendicazioni metodologiche di certi brevetti statunitensi ed altri diritti alla proprietà intellettuale di proprietà della Macrovision Corporation e di terze parti. L'uso di questa tecnologia di protezione dei diritti d'autore deve essere autorizzata dalla Macrovision Corporation ed è inteso per la sola casa ed altri limitati impieghi, salva autorizzazione della Macrovision Corporation. Il reverse engineering e il disassemblaggio sono proibiti.

Trattamento dei dischi

Conservazione

• Rimettere sempre i dischi nelle loro custodie e conservarli sempre verticalmente, evitando luoghi caldi, umidi, esposti a luce solare diretta e molto freddi.
• Leggere sempre le precauzioni accluse al disco.

Pulizia dei dischi

- I dischi che portano impronte o sporchi possono non venire riprodotti. In tal caso, usare un panno pulito o altro per passare i dischi leggermente dal centro verso l'esterno. Non usare un panno sporco.

• Non usare benzina, diluente o altre sostanze chimiche volatili. Evitare inoltre gli spray per dischi analogici o antistatici.
• Per lo sporco tenace, applicare acqua ad un panno morbido, strizzarlo bene, pulir via lo sporco ad asciugare con un panno asciutto.
  • Non usare dischi danneggiati (incrinati o deformati).
• Non permettere che la superficie dei dischi si graffi o sporchi.
• Non caricare due dischi sovrapposti nel piatto portadischi.
• Non applicare pezzi di carta o adesivi ai dischi. Facendolo i dischi si possono deformare, rendendone la riproduzione impossibile. Tenere anche presente che i dischi affittati possono portare adesivi e che la colla di questi può fuoriuscire. Prima di usare dischi affittati, controllare che non vi sia colla sui bordi di tali adesivi.

Dischi di forma insolita

I dischi non circolari (a cuore, esagonali, ecc.) non possono venire riprodotti con questo lettore. Non tentare di riprodurre simili dischi, dato che possono danneggiare il lettore.

Condensa sui dischi

Sulla superficie di dischi portati da un luogo freddo (ad esempio d'inverno) ad uno caldo si possono formare gocce di acqua (condensa). I dischi coperti da condensa non possono venire riprodotti correttamente. Prima di caricare un disco, lasciare che la condensa evapori completamente.

Dati tecnici

Requisiti di alimentazione

CA da 220 V a 240 V, 50 Hz/60 Hz

Consumo di corrente 11 W

Consumo di corrente (in attesa)

DV-220V-K 0,7 W

DV-120-K.... 0,6 W

Peso 1,3 kg

Dimensioni esterne

Temperature di funzionamento tollerabili

Da +5 °C a +35 °C

Umidità di funzionamento tollerabile .....Da 5 % a 85 %

(senza condensa)

Connettore AV (assegnazione dei 21 piedini del connettore)

Uscita del connettore AV ......connettore a 21 piedini Questo connettore trasmette segnali audio e video per il collegamento di un televisore o monitor a colori.

2018161412108642

Livello di uscita 1 Vp-p (75 Ω)

Terminale di uscita ....Terminal RCA

Uscita video component (Y, C_B/P_B , C_R/P_R )

Livello di uscita Y 1 Vp-p (75 Ω)

Livello di uscita C_B/P_B , C_R/P_R ..... 0,7 Vp-p (75 Ω)

Terminale di uscita ....Terminal RCA

Uscita HDMI (solo DV-220V-K)

Terminale di uscita ....19 piedini

Uscite audio (stereo L/R)

Livello di uscita audio.....200 mVrms (1 kHz, -20 dB)

Terminale di uscita ....Terminal RCA

Risposta in frequenza.....Da 4 Hz a 44 kHz

Rapporto S/R 114 dB

Gamma dinamica....87 dB

Distorsione armonica totale 0,007 %

Wow e flutter ...... Non misurabili (±0,001 % W. PEAK)

Uscita audio digitale

Uscita digitale coassiale ....Terminal RCA

Informazioni aggiuntive

• I dati tecnici ed il design di questo prodotto sono soggetti a modifiche senza preavviso.
• Questo prodotto include caratteri FontAvenue® concessi in licenza da NEC Corporation. FontAvenue è un marchio registrato di NEC Corporation.

Pubblicato da Pioneer Corporation.

Tutti i diritti sono riservati.
