MANUALE UTENTE Z97 Extreme6 ASROCK

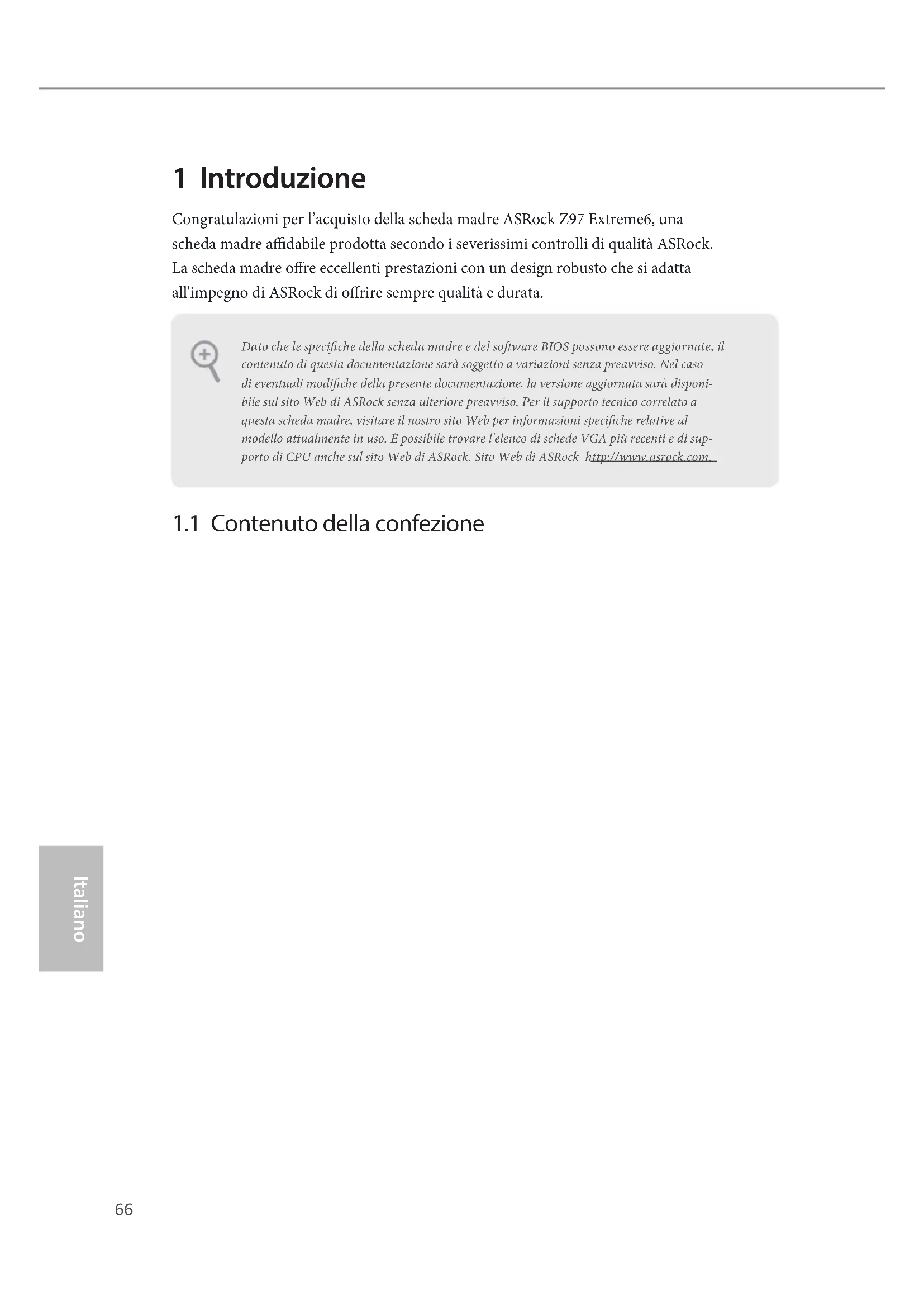

1.1 Contenuto della confezione

• Scheda madre ASRock Z97 Extreme6 (Form Factor ATX)

• Guida all'installazione rapida di ASRock Z97 Extreme6

• CD di supporto di ASRock Z97 Extreme6

• 4 x cavi dati Serial ATA (SATA) (opzionali)

• 1 x Vite per alloggio mini-PCIe Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponi-bile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di sup-porto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.67 Z97 Extreme6 Italiano

• Fattore di forma ATX

• PBC di bra di vetro ad alta densità Carat- teristiche uniche ASRock Super Alloy

• Dissipatore di calore XXL in lega di alluminio

• Bobina di lega di qualità (riduce del 70% la perdita del nucleo rispetto alle bobine di polvere di ferro)

• Cappucci di platino 12K (condensatori polimerici conduttivi d’alta qualità prodotti al 100% in Giappone)

• Tecnologia con memoria DDR3 a doppio canale

• Capacità max. della memoria di sistema: 32 GB (si veda la sezione ATTENZIONE)

• Supporta Intel® Extreme Memory Prole (XMP)1.3/1.2

• Contatti d’oro 15μ negli alloggi DIMM68 Italiano Slot di es- pansione

• 2 x Alloggi PCI Express 3.0 x16 (PCIE2/PCIE4:modalità singola a x16 (PCIE2); doppia a x8 (PCIE2) / x8 (PCIE4))

• Se l’alloggio M2_1 è occupato, l’alloggio PCIE2 funzionerà a modalità x8 e l’alloggio PCIE4 funzionerà a modalità x4.

• 1 x Alloggio PCI Express 2.0 x16 (PCIE5:modalità x2)

• L’alloggio mini-PCI Express è condiviso con l’alloggio PCIE3.

• La videograca integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

• Supporto di tre monitor

• Supporta HDMI con risoluzione massima no a 4K x 2K (4096 x 2160) a 24Hz

• Supporta DVI-I con una risoluzione max. no a 1920 x 1200 a 60 Hz

• Supporta DisplayPort 1.2 con risoluzione massima no a 4K x 2K (4096 x 2160) a 24Hz, o 4K x 2K (3840 x 2160) a 60Hz

• Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

• Supporto HDCP con le porte DVI-I, HDMI e DisplayPort 1.2

• Supporto della riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-I, HDMI e DisplayPort 1.269 Z97 Extreme6 Italiano Audio

• Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)

• Supporto di Purity Sound™ 2 - Cappucci audio Nichicon serie Fine Gold - 115dB SNR DAC con amplicatore dierenziale - TI® NE5532 Premium Headset Amplier (supporta cue no a 600 Ohm) - Tecnologia Direct Drive - Copertura schermata EMI - Schermatura isolata PCB

• Supporto della tecnologia Intel® Remote Wake (su Intel® I218V)

• Supporto di Wake-On-WAN (su Realtek RTL8111GR)

• Supporta Wake-On-LAN

• Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)

• Supporto del rilevamento cavo LAN (su Realtek RTL8111GR)

• Supporta Energy Ecient Ethernet 802.3az

• Supporta PXE I/O pan- nello posteriore

• 1 x porta uscita SPDIF ottico

• 1 x connettore eSATA

• 2 x Porte USB 3.0 (ASMedia ASM1042AE) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))70 Italiano

• 4 x Porte USB 3.0 (Intel® Z97) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 2 Porta RJ-45 LAN con LED (LED ACT/LINK e LED SPEED)

• 1 x interruttore per azzerare la CMOS

• 4 x Connettori SATA3 6,0Gb/s ASMedia ASM1061, sup- portano NCQ, AHCI, Hot Plug e la tecnologia ASRock HDD Saver (il connettore SATA3_A4 è condiviso con la porta eSATA)

• 1 x Connettore SATA Express (condiviso con SATA3_4, SATA3_5 e Socket 3 (M2_2) M.2_SSD (NGFF))

• Supporto di prossima comunicazione

• 1 x Connettore eSATA ASMedia ASM1061, supporta NCQ, AHCI, Hot Plug e moltiplicatore di porte

• 1 collettore porta COM

• 1 collettore LED alimentatore

• 2 connettori ventola CPU (1 x 4 pin, 1 x 3 pin)

• 3 connettori ventola telaio (1 x 4 pin, 2 x 3 pin)

• 1 connettore ventola alimentazione (3 pin)

• 1 connettore alimentazione ATX 24 pin

• 1 x Connettore alimentazione 12V 8-pin (connettore alimen- tazione ad alta densità)

• 1 x Connettore HDD Saver

• 1 x Connettore alimentazione PCIe71 Z97 Extreme6 Italiano

• 1 connettore audio pannello frontale

• 1 x Connettore underbolt AIC

• 2 x Collettori USB 2.0 (supporto di 4 porte USB 2.0) (suppor- to protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 1 x USB 2.0 verticale tipo A

• 2 x Collettori USB 3.0 (supporto di 4 porte USB 3.0) (suppor- to protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 1 x Dr. Debug con LED

• 1 x interruttore d’alimentazione con LED

• 1 x interruttore di ripristino con LED

• 1 x interruttore di selezione BIOS Funzione BIOS

• BIOS legale 2 x 64Mb AMI UEFI con supporto GUI multi- lingue (1 x Main BIOS e 1 x Backup BIOS)

• Supporto della tecnologia Secure Backup UEFI

• Eventi di riattivazione conformi a ACPI 1.1

• Supporto SMBIOS 2.3.1

• Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V CD di sup- porto

• Driver, utilità, soware antivirus (versione di prova), brows- er e barra degli strumenti Google Chrome, Start8 (30 giorni di prova), Kloudian Orbweb.ME Professional Hardware Monitor

• Rilevamento temperatura CPU/telaio

• Tachimetro CPU/chassis/ventola alimentazione

• Ventola silenziosa CPU/telaio (regolazione automatica veloc- ità in base alla temperatura della CPU)

• Ventola CPU/chassis con controllo di varie velocità

• Monitoraggio tensione: +12V, +5V, +3,3V, Vcore CPU, ten- sione ingresso CPU, tensioni interne CPU

• ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)72 Italiano Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclock- ing o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com A causa della limitazione, l'eettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi operativi Windows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows® non può utilizzare.73 Z97 Extreme6 Italiano

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin. Jumper per azzerare la CMOS (CLRCMOS1) (vedere pag. 1, n. 9) CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Azzerare la CMOS predenito L'interruttore per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.74 Italiano

1.4 Header e connettori sulla scheda

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 23) Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un nor- male riavvio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pan- nello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente. Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.75 Z97 Extreme6 Italiano Header LED di alimentazione (PLED1 a 3 pin) (vedere pag. 1, n. 18) Collegare il LED di alimentazione chassis a questo header per indicare lo stato di alimentazione del sistema. Connettori Serial ATA3 (SATA3_0_3: vedere pag. 1, n. 12) (SATA3_1_4: vedere pag.1, n. 13) (SATA3_2_5: vedere pag.1, n. 14) (SATA3_A1_A2: vedere pag.1, n. 11) (SATA3_A3_A4: vedere pag.1, n. 10) Questi dieci connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s. Se la porta eSATA sul pannello posteriore I/O è collegata, il connettore SATA3_A4 interno non funzionerà. I connettori SATA3_4 e SATA3_5 sono condivisi con il connettore SATA Express. Per ridurre al minimo il tempo d’avvio, usare le porte SATA Intel ® Z97 (SATA3_0) per i dispositivi di’avvio. Connettore Serial ATA Express (SATAE_1: vedere pag.1, n. 15) Collegare i dispositivi d’archiviazione SATA o PCIe a questo connettore. Il connettore SATA Express è condiviso con SATA3_4, SATA3_5 e Socket 3 M.2_SSD (NGFF) (M2_2). Header USB 2.0 (USB2_3 a 9 pin) (vedere pag. 1, n. 25) (USB4_5 a 9 pin) (vedere pag. 1, n. 26) Questa scheda madre è dotata di due collettori e di una porta. Ciascun header USB 2.0 può supportare due porte.

Italiano (USB1) (vedere pag. 1, n. 24) Header USB 3.0 (USB3_4_5 a 19 pin) (vedere pag. 1, n. 8) (19 pin USB3_6_7) (vedere pag. 1, n. 27) Oltre alle sei porte USB 3.0 del pannello I/O, questa scheda madre è dotata di due collettori. Ciascun header USB 3.0 può supportare due porte. Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 32) Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo

chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello ante-

riore seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di con- trollo Realtek e regolare il “Volume di registrazione”.77 Z97 Extreme6 Italiano Header altoparlante chas- sis (SPEAKER1 a 4 pin) (vedere pag. 1, n. 17) Collegare l'altoparlante dello chassis a questo header. Connettori ventola dello chassis e di alimentazione (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 16) (CHA_FAN2 a 3 pin) (vedere pag. 1, n. 29) (CHA_FAN3 a 3 pin) (vedere pag. 1, n. 34) (PWR_FAN1 a 3 pin) (vedere pag. 1, n. 6) Collegare i cavi della ventola ai connettori della ventola e far corrispondere il lo nero al pin di terra. Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 2) (CPU_FAN2 a 3 pin) (vedere pag. 1, n. 3) Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3. Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 7) Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'ali- mentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13. GND +12V

CHA_FAN_SPEEDFAN_SPEED_CONTR

+5V DUMMYDUMMY SPEAKER78 Italiano Connettore di alimentazione ATX da 12

(ATX12V1 a 8 pin) (vedere pag. 1, n. 1) Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5. Connettore alimentazione PCIe (4-pin PCIE _PWR1) (vedere pag. 1, n. 30) Collegare un cavo di alimentazione molex a 4 pin a questo connettore quando sono installate più di tre schede grache. Connettore HDD Saver (4-pin SATA _PWR _1) (vedere pag. 1, n. 22) Collegare il cavo HDD Saver a questo connettore per gestire lo stato d’alimentazione dell’unità HDD. Connettoreunderbolt AIC (TB1 5-pin) (vedere pag. 1, n. 28) Collegare un cavo di segnale a 5 pin (cavo GPIO) a questo connettore quando si installa una scheda aggiuntiva underbolt™ (AIC). Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 31) Questo header COM1 supporta un modulo di porta seriale. Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 33) Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piatta- forma.

1.5 Interruttori intuitivi

La scheda madre è dotata di quattro interruttori intuitivi: Interruttore d’alimentazione, interruttore di ripristino, interruttore Clear CMOS ed un interruttore di selezione BIOS che consentono di accendere/spegnere rapidamente il sistema, ripristinare il sistema, cancellare i valori CMOS oppure eseguire l’avvio su un BIOS diverso.Interruttore d’alimentazione(PWRBTN)(vedere pag. 1, n. 20)L’interrut tore d’alimentazione consente di accendere/spegnere rapidamente il sistema.Interruttore di ripristino(RSTBTN)(vedere pag. 1, n. 21)L’interruttore di ripristino consente di ripristinare rapidamente il sistema.Interruttore Clear CMOS(CLRCBTN)(vedere pag. 3, n. 16)L’interruttore Clear CMOS consente di cancellare rapidamente i valori CMOS.Interruttore di selezione BIOS (BIOS_SEL1)(vedere pag. 1, N. 19)L'interruttore di selezione BIOS consente di riavviare il sistema dal BIOS A o dal BIOS B. Power Reset Questa funzione è operativa solo quando si spegne il computer e si scollega l'alimentatore.

Questa scheda madre è dotata di due chip BIOS, un BIOS principale (BIOS_A) e un BIOS di backup (BIOS_B), che migliorano la sicurezza e la stabilità del sistema. Il sistema funziona normalmente sul BIOS principale. Tuttavia, se il BIOS principale è corrotto o danneggiato, basta semplicemente posizionare l'interruttore di selezione su "B" e il BIOS secondario si occuperà dell'avvio successivo del sistema. Quindi, usare "Secure Backup UEFI" in UEFI Setup Utility per duplicare una copia dei le BIOS sul BIOS primario per garantire il fun-zionamento normale del sistema. Per questioni di sicurezza, gli utenti non sono in grado di aggiornare il BIOS di backup manualmente. Gli utenti possono fare riferimento ai LED BIOS (BIOS_A_LED o BIOS_B_LED) per identicare quale BIOS è attualmente attivato.80 Español 1 Introducción Gracias por comprar la placa base ASRock Z97 Extreme6, una placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.
