BEDIENUNGSANLEITUNG Z97 Extreme6 ASROCK

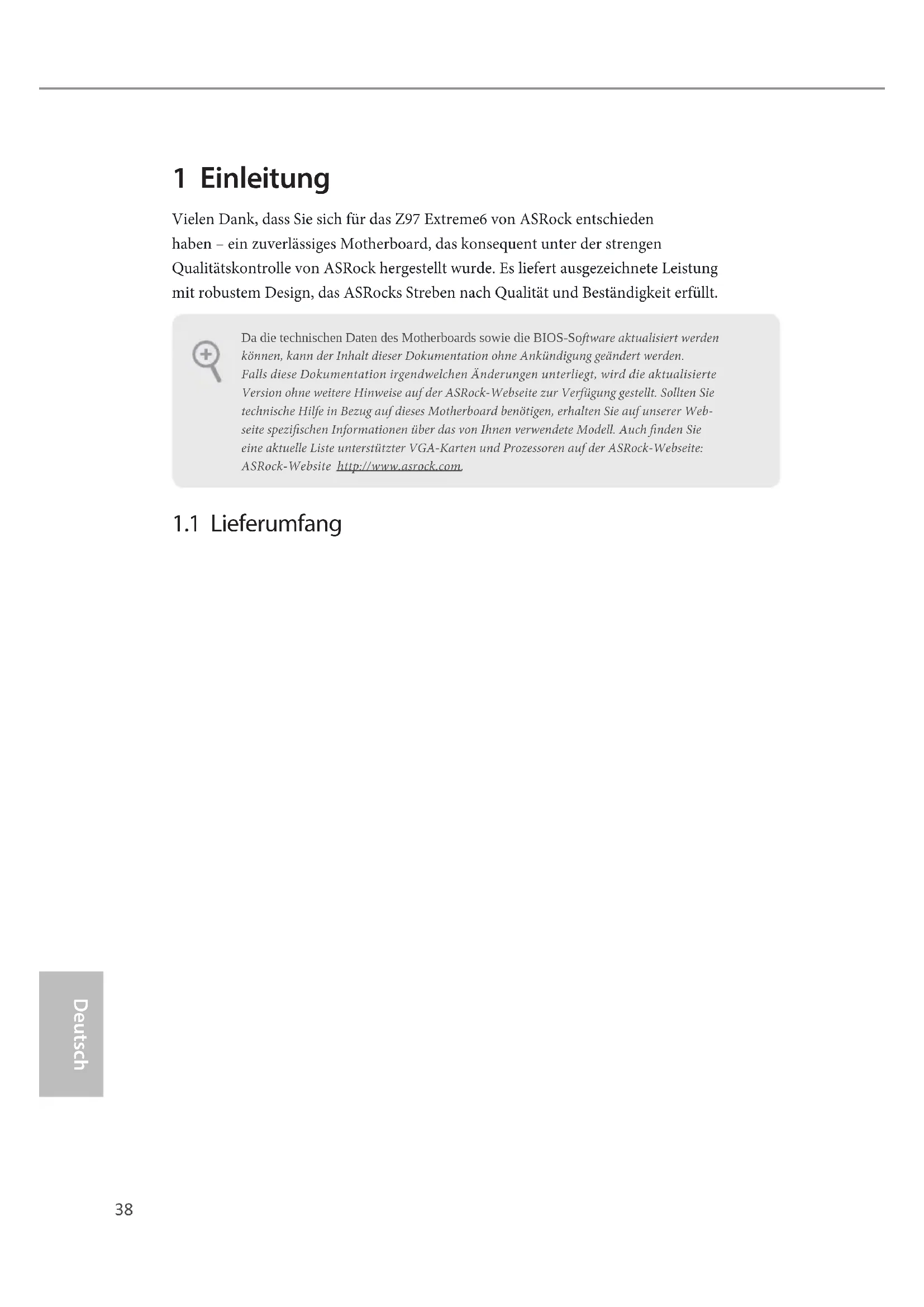

HDD Saver CableSATA data cable For the soware conguration, please refer to the section 3.2 “A-Tuning” in the user manual.38 Deutsch 1 Einleitung Vielen Dank, dass Sie sich für das Z97 Extreme6 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

• ASRock Z97 Extreme6 – Schnellinstallationsanleitung

• 1 x E/A-Blendenabschirmung

• 2 x Schrauben für M.2-Sockel

• 1 x Schraube für Mini-PCIe-Steckplatz Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Web-seite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.39 Z97 Extreme6 Deutsch

1.2 Technische Daten

• Leiterplatte mit hochdichtem Glasgewebe Einzi- gartige Merkmale ASRock-Superlegierung

• XXL-Kühlkörper mit Aluminiumlegierung

• Erstklassige Legierungsdrossel (reduziert Kernverlust im Vergleich zu Eisenpulverdrossel um 70 %)

• 12K-Platinkappen (100 % in Japan gefertigt, hochqualitative leitfähige Polymer-Kondensatoren)

• Saphirschwarze Leiterplatte ASRock Ultra M.2 (PCIe Gen3 x 4) ASRock HDD-Saver-Technologie ASRock Full Spike Protection ASRock Cloud ASRock App-Shop Prozessor

• Unterstützt Intel® CoreTM-Prozessoren (Sockel 1150) der 4 ten & 5 ten Generation

• 12-Leistungsphasendesign

• Unterstützt Intel® Turbo Boost 2.0-Technologie

• Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie

• Unterstützt ASRock BCLK-Übertaktung (voller Bereich) Chipsatz

• Dualkanal-DDR3-Speichertechnologie

• 4 x DDR3-DIMM-Steckplätze

• Unterstützt DDR3 3000+(OC)/2933+(OC)/2800(OC)/24 00(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, ungepuerter Speicher

• Systemspeicher, max. Kapazität: 32 GB (siehe ACHTUNG)

• Unterstützt Intel® Extreme Memory Prole (XMP)1.3/1.2

• 15-μ-Goldkontakt in DIMM-Steckplätze40 Deutsch Erweite- rungss- teckplatz

• 2 x PCI-Express 3.0-x16-Steckplätze (PCIE2/PCIE4:einzeln bei x16 (PCIE2); doppelt bei x8 (PCIE2) / x8 (PCIE4))

• Falls der M2_1-Steckplatz belegt ist, läu der PCIE2- Steckplatz im x8-Modus und der PCIE4-Steckplatz im x4- Modus.

• 1 x PCI-Express 2.0-x16-Steckplatz (PCIE5:x2-Modus)

• 2 x PCI-Express 2.0-x1-Steckplätze

• 1 x Mini-PCI-Express-Steckplatz *Mini-PCI-Express-Steckplatz mit PCIE3-Steckplatz geteilt.

• Unterstützt AMD Quad CrossFireX

• Unterstützt NVIDIA® Quad SLI

• 15-μ-Goldkontakt in VGA-PCIe-Steckplatz (PCIE2) Grak- karte

• Integrierte Intel® HD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

• Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru

• Max. geteilter Speicher: 1792 MB

• Drei Grakkarten-Ausgangsoptionen: DVI-I, HDMI und DisplayPort 1.2

• Unterstützt drei Monitore

• Unterstützt HDMI mit maximaler Auösung von 4K x 2K (4096 x 2160) bei 24 Hz

• Unterstützt DVI-I mit maximaler Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt DisplayPort 1.2 mit einer max. Auösung bis 4K x 2K (4096 x 2160) bei 24 Hz oder 4K x 2K (3840 x 2160) bei 60 Hz

• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI- Port (konformer HDMI-Monitor erforderlich)

• Unterstützt HDCP mit DVI-I-, HDMI- und DisplayPort 1.2-Ports

• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-I-, HDMI- und DisplayPort 1.2-Ports41 Z97 Extreme6 Deutsch Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150- Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

• Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

• Unterstützt Purity Sound™ 2 - Nichicon-Audiokappen der Fine Gold-Serie - 115-dB-SRV-DAC mit Dierentialverstärker - TI® NE5532 – erstklassiger Headset-Verstärker (unterstützt Headsets mit bis zu 600 Ohm) - Direct Drive Technology - Abdeckung mit EMV-Abschirmung - PCB-isolierte Abschirmung

• Unterstützt DTS Connect LAN

• Unterstützt Wake-On-WAN (am Realtek RTL8111GR)

• Unterstützt Wake-On-LAN

• Unterstützt Blitzschutz/Schutz gegen elektrostatische Entla- dung (ASRock Full Spike Protection)

• Unterstützt LAN-Kabelerkennung (am Realtek RTL8111GR)

• Unterstützt energieezientes Ethernet 802.3az

• Unterstützt PXE Rück- blende, E/A

• 1 x PS/2-Maus-/Tastaturanschluss

• 1 x Optischer SPDIF-Ausgang

• 2 x USB 3.0-Ports (ASMedia ASM1042AE) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))42 Deutsch

• 4 x USB 3.0-Ports (Intel® Z97) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

• 2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

• 1 x CMOS-löschen-Schalter

• HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon Speicher

• 6 x SATA-III-6,0-Gb/s-Anschlüsse per Intel® Z97, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Stor- age Technology 13 und Intel Smart Response Technology), NCQ, AHCI, Hot-Plugging und ASRock HDD-Saver-Tech- nologie

• 4 x SATA-III-6,0-Gb/s-Anschlüsse per ASMedia ASM1061, unterstützt NCQ, AHCI, Hot-Plugging und ASRock HDD-Saver-Technologie (SATA3_A4-Anschluss wird mit eSATA-Port geteilt)

• 1 x SATA-Express-Anschluss (geteilt mit SATA3_4, SATA3_5 und M.2_SSD- (NGFF) Sockel 3 (M2_2))

• Anzukündigende Unterstützung

• 1 x eSATA-Anschluss per ASMedia ASM1061, unterstützt NCQ, AHCI, Hot-Plugging und Portmultiplikator

• 1 x Ultra-M.2-Sockel (M2_1), unterstützt M.2-PCI-Express- Modul bis Gen3 x 4 (32 Gb/s)

• 1 x M.2_SSD- (NGFF) Sockel 3 (M2_2), unterstützt M.2- SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen2 x 2 (10 Gb/s) Anschluss

• 1 x COM-Anschluss-Stileiste

• 1 x Betrieb-LED-Stileiste

• 1 x Netzteillüeranschluss (3-polig)

• 1 x 24-poliger ATX-Netzanschluss

• 1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzan- schluss)

• 1 x HDD-Saver-Anschluss

• 1 x underbolt-Erweiterungskartenanschluss

• 2 x USB 2.0-Stileisten (unterstützen 4 USB 2.0-Ports) (un- terstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

• 1 x Vertikal, Typ A, USB 2.0

• 2 x USB 3.0-Stileisten (unterstützen 4 USB 3.0-Ports) (un- terstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

• 1 x Dr. Debug mit LED

• 1 x Ein-/Austaste mit LED

• 1 x Reset-Taste mit LED

• 1 x BIOS-Auswahlschalter BIOS- Funktion

• 2 x 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehr- sprachiger grascher Benutzerschnittstellen (1 x Haupt-BI- OS und 1 x Ausfall-BIOS)

• Unterstützt UEFI-Technologie (zuverlässige Sicherung)

• ACPI 1.1-konforme Aufweckereignisse

• SMBIOS 2.3.1-Unterstützung

• CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannung- sanpassung Support-

• CPU-/Gehäusetemperaturerkennung

• CPU/Gehäuse/Netzteil-Lüertachometer

• Lautloser CPU-/Gehäuselüer (automatische Anpassung der Gehäuselüergeschwindigkeit durch CPU-Temperatur)

• CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, CPU-Eingangsspannung, interne CPU-Spannung Betriebs- system

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)44 Deutsch Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstel- lungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Über- taktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betra- gen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.45 Z97 Extreme6 Deutsch

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist. CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 9) CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS- Batterie entfernt wird. CMOS löschenStandard Der CMOS-löschen-Schalter hat dieselbe Funktion wie der CMOS-löschen-Jumper.46 Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 23) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschal- tung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhe- zustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität- LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädi- gen.47 Z97 Extreme6 Deutsch Betrieb-LED-Stileiste (3-polig, PLED1) (siehe S. 1, Nr. 18) Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des Systembetriebsstatus mit dieser Stileiste. Serial-ATA-III- Anschlüsse (SATA3_0_3: siehe S. 1, Nr. 12) (SATA3_1_4: siehe S. 1, Nr. 13) (SATA3_2_5: siehe S. 1, Nr. 14) (SATA3_A1_A2: siehe S. 1, Nr. 11) (SATA3_A3_A4: siehe S. 1, Nr. 10) Diese zehn SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertr agungsgeschwindigkei t bis 6,0 Gb/s. Falls der eSATA-Port am hinteren E/A angeschlossen wurde, funktioniert der interne SATA3_A4-Anschluss nicht. SATA3_4, SATA3_5 werden mit dem SATA-Express-Anschluss geteilt. Nutzen Sie zum Minimieren der Startzeit Intel® Z97-SATA-Ports (SATA3_0) für Ihre bootfähigen Geräte. Serial-ATA-Express- Anschluss (SATAE_1: siehe S. 1, Nr. 15) Bitte verbinden Sie entweder SATA- oder PCIe-Speichergeräte mit diesem Anschluss. Der SATA-Express-Anschluss wird mit SATA3_4, SATA3_5 und M.2_SSD- (NGFF) Sockel 3 (M2_2) geteilt. USB 2.0-Stileisten (9-polig, USB2_3) (siehe S. 1, Nr. 25) (9-polig, USB4_5) (siehe S. 1, Nr. 26) Es gibt zwei Steckleisten und einen Port an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstützen.

Deutsch (USB1) (siehe S. 1, Nr. 24) USB 3.0-Stileisten (19-polig, USB3_4_5) (siehe S. 1, Nr. 8) (19-polig, USB3_6_7) (siehe S. 1, Nr. 27) Neben sechs USB 3.0-Ports an der E/ A-Blende benden sich zwei Stileisten an diesem Motherboard. Jede USB 3.0-Stileiste kann zwei Ports unterstützen. Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 32) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss

dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.49 Z97 Extreme6 Deutsch Gehäuselautsprechersti- leiste (4-polig, SPEAKER1) (siehe S. 1, Nr. 17) Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stileiste. Gehäuse- und Netz- teillüeranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 16) (3-polig, CHA_FAN2) (siehe S. 1, Nr. 29) (3-polig, CHA_FAN3) (siehe S. 1, Nr. 34) (3-polig, PWR _FAN1) (siehe S. 1, Nr. 6) Bitte verbinden Sie die Lüerkabel mit den Lüeranschlüssen; der schwarze Draht gehört zum Erdungskontakt. CPU-Lüeranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 2) (3-polig, CPU_FAN2) (siehe S. 1, Nr. 3) Dieses Motherboard bietet einen 4-poligen CPU- Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 7) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. GND

+5V DUMMYDUMMY SPEAKER50 Deutsch ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1) Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an. PCIe-Netzanschluss (4-polig, PCIE_PWR1) (siehe S. 1, Nr. 30) Bitte verbinden Sie ein 4-poliges Molex-Netzkabel mit diesem Anschluss, wenn mehr als drei Grakkarten installiert sind. HDD-Saver-Anschluss (4-polig, SATA_PWR _1) (siehe S. 1, Nr. 22) Bitte verbinden Sie zum Verwalten des Energiestatus der Festplatte das HDD-Saver-Kabel mit diesem Anschluss. underbolt- Erweiterungskar- tenanschluss (5-polig, TB1) (siehe S. 1, Nr. 28) Bitte verbinden Sie ein serielles 5-poliges Kabel (GPIO- Kabel) mit diesem Anschluss, wenn Sie eine underbolt™- Erweiterungskarte installieren. Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 31) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 33) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

Das Motherboard hat vier intelligente Schalter: Ein-/Ausschalter, Reset-Schalter, CMOS-löschen-Schalter und ein BIOS-Auswahlschalter, wodurch Benutzer das System schnell ein-/abschalten, zurücksetzen, die CMOS-Werte löschen oder von einem anderen BIOS starten können.Ein-/Ausschalter(PWRBTN)(siehe S. 1, Nr. 20)Mit dem Ein-/Ausschalter kann der Benutzer das System schnell ein-/abschalten.Reset-Schalter(RSTBTN)(siehe S. 1, Nr. 21)Der Reset-Taste ermöglicht das schnelle Rücksetzen des Systems.CMOS-löschen-Schalter(CLRCBTN)(siehe S. 3, Nr. 16)Mit dem CMOS-löschen-Schalter können Benutzer die CMOS-Werte schnell löschen.BIOS-Auswahlschalter (BIOS_SEL1)(siehe S. 1, Nr. 19)Der BIOS-Auswahlschalter ermöglicht dem System, von BIOS A oder BIOS B zu starten. Power Reset Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Stromvers-orgung unterbrechen.

Dieses Motherboard verfügt über zwei BIOS-Chips, ein primäres BIOS (BIOS_A) und ein Ausfall-BIOS (BIOS_B), die Sicherheit und Stabilität Ihres Systems steigern. Normaler-weise läu das System über das primäre BIOS. Falls das primäre BIOS jedoch beschädigt ist oder ausfällt, stellen Sie den BIOS-Auswahlschalter einfach auf „B“ um; dann übernimmt das Ausfall-BIOS beim nächsten Systemstart. Duplizieren Sie dann mit „Secure Backup UEFI“ im UEFI-Einrichtungsprogramm zur Gewährleistung eines normalen Systemb-etriebs eine Arbeitskopie der BIOS-Dateien am primären BIOS. Aus Sicherheitsgründen können Benutzer das Ausfall-BIOS nicht manuell aktualisieren. Sie können das aktuell aktivierte BIOS anhand der BIOS-LEDs (BIOS_A_LED oder BIOS_B_LED) bestimmen.52 Français 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock Z97 Extreme6, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
