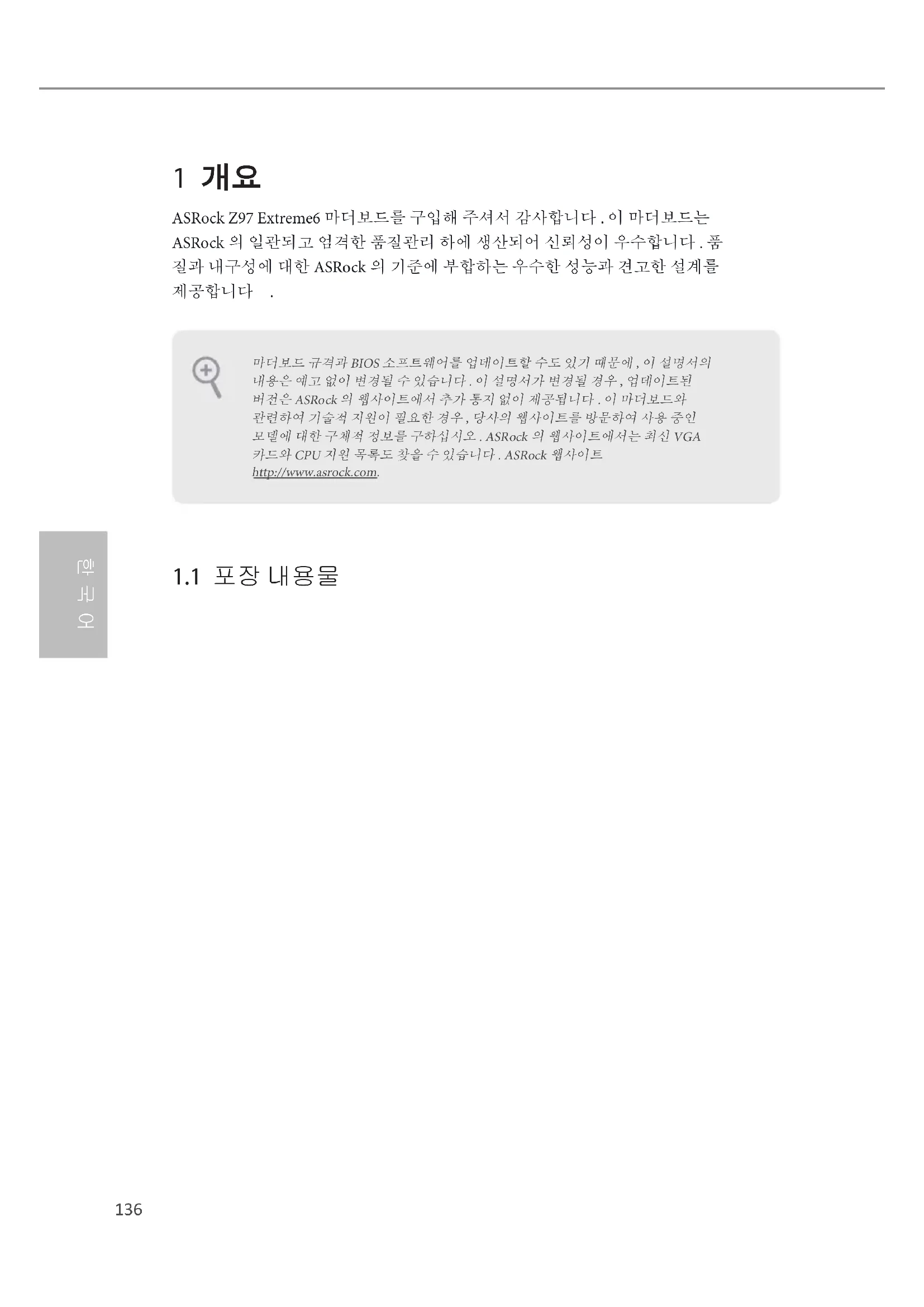

1 개요 ASRock Z97 Extreme6 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품 질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를

• ASRock Z97 Extreme6 마더보드 (ATX 폼 팩터 )

• ASRock Z97 Extreme6 간편 설치 안내서

• ASRock Z97 Extreme6 지원 CD

• 시리얼 ATA (SATA) 데이터 케이블 4 개 ( 선택 품목 )

• ASRock SLI_Bridge_2S 카드 1 개

• mini-PCIe 슬롯용 나사 1 개 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 설명서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.137 Z97 Extreme6

• 프리미엄 앨로이 초크 ( 철제 파우더 초크와 비교하여 코 어 손실 70% 감소 )

• 12K 백금 캡 (100% 일본산 고품질 전도성 폴리머 콘덴서 )

• 사파이어 블랙 PCB ASRock Ultra M.2 (PCIe Gen3 4

• 4 세대 및 5 세대 Intel® CoreTM 프로세서 지원 ( 소켓 1150)

• Intel® Turbo Boost 2.0 기술 지원

• Intel®K- 시리즈 잠금 해제 CPU 지원

• ASRock BCLK 전범위 오버클로킹 지원

(OC)/1866(OC)/1600/1333/1066 비 -ECC, 비버퍼링 메모리

• 시스템 메모리 최대 용량 : 32GB ( 주의 참조 )

• M2_1 슬롯이 사용되고 있을 경우 PCIE2 슬롯은 x8 모드 로 동작하고 PCIE4 슬롯은 x4 모드에서 동작합니다 .

• PCI Express 2.0 x16 슬롯 1 개 (PCIE5: x2 모드 )

• PCI Express 2.0 x1 슬롯 2 개

• mini-PCI Express 슬롯 1 개

• mini-PCI Express 슬롯은 PCIE3 슬롯과 공유됩니다 .

• Intel® HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .

• Intel® HD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTru

3D, Intel® 클리어 비디오 HD 기술 , Intel® Insider

, Intel® HD 그래픽스 4400/4600

• 그래픽 출력 옵션 세 개 : DVI-I, HDMI 및 DisplayPort 1.2

• HDMI 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 24Hz)

• DVI-I 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• 최대 4K x 2K (4096x2160) @ 24Hz or 4K x 2K (3840x2160) @ 60Hz 의 최대 해상도로 DisplayPort 1.2 지원

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포트 포함 ) 지원 (HDMI 호환 모니터

• DVI-I, HDMI 및 DisplayPort 1.2 포트를 이용한 HDCP 지원

• DVI-I, HDMI 및 DisplayPort 1.2 포트를 이용한 Full HD 1080p Blu-ray (BD) 재생 지원139 Z97 Extreme6

• 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC1150 오디오 코덱 )

• 서지 보호 지원 (ASRock 풀 스파이크 보호 )

• Purity Sound ™ 2 지원 - Nichicon Fine Gold 시리즈 오디오 캡 - 디퍼렌셜 증폭기 포함 115dB SNR DAC - TI® NE5532 프리미엄 헤드셋 증폭기 ( 최대 600 옴 헤드셋

- 다이렉트 드라이브 기술 - EMI 차폐 커버 - PCB 절연 차폐

• Intel® 리모트 웨이크 기술 지원 (Intel® I218V 에서 )

• Wake-On-WAN 지원 (Realtek RTL8111GR 에서 )

• 번개 /ESD 보호 지원 (ASRock 풀 스파이크 보호 )

• LAN 케이블 감지 (Realtek RTL8111GR 에서 )

• PS 1 개 / 마우스 / 키보드 포트 2 개

• USB 3.0 포트 2 개 (ASMedia ASM1042AE)(ESD 보호 지원 (ASRock 풀 스파이크 보호 ))140

• USB 3.0 포트 4 개 (Intel® Z97)(ESD 보호 지원 (ASRock 풀

• LED 장착 RJ-45 LAN 포트 2 개 (ACT/LINK LED 및 SPEED LED)

• HD 오디오 잭 : 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전면 스피커 / 마이크

• Intel® Z97 지원 SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 13 및 Intel 스마트 응답 기술 ), NCQ, AHCI, 핫 플러그 및 ASRock HDD 세이버 기술을 지원

• ASMedia ASM1061 지원 SATA3 6.0 Gb/s 커넥터 4 개가 NCQ, AHCI, 핫 플러그 및 ASRock HDD 세이버 기술 지원 (SATA3_A4 커넥터가 eSATA 포트와 공유됨 )

• SATA Express 커넥터 1 개 (SATA3_4, SATA3_5 및 M.2_SSD (NGFF) 소켓 3 (M2_2) 과 공유 )

• ASMedia ASM1061 지원 eSATA 커넥터 1 개가 NCQ, AHCI, 핫 플러그 및 포트 멀티플라이어 지원

• Ultra M.2 Socket (M2_1) 1 개가 최대 Gen3 M.2 PCI Express 모듈 4 개 지원 (32 Gb/s)

• M.2_SSD (NGFF) 소켓 3 (M2_2) 1 개 , M.2 SATA3 6.0 Gb/s 모듈 및 최대 Gen2 M.2 PCI Express 모듈 2 개 (10 Gb/s) 지

• CPU 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )

• 섀시 팬 커넥터 3 개 (1 x 4 핀 , 2 x 3 핀 )

• 8 핀 12V 전원 커넥터 1 개 ( 고밀도 전원 커넥터 )

• PCIe 전원 커넥터 1 개141 Z97 Extreme6

• underbolt AIC 커넥터 1 개

• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )(ESD 보호 지원 (ASRock 풀 스파이크 보호 ))

• USB 2.0 헤더 3.0 개 (USB 3.0 포트 4 개 지원 )(ESD 보호 지 원 (ASRock 풀 스파이크 보호 ))

• LED 탑재 Dr. Debug 1 개

• BIOS 선택 스위치 1 개 BIOS

• 다국어 GUI 지원 64Mb AMI UEFI Legal BIOS 2 개 ( 메인 BIOS 1 개 및 백업 BIOS 1 개 )

• ACPI 1.1 준수 웨이크 업 이벤트

• CPU, DRAM, PCH 1.05V, PCH 1.5V 전압 다중 조정

• 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), Google Chrome 브라우저 및 툴바 , Start8 (30 일 시험판 ), Kloudian Orbweb.ME Professional

• CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동

• 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore, CPU 입력 전 압 , CPU 내부 전압

• Microso® Windows® 8.1 32 비트 / 8.1 64 비트 / 8 32 비트 / 8 64 비트 / 7 32 비트 / 7 64 비트

• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필 요 )142

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오 버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른 다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스 템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용자 스스로 위 험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .

• 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com 제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트 운영체제에는 그러 한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows® 가 사용할 수 없는 메 모리를 이용할 수 있습니다 .143 Z97 Extreme6

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림 은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼 (CLRCMOS1) (1 페이지 , 9 번 항목 참

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스 템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코 드를 전원공급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오 . 그러나 BIOS 업데 이트 직후에는 CMOS 를 삭제하지 마십시오 . BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종 료한 다음 CMOS 지우기 작업을 해야 합니다 . CMOS 배터리를 제거할 경우에 만 암호 , 날짜 , 시간 , 사용자 기본 프로파일이 지워집니다 . Clear CMOS

Clear CMOS 스위치는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다 .144

(9 핀 PANEL1) (1 페이지 , 23 번 항목 참

섀시의 전원 스위치 , 리 셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당 에 따라 이 헤더에 연결 합니다 . 케이블을 연결 하기 전에 양극 핀과 음 극 핀을 기록합니다 . GND

GND PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는 방 법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수 행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED

가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시

스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위 치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니 다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치 하는지 확인합니다 . 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩 니다 .145 Z97 Extreme6

전원 LED 헤더 (3 핀 PLED1) (1 페이지 , 18 번 항목 참

섀시 전원 LED 를 이 헤더에 연결하십시오 . 시리얼 ATA3 커넥터 (SATA3_0_3: (1 페이지 , 12 번 항목 참

(SATA3_1_4: (1 페이지 , 13 번 항목 참 조 )(SATA3_2_5: 1 페이지 , 14 번 항목 참

(SATA3_A1_A2: 1 페이지 , 11 번 항목 참

(SATA3_A3_A4: 1 페이지 , 10 번 항목 참

이들 열 개의 SATA3 커넥 터는 최대 6.0 Gb/s 데이 터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합 니다 . 후면 I/O 의 eSATA 포트가 연결된 경우 내부 SATA3_A4 가 기능하지 않습니다 . SATA3_4 및 SATA3_5 는 SATA Express 커넥터와 공유됩니다 . 부팅 시간을 최소화하려 면 , Intel® Z97 SATA 포트 (SATA3_0) 를 부팅용 장 치에 사용하십시오 . SATA Express 커넥터 (SATAE_1: 1 페이지 , 15 번 항목 참

SATA 저장장치 또는 PCIe 저장장치를 이 커 넥터에 연결하십시오 . SATA Express 커넥터는 SATA3_4, SATA3_5 및

(M2_2) 과 공유됩니다 . USB 2.0 헤더 (9 핀 USB2_3) (1 페이지 , 25 번 항목 참

(9 핀 USB4_5) (1 페이지 , 26 번 항목 참

이 마더보드에는 헤더 두 개와 포트 한 개가 있습 니다 . 각 USB 2.0 헤더는 포트 두 개를 지원할 수

(USB1) (1 페이지 , 24 번 항목 참

USB 3.0 헤더 (19 핀 USB3_4_5) (1 페이지 , 8 번 항목 참

(19 핀 USB3_6_7) (1 페이지 , 27 번 항목 참

6 개가 탑재되어 있을 뿐 아니라 마더보드에 헤더 두 개가 탑재되어 있습니 다 . 각 USB 3.0 헤더는 포 트 두 개를 지원할 수 있

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (1 페이지 , 32 번 항목 참

이 헤더는 오디오 장치를 전면 오디오 패널에 연결 하는 데 사용됩니다 .

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템

AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 . C. 접지 (GND) 를 접지 (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패 널용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Re- cording Volume( 녹음 볼륨 )”을 조정합니다 .147 Z97 Extreme6

(4 핀 SPEAKER1) (1 페이지 , 17 번 항목 참

섀시 및 전원 팬 커넥터 (4 핀 CHA_FAN1) (1 페이지 , 16 번 항목 참

(3 핀 CHA_FAN2) (1 페이지 , 29 번 항목 참

(3 핀 CHA_FAN3) (1 페이지 , 34 번 항목 참

(3 핀 PWR_FAN1) (1 페이지 , 6 번 항목 참

팬 케이블을 팬 커넥터에 연결하고 검은색 와이어 를 접지핀에 연결하십시

CPU 팬 커넥터 (4 핀 CPU_FAN1) (1 페이지 , 2 번 항목 참

(3 핀 CPU_FAN2) (1 페이지 , 3 번 항목 참

이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커 넥터가 탑재되어 있습니 다 . 3 핀 CPU 팬을 연결 하려는 경우 핀 1-3 에 연

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지 , 7 번 항목 참

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑 재되어 있습니다 . 20 핀 ATX 전원공급장치를 사 용하려면 핀 1 과 핀 13 을 따라 연결하십시오 . GND +12V

ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1 페이지 , 1 번 항목 참

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다 . 4 핀 ATX 전원공급장치를 사 용하려면 핀 1 과 핀 5 을 따라 연결하십시오 . PCIe 전원 커넥터 (4 핀 PCIE_PWR1) (1 페이지 , 30 번 항목 참

네 개 이상의 그래픽 카드가 설 치되어 있을 때 4 핀 몰렉스 전 원 케이블을 이 커넥터에 연결

HDD 세이버 커넥터 (4 핀 SATA_PWR_1) (1 페이지 , 22 번 항목 참

HDD 의 전원 상태를 관리하려 면 HDD 세이버 케이블을 이 커 넥터에 연결하십시오 . underbolt AIC 커넥터 (5 핀 TB1) (1 페이지 , 28 번 항목 참

underbolt ™ 확장 카드 (AIC) 를 설치할 때 5 핀 신호 케이블 (GPIO 케이블 ) 을 이 커넥터에

(9 핀 COM1) (1 페이지 , 31 번 항목 참

이 COM1 헤더는 시리얼 포트 모듈을 지원합니다 . TPM 헤더 (17 핀 TPMS1) (1 페이지 , 33 번 항목

이 커넥터는 키 , 디지털 인증 서 , 암호 및 데이터를 안전하 게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원 합니다 . TPM 시스템은 네트워 크 보안을 강화하고 , 디지털 신 원을 보호하며 플랫폼 무결성을

마더보드에는 스마트 스위치 네 개가 탑재되어 있습니다 : 전원 스위치 , 리셋 스 위치 , CMOS 초기화 스위치 및 BIOS 선택 스위치 한 개 . 이 스위치들로 시스템 을 빨리 켜고 끄거나 시스템을 리셋하거나 CMOS 값을 지우거나 다른 BIOS 로 부팅할 수 있습니다 .전원 스위치(PWRBTN) (1 페이지 , 20 번 항목 참 조 )전원 스위치로 시스템을 빨리 켜거나 끌 수 있습니다 .리셋 스위치(RSTBTN) (1 페이지 , 21 번 항목 참 조 )리셋 스위치로 시스템을 빨리 리셋할 수 있습니다 .CMOS 지우기 스위치(CLRCBTN) (3 페이지 , 16 번 항목 참 조 )CMOS 지우기 스위치로 CMOS 값을 빨리 지울 수 있습니다 .BIOS 선택 스위치 (BIOS_SEL1) (1 페이지 , 19 번 항목 참 조 )BIOS 선택 스위치로 시스템을 BIOS A 또는 BIOS B 에서 부팅할 수 있습니다 . Power Reset 이 기능은 컴퓨터를 끄고 전원 플러그를 빼는 경우에만 작동합니다 .

이 마더보드는 두 개의 BIOS 칩 , 즉 일차 BIOS (BIOS_A) 와 보조 BIOS (BIOS_B) 를 탑 재하여 시스템의 안전 및 안정성을 더욱 강화했습니다 . 평소에 시스템은 일차 BIOS

로 동작합니다 . 그러나 일차 BIOS 가 손상될 경우 BIOS 선택 스위치를 “B” 위치로

설정하면 다음에 시스템을 부팅할 때 보조 BIOS 가 동작합니다 . 그런 다음 UEFI Setup Utility 에서 “Secure Backup UEFI( 보안 백업 UEFI)”를 사용하여 BIOS 파일 실행본을 일차 BIOS 에 복사하여 정상적 시스템 작동을 유지합니다 . 안전을 위해서 , 사용자가

백업 BIOS 를 수동으로 업데이트하는 것이 금지되어 있습니다 . 사용자는 BIOS LED

(BIOS_A_LED 또는 BIOS_B_LED) 를 참조하여 현재 어떤 BIOS 가 작동 중인지 알 수 있습니다 .150
