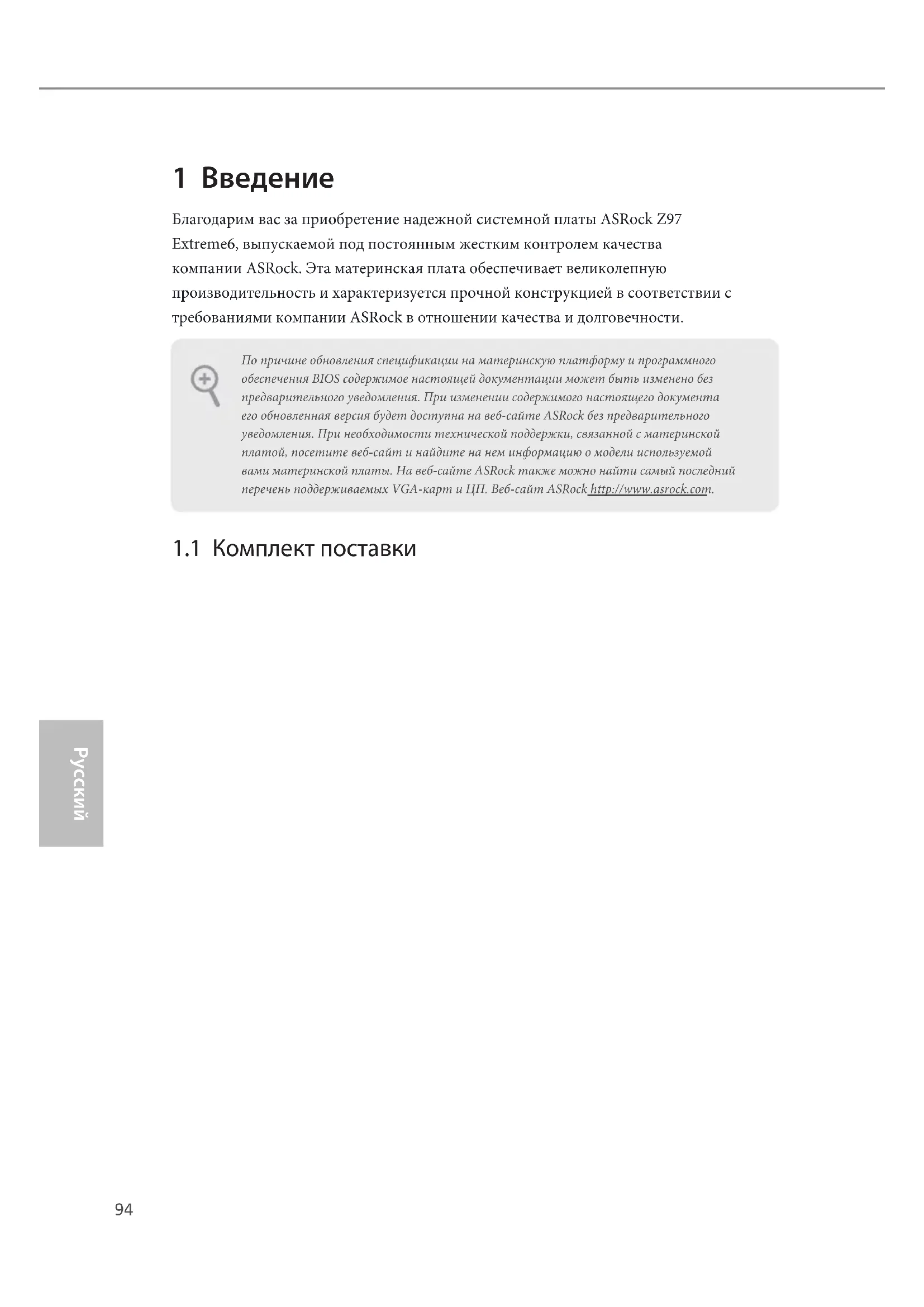

1 Введение Благодарим вас за приобретение надежной системной платы ASRock Z97 Extreme6, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

• Системная плата ASRock Z97 Extreme6 (форм-фактор ATX)

• Краткое руководство по установке ASRock Z97 Extreme6

• Компакт-диск с ПО для платы ASRock Z97 Extreme6

• 4 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

• 1 х экран панели с портами ввода-вывода

• 2 x Винт для гнезда M.2

• 1 x Винт для гнезда mini-PCIe По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.95 Z97 Extreme6

• Печатная плата высокой плотности на основе стеклоткани

• Радиатор из алюминиевого сплава XXL

• Катушка индуктивности с сердечником из высококачественного сплава Alloy Choke (снижение потери в сердечнике на 70% по сравнению с сердечником из железного порошка)

• Двухблочный полевой МОП-транзистор (DSM)

• Конденсаторы 12K Platinum (с использованием высококачественных конденсаторов из проводящих полимеров производства Японии)

• Печатная плата Sapphire Black ASRock Ultra M.2 (PCIe Gen3 x4) Технология ASRock HDD Saver Технология полной защиты от импульсных пиков напряжения ASRock Full Spike Protection ASRock Cloud Веб-магазин ASRock APP Shop

поколения процессоров Intel® CoreTM (Socket 1150)

• Поддержка технологии Intel® Turbo Boost 2.0

• Поддержка процессоров Intel® серии K с разблокированным множителем

• Поддержка полного разгона процессора ASRock BCLK

• Двухканальная память DDR3

• Максимальный объем системной памяти: 32 Гб (см. «ПРЕДОСТЕРЕЖЕНИЕ»)

• Поддержка Intel® Extreme Memory Prole (XMP)1.3/1.2

• Гнезда DIMM с золочеными контактами 15мк96

• Если слот M2_1 занят, слот PCIE2 используется в режиме x8, а слот PCIE4 используется в режиме x4.

• Слот mini-PCI Express используется со слотом PCIE3.

• Поддержка AMD Quad CrossFireX

• Поддержка NVIDIA® Quad SLI

• 15μ Золоченые контакты разъема VGA PCIe (PCIE2) Графическая

• Поддержка выходных сигналов Intel® HD Graphics Built-in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.

• Поддержка встроенных технологий визуализации Intel® HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTru

• Максимальный объем совместно используемой памяти: 1792 Мб

• Три графических выхода: DVI-I, HDMI и DisplayPort

• Поддержка работы с тремя мониторами

• Поддержка HDMI с максимальным разрешением до 4K × 2K (4096x2160) при частоте обновления 24 Гц

• Поддержка DVI-I с максимальным разрешением до 1920x1200 при 60 Гц

• Поддержка DisplayPort 1.2 с максимальным разрешением до 4K x 2K (4096x2160) с частотой обновления 24 Гц или 4K x 2K (3840x2160) с частотой обновления 60 Гц

• Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется HDMI-совместимый монитор)

• Поддержка функции HDCP через порты DVI-I, HDMI и DisplayPort 1.2

• Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-I, HDMI и DisplayPort 1.297 Z97 Extreme6

• 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1150)

• Поддержка Premium Blu-ray Audio

• Защита от перенапряжения (ASRock Full Spike Protection)

• Поддержка Purity Sound™ 2 - Конденсаторы для аудиосистем серии Nichicon Fine Gold - 115 дБ SNR DAC с дифференциальным усилителем - Усилитель TI® NE5532 Premium Headset Amplier (поддержка гарнитуры с сопротивлением до 600

- Технология Direct Drive - Крышка с экранированием от электромагнитных

- Изолирующее экранирование печатной платы

• Поддержка DTS-подключения

• Поддержка технологии Intel® Remote Wake (только Intel® I218V)

• Поддержка функции Wake-On-WAN (с Realtek RTL- 8111GR)

• Поддержка Wake-On-LAN

• Молниезащита и защита электростатического напряжения (ASRock Full Spike Protection)

• Поддержка функции обнаружения кабеля ЛВС (с Realtek RTL8111GR)

• Поддержка Energy Ecient Ethernet 802.3az

• Поддержка PXE Порты ввода-

• 1 x PS/2 для мыши/клавиатуры

• 1 x оптический выходной SPDIF

• 2 x Порты USB 3.0 (ASMedia ASM1042AE) с защитой от электростатического напряжения (ASRock Full Spike Protection)98

• 4 x Порты USB 3.0 (Intel® Z97) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 2 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и СИД SPEED)

• 1 x переключатель сброса настроек CMOS

• Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон Запоминающие

• 6 x Разъемы SATA3 со скоростью обмена данными 6,0 ГБ/с с Intel® Z97, технологии RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Tech- nology 13 и Intel Smart Response Technology), NCQ, AHCI, "горячего" подключения и ASRock HDD Saver

• 4 x Разъем SATA3 со скоростью обмена данными 6,0 ГБ/с с ASMedia ASM1061, технологии NCQ, AHCI, "горячего" подключения и ASRock HDD Saver (разъем SATA3_A4 используется с портом eSATA)

• 1 x Разъем SATA Express (для использования с SATA3_4, SATA3_5 и M.2_SSD (NGFF) Socket 3 (M2_2))

• О поддержке будет объявлено

• 1 x Разъем eSATA с ASMedia ASM1061, поддержка функций NCQ, AHCI, "горячего" подключения и разветвителя портов

• 1 x Ultra M.2 Socket (M2_1), поддержка модуля M.2 PCI Express до версии Gen3 x4 (32 ГБ/с)

• 1 x M.2_SSD (NGFF) Socket 3 (M2_2), поддержка модуля M.2 SATA3 со скоростью обмена данными 6,0 ГБ/с и модуля M.2 PCI Express до версии Gen2 x2 (10 ГБ/с)

• 1 x колодка СОМ-порта

• 1 x колодка светодиодного индикатора питания

• 2 x разъема для вентилятора ЦП (1 х 4-контактный, 1 х 3-контактный)

• 3 x разъема для вентилятора корпуса (1 х 4-контактный, 2 х 3-контактный)

• 1 x разъем для вентилятора блока питания (3-контактный)

• 1 х разъем питания АТХ (24-контактный)

• 1 х 8-контактный разъем питания 12 В (разъем питания высокой плотности)

• 1 x Разъем HDD Saver

• 1 x Разъем питания PCIe99 Z97 Extreme6

• 1 x аудиоразъем на передней панели

• 1 x AIC-разъем underbolt

• 2 x Колодки USB 2.0 (до 4 портов USB 2.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 1 х вертикальный разъем USB 2.0 типа A

• 2 x Колодки USB 3.0 (до 4 портов USB 3.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 1 x кнопка питания с СИД

• 1 x кнопка перезагрузки с СИД

• 1 x селекторный переключатель BIOS

• 2 x 64 Мб AMI UEFI Legal BIOS с поддержкой многоязычного ГИП (1 x основной BIOS и 1 x BIOS резервного копирования)

• Поддержка технологии безопасного резервного копирования UEFI

• Совместимость с функцией энергопотребления в стандарте ACPI 1.1

• Поддержка SMBIOS 2.3.1

• Регулировка напряжений ЦП, DRAM, PCH 1,05 В, PCH 1,5 В

• Драйверы, утилиты, антивирусное ПО (демоверсия), браузер и панель инструментов Goog- le Chrome, Start8 (демоверсия на 30 дней), Kloudian Orbweb.ME Professional

• Датчик температуры процессора/корпуса

• Тахометр вентиляторов ЦП/корпуса/блока питания

• Бесшумный вентилятор охлаждения процессора/ корпуса (с автоматической регулировкой скорости вращения в зависимости от температуры нагрева процессора)

• Управление скоростью вращения вентилятора охлаждения процессора/корпуса

• Контроль напряжения: +12V, +5V, +3,3V, напряжение процессора Vcore, входное напряжение процессора, внутренние напряжения процессора

• Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)100

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

• Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.101 Z97 Extreme6

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки. Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 9) CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

CMOS по умолчанию Предназначение переключателя сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.102

1.4 Колодки и разъемы, расположенные на материнской

(9-контактная, PANEL1) (См. стр. 1, № 23)

расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением

приведенным ниже. Перед подключением кабелей определите положительный и отрицательный

GND PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания. RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.103 Z97 Extreme6

Колодка светодиодного индикатора питания (3-контактная, PLED1) (См. стр. 1, № 18)

светодиодный индикатор питания корпуса к этой колодке,

обеспечить индикацию состояния питания

Разъемы Serial ATA3 (SATA3_0_3: См. стр. 1, № 12) (SATA3_1_4: см. стр. 1, № 13) (SATA3_2_5: см. стр.1, № 14) (SATA3_A1_A2: см. стр.1, № 11) (SATA3_A3_A4: см. стр.1, № 10)

разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Если на задней панели ввода-вывода подключен порт eSATA, внутренний SATA3_A4 не работает. SATA3_4, SATA3_5 используются с разъемом SATA Express. Для минимизации времени загрузки используйте порты Intel® Z97 SATA (SATA3_0) для самозагружаемых

Разъем SATA Express (SATAE_1: см. стр.1, № 15) К данному разъему подключаются накопители SATA или PCIe. Разъем SATA Express используется с SATA3_4, SATA3_5 и M.2_SSD (NGFF) Socket 3 (M2_2). Колодки USB 2.0. (9-контактная, USB2_3) (См. стр. 1, № 25) (9-контактная, USB4_5) (См. стр. 1, № 26) На системной плате размещены две колодки и один порт. Каждая колодка USB 2.0 может поддерживать два порта.

(USB1) (См. стр. 1, № 24) Колодки USB 3.0 (19-контактная, USB3_4_5) (См. стр. 1, № 8) (19-контактная, USB3_6_7) (См. стр. 1, № 27) Помимо шести портов USB 3.0, на панели ввода- вывода материнской платы имеются две колодки. Каждая колодка USB 3.0 может поддерживать два порта. Аудиоколодка передней

(9-контактная, HD_ AUDIO1) (См. стр. 1, № 32) Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,

но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не нужно. E. Чтобы активировать передний микрофон, перейдите на вкладку “FrontMic” панели управления Realtek и отрегулируйте параметр “Recording Volume (Громкость записи)”.105 Z97 Extreme6

(4-контактная, SPEAK- ER1) (См. стр. 1, № 17) Предназначена для подключения динамика

Разъемы для вентиляторов корпуса и блока питания (4-контактный, CHA_ FAN1) (См. стр. 1, № 16) (3-контактный, CHA_ FAN2) (См. стр. 1, № 29) (3-контактный, CHA_ FAN3) (См. стр. 1, № 34) (3-контактный, PWR_ FAN1) (См. стр. 1, № 6) Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению. Разъемы вентиляторов

(4-контактный, CPU_ FAN1) (См. стр. 1, № 2) (3-контактный, CPU_ FAN2) (См. стр. 1, № 3) Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3. Разъем питания АТХ (24-контактный, ATXPWR1) (См. стр. 1, № 7) Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. GND +12V

Разъем питания АТХ 12

(8-контактный, ATX12V1) (См. стр. 1, № 1) Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5. Разъем питания PCIe (4-контактный PCIE_ PWR1) (См. стр. 1, № 30) При установке более трех графических карт подключите к данному разъему 4-контактный кабель Molex. Разъем HDD Saver (4-контактный SATA_ PWR_1) (См. стр. 1, № 22) Для управления режимом питания жесткого диска подключите к данному разъему кабель HDD Saver. Разъем underbolt AIC (5-контактный TB1) (См. стр. 1, № 28) При установке расширительной платы (AIC-карты) underbolt™ подключите к данному разъему 5-контактный сигнальный кабель (кабель интерфейса GPIO).

последовательного порта (9-контактная, COM1) (См. стр. 1, № 31) Колодка COM1 поддерживает подключение модуля последовательного

Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 33) Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность

1.5 Электронные кнопки

На системной плате размещены четыре электронных переключателя: выключатель питания, кнопка сброса, кнопка очистки КМОП и селекторный переключатель BIOS, позволяющие быстро выключать/выключать систему, сбрасывать систему, очищать параметры КМОП или загружаться с другой BIOS.Кнопка питания(PWRBTN)(См. стр. 1, № 20)Кнопка питания предназначена для быстрого включения/выключения системы.Кнопка перезагрузки(RSTBTN)(См. стр. 1, № 21)Кнопка перезагрузки предназначена для быстрой перезагрузки системы.Кнопка сброса настроек CMOS (CLRCBTN)(См. стр. 3, № 16)Кнопка сброса настроек CMOS предназначена для быстрого обнуления значений CMOS.Селекторный переключатель BIOS (BIOS_SEL1)(См. стр. 1, № 19)Селекторный переключатель BIOS предназначен для запуска системы с использованием BIOS A или BIOS B. Power Reset Эта функция работает только, если питания компьютера выключено и он отключен от сети питания.

Эта материнская плата снабжена двумя микросхемами BIOS — основной BIOS (BIOS_A) и BIOS резервного копирования (BIOS_B), — что повышает уровень защиты и стабильности системы. Обычно система использует основную BIOS. При повреждении или сбое основной BIOS просто установите селекторный переключатель BIOS в положение «В», и при следующем запуске системы будет использоваться резервная BIOS. После этого в утилите настройки UEFI используйте опцию Secure Backup UEFI, чтобы выполнить копирование рабочих файлов BIOS в основную BIOS для обеспечения нормальной работы системы. Для обеспечения безопасности ручное обновление резервной копии BIOS пользователем отключено. Определить, какая BIOS используется в настоящее время, можно по светодиодном индикаторам BIOS (BIOS_A_LED или BIOS_B_LED).108 Português 1 Introdução Obrigado por adquirir a placa mãe ASRock Z97 Extreme6, uma conável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.
