用户手册 Z97 Extreme6 ASROCK

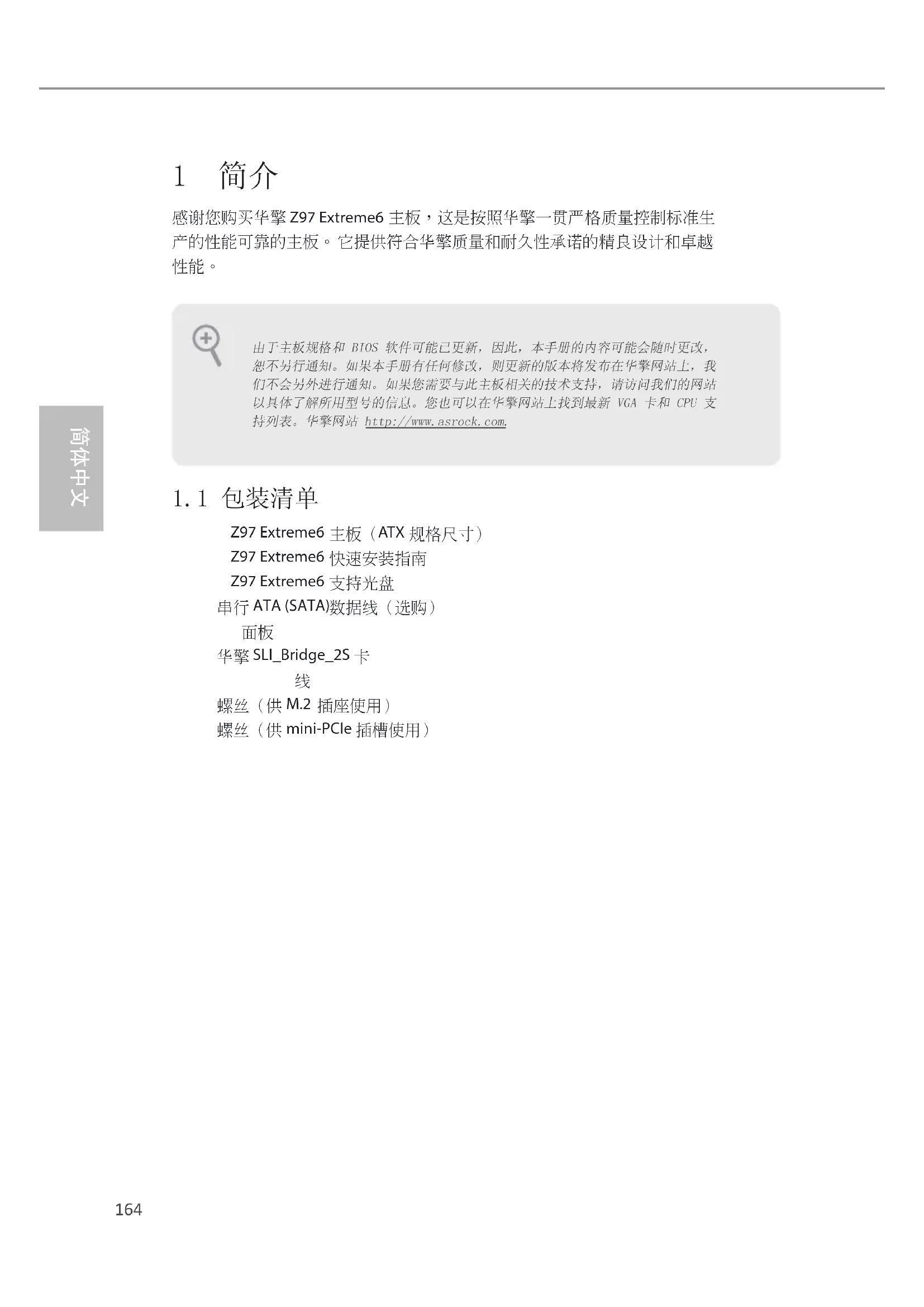

Z97 Extreme6 主板，这是按照华擎一贯严格质量控制标准生

它提供符合华擎质量和耐久性承诺的精良设计和卓越

由于主板规格和 BIOS 软件可能已更新，因此，本手册的内容可能会随时更改，恕不另行通知。如果本手册有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com.165 Z97 Extreme6

• 高效合金电感（与铁粉电感相比，内核损耗可降低 70%

100% 日本生产的优质导电聚合物电容）

• 驱动程序、实用程序、防病毒软件（试用版）、 Google Chrome

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用 第三方超频工具。 超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成 损坏。 执行这项工作您应自担风险和自己承担费用。 我们对由于超频而造成的损坏

• 有关详细产品信息，请访问我们的网站：http://www.asrock.com 由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操作系 统下的系统使用。 Windows® 64-bit 操作系统没有此类限制。 您可以使用 华擎 XFast RAM 来利用 Windows® 不能使用的内存。171 Z97 Extreme6

此图显示如何设置跳线。 将跳线帽装到这些针脚上时，跳线

要清除和重置系统参数到默认设置， 请关闭计算机，从电源上拔下电源线插头。

清除 CMOS 开关具有与清除 CMOS 跳线相同的功能。172

GND PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。 您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。 如果计算机死机，无法执行正常重新启动，按重 置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。 系统操作操作时，此 LED 亮起。 系统处在

S1/S3 睡眠状态时，此 LED 闪烁。 系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动 LED）: 连接到机箱前面板上的硬盘活动 LED 指示灯。 硬盘正在读取或写入数据时，此 LED

前面板设计根据机箱不同而有所差异。 前面板模块主要包括电源开关、重置开关、 电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时， 确保连线分配和针脚分配正确匹配。 板载接脚和接口不是跳线。 不要将跳线帽装到这些接脚和接口上。 将跳线帽装到这 些接脚和接口上将会对主板造成永久性损坏。173 Z97 Extreme6

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按 照我们的手册和机箱手册的说明安装系统。

如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。

C. 将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。 您不需要针对 AC’97 音频面板

E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选项卡， 调整 “Recording Volume”（录音音量）。175 Z97 Extreme6

系统，可以安全地存储密钥、 数字证书、密码和数据。 TPM 系统也可以帮助增强网络安 全，保护数字身份和确保平台

个智能开关：电源开关、重启开关、清除 CMOS

重置开关允许用户快速重置系统。 CMOS (CLRCBTN)

CMOS 开关允许用户快速清除 CMOS

Power Reset 只有在关闭计算机并拔下电源插头后，才能使用此功能。

此主板集成有两个 BIOS 芯片，一个是主 BIOS (BIOS_A)，一个是备用 BIOS (BIOS_B)，可以增强系统的安全性和稳定性。 通常，系统使用主 BIOS。 但是，如果主 BIOS 损坏，只需将 BIOS 选择开关调到“B”，之后备份 BIOS 将执行下一次系统引导。 之后，使用 UEFI Setup Utility 中的“Secure Backup UEFI”（双核 UEFI）将 BIOS 文件的有效副本复制到主 BIOS 以确保系统正常操作。 由于安全原因，用户不能手动更新备份 BIOS。 用户可以参考 BIOS LED (BIOS_A_LED 或 BIOS_B_LED) 来识别当前哪一个 BIOS 启动。178

電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電 子信息產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭 露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染 或對人身、財產造成嚴重損害的期限。依上述規定，您可于本產品之印刷電路 板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板 之環保使用期限為 10 年。

有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格

表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定的限量要求以下。 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。179 Z97 Extreme6

1 簡介 感謝您購買華擎 Z97 Extreme6 主機板，本主機板經華擎嚴格品管製作，是一套 讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對

• 華擎 Z97 Extreme6 主機板（ATX 尺寸）

• 華擎 Z97 Extreme6 快速安裝指南

• 華擎 Z97 Extreme6 支援光碟

• 1 x 華擎 SLI_Bridge_2S 卡

• 1 x 螺絲（適用於 mini-PCIe 插槽） 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com180

• 優質合金電感（與鐵粉電感相較能減少核心耗損百分之 70）

• 支援第 4 代及第 5 代 Intel® CoreTM 處理器 (Socket 1150)

33(OC)/1866(OC)/1600/1333/1066 非 ECC、無緩衝記憶體

• 最大系統記憶體容量： 32GB ( 請參閱「注意」)

• 若已佔用 M2_1 插槽，PCIE2 插槽將以 x8 模式執行， PCIE4 插槽將以 x4 模式執行。

• 1 x PCI Express 2.0 x16 插槽（PCIE5:x2 模式）

• 迷你 PCI Express 插槽與 PCIE3 插槽共用。

• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built- in Visuals 及 VGA 輸出。

• 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、 MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影 像同步轉檔技術、Intel® InTru

• 三個圖形輸出選項： DVI-I、HDMI 及 DisplayPort 1.2

• 支援最高可達 4K x 2K (4096x2160) @ 24Hz 解析度的 HDMI

• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-I

• 支援 DisplayPort 1.2，最高解析度可達 4K x 2K (4096x2160) @ 24Hz 或 4K x 2K (3840x2160) @ 60Hz

• 支援使用 HDMI 連接埠（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位

• 支援含 DVI-I、HDMI 及 DisplayPort 1.2 連接埠的 HDCP

• 支援透過 DVI-I、HDMI 及 DisplayPort 1.2 連接埠的 Full HD 1080p Blu-ray (BD) 播放182

• 7.1 CH HD 音訊含內容保護（Realtek ALC1150 音訊轉碼

- Nichicon Fine Gold 系列音效專用電容 - 115dB SNR DAC 與差分放大器 - TI® NE5532 高級耳機放大器（支援最高可達 600 Ohms

• 支援 Intel® 遠端喚醒技術 ( 以 Intel® I218V)

• 支援防雷擊 / 防 ESD 靜電 ( 華擎全防護 )

• 2 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

• HD 音訊插孔： 後置喇叭 / 中置 / 低音 / 線路輸入 / 前置

• Intel® Z97 提供的 6 x SATA3 6.0 Gb/s 接頭可支援 RAID （RAID 0、RAID 1、RAID 5、RAID 10、Intel 快速儲存技 術 13 及 Intel 智慧反應技術）、NCQ、AHCI、熱插拔及

• ASMedia ASM1061 的 4 組 SATA3 6.0 Gb/s 可支援 NCQ、

• 1 x SATA Express 連接埠（與 SATA3_4、SATA3_5 及 M.2_ SSD (M2_2) 插座 3 共用）

• ASMedia ASM1061 的 1 組 eSATA 接頭，可支援 NCQ、 AHCI 及熱插拔及 Port Multiplier

• 1 x 超級 M.2 (M2_1)，支援 M.2 PCI Express 模組（最高可 達 Gen3 x4 (32 Gb/s)）

• 1 x M.2_SSD (NGFF) 插座 3 (M2_2)，支援 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen2 x2 (10 Gb/s)）

• 2 x USB 2.0 排針（支援 4 個 USB 2.0 連接埠）（支援防 ESD 靜電 ( 華擎全防護 )）

• 1 x BIOS 選擇開關 BIOS 功能

• 驅動程式、公用程式、防毒軟體（試用版）、Google Chrome 瀏覽器及工具列、Start8（30 天試用）、Kloudian Orbweb.ME Professional

• CPU ／機殼靜音風扇（依 CPU 溫度自動調整機殼風扇速

• 電壓監控： +12V、+5V、+3.3V、CPU Vcore、CPU 輸入 電壓、CPU 內部電壓

• Microso® Windows® 8.1 32 位元／ 8.1 64 位元／ 8 32 位元 ／ 8 64 位元／ 7 32 位元／ 7 64 位元

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自 由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至 會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻 所造成的可能損害概不負責。

• 如需產品詳細資訊，請上我們的網站： http://www.asrock.com 在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記 憶體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您可使用華擎 XFast RAM 運用 Windows® 無法使用的記憶體。186

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒 有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套 在 pin1 及 pin2 時，這兩個針腳皆為「短路」。 清除 CMOS 跳線 (CLRCMOS1) （請參閱第 1 頁，編號 9） 您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預 設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後， 請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在

更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必

須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取 出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。 清除 CMOS預設 清除 CMOS 開關擁有與清除 CMOS 跳線相同的功能。187 Z97 Extreme6

(9-pin PANEL1) （請參閱第 1 頁， 編號 23）

GND PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開

PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進

入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED

HDLED ( 硬碟活動 LED)： 連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。 各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請 確定佈線及針腳指派皆正確相符。 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排 針及接頭上，將造成主機板永久性的受損。188

電源 LED 排針 (3-pin PLED1) （請參閱第 1 頁，編號 18） 請將機殼電源 LED

Serial ATA3 接頭 (SATA3_0_3: 請參閱第 1 頁，編號 12) (SATA3_1_4: 請參閱第 1 頁，編號 13） (SATA3_2_5： 請參閱第 1 頁，編號 14） (SATA3_A1_A2: 請參閱第 1 頁，編號 11） (SATA3_A3_A4: 請參閱第 1 頁，編號 10） 這十組 SATA3 接頭

的 SATA 資料纜線， 最高可達 6.0 Gb/s 資

後 I/O 上的 eSATA 連 接埠，內部 SATA3_ A4 將不會作用。 SATA3_4、SATA3_5 與 SATA Express 連接

機時間，請將 Intel® Z97 SATA 連接埠 (SATA3_0) 作為開機

Serial ATA Express 接頭 (SATAE_1: 請參閱第 1 頁，編號 15） 請將 SATA 或 PCIe

頭。SATA Express 連 接埠與 SATA3_4、 SATA3_5 及 M.2_ SSD (NGFF) 插座 3 (M2_2) 共用。 USB 2.0 排針 (9-pin USB2_3) （請參閱第 1 頁，編號 25） (9-pin USB4_5) （請參閱第 1 頁，編號 26）

(USB1) （請參閱第 1 頁，編號 24） USB 3.0 排針 (19-pin USB3_4_5) （請參閱第 1 頁，編號 8） (19-pin USB3_6_7) （請參閱第 1 頁，編號 27） 除了 I/O 面板上的 六個 USB 3.0 連接埠

(9-pin HD_AUDIO1) （請參閱第 1 頁，編號 32）

高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。

若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。

C. 將接地 (GND) 連接至接地 (GND)。

D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊面板上

E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄 音音量」。190

(4-pin SPEAKER1) （請參閱第 1 頁， 編號 17）

(4-pin CHA_FAN1) （請參閱第 1 頁， 編號 16） (3-pin CHA_FAN2) （請參閱第 1 頁， 編號 29） (3-pin CHA_FAN3) （請參閱第 1 頁， 編號 34） (3-pin PWR_FAN1) （請參閱第 1 頁， 編號 6）

CPU 風扇接頭 (4-pin CPU_FAN1) （請參閱第 1 頁， 編號 2） (3-pin CPU_FAN2) （請參閱第 1 頁， 編號 3） 本主機板配備 4-Pin CPU 風扇 ( 靜音風 扇 ) 接頭。若您計畫 連接 3-Pin CPU 風 扇，請接至 Pin 1-3。 ATX 電源接頭 (24-pin ATXPWR1) （請參閱第 1 頁，編號 7）

24-pin ATX 電源接 頭。若要使用 20-pin ATX 電源供應器， 請插入 Pin 1 及 Pin 13。 GND +12V

ATX 12V 電源接頭 (8-pin ATX12V1) （請參閱第 1 頁，編號 1）

4-pin ATX 電源供應 器，請插入 Pin 1 及 Pin 5。 PCIe 電源接頭 (4-pin PCIE_PWR1) （請參閱第 1 頁，編號 30） 安裝三張以上的顯示卡時， 請將 4 pin molex 電源線接

(4-pin SATA_PWR_1) （請參閱第 1 頁，編號 22） 請將 HDD Saver 纜線接至 此接頭，以管理 HDD 的電

underbolt AIC 連接埠 (5-pin TB1) （請參閱第 1 頁，編號 28） 安裝 underbolt ™ 附加介 面卡 (AIC) 時，請將 5-pin 訊號纜線（GPIO 纜線）接

(9-pin COM1) （請參閱第 1 頁，編號 31） 此 COM1 排針支援

TPM 標頭 (17-pin TPMS1) （請參閱第 1 頁， 編號 33） 此接頭支援信賴平台模組 (TPM) 系統，可確保儲存金 鑰、數位憑證、密碼及資料 的安全。TPM 系統也能強 化網路安全、保護數位身分

主機板設有四個智慧型開關： 電源開關、重設開關、清除 CMOS 開關及一個 BIOS 選擇開關，可讓使用者迅速開啟／關閉系統、重設系統、清除 CMOS 值或從不同的 BIOS 開機。

(PWRBTN)（請參閱第 1 頁，編號 20）電源開關可讓使用者迅速開啟／關閉系

(RSTBTN)（請參閱第 1 頁，編號 21）重設開關可讓使用者迅速重設系統。清除 CMOS 開關(CLRCBTN)（請參閱第 3 頁，編號 16）清除 CMOS 開關可讓使用者迅速清除 CMOS 值。BIOS 選擇開關 (BIOS_SEL1)（請參閱第 1 頁，編號 19）BIOS 選擇開關 可讓系統以 BIOS A 或 BIOS B 開機。 Power Reset 此功能唯有在將電腦關機，拔下電源供應器的插頭時才會作用。

本主機板設有兩個板載 BIOS 晶片，分別是主 BIOS (BIOS_A) 與備用 BIOS (BIOS_B)，

可增進系統安全及穩定性。一般而言，系統會以主 BIOS 運作。然而，若主 BIOS 損毀或損壞，僅需將 BIOS 選擇開關扳至「B」，備用 BIOS 便會接管下一次的系統開機

作業。之後再使用 UEFI 設定公用程式內的「Secure Backup UEFI」 ，將 BIOS 檔案內 的工作複本複製到主 BIOS 內，以確保系統正常運作。為了安全的緣故，使用者無法 手動更新備份 BIOS。使用者可參考 BIOS LED (BIOS_A_LED 或 BIOS_B_LED)，辨識 目前正啟動哪一個 BIOS。193 Z97 Extreme6 Bahasa Indonesia Spesikasi Platform
