MANUALE UTENTE Fatal1ty Z77 Professional ASROCK

Italiano ASRock vi ricorda... Per ottenere migliori prestazioni in Windows

64-bit, si consiglia di impostare l'opzione BIOS in Storage Conguration (Congurazione di archiviazione) sulla modalità AHCI. Per l'impostazione BIOS, fare riferimento a “User Manual” (Manuale dell'utente) nel CD di supporto per dettagli.

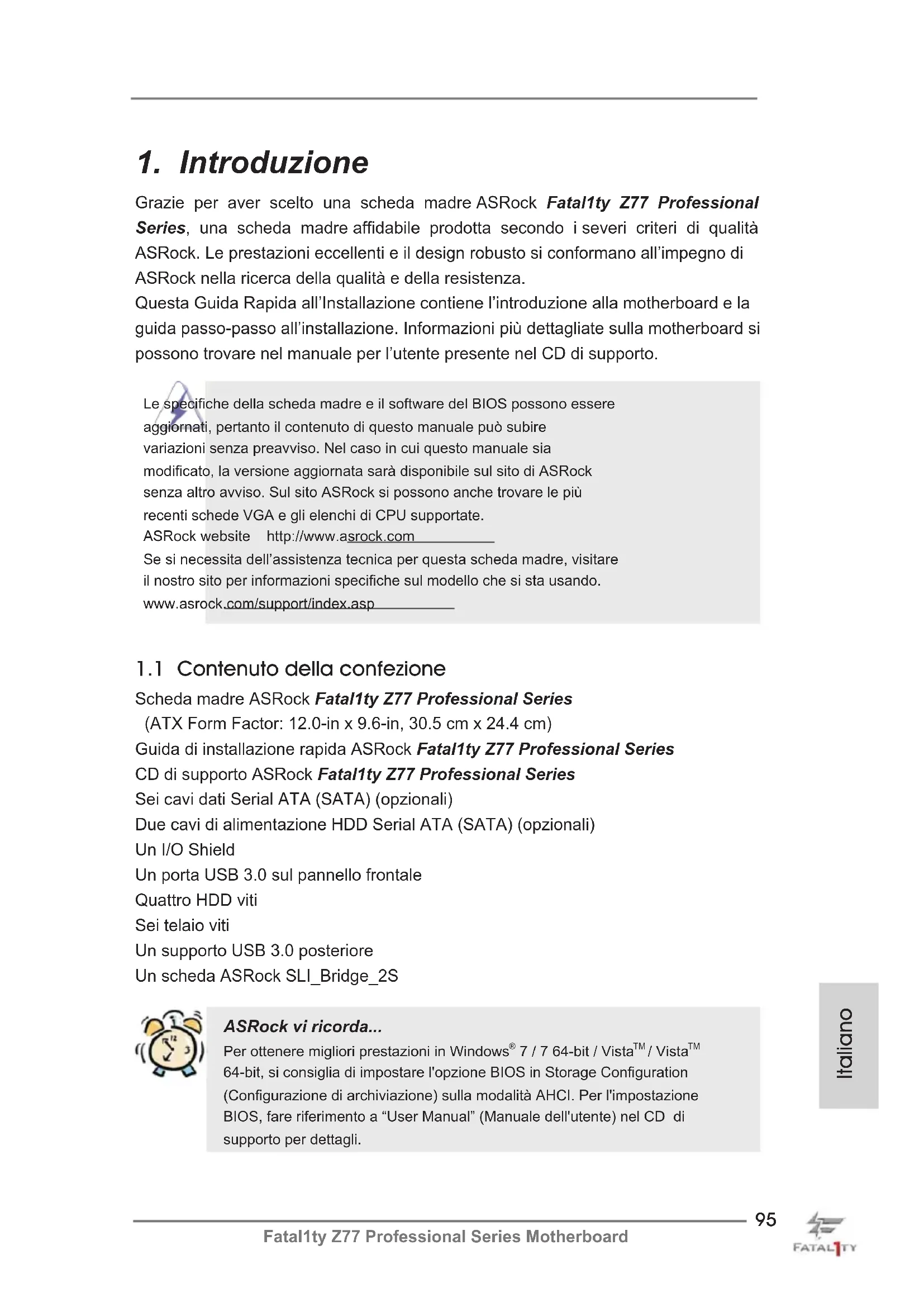

Grazie per aver scelto una scheda madre ASRock Fatal1ty Z77 Professional Series, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l’utente presente nel CD di supporto. Le speciche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modicato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate. ASRock website http://www.asrock.com Se si necessita dell’assistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni speciche sul modello che si sta usando. www.asrock.com/support/index.asp

1.1 Contenuto della confezione

Scheda madre ASRock Fatal1ty Z77 Professional Series (ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm) Guida di installazione rapida ASRock Fatal1ty Z77 Professional Series CD di supporto ASRock Fatal1ty Z77 Professional Series Sei cavi dati Serial ATA (SATA) (opzionali) Due cavi di alimentazione HDD Serial ATA (SATA) (opzionali) Un I/O Shield Un porta USB 3.0 sul pannello frontale Quattro HDD viti Sei telaio viti Un supporto USB 3.0 posteriore Un scheda ASRock SLI_Bridge_2S96 Fatal1ty Z77 Professional Series Motherboard

Piattaforma - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm - Design Premium Gold Capacitor (condensatori a polimeri conduttivi di altissima qualità 100% made in Japan) Processore - Supporta Intel

i7 / i5 / i3 di 3a e 2a generazione in un pacchetto LGA1155 - Design Digi Power - Struttura di fase con alimentazione 16 + 8 - Supporto della tecnologia Intel

Turbo Boost 2.0 - Supporta CPU unlocked serie K - Supporto tecnologia Hyper Threading (vedi ATTENZIONE 1) - Supporta tecnologia Intel

Z77 Memoria - Supporto tecnologia Dual Channel Memory (vedi ATTENZIONE 2) - 4 x slots DDR3 DIMM - Supporto DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/ 1600/1333/1066 non-ECC, momoria senza buffer - Capacità massima della memoria di sistema: 32GB (vedi ATTENZIONE 3) - Supporto di Intel

XMP (Extreme Memory Prole)1.3/1.2 Slot di - 2 x Alloggio PCI Express 3.0 x16 (PCIE2/PCIE4: singolo in espansione modalità x16 (PCIE2) / x8 (PCIE4) o doppio in modalità x8/x8) (vedi ATTENZIONE 4)

• PCIE 3.0 è supportato soltanto con la CPU Intel

- 1 x Alloggio PCI Express 2.0 x16 (PCIE5 : modalità x4) - 2 x Alloggio PCI Express 2.0 x1 - 2 x Alloggio PCI - Supporto di AMD Quad CrossFireX

- Supporto di NVIDIA

VGA su scheda * Le uscite Intel

HD Graphics Built-in Visuals e VGA possono essere supportate solo con processori dotati di GPU integrata. - Supporta Intel

Sandy Bridge - Memoria massima condivisa 1760MB (vedi ATTENZIONE 5) - Uscita VGA Doppia: supporto porte HDMI e DisplayPort tramite vericatore display indipendente - Supporta HDMI 1.4a con risoluzione massima no a 1920x1200 @ 60Hz - Supporta DisplayPort con risoluzione massima no a 2560x1600 @ 60Hz - Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor compatibile HDMI) (vedi ATTENZIONE 6) - Supporto della funzione HDCP con le porte HDMI e DisplayPort - Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le porte HDMI e DisplayPort Audio - 7.1 CH HD Audio con protezioni contenuti (Realtek ALC898 Audio Codec) - Supporto audio Blu-ray Premium LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - Supporta Wake-On-LAN - Supporto di Energy Efcient Ethernet 802.3az - Supporta Dual LAN con funzione teaming - Supporta PXE Pannello I/O Panel posteriore I/O - 1 x porta PS/2 per tastiera/mouse - 1 x Porta HDMI - 1 x DisplayPort - 1 x porta ottica SPDIF Out - 5 x porte USB 2.0 già integrate - 1 x porta Fatal1ty per Mouse (USB 2.0) - 1 x Connettore eSATA3 - 6 x porte USB 3.0 già integrate - 2 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità) - 1 x porte IEEE 1394 - 1 x interruttore di pulizia CMOS con LED - Connettore HD Audio: cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono (vedi ATTENZIONE 7)98 Fatal1ty Z77 Professional Series Motherboard SATA3 - 2 x Connettori SATA3 6,0Gb/s Z77 Intel

, supporto RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage e tecnologia Intel Smart Response) e delle funzioni NCQ, AHCI e Hot Plug - 4 x Connettori SATA3 6,0Gb/s ASM1061 ASMedia, supporto delle funzioni NCQ, AHCI e Hot Plug (il connettore SATA3_A4 è condiviso con la porta eSATA3) USB 3.0 - 2 x porte USB 3.0 posteriori amministrate dal controller Intel

Z77, supporto di USB 1.0/2.0/3.0 no a 5Gb/s - 4 x porte USB 3.0 posteriori amministrate dal controller Etron EJ188H, supporto di USB 1.0/2.0/3.0 no a 5Gb/s - 1 x header USB 3.0 frontale (supporta 2 porte USB 3.0) amministrato dal controller Intel

Z77, supporto di USB 1.0/2.0/3.0 no a 5Gb/s Connettori - 4 x connettori SATA2 3.0Go/s, sopporta RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage e tecnologia Intel Smart Response) e delle funzioni NCQ, AHCI e Hot Plug - 6 x connettori SATA3 6.0Go/s - 1 x connettori ATA133 IDE (supporta no a 2 dispositivi IDE) - 1 x porta Floppy - 1 x Collettore modulo infrarossi - 1 x collettore porta COM - 1 x connettore HDMI_SPDIF - 1 x collettore IEEE 1394 - 1 x LED di accensione - Connettore CPU/Chassis/potenza Alimentazione ventola - 24-pin collettore alimentazione ATX - 8-pin connettore ATX 12V - Connettori audio interni - Connettore audio sul pannello frontale - 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0) - 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) - 1 x Dr. Debug (LED debug con 7 segmenti) Interruttore - 1 x interruttore pulizia CMOS con LED rapido - 1 x interruttore di alimentazione con LED - 1 x interruttore di reset con LED BIOS - 64Mb AMI UEFI Legal BIOS con interfaccia di supporto - Supporta “Plug and Play” - Compatibile con ACPI 1.1 wake up events - Supporta jumperfree - Supporta SMBIOS 2.3.1 ItalianoFatal1ty Z77 Professional Series Motherboard

- Regolazione multi-voltaggio CPU Core, IGPU, DRAM, 1.8V

CD di - Driver, Utilità, Software AntiVirus (versione di prova), supporto CyberLink MediaEspresso 6.5 Trial, Suite multimediale ASRock MAGIX - OEM Caratteristica - F-Stream (vedi ATTENZIONE 8) speciale - ASRock Instant Boot - ASRock Instant Flash (vedi ATTENZIONE 9) - Caricatore ASRock APP Charger (vedi ATTENZIONE 10) - ASrock SmartView (vedi ATTENZIONE 11) - ASRock XFast USB (vedi ATTENZIONE 12) - ASRock XFast LAN (vedi ATTENZIONE 13) - ASRock XFast RAM (vedi ATTENZIONE 14) - ASRock Crashless BIOS (vedi ATTENZIONE 15) - Lucid Virtu Universal MVP (vedi ATTENZIONE 16)

• Lucid Virtu Universal MVP può essere supportato solo con processori dotati di GPU integrata. - Booster ibrido: - Stepless control per frequenza del processore (vedi ATTENZIONE 17) - ASRock U-COP (vedi ATTENZIONE 18) - Boot Failure Guard (B.F.G.) - Opzione C.C.O. (Combo Cooler Option) (vedi ATTENZIONE 19) - LED notturno Monitoraggio - Sensore per la temperatura del processore Hardware - Sensore temperatura scheda madre - Indicatore di velocità per la ventola del CPU/Chassis/potenza Alimentazione - Ventola CPU/Chassis silenziosa (permette la regolazione automatica della ventola dello chassis in base alla temperatura della CPU) - Ventola CPU/chassis con controllo di varie velocità - Voltaggio: +12V, +5V, +3.3V, Vcore Compatibilità - Microsoft

64 bit / XP / SO XP 64 bit (vedi ATTENZIONE 20) Certicazioni - FCC, CE, WHQL - Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 21)

• Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com Italiano100 Fatal1ty Z77 Professional Series Motherboard ATTENZIONE!

1. Per il settaggio della “Tecnologia Hyper-Threading”, per favore controllare

pagina 73 del Manuale dell’utente all’interno del CD di supporto.

2. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima

di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere la guida all’installazione dei moduli di memoria, a pagina 19, per seguire un’installazione appropriata.

3. A causa delle limitazioni del sistema operativo, le dimensioni effettive della

memoria possono essere inferiori a 4GB per l’accantonamento riservato all’uso del sistema sotto Windows

OS con CPU 64-bit, non c’è tale limitazione. Si può usare ASRock XFast RAM per fare uso della memoria che Windows

4. Solo lo slot PCIE2 e PCIE4 supporta velocità no a Gen 3. Per utilizzare

PCI Express a velocità Gen 3, bisogna installare la CPU Ivy Bridge. Se si installa la CPU Sandy Bridge, PCI Express opererà soltanto a velocità Gen 2 PCI Express.

5. La dimensione massima della memoria condivisa viene stabilita dal ven-

ditore del chipset ed e‘ soggetta a modicazioni. Prego fare riferimento al sito internet Intel

per le ultime informazioni.

6. Le funzioni xvYCC e Deep Color sono supportate solo sotto Windows

7 64-bit / 7. La modalità Deep Color sarà abilitata solo se lo schermo supporta la funzione 12bpc in EDID. La funzione HBR è supportata sotto Windows

7. Questa scheda madre supporta l’ingresso stereo e mono per il microfono.

Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e 8 canali per l’uscita audio. Controllare la tavola a pagina 5 per eseguire il collegamento appropriato.

8. L’utilità F-Stream è uno strumento tutto in uno per regolare varie funzioni

del sistema in un’interfaccia facile da usare che include monitoraggio hardware, controllo ventola, overclocking, OC DNA ed IES. Hardware Monitor (Monitoraggio hardware) mostra le letture principali del sistema. Fan Control (Controllo ventola) mostra la velocità e la temperatura che possono essere regolate. Overclocking permette di eseguire l’overclocking della frequenza della CPU per ottenere le prestazioni ottimali del sistema. OC DNA permette di salvare le impostazioni OC come un prolo da condividere con gli amici! Gli amici possono scaricare il prolo OC sul AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può inuenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a pro prio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking. ItalianoFatal1ty Z77 Professional Series Motherboard

loro sistema operativo per ottenere le stesse impostazioni OC Il regolatore di tensione di IES (Intelligent Energy Saver) può ridurre il numero di fasi d’uscita per migliorare l’efcienza quando i core CPU sono inattivi senza sacricare le prestazioni di computazione.

9. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash

ROM. Questo comodo strumento d’aggiornamento del BIOS permette di aggiornare il sistema BIOS senza accedere a sistemi operativi come MS-DOS or Windows

. Con questa utilità, si può premere il tasto <F6> durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock Instant Flash. Avviare questo strumento e salvare il nuovo le BIOS nell’unità Flash USB, dischetto (disco oppy) o disco rigido; poi si può aggiornare il BIOS con pochi clic, senza preparare altri dischetti (dischi oppy) o altre complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco rigido devono usare il File System FAT32/16/12.

10. Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple,

come iPhone/iPad/iPod Touch, ASRock ha preparato una soluzione meravigliosa: ASRock APP Charger. Basta installare il driver APP Char- ger per caricare l’iPhone più rapidamente rispetto al computer, con una velocità maggiore del 40%. ASRock APP Charger permette di caricare simultaneamente molti dispositivi Apple in modo rapido e supporta anche il caricamento continuato quando il PC accede alla modalità di Standby (S1), Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una volta installato il driver APP Charger si otterranno prodigi e comodità mai avuti prima. Sito ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

11. SmartView, una nuova funzione di browser Internet, è la pagina iniziale

intelligente di IE che unisce i siti web più visitati, la cronologia, gli amici di Facebook e il newsfeed in tempo reale in una visione migliorata per una esperienza Internet più personale. Le schede madri ASRock sono dotate in modo esclusivo dell’utility SmartView, che consente di mantenersi sempre in contatto con gli amici. Per utilizzare la funzione SmartView, as- sicurarsi che la versione del sistema operativo sia Windows

64 bit e che la versione del browser sia IE8. Sito web ASRock: http://www.asrock.com/Feature/SmartView/index.asp

12. ASRock XFast USB può accelerare le prestazioni del dispositivo d’archi-

viazione USB. Le prestazioni dipendono dalle proprietà del dispositivo.

13. ASRock XFast LAN offre un accesso a Internet più veloce, che compren-

de i seguenti beneci. Priorità alle applicazioni LAN: è possibile congu- rare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere nuovi programmi. Minore latenza nei giochi: dopo avere impostato la priorità dei giochi su un livello più alto, la latenza dei giochi può essere minore. Congurazione del trafco: è possibile seguire video HD su Youtube e scaricare le contemporaneamente. Analisi in tempo reale dei dati: grazie alla nestra di stato, è possibile riconoscere con facilità quali dati si stanno trasferendo in streaming. Italiano102 Fatal1ty Z77 Professional Series Motherboard

14. ASRock XFast RAM è una nuova funzione inclusa in F-Stream. Utilizza

completamente lo spazio che non può essere utilizzato da CPU Win- dows

32-bit. ASRock XFast RAM accorcia i tempi di caricamento dei siti visitati in precedenza, rendendo la navigazione più veloce che mai. Inol- tre accelera di 5 volte la velocità di Adobe Photoshop. Un altro vantaggio di ASRock XFast RAM è che riduce la frequenza d’accesso alle unità SSD o HDD per allungare la loro durata.

15. ASRock Crashless BIOS permette agli utenti di aggiornare il BIOS senza

paura di commettere errori. Se si verica un blackout durante la proce- dura di aggiornamento del BIOS, ASRock Crashless BIOS terminerà automaticamente la procedura di aggiornamento del BIOS quando è ripristinata la corrente. Notare che i le del BIOS devono essere collocati nella directory principale del disco USB. Questa funzione è supportata solo dalle porte USB2.0.

16. VIRTU Universal MVP include le funzioni base della tecnologia Virtu

Universal, che virtualizza GPU integrata e GPU discreta per funzionalità ottimali. È inoltre dotato di Virtual Vsync

per una qualità visiva perfetta. Con i vantaggi supplementari della tecnologia HyperFormance, VIRTU Universal MVP migliora le prestazioni nei giochi riducendo in modo intelli- gente le ridondanti attività di rendering nel usso tra CPU, GPU e display.

17. Anche se questa motherboard offre il controllo stepless, non si consiglia

di effettuare l’overclocking. Frequenze del bus del processore diverse da quelle raccomandate possono causare instabilità al sistema o danni al processore e alla scheda madre.

18. Se il processore si surriscalda, il sistema si chiude automaticamente. Pri-

ma di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d’alimen- tazione. Per migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema.

19. L’opzione C.C.O. (Combo Cooler Option) fornisce la essibilità di impie-

gare tre tipi diversi di dispersori di calore CPU, Socket LGA 775, LGA 1155 e LGA 1156. Notare che non possono essere usate tutte le ventole CPU 775 e 1156.

20. ASRock XFast RAM non è supportato da Microsoft

USB 3.0 non è sup- portato da Microsoft

21. EuP, che sta per Energy Using Product (Prodotto che consuma energia) ,

era una normativa emanata dall’Unione Europea che deniva il consumo energetico del sistema completo. In base all’EuP, l’alimentazione totale del sistema completo deve essere inferiore a 1,00 W quando è spento. Per soddisfare la norma EuP sono necessari un alimentatore e una sche- da elettrica predisposti EuP. In base ai suggerimenti Intel l’alimentatore predisposto EuP deve soddisfare lo standard secondo cui l’efcienza energetica in standby di 5 v è più alta del 50% con un consumo di corren- te di 100 mA. Per la scelta di un’alimentatore predisposto EuP consiglia- mo di vericare ulteriori dettagli con il produttore. ItalianoFatal1ty Z77 Professional Series Motherboard

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jump- er. Quando il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUITATO”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”. L’illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono “CORTOCIRCUITATI” quan- do il ponticello è posizionato su questi pin. Jumper Settaggio del Jumper Resettare la CMOS (CLRCMOS1) (vedi p.4 Nr. 27) Nota: CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

parametri del sistema sulla congurazione iniziale, spegnere il computer e scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi, poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No- tare che password, data, ore, prolo utente predenito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. Azzeramen- to CMOS Impostazione predenita L’interruttore Clear CMOS (Cancella CMOS) ha la stessa funzione del jumper Clear CMOS. Italiano104 Fatal1ty Z77 Professional Series Motherboard Connettori Serial ATA2 Questi quattro connettori Serial (SATA2_2_3: vedi p.4 Nr. 14) ATA2 (SATA2) supportano cavi (SATA2_4_5: vedi p.4 Nr. 15) dati SATA per dispositivi di immagazzinamento interni. L’interfaccia SATA2 attuale permette velocità di trasferimento dati no a 3.0 Gb/s. Serial ATA3 Connectors Questi sei connettori Serial (SATA3_0_1: vedi p.4 Nr. 13) ATA3 (SATA3) supportano cavi (SATA3_A1_A2: vedi p.4 Nr. 12) dati SATA per dispositivi di (SATA3_A3_A4: vedi p.4 Nr. 11) immagazzinamento interni. L’interfaccia SATA3 attuale permette velocità di trasferimento dati no a 6.0 Gb/s. Se si installa l’HD sulla porta eSATA3 con la Italiano SATA2_4 SATA2_5 SATA2_2 SATA2_3

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal- lare cappucci per jumper su questi collettori e connettori. L’installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre! Connettore del Floppy disk (33-pin FLOPPY1) (vedi p.4 Nr. 30) Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1 del connettore. Connettore IDE primario (nero) (39-pin IDE1, vedi p.4 Nr. 8) Connettore blu Connettore nero alla schedamadre all’hard disk drive Cavo ATA 66/100/133 a 80 Pin Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori dettagli.Fatal1ty Z77 Professional Series Motherboard

Collettore USB 2.0 Oltre alle sei porte USB 2.0 (9-pin USB_6_7) predenite nel pannello I/O, la (vedi p.4 Nr. 24) scheda madre dispone di due intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta (9-pin USB_8_9) due porte USB 2.0. (vedi p.4 Nr. 25) Collettore USB 3.0 Oltre alle sei porte USB 3.0 (19-pin USB3_6_7) standard del pannello I/O, (vedi p.4 Nr. 9) questa scheda madre è dotata di un header USB 3.0 che supporta due porte USB 3.0. Collettore modulo infrarossi Questo collettore supporta (5-pin IR1) moduli ad infrarossi optional per (vedi p.4 Nr. 29) la trasmissione e la ricezione senza li. Italiano

U SB _P WR P-8 GND DUMMY U SB _P WR P +8 GND P-9 P +9 Cavi dati Serial ATA (SATA) Una o altra estremità del cavo (Opzionale) di dati SATA può essere collegata al disco rigido SATA / SATA2 / SATA3 o al connettore di SATA2 / SATA3 su questa cartolina base. Cavo d’alimentazione Collegare l’estremità nera de Serial ATA (SATA) cavo di alimentazione SATA al (Opzionale) connettore di alimentazione del drive. Poi connettete l’estremità bianca del cavo di alimentazio ne SATA al connettore power dell’alimentatore. Connettere all’ailmentazio-

di alimentazione connessione I/O sul retro, il SATA3_A4 interno non funziona.106 Fatal1ty Z77 Professional Series Motherboard

1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Denition Audio) per far sì che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del

pannello anteriore, come indicato di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Per attivare il microfono frontale. Sistema operativo Windows

XP / XP 64-bit: Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare clic su “FrontMic” (Microfono frontale). Sistema operativo Windows

64-bit: Andare alla scheda “FrontMic” (Microfono frontale) del pannello di controllo Realtek. Regolare la voce “Recording Volume” (Volume registrazione). Collettore pannello di sistema Questo collettore accomoda (9-pin PANEL1) diverse funzioni di sistema (vedi p.4 Nr. 21) pannello frontale. Collegare l’interruttore d’alimentazione, l’interruttore di ripristino, l’indicatore di stato del sistema del pannello frontale del telaio a questo header in base all’assegnazione dei pin denita di seguito. Determinare i pin positivi e negativi prima di collegare i cavi. Italiano

M IC _R ETP RE SE NC E# GND O UT 2_ RM IC 2_ RM IC 2_ LOUT_RET Connettore audio sul È un’interfaccia per il cavo del pannello frontale pannello audio. Che consente (9-pin HD_AUDIO1) connessione facile e controllo (vedi p.4 Nr. 32) dei dispositivi audio. Connettori audio interni Permettono di ricevere input (4-pin CD1) stereo audio da fonti di (vedi p.4 Nr. 42) suono come CD-ROM, DVD - ROM,TV tuner, o schede MPEG. CD1 C D -L GND GND C D -RFatal1ty Z77 Professional Series Motherboard

PWRBTN (interruttore d’alimentazione): Va collegato all’interruttore d’alimentazione del pannello frontale del telaio. Usando l’interruttore d’alimentazione si può congurare il modo in cui si spegne il sistema. RESET (interruttore di ripristino): Va collegato all’interruttore di ripristino del pannello frontale del telaio. Premere l’interruttore di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): Va collegato all’indicatore di stato d’alimentazione del pannello frontale del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua a lampeggiare quando il sistema è in stato di standby S1/S3. Il LED è spento quando il sistema è in stato di sospensione /ibernazione S4 oppure spento (S5). HDLED (LED attività disco rigido): Va collegato al LED attività disco rigido del pannello frontale del telaio. Il LED è acceso quando disco rigido legge e scrive i dati. Il design del pannello frontale può variare in base ai telai. Il modulo di un pannello frontale può consistere di: interruttore d’alimentazione, interruttore di ripristino, LED d’alimentazione, LED attività disco rigido, casse, eccetera. Quando si collega il modulo del pannello frontale a questo header, assicurarsi che l’assegnazione dei li e dei pin sia fatta corrispondere in modo appropriato. Collettore casse telaio Collegare le casse del telaio a (4-pin SPEAKER1) questo collettore. (vedi p.4 Nr. 20) LED di accensione Collegare il LED di accensione (3-pin PLED1) chassi per indicare lo stato di (vedi p.4 Nr. 19) alimentazione del sistema. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare in stato S1/S3. Il LED è spento in stato S4 o S5 (spegnimento). Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai (4-pin CHA_FAN1) corrispondenti connettori (vedi p.4 Nr. 26) facendo combaciare il cavo nero col pin di terra. (3-pin CHA_FAN2) CHA_FAN1, CHA_FAN2 e (vedi p.4 Nr. 43) CHA_FAN3 supportano la funzione Fan Control. Italiano108 Fatal1ty Z77 Professional Series Motherboard Piedini 1-3 collegati Installazione della ventola a 3 piedini Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3. (3-pin CPU_FAN2) (vedi p.4 Nr. 4) Connettore alimentazione ATX Collegare la sorgente (24-pin ATXPWR1) d’alimentazione ATX a questo (vedi p.4 Nr. 7) connettore.

Installazione dell’alimentatore ATX a 20 pin Con questa scheda madre, c’è in dotazione un connettore elettrico ATX a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.

Header HDMI_SPDIF Header HDMI_SPDIF, con (2-pin HDMI_SPDIF1) uscita audio SPDIF su scheda (vedi p.4 Nr. 33) HDMI VGA, consente al sistema di collegare dispositivi per TV digitale HDMI/proiettori/ LCD . Collegare il connettore HDMI_SPDIF della scheda VGA HDMI a questo header. SP DI FO UT GN D

Collettore porta COM Questo collettore porta COM è (9-pin COM1) utilizzato per supportare il (vedi p.4 Nr. 31) modulo porta COM. Italiano Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX 12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V, prego collegare la presa elettrica al Pin 1 e Pin 5. Installazione elettrica 4-Pin ATX 12V Intestazione IEEE 1394 Accanto alla porta di default (9-pin FRONT_1394) IEEE 1394 sul pannello I/O, e‘ (vedi p.4 Nr. 28) presente un‘intestazione IEEE 1394 (FRONT_1394) sulla scheda madre. Questa intestazione IEEE 1394 puo‘ supportare una porta IEEE

GND RXTPAP_0110 Fatal1ty Z77 Professional Series Motherboard Italiano Guida all’installazione del pannello frontale USB 3.0 Installare il pannello frontale USB 3.0 nell’alloggio unità 2,5” del telaio. Il pannello frontale USB 3.0 è pronto all’uso. Collegare il cavo del pannello frontale USB 3.0 al connettore USB 3.0 (USB3_6_7) della scheda madre. Fissare il pannello frontale USB 3.0 all’alloggio unità usando sei viti telaio. Preparare il pannello frontale USB 3.0 fornito in dotazione, quattro viti HDD e sei viti telaio. Punto 1 Fissare l’unità HDD/SSD 2,5” al pannello frontale USB 3.0 usando quattro viti HDD. Punto 3 Punto 5 Punto 2 Punto 4 Punto 6 Guida di installazione del supporto USB 3.0 posteriore Collegare il cavo USB 3.0 e il supporto USB 3.0 posteriore. Svitare le due viti dal pannello USB 3.0 anteriore. Inserire il supporto USB 3.0 posteriore nel telaio. Avvitare le due viti nel supporto USB 3.0 posteriore. Punto 1 Punto 4 Punto 2 Punto 3Fatal1ty Z77 Professional Series Motherboard

1.5 Interruttori rapidi

Questa scheda madre ha tre interruttori rapidi: Interruttore di alimentazione, interrut- tore di reset e interruttore pulizia CMOS, che consentono agli utenti di accendere / spegnere rapidamente o cancellare i valori CMOS. Interruttore (PWRBTN) (vedi p.4 Nr. 16) L’interruttore di pulizia CMOS è un interruttore rapido che consente agli utenti di cancellare velocemente i valori CMOS. Interruttore di reset (RSTBTN) (vedi p.4 Nr. 17) Interruttore pulizia CMOS (CLRCBTN) (vedi p.5 Nr. 18) L’interruttore di alimentazione è un interruttore rapido che consente agli utenti di accendere/spegnere rapidamente il sistema. L’interruttore di reset è un interruttore rapido che consente agli utenti di resettare rapidamente il sistema. PowerReset Italiano Fissare l’unità HDD/SSD 2,5” al pannello frontale USB 3.0 usando quattro viti HDD.112 Fatal1ty Z77 Professional Series Motherboard

2. Informazioni sul BIOS

La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il computer, premi <F2> o <Del> durante il Power-On-Self-Test (POST) della Setup utility del BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto di reset sullo chassis del sistema. Per informazioni più dettagliate circa il Setup del BIOS, fare riferimento al Manuale dell’Utente (PDF le) contenuto nel cd di supporto.

3. Software di supporto e informazioni su CD

Questa scheda madre supporta vari sistemi operativi Microsoft

64-bit / XP / XP 64-bit. Il CD di supporto a corredo della scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda. Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul le “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ItalianoFatal1ty Z77 Professional Series Motherboard
