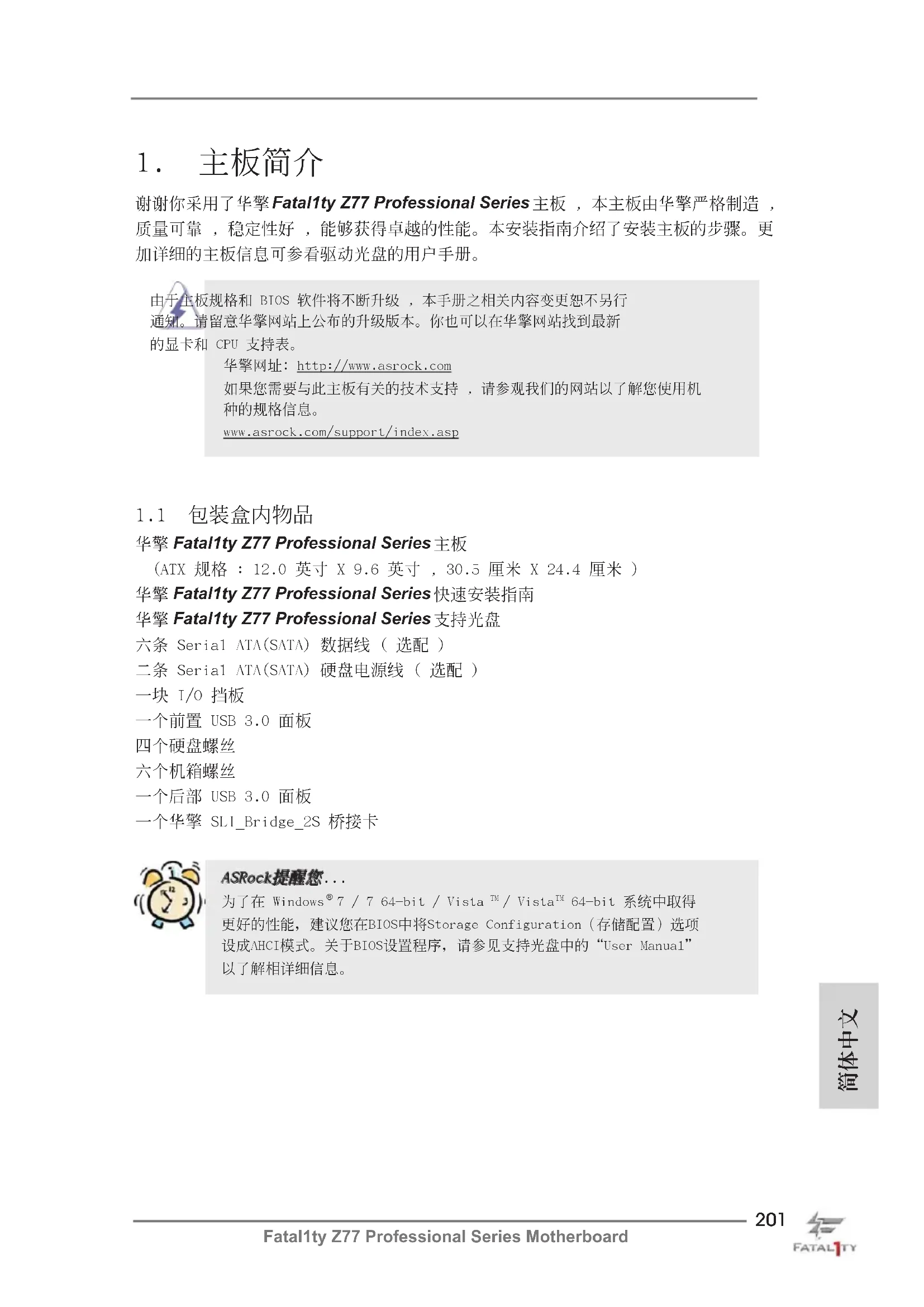

Fatal1ty Z77 Professional Series 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更 加詳細的主板信息可參看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行 通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新 的顯卡和 CPU 支持表。華擎网址：http://www.asrock.com如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機種的規格信息。www.asrock.com/support/index.asp

(ATX 規格 : 12.0 英吋 X 9.6 英吋 , 30.5 厘米 X 24.4 厘米 )

六條 Serial ATA(SATA) 數據線 ( 選配 ) 二條 Serial ATA(SATA) 硬盤電源線 ( 選配 ) 一塊 I/O 擋板 一個前置 USB 3.0 面板

一個后部 USB 3.0 面板 一個華擎 SLI_Bridge_2S 橋接卡 ASRock提醒您

架构 - ATX 規格 : 12.0 英吋 X 9.6 英吋 , 30.5 厘米 X 24.4 厘米

- 优質鍍金電容設計（100% 日制高品質高傳導性固態電容） 處理器 - 支持第三代和二代 Intel

i7 / i5 / i3 處理器 (LGA1155 針腳 ) - Digi 電源設計 - 16 + 8 電源相位設計 - 支持 Intel

Turbo Boost 2.0 技術 - 支持 K- 系列解鎖的 CPU - 支持 Hyper-Threading 超線程技術（詳見警告 1） - 支持 Intel

Ivy Bridge CPU 的 Intel

Z77 系統內存 - 支持雙通道 DDR3 內存技術（見警告 2） - 配備四個 DDR3 DIMM 插槽 - 支持 DDR3 2800+( 超頻 )/2400( 超頻 )/2133( 超頻 )/1866 ( 超頻 )/1600/1333/1066 non-ECC、un-buffered 內存 - 最高支持 32GB 系統容量（見警告 3） - 支持 Intel

Extreme Memory Profile(XMP)1.3/1.2 擴展插槽 - 2 x PCI Express 3.0 x16 插槽（PCIE2/PCIE4：單個 x16 (PCIE2) / x8 (PCIE4) 或兩個 x8/x8 模式）（見警告 4）

Ivy Bridge CPU 方可支持 PCIE 3.0。若使用 Intel

Sandy Bridge CPU，僅支持 PCIE 2.0。 - 1 x PCI Express 2.0 x16 插槽 (PCIE5: x4 模式 ) - 2 x PCI Express 2.0 x1 插槽 - 2 x PCI 插槽 - 支持 AMD Quad CrossFireX

板載顯卡 * 僅內置 GPU 的處理器可支持 Intel

HD Graphics 內置視覺特 性与 VGA 輸出。 - 支持 Intel

HD Graphics 內置視覺特性 :Intel

Sandy Bridge CPU 支持 Pixel Shader 4.1、 DirectX 10.1 技術 - 最大共享內存 1760MB（見警告 5） - 雙 VGA 輸出 : 通過獨立顯示控制器提供 HDMI 和 DisplayPort

- 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz - 支持 DisplayPort, 最高分辨率達 2560x1600 @ 60Hz - 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、 xvYCC 與 HBR( 高位速音頻 )( 需配備兼容 HDMI 的顯示器 ) ( 詳見警告 6） - 通過 HDMI 和 DisplayPort 接口支持 HDCP 功能 - 通過 HDMI 和 DisplayPort 接口可播放 1080 線藍光光盤 (BD) / HD-DVD 光盤 音效 - 7.1 聲道高保真音頻 , 支持內容保護功能 (Realtek ALC898 音頻編解碼器 )

板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - 支持网路喚醒（Wake-On-LAN） - 支持 Energy Efficient Ethernet 802.3az - 支持雙 LAN 整合功能 - 支持 PXE Rear Panel I/O I/O 界面 ( 后面板輸入 / - 1 個 PS/2 鍵盤 / 鼠標接口 輸出接口 ) - 1 個 HDMI 接口 - 1 個 DisplayPort 接口 - 1 個光纖 SPDIF 輸出接口 - 5 個可直接使用的 USB 2.0 接口 - 1 個 Fatal1ty 鼠標接口 (USB 2.0) - 1 個 eSATA3 接口 - 6 個可直接使用的 USB 3.0 接口

- 2 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED

LED) - 1 個 IEEE 1394 接口 - 1 個帶 LED 的 CMOS 數據清除開關 - 高保真音頻插孔：后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入 / 前置喇叭 / 麥克風 ( 見警告 7) SATA3 - 2 x Intel

Z77 的后置 USB 3.0 連接頭，支持 USB 1.0/2.0/3.0

Z77 的前置 USB 3.0 連接頭 ( 支持 2 個 USB 3.0 接

口 )，支持 USB 1.0/2.0/3.0 到 5Gb/s 連接頭 - 4 x SATA2 3.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage 和 Intel Smart Response 技術 ), NCQ, AHCI 和熱插拔功能 - 6 x SATA3 6.0Gb/s 連接頭 - 1 x ATA133 IDE 插座 ( 最高支持 2 個 IDE 驅動器 ) - 1 x 軟驅接口 - 1 x 紅外線模塊接頭 - 1 x 串行接口 - 1 x HDMI_SPDIF 接頭 - 1 x IEEE 1394 接頭 - 1 x 電源指示燈連接排針 - CPU/ 機箱 / 電源風扇接頭 - 24 針 ATX 電源接頭 - 8 針 12V 電源接頭

- 2 x USB 2.0 接針 ( 可支持 4 個額外的 USB 2.0 接口 ) - 1 x USB 3.0 接針 ( 可支持 2 個額外的 USB 3.0 接口 ) - 1 x Dr. Debug (7 段調試 LED)

快速開關 - 1 個帶 LED 的 CMOS 數據清除開關

- 1 個帶 LED 的電源開關 - 1 個帶 LED 的復位開關 BIOS - 64Mb AMI UEFI Legal BIOS, 支持 GUI - 支持即插即用（Plug and Play,PnP） - ACPI 1.1 電源管理 - 支持 jumperfree 免跳線模式 - 支持 SMBIOS 2.3.1 - CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 電壓多功能

驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒体套件 - OEM 獨家功能 - F-Stream（詳見警告 8）

- 華擎 Instant Flash（見警告 9） - 華擎 APP Charger（見警告 10） - 華擎 SmartView（見警告 11） - 華擎 XFast USB（見警告 12） - 華擎 XFast LAN（見警告 13） - 華擎 XFast RAM（見警告 14） 簡體中文Fatal1ty Z77 Professional Series Motherboard

- 華擎 Crashless BIOS（見警告 15） - Lucid Virtu Universal MVP（見警告 16）

• 僅內置 GPU 的處理器可支持 Lucid Virtu Universal MVP。 - Hybrid Booster( 安心超頻技術 ): - 支持 CPU 無級頻率調控（見警告 17） - ASRock U-COP（見警告 18） - Boot Failure Guard (B.F.G., 啟動失敗恢復技術） - 組合散熱器選項 (C.C.O.)（見警告 19）

- CPU/ 機箱 / 電源風扇轉速計 - CPU/ 机箱靜音風扇（允許根据 CPU 溫度自動調整机箱風扇速

- CPU/ 機箱風扇多速控制 - 電壓範圍：+12V, +5V, +3.3V, 核心電壓 操作系統 - Microsoft

64 位元 / XP/XP 64 位元适用于此主板（見警告 20）

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 ) ( 見警告 21）

• 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超 頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導 致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可 能導致的損壞不承擔責任。

1、 關于“Hyper-Threading Technology”（超線程技術）的設置，請參考 CD 光盤中的“User Manual”第 73 頁。 2、 這款主板支援雙通道內存技術。在您實現雙通道內存技術之前，為能正確 安裝，請確認您已經閱讀了第 19 頁的內存模組安裝指南。 3、 由于操作系統的限制，在 Windows

/ XP 下，供系統使用的實 際內存容量可能小于 4GB。對於 Windows

操作系統搭配 64 位元 CPU 來說 , 不會存在這樣的限制。您可以通過華擎 XFast RAM 來利用 Windows

4、 只有 P C IE2 和 P CIE4 插槽支持 G en 3 速度。若要使 P C I Ex pr e s s 運行 于 Gen 3 速度，您必須安裝 Ivy Bridge CPU。若您安裝了 Sandy Bridge CPU，則 PCI Express 只能運行于 Gen 2 速度。 5、 最大共享內存大小由芯片組廠商定義並且可以更改。請查閱 Int e l

7 64 位元 /7 可支持 xvYCC 與 Deep Color。只有當顯示器 在 EDID 中支持 12bpc 時 ,Deep Color 模式才會被開啟。只有 Windows

支持 HBR。 7、 在麥克風輸入方面，這款主板支持立體聲和單聲道這兩種模式。在音頻輸 出方面，這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱 第 5 頁的表格瞭解正確的連接方式。 8、 F - S t r e a m 是一個多合一的工具，可在用戶友好的界面中微調不同的系統 功能，包括硬件監控、風扇控制、超頻、O C D N A 和 I E S。在 H a r d w a r e Monitor（硬件監控）中，顯示系統的主要參數。在 Fan Control（風扇控 制）中，顯示風扇速度和溫度，以便您進行調整。在 Overclocking（超頻） 中，您可以對 C P U 進行超頻，以优化系統性能。在 O C D N A 中，您可以將 自己的 O C 設置保存為配置文件，并与您的朋友共享。您的朋友可以將您 的 O C 配置文件加載他們的系統中，從而得到相同的 O C 設置。在 I E S（智 能節能）中，電壓調節器可以在 C P U 核心空閒時減少輸出相位數，以提高 效率且不影響運計算性能。 9、 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個 方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

即可進行 B I O S 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 B I O S 設 置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程序。啟動這一 程序後 , 只需把新的 B I O S 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠 標就能完成 B I O S 的更新 , 而不再需要準備額外的軟盤或其他複雜的更新 程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。 10、 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。只需安 裝 APP Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快 40%。華 擎 APP Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以在電腦進 入待機 (S1)、掛起至內存 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下持續為設 備充電。只需安裝了 APP Charger 驅動程序 , 您立刻就能擁有非凡的充電

11、 Smart Vie w 是 Int ernet 瀏覽器的一項新功能，它作為 I E 的智能起始頁 面，在一個增強的視圖中提供您經常訪問的网站、您的遊覽歷史記錄、 您的 F a c e b o o k 朋友、以及您的實時新聞來源，可為您提供更具個性化的 Internet 体驗。華擎主板專門配備 SmartView 應實用程序，可幫助您隨 時与朋友保持聯系。為使用 SmartView 功能，請确保您操作系統的版本是 Windows

64 位元，瀏覽器的版本是 IE8。 華擎网站：http://www.asrock.com/Feature/SmartView/index.asp 12、 華擎 XFast USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而

13、 華擎 XFast LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程 序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲 更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量 定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您 的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据流。 簡體中文Fatal1ty Z77 Professional Series Motherboard

14、華擎 XFast RAM 是 F-Stream 中加入的一項新功能。它能充分利用 Windows

操作系統 32-bit CPU 無法使用的內存空間。華擎 XFast RAM 可 縮短之前訪問過的网站的加載時間，從而加快网絡衝浪速度。此外，它還 能提升 Adobe Photoshop 運行的速度高達五倍之多。華擎 XFast RAM 的另 一項优勢是它能減少訪問 SSD 或 HDD 的頻次，從而延長它門的使用壽命。 15、華擎 Crashless BIOS 能讓用戶安心地更新他們的 BIOS，而不用擔心發生 故障。如果在 BIOS 更新過程中斷電，華擎 Crashless BIOS 會在電源恢复

后自動完成 BIOS 更新過程。請注意，BIOS 文件需存放在 USB 盤的根目錄中。

此功能只支持 USB2.0 端口。 16、VIRTU Universal MVP 包括 Virtu 通用技術的基本功能，可虛擬化集成的 GPU 和离散 GPU，使 Breed 功能達到最佳效果。此外，它還采用 Virtual Vsync

技術，提供优异的視覺效果。利用 HyperFormance 技術所帶來的优 點，VIRTU Universal MVP 通過智能地減少 CPU、GPU 和顯示器之間數据流 的冗余渲染任務，提高游戲性能。 17、 盡管本主板提供無級頻率調控 , 但不推荐用戶超頻使用。不同于標准 C P U 總線頻率的非標准頻率可能會使系統不穩定，甚至會損害 CPU 和主板。 18、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請 檢查主板上的 C P U 風扇是否正常運轉並拔出電源線，然后再將它插回。為 了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。 19、 組合散熱器選項 ( C . C.O. ) 提供靈活的選項 , 讓您可使用三種不同的 C P U 散熱器類型 , 分別是 L G A775, L G A1155 與 L G A1156。請注意 : 並非所有的 775 和 1156 CPU 風扇都支持此功能。 20、Microsoft

64-bit / XP / XP 64-bit 系統不 支持 Intel

USB 3.0 連接頭。 21、EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統 耗電量的規定。根據 E u P 的規定 , 一個完整系統在關機模式下的交流電總 消耗必須在 1.00W 以下。為滿足 EuP 標準 , 您需要同時具備支持 EuP 的主 板和支持 EuP 的電源供應器。根據 Intel

的建議 , 支持 EuP 的電源供應器 必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的 電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。 簡體中文208 Fatal1ty Z77 Professional Series Motherboard

插圖所示的就是設置跳線的方法。當跳線 帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短 接”。如果針腳上沒有放置跳線帽 , 這個 跳線就是“開路”。插圖顯示了一個 3 針 腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

C LRC M O S1 允 許 您清除 C M O S 中 的數据。 如 要 清 除 并 將系統 參 數 恢 复 至 默認 設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳 線帽將 C LRC M O S1 上的插針 2 和插針 3 短接 5 秒。但是， 請勿在更新 B I OS 后 立即清 除 CM O S。如果需要在 更新 B IOS 后立 即清除 C M O S，必須在執行 C MOS 清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、 日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 清除CMOS開關与清除CMOS跳線具有相同的功能。 簡體中文Fatal1ty Z77 Professional Series Motherboard

接 SATA/SATA2/SATA3 硬盤或者

主板上的 SATA2/SATA3 接口。 Serial ATA3 接口 這裡有六組 Serial ATA3 (SATA3_0_1: 見第 4 頁第 13 項 ) (SATA3)接口支持Serial (SATA) (SATA3_A1_A2: 見第 4 頁第 12 項 ) 數據線作為內部儲存設置。目前 (SATA3_A3_A4: 見第 4 頁第 11 項 ) SATA3 界面理論上可提供高達 6.0Gb/s 的數據傳輸速率。若您 將硬盤連接到后側面板 I/O 的 eSATA3 接口，則內部的 SATA3_A4 將失效。 Serial ATA2 接口 這裡有四組 Serial ATA2 (SATA2_2_3: 見第 4 頁第 14 項 ) (SATA2)接口支持Serial (SATA) (SATA2_4_5: 見第 4 頁第 15 項 ) 數據線作為內部儲存設置。目前 SATA2 界面理論上可提供高達 3.0Gb/s 的數據傳輸速率。

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將 跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

（33 針 FLOPPY1） ( 見第 4 頁第 30 項 ) 注意 : 請確保數據線標紅色斑紋的一邊插入連接器第 1 針腳 (Pin1) 的位置。 將標示紅色斑紋的一邊插入第 1 針腳 (Pin1) 主 IDE 連接頭 ( 黑色 ) (39 針 IDE1，見第 4 頁第 8 項 ) 注意 : 請查閱您的 IDE 驅動器供應商提供的說明書了解詳細資料。 藍色端接到主板上 黑色端接到硬盤驅動器上 80 針 的 ATA 66/100/133 排線210 Fatal1ty Z77 Professional Series Motherboard

USB 3.0 擴展接頭 除了位於 I/O 面板的六個默認

(19 針 USB3_6_7) USB 3.0 接口之外，這款主板有 ( 見第 4 頁第 9 項 ) 一組 USB 3.0 接針。這組 USB 3.0 接針可以支持兩個 USB 3.0 接

紅外線模塊接頭 這個接頭支持一個選配的無線發 (5 針 IR1) 送和接受紅外線的模塊。 ( 見第 4 頁第 29 項 ) 前置音頻面板接頭 可以方便連接音頻設備。 (9 針 HD_AUDIO1) ( 見第 4 頁第 32 項 )

USB 2.0 擴展接頭 除了位於 I/O 面板的六個默認

(9 針 USB_6_7) USB 2.0 接口之外，這款主板有 ( 見第 4 頁第 24 項 ) 兩組 USB 2.0 接針。這組 USB 2.0 接針可以支持兩個 USB 2.0 接

(9 針 USB_8_9) ( 見第 4 頁第 25 項 ) Serial ATA (SATA) 請將 SATA 電源線黑色的一端 電源線 連接到 SATA 驅動器的電源接

口。然后將 SATA 電源線白色 的一端連接到電源適配器的電源

GND P-9 P +9 內置的音頻接頭 可以通過 CD-ROM，DVD-ROM， (4 針 CD1) TV 調諧器或 MPEG 卡接收音頻 (CD1 見第 4 頁第 42 項 )

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態指示燈 到這個排針。根據之前請注意針腳的正負極。 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。 RESET( 重啟開關 ): 連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下 重啟開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系 統處于 S1/S3 待機模式時 , 此指示燈保持閃爍。當系統處于 S4 待機模式 或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬盤活動指示燈 ): 連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、重啟開 關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機箱前面板連接 到此排針時 , 請確認連接線與針腳上的說明相對應。 機箱喇叭接頭 請將機箱喇叭連接到這個接頭。 (4 針 SPEAKER1) ( 見第 4 頁第 20 項 ) 系統面板接頭 這個接頭提供數個系統前面板功 (9 針 PANEL1)

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack

Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊 和機箱手冊上的使用說明安裝您的系統。2. 如果您使用 AC’97 音頻面板 , 請按 照下面的步驟將它安裝到前面板音頻接針 : A. 將 Mic_IN(MIC) 連接到 MIC2_L。 B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。 C. 將 Ground(GND) 連接到 Ground(GND)。 D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。 E. 開啟前置麥克風。 在 Windows

XP / XP 64 位元操作系統中 : 選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。 在 Windows

64 位元操作系統中 : 在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。212 Fatal1ty Z77 Professional Series Motherboard CPU 風扇接頭 請將 CPU 風扇連接線接到這個接 (4 針 CPU_FAN1) 頭，讓黑線與接地的針腳相接。 ( 見第 4 頁第 3 項 ) 雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 3-Pin 風扇的安裝 Pin 1-3 連接 (3 針 CPU_FAN2) ( 見第 4 頁第 4 項 ) ATX 電源接頭 請將 ATX 電源供應器連接到這個 (24 針 ATXPWR1)

電源指示燈連接排針 請將機箱電源指示燈連接到這一 (3 針 PLED1) 排針，以指示系統電源狀態。當 ( 見第 4 頁第 19 項 ) 系統正在運行時，LED 指示燈亮。

在 S1/S3 模式下，LED 指示燈會

不停閃爍。在 S3/S4 或 S5 模式 ( 關機 ) 下，LED 指示燈會熄滅。 機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭， (4 針 CHA_FAN1) 並讓黑線與接地的針腳相接。 ( 見第 4 頁第 26 項 )

串行接口連接器 這個 COM1 端口支持一個串行接 (9 針 COM1)

(2 針 HDMI_SPDIF1) 音頻輸出至 HDMI 顯卡，支持將 ( 見第 4 頁第 33 項 ) 電腦連接至帶 HDMI 的數字電視 / 投影儀 / 液晶顯示器等設備。

請將 HDMI 顯卡的 HDMI_SPDIF 接

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用 傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明

雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電

4-Pin ATX 12V 電源安裝說明

ATX 12V 接頭 請將一個 ATX 12V 電源供應器接

IEEE 1394 接口 除了位於 I/O 面板的一個默

(9 針 FRONT_1394) 認 IEEE 1394 接口之外，這 ( 見第 4 頁第 28 項 ) 款主板有一組 IEEE 1394 接 針。這組 IEEE 1394 接針可 以支持一個 IEEE 1394 接口。214 Fatal1ty Z77 Professional Series Motherboard 前部USB 3.0面板安裝指南 將前部USB 3.0面板裝入机箱的2.5”驅動器托

步驟 3 步驟 4 現在，即可使用USB 3.0面板

將前部USB 3.0線插入主板上的USB 3.0接頭 (USB3_6_7)。 步驟 5 步驟 6 用六個機箱螺絲將前部USB 3.0面板裝入驅動器托槽并擰

步驟 1 步驟 2 准備好隨附的前部 USB 3.0 面板、四個 HDD 螺絲、以及六個机箱螺絲。

用四個 HDD 螺絲將 2.5”HDD/SSD

裝到前部 USB 3.0 面板上。 后部USB 3.0面板安裝指南 將USB 3.0線連接到后部USB 3.0面板。 擰下前部USB 3.0面板上的兩個螺絲。 步驟 1 步驟 2 將后部USB 3.0面板裝到机箱

本主板有三個快速開關 : 電源開關 , 復位開關與 C M OS 數據清除開關 , 可讓用戶快速 開啟 / 關閉或復位系統 , 或者清除 CMOS 中的數據。 電源開關 電源開關是一種快速開關 , 可 (PWRBTN) 讓用戶快速開啟 / 關閉系 ( 見第 4 頁第 16 項 )

復位開關 復位開關是一種快速開關 , 可 (RSTBTN)

CMOS 數據清除開關 CMOS 數據清除開關是一種快 (CLRCBTN) 速開關 , 可讓用戶快速清除 ( 見第 5 頁第 18 項 ) CMOS 中的數據。 Power Reset 簡體中文216 Fatal1ty Z77 Professional Series Motherboard

主板上的 Flash Memory 存儲了 BIOS 設置程序。請再啟動電腦進行開機自檢 (POST) 時按下 <F2> 或 < D e l > 鍵進入 B I O S 設置程序；此外，你也可以讓開機自檢 (P O S T ) 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。

本主板支持各種微軟視窗操作系統：Microsoft

64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的 必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”功能 已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤內

BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。

電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電子信息 產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭露產品中含有 的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染或對人身、財產造成 嚴重損害的期限。依上述規定，您可于本產品之印刷電路板上看見圖一之標示。圖一 中之數字為產品之環保使用期限。由此可知此主板之環保使用期限為 10 年。

有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格及說

表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定

表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。218 Fatal1ty Z77 Professional Series Motherboard ASRock提醒您... 若要在Windows 7 / 7 64位元 / Vista / Vista

64位元中發揮更好的效能，建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的詳細資訊，請參閱支援光碟中的「使用者手冊」。

Fatal1ty Z77 Professional Series 主機板 , 本主機板由華擎嚴格 製造 , 品質可靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介 紹和分步驟安裝指導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最新的顯示卡和 CPU 支援列表。華擎網址：http://www.asrock.com如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用機種的規格訊息。www.asrock.com/support/index.asp

(ATX 規格 : 12.0 英吋 x 9.6 英吋 , 30.5 公分 x 24.4 公分 )

六條 Serial ATA(SATA) 數據線 ( 選配 ) 二條 Serial ATA(SATA) 硬碟電源線 ( 選配 ) 一塊 I/O 擋板 一個前置 USB 3.0 面板

一個後USB 3.0托架 一張華擎 SLI_Bridge_2S 卡 繁體中文Fatal1ty Z77 Professional Series Motherboard

架構 - ATX 規格 : 12.0 英吋 x 9.6 英吋 , 30.5 公分 x 24.4 公分 - 頂級黃金電容器設計（百分百日本製造的高品質導電高分子電

處理器 - 支援第三代和二代 Intel

i7 / i5 / i3 處理器 (LGA1155 腳位 ) - Digi 電源設計 - 16 + 8 電源相位設計 - 支援 Intel

Ivy Bridge CPU 的 Intel

Z77 系統記憶體 - 支援雙通道 DDR3 記憶體技術（見警告 2） - 4 個 DDR3 DIMM 插槽 - 支援 DDR3 2800+( 超頻 )/2400( 超頻 )/2133( 超頻 )/1866 ( 超頻 )/1600/1333/1066 non-ECC、un-buffered 記憶體 - 最高支援 32GB 系統容量（見警告 3） - 支援 Intel

Extreme Memory Profile(XMP)1.3/1.2 擴充插槽 - 2 x PCI Express 3.0 x16 插槽 (PCIE2/PCIE4：單個 x16 (PCIE2) / x8 (PCIE4) 或兩個 x8/x8 模式 )（見警告 4）

Sandy Bridge CPU 僅支援 PCIE 2.0。 - 1 x PCI Express 2.0 x16 插槽 (PCIE5:x4 模式 ) - 2 x PCI Express 2.0 x1 插槽 - 2 x PCI 插槽 - 支援 AMD Quad CrossFireX

內建顯示 * 只有整合 GPU 的處理器才支援 Intel

HD Graphics 內建視覺 技術 (Built-in Visuals) 與 VGA 輸出。 - 支援 Intel

Sandy Bridge CPU 支援 Pixel Shader 4.1、 DirectX 10.1 技術 - 最大共享記憶體 1760MB（見警告 5）220 Fatal1ty Z77 Professional Series Motherboard - 雙 VGA 輸出 : 透過獨立顯示控制器提供 HDMI 和 DisplayPort

- 支援 HDMI 1.4a, 最高解析度達 1920x1200 @ 60Hz - 支援 DisplayPort, 最高解析度達 2560x1600 @ 60Hz - 支援 HDMI, 可支援 Auto Lip Sync、Deep Color (12bpc)、 xvYCC 與 HBR( 高位元率音效 )( 需具備相容 HDMI 的銀幕 ) ( 詳見警告 6） - HDMI 和 DisplayPort 接口支援 HDCP 功能 - HDMI 和 DisplayPort 接口可播放 1080p 藍光光碟 (BD) / HD-DVD 光碟 音效 - 7.1 聲道高清晰音效 , 支援內容保護功能 (Realtek ALC898 音

網路功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - 支援網路喚醒（Wake-On-LAN） - 支援 Energy Efficient Ethernet 802.3az - 具備網路彙整 (Teaming) 功能 , 支援雙網路 (Dual LAN) - 支援 PXE Rear Panel I/O I/O 界面 ( 後背板輸入 / - 1 個 PS/2 鍵盤 / 滑鼠接口 輸出接口 ) - 1 個 HDMI 接口 - 1 個 DisplayPort 接口 - 1 個光纖 SPDIF 輸出接口 - 5 個可直接使用的 USB 2.0 接口 - 1 個 Fatal1ty 滑鼠接口 (USB 2.0) - 1 個 eSATA3 接口 - 6 個可直接使用的 USB 3.0 接口

- 2 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和 SPEED

LED) - 1 個 IEEE 1394 接口 - 1 個 LED CMOS 數據清除開關 - 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入 / 前置喇叭 / 麥克風 ( 見警告 7) SATA3 - 2 x Intel

Z77 的後置 USB 3.0 接頭，支援 USB 1.0/2.0/3.0

Z77 的前置 USB 3.0 接頭 ( 支援 2 個 USB 3.0 接

- 2 x USB 2.0 接頭 ( 可支援 4 個額外的 USB 2.0 接口 ) - 1 x USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 ) - 1 x Dr. Debug (7 段顯示器偵錯 LED)

快速開關 - 1 個 LED CMOS 數據清除開關

支援光碟 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒體套餐 - OEM 獨家功能 - F-Stream（詳見警告 8）

- 華擎 Instant Flash（見警告 9） - 華擎 APP Charger（見警告 10） - 華擎 SmartView（見警告 11） - 華擎 XFast USB（見警告 12） - 華擎 XFast LAN（見警告 13） 繁體中文222 Fatal1ty Z77 Professional Series Motherboard - 華擎 XFast RAM（見警告 14） - 華擎 Crashless BIOS（見警告 15） - Lucid Virtu Universal MVP（見警告 16）

• 只有整合 GPU 的處理器才支援 Lucid Virtu Universal MVP。 - Hybrid Booster( 安心超頻技術 ): - 支援 CPU 無級頻率調控（見警告 17） - ASRock U-COP（見警告 18） - Boot Failure Guard (B.F.G., 啟動失敗恢復技術 ) - 組合散熱片選項 (C.C.O.)（見警告 19） - 晚安 LED 指示燈 硬體監控 - CPU 溫度偵測

- CPU/ 機箱 / 電源風扇轉速計 - CPU/ 機箱靜音風扇 ( 可透過 CPU 溫度自動調節機箱的風扇速

- CPU/ 機箱風扇多速控制 - 電壓範圍：+12V, +5V, +3.3V, 核心電壓 操作系統 - Microsoft

64 位元 / XP/XP 64 位元（見警告 20）

- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 ) （見警告 21）

• 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

請了解超頻具有不可避免的風險 ,這些超頻包括調節 BIOS 設置、運用非同步 超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 ,甚至會 導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 ,我們對超頻 可能導致的損壞不承擔責任。

1、 關於“Hyper-Threading Technology”的設置，請參考 CD 光碟中的“User Manual”第 73頁。 2、 這款主機板支援雙通道記憶體技術。在您使用雙通道記憶體技術之前，為 能正確安裝，請確認您已經閱讀了第 19頁的記憶體安裝指南。 3、 由於作業系統的限制，在 Windows

/ XP 下，供系統使用的實 際記憶體容量可能小於4GB。對於Windows

作業系統搭配64位元CPU來說, 不會存在這樣的限制。您可以透過華擎 XFast RAM 來利用 Windows

4、 僅 PCIE2 和 PCIE4 插槽可支援 Gen 3 速度。若要以 Gen 3 速度執行 PCI Express，請務必安裝 Ivy Bridge CPU。如果安裝Sandy Bridge CPU，則僅 會以 PCI Express Gen 2 速度執行 PCI Express。 繁體中文Fatal1ty Z77 Professional Series Motherboard

5、 最大共享記憶體大小由晶片組廠商定義並且可能更改。請查閱 Intel

7 64 位元 /7 可支持 xvYCC 與 Deep Color。只有當銀幕在 EDID 中支援 12bpc 時 ,Deep Color 模式才會被開啟。只有 Windows

支援 HBR。 7、 在麥克風輸入方面，這款主機板支援立體聲和單聲道這兩種模式。在音效 輸出方面，這款主機板支援 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請 參閱第 5 頁的表格瞭解正確的連接方式。 8、 F-Stream 是一款多合一的工具，易於操作的使用者介面便於微調不同的 系統功能（例如：Hardware Monitor、Fan Control、Overclocking、OC DNA 及 IES）。Hardware Monitor 可顯示系統的主要讀數；Fan Control 可顯示並可供您調整風扇速度及溫度；Overclocking 可供您進行 CPU 超頻

以獲得最佳系統效能。透過 OC DNA，您可將自己的 OC 設定另存為設定檔

並與朋友分享，您的朋友可將此 OC 設定檔上傳至自己的系統中，以取得 相同的 OC 設定。透過 IES (Intelligent Energy Saver)，當 CPU 處於閒 置狀態時，電壓調整器能降低輸出相位數量以改善效率，並可兼顧運算效

9、 華擎 Instant Flash 是一個內建於 Flash ROM 的 BIOS 更新工具程式。這個 方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

即可進行 BIOS 的更新。在系統開機自檢過程中按下 <F6> 鍵或在 BIOS 設

置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程式。啟動這一 程式後 , 只需把新的 BIOS 文件保存在隨身碟、磁盤或硬碟中 , 輕鬆點選 滑鼠就能完成 BIOS 的更新 , 而不再需要準備額外的磁碟片或其他複雜的 更新程式。請注意 : 隨身碟或硬碟必須使用 FAT32/64 文件系統。 10、 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。只需安 裝 APP Charger 驅動程式 , 用電腦為 iPhone 充電最多可比以往快 40%。華 擎 APP Charger 讓您可以同時為多部蘋果設備快速充電 , 甚至可以在電腦 進入待命(S1)、待命(S3)、休眠(S4)或關機(S5)模式下持續為設備充電。 只需安裝了 APP Charger 驅動程式 , 您立刻就能擁有非凡的充電體驗。 11、 SmartView 是網際網路瀏覽器的新功能，也是 IE 的起始頁面，其中結合 了您最常瀏覽的網站、您的記錄、Facebook 朋友和即時新聞摘要，並全 數整合在一個更好的檢視中，以提供更貼近您個人使用習慣的網際網路功 能。ASRock 主機板獨家配備 SmartView 公用程式，協助您隨時隨地與朋友 保持聯繫。若要使用 SmartView 功能，請確定您所使用的作業系統版本為 Windows

64 位元，而且您的瀏覽器 版本是 IE8。 ASRock 網站：http://www.asrock.com/Feature/SmartView/index.asp 12、 華擎XFast USB可提升 USB儲存裝置的效能（效能可能須視裝置特性而定）。 13、 華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先 應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲： 在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以 在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透 過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。 繁體中文224 Fatal1ty Z77 Professional Series Motherboard 14、 華擎 XFast RAM 是 F-Stream 中加入的一項新功能。它能充分利用 Windows

操作系統 32-bit CPU 無法使用的記憶體空間。華擎 XFast RAM 可縮短之 前訪問過的網站的讀取時間，從而加快網路瀏覽速度。此外，它還能提升 Adobe Photoshop 執行的速度高達五倍之多。華擎 XFast RAM 的另一項優勢 是它能減少使用 SSD 或 HDD 的頻率，從而延長它門的使用壽命。 15、 華擎 Crashless BIOS 能讓使用者安心地更新他們的 BIOS，而不用擔心發生 故障。如果在 BIOS 更新過程中斷電，華擎 Crashless BIOS 會在電源恢復後

自動完成 BIOS 更新程序。請注意，BIOS 文件需存放在 USB 的根目錄中。此

功能只支援 USB2.0 插槽。 16、 VIRTU Universal MVP 包括 Virtu 通用技術的基本功能，可虛擬化整合式 GPU 和獨立式 GPU，使 Breed 功能達到最佳效果。此外，它還採用 Virtual Vsync

技術，提供優良的視覺效果。利用 HyperFormance 技術所帶來的優 勢，VIRTU Universal MVP 透過智慧地減少 CPU、GPU 和顯示器之間數據流 的冗餘渲染任務，提高遊戲效能。 17、 僅管本主機板提供無級頻率調控 , 但不推薦用戶超頻使用。不同於標準 CPU 側匯流排頻率的非標準頻率可能會使系統不穩定，甚至會損害 CPU 和

18、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請 檢查主機板上的 CPU 風扇是否正常運轉並拔出電源線，然後再將它插回。 為了提高散熱性，在安裝PC 系統時請在 CPU 和散熱器之間塗一層散熱膏。 19、 組合散熱片選項 (C.C.O.) 提供具有彈性的選項 , 讓您可使用三種不同的

CPU 散熱片類型 , 分別是 LGA775,LGA1155 與 LGA1156。請注意 : 並非所有的

775 和 1156 CPU 風扇都支援此功能。 20、 Microsoft

USB 3.0 接頭。 21、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗 電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗 必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和 支援 EuP 的電源供應器。根據 Intel

的建議 , 支援 EuP 的電源供應器必須 符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供 應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。 繁體中文Fatal1ty Z77 Professional Series Motherboard

插圖所示的就是設置跳線的方法。當跳線 帽放置在針腳上時 , 這個跳線就是“短 接”。如果針腳上沒有放置跳線帽 , 這個 跳線就是“開路”。插圖顯示了一個 3 針 腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

CLRCMOS1 可供您清除 CMOS 中的資料。若要清除及重設系統參數並恢復為預設設 定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳 線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除 CMOS 電池的情況下，密碼、日期、時間、使用者 預設設定檔、1394 GUID 及 MAC 位址才會清除。 Clear CMOS開關的功能與Clear CMOS跳線相同。 繁體中文226 Fatal1ty Z77 Professional Series Motherboard Serial ATA (SATA) SATA 數據線的任意一端均可連

數據線 接 SATA/SATA2/SATA3 硬碟或者

主機板上的 SATA2/SATA3 接口。 Serial ATA2 接口 這裡有四組 Serial ATA2 (SATA2_2_3: 見第 4 頁第 14 項 ) (SATA2) 接口支援 SATA 數據線 (SATA2_4_5: 見第 4 頁第 15 項 ) 作為內部儲存設置。目前 SATA2 界面理論上可提供高達 3.0Gb/s

Serial ATA3 接口 這裡有六組 Serial ATA3 (SATA3_0_1: 見第 4 頁第 13 項 ) (SATA3) 接口支援 SATA 數據線 (SATA3_A1_A2: 見第 4 頁第 12 項 ) 作為內部儲存設置。目前 SATA3 (SATA3_A3_A4: 見第 4 頁第 11 項 ) 界面理論上可提供高達 6.0Gb/s 的數據傳輸速率。若在後方 I/O 的 eSATA3 連接埠安裝硬碟，內 部 SATA3_A4 將失去作用。

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。 跳線帽不正確的放置將會導致主機板的永久性損壞 !

（33 針 FLOPPY1） ( 見第 4 頁第 30 項 ) 注意 : 請確保數據線標紅色的一邊插入接頭第 1 針腳 (Pin1) 的位置。 將標示紅色的一邊插入第 1 針腳 (Pin1) 主 IDE 接頭 ( 黑色 ) (39 針 IDE1，見第 4 頁第 8 項 ) 注意 : 請查閱您的 IDE 驅動器供應商提供的說明書了解詳細資料。 藍色端接到主機板上 黑色端接到硬碟驅動器上 80 針的 ATA 66/100/133 排線Fatal1ty Z77 Professional Series Motherboard

USB 3.0 擴充接頭 除了位於 I/O 面板的六個 USB

( 見第 4 頁第 9 項 ) 組 USB 3.0 接針。這組 USB 3.0 接針可以支援兩個 USB 3.0 接

紅外線模組接頭 這個接頭支援一個選配的模組 , (5 針 IR1) 可用來無線傳輸和接收紅外線。 ( 見第 4 頁第 29 項 ) 前置音效接頭 可以方便連接音效設備。 (9 針 HD_AUDIO1) ( 見第 4 頁第 32 項 )

USB 2.0 擴充接頭 除了位於 I/O 面板的六個 USB

( 見第 4 頁第 24 項 ) 組 USB 2.0 接針。每組 USB 2.0 接針可以支援兩個 USB 2.0 接

(9 針 USB_8_9) ( 見第 4 頁第 25 項 ) Serial ATA (SATA) 請將 SATA 電源線黑色的一端 電源線 連接到 SATA 驅動器的電源接

口。然後將 SATA 電源線白色 的一端連接到電源適配器的

GND P-9 P +9 內置音效接頭 可以透過 CD-ROM，DVD-ROM， (4 針 CD1) TV Tuner 或 MPEG 卡接收音效 (CD1 見第 4 頁第 42 項 )

( 見第 4 頁第 21 項 ) 請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀態指示 燈到這個接頭。請先注意針腳的正負極。 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。 RESET( 重開開關 ): 連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下 重開開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系 統處於 S1/S3 待命模式時 , 此指示燈保持閃爍。當系統處於 S4 待命模式 或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬碟活動指示燈 ): 連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、重開開 關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機箱前面板連接 到此接頭時 , 請確認連接線與針腳上的說明相對應。 機箱喇叭接頭 請將機箱喇叭連接到這個接頭。 (4 針 SPEAKER1) ( 見第 4 頁第 20 項 )

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack

Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊 和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。 B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。 C. 將 Ground(GND) 連接到 Ground(GND)。 D. MIC_RET和OUT_RET僅用於HD音效面板。您不必將它們連接到AC’97音效面板。 E. 開啟前置麥克風。 在 Windows

XP / XP 64 位元作業系統中 : 選擇”Mixer”。選擇”Recorder”。接著點選”FrontMic”。 在 Windows

64 位元作業系統中 : 在 Realtek 控制面板中點選”FrontMic”。調整”Recording Volume”。Fatal1ty Z77 Professional Series Motherboard

機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭， (4 針 CHA_FAN1) 並讓黑線與接地的針腳相接。 ( 見第 4 頁第 26 項 )

CHA_FAN3 支援風扇控制。 (3 針 CHA_FAN2) ( 見第 4 頁第 43 項 ) (3 針 CHA_FAN3) ( 見第 4 頁第 22 項 ) (3 針 PWR_FAN1) ( 見第 4 頁第 41 項 ) CPU 風扇接頭 請將 CPU 風扇連接線接到這個接 (4 針 CPU_FAN1) 頭，並讓黑線與接地的針腳相接 ( 見第 4 頁第 3 項 )

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 3-Pin 風扇的安裝 Pin 1-3 連接 (4 針 CPU_FAN2) ( 見第 4 頁第 4 項 ) ATX 電源接頭 請將 ATX 電源供應器連接到這個 (24 針 ATXPWR1)

電源指示燈接頭 請將機箱電源指示燈連接到此接 (3 針 PLED1) 頭，以指示系統電源狀態。當系 ( 見第 4 頁第 19 項 ) 統正在運行時，LED 指示燈亮。

在 S1/S3 模式下，LED 指示燈會

不停閃爍。在 S4 或 S5 模式 ( 關 機 ) 下，LED 指示燈會熄滅。 GN D+ 12VCPU_FAN_SPEEDFAN_SPEED_CONT ROL1 2 3 4GN D+ 12VCPU_FAN_SPEED230 Fatal1ty Z77 Professional Series Motherboard 雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請 順著 Pin 1 和 Pin 5 插上電源接頭。 4-Pin ATX 12V 電源安裝說明

ATX 12V 電源接口 請將 ATX 12V 電源供應器連接到

( 見第4 頁第 2 項 ) 序列埠 這個序列埠 COM1 支援一個序列 (9 針 COM1)

(2 針 HDMI_SPDIF1) 音效輸出至 HDMI 顯示卡，支援 ( 見第 4 頁第 33 項 ) 將電腦連接至帶 HDMI 的數位電 視 / 投影機 / 液晶銀幕等設備。

請將 HDMI 顯示卡的 HDMI_SPDIF

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使 用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順 著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明

IEEE 1394 接口 除了位於 I/O 面板的一個默

(9 針 FRONT_1394) 認 IEEE 1394 接口之外，這 ( 見第 4 頁第 28 項 ) 款主機板有一組 IEEE 1394 接針。這組 IEEE 1394 接針 可支援一個 IEEE 1394 接口。 + 12V GND + 12V R XTPBM_0 GND

前USB 3.0面板安裝指南 將前USB 3.0面板裝入底座的 2.5 吋磁碟機槽

步驟 3 步驟 4 前USB 3.0面板隨即可供使用。 將前USB 3.0纜線插入主機板上的USB 3.0座 (USB3_6_7)。 步驟 5 步驟 6 用六顆機殼螺絲，將 USB 3.0

備妥搭售的 USB 3.0 前面板、四顆硬碟螺絲

用四顆硬碟螺絲，將 2.5”硬碟／ 固態硬碟鎖至 USB 3.0 前面板上。 步驟 1 步驟 2 將後USB 3.0托架放入底座中。 將兩顆螺絲鎖回後USB 3.0托架。 步驟 3 步驟 4 後USB 3.0托架安裝指南 將USB 3.0纜線和後USB 3.0托

本主機板有三個快速開關 : 電源開關 , 重置開關與 CMOS 數據清除開關 , 可讓用戶快 速開啟 / 關閉或重置系統 , 或者清除 CMOS 中的數據。 電源開關 電源開關是一種快速開關 , 可 (PWRBTN) 讓用戶快速開啟 / 關閉系 ( 見第 4 頁第 16 項 )

重置開關 重置開關是一種快速開關 , 可 (RSTBTN)

( 見第 4 頁第 17 項 ) CMOS 數據清除開關 CMOS 數據清除開關是一種快 (CLRCBTN) 速開關 , 可讓用戶快速清除 ( 見第 5 頁第 18 項 ) CMOS 中的數據。 Power Reset 繁體中文Fatal1ty Z77 Professional Series Motherboard

主板上的Flash Memory晶片存儲了BIOS設置程序。啟動系統，在系統開機自檢(POST) 的過程中按下 <F2> 或 <Del> 鍵，就可進入 BIOS 設置程序，否則將繼續進行開機自檢 之常規檢驗。如果需要在開機自檢後進入 BIOS 設置程序，請按下 <Ctl> + <Alt> + <Delete> 鍵重新啟動電腦，或者按下系統面板上的重開按鈕。功能設置程序儲存有主 板自身的和連接在其上的設備的缺省和設定的參數。這些訊息用於在啟動系統和系統 運行需要時，測試和初始化元件。有關 BIOS 設置的詳細訊息，請查閱隨機支援光碟 裡的使用手冊 (PDF 文件 )。

64 位元 /XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主 板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡，如果系統的“自動 運行”功能已啟用，銀幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查閱支

援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它，即可調出主菜單。
