MANUAL DE USUARIO Fatal1ty Z77 Professional ASROCK

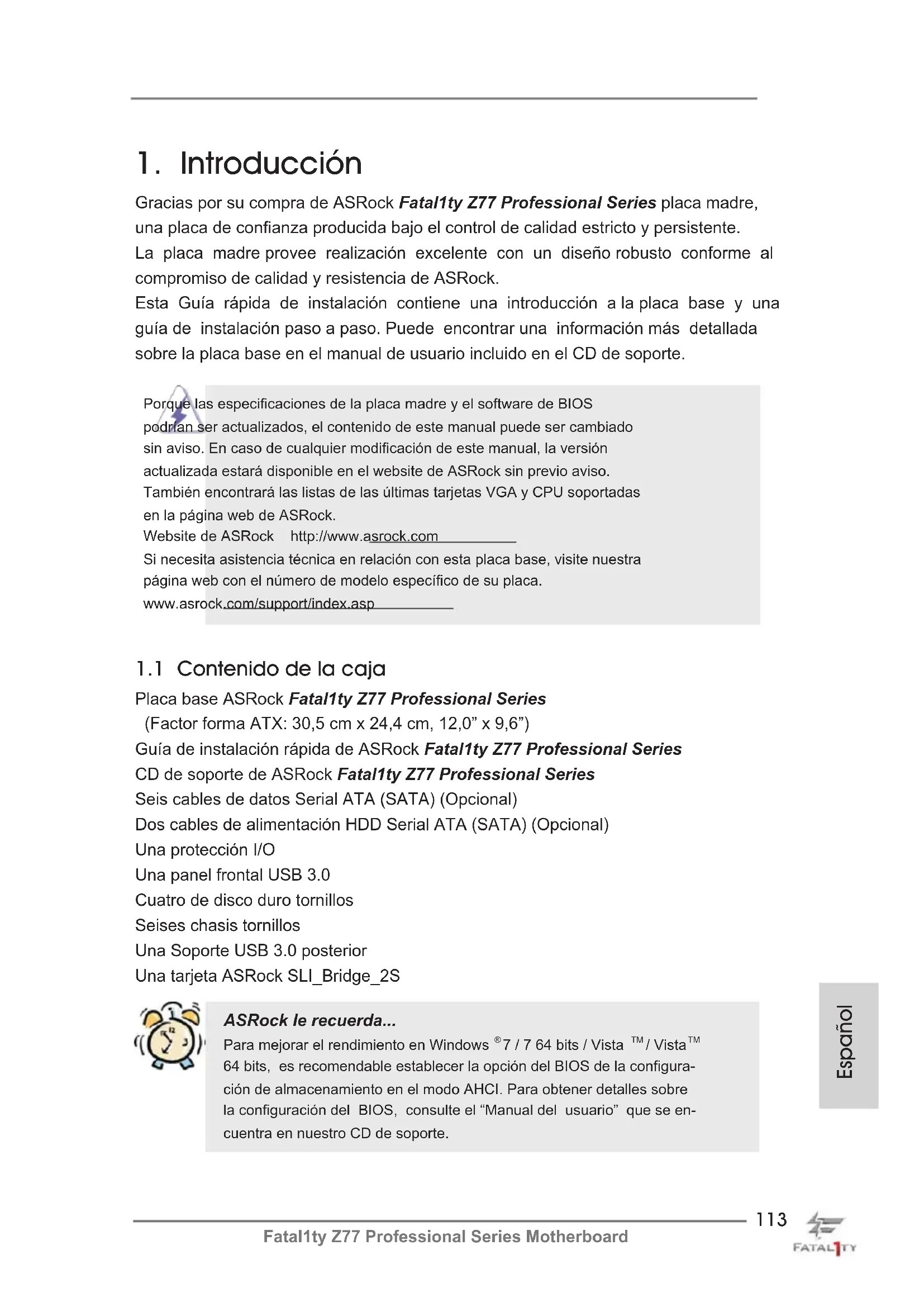

Gracias por su compra de ASRock Fatal1ty Z77 Professional Series placa madre, una placa de conanza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock. Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte. Porque las especicaciones de la placa madre y el software de BIOS podrían ser actualizados, el contenido de este manual puede ser cambiado sin aviso. En caso de cualquier modicación de este manual, la versión actualizada estará disponible en el website de ASRock sin previo aviso. También encontrará las listas de las últimas tarjetas VGA y CPU soportadas en la página web de ASRock. Website de ASRock http://www.asrock.com Si necesita asistencia técnica en relación con esta placa base, visite nuestra página web con el número de modelo especíco de su placa. www.asrock.com/support/index.asp

1.1 Contenido de la caja

Placa base ASRock Fatal1ty Z77 Professional Series (Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6”) Guía de instalación rápida de ASRock Fatal1ty Z77 Professional Series CD de soporte de ASRock Fatal1ty Z77 Professional Series Seis cables de datos Serial ATA (SATA) (Opcional) Dos cables de alimentación HDD Serial ATA (SATA) (Opcional) Una protección I/O Una panel frontal USB 3.0 Cuatro de disco duro tornillos Seises chasis tornillos Una Soporte USB 3.0 posterior Una tarjeta ASRock SLI_Bridge_2S ASRock le recuerda... Para mejorar el rendimiento en Windows

64 bits, es recomendable establecer la opción del BIOS de la congura- ción de almacenamiento en el modo AHCI. Para obtener detalles sobre la conguración del BIOS, consulte el “Manual del usuario” que se en- cuentra en nuestro CD de soporte.114 Fatal1ty Z77 Professional Series Motherboard

Plataforma - Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6” - Diseño de condensadores de oro de calidad superior (condensadores de polímero conductor de alta calidad de fabricación 100% japonesa) Procesador - Admite procesadores Intel

i7 / i5 / i3 de la 3ª y 2ª generación en el paquete LGA1155 - Diseño de alimentación digital - Diseño de fases de potencia 16 + 8 - Admite la tecnología Intel

Turbo Boost 2.0 Technology - Admite procesador desbloqueado de la serie K - Admite tecnología Hyper Threading (ver ATENCIÓN 1) - Admite las tecnologías Intel

Rapid Start y Smart Connect con la CPU Intel

Z77 Memoria - Soporte de Tecnología de Memoria de Doble Canal (ver ATENCIÓN 2) - 4 x DDR3 DIMM slots - Apoya DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/ 1600/1333/1066 non-ECC, memoria de un-buffered - Máxima capacidad de la memoria del sistema: 32GB (vea ATENCIÓN 3) - Compatible con Intel

- Compatible con NVIDIA

VGA OnBoard * Los efectos visuales incorporados con grácos de alta denición Intel

y las salidas VGA sólo se soportan con procesadores con GPU integrada. - Admite Intel

Sandy Bridge - 1760MB de Memoria máxima compartida (vea ATENCIÓN 5) - Salida de VGA dual: apoya los puertos de HDMI y de DisplayPort por los reguladores independientes de la exhibición - Admite HDMI 1.4a con una resolución máxima de 1920x1200 a 60 Hz - Admite DisplayPort con una resolución máxima de 2560x1600 a 60 Hz - Admite Sincronización automática entre audio y vídeo, Deep Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con HDMI (se necesita un monitor compatible con HDMI) (ver ATENCIÓN 6) - Admite la función HDCP con puertos HDMI y DisplayPort - Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD con puertos HDMI y DisplayPort Audio - 7.1 CH HD Audio con Protección de Contenido (Realtek ALC898 Audio Codec) - Compatible con audio Blu-ray de alta calidad LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - Soporta Wake-On-LAN - Compatible con Ethernet 802.3az de bajo consumo energético - Admite LAN dual con la función de equipo - Compatible con PXE Entrada/Salida de I/O Panel Panel Trasero - 1 x puerto de teclado/ratón PS/2 - 1 x puerto HDMI - 1 x Displayport - 1 x puerto de salida óptica SPDIF - 5 x puertos USB 2.0 predeterminados - 1 x puerto de ratón Fatal1ty (USB 2.0) - 1 x Conector eSATA3 - 6 x puertos USB 3.0 predeterminados - 2 x puertos LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y LED de VELOCIDAD) - 1 x puerto IEEE 1394 - 1 x conmutador de borrado de memoria CMOS con116 Fatal1ty Z77 Professional Series Motherboard indicador LED - Conexión de audio: Altavoz trasero / Central / Bajos / Entrada de línea / Altavoz frontal / Micrófono (ver ATENCIÓN 7) SATA3 - 2 x conectores SATA3 de 6,0 Gb/s con chip Intel

Z77 con funciones RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage y tecnología Intel Smart Response), NCQ, AHCI y de Hot Plug (conexión en caliente) - 4 x conectores SATA3 de 6,0 Gb/s con chip ASMedia ASM1061 con funciones NCQ, AHCI y de Hot Plug (conexión en caliente) (los puertos SATA3_A4 y eSATA3 son compartidos) USB 3.0 - 2 x puertos USB 3.0 traseros de Intel

Z77, compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s - 4 x puertos USB 3.0 traseros de Etron EJ188H compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s - 1 x cabecera USB 3.0 delantera (compatible con 2 puertos USB 3.0) de Intel

Z77, compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s Conectores - 4 x conexiones SATA2, admiten una velocidad de transferencia de datos de hasta 3,0Gb/s, soporta RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage y tecnología Intel Smart Response), NCQ, AHCI y de Hot Plug (conexión en caliente) - 6 x conexiones SATA3, admiten una velocidad de transferencia de datos de hasta 6,0Gb/s - 1 x ATA133 conexiones IDE (admite hasta 2 dispositivos IDE) - 1 x puerto Floppy - 1 x Cabezal de Módulo Infrarrojos - 1x En-tête de port COM - 1 x cabecera HDMI_SPDIF - 1 x cabecera IEEE 1394 - 1 x cabecera de indicador LED de encendido - Conector de ventilador de CPU / chasis / alimentación - 24-pin cabezal de alimentación ATX - 8-pin conector de ATX 12V power - Conector de Audio Interno - Conector de audio de panel frontal - 2 x Cabezal USB 2.0 (admite 4 puertos USB 2.0 adicionales) - 1 x Cabezal USB 3.0 (admite 2 puertos USB 3.0 adicionales) - 1 x Dr. Debug (indicador LED de avería de 7 segmentos) EspañolFatal1ty Z77 Professional Series Motherboard

Conmutador - 1 x conmutador de borrado de memoria CMOS con rápido indicador LED - 1 x conmutador de encendido con indicador LED - 1 x conmutador de reinicio con indicador LED BIOS - 64Mb AMI BIOS legal UEFI AMI compatible con GUI - Soporta “Plug and Play” - ACPI 1.1 compliance wake up events - Soporta “jumper free” - Soporta SMBIOS 2.3.1 - Múltiple ajuste de CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Voltage CD de soport - Controladores, utilidades, software de antivirus (versión de prueba), Prueba de CyberLink MediaEspresso 6.5, Conjunto multimedia ASRock MAGIX - OEM Característica - F-Stream (vea ATENCIÓN 8) Única - ASRock Instant Boot - ASRock Instant Flash (vea ATENCIÓN 9) - ASRock APP Charger (vea ATENCIÓN 10) - ASRock SmartView (vea ATENCIÓN 11) - ASRock XFast USB (vea ATENCIÓN 12) - ASRock XFast LAN (vea ATENCIÓN 13) - ASRock XFast RAM (vea ATENCIÓN 14) - ASRock Crashless BIOS (vea ATENCIÓN 15) - Lucid Virtu Universal MVP (vea ATENCIÓN 16)

• Lucid Virtu Universal MVP sólo se soporta con procesadores con GPU integrada. - Amplicador Híbrido: - Stepless control de frecuencia de CPU (vea ATENCIÓN 17) - ASRock U-COP (vea ATENCIÓN 18) - Protección de Falla de Inicio (B.F.G..) - Opción de refrigeración combinada (C.C.O.) (vea ATENCIÓN 19) - Indicador LED nocturno Monitor - Sensibilidad a la temperatura del procesador Hardware - Sensibilidad a la temperatura de la placa madre - Taquímetros de los ventiladores del procesador y del CPU / chasis / alimentación - Ventilador silencioso del procesador y el chasis (ajuste automático de la velocidad del ventilador del chasis en función de la temperatura del procesador) Español118 Fatal1ty Z77 Professional Series Motherboard ADVERTENCIA Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj. ATENCIÓN !

1. Por favor consulte página 73 del Manual del Usuario en el soporte CD

sobre la conguración de Hyper-Threading Technology.

2. Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes

de implementar la Tecnología de Memoria de Doble Canal, asegúrese de leer la guía de instalación de módulos de memoria en la página 19 para su correcta instalación.

3. Debido a las limitaciones del sistema, el tamaño real de la memoria debe

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

/ XP. Para equipos con Windows

OS con CPU de 64-bit, no existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la memoria que no puede usar Windows

4. Además, solamente la ranura PCIE2 y PCIE4 admite la velocidad Gen 3.

Para conseguir que PCI Express funcione a una velocidad Gen 3, debe instalar la CPU Ivy Bridge. Si instala la CPU Sandy Bridge, PCI Express solamente funcionará a velocidad PCI Express Gen 2.

5. El tamaño de la memoria compartido máximo es denido por el vendedor

del chipset y está conforme al cambio. Por favor compruebe el Web site de Intel

para la información más última.

6. Las funciones xvYCC y Deep Color solamente se admiten con el sistema

- Control de ajuste de la velocidad del ventilador de la CPU / chasis - Monitor de Voltaje: +12V, +5V, +3.3V, Vcore OS - En conformidad con Microsoft

64 bits / XP / XP 64 bits (vea ATENCIÓN 20) Certicaciones - FCC, CE, WHQL - Cumple con la directiva ErP/EuP (se requiere una fuente de alimentación que cumpla con la directiva ErP/EuP) (vea ATENCIÓN 21)

• Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com EspañolFatal1ty Z77 Professional Series Motherboard

7. Para la entrada de micrófono, esta placa madre ofrece soporte para

modos estéreo y mono. Para salida de audio, este placa madre ofrece soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales. Consulte la tabla en la página 5 para una conexión correcta.

8. F-Stream es una herramienta todo en uno que permite realizar ajustes

precisos en diferentes funciones del sistema mediante una interfaz sencilla, que incluye supervisión de hardware, control de ventiladores, función de aumento de la velocidad del reloj, DNA OC y IES. La función de supervisión de hardware, muestra las principales lecturas del sistema. La función de control de los ventiladores, muestra la velocidad y la temperatura de los ventiladores y permite ajustarlas. La función de aumento de la velocidad del reloj, permite aumentar la frecuencia de la CPU para conseguir un rendimiento óptimo del sistema. La función DNA OC permite guardar la conguración OC como un perl y compartirla con sus amigos. Después, sus amistados pueden cargar el perl OC en sus propios sistemas para obtener la misma conguración OC. En el protector de energía inteligente (IES, Intelligent Energy Saver), el regulador de voltaje puede reducir el número de fases de salida para mejorar la eciencia cuando los núcleos de la CPU están inactivos sin que el rendimiento de cálculo disminuya.

9. ASRock Instant Flash es una utilidad de programación del BIOS que

se encuentra almacenada en la memoria Flash ROM. Esta sencilla her- ramienta de actualización de BIOS le permitirá actualizar el BIOS del sistema sin necesidad de acceder a ningún sistema operativo, como MS-DOS o Windows

. Gracias a esta utilidad, sólo necesitará pulsar <F6> durante la fase POST o pulsar <F2> para acceder al menú de conguración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta herramienta y guarde el archivo correspondiente al sistema BIOS nuevo en su unidad ash USB, unidad de disco exible o disco duro para poder actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de preparar un disco exible adicional ni utilizar complicadas utilidades de programación. Recuerde que la unidad ash USB o disco duro utilizado debe disponer del sistema de archivos FAT32/16/12.

10. Si desea una forma más rápida y menos limitada de cargar sus disposi-

tivos de Apple; como por ejemplo iPhone, iPad o iPod Touch, ASRock ha creado una fantástica solución para usted: ASRock APP Charger. Simplemente mediante la instalación del controlador de APP Charger, podrá cargar su iPhone de forma mucho más rápida que antes, hasta un 40%, desde su equipo. ASRock APP Charger le permite cargar de forma rápida muchos dispositivos de Apple simultáneamente e incluso podrá continuar la carga cuando su PC entre en modo de espera (S1), suspen- dido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez instalado el controlador de APP Charger, podrá disfrutar fácilmente de una fantástica carga sin precedentes. Sitio web de ASRock: http://www.asrock.com/Feature/AppCharger/index. asp Español120 Fatal1ty Z77 Professional Series Motherboard

11. SmartView, una nueva función el explorador de Internet, es la página de

inicio inteligente para IE que combina los sitios Web más visitados, su historial, sus amigos de Facebook y su fuente de noticias en una vista mejorada para disfrutar de una experiencia en Internet más personal. Las placas base ASRock están exclusivamente equipadas con la utilidad SmartView que le ayuda a seguir en contacto con sus amigos sobre la marcha. Para utilizar la función SmartView asegúrese de que la versión de su sistema operativo es Windows

bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp

12. ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades del dispositivo.

13. ASRock XFast LAN proporciona un acceso a Internet más rápido, que

incluye las ventajas que se indican a continuación. Priorización de aplicaciones LAN: Puede congurar la prioridad de las aplicaciones de forma ideal y/o agregar nuevos programas. Menor latencia en los juegos: Después de aumentar la prioridad de los juegos en línea, se puede re- ducir la latencia en los mismos. Gestionar el tráco: Puede ver vídeo en alta denición de Youtube y descargar archivos simultáneamente. Análi- sis de sus datos en tiempo real: Con la ventana de estado, puede reconocer fácilmente qué transmisiones en secuencias se están trans- riendo actualmente. 14 ASRock XFast RAM es una nueva función incluida en F-Stream. Utiliza completamente el espacio de memoria que no se puede utilizar con pro- cesadores de 32 bits en sistemas operativos Windows

. ASRock XFast RAM acorta el tiempo de carga de los sitios Web visitados con anteriori- dad, lo que permite navegar por Internet mucho más rápido que nunca. Además, también aumenta la velocidad de Adobe Photoshop 5 veces. Otra ventaja de ASRock XFast RAM es que reduce la frecuencia de ac- ceso a las unidades de estado sólido (SSD) o las unidades de disco duro (HDD), lo que prolonga el período de vida útil de las mismas.

15. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin

miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro de energía durante el proceso de actualización del BIOS, ASRock Crash- less BIOS nalizará de manera automática el proceso de actualización una vez se restablezca en suministro de energía. Tome en cuenta que los archivos del BIOS deben colocarse en el directorio raíz de su disco USB. Sólo los puertos USB 2.0 soportan esta función.

16. VIRTU Universal MVP incluye las funciones básicas de la tecnología

Virtu Universal, que virtualiza la GPU integrada y la GPU discreta para obtener las mejores de las funcionalidades. También incluye Virtual Vsync

, que proporciona una calidad visual sin concesiones. Con las ventajas añadidas de la tecnología HyperFormance, VIRTU Universal MVP mejora el rendimiento de los juegos reduciendo inteligentemente las tareas de representación redundantes en el flujo entre la CPU, la GPU y la pantalla. EspañolFatal1ty Z77 Professional Series Motherboard

forzar la velocidad. Las frecuencias de bus de la CPU distintas a las re- comendadas pueden causar inestabilidad en el sistema o dañar la CPU.

18. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe si el ventilador de la CPU de la placa base funciona apropiadamente y desconecte el cable de alimentación, a continuación, vuelva a conec- tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal grease entre el procesador y el disipador de calor cuando usted instala el sistema de PC.

19. La opción de refrigeración combinada (C.C.O.) representa una opción

exible que puede adaptarse a tres tipos de disipador de CPU diferentes, correspondientes a los zócalos LGA 775, LGA 1155 y LGA 1156. Recuerde que no es posible el uso de todos los ventiladores para CPU 775 y 1156.

21. EuP, siglas de Energy Using Product (Producto que Utiliza Energía),

es una disposición regulada por la Unión Europea para establecer el consumo total de energía de un sistema. Según la disposición EuP, la ali- mentación de CA total para el sistema completo ha de ser inferior a 1,00W en modo apagado. Para cumplir con el estándar EuP, se requieren una placa base y una fuente de alimentación que cumplan con la directiva EuP. Según las directrices de Intel, una fuente de alimentación que cum- pla con la directiva EuP debe satisfacer el estándar, es decir, la eciencia de energía de 5v en modo de espera debería ser mayor del 50% con un consumo de corriente de 100mA. Para seleccionar una fuente de alimen- tación que cumpla la directiva EuP, le recomendamos que consulte con el fabricante de la fuente de alimentación para obtener más detalles. Español122 Fatal1ty Z77 Professional Series Motherboard

1.3 Setup de Jumpers

La ilustración muestra como los jumpers son congurados. Cuando haya un jumper- cap sobre los pins, se dice gue el jumper está “Short”. No habiendo jumper cap sobre los pins, el jumper está “Open”. La ilus- tración muesta un jumper de 3 pins cuyo pin 1 y pin 2 están “Short”. Jumper Setting Limpiar CMOS (CLRCMOS1, jumper de 3 pins) (ver p.4, N. 27) Nota: CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los parámetros del sistema y restablecer la conguración predeterminada de los mismos, apague el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente para cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perl predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. Valor predetermi- nado Restablecimiento de la CMOS El conmutador Borrar CMOS tiene la misma función que el puente Borrar CMOS. EspañolFatal1ty Z77 Professional Series Motherboard

Conexiones de serie ATA2 Estas cuatro conexiones de (SATA2_2_3: vea p.4, N. 14) serie ATA2 (SATA2) admiten (SATA2_4_5: vea p.4, N. 15) cables SATA para dispositivos de almacenamiento internos. La interfaz SATA2 actual permite una velocidad de transferencia de 3.0 Gb/s. Conexiones de serie ATA3 Estas seis conexiones de (SATA3_0_1: vea p.4, N. 13) serie ATA3 (SATA3) admiten (SATA3_A1_A2: vea p.4, N. 12) cables SATA para dispositivos (SATA3_A3_A4: vea p.4, N. 11) de almacenamiento internos. La interfaz SATA2 / SATA3 actual permite una velocidad de transferencia de 6.0 Gb/s. Si instala la unidad de disco duro en el puerto eSATA3 situado en Español SATA2_4 SATA2_5 SATA2_2 SATA2_3

la banda roja debe quedar en el mismo lado que el contacto 1

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque las cubiertas de los puentes sobre estos cabezales y conectores. El colocar cubiertas de puentes sobre los conectores y cabezales provo- cará un daño permanente en la placa base. Conector de disquetera (33-pin FLOPPY1) (vea p.4, N. 30) Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado que el contacto 1 de la conexión. IDE conector primario (negro) (39-pin IDE1, vea p.4, N. 8) Atención: Consulte las instrucciones del distribuidor del dispositivo IDE para conocer los detalles. Conector azul a placa madre Conector negro a aparato IDE Cable ATA 66/100/133 de conducción 80124 Fatal1ty Z77 Professional Series Motherboard Cabezal USB 2.0 Además de seis puertos USB (9-pin USB_6_7)

2.0 predeterminados en el

(vea p.4, N. 24) panel de E/S, hay dos bases de conexiones USB 2.0 en esta placa base. Cada una de estas bases de conexiones admite (9-pin USB_8_9) dos puertos USB 2.0. (vea p.4, N. 25) Cabezal USB 3.0 Además de seis puertos 3.0 (19-pin USB3_6_7) predeterminados situados en el (vea p.4, N. 9) panel E/S, encontrará una cabecera USB 3.0 en esta placa base. Esta cabecera USB

U SB _P WR P-8 GND DUMMY U SB _P WR P +8 GND P-9 P +9 Cable de datos de Cualquier extremo del cable de serie ATA (SATA) los datos de SATA puede ser (Opcional) conectado con el disco duro de SATA / SATA2 / SATA3 o el conectador de SATA2 / SATA3 en esta placa base. Connettere all’ailmentazio-

di alimentazione Cable de alimentación Conecte el extremo negro del de serie ATA (SATA) cable de SATA al conector de (Opcional) energía de la unidad. A continuación, conecte el extremo blanco del cable de alimentación SATA a la conexión de alimentación de la fuente de alimentación. la E/S posterior, el conector SATA3_A4 interno no funciona rá.Fatal1ty Z77 Professional Series Motherboard

Cabezal de panel de sistema Este cabezar acomoda varias (9-pin PANEL1) dunciones de panel frontal de (vea p.4, N. 21) sistema.

1. El Audio de Alta Denición soporta la detección de conector, pero el

cable de panel en el chasis debe soportar HDA para operar correctamente. Por favor, siga las instrucciones en nuestro manual y en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

del panel frontal de la siguiente manera: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L. C. Conecte Ground (GND) a Ground (GND). D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC’97. E. Activación del micrófono frontal. En sistemas operativos Windows

XP / XP 64-bit: Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora). A continuación, haga clic en “FrontMic” (Micrófono frontal). En sistemas operativos Windows

64-bit: Acceda a la cha “FrontMic” (Micrófono frontal) del panel de control Realtek. Ajuste la posición del control deslizante “Recording Volume” (Volumen de grabación). Español Cabezal de Módulo Infrarrojos Este cabezal soporta un módulo (5-pin IR1) infrarrojos de transmisión y (vea p.4, N. 29) recepción wireless opcional.

M IC _R ETP RE SE NC E# GND O UT 2_ RM IC 2_ RM IC 2_ LOUT_RET Conector de audio de Este es una interface para panel frontal cable de audio de panel frontal (9-pin HD_AUDIO1) que permite conexión y control (vea p.4, N. 32) conveniente de apparatos de Audio. Conector de audio interno Permite recepción de input (4-pin CD1) audio de fuente sónica como (vea p.4, N. 42) CD-ROM, DVD-ROM, TV tuner, o tarjeta MPEG. CD1 C D -L GND GND C D -R126 Fatal1ty Z77 Professional Series Motherboard Cabezal del altavoz del chasis Conecte el altavoz del chasis a (4-pin SPEAKER1) su cabezal. (vea p.4, N. 20) Cabecera de indicador Conecte el indicador LED de LED de encendido encendido del chasis a esta (3-pin PLED1) cabecera para conocer el (vea p.4, N. 19) estado de encendido del sistema. El indicador LED se encenderá si el sistema se encuentra en funcionamiento. El indicador LED parpadeará en el estado S1/S3. El indicador Español Conecte el interruptor de alimentación, el interruptor de restablecimiento y el indicador de estado del sistema situados en el chasis con esta cabecera en función de las siguientes asignaciones de contacto. Preste atención a los contactos positivos y negativos antes de conectar los cables. PWRBTN (interruptor de alimentación): Conecte el interruptor de encendido situado en el panel frontal del chasis. Puede congurar la forma de apagar su sistema mediante el interruptor de alimentación. RESTABLECER (interruptor de restablecimiento): Conecte el interruptor de restablecimiento situado en el panel frontal del chasis. Pulse el interruptor de restablecimiento para restablecer el equipo si se bloquea y no se reinicia con normalidad. PLED (LED de alimentación del sistema): Conecte el indicador de estado de alimentación situado en el panel frontal del chasis. El LED se enciende cuando el sistema esté en funcionamiento. El LED parpadea cuando el sistema se encuentre en estado de suspensión S1/S3. El LED se apaga cuando el sistema se encuentre en estado de suspensión S4 o se apaga (S5). HDLED (LED de actividad del disco duro): Conecte el LED de actividad de disco duro situado en el panel frontal del chasis. El LED se enciende cuando el disco duro esté leyendo o escribiendo datos. Es posible que el diseño del panel frontal varíe en función del chasis. Un módulo del panel frontal consiste principalmente de interruptor de alimentación, interruptor de restablecimiento, LED de alimentación, LED de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel frontal del chasis a esta cabecera, asegúrese de que las asignaciones de cables y las asignaciones de contactos coincidan correctamente.Fatal1ty Z77 Professional Series Motherboard

Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso) de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá funcionando correctamente incluso sin la función de control de velocidad de ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el conector del ventilador de procesador de esta placa base, conéctelo al contacto 1-3. Contacto 1-3 conectado Instalación del ventilador de 3 contactos (3-pin CPU_FAN2) (vea p.4, N. 4) Cabezal de alimentación ATX Conecte la fuente de (24-pin ATXPWR1) alimentación ATX a su cabezal. (vea p.4, N. 7)

Conector del ventilador Conecte el cable del ventilador de la CPU de la CPU a este conector y (4-pin CPU_FAN1) haga coincidir el cable negro (vea p.4, N. 3) con el conector de tierra. Español Conectores de ventilador de Por favor, conecte los cables chasis / alimentación del ventilador a los conectores (4-pin CHA_FAN1) de ventilador, haciendo coincidir (vea p.4, N. 26) el cable negro con la patilla de masa. CHA_FAN1, CHA_FAN2 (3-pin CHA_FAN2) y CHA_FAN3 admiten control (vea p.4, N. 43) de ventilador. (3-pin CHA_FAN3) (vea p.4, N. 22) (3-pin PWR_FAN1) (vea p.4, N. 41) LED se apagará en los estados S4 o S5 (apagado). GN D+ 12V

Fatal1ty Z77 Professional Series Motherboard Cabezal del puerto COM Este cabezal del puerto COM (9-pin COM1) se utiliza para admitir un (vea p.4, N. 31) módulo de puerto COM. Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece (HDMI_SPDIF1 de 2 pin) una salida SPDIF la tarjeta (vea p.4, N. 33) VGA HDMI, permite al sistema conectarse a dispositivos de TV Digital HDMI / proyectores / Dispositivos LCD. Conecte el conector HDMI_SPDIF de la tarjeta VGA HDMI a esta cabecera. SP DI FO UT GN D

Español Instalación de una Fuente de Alimentación ATX de 20 Pins A pesar de que esta placa base incluye in conector de alimentación ATX de 24 pins, ésta puede funcionar incluso si utiliza una fuente de alimentación ATX de 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13.

Cabezal de alimentación ATX 12V Conecte la fuente de (8-pin ATX12V1) alimentación ATX 12V a su (vea p.4, N. 2) cabezal. Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V, puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte su fuente de energía junto con Pin 1 y Pin 5. Instalación de Fuente de Energía de 4-Pin ATX 12V Jefe de IEEE 1394 Además de un puerto de IEEE (9-pin FRONT_1394) 1394 del defecto en el panel de (ver p.4, N. 28) I/O, hay un jefe de IEEE 1394 (FRONT_1394) en esta placa base. Este jefe de IEEE 1394 puede apoyar un puerto de IEEE 1394. + 12V GND + 12V R XTPBM_0 GND

Guía de instalación del soporte USB 3.0 posterior Coloque el cable USB 3.0 el soporte USB 3.0 posterior juntos. Desatornille los dos tornillos del panel USB 3.0 frontal. Paso 1 Paso 2 Español Guía de instalación del Panel frontal USB 3.0 Instale el Panel frontal USB 3.0 en la bahía de unidad de 2,5” del chasis. Paso 3 Paso 4 El Panel frontal USB 3.0 quedará así listo para su uso. Conecte el cable del Panel frontal USB 3.0 a la cabecera USB 3.0 (USB3_6_7) de la placa base. Paso 5 Paso 6 Atornille el Panel frontal USB 3.0 a la bahía de unidad empleando los seis tornillos de jación al chasis. Prepare el Panel frontal USB 3.0, los cuatro tornillos para unidad HDD y los seis tornillos de jación al chasis suministrados. Paso 1 Paso 2 Atornille la unidad HDD/SSD de 2,5” al Panel frontal USB 3.0 empleando los cuatro tornillos para unidad HDD.130 Fatal1ty Z77 Professional Series Motherboard Español

1.5 Conmutadores rápidos

Esta placa base dispone de tres conmutadores rápidos: conmutador de encen- dido, conmutador de reinicio y conmutador de borrado de memoria CMOS. Dichos conmutadores permiten al usuario encender / apagar o reiniciar el sistema, o bien borrar el contenido de la memoria CMOS. Conmutador de encendido (PWRBTN) (vea p.4, N. 16) Conmutador de reinicio (RSTBTN) (vea p.4, N. 17) El conmutador de borrado de memoria CMOS es un conmutador rápido que permite al usuario borrar rápidamente el contenido de la memoria CMOS. El conmutador de reinicio es un conmutador rápido que permite al usuario reiniciar rápidamente el sistema. El conmutador de encendido es un conmutador rápido que permite al usuario encender / apagar rápidamente el sistema. Conmutador de borrado de memoria CMOS (CLRCBTN) (vea p.5, N. 18) PowerReset Coloque el soporte USB 3.0 posterior en el chasis. Atornille los dos tornillos en el soporte USB 3.0 posterior. Paso 3 Paso 4Fatal1ty Z77 Professional Series Motherboard

El Flash Memory de la placa madre deposita SETUP Utility. Durante el Power-Up (POST) apriete <F2> o <Del> para entrar en la BIOS. Sí usted no oprime ninguna tecla, el POST continúa con sus rutinas de prueba. Si usted desea entrar en la BIOS después del POST, por favor reinicie el sistema apretando <Ctl> + <Alt> + <Borrar>, o apretando el botón Reset en el panel del ordenador. Para información detallada sobre como congurar la BIOS, por favor reérase al Manual del Usuario (archivo PDF) contenido en el CD.

64 bits / XP / XP 64 bits. El CD de instalación que acompaña la placa-base trae todos los drivers y programas utilitarios para instalar y congurar la placa-base. Para iniciar la instalación, ponga el CD en el lector de CD y se des- plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación.132 Fatal1ty Z77 Professional Series Motherboard
