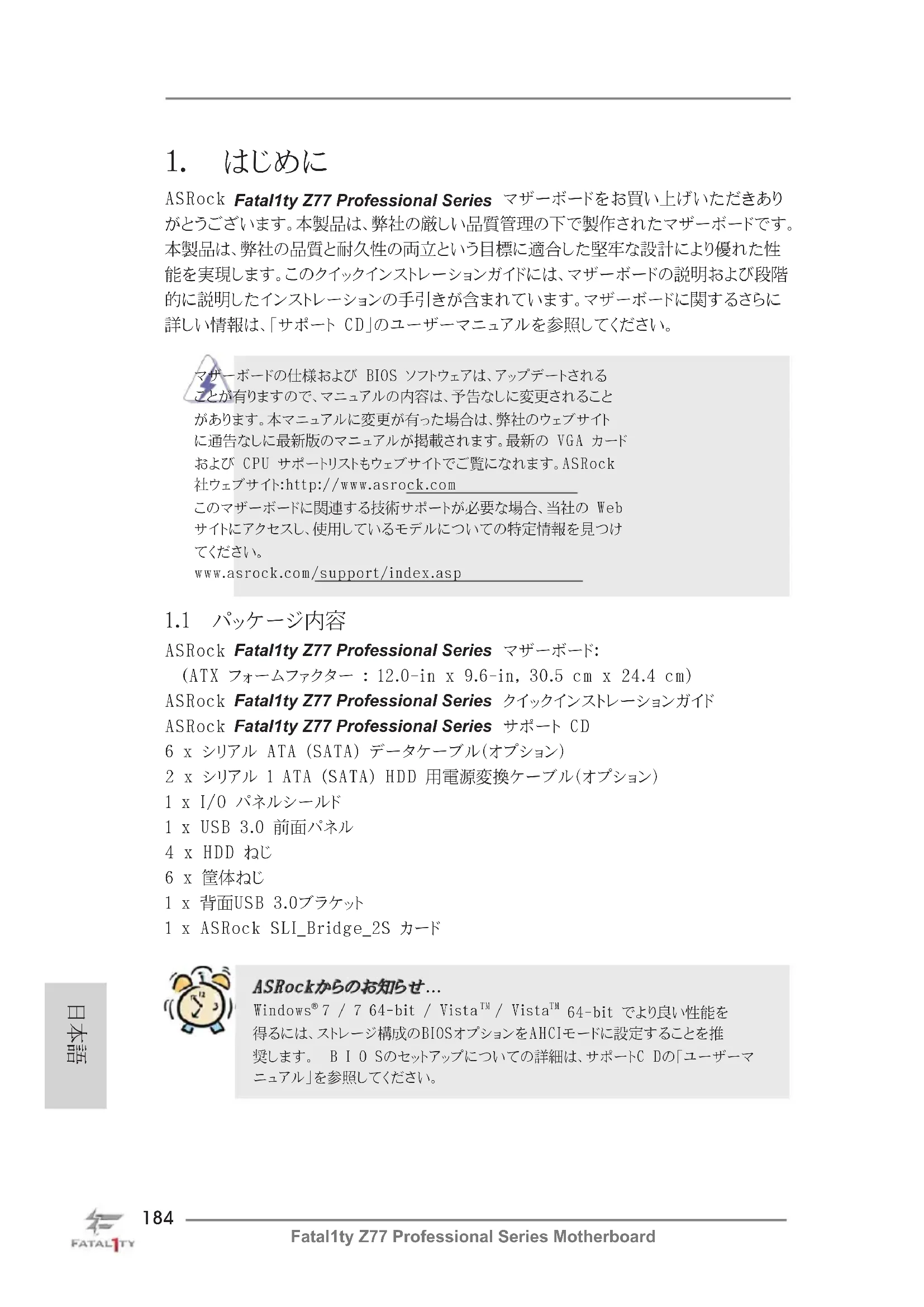

ASRock Fatal1ty Z77 Professional Series マザーボードをお買い上げいただきあり がとうございます。本製品は、弊社の厳しい品質管理の下で製作されたマザーボードです。 本製品は、弊社の品質と耐久性の両立という目標に適合した堅牢な設計により優れた性 能を実現します。このクイックインストレーションガイドには、マザーボードの説明および段階 的に説明したインストレーションの手引きが含まれています。マザーボードに関するさらに 詳しい情報は、「サポート CD」のユーザーマニュアルを参照してください。 マザーボードの仕様および BIOS ソフトウェアは、アップデートされる ことが有りますので、マニュアルの内容は、予告なしに変更されること があります。本マニュアルに変更が有った場合は、弊社のウェブサイト に通告なしに最新版のマニュアルが掲載されます。最新の VGA カード および CPU サポートリストもウェブサイトでご覧になれます。ASRock 社ウェブサイト：http://www.asrock.com このマザーボードに関連する技術サポートが必要な場合、当社の Web サイトにアクセスし、使用しているモデルについての特定情報を見つけ てください。 www.asrock.com/support/index.asp

(ATX フォームファクター : 12.0-in x 9.6-in, 30.5 cm x 24.4 cm) ASRock Fatal1ty Z77 Professional Series クイックインストレーションガイド ASRock Fatal1ty Z77 Professional Series サポート CD 6 x シリアル ATA (SATA) データケーブル（オプション） 2 x シリアル l ATA (SATA) HDD 用電源変換ケーブル（オプション） 1 x I/O パネルシールド 1 x USB 3.0 前面パネル 4 x HDD ねじ 6 x 筐体ねじ 1 x 背面USB 3.0ブラケット 1 x ASRock SLI_Bridge_2S カード 日本語Fatal1ty Z77 Professional Series Motherboard

プラットフ - ATX フォームファクター : ォーム 12.0-in x 9.6-in, 30.5 cm x 24.4 cm - プレミアムゴールド固体コンデンサ設計 ( 日本製高品質 100% 導電性高分子コンデンサ ) CPU - LGA1155 パッケージで、第三世代および第二世代 Intel

i7 / i5 / i3 をサポートします

- 16 + 8 電源位相設計 - Intel

Turbo 2.0 ブーストテクノロジをサポート - K シリーズのアンロック CPU - ハイパースレッドテクノロジをサポート ( 注意 1 を参照 ) - Intel

Rapid Start テクノロ ジおよび Smart Connect テクノロジをサポートします ヱップセット - Intel

Z77 メモリー - デュアルチャネル DDR3 メモリ技術 ( 注意 2 を参照 ) - DDR3 DIMM スロット x 4

- DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/

1333/1066 non-ECC, un-buffered メモリーに対応 - システムメモリの最大容量 : 32GB ( 注意 3 を参照 ) - Intel

拡張スロット - 2 x PCI Express 3.0 x16 スロット （PCIE2/PCIE4：シングル モード時 x16 (PCIE2) / x8 (PCIE4) またはデユアルモード 時 x8/x8） ( 注意 4 を参照 )

Ivy Bridge CPU でのみサポートされ ます。 Intel

Sandy Bridge CPU では、PCIE 2.0 のみを

- 1 x PCI Express 2.0 x16 スロット (PCIE5 : x4 モード ) - 2 x PCI Express 2.0 x1 スロット - 2 x PCI スロット - AMD Quad CrossFireX

HD Graphics Built-in Visuals および VGA 出力 に対応するのは、GPU が内蔵されているプロセッサを使用する

HD グラフィックス内蔵ビジュアルのサポート :Intel

Ivy Bridge CPU を搭載した DirectX 11、Pixel Shader 5.0。Intel

Sandy Bridge CPU を搭載した DirectX 10.1、Pixel Shader 4.1。 - 最大の共有メモリ 1760MB ( 注意 5 を参照 ) - デュアル VGA 出力 : 独立型ディスプレイコントローラによ る HDMI および DisplayPort ポートサポート - 1920x1200 @ 60Hz の最大解像度で HDMI 1.4a をサポート - 2560x1600 @ 60Hz の最大解像度で DisplayPort をサポー

- オート・リップシンク、ディープカラー（12bpc）、xvYCC、HBR（High Bit Rate）オーディオ、HDMI （HDMI 準拠モニタが必要）をサ ポート ( 注意 6 を参照 ) - HDCP 機能、HDMI ポートおよび DisplayPort ポートをサポート - 1080p Blu-ray (BD) / HD-DVD 再生サポート、HDMI ポート および DisplayPort ポートをサポート オーディオ - 7.1 CH HD オーディオ ( コンテンツ保護付 ) (Realtek ALC898 オーディオ Codec) - Premium Blu-ray オーディオのサポー LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - Wake-On-LAN をサポート - Energy Efficient Ethernet 802.3az をサポート - チーミング機能でデュアル LAN をサポート - PXE をサポート

I/O Panel I/O - PS/2 キーボード / マウスポート x 1 - HDMI ポート x 1 - DisplayPort x 1 - 光学 SPDIF 出力ポート x 1 - Ready-to-Use USB 2.0 ポート x 5 - Fatal1ty マウスポート (USB 2.0) x 1 - eSATA3 コネクタ x 1 - Ready-to-Use USB 3.0 ポート x 6 - LED（ACT/LINK LED および SPEED LED）付き RJ-45 LAN ポート x 2 - IEEE 1394 ポート x 1 - クリア CMOS スイッヱ（LED 付き）x 1 - オーディオジャック： 後部スピーカー、中央、低音、入力、前部スピー カー、マイク入力 ( 注意 7 参照 ) SATA3 - Intel

Z77 SATA3 6.0Gb/ 秒 コネクタ x 2 ハードウェア 日本語Fatal1ty Z77 Professional Series Motherboard

RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage および Intel Smart Response 技術 ) をサポート , NCQ, AHCI および Hot Plug ( ホットプラグ ) 機能 - ASMedia ASM1061 SATA3 6.0Gb/秒 コネクタx 4 ハードウェ アをサポート , NCQ, AHCI および Hot Plug

機能 (SATA3_A4 コネクタは eSATA3 ポートと共有 ) USB 3.0 - 2 x リア USB 3.0 ポート (Intel

Z77)、USB 1.0/2.0/3.0 に 最高 5Gb/s まで対応 - 4 x リア USB 3.0 ポート (Etron EJ188H)、USB 1.0/2.0/3.0 に最高 5Gb/s まで対応 - 1 x フロント USB 3.0 ヘッダ (USB 3.0 ポート 2 基対応 ) (Intel

Z77)、USB 1.0/2.0/3.0 に最高 5Gb/s まで対応 コネクター - 4 x SATA2 3.0Gb/ 秒コネクタが、RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage および Intel Smart Response 技術 ) をサポート , NCQ, AHCI および Hot Plug ( ホットプラグ ) 機能 - 6 x SATA3 6.0Gb/ 秒コネクタが - ATA133 IDE コネクター s( サポート 2 x IDE devices) x 1 - フロッピーコネクター x 1 - IR ヘッダー x 1 - COM ポートヘッダ x 1 - HDMI_SPDIF ヘッダー x 1 - IEEE 1394 ヘッダー x 1 - 電源 LED ヘッダー　x 1 - CPU/ シャーシ / 電源ファンコネクタ - 24 ピン ATX 電源コネクター - 8 ピン 12V 電源コネクター - CD 挿入ヘッダー - フロントパネルオーディオコネクター - USB 2.0 ヘッダー (USB 2.0 用 4 ポートをサポート ) x 2 - USB 3.0 ヘッダー (USB 3.0 用 2 ポートをサポート ) x 1 - 1 x Dr. Debug (7- セグメント Debug LED) クイックス - 1 x クリア CMOS スイッヱ（LED 付き） イッヱ - 1 x 電源スイッチ（LED 付き） - 1 x リセットスイッヱ（LED 付き） BIOS 関連機能 - 64Mb AMI UEFI Legal BIOS（GUI サポート） - プラグ＆プレイをサポート - ACPI 1.1 準拠ウェイクアップイベント - jumperfree モードサポート - SMBIOS 2.3.1 サポート - CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 電圧のマ

日本語188 Fatal1ty Z77 Professional Series Motherboard サポート CD - ドライバ、ユーティリティ、AntiVirus ソフトウェア ( 試用バージョン )、 CyberLink MediaEspresso 6.5 試用版、ASRock MAGIX Multimedia Suite - OEM 特徴 - F-Stream ( 注意 8 参照 ) - ASRock インスタントブート - ASRock Instant Flash ( 注意 9 参照 ) - ASRock APP ヱャージャー ( 注意 10 を参照 ) - ASRock SmartView ( 注意 11 を参照 ) - ASRock XFast USB ( 注意 12 を参照 ) - ASRock XFast LAN ( 注意 13 を参照 ) - ASRock XFast RAM ( 注意 14 を参照 ) - ASRock Crashless BIOS ( 注意 15 を参照 ) - Lucid Virtu Universal MVP ( 注意 16 を参照 )

• Lucid Virtu Universal MVP に対応するのは、GPU が内 蔵されているプロセッサを使用する場合だけです。 - ハイブリッドブースタ - CPU 周波数無段階制御 ( 注意 17 を参照 ) - ASRock U-COP ( 注意 18 を参照 ) - 起動障害保護 (Boot Failure Guard:B.F.G.) - コンボクーラーオプション (C.C.O.) ( 注意 19 を参照 ) - グッドナイト LED モニター - CPU 温度検知 - マザーボード温度検知 - CPU/ シャーシ / 電源ファンタコメータ - CPU/ シャーシ静音ファン（CPU 温度によりシャーシファン速度の

- CPU/ シャーシファンマルチ速度制御 - 電源モニター : +12V, +5V, +3.3V, Vcore OS - Microsoft

WHQL 認証済み - ErP/EuP 対応（ErP/EuP 対応の電源装置が必要です） ( 注意 21 を参照 )

• 製品の詳細については、http://www.asrock.com を御覧なさい。

オーバークロック（BIOS 設定の調整、アンタイド・オーバークロック・テクノロジーの適用、第 三者のオーバークロックツールの使用など）はリスクを伴いますのでご注意ください。オー バークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破 損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる 破損の責任は負いかねますのでご了承ください。 日本語Fatal1ty Z77 Professional Series Motherboard

1. “ハイパースレッドテクノロジ”の設定については、サポート CD の「ユーザーマ

ニュアル」の 73 ページをヱェックしてください。

2. このマザーボードは、デュアルヱャンネルメモリーテクノロジー (Dual

Channel Memory Technology）をサポートしております。デュアルヱャンネ ルメモリーテクノロジを実行する前に、正しいインストール法を理解する為に 19 ページのメモリーモジュールのインストレーションガイドをお読みください。

3. オペレーティングシステム制限のため、Windows

/ XP 使 用下において、システム使用のリザーブに対する実際の記憶容量は 4GB 未 満である可能性があります。64 ビット CPU の Windows

OS に対しては、その ような制限はありません。ASRock XFast RAM を使って Windows

用できないメモリを利用することができます。

4. PCIE2 および PCIE4 スロットは Gen 3 までの速度に対応します。 Gen3

速度で PCI Express を実行するには、Ivy Bridge CPU を取り付ける必 要があります。Sandy Bridge CPU を取り付けると、PCI Express は PCI Express Gen 2 の速度でのみ作動します。

5. 最大共有メモリサイズは、チップセットメーカーによって定義され、それぞれ異

社の WEB サイトで最新情報を確認してください。

6. xvYCC とディープカラーは Windows

7 64-bit / 7 上でのみ使用できま す。ディープカラーを使用できるのは、ディスプレイが EDID で 12bpc をサ ポートしている場合だけです。HBR は Windows

7. マイク入力の場合、このマザーボードはステレオとモノラルモードをどちらもサ

ポートします。オーディオ出力の場合、このマザーボードは 2 チャンネル、4 チャ ンネル、6 チャンネルと 8 チャンネルモードをサポートします。正しい接続につ いては、5 ページの表をチェックしてください。

8. F-Stream は、分かりやすいインターフェイスでさまざまなシステム機能を微

調整するオールインワンツールで、ハードウェアモニタ、ファンコントロール、オー

バークロッキング、OC DNA、ES などを含んでいます。ハードウェアモニタでは、

システムの主要な読み込みを示します。ファンコントロールでは、調整するファ ン速度と温度を示します。オーバークロッキングでは、CPU 周波数をオーバー クロックして最適のシステムパフォーマンスを出すことができます。OC DNA で は、プロファイルとして OC 設定を保存し友人と共有することができます。友人 は OC プロファイルを自分のシステムに読み込んで、同じ OC 設定にすること が可能です。IES ( インテリジェントエネルギーサーバー ) では、電圧レギュレー タにより、CPU コアがアイドルになっているときコンピュータの性能を犠牲にす ることなく、多くの出力位相を削減して効率性の向上を図ります。

9. ASRock Instant Flash は、Flash ROM（フラッシュ ROM）に組み込まれて

いる BIOS フラッシュユーティリティです。この便利な BIOS 更新ツールにより、 MS-DOS あるいは Windows

のように最初にオペレーティングシステムに入 る必要なしに、システム BIOS を更新することができます。このユーティリティ

では、POST の間に <F6> キーを、 あるいは BIOS 設置アップメニューの際に

<F2> キーを押すことで、ASRock Instant Flash にアクセスすることがで きます。このツールを起動し、新規 BIOS ファイルを USB フラッシュドライブ、フロッ ピーディスク、またはハードドライブに保存、そしていくつかのクリックだけで、そ 日本語190 Fatal1ty Z77 Professional Series Motherboard の他のフロッピーディスクや複雑なフラッシュユーティリティを使用せずに BIOS を更新することができます。ご使用の際には、USB フラッシュドライブあるいは ハードドライブが FAT32/16/12 ファイルシステムを使用していることを確認

10. iPhone/iPad/iPod Touch など Apple デバイスを迅速かつお手軽に充

電するために、ASRock では ASRock APP チャージャーという素晴らしいソ リューションをご用意しています。APP チャージャードライバをインストールす るだけで、ご使用の iPhone をコンピュータから素早く充電することができま す。充電時間は従来より最高 40% も速くなります。ASRock APP チャージャー をお使いいただくと複数の Apple デバイスを同時に素早く充電できます。本 製品は PC がスタンバイモード (S1)、メモリサスペンドモード (S3)、休止モード

(S4) または電源オフ (S5) の時にも継続充電をサポートします。APP チャー

ジャードライバをインストールしていただくと、これまでにない充電性能に充分 ご満足いただけることでしょう。 ASRock の Web サイト : http://www.asrock.com/Feature/AppCharger/index.asp

11. インターネットブラウザの新しい SmartView 機能は、よくアクセスするウェブサ

イト、閲覧履歴、Facebook の友達およびあなたのリアルタイムのニュース フィードを、よりパーソナルなインターネット体験のために改良されたビューに 一体化させた、IE 用の賢いスタートページです。 ASRock マザーボードは独 占的に SmartView ユーティリティを備えており、あちこち移動する友達と連 絡を取り合うのに役立ちます。SmartView 機能を使用するには、お使いの OS のバージョンが Windows

bit であり、ブラウザのバージョンが IE8 であることをご確認ください。 ASRock ウェブサイト： http://www.asrock.com/Feature/SmartView/ index.asp

12. ASRock XFast USB は USB ストレージデバイス性能を拡張することがで

きます。デバイスの特長により性能は異なります。

13. ASRock XFast LAN は以下のメリットを含め、高速インターネットアクセスを

提供します。LAN アプリケーション優先順位：アプリケーションの理想的な優先 順位を設定し、新しいプログラムを追加することができます。ゲームの低いレ イテンシ : オンラインゲームの優先順位を高く設定した後に、ゲームのレイテン シを下げることができます。トラフィックの成形 :Youtube HD ビデオを視聴し ながらファイルをダウンロードできます。データのリアルタイムの分析 : ステー タスウィンドウがあれば、現在転送しているデータストリームを容易に認識でき

14. ASRock XFast RAM は、F-Stream を含む新機能です。Windows

ペレーティングシステム 32 ビット CPU の下では使用できないメモリ空間を 利用します。 ASRock XFast RAM は、以前に訪れたウェブサイトの表示 にかかる時間を短縮し、これまで以上に迅速にネットサーフィンを行えるように します。 また、Adobe Photoshop の処理速度を 5 倍に押し上げます。 ASRock XFast RAM の他の利点は、お使いの SSD または HDD へのア クセスを減らして、それらの寿命を延ばすことです。 日本語Fatal1ty Z77 Professional Series Motherboard

15. ASRock Crashless BIOS を使って、ユーザーは失敗のおそれなく BIOS

を更新することができます。 BIOS 更新プロセス中に電源損失が発生した場 合、ASRock Crashless BIOS は電源回復後、自動的に BIOS 更新プロ セスを完了させます。 BIOS ファイルを USB ディスクのルートディレクトリに 配置する必要があることに注意してください。 USB 2.0 ポートのみがこの機

16. VIRTU Universal MVP は、Virtu Universal テクノロジの基本機能を

含んでおり、統合 GPU および離散 GPU を最高機能に仮想化します。 ま た、妥協を許さない表示品質を実現するため Virtual Vsync

います。 追加された HyperFormance 技術の利点により、VIRTU Universal MVP は、CPU 間および GPU とディスプレイ間の冗長的なレン ダリングタスクを効果的に減らすことによりゲーム性能を改善します。

17. このマザーボードは、無段階制御を提供しますが、オーバークロッキングの実

行はお薦めしません。推奨 CPU バス周波数以外の周波数は、システムを不 安定にしたり CPU を損傷したりすることがあります。

18. CPU のオーバーヒートが検出されますと、システムは自動的にシャットダウンさ

れます。システムのレジュームを行う前に、マザーボード上の CPU 冷却ファン が正しく機能しているか確認してから電源コードを外し、そして再度つないでく ださい。放熱効果を高める為には、PC システムのインストール時に、CPU とヒー トシンクの間に放熱グリースをスプレイするのが効果的です。

19. コンボクーラーオプション (C.C.O.) では、Socket LGA 775、LGA 1155 と

LGA 1156 の 3 つの異なる CPU クーラータイプを採用できる、柔軟なオプショ ンを用意しています。すべての 775 と 1156 CPU ファンを使用できるわけで はないことにご注意ください。

20. ASRock XFast RAM は、Microsoft

XP / XP 64 ビット準 拠によりサポートされません。Intel

Smart Connect テクノロジおよび Intel

USB 3.0 ポートは、Microsoft

ビット / XP / XP 64 ビット準拠によりサポートされません。

21. Energy Using Product（エコデザイン）の略語 EuP は完成システムの消

費電力を定義するために欧州連合により規制された条項です。 EuP に従っ て、管制システムの総 AC 電力はオフモード条件下で 1.00W 未満に抑える必 要があります。EuP 規格を満たすには、EuP 対応マザーボードと EuP 対応電 源が必要です。 Intel の提案に従い、EuP 対応電源装置は規格を満たす必 要があります、つまり 5v のスタンバイ電力効率は 100 mA の消費電流下で 50% 以上でなければなりません。 EuP 対応電源装置を選択する場合、電源 装置製造元に詳細を確認するようにお勧めします。 日本語192 Fatal1ty Z77 Professional Series Motherboard

右の図はジャンパがどのように設定されているかを示しま す。ジャンパキャップがピンに置かれている場合、ジャンパ は “ショート” になります。ジャンパキャップがピンに置か れていない場合、ジャンパ は “オープン”になります。右の 図で、３ピンジャンパで、1-2 ピンを “ショート”の場合、こ れらの２つのピンにジャンパキャップを置きます。

CMOS の消去ジャンパ (CLRCMOS1） ( ページ 4 アイテム 27 参照）

CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリ セットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待って から、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、

BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリア

する必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実 行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモして

ください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。

クリアCMOSスイッチには、クリアCMOSジャンパと同じ機能があります。 日本語Fatal1ty Z77 Professional Series Motherboard

シリアル ATA2 コネクタ これら 4 本のシリアル ATA2 (SATA2）

SATA2_2_3: コネクタは内蔵ストレーデバイスに使用 ページ 4, アイテム 14 を参照 する SATA データケーブルに対応して SATA2_4_5: います。現在の SATA2 インタフェース ページ 4, アイテム 15 を参照 の最大データ転送速度は 3.0Gb/s で

シリアル ATA3 コネクタ これら 6 本のシリアル ATA3 (SATA3）

SATA3_0_1: コネクタは内蔵ストレーデバイスに使用 ページ 4, アイテム 13 を参照 する SATA データケーブルに対応して SATA3_A1_A2: います。現在の SATA3 インタフェース ページ 4, アイテム 12 を参照 の最大データ転送速度は 6.0Gb/s で SATA3_A3_A4: す。背面 I/O の eSATA3 ポートに HDD ページ 4, アイテム 11 を参照 を取り付ける場合、内部 SATA3_A4 は

FDD コネクタ (33 ピン FLOPPY1) ページ 4 アイテム 30 参照

ケーブルの赤い縞模様の側がコネクタのピン 1 側に接続されていることを確認してください。 オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場

プライマリ IDE コネクタ ( 黒 ) (39 ピン IDE1) ページ 4, アイテム 8 を参照 コネクタの青色の端子を

80- コンダクタ ATA 66/100/133 ケーブル

注意 : 詳細については、IDE デバイスベンダーの指示を参照してください。 黒色の端子を IDE デバ イスに接続してください。194 Fatal1ty Z77 Professional Series Motherboard

USB 3.0 ヘッダ I/O パネルには、デフォルトの 6 つの

(19 ピン USB3_6_7) USB 3.0 ポート以外に、このマザーボ ページ 4, アイテム 9 を参照 ードに 1 つの USB 3.0 ヘッダが搭載 されています。それぞれの USB 3.0 ヘッダは 2 つの USB 3.0 ポートをサ

赤外線モジュールコネクタ このコネクタは赤外線の無線送受信モ (5 ピン IR1) ジュールに対応します。 ページ 4, アイテム 29 を参照

USB 2.0 ヘッダ I/O パネルには、デフォルトの 6 つの

(9 ピン USB_6_7) USB 2.0 ポート以外に、このマザーボ ページ 4, アイテム 24 を参照 ードに 2 つの USB 2.0 ヘッダが搭載 されています。それぞれの USB 2.0 ヘッダは 2 つの USB 2.0 ポートをサ

(9 ピン USB_8_9) ページ 4, アイテム 25 を参照

GND P-9 P +9 シリアル ATA（SATA） SATA データケーブルのどちらかの端 データケーブル（オプション） をマザーボードの SATA / SATA2 / SATA3 ハードディスク、または SATA2 / SATA3 コネクタに接続できます。 シリアル ATA（SATA） SATA 電源ケーブルの黒端を各ドラ 電源ケーブル（オプション） イブの電源コネクタに接続し、白 端をパワーサプライの電源コネク タに接続してください。

内部オーディオコネクタ このコネクタを使うと、CD- (4 ピン CD1)

ページ 4, アイテム 42 を参照 ナーカード、MPEG カードといっ た音楽ソースからステレオオー ディオ入力を受信できます。 CD1 C D -L GND GND C D -RFatal1ty Z77 Professional Series Motherboard

システムパネルコネクタ このコネクタは数種類のシステムフ

(9 ピン PANEL1) ントパネルの機能を提供します。 ページ 4, アイテム 21 を参照 シャーシに付いている電源スイッチ、リセットスイッチ、システムステータスイン ジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。ケーブ ルを接続する前にピンの正負極性にご注意ください。 PWRBTN ( 電源スイッチ ): 前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス テム電源オフ方法を設定して変更することも可能です。

フロントオーディオパネルコネクタ このコネクタは、オーディオ機器との便 (9 ピン HD_AUDIO1) 利な接続とコントロールを可能にする ページ 4, アイテム 32 を参照 フロンとオーディオパネルのためのイン

M IC _R ETP RE SE NC E# GND O UT 2_ RM IC 2_ RM IC 2_ LOUT_RET

1. ハイディフィニションオーディオはジャックセンシングをサポートしますが、

正しく機能するためにシャーシのパネルワイヤが HDA をサポートする必 要があります。このマニュアルとシャーシのマニュアルの指示に従って、シ ステムを取り付けてください。

2. AC’97 オーディオパネルを使用する場合、次のように前面パネルのオー

ディオヘッダに取り付けてください。 A. Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。 C. Ground (GND) を Ground (GND) に接続します。

D. MIC_RET と OUT_RET はオーディオパネル専用です。AC’97

オーディオパネルに接続する必要はありません。 E. フロントマイクを有効化するには。 Windows

XP / XP 64-bit OS の場合 :

64-bit OS の場合 : Realtek コントロールパネルから

調整します。196 Fatal1ty Z77 Professional Series Motherboard 電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに接 (3 ピン PLED1) 続し、システム電源ステータスを示す ページ 4, アイテム 19 を参照 ようにしてください。LED はシステムが 動作中の際にオンになります。S1 ス テータスでは LED は点滅し続けます。 S3/S4 ステータス、または S5 ステー タス ( 電源オフ ) の場合、LED は消灯

シャーシおよび電源ファンコネクタ ファンケーブルをファンコネクタに接続 (4 ピン CHA_FAN1) し、黒いワイヤをアースピンに合わせて ページ 4, アイテム 26 を参照

ください。CHA_FAN1、CHA_FAN2 およ

び CHA_FAN3 は、ファンコントロールを (3 ピン CHA_FAN2)

ページ 4, アイテム 43 を参照 (3 ピン CHA_FAN3) ページ 4, アイテム 22 を参照 (3 ピン PWR_FAN1) ページ 4, アイテム 41 を参照 シャーシスピーカーヘッダ シャーシのスピーカーとこのヘッダを接 (4 ピン SPEAKER1)

RESET ( リセットスイッヱ ): シャーシの前面パネルに付いているリセットスイッチに接続します。コンピュータ がフリーズし、正常な再起動をしない場合は、リセットスイッチを押してコンピュー

PLED ( システム電源 LED): シャーシの前面パネルに付いている電源ステータスインジケータに接続しま す。LED は、システムが動作しているときに点灯します。LED はシステムが S1/S3 スリープ状態のときに点滅します。システムが S4 スリープ状態になる か、電源オフ (S5) になると、LED は消灯します。 HDLED ( ハードドライブアクティビティ LED): シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続 します。LED は、ハードドライブがデータの読み込みまたは書き込み動作をし ているときに点灯します。 前面パネルのデザインはシャーシによって異なります。前面パネルモジュール は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ LED、スピーカーなどから構成されています。シャーシの前面パネルモジュー ルをこのヘッダに接続する際は、ワイヤとピンの割り当てが正しく対応してい ることを確認してください。Fatal1ty Z77 Professional Series Motherboard

このマザーボードには 24 ピン ATX 電源コネクタが装備されてお り、従来の 20 ピン ATX 電源装置を採用している場合でも作動し ます。20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と 共に電源装置にプラグを差し込みます。 ATX 12V コネクタ ATX 電 12V 源コネクタを接続します。 (8 ピン ATX12V1) ページ 4, アイテム 2 を参照 このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の 4-pin ATX 12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin 5 とともに差し込んでください。 4-Pin ATX 12V 電源の取り付け ATX パワーコネクタ ATX 電源コネクタを接続します。 (24 ピン ATXPWR1) ページ 4, アイテム 7 を参照

CPU ファンコネクタ このコネクタには CPU ファケーブルを (4 ピン CPU_FAN1) 接続します。黒いコードはアースピンに ページ 4, アイテム 3 を参照

このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、ファ ン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン

CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、ピン 1-3

接続されたピン 1-3 3 ピンファンのインストール (3 ピン CPU_FAN2) ページ 4, アイテム 4 を参照 GN D+ 12VCPU_FAN_SPEEDFAN_SPEED_CONT ROL1 2 3 4GN D+ 12VCPU_FAN_SPEED+ 12VGN D+ 12V R XTPBM_0GN DRXTPAM_0R XTPBP_0GN DRXTPAP_0

IEEE 1394 ヘッダ I/O パネルには、デフォルトの 1

(9 ピン FRONT_1394) つの IEEE 1394 ポート以外に、 ジ２, アイテム 28 を参照

ザーボードに 1 つの IEEE 1394 ヘッダが搭載されてい ます。それぞれの IEEE 1394 ヘッダは 1 つの IEEE 1394 ポートをサポートできます。198 Fatal1ty Z77 Professional Series Motherboard 前面USB 3.0パネルの取り付けガイド 前面USB 3.0パネルを筐体の2.5インチドライブ

手順 3 手順 4 正面 USB 3.0 パネルを 6 本のシャーシ ねじでドライブベイに取り付けます。 手順 1 手順 2 バンドルされた前面 USB 3.0 パネル、4 本の HDD ねじ、6 本のシャーシねじを準備します。

2.5” HDD/SSD を 4 本の HDD ねじで前

面 USB 3.0 パネルに取り付けます。 これで前面USB 3.0パネルの

前面USB 3.0ケーブルをマザーボードのUSB 3.0ヘッダ（USB3_6_7）に差し込みます。 手順 5 手順 6

HDMI_SPDIF ヘッダ HDMI_SPDIF ヘッダは、SPDIF 音声

(2- ピン HDMI_SPDIF1) 出力を HDMI VGA カードに提供し、 ページ 4, アイテム 33 を参照 システムで HDMI デジタル TV/ プロ ジェクタ /LCD デバイスに接続できる ようにします。HDMI VGA カードの HDMI_SPDIF コネクタを、このヘッダに

この COM1 ヘッダは、シリアルポートモ (9 ピン COM1) ジュールをサポートします。 ページ 4, アイテム 31 を参照 SP DI FO UT GN D 1Fatal1ty Z77 Professional Series Motherboard

マザーボードには電源スイッチ、リセットスイッチおよびクリアリング CMOS スイッチの 3 つのクイックスイッ チがあり、システムの電源のオン / オフの素早い切り替えまたはリセットまたは CMOS 値の消去をできる

(PWRBTN) ページ 4, アイテム 16 を参照 電源スイッチはクイックスイッチで、 システム電源のオン / オフを素早く切 り替えることができます。

(RSTBTN) ページ 4, アイテム 17 を参照 リセットスイッヱはクイックスイッヱ で、システムを素早くリセットするこ

クリア CMOS スイッヱ (CLRCBTN) ページ 5, アイテム 18 を参照 クリア CMOS スイッヱはクイックス イッヱで、CMOS 値を素早くクリア

背面USB 3.0ブラケットの取り付けガイド USB 3.0ケーブルと背面USB 3.0ブラケットを組み立てます。 前面USB 3.0パネルの2本のネジをはずします。 手順 1 手順 2 背面USB 3.0ブラケットを筐体に

背面USB 3.0ブラケットにネジを2本取り付け

手順 3 手順 4200 Fatal1ty Z77 Professional Series Motherboard 2． BIOS 情報 BIOS セットアップユーティリティはマザーボードのフラッシュメモリに保存されています。コン ピュータを起動させた後、POST（パワーオンセルフテスト）中に〈F2〉または <Del> を押し、 BIOS セットアップユーティリティに入ってください。押さない場合、POST はテストルーチンを 続けます。テストを実行した後に BIOS セットアップユーティリティに入りたい場合、POST 終 了後〈Ctrl〉＋〈Alt〉＋〈Delete〉を押すか、ケースのリセットスイッチを押してシステムを 再起動してください。BIOS セットアップユーティリティは、ユーザーフレンドリであることを目 指しています。これはメニュウ方式のプログラムです。スクロールさせることで様々なサブ メニューを表示し、かつあらかじめ定義した選択肢から選択することが可能です。BIOS セッ トアップの詳細な情報については、サポート CD 内のユーザーズマニュアル (PDF ファイル )

3． ソフトウェア サポート CD 情報 このマザーボードは Microsoft

bit / XP / XP 64-bit といった様々なマイクロソフト ウインドウズ オペレーティングシ ステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴 を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使用

するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自

動的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内の

BIN フォルダにある ASSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち

Clear Video HD 技術、 Intel
