РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Fatal1ty Z77 Professional ASROCK

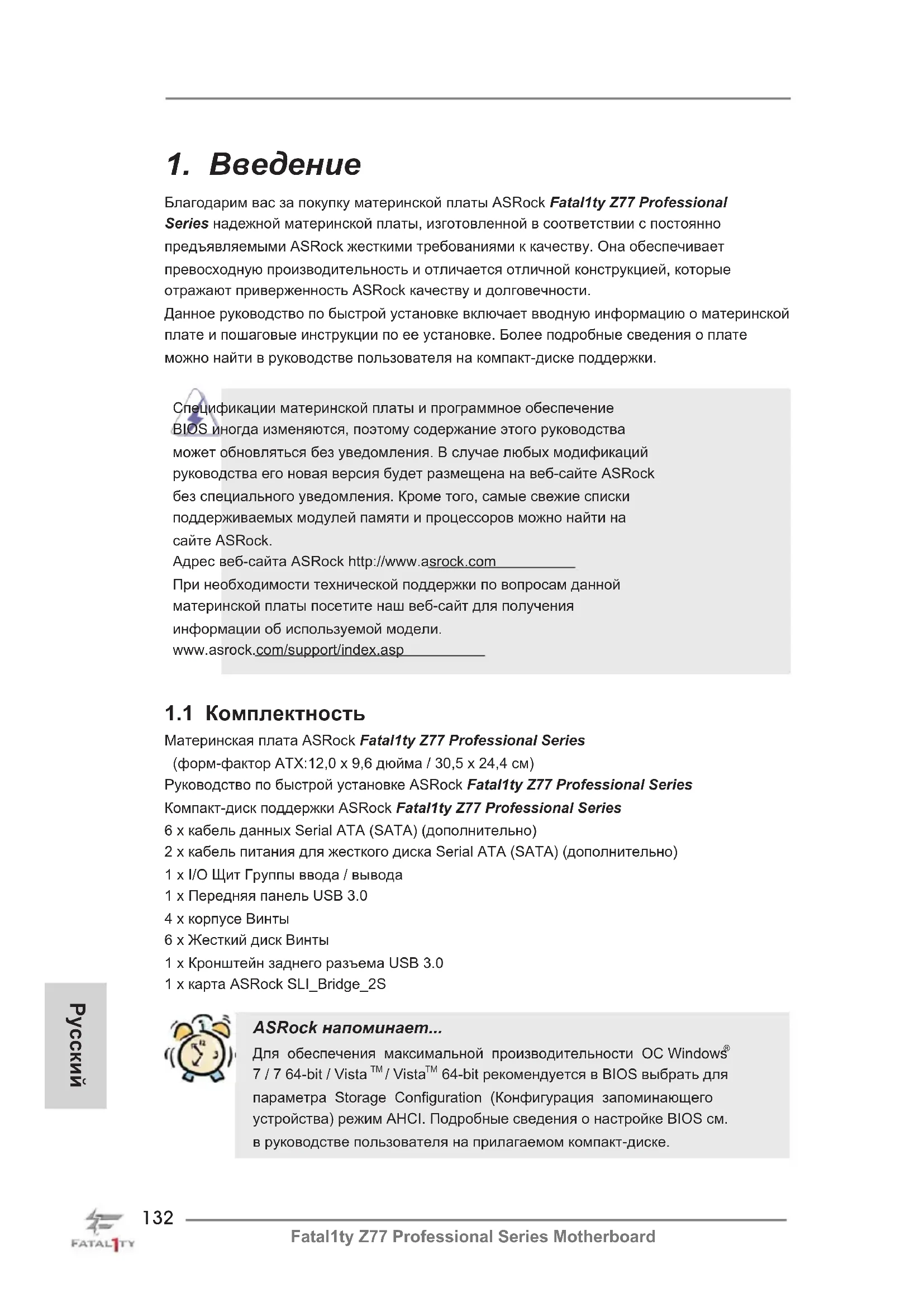

Благодарим вас за покупку материнской платы ASRock Fatal1ty Z77 Professional Series надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности. Данное руководство по быстрой установке включает вводную информацию о материнской плате и пошаговые инструкции по ее установке. Более подробные сведения о плате можно найти в руководстве пользователя на компакт-диске поддержки. Спецификации материнской платы и программное обеспечение BIOS иногда изменяются, поэтому содержание этого руководства может обновляться без уведомления. В случае любых модификаций руководства его новая версия будет размещена на веб-сайте ASRock без специального уведомления. Кроме того, самые свежие списки поддерживаемых модулей памяти и процессоров можно найти на сайте ASRock. Адрес веб-сайта ASRock http://www.asrock.com При необходимости технической поддержки по вопросам данной материнской платы посетите наш веб-сайт для получения информации об используемой модели. www.asrock.com/support/index.asp

Материнская плата ASRock Fatal1ty Z77 Professional Series (форм-фактор ATX:12,0 x 9,6 дюйма / 30,5 x 24,4 см) Руководство по быстрой установке ASRock Fatal1ty Z77 Professional Series Компакт-диск поддержки ASRock Fatal1ty Z77 Professional Series 6 x кабель данных Serial ATA (SATA) (дополнительно) 2 x кабель питания для жесткого диска Serial ATA (SATA) (дополнительно) 1 x I/O Щит Группы ввода / вывода 1 x Передняя панель USB 3.0 4 x корпусе Винты 6 x Жесткий диск Винты 1 x Кронштейн заднего разъема USB 3.0 1 x карта ASRock SLI_Bridge_2S ASRock напоминает... Для обеспечения максимальной производительности ОС Windows

64-bit рекомендуется в BIOS выбрать для параметра Storage Configuration (Конфигурация запоминающего устройства) режим AHCI. Подробные сведения о настройке BIOS см. в руководстве пользователя на прилагаемом компакт-диске. РусскийFatal1ty Z77 Professional Series Motherboard

Платформа - форм-фактор ATX:12,0 x 9,6 дюйма / 30,5 x 24,4 см - Дизайн конденсатора Premium Gold (100% японские высококачественные конденсаторы на основе проводящих

Процессор - Поддержка процессора Intel

i7 / i5 / i3 3-го и 2-го поколения с помощью разъема для процессоров LGA 1155 - Дизайн системы питания DigiPower - 16 + 8 проектирование фаз питания - Поддержка технологии Intel

Turbo Boost 2.0 - Поддержка разблокированного ЦП серии K - Поддержка технологии Hyper-Threading (см. ОСТОРОЖНО, пункт 1) - Поддержка технологии Intel

Rapid Start Technology и Smart Connect Technology с помощью процессора Intel

Ivy Bridge Набор микросхем - Intel

Z77 Память - Поддержка технологии Dual Channel DDR3 Memory Technology (см. ОСТОРОЖНО, пункт 2) - 4 x гнезда DDR3 DIMM - Поддержите DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/ 1333/1066 не- ECC, безбуферная память - Максимальный объем системной памяти: 32 ГБ (см. ОСТОРОЖНО, пункт 3) - поддержка профиля Intel

Extreme Memory Prole (XMP)1.3/1.2 Гнезда - 2 x слота PCI Express 3.0 x16 (PCIE2/PCIE4: одна видеокарта в расширения режиме x16 (PCIE2) / x8 (PCIE4) или две видеокарты в режиме x8/x8) (см. ОСТОРОЖНО, пункт 4)

• PCIE 3.0 поставляется только в комплекте с ЦП Intel

Ivy Bridge. В комплекте с ЦП Intel

Sandy Bridge поставляется только модель PCIE 2.0. - 1 x гнезда PCI Express 2.0 x16 (PCIE5: режим x4) - 2 x гнезда PCI Express 2.0 x1 - 2 x гнезда PCI - поддержка AMD Quad CrossFireX

Графика * Встроенный видеоадаптер Intel

HD Graphics и выходы VGA поддерживаются только с процессорами, оснащенными интегрированным графическим процессором. - Поддержка функций встроенных видеоадаптеров Intel

Sandy Bridge - Макс. объем разделяемой памяти 1760Мб (см. ОСТОРОЖНО, пункт 5)134 Fatal1ty Z77 Professional Series Motherboard - Двойственное VGA выходное устройство: поддерживает HDMI и DisplayPort порты через независимый контроллер дисплея - Поддержка HDMI 1.4a с максимальным разрешением до 1920х1200 @ 60 Гц - Поддержка DisplayPort с максимальным разрешением до 2560х1600 @ 60 Гц - Поддержка Auto Lip Sync, Deep Color (12 бит на цветовой канал), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим монитор с разъемом HDMI) (см. ОСТОРОЖНО, пункт 6) - Поддержка функции HDCP через разъемы HDMI и DisplayPort - Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) / воспроизведение HD-DVD через разъемы HDMI и DisplayPort Аудиосистема - 7.1 CH HD Аудио HD с Довольной Защитой (Кодер-декодер Аудио Realtek ALC898) - Поддержка Premium Blu-ray audio ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - поддержка Wake-On-LAN - Поддержка энергосберегающего интерфейса Ethernet 802.3az - Поддерживает два интерфейса ЛВС с функцией объединения - Поддержка PXE Разъемы ввода- I/O Panel вывода на задней - 1 x порт клавиатуры/мыши PS/2 панели - 1 x HDMI порт - 1 x DisplayPort - 1 x порт Optical SPDIF Out - 5 x порта USB 2.0 на задней панели в стандартной конфигурации - 1 x порт мыши Fatal1ty (USB 2.0) - 1 x eSATA3 порт - 6 x порта USB 3.0 на задней панели в стандартной конфигурации - 2 x Разъем RJ-45 LAN с светодиодным индикатором (индикатор ACT/LINK и индикатор SPEED) - 1 x порт IEEE 1394 - 1 x кнопка Clear CMOS со светодиодом - Соединитель звуковой подсистемы: тыльная колонка / центральная / субвуфер / линейный вход / передняя колонка / микрофон (см. ПРЕДУПРЕЖДЕНИЕ 7) SATA3 - 2 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с от контроллера Intel

Z77, с аппаратной поддержкой функций RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage и технологии Intel Smart Response), NCQ, AHCI и горячего подключения - 4 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с от контроллера ASMedia ASM1061, с аппаратной поддержкой функций NCQ, AHCI и «горячего подключения» (порт SATA3_A4 объединен с портом eSATA3) USB 3.0 - 2 x задних порта USB 3.0 на контроллере Intel

Z77 с поддержкой интерфейсов USB 1.0/2.0/3.0 и скорости передачи данных до РусскийFatal1ty Z77 Professional Series Motherboard

5 Гбит/с - 4 x задних порта USB 3.0 на контроллере Etron EJ188H с поддержкой интерфейсов USB 1.0/2.0/3.0 и скорости передачи данных до 5 Гбит/с - 1 x передний разъем USB 3.0 (поддерживает 2 порта USB 3.0) на контроллере Intel

Z77 с поддержкой интерфейсов USB 1.0/ 2.0/3.0 и скорости передачи данных до 5 Гбит/с Колодки и - 4 x разъема SATA2 3,0 Гбит/с, поддержка функций RAID (RAID 0, плате RAID 1, RAID 5, RAID 10, Intel Rapid Storage и технологии Intel Smart Response), NCQ, AHCI и горячего подключения - 6 x разъема SATA3 6,0 Гбит/с - 1 x разъема ATA133 IDE (Поддерживает до 2 устройств IDE) - 1 x Порт гибкого диска - 1 x Колодка инфракрасного модуля - 1 x Колодка COM - 1 x Колодка HDMI_SPDIF - 1 x Колодка IEEE 1394 - 1 x разъем Power LED - соединитель: CPU/Chassis/Power FAN - 24-контактный Колодка питания ATX - 8-контактный Разъем ATX 12 В - Внутренние аудиоразъемы - Аудиоразъем передней панели - 2 x Колодка USB 2.0 (одна колодка для поддержки 4) дополнительных портов USB 2.0 - 1 x Колодка USB 3.0 (одна колодка для поддержки 2 дополнительных портов USB 3.0) - 1 x Dr. Debug (7-сегментный ЖК-дисплей) Быстрое - 1 x кнопка Clear CMOS со светодиодом переключение - 1 x кнопка Power Switch со светодиодом - 1 x кнопка Reset Switch со светодиодом BIOS - 64Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro интеpфeйca поль зователя - поддержка “Plug and Play” - ACPI 1.1, включение по событиям - поддержка режима настройки без перемычек - поддержка SMBIOS 2.3.1 - Регулировка напряжений CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Компакт- диск - Драйверы, служебные программы, антивирусное программное поддержки обеспечение (пробная версия), Пробная версия программы CyberLink MediaEspresso 6.5, ASRock MAGIX Multimedia Suite -

Уникальная - F-Stream (см. ОСТОРОЖНО, пункт 8) Особенность - ASRock Instant Boot - ASRock Instant Flash (см. ОСТОРОЖНО, пункт 9) - ASRock APP Charger (см. ОСТОРОЖНО, пункт 10) - ASRock SmartView (см. ОСТОРОЖНО, пункт 11) Русский136 Fatal1ty Z77 Professional Series Motherboard - ASRock XFast USB (см. ОСТОРОЖНО, пункт 12) - ASRock XFast LAN (см. ОСТОРОЖНО, пункт 13) - ASRock XFast RAM (см. ОСТОРОЖНО, пункт 14) - ASRock Crashless BIOS (см. ОСТОРОЖНО, пункт 15) - Lucid Virtu Universal MVP (см. ОСТОРОЖНО, пункт 16)

• Lucid Virtu Universal MVP поддерживается только с процессорами, оснащенными интегрированными интегрированным графическим процессором. - Hybrid Booster: - плавная настройка частоты процессора (см. ОСТОРОЖНО, пункт 17) - ASRock U-COP (см. ОСТОРОЖНО, пункт 18) - Защита от сбоев загрузки Boot Failure Guard (B.F.G) - Combo Cooler Option (C.C.O.) (см. ОСТОРОЖНО, пункт 19) - Ночное LED-освещение Контроль - Датчики температуры процессора оборудо-вания - Датчики температуры корпуса - Тахометры вентиляторов CPU/Chassis/Power FAN - Бесшумный вентилятор ЦП/системного блока (возможность авто матической настройки скорости вентилятора системного блока в соответствии с температурой центрального процессора) - Мультиконтроль скорости вентилятора ЦП/Шасси - Контроль= напряжения: +12V, +5V, +3.3V, Vcore Операцион - Совместимость с Microsoft

Поддержка 64-разрядной версии Vista

/ XP / XP 64-bit (см. ОСТОРОЖНО, пункт 20) ные системы - FCC, CE, WHQL Сертификаты - Совместимость с ErP/EuP Ready (требуется блок питания совместимый с ErP/EuP) (см. ОСТОРОЖНО, пункт 21)

• Для детальной информации продукта, пожалуйста посетите наш вебсайт: http://www.asrock.com

Следует понимать, что с оверклокингом связан определенный риск во всех случаях, включая изменение установок BIOS, применение технологии Untied Overclocking или использование инструментов оверклокинга сторонних производителей. Оверклокинг может повлиять на стабильность работы системы и даже вызвать повреждение входящих в нее компонентов и устройств. Приступая к оверклокингу, вы полностью берете на себя все связанные с ним риски и расходы. Мы не будем нести ответственность за любые возможные повреждения в результате оверклокинга. РусскийFatal1ty Z77 Professional Series Motherboard

1. Информацию об установке параметров гиперпоточной технологии (Hyper-

Threading Technology) вы найдете на стр. 73 Руководства пользователя на компакт-диске поддержки.

2. Данная материнская плата поддерживает технологию двухканальной

памяти Dual Channel Memory Technology. Перед ее использованием не забудьте прочитать инструкции по правильной установке модулей памяти в руководстве по установке (стр. 19).

3. В силу ограничения операционной системы фактическая емкость

памяти может быть меньше 4Гб для обеспечения резервного места для использования системой Windows

/ XP. Таких ограничений нет для Windows

OS с 64-bit центральным процессором. Технология ASRock XFast RAM помогает использовать память, которая не используется ОС Windows

4. Tолько PCIE2 и PCIE4 поддерживает скорость Gen 3. Для работы

PCI Express на скорости Gen 3 обязательно установите ЦП Ivy Bridge. При установке ЦП Sandy Bridge работа PCI Express осуществляется только на скорости PCI Express Gen 2.

5. Максимальная совместная емкость памяти определена продавцем

микропроцессорного набора и может измениться. Входите в Intel

сайт за последние информации, пожалуйста.

6. Функции xvYCC и Deep Color поддерживаются только в Windows

7 64- бит / 7. Функция Deep Color будет включена только в том случае, если монитор поддерживает функцию EDID (12-битные цветовые каналы). Функция HBR поддерживается только в Windows

7. Поддерживается работа микрофонного входа в режимах моно и

стерео. Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука. Соответствующие схемы подключения описаны на стр. 5.

8. Служебная программа F-Stream – это универсальное средство

тонкой настройки различных функций системы с удобным и понятным интерфейсом, включающая разделы Hardware Monitor (Наблюдение за оборудованием), Fan Control (Управление вентилятором), Overclocking («Разгон» процессора), OC DNA (Параметры «разгона») and IES (Автоматическое энергосбережение). В разделе Hardware Monitor (Наблюдение за оборудованием) отображаются основные характеристики аппаратных средств системы. В разделе Fan Control (Управление вентилятором) отображается скорость вентилятора и температура, которые можно регулировать. В разделе Overclocking («Разгон» процессора) можно увеличить рабочую частоту ЦПУ, чтобы добиться оптимальной производительности системы. В разделе OC DNA (Параметры «разгона») можно сохранить настройки «разгона» процессора в виде профиля, который потом можно предложить для использования своим друзьям. Друзья смогут загрузить профиль «разгона» на свои компьютеры и получить аналогичный результат. В разделе IES (Автоматическое энергосбережение) можно настроить Русский138 Fatal1ty Z77 Professional Series Motherboard регулятор напряжения так, что он будет уменьшать количество работающих линий питания, чтобы поднять КПД системы без ущерба для ее производительности во время простоя ядер ЦПУ.

9. ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash

ROM. Данное средство для обновления BIOS умеет работать без входа в операционные системы, вроде MS-DOS или Windows

. Чтобы запустить программу достаточно нажать <F6> во время самотестирования системы (POST) или войти в BIOS при помощи кнопки <F2> и выбрать пункт AS- Rock Instant Flash через меню. Запустите программу и сохраните новый BIOS на USB-флэшку, дискету или жесткий диск. После этого вы сможете оперативно обновить BIOS, без необходимости подготовки дополнительной дискеты, без установки программы прошивки. Имейте в виду, что USB-флэшка или винчестер должны использовать файловую систему FAT32/16/12.

10. Если вы хотите быстрее и без ограничений заряжать свои устройства

Apple, например iPhone, iPad и iPod Touch, компания ASRock приготовила отличное решение для вас – ASRock APP Charger. Просто установив драйвер APP Charger, вы сможете заряжать iPhone от компьютера намного быстрее, ускорение составит до 40%. ASRock APP Charger позволяет быстро заряжать несколько устройств Apple одновременно и даже поддерживает непрерывную зарядку, когда компьютер переходит в режим ожидания (S1), режим ожидания с сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим выключения (S5). Установив драйвер APP Charger, вы испытаете небывалое удобство зарядки. Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

11. SmartView — это интеллектуальная стартовая страница для браузера

IE, на которой отображаются наиболее посещаемые веб-сайты, история посещений, друзья в Facebook и обновляемые потоки новостей. Эта новая функция обеспечивает более удобное использование возможностей Интернета. Системные платы ASRock эксклюзивно снабжаются программой SmartView, помогающей поддерживать связь с друзьями. Программа SmartView работает в ОС Windows

12. Функция ASRock XFast USB увеличивает скорость работы устройств

USB. Рост скорости зависит от устройства.

13. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет,

который даст описанные далее преимущества. Установка приоритетов приложений ЛВС: можно задать оптимальный приоритет для своего приложения и/или добавить новые программы. Более низкая латентность в игре: после установки более высокого приоритета игре в режиме онлайн, может снизиться латентность в игре. Формирование трафика: можно одновременно просматривать видео высокого разрешения на Youtube и загружать файлы. Анализ данных в реальном времени: в окне состояния можно легко определить, какие потоки данных передаются в данный момент времени. РусскийFatal1ty Z77 Professional Series Motherboard

14. ASRock XFast RAM – новая функция, входящая в состав утилиты

F-Stream. Благодаря ей, используется область памяти, использование которой не возможно на процессоре с 32-битной ОС Windows

ASRock XFast RAM сокращает время загрузки истории посещения веб- сайтов, существенно ускоряя навигацию по сети Интернет. Кроме того, скорость работы Adobe Photoshop 5 увеличивается в пять раз. В числе преимуществ ASRock XFast RAM - сокращение частоты обращений к SSD-накопителям и жестким дискам и продление срока их эксплуатации.

15. ASRock Crashless BIOS позволяет пользователям обновлять BIOS,

не боясь отказа. В случае отключения электроэнергии в процессе обновления BIOS ASRock Crashless BIOS автоматически завершает процедуру обновления BIOS после возобновления подачи энергии. Обратите внимание на то, что BIOS размещается в корневом каталоге вашего USB диска. Данная функция доступна только для портов USB2.0.

16. Пакет VIRTU Universal MVP включает базовые возможности

технологии Virtu Universal, которая виртуализирует интегрированный и дискретный графические процессоры для достижения лучших среди аналогов функциональных характеристик. Это характеризует и Virtual Vsync

, благодаря беск омпромиссному качеству видеоизображения. Благодаря дополнительным преимуществам технологии HyperFormance technology, VIRTU Universal MVP улучшает качество работы видеоигр, грамотно сокращая количество ненужных задач по визуализации изображения в потоке между центральным процессором, графическим процессором и монитором.

17. Хотя данная материнская плата поддерживает плавную настройку

частоты, устанавливать повышенную частоту не рекомендуется. Использование значений частоты шины процессора отличающихся от рекомендованных, может привести к нестабильной работе системы или повреждению процессора и материнской платы.

18. При обнаружении перегрева процессора работа системы автоматически

завершается. Прежде чем возобновить работу системы, убедитесь в нормальной работе вентилятора процессора на материнской плате и отсоедините шнур питания, а затем снова подключите его. Чтобы улучшить отвод тепла, не забудьте при сборке компьютера нанести термопасту между процессором и радиатором.

19. Combo Cooler Option (C.C.O.) предоставляет возможность устанавливать

разные типы процессорных кулеров на материнскую плату – под Socket LGA775, LGA1155 или LGA1156. Внимание, не все кулеры под LGA775 или LGA1156 можно использовать.

XP / XP 64-разрядной версией, не поддерживает ASRock XFast RAM. ОС Microsoft

64-разрядной / XP / XP 64-разрядной версией, не поддерживает Intel

21. EuP расшифровывается как Energy Using Product. Стандарт был

разработан Европейским Союзом для определения энергопотребления готовых систем. По требованию EuP система в выключенном состоянии должна потреблять менее 1 Вт энергии. Для соответствия стандарту EuP Русский140 Fatal1ty Z77 Professional Series Motherboard

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется на рисунке. Когда перемычка надета на контакты, они называются “замкнутыми” (short). Если на контактах перемычки нет, то они называются “разомкнутыми” (open). На иллюстрации показана 3-контактная перемычка, у которой контакты 1 и 2

Перемычка Установка Описание Очистка CMOS (CLRCMOS1, 3-контактная перемычка) (см. стр. 4, п. 27) Примечание. Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для очистки данных и восстановления заводских системных параметров сначала выключите компьютер и отсоедините сетевую вилку кабеля питания от электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5 секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не производите очистку CMOS непосредственно после обновления BIOS. Если необходимо очистить CMOS сразу же после окончания обновления BIOS, то, перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. Стандартные Очистка CMOS Переключатель Clear CMOS работает так же, как перемычка Clear CMOS. нужны соответствующие материнская плата и блок питания. Компания Intel предложила, что совместимый с EuP блок питания должен обеспечивать 50% эффективность линии питания 5V при потреблении 100 мА (в режиме ожидания). Сверьтесь с информацией производителей блоков питания, чтобы выбрать модель с поддержкой EuP. РусскийFatal1ty Z77 Professional Series Motherboard

Разъемы Serial ATA2 четыре соединителя Serial ATA2 (SATA2_2_3, см. стр. 4, п. 14) предназначаются для (SATA2_4_5, см. стр. 4, п. 15) подключения внутренних устройств хранения с использованием интерфейсных кабелей SATA2. В настоящее время интерфейс SATA допускает скорость передачи данных до \ 3,0

Разъемы Serial ATA3 шесть соединителя Serial ATA3 (SATA3_0_1, см. стр. 4, п. 13) предназначаются для (SATA3_A1_A2, см. стр. 4, п. 12) подключения внутренних (SATA3_A3_A4, см. стр. 4, п. 11) устройств хранения с использованием нтерфейсных кабелей SATA3. В настоящее время интерфейс SATA допускает скорость передачи данных до \ 6,0 Гбит/с. При установке жесткого диска в порт eSATA3 задней

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки на эти колодки и разъемы – это приведет к необратимому повреждению материнской платы! Разъем дисковода гибких дисков (33-контактный FLOPPY1) (см. стр. 4, п. 30) Примечание. Убедитесь, что сторона кабеля с красной полосой соответствует контакту 1 на разъеме. la banda roja debe quedar en el mismo lado que el contacto 1 Разъем первичного канала IDE (черный) (39-контактный IDE1, см. стр. 4, п. 8)

80-жильный кабель ATA 66/100/133 Примечание. Подробную информацию вы найдете в инструкциях, предоставленных производителем IDE-устройства. Подключите синий разъем к материнской плате Подключите черный разъем к устройству IDE142 Fatal1ty Z77 Professional Series Motherboard Колодка USB 3.0 Помимо шесть стандартных (19-контактный USB3_6_7) портов USB 3.0 на панели ввода- (см. стр. 4, п. 9) вывода, на данной материнской плате предусмотрен один разъем USB 3.0. Этот разъем USB 3.0 поддерживает два порта USB 3.0. Колодка инфракрасного модуля Данная колодка позволяет (5-контактный IR1) подключить дополнительный (см. стр. 4, п. 29) модуль беспроводного инфракрасного приемопередатчика. Колодка USB 2.0 Помимо шесть стандартных (9-контактный USB_6_7) портов USB 2.0 на панели ввода- (см. стр. 4, п. 24) вывода, на данной материнской плате предусмотрено два разъема USB 2.0. Каждый разъем USB 2.0 поддерживает два порта USB 2.0. (9-контактный USB_8_9) (см. стр. 4, п. 25)

GND P-9 P +9 Информационный Информационный кабель кабель Serial ATA (SATA) интерфейса SATA / SATA2 / SATA3 (дополнительно) не является направленным. Любой из его соединителей может быть подключен либо к жесткому диску интерфейса SATA2 / SATA3 либо к материнской плате. Кабель питания Присоедините кабель питания Serial ATA (SATA) стандарта SATA с помощью (дополнительно) соединителей на его черном конце с ответными соединителями питания на каждом из жестких дисков. Затем соедините белый конец кабеля питания стандарта SATA с блоком питания. подключите к соединителю питания жесткого диска интерфейса SATA подключите к

системы ввода/вывода, внутренний порт SATA3_A4 не функционирует.Fatal1ty Z77 Professional Series Motherboard

1. Система High Denition Audio поддерживает функцию

автоматического обнаружения разъемов (Jack Sensing), однако для ее правильной pаботы кабель панели в корпусе должен поддерживать HDA. При сборке системы следуйте инструкциям, приведенным в нашем руководстве и руководстве пользователя для корпуса.

2. Если вы используете аудиопанель AC’97, подключите ее к колодке

аудиоинтерфейса передней панели следующим образом: A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L. B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а выводы Audio_L (LIN) к контактам OUT2_L. C. Подключите выводы Ground (GND) к контактам Ground (GND). D. Контакты MIC_RET и OUT_RET предназначены только для аудиопанели HD. При использовании аудиопанели AC’97 подключать их не нужно. E. Процедура активации микрофона приведена ниже. Для ОС Windows

XP / XP 64-бита: Выберите «Mixer» (Микшер). Выберите «Recorder» (Устройство записи). Затем щелкните «FrontMic» (Передний микрофон). Для ОС Windows

64-бита: Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи). Колодка системной панели Данная колодка обеспечивает (9-контактный PANEL1) работу нескольких функций (см. стр. 4, п. 21) передней панели системы.

M IC _R ETP RE SE NC E# GND O UT 2_ RM IC 2_ RM IC 2_ LOUT_RET Аудиоразъем передней Этот интерфейс предназначен панели для присоединения аудиокабеля (9-контактный HD_AUDIO1) передней панели, (см. cтр. 4, п. 32) обеспечивающего удобное подключение аудиоустройств и управление ими. Внутренние аудиоразъемы Эти разъемы позволяют (4-контактный CD1) получать входной (см. cтр. 4, п.42) стереофонический аудиосигнал от таких источников, как дисковод CD-ROM, DVD-ROM ТВ- тюнер или карта MPEG. CD1 C D -L GND GND C D -R144 Fatal1ty Z77 Professional Series Motherboard Колодка динамика корпуса Подключите к этой колодке (4-контактный SPEAKER1) кабель от динамика на корпусе (см. стр. 4, п. 20) компьютера. разъем Power LED Подключите индикатор Power LED (3-контактный PLED1) к этому разъему для отображения (см. стр. 4, п. 19) статуса питания системы. Этот светодиод продолжит мигать в режиме S1/S3. Светодиод будет выключен в режимах S4 или S5 (система выключена).

Подключите к этому разъему кнопку питания, кнопку сброса и индикатор состояния системы на корпусе в соответствии с указанным ниже назначением контактов. При подключении кабелей необходимо соблюдать полярность положительных и отрицательных

PWRBTN (кнопка питания): Подключите к этим контактам кнопку питания на передней панели корпуса. Способ выключения системы с помощью кнопки питания можно настроить. RESET (кнопка сброса): Подключите к этим контактам кнопку сброса на передней панели корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если компьютер «завис» и нормальную перезагрузку выполнить не

PLED (индикатор питания системы): Подключите к этим контактам индикатор состояния питания на передней панели корпуса. Этот индикатор светится, когда система работает. Индикатор мигает, когда система находится в режиме ожидания S1/S3. Этот индикатор не светится, когда система находится в режиме ожидания S4, либо выключена (S5). HDLED (индикатор активности жесткого диска): Подключите к этим контактам индикатор активности жесткого диска на передней панели корпуса. Этот индикатор светится, когда осуществляется считывание или запись данных на жестком диске. Конструкция передней панели может различаться в зависимости от корпуса. Модуль передней панели в основном состоит из кнопки питания, кнопки сброса, индикатора питания, индикатора активности жесткого диска, динамика и т.п. При подключении к этому разъему модуля передней панели корпуса удостоверьтесь, что провода подключаются к соответствующим контактам.Fatal1ty Z77 Professional Series Motherboard

Разъем вентилятора Подключите к этому разъему процессора кабель вентилятора процессора (4-контактный CPU_FAN1) так, чтобы черный провод (см. стр. 4, п. 3) соответствовал контакту земли. Данная материнская плата поддерживает вентиляторы процессора с 4-контактным разъемом (функция тихого режима вентилятора), однако вентиляторы с 3-контактным разъемом также будут успешно работать, хотя функция управления скоростью вращения вентилятора окажется недоступной. Если вы хотите подключить вентилятор процессора с 3-контактным разъемом к разъему вентилятора процессора на данной материнской плате, для этого следует использовать контакты 1-3. Установка вентилятора с 3-контактным разъемом Контакты 1-3 подключены (3-контактный CPU_FAN2) (см. стр. 4, п. 4) Колодка питания ATX Подключите к этой колодке (24-контактный ATXPWR1) кабель питания ATX. (см. стр. 4, п. 7)

Несмотря на то, что эта материнская плата предусматр- ивает 24-штыревой разъем питания ATX, работа будет продолжаться, даже если адаптируется традиционный 20-штыревой разъем питания ATX. Для использования 20-штыревого разъема питания ATX вставьте источник питания вместе со штекером 1 и штекером 13. Установка 20-штыревого разъема питания ATX

Chassis и Power Fan-соединители Подключите кабели вентилятора к (4-контактный CHA_FAN1) соединителям и присоедините (см. стр. 4, п. 26) черный шнур к штырю заземления. CHA_FAN1, CHA_FAN2 и (3-контактный CHA_FAN2) CHA_FAN3 поддерживают (см. стр. 4, п. 43) функцию управления вентилятором. (3-контактный CHA_FAN3) (см. стр. 4, п. 22) (3-контактный PWR_FAN1) (см. стр. 4, п. 41) GN D+ 12VCPU_FAN_SPEEDFAN_SPEED_CONT ROL1 2 3 4GN D+ 12VCPU_FAN_SPEED146 Fatal1ty Z77 Professional Series Motherboard Колодка COM-порта Данная колодка COM-порта (9-контактный COM1) позволяет подключить модуль (см. стр. 4, п. 31) порта COM. Колодка HDMI_SPDIF Колодка HDMI_SPDIF (2-контактный HDMI_SPDIF1) обеспечивает подачу выходного (см. стр. 4, п. 33) аудиосигнала на VGA-карту HDMI, что позволяет подключать к системе цифровые телевизоры, проекторы или жидкокристаллические панели HDMI. Соедините эту колодку с разъемом HDMI_SPDIF на VGA- карте HDMI. SP DI FO UT GN D

Колодка питания 12V-ATX Подключите к этой колодке (8-контактный ATX12V1) кабель питания ATX 12V. (см. стр. 4, п. 2) Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V соединитель власти, это может все еще работать, если Вы принимаете традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание наряду с Булавкой 1 и Прикрепите 5. ATX С 4-Pin 12V Установка Электропитания 8 54 1+ 12V GND + 12V R XTPBM_0 GND

GND RXTPAP_0 Помимо четырех портов IEEE 1394 на панели ввода-вывода имеются две группы контактов на материнской плате для подключения двух дополнительных портовIEEE 1394 каждая. Колодки IEEE 1394 (9-контактный FRONT_1394) (см. стр. 4, п. 28)Fatal1ty Z77 Professional Series Motherboard

Руководство по установке кронштейна заднего разъема USB 3.0 Соедините кабель USB 3.0 и кронштейн разъема USB 3.0. Открутите два винта на передней панели USB 3.0. Шаг 1 Шаг 2

Руководство по установке передней панели USB 3.0 Установите переднюю панель USB 3.0 в отсек 2,5”-накопителя на шасси. Шаг 3 Шаг 4 Передняя панель USB 3.0 готова к использованию. Подключите кабель передней панели USB 3.0 к монтажной колодке порта USB 3.0 (USB3_6_7) на материнской

Шаг 5 Шаг 6 Закрепите переднюю панель USB 3.0 в отсеке накопителя с помощью шести

Подготовьте комплект передней панели USB 3.0, четыре винта для крепления жесткого диска и шесть винтов для крепления к шасси. Шаг 1 Шаг 2 Закрепите 2,5”-привод жесткого/ твердотельного диска на передней панели USB 3.0 с помощью четырех винтов.148 Fatal1ty Z77 Professional Series Motherboard

Вставьте кронштейн заднего разъема USB 3.0 в корпус. Закрутите два винта кронштейна заднего разъема USB 3.0. Шаг 3 Шаг 4

1.5 Быстрое переключение

На этой материнской плате есть три кнопки для ускорения работы: кнопка питания, кнопка перезагрузки и кнопка для очистки CMOS, которые позволяют пользователям быстро включить/выключить или перезагрузить компьютер, сбросить установки CMOS, соответственно. Power Switch (PWRBTN) (см. стр. 4, п. 16) Reset Switch (RSTBTN) (см. стр. 4, п. 17) Clear CMOS Switch (CLRCBTN) (см. стр. 5, п. 18) Кнопка Power Switch позволяет быстро включить или выключить

Кнопка Clear CMOS Switch позволяет быстро сбросить установки CMOS. Кнопка Reset Switch позволяет быстро перезагрузить систему. PowerResetFatal1ty Z77 Professional Series Motherboard

2. Информация о BIOS

Утилита настройки BIOS (BIOS Setup) хранится во флэш-памяти на материнской плате. Чтобы войти в программу настройки BIOS Setup, при запуске компьютера нажмите <F2> или <Del> во время самопроверки при включении питания (Power-On-Self-Test – POST). Если этого не сделать, то процедуры тестирования POST будут продолжаться обычным образом. Если вы захотите вызвать BIOS Setup уже после POST, перезапустите систему с помощью клавиш <Ctrl> + <Alt> + <Delete> или нажатия кнопки сброса на корпусе системы. Подробную информацию о программе BIOS Setup вы найдете в Руководстве пользователя (в формате PDF) на компакт-диске поддержки.

3. Информация о компакт-диске

поддержки с программным обеспечением Данная материнская плата поддерживает различные операционные системы Microsoft

64-bit / XP / XP 64-bit. Поставляемый вместе с ней компакт-диск поддержки содержит необходимые драйверы и полезные утилиты, которые расширяют возможности материнской платы. Чтобы начать работу с компакт-диском поддержки, вставьте его в дисковод CD-ROM. Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. Русский150 Fatal1ty Z77 Professional Series Motherboard
