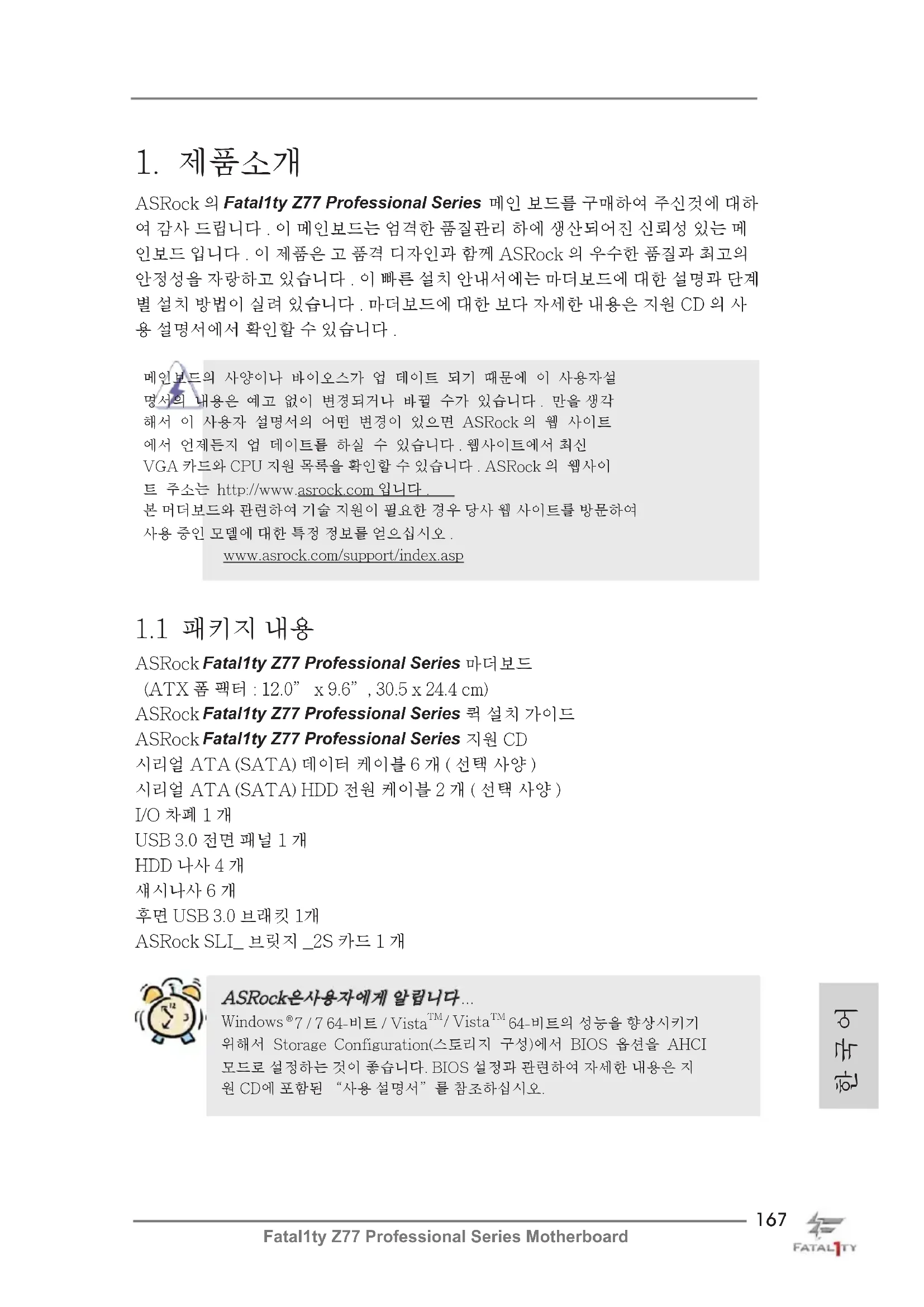

ASRock 의 Fatal1ty Z77 Professional Series 메인 보드를 구매하여 주신것에 대하 여 감사 드립니다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메 인보드 입니다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습니다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계 별 설치 방법이 실려 있습니다 . 마더보드에 대한 보다 자세한 내용은 지원 CD 의 사 용 설명서에서 확인할 수 있습니다 . 메인보드의 사양이나 바이오스가 업 데이트 되기 때문에 이 사용자설 명서의 내용은 예고 없이 변경되거나 바뀔 수가 있습니다 . 만을 생각 해서 이 사용자 설명서의 어떤 변경이 있으면 ASRock 의 웹 사이트 에서 언제든지 업 데이트를 하실 수 있습니다 . 웹사이트에서 최신 VGA 카드와 CPU 지원 목록을 확인할 수 있습니다 . ASRock 의 웹사이 트 주소는 http://www.asrock.com 입니다 . 본 머더보드와 관련하여 기술 지원이 필요한 경우 당사 웹 사이트를 방문하여 사용 중인 모델에 대한 특정 정보를 얻으십시오 . www.asrock.com/support/index.asp

ASRock Fatal1ty Z77 Professional Series 지원 CD 시리얼 ATA (SATA) 데이터 케이블 6 개 ( 선택 사양 ) 시리얼 ATA (SATA) HDD 전원 케이블 2 개 ( 선택 사양 ) I/O 차폐 1 개 USB 3.0 전면 패널 1 개 HDD 나사 4 개 섀시나사 6 개 후면 USB 3.0 브래킷 1개 ASRock SLI_ 브릿지 _2S 카드 1 개 ASRock은사용자에게 알립니다

7 / 7 64-비트 / Vista / Vista 64-비트의 성능을 향상시키기 위해서 Storage Configuration(스토리지 구성)에서 BIOS 옵션을 AHCI 모드로 설정하는 것이 좋습니다. BIOS 설정과 관련하여 자세한 내용은 지원 CD에 포함된 “사용 설명서”를 참조하십시오. 한 국 어168 Fatal1ty Z77 Professional Series Motherboard

플랫폼 - ATX 폼 팩터 : 12.0” x 9.6”, 30.5 x 24.4 cm - 프리미엄 골드 콘덴서디자인 (100% 일본산 고품질 정도성 고

CPU - LGA1155 패키지에서 3 세대 및 2 세대 Intel

i7 / i5 / i3 을 지원합니다 - Digi 전원 설계 - 16 + 8 전원 위상 디자인 - Intel

Turbo Boost 2.0 기술 지원 - K- 시리즈 잠금 해제 CPU 지원 - 하이퍼 - 스레딩 기술 지원 ( 주의 1 참조 ) - Intel

Ivy Bridge CPU 에서 Intel

Rapid Start 기술과 Smart Connect 기술을 지원합니다 칩셋 - Intel

Z77 메모리 - 듀얼 채널 메모리 기술 지원 ( 주의 2 참조 ) - DDR3 DIMM 슬롯 4 개

- DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/

1333/1066 비 -ECC, 언버퍼드 메모리를 지원 - 최대 시스템 메모리 용량 : 32GB ( 주의 3 참조 ) - Intel

익스트림 메모리 프로파일 (XMP)1.3/1.2 지원 확장 슬롯 - 2 x PCI Express 3.0 x16 슬롯 (PCIE2/PCIE4: x16 (PCIE2) / x8 (PCIE4) 의 경우 싱글 또는 x8/x8 모드의 경우 듀얼 ) ( 주의 4 참조 )

Ivy Bridge CPU 에서만 지원됩니다 . Intel

Sandy Bridge CPU 는 PCIE 2.0 만 지원합니다 . - 1 개의 PCI Express 2.0 x16 슬롯 (PCIE5 : x4 모드 ) - 2 개의 PCI Express 2.0 x1 슬롯 - 2 개의 PCI 슬롯 - AMD Quad CrossFireX

HD Graphics 내장 비주얼 및 VGA 출력은 GPU 통합된 프로세서의 경우에만 지원됩니다 . - Intel

HD 그래픽 내장 비주얼 프로그램 : Intel

- 최대 공유 메모리 1760MB ( 주의 5 참조 ) - 더블 VGA 수출 : HDMI 와 DisplayPort 포트 독립 디스플레이

- 최대 해상도 1920x1200 @ 60Hz 까지 HDMI 1.4a 지원 - 최대 해상도 2560x1600 @ 60Hz 까지 DisplayPort 지원 - 자동 립 싱크 (Auto Lip Sync), 딥 컬러 (Deep Color)(12bpc), xvYCC, HBR( 고비트율 오디오 ), HDMI 지원 (HDMI 호환 모니터 필요 ) ( 주의 6 참조 ) - HDMI 및 DisplayPort 포트를 이용한 HDCP 기능 지원 - HDMI 및 DisplayPort 포트를 이용한 1080p Blu-ray (BD) / HD-DVD 재생을 지원 오디오 - 7.1 CH HD Audio 목록 보호 (Realtek ALC898 Audio Codec) - Premium Blu-ray 오디오 지원 랜 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - 웨이크 - 온 - 랜 지원 - 절전형 이더넷 802.3az 지원 - 티밍 기능이 있는 듀얼 LAN 지원 - PXE 지원 후면판 I/O I/O Panel - 1 개 PS/2 키보드 / 마우스 포트 - 1 개의 HDMI - 1 개의 DisplayPort - 1 개광학 SPDIF 출력 포트 - 5 개디폴트 USB 2.0 포트 - 1 개 Fatal1ty 마우스 포트 (USB 2.0) - 1 개 eSATA3 커넥터 - 6 개디폴트 USB 3.0 포트 - 2 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45 LAN 포트 - 1 개 IEEE 1394 포트 - 1 개 LED 가 달린 CMOS 삭제 스위치 - 오디오 잭 : 후방 스피커 / 중앙 / 저음 / 라인 인 / 전방 스피커 / 마이크 ( 주의 7 참조 ) SATA3 - Intel

- ASMedia ASM1061 SATA3 6.0Gb/s 커넥터 4 개 , 하드웨어 NCQ, AHCI 및

Z77 에 의한 후면 패널 USB 3.0 포트 2 개 , 최고 5Gb/s 의 USB 1.0/2.0/3.0 지원 - Etron EJ188H 에 의한 후면 패널 USB 3.0 포트 2 개 , 최 고 5Gb/s 의 USB 1.0/2.0/3.0 지원 - Intel

Z77 에 의한 전면 패널 USB 3.0 헤더 1 개 (USB 3.0 포트

2 개 지원 ), 최고 5Gb/s 의 USB 1.0/2.0/3.0 지원 온보드 헤더 - 4 개 의 SATA2 3.0Gb/s 커넥터 , RAID (RAID 0, RAID 1, 및 커넥터 RAID 5, RAID 10, Intel Rapid Storage 및 Intel Smart Response 기술 ) 기능지원 , NCQ, AHCI 및“핫 플러그”기 능

- 6 개 의 SATA3 6.0Gb/s 커넥터 - ATA133 IDE 커넥터 1 개 ( 최고 2 개의 IDE 장치 지원 ) - 플로피 포트 1 개 - 적외선 모듈 헤더 1 개 - COM 포트 헤더 1 개 - HDMI_SPDIF 헤더 1 개 - IEEE 1394 헤더 1 개 - 전원 LED 헤더 1 개 - CPU/ 섀시 / 전원 팬 커넥터 - 24 핀 ATX 전원 헤더 - 8 핀 ATX 12V 파워 콘넥터 - 내부 오디오 콘넥터 - 전면부 오디오 콘넥터 - USB 2.0 헤더 2 개 (4 개의 추가 USB 2.0 포트를 지원하는헤더 2 개 ) - USB 3.0 헤더 1 개 (2 개의 추가 USB 3.0 포트를 지원하는헤더 2 개 ) - Dr. Debug (7 세그먼트 디버그 LED) 1 개

빠른 스위치 - LED 가 달린 CMOS 삭제 스위치 1 개

- LED 가 달린 전원 스위치 1 개 - LED 가 달린 리셋 스위치 1 개 BIOS - 64Mb GUI 지원을 제공하는 AMI UEFI 적합형 BIOS - “플러그 앤 플레이” 지원 - ACPI 1.1 웨이크 - 업 이벤트와의 호환

지원 CD - 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), CyberLink MediaEspresso 6.5 평가판 , ASRock MAGIX Multimedia Suite - OEM 한 국 어Fatal1ty Z77 Professional Series Motherboard

특점및 특성 - F-Stream ( 주의 8 참조 ) - ASRock Instant Boot - ASRock Instant Flash ( 주의 9 참조 ) - ASRock APP Charger ( 주의 10 참조 ) - ASRock SmartView ( 주의 11 참조 ) - ASRock XFast USB ( 주의 12 참조 ) - ASRock XFast LAN ( 주의 13 참조 ) - ASRock XFast RAM ( 주의 14 참조 ) - ASRock Crashless BIOS ( 주의 15 참조 ) - Lucid Virtu Universal MVP ( 주의 16 참조 )

• Lucid Virtu Universal MVP 는 GPU 통합된 프로세서의 경 우에만 지원됩니다 . - 하이드브리 부스터 : - CPU 주파수의 단계적인 조절 ( 주의 17 참조 ) - ASRock U-COP ( 주의 18 참조 ) - B.F.G..(Boot Failure Guard) - 콤보 쿨러 옵션 (C.C.O.) ( 주의 19 참조 ) - 굿나잇 LED 하드웨어 모니터 - CPU 온도 감지 - 마더보드 온도 감지 - CPU/ 섀시 / 전원 팬 회전 속도계 : 샤시 ( 케이스 ) 팬 회전

- CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬속도 자동 조정

- CPU/ 섀시 팬 멀티스피드 컨트롤 - 전압 감시 기능 : +12V,+5V,+3.3V,Vcore OS - 마이크로 소프트 Windows

비트 / XP/XP 64 비트 와 호환 ( 주의 20 참조 )

- ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 ) ( 주의 21 참조 )

• 상세한 제품정보는 당사의 웹사이트를 방문할수있습니다 . http://www.asrock.com

오버클로킹에는 BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적 용하거나타업체의 오버클로킹 도구를 사용하는 것을 포함하여 어느 정도의 위험이따 른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시 스템의 구성 요소와 장치에 손상을 입힐지도 모릅니다 . 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손 상에 대해서 책임이 없습니다 . 한 국 어172 Fatal1ty Z77 Professional Series Motherboard

1. 하이퍼 - 스레딩 기술의 셋팅에 대하여는 지원 CD 의 사용자 매뉴얼의 73 페이

2. 이 마더보드는 듀얼 채널 메모리 기술을 지원합니다 . 듀얼 채널 메모리 기술을

구현하기 전에 올바른 설치를 위하여 19 쪽에 있는 메모리 모듈 설치 안내를읽

3. 운영 체제 한계 때문에 Windows

/ XP 에서 시스템 용도로 예약된 실제 메모리 크기는 4 GB 이하일 수 있습니다 . 64 비트 CPU 와 Windows

의 경우 그런 한계가 없습니다 . ASRock XFast RAM 을 사용하여 Windows

에서 사용할 수 없는 메모리를 이용할 수 있습니다 .

PCIE2 및 PCIE4 슬롯은 최대 3 세대 속도까지 지원합니다 . PCI Express 를 3G 속도로 실행하려면 Ivy Bridge CPU 를 설치해야 합니다 . Sandy Bridge CPU 를 설치하면 PCI Express 는 PCI Express 2G 속도로만 실행됩니다 .

5. 칩세트의 제조원이 정하였거나 그변화를 한제하게되는 최대 공유 메모리의 크

의 웹사이트를 방문하여 최신 정보를 받으십시요 .

6. xvYCC 및 딥 컬러는 Windows

7 64-bit / 7 에서만 지원됩니다 . 딥컬러모드는 디스플레이가 EDID 에서 12bpc 를 지원할 경우에만 사용됩니다 . HBR 은 Windows

7. 본 마더보드는 마이크 입력에 대해서 스테레오와 모노 모드 둘 다 지원합니다 .

본 마더보드는 오디오 출력에 대해서 2 채널 , 4 채널 , 6 채널 및 8 채널 모드를 지원합니다 . 올바른 연결을 위해 5 쪽에 나온 표를확인하십시오 .

8. F-Stream 는 사용자에게 친숙한인터페이스로 다른 시스템 기능을 미

세 조정하는 일체형 도구로서 , 여기에는 하드웨어 모니터 , 팬 컨트롤 ,

오버클로킹 , OC DNA, IES 등이 포함되어 있습니다 . 하드웨어 모니

터는 시스템의 주요 값을 표시합니다 . 팬 컨트롤은 조정하려는 팬 속 도와 온도를 표시합니다 . 오버클로킹에서는 CPU 주파수를 오버클로 킹하여 최적의 시스템 성능으로 조정할 수 있습니다 . OC DNA 에서 는 OC 설정을 프로파일로저장하고 이를 친구와 공유할 수 있습니다 . 그러면 친구가 OS 프로파일을 자신의 시스템에 로드하여 동일한 OS 설정을 사용할 수 있습니다 . IES (Intelligent Energy Saver) 의 경우 , 전압 조절기로 출력위상의 수를 줄여 CPU 코어가 유휴 상태일 때 컴 퓨터 성능을 저하시키지 않으면서 효율을 높일 수 있습니다 .

9. ASRock Instant Flash 는 플래시 ROM 에 내장된 BIOS 유틸리티입니다 . 이

편리한 BIOS 업데이트 툴을 사용하면 먼저 MS-DOS 나 Windows

체제에 들어가지 않고도 시스템 BIOS 를 업데이트할 수 있습니다 . POST 중

에 BIOS 셋업 메뉴에서 <F6> 키를 누르거나 <F2> 키를 누르면이 유틸리티로

ASRock Instant Flash 에 액세스할 수 있습니다 .. 이제 이 툴을 시작하여 USB 플래시 드라이브 , 플로피 디스크 또는 하드 드라이브에 새 BIOS 파일을 저장 하면 플로피 디스켓이나 기타 복잡한 플래시 유틸리티를추가로 준비하지 않고 도 몇 번의 클릭만으로도 BIOS 를 업데이트할 수 있습니다 . USB 플래시 드라 이브 또는 하드 드라이브는 FAT32/16/12 파일 시스템을 사용해야 합니다 . 한 국 어Fatal1ty Z77 Professional Series Motherboard

10. 아이폰 / 아이팟 터치 / 아이패드와 같은 Apple 기기들을 더 빠르고 덜제한된

방식으로 충전하려는 경우 , ASRock 이 제공하는 놀라운 솔루션인 ASRock APP Charger 를 이용하십시오 . APP Charger 드라이버를 설치하기만 하면 아이폰이 컴퓨터를 통해서 훨씬 더 빨리 충전되며 충전 속도도최대 40% 더 빨 라집니다 . ASRock APP Charger 는 많은 Apple 기기를 동시에 빨리 충전할

수 있게 하며 , PC 가 대기 모드 (S1), RAM 에 대한 일시 중단 (S3), 최대 절전

모드 (S4) 또는 전원 꺼짐 모드 (S5) 에 들어갈 때도 연속적충전을 지원합니다 . APP Charger 드라이버를 설치하면 그 어느 때보다 더간편하고 빠르게 충전할

ASRock 웹사이트 : http://www.asrock.com/Feature/AppCharger/index.asp

11. 인터넷 브라우저의 새로운 기능인 SmartView 는 가장 많이 방문한 웹사이트 ,

사용자의 검색 기록 , 페이스북 친구 , 실시간 뉴스 피드를 더 개인적인 인터넷 경험을 위한 향상된 보기로 결합하는 IE 용 스마트 시작 페이지입니다 . ASRock 마더보드에만 친구들과 즉시 연락하도록 도와 주는 SmartView 유틸 리티가 탑재되어 있습니다 . SmartView 기능을 이용하려면 OS 버전이 Windows

64 비트이고 브라우저 버전이 IE8 인지 확인하십시오 . ASRock 웹사이트 : http://www.asrock.com/Feature/SmartView/index.asp

12. ASRock XFast USB 는 USB 스토리지 장치 성능을 높여줍니다 . 성능은 장치

의 속성에 따라 다를 수 있습니다 .

13. ASRock XFast LAN 은 더 빠른 인터넷 접속과 아래와 같은 이점을 제공합니

다 . LAN 응용 프로그램 우선순위 결정 : 응용 프로그램 우선순위를 이상적으 로 구성할 수 있고 / 또는 새 프로그램을 추가할 수 있습니다 . 게임 지연 시간 감소 : 온라인 게임 우선순위를 더 높게 설정한 후 게임 지연 시간을 낮출 수있 습니다 . 트래픽 형성 : Youtube HD 비디오를 보면서 동시에 파일을 다운로드 할 수 있습니다 . 데이터의 실시간 분석 : 상태창에서 현재 어떤 데이터 스트림 을 전송 중인지 쉽게 알 수 있습니다 .

14. ASRock XFast RAM 은 F-Stream 에 포함된 새로운 기능입니다 . Windows

OS 32-bit CPU 에서는 사용할 수 없는 메모리 공간을 사용합니다 . ASRock XFast RAM 은 이전에 방문했던 웹사이트의로딩 시간을 단축하며 웹 서핑을 이전보다 더 빠르게 합니다 . 또한 Adobe Photoshop 속도를 5 배 증가 시킵니 다 . ASRock XFast RAM 의 또 다른 장점은 SSD 또는 HDD 의 액세스 빈도를 줄여 수명을 확장 늘입니다 .

15. ASRock Crashless BIOS 로 실패 없이 BIOS 를 업데이트할 수 있습니다 .

BIOS 업데이트 중에 전원 공급이 끊긴 후 전원이 다시 공급되면 ASRock Crashless BIOS 가 자동으로 BIOS 업데이트 과정을 완료합니다 . BIOS 파일 은 USB 디스크의 루트 디렉토리에 위치해야 합니다 . USB2.0 포트만 이 기능

16. VIRTU Universal MVP 에는 동종 최고의 기능을 위해 통합된 GPU 또

는 독립된 GPU 를 가상화하는 Virtu Universal 기술의 기본 기능이 포함 되어 있습니다 . 기능의 저하 없이 시각적 품질을 위해 Virtual Vsync

도 채택했습니다 . HyperFormance 기술의 이점을 추가하여 , VIRTU Universal MVP 는 CPU, GPU 및 디스플레이 사이의 플로우에서 중복 렌 더링 작업을 지능적으로 줄임으로써 게임 성능을 향상시켰습니다 . 한 국 어174 Fatal1ty Z77 Professional Series Motherboard

17. 본 마더보드는 직접 조절 기능을 제공하지만 , 오버 클러킹을 하는것은 권장되

지 않습니다 . 권장하는 CPU 주파수 외에 다른 주파수를 설정 시에는 시스템이 불안정해지거나 , 메인보드와 CPU 의 불량이 발생 할 수 있으므로 가급적 사용

18. 시스템을 다시 시작하기 전에 메인보드 위의 CPU 팬이 정상적으로 동작 또는

장착되어 있는지 확인하여 주십시오 . 고온 방지를 위하여 PC 시스템을 설치할 때 CPU 와 방열판사이에 그리스를 발라 주셔야 합니다 .

19. 콤보 쿨러 옵션 (C.C.O.) 은 3 개의 다른 CPU 쿨러 타입 , 소켓 LGA 775, LGA

1155 와 LGA 1156 을 채택할 수 있는 유연한 옵션을 제공합니다 . 모든 775 와 1156 CPU 팬을 사용할 수 있는 겻은 아닙니다 .

XP / XP 64- 비트 규격에서 지원되지 않습니다 . Intel

Smart Connect 기술 과 Intel

USB 3.0 포트은 Microsoft

64- 비트 / XP / XP 64- 비트 규격에

21. EuP 는 Energy Using Product ( 에너지 사용 제품 ) 의 약어이며 유럽 연합이

완제품 시스템의 전력 소비량을 정의하기 위해 제정한 표준이었습니다 . EuP 에 따르면 , 완제품 시스템의 총 AC 전원은 끄기 모드 상태에서 1.00W 미만이 어야 합니다 . EuP 표준을 충족하려면 EuP 지원 마더보드 및 EuP 지원 전원공 급장치가 필요합니다 . 인텔 (Intel) 의 제안에 따르면 EuP 지원 전원공급장치 는 5V 대기 전력 효율이 100 mA 전류 소비 하에서 50% 보다 높아야 한다는 기 준을 충족해야 합니다 . EuP 지원 전원공급장치를 선택하려면 전원공급장치 제조업체에 자세한 사항을 문의하시기 바랍니다 . 한 국 어Fatal1ty Z77 Professional Series Motherboard

그림은 점퍼를 어떻게 셋업 하는지를 보여줍니다 . 점퍼 캡이 핀 위에 있을 때 , 점퍼는

그림은 3 개의 핀 중 1-2 번 핀이

보여주는 것이며 , 점퍼 캡이 이 두 핀 위에 있음을 보여주는 것입니다 .

CMOS 초기화 (CLRCMOS1, 3 핀 점퍼 ) (4 페이지 , 27 번 항목 참조 )

CLRCMOS1 을 사용하여 CMOS 에 들어 있는 데이터를 삭제할 수 있습니다 . 시스템 매개변수를 삭제하고 기본 설정으로 복원하려면 , 컴퓨터를 끄고 전원 공급장치에서 플러그를 뽑으십시오 . 15 초를 기다린 다음 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락하십시오 . 그러나 BIOS 업데이트

직후에는 CMOS 를 삭제하지 마십시오 . BIOS 를 업데이트하자마자 CMOS 를

삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . CMOS 삭제기본 설정 Clear CMOS Switch는 Clear CMOS 점퍼와 동일한 기능을 갖고

한 국 어176 Fatal1ty Z77 Professional Series Motherboard 시리얼 ATA2 커넥터 4 개의 시리얼 ATA2 (SATA) (SATA2_2_3: 커넥터는 내부 저장 장치용 4 페이지 , 14 번 항목 참조 ) SATA 데이터 케이블을 지원합 (SATA2_4_5: 니다 . 커넥터가 내부 기억 장치 4 페이지 , 15 번 항목 참조 ) 용 SATA 케이블을지원합니다 . 현재의 SATA2 인터페이스는 최고 3.0 Gb/s 의 데이터 전송 속

시리얼 ATA3 커넥터 6 개의 시리얼 ATA3 (SATA3) (SATA3_0_1: 커넥터는 내부 저장 장치용 4 페이지 , 13 번 항목 참조 ) SATA 데이터 케이블을지원합 (SATA3_A1_A2: 니다 . 커넥터가 내부 기억 장치 4 페이지 , 12 번 항목 참조 ) 용 SATA 케이블을 지원합니 (SATA3_A3_A4: 다 . 현재의 SATA3 인터페이스 4 페이지 , 11 번 항목 참조 ) 는 최고 6.0 Gb/s 의 데이터 전송 속도를 지원합니다 . 뒷면 I/O

이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마 세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 !

FDD 콘넥터 (33 핀 FLOPPY1) (4 페이지 , 30 번 항목 참조 ) 참고 : 케이블의 빨간색 줄무늬가 있는 쪽을 커넥터의 1 번 핀에 맞추어

IDE 콘넥터 1 ( 검정 ) (39 핀 IDE1, 4 페이지 , 8 번 항목 참조 ) 파란색은 메인보드에 검정색은 IDE 디바이스에 연결합니다 연결합니다 80 도체 ATA 66/100/133 케이블 참고 : 자세한 사항은 IDE 장치 벤더가 제공하는 사용 설명서를참조하십시오 .Fatal1ty Z77 Professional Series Motherboard

USB 2.0 헤더 본 머더보드에는 I/O 패널에 있

(9 핀 USB_6_7) 는 6 개의 기본 USB 2.0 포트외 (4 페이지 , 24 번 항목 참조 ) 에도 USB 2.0 헤더가 2 개 있습 니다 . 각각의 USB 2.0 헤더는 2 개의 USB 2.0 포트를 지원할 수

(9 핀 USB_8_9) (4 페이지 , 25 번 항목 참조 )

USB 3.0 헤더 I/O 패널에 있는 6 개의 기본적

(19 핀 USB3_6_7) USB 3.0 포트 이외에도 마더보 (4 페이지 , 9 번 항목 참조 ) 드에 1 개의 USB 3.0 헤더가 있 습니다 . 이 USB 3.0 헤더는 2 개 의 USB 3.0 포트를 지원할 수 있

적외선 모듈 헤더 이 헤더는 선택품목인 무선 적외 (5 핀 IR1) 선 송수신 모듈을 지원합니다 . (4 페이지 , 29 번 항목 참조 )

시리얼 ATA(SATA) SATA 데이터 케이블의 임의적

데이터 케이블 인 측을 마더보드의 SATA /

SATA2 / SATA3 하드 디스크 혹은 SATA2 / SATA3 커넥터

시리얼 ATA(SATA) SATA 전원 케이블의 검은 전원 케이블 색끝부분을 드라이브의 전원

커넥터에 연결하십시오 . 그 다음에 SATA 전원 케이블의 흰색 끝을 전원 공급장치의 전원 커넥터에 연결합니다 . 에있는 eSATA3 포트에 HDD

1. High Definition Audio( 고음질 오디오 ) 는 잭 센스 기능을 지원하나 , 제

대로작동하려 면 섀시의 패널 와이어가 HAD 를 지원해야 합니다 . 이 설 명서 및 섀시 설명서의지침 을 따라 시스템을 설치하십시오 .

2. AC’97 오디오 패널을 사용하는 경우 , 이를 아래와 같이 프런트 패널의

오디오헤 더에 설치하십시 오 . A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 , Audio_L (LIN) 을 OUT2_L 에 연결합 니다 . C. Ground (GND) 을 Ground (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 . 이들을 AC’97 오디오 패널에 연결 하지 않아도 됩니다 . E. 앞면 마이크 작동 . Windows

XP / XP 64 비트 OS 의 경우 :

( 앞면 마이크 ) 를 선택합니다 . Windows

( 리코딩 볼륨 ) 을 조정합니다 . 시스템 콘넥터 이 콘넥터는 시스템 전면 패널기 (9 핀 PANEL1) 능을 지원하기 위한 것입니다 . (4 페이지 , 21 번 항목 참조 ) 섀시의 전원 스위치 , 리셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당 에 따라 이헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극 핀

M IC _R ETP RE SE NC E# GND O UT 2_ RM IC 2_ RM IC 2_ LOUT_RET 전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를 하게 (9 핀 HD_AUDIO1) 조절하고 연결할 수 있는 전면 (4 페이지 , 32 번 항목 참조 ) 오디오 인터페이스 입니다 . 내부 오디오 콘넥터 이 콘넥터는 CD-ROM, DVD- (4 핀 CD1)

ROM, TV 튜너 , 또는 MPEG

(CD1: 4 페이지 , 42 번 항목 참조 ) 카드의 사운드 소스로부터 스테레오 입력을 받기 위한

PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스 템을 끄는방법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니

PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있

을 때는 LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는

LED 가 계속 깜박입니다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상

태에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이 브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 .

새시 스피커를 이 헤더에 연결하 (4 핀 SPEAKER 1)

(4 페이지 , 20 번 항목 참조 ) 전원 LED 헤더 시스템 전원 상태를 표시하려면 (3 핀 PLED1) 섀시 전원 LED 를 헤더에 연결 (4 페이지 , 19 번 항목 참조 ) 하십시오 . 시스템 작동 중에는 LED 에 전원이 켜져 있습니다 .

S1/S3 상태에서는 LED 가 계속

깜박입니다 . S3/S4 상태 또는 S5 상태에서는 LED 가 꺼집니 다 ( 전원 꺼짐 ). 섀시 / 전원 팬 커넥터 팬 케이블을 팬 커넥터에 연결하 (4 핀 CHA_FAN1) 고 접지 핀에는 검은색 전선을 (4 페이지 , 26 번 항목 참조 ) 연결하십시오 . CHA_FAN1,

CHA_FAN2 및 CHA_FAN3 은

(3 핀 CHA_FAN2) 팬 제어를 지원합니다 . (4 페이지 , 43 번 항목 참조 ) (3 핀 CHA_FAN3) (4 페이지 , 22 번 항목 참조 ) (3 핀 PWR_FAN1) (4 페이지 , 41 번 항목 참조 ) 한 국 어180 Fatal1ty Z77 Professional Series Motherboard (3 핀 CPU_FAN2) (4 페이지 , 4 번 항목 참조 ) 20 핀 ATX 전원 공급장치 설치 이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 , 종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이 가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 , Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 . ATX 전원 헤더 ATX 전원 공급기를 이 헤더에 (24 핀 ATXPWR1)

(4 페이지 , 7 번 항목 참조 )

ATX 12V 파워 콘넥터 ATX 12V 플러그가 달린 전원

(8 핀 ATX12V1) 공급장치를 이 커넥터에연결해 (4 페이지 , 2 번 항목 참조 ) 야 충분한 전력을 공급할 수 있 습니다 . 그러지 않을 경우 전원 을 켤 수 없습니다 .

비록 본 마더보드는 8- 핀 ATX 12V 전원 연결기를 제공하지만 이것은 여

전히작업할수있습니다 . 만약 전통적인 4- 핀 ATX 12V 전원공급을 채용

하여 4- 핀 ATX 전력을 사용하는경우 , 반드시 전원 공급을 핀 1 과 핀 5 에전원공급을 삽입해야합니다 .

CPU 팬 커넥터 CPU 팬 케이블을 이 커넥터에 (4 핀 CPU_FAN1) 연결하고 흑색 선을 접지 핀에맞 (4 페이지 , 3 번 항목 참조 )

본 머더보드가 4 핀 CPU 팬 ( 저소음 팬 ) 지원을 제공하기는 하지만 팬 속 도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다 . 본 머

더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결

HDMI_SPDIF 헤더 HDMI VGA 카드에 SPDIF 오

(2 핀 HDMI_SPDIF1) 디오 출력을 제공하는 (4 페이지 , 33 번 항목 참조 ) HDMI_SPDIF 헤더는 시스템이 HDMI 디지털 TV/ 프로젝터 / LCD 장치에 연결할 수 있게 합 니다 . HDMI VGA 카드의 HDMI_SPDIF 커넥터를 이 헤 더에 연결하십시오 . SP DI FO UT GN D

전면 USB 3.0 패널의 설치 안내서 전면 USB 3.0 패널을 섀시의 2.5” 드라이브

3 단계 4 단계 1 단계 2 단계 여섯 개의 섀시 나사를 사용하여 프론트 USB 3.0 패널을 드라이브 베이에

번들 프론트 USB 3.0 패널 , 네 개의 나사 , 여섯 개의 섀시 나사를 준비합니다 . 네 개의 HDD 나사를 사용하여 2.5”

HDD/SSD 를 프론트 USB 3.0 패널을

컨넥터 이 콘넥터는 시리얼 포트 모듈을 (9 핀 COM1) (4 페이지 , 31 번 항목 참조 )+ 12V GND + 12V R XTPBM_0 GND

IEEE 1394 헤더 이본 머더보드에는 I/O 패널에

(9 핀 FRONT_1394) 있는 1 개의 기본 IEEE 1394 포 (4 페이지 , 28 번 항목 참조 ) 트외에도 IEEE 1394 (FRONT_1394) 헤더가 1 개 있습니다 . 각각의 IEEE 1394 헤더는 1 개의 IEEE 1394 포 트를지원할 수 있습니다 .182 Fatal1ty Z77 Professional Series Motherboard

이 메인보드에는 세 개의 빠른 스위치 , 즉 전원 스위치 , 리셋 스위치 및 CMOS 삭제 스위치가 있어 , 사용자가 빠르게 시스템을 켜고 끄거나 리셋하고 CMOS 값을 삭제

(RSTBTN)(4 페이지 , 17 번 항목 참조 ) (PWRBTN)(4 페이지 , 16 번 항목 참조 ) 전원 스위치는 빠른 스위치로서 , 사용자가 시스템을 빠르게 켜거 나 끌 수 있습니다 . 리셋 스위치는 빠른 스위치로서 , 사용자가 시스템을 빠르게 리셋

PowerReset 후면 USB 3.0 브래킷의 설치 안내서 USB 3.0 케이블과 후면 USB 3.0 브래킷을 연결합니다. 전면 USB 3.0 패널에서 두 개의 나사를

1 단계 2 단계 후면 USB 3.0 브래킷을 섀시에

후면 USB 3.0 패널에 두 개의 나사를

전면 USB 3.0 케이블을 마더보드의 USB 3.0 헤더(USB3_6_7)에 연결합니다. 5 단계 6 단계Fatal1ty Z77 Professional Series Motherboard

메인보드의 플래쉬 메모리에는 바이오스 셋업 유틸리티가 저장되어 있습니다 . 컴퓨 터를 사용하실 때 , “자가진단 테스트”(POST) 가 실시되는 동안 <F2> 또는 <Del> 키를 눌러 바이오스 셋업으로 들어가세요 ; 만일 그렇게 하지 않으면 POST 는 테스 트 루틴을 계속하여 실행할 것입니다 . 만일 POST 이후 바이오스 셋업을 하기 원하 신다면 ,<Ctl>+<Alt>+<Delete> 키를 누르거나 , 또는 시스템 본체의 리셋 버튼을 눌러 시스템을 재 시작하여 주시기 바랍니다 . 바이오스 셋업 프로그램은 사용하기 편 하도록 디자인되어 있습니다 . 각 항목은 다양한 서브 메뉴 표가 올라오며 미리 정해 진 값 중에서 선택할 수 있도록 되어 있습니다 . 바이오스 셋업에 대한 보다 상세한 정 보를 원하신다면 보조 CD 안의 포함된 사용자 매뉴얼 (PDF 파일 ) 을 따라 주시기 바

이 메인보드는 여러 가지 마이크로소프트 윈도우 운영 체계를 지원합니다 : 7/7 64 비트 /Vista

64 비트 /XP/XP 64 비트 . 메인보드에 필요한 드라이버 와 사용자 편의를 위해 제공되는 보조 CD 는 메인보드 의 기능을 향상시켜 줄 것입니

다 . 보조 CD 를 사용하여 시작하시려면 , CD-ROM 드라이브에 CD 를 넣어주시기 바

랍니다 . 만일 고객님의 컴퓨터가 “AUTORUN” 이 가능하다면 자동으로 메인 메 뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지

않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을

더블 클릭하여 주시기 바랍니다 . (D:

ASSETUP.EXE, D: 는 CD-ROM 드라이브 )

CMOS 삭제 스위치는 빠른 스위 치로서 , 사용자가 CMOS 값을 빠르게 삭제할 수 있습니다 . CMOS 삭제 스위치 (CLRCBTN) (5 페이지 , 18 번 항목 참조 )184 Fatal1ty Z77 Professional Series Motherboard ASRockからのお知らせ
