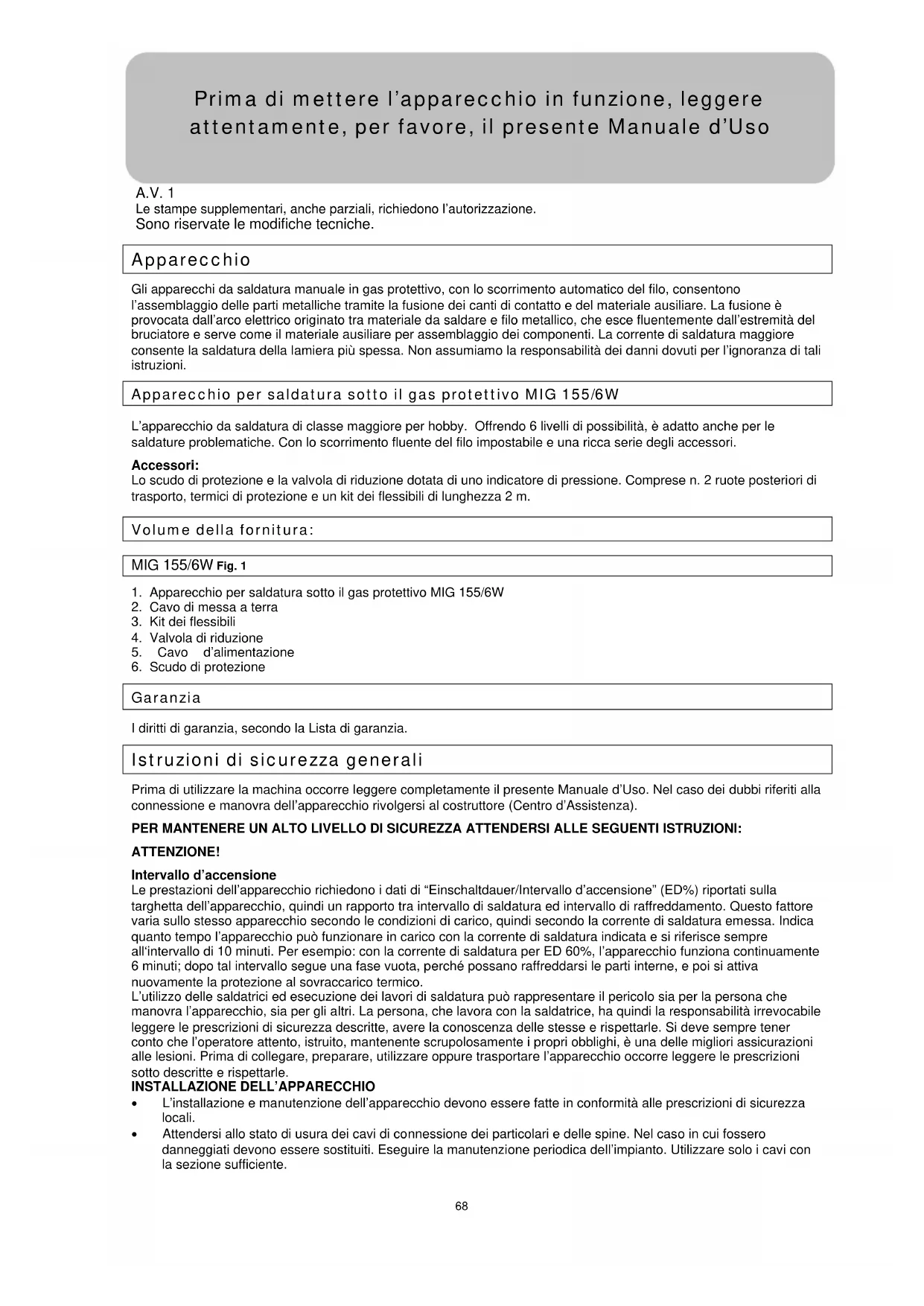

1. Apparecchio per saldatura sotto il gas protettivo MIG 155/6W

2. Cavo di messa a terra

3. Kit dei flessibili

4. Valvola di riduzione

5. Cavo d’alimentazione

6. Scudo di protezione

Garanzia I diritti di garanzia, secondo la Lista di garanzia. Istruzioni di sicurezza generali Prima di utilizzare la machina occorre leggere completamente il presente Manuale d’Uso. Nel caso dei dubbi riferiti alla connessione e manovra dell’apparecchio rivolgersi al costruttore (Centro d’Assistenza). PER MANTENERE UN ALTO LIVELLO DI SICUREZZA ATTENDERSI ALLE SEGUENTI ISTRUZIONI: ATTENZIONE! Intervallo d’accensione Le prestazioni dell’apparecchio richiedono i dati di “Einschaltdauer/Intervallo d’accensione” (ED%) riportati sulla targhetta dell’apparecchio, quindi un rapporto tra intervallo di saldatura ed intervallo di raffreddamento. Questo fattore varia sullo stesso apparecchio secondo le condizioni di carico, quindi secondo la corrente di saldatura emessa. Indica quanto tempo l’apparecchio può funzionare in carico con la corrente di saldatura indicata e si riferisce sempre all‘intervallo di 10 minuti. Per esempio: con la corrente di saldatura per ED 60%, l’apparecchio funziona continuamente 6 minuti; dopo tal intervallo segue una fase vuota, perché possano raffreddarsi le parti interne, e poi si attiva nuovamente la protezione al sovraccarico termico. L’utilizzo delle saldatrici ed esecuzione dei lavori di saldatura può rappresentare il pericolo sia per la persona che manovra l’apparecchio, sia per gli altri. La persona, che lavora con la saldatrice, ha quindi la responsabilità irrevocabile leggere le prescrizioni di sicurezza descritte, avere la conoscenza delle stesse e rispettarle. Si deve sempre tener conto che l’operatore attento, istruito, mantenente scrupolosamente i propri obblighi, è una delle migliori assicurazioni alle lesioni. Prima di collegare, preparare, utilizzare oppure trasportare l’apparecchio occorre leggere le prescrizioni sotto descritte e rispettarle.

INSTALLAZIONE DELL’APPARECCHIO

• L’installazione e manutenzione dell’apparecchio devono essere fatte in conformità alle prescrizioni di sicurezza locali.

• Attendersi allo stato di usura dei cavi di connessione dei particolari e delle spine. Nel caso in cui fossero danneggiati devono essere sostituiti. Eseguire la manutenzione periodica dell’impianto. Utilizzare solo i cavi con la sezione sufficiente. Prima di mettere l’apparecchio in funzione, leggere attentamente, per favore, il presente Manuale d’Uso A.V. 1 Le stampe supplementari, anche parziali, richiedono l’autorizzazione. Sono riservate le modifiche tecniche. 68• Il cavo di messa a terra collegare più vicino al posto di lavoro.

• In nessun caso utilizzare l’apparecchio nell’ambiente umido. Assicurare che l’area circostante alla saldatura sia asciutta, idem tutti oggetti presenti in tal zona, compresa la saldatrice propria.

PROTEZIONE PERSONALE E PROTEZIONE DEI TERZI

Durante il processo di saldatura origina la radiazione ed il calore; è quindi necessario assicurare l’utilizzo degli adatti mezzi di protezione personale ed adottare le misure per la protezione propria e dei terzi. Mai far subire se stesso né altre persone gli effetti dell’arco elettrico oppure del metallo caldo senza la protezione necessaria. Assicurare l’aspirazione dei fumi, oppure la ventilazione efficace della zona di lavoro. MISURE DI PREVENZIONE ALL’INCENDIO ED ESPLOSIONE Le particelle calde della scoria e le scintille possono provocare l’incendio. L’incendio e l‘esplosione rappresentano un altro pericolo. Questo può essere pervenuto mantenendo le seguenti prescrizioni:

• Non utilizzare l’apparecchio in vicinanza immediata ai materiali facilmente infiammabili, ad es. legno, segatura, vernici, diluenti, benzina, petrolio, gas-metano, acetilene, propano e materiali simili; tali devono essere eliminati dalla zona di lavoro e dalla sua circostanza, oppure protetti sufficientemente alle scintille.

• Come la misura di spegnimento dell’incendio è indispensabile avere sempre pronto in vicinanza un estintore adatto.

• Non eseguire le saldature oppure tagli sui contenitori e/o tubi chiusi.

• Non eseguire le saldature oppure i tagli sui contenitori e/o tubi aperti quando contengono, oppure hanno contenuto, i materiali che potrebbero esplodere per effetto del calore e/o umidità, oppure provocare le altre reazioni pericolose.

INSTALLAZIONE DELLA SALDATRICE

In installazione della saldatrice devono essere rispettate le seguenti prescrizioni:

• L’operatore deve avere l’accesso libero ai dispositivi di manovra ed ai collegamenti dell’apparecchio.

• Non è adatta l’installazione dell’apparecchio nei locali stretti. E’ molto importante la ventilazione sufficiente della saldatrice. Evitare l’installazione negli ambienti molto polverosi oppure sporchi, dove l'impianto potrebbe aspirare la polvere e/o corpi estranei.

• L’apparecchio (cavi compresi) non deve costituire l’ostacolo per i passanti, né impedire al lavoro delle altre persone.

• La saldatrice può essere utilizzata solo appoggiata sul suolo piano e con la bombola di gas correttamente assicurata. Comportamento nel caso d’emergenza Adottare le misure di pronto soccorso relative al tipo della lesione e rivolgersi rapidamente al medico qualificato. Portare il colpito in calma e proteggerlo agli altri detrimenti. Indicazioni sull’apparecchio Spiegazione dei simboli Sono riportati nel presente Manuale d’Uso, oppure applicati sull’apparecchio, i seguenti simboli: Sicurezza del prodotto: Prodotto è conforme alle relative norme CE Divieti: Divieto generale (unito con altro pittogramma) Divieto di fiamma libera, della luce non protetta e del fumare Vietato tirare il cavo Non utilizzare in pioggia Avviso: Avviso/attenzione Avviso alla pericolosa tensione elettrica Avviso –pericolo d’inciampata Avviso ai gas nocivi per la salute Avviso alle superfici calde Direttive: Utilizzare la calzatura di protezione Usare i guanti di protezione Utilizzare la tuta di protezione Utilizzare lo scudo di protezione della faccia Prima di aprire, sconnettere la spina Prima dell’uso leggere il Manuale d’Uso 69Tutela dell’ambiente: Smaltire i rifiuti in modo corretto Il materiale d’imballo di cartone può essere consegnato al Centro di raccolta predisposto a tal scopo Gli apparecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati Imballi Proteggere all’umidità Orientare l’imballo verso alto Attenzione - fragile Dati tecnici: Allacciamento alla rete Peso 230 V 400 V Specifico per il prodotto Trasformatore di saldatura Protezione della rete Termico Uso in conformità alla destinazione La saldatrice per le saldature in gas protettivo, destinata all’assemblaggio del ferro – metalli a caldo tramite la fusione dei canti ed applicazione del materiale ausiliare. Nel caso dell’ignoranza sia delle istituzioni derivanti dalle prescrizioni generalmente vigenti, sia delle istituzioni contenute nel presente Manuale, il costruttore non può assumere la responsabilità dei danni. Pericoli residuali e misure di protezione Pericoli residuali meccanici Pericolo Descrizione Azioni di protezione Pericolo residuale Impalatura, puntura La mani possono essere puntate del filo. Utilizzare i guanti di protezione, tenere le mani in distanza sicura dall’uscita del filo. Spruzzo dei liquidi Le gocce formate durante la saldatura possono causare le bruciature. Utilizzare la tuta di protezione e lo scudo. Pericoli residuali elettrici Pericolo Descrizione Azioni di protezione Pericolo residuale Contatto elettrico diretto Contatto elettrico diretto con le mani umide può causare la folgorazione. Evitare il contatto con le mani umide e rispettare la messa a terra adatta. Pericoli residuali del calore Pericolo Descrizione Descrizione Pericolo residuale Ustioni, geloni Contatto con la canna e con pezzo da lavorare può provocare la bruciatura. Terminato lavoro, far prima raffreddare la canna e pezzo lavorato. Utilizzare i guanti di protezione. 70Pericolo di radiazione Pericolo Descrizione Azioni di protezione Pericolo residuale Luce infrarossa visibile ed ultraviola L’arco elettrico emette la radiazione infrarossa ed ultraviola. Utilizzare lo scudo, la tuta ed i guanti di protezione adatti. Minaccia dai materiali lavorati e dalle altre sostanze Pericolo Descrizione Azioni di protezione Pericolo residuale Contatto, inalazione Una durevole respirazione dei gas da saldatura può essere nociva per la salute. Durante lavoro utilizzare un impianto d’aspirazione oppure lavorare nei locali ben ventilati. Evitare la respirazione diretta dei gas. Fiamma, esplosione La scoria calda e/o le scintille possono costituire la causa dell’incendio. Mai lavorare con l’apparecchio negli ambienti, dove può originarsi facilmente l’incendio. Altri pericoli Pericolo Descrizione Azioni di protezione Pericolo residuale Scivolo, inciampata oppure caduta delle persone Cavi e flessibili possono rappresentare la causa delle inciampate e delle cadute. Mantenere l’ordine nella zona di lavoro. Smaltimento Le istruzioni per lo smaltimento sono riportate nei pittogrammi che sono applicati sull’apparecchio oppure sull’imballo. La descrizione dei singoli significati riporta il capitolo "Indicazioni sull’apparecchio”. Requisiti all'operatore L’operatore è obbligato, prima di usare l’apparecchio, leggere attentamente il Manuale d’Uso. Qualifica Oltre le istruzioni dettagliate del professionista, per uso dell’apparecchio non è necessaria alcuna qualifica speciale. Età minima Con apparecchio possono lavorare solo le persone che hanno raggiunto 18 anni. L’eccezione rappresenta lo sfruttamento dei minorenni per lo scopo dell’addestramento professionale per raggiungere la pratica sotto controllo dell‘istruttore. Istruzioni Utilizzo della macchina richiede solo le istruzioni adeguate del professionista. Non sono necessarie le istruzioni speciali. Dati tecnici

Tensione 230 V Frequenza 50 Hz Max. potenza della rete 5,7 kVA Fusibile 16 A Tensione di funzione a bianco 48 V Gamma di regolazione 25-130 A Intervallo d’accensione 130 A ~ 10 % 75 A ~30 % Max. Diametro del filo 0,6-1,0 mm Classe d’isolamento H Tipo di protezione IP 21 S Livelli del cambio 6 Peso cca 25 kg Cod. ord. 20072 71Trasporto e stoccaggio Attenzione: L’apparecchio può essere utilizzato e conservato solo posizionato piano (suolo piano). Rispettare i simboli applicati sull’imballo. Assicurare che la bombola di gas sia ben fissa e chiusa. Montaggio e prima messa in funzione Gruppo da montaggio 1 – montaggio delle ruote e dei piedi: Fig. 2, Fig. 3, Fig. 4, Fig. 5 Gruppo da montaggio 2 - montaggio della maniglia sull’apparecchio: Fig. 6 Gruppo di montaggio 3 – installazione della bombola di gas: Fig. 7, Fig. 8 Gruppo da montaggio 4 – assemblaggio dello scudo: Fig. 9, Fig. 10 Istruzioni di sicurezza per prima messa in funzione Fig. 11

1. Casco con scudo da saldatore

2. Grembiule da saldatore

3. Guanti da saldatore

• Badare all’assicurazione sufficiente della connessione elettrica.

• Utilizzare gli indumenti prescritti (fig. 11).

• Assicurare che nella portata di lavoro e/o nella zona pericolosa non siano alcune altre persone.

• Verificare che nella zona di lavoro non siano presenti materiali infiammabili.

• Inserire la spina all’apposita presa; la presa deve essere protetta del fusibile oppure dell’interruttore FI.

• Il cavo e le eventuali prolunghe devono avere la sezione uguale.

• ATTENZIONE! La sicurezza elettrica è garantita, solo nel caso della corretta connessione dell'apparecchio al dispositivo di messa a terra efficiente, in conformità alle prescrizioni vigenti per gli impianti elettrici.

• Controllare che la tensione di rete disponibile e la frequenza corrispondono alle indicazioni riportate sulla targhetta dell’apparecchio. Procedura Durante il montaggio delle singole parti procedere secondo l’ordine indicato. Mantenere l'ordine corretto delle parti da montare di cui la figura. L’apparecchio non è ancora funzionante. Aprire il flusso del gas con la pressione di 5-7 l/min. Proteggere l’uscita del gas ai colpi del vento. E‘ necessario inoltre rispettare ancora le seguenti informazioni: I primi gradi del selettore 1-2 servono alle saldature delle lamiere sottili, gli altri gradi invece per le lamiere di spessore più grande. In ogni cambio del grado con il selettore occorre impostare anche la velocità di scorrimento del filo. Nel caso di formazione della goccia sull’estremità del filo, la velocità di scorrimento dello stesso deve essere aumentata; se invece si sente la pressione del filo contro il flessibile, la velocità deve essere diminuita. Siccome i pezzi appena saldati sono troppo caldi, occorre utilizzare sempre le pinze per manipolazione ed eliminazione dei depositi sull'estremità della canna. Acceso l’arco elettrico, tenere la canna in angolo di cca 30° rispetto all’asse verticale. Inserimento del filo da saldatura Fig. 12

1. Aprire il coperchio superiore della saldatrice e bloccarlo con perno di sicurezza.

2. Inserire la bobina del filo da saldatura in modo che il filo possa essere inserito all’alimentatore.

Avvertenza: Attendersi a che il filo dalla bobina non si svolge e che l'estremità dello stesso sia dritta, senza le sfilature. La resistenza della bobina può essere regolata agendo sul dado di bloccaggio nel centro.

5) Controllare che le scanalature sulla puleggia dell’avanzamento del filo corrispondono al diametro del filo; nel caso

di necessità ruotare la maniglia girevole (fig. 13 – B) nel senso antiorario, estrarre la puleggia ed inserirla alla scanalatura giusta. Posizionare adesso la staffa (fig. 13 – F) e serrare il bottone girevole (fig. 13 – A), finché il filo si avvolga uniformemente. Se il filo si sfila ancora dalla puleggia, serrare ancora il bottone. Attenzione: Non serrarlo troppo forte, altrimenti la pressione eccessiva sulla puleggia potrebbe causare i danni sul motore d’avanzamento del filo.

6) Accendere quindi la saldatrice.

7) Assicurata l'esecuzione di tutte misure di sicurezza ruotare il selettore (fig. 21/1) alla posizione 1 e la regolazione dell’avanzamento del filo (fig. 21/2) alla posizione 1. 8) Togliere la canna di gas e d’aria e premendo l’interruttore a pressione sul flessibile far uscire il filo (flessibile teso, fig. 18). Rimontare la canna di gas e d’aria.

9) Impostare la quantità richiesta del gas agendo sulla valvola della bombola di gas.

Consiglio: (filo 0,6 mm → 6 l/h); (filo 0,8 mm → 8 l/h); (filo 1,0 mm → 10 l/h).

10) L’apparecchio è pronto alla saldatura.

72corretto scorretto Fig. 15 Informazioni generali sulla saldatura nel gas protettivo Il campo principale dell’uso è nelle officine, utilizzo universale, adatta sia per le lamiere sottili, sia per i materiali più robusti. Vale la regola che: dei più livelli di saldatura dispone l’apparecchio, migliore è lo sfruttamento dello stesso nella lavorazione delle lamiere. Accessori necessari: miscela di gas CO

/Argon, filo da saldatura, scudo da saldatore, valvola di riduzione. E’ adatto anche per allumina e l’acciaio VA bonificato usando il gas e filo giusti. (Argon puro/filo VA/filo d’allumina), potenziometro. Manovra MIG 155/6W Fig. 13

1. Impostazione dei livelli di saldatura

2. Impostazione d'avanzamento del filo

3. Attacco del flessibile

4. Attacco del morsetto di messa a terra

5. Presa di collegamento alla rete

6. Spia di controllo termici

7. Spia di controllo funzionamento

Istruzioni di sicurezza per la manovra

• Utilizzare l’apparecchio solo dopo aver letto attentamente il Manuale d’Uso.

• Rispettare tutte avvertenze di sicurezza contenute nel Manuale.

• Comportarsi con cura verso le altre persone.

• Attenzione!!! Mai utilizzare il filo da saldatura che presenta la corrosione. Manuale step by step La zona da saldare deve essere pulita dalla ruggine e dalla vernice. Utilizzare in ogni caso lo scudo da saldatore, la tuta ed i guanti di protezione adatti. L’angolo di posizione della canna rispetto al pezzo lavorato dovrebbe essere cca 30 gradi.

1. Rettificare fin lucido una vasta zona lungo il giunto da saldare e nel punto d’attacco del morsetto di messa a terra.

2. Attaccare il morsetto di messa a terra nel punto preparato sul pezzo da lavorare.

3. Impostare i parametri della saldatrice secondo la tabella per le saldature (cap. 3).

4. Impostare la quantità richiesta del gas agendo sulla valvola della bombola di gas.

5. Consiglio: (filo 0,6 mm → 6 l/h); (filo 0,8 mm → 8 l/h); (filo 1,0 mm → 10 l/h).

6. Indossata la tuta di protezione completa, MPP compresi, è possibile procedere alla saldatura.

Consiglio: Prima di cominciare proprio lavoro eseguire una saldatura di prova per verificare l’impostazione ottimale della saldatura ed ottenere così un ottimale risultato. Fig. 16 I parametri di saldatura sono correttamente impostati nel caso che si sente un rumore uniforme ed il giunto di saldatura presenta la buona fusione del materiale; è abbastanza piatto. Consigli per la saldatura Guasto Causa e rimozione Esempio Il pezzo da lavorare è storto

1. Cattiva preparazione del giunto

2. Raddrizzare i canti e fissare per la saldatura

Sporgenza della saldatura

1. Tensione di marcia a vuoto troppo piccola

2. Velocità di saldatura troppo bassa

3. Angolo d’avvicinamento della canna scorretto

4. Filo troppo grande

Strato del metallo sottile

1. Velocità di saldatura troppo alta

2. Tensione per la velocità della saldatura troppo piccola

Le saldature sembrano ossidate

1. Saldare a pozzo con arco elettrico lungo

2. Impostare la tensione

3. Filo non dritto oppure troppo sporgente dalla guida del filo

4. Errata la velocità d’avanzamento del filo

Fusione della base insufficiente

1. Distanza non uniforme oppure insufficiente

2. Angolo d’avvicinamento della canna scorretto

3. Tubo guida-filo usurato

4. Velocità d’avanzamento del filo troppo bassa oppure la velocità

della saldatura 73Saldatura abbassata

1. Velocità d’avanzamento del filo troppo alta

2. Angolo d’avvicinamento della canna scorretto

3. Distanza troppo grande

La zona da saldare deve essere pulita dalla ruggine e dalla vernice. La canna viene scelta secondo le caratteristiche del materiale. Consigliamo provare prima la potenza della corrente su un pezzo di scarto. Guasti – Cause - Rimozione Guasto Causa Rimozione Salta la corrente di saldatura

1. Intervento del termico per causa di

1. Raffreddato il trasformatore, il termico si reseta

automaticamente (dopo cca 10 minuti; attenzione all’ED!) Corrente di saldatura non è disponibile. Interruttore di protezione e/o RCD aperto.

1. Fusibile di rete disinserito 1. Far controllare il fusibile

2. Chiudere l’interruttore di protezione

Corrente di saldatura non è disponibile.

1. Cattivo contatto tra morsetto di messa a

terra e pezzo da saldare

2. Difetto nel cavo di messa a terra oppure

nella linea di messa a terra

3. Difetto nel condotto della canna

1. Pulire e rettificare la zona da saldare e la

superficie del pezzo

2. Riparare e/o sostituire cavo di messa a terra

3. Riparare e/o sostituire la canna

Motore d’avanzamento del filo non funziona, LED accesa

1. Fusibile bruciato

2. Corona dentata difettosa oppure bloccata

1. Sostituire il fusibile 2A

2. Sostituire la corona dentata

3. Sostituire il motore (contattare il Centro

d’Assistenza) Motore d’avanzamento del filo non lavora, le pulegge ruotano.

1. La pressione sulla puleggia mal impostata

2. Ugello della canna sporco; polvere etc.

3. Canna di gas difettosa

5. Anima di guida-filo sporca o danneggiata

1. Impostare la pressione corretta sulle pulegge

2. Pulire il tubo dell’apparecchio utilizzando il

compressore; s’è troppo sporco, sostituirlo.

3. Sostituire l’ugello di gas e controllare la punta.

4. Controllare la pressione della puleggia, regolarla

5. Pulire con aria compressa, eventualmente far

sostituire il flessibile. Avanzamento del filo non uniforme

1. Sporcizia sulla guida-filo; Canna di gas

difettosa oppure usurata

2. Ugello di gas intasato

3. Guida-pulegge d’avanzamento del filo è

impedita dell’ostacolo.

4. Guida-pulegge d’avanzamento del filo è

2. Sostituire l’ugello di gas oppure tubo di contatto.

3. Pulire oppure sostituire l’ugello di gas.

6. Impostare la giusta tensione del filo.

Arco elettrico continua a bruciare

1. Scorretta regolazione della velocità del filo

2. Impurità nella zona da saldare

3. Canna di gas difettosa oppure usurata

1. Regolare la velocità secondo i sistemi consigliati.

2. Pulire oppure lucidare la superficie da saldare.

3. Sostituire l’ugello di gas e controllare la punta.

Giunto saldato è poroso

2. Porta-ugello è intasato

3. Materiale irruginito oppure umido

4. Canna troppo distante oppure in angolo con

punto da saldare errato.

1. Aprire il gas e regolare l'afflusso.

2. Pulire oppure sostituire l’ugello di gas.

3. Trattare appositamente la zona da saldare oppure

aumentare l’afflusso di gas.

4. Pulire oppure lucidare il materiale.

5. La distanza tra canna di gas e pezzo lavorato deve

essere 8-10 mm e l’angolo deve essere 30°.

6. Controllare il flessibile di gomma, raccordo e

montaggio del kit dei flessibili. – Premere l’ugello di gas alla posizione giusta. Filo da saldatura si ferma in vicinanza alla canna d’aria

1. Canna d’aria usurata.

2. Filo da saldatura piegato.

2. Controllare la pressione della puleggia.

3. Rispettare le istruzioni per la velocità

d’avanzamento del filo. Pressione di saldatura non regolare

1. Filo da saldatura bloccato sulla bobina. 1. Controllare e regolare eventualmente la pressione

di tensione della puleggia. Penetrazione insufficiente

1. Corrente di saldatura troppo bassa.

2. Arco elettrico troppo lungo.

1. Aumentare la corrente di saldatura ed

avanzamento del filo.

2. Tenere il flessibile vicino al pezzo lavorato.

Penetrazione troppo forte

1. Corrente di saldatura troppo alta.

3. La distanza tra ugello e pezzo da lavorare deve

essere 8-10 mm. 74Ispezione e manutenzione Manutenzione del kit dei flessibili Per assicurare la perfetta funzione dei flessibili si richiede la manutenzione periodica. L’ugello di gas deve essere trattato periodicamente dello spray di protezione per gli ugelli e pulito all’interno dalle impurità. Per tal caso occorre eseguire i seguenti eventi (vedi fig. 26):

1. Togliere l’ugello (1) tirandolo in avanti.

2. Pulire l’ugello dai depositi formatisi dalla scoria da saldatura.

3. Trattarla dello spray di protezione per gli ugelli.

4. L’ugello irruginito deve essere sostituito.

Manutenzione dell’ugello d’aria Per tal caso occorre eseguire i seguenti eventi (vedi fig. 26):

1. Togliere l’ugello (1) tirandolo in avanti.

2. Svitare l’ugello d’aria (2).

3. Controllare che il foro, dove passa il filo, non è troppo largo; sostituirlo eventualmente prima di rimontaggio.

4. Premere il pulsante sul flessibile in modo che il filo esca, poi rimontare l’ugello d’aria.

Manutenzione del porta-ugello Fig. 16 Per tal caso occorre eseguire i seguenti eventi (vedi fig. 26):

1. I fori d’uscita di gas possono essere leggermente intasati; in tal caso occorre smontare l’ugello di gas tirandolo

3. svitare il collettore di gas (3) e sostituirlo di uno nuovo.

Istruzioni di sicurezza per ispezioni e manutenzione. Solo l’apparecchio periodicamente mantenuto e curato può diventare un aiutante fidabile. La cura e manutenzione insufficienti possono costituire la causa degli infortuni e delle ferite improvvisi. Programma delle ispezioni e della manutenzione Intervallo di tempo Descrizione Altri dettagli eventuali Periodicamente

• Manutenzione del kit dei flessibili (soffio e pulizia dell’anima di guida-filo, della puleggia d’avanzamento del filo, dell’ugello di gas e del collettore del gas) Ricambi
