TRIBAR 400 IR - Illuminazione Cameo - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo TRIBAR 400 IR Cameo in formato PDF.
| Marca | Cameo |
| Modello | TRIBAR 400 IR |
| Tipo di prodotto | Barra LED professionale |
| Categoria | Illuminazione scenica |
| Dimensioni (L x A x P) | 1007 x 65 x 65 mm |
| Peso | 2,8 kg |
| Tensione di alimentazione | 100-240 V, 50/60 Hz |
| Consumo elettrico | 75 W |
| Fusibile | T1AL / 250V |
| Numero di LED | 24 |
| Tipo di LED | RGB 3 W |
| Angolo del fascio | 20° (beam), 36° (field) |
| Connettori DMX | Ingresso XLR 3 poli maschio, uscita XLR 3 poli femmina |
| Connettori di alimentazione | Ingresso e passaggio IEC (Power Out max 3A) |
| Modalità DMX | 2, 3, 9, 12 canali |
| Modalità operative | DMX, Master/Slave, Auto, Comando musicale, Programmi interni |
| Telecomando | Infrarossi (portata 8 m) |
| Raffreddamento | A convezione naturale |
| Materiale del corpo | Metallo |
| Colore | Nero |
| Temperatura operativa | 0 °C a 40 °C |
| Umidità relativa | < 80 % (senza condensa) |
| Dotato di | Telecomando a infrarossi, staffa di montaggio |
| Pulizia | Usare un panno asciutto |
| Garanzia | Consultare il sito Adam Hall |
Domande frequenti - TRIBAR 400 IR Cameo
Domande degli utenti su TRIBAR 400 IR Cameo
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Illuminazione in formato PDF gratuitamente! Trova il tuo manuale TRIBAR 400 IR - Cameo e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TRIBAR 400 IR del marchio Cameo.
MANUALE UTENTE TRIBAR 400 IR Cameo
MISURE PRECAZIONALI 43-44
INTRODUZIONE 44
CONNECTIONI, ELEMENTI DI COMANDO E VISUALIZAZIONE 45
UTILIZZ0 46-47
UTILIZZO CON TELECOMANDO A INFRAROSSI 47-48
INSTALLAZIONE E MONTAGGIO 48
TECNOLOGIA DMX 49
DATI TECNICI 50
Questo dispositivo è stato sviluppato e prodotto in conformità con elevati standard qualitativi che ne garantisco il regolare funzionamento per molti anni. Leggete attendentamente questo manuale d'uso per utilizzato al meglio il vostro nuovo prodotto Cameo Light. Per maggiori informazioni su Cameo Light consultare la nostra pagina Web WWW.CAMEOLIGHT.COM.

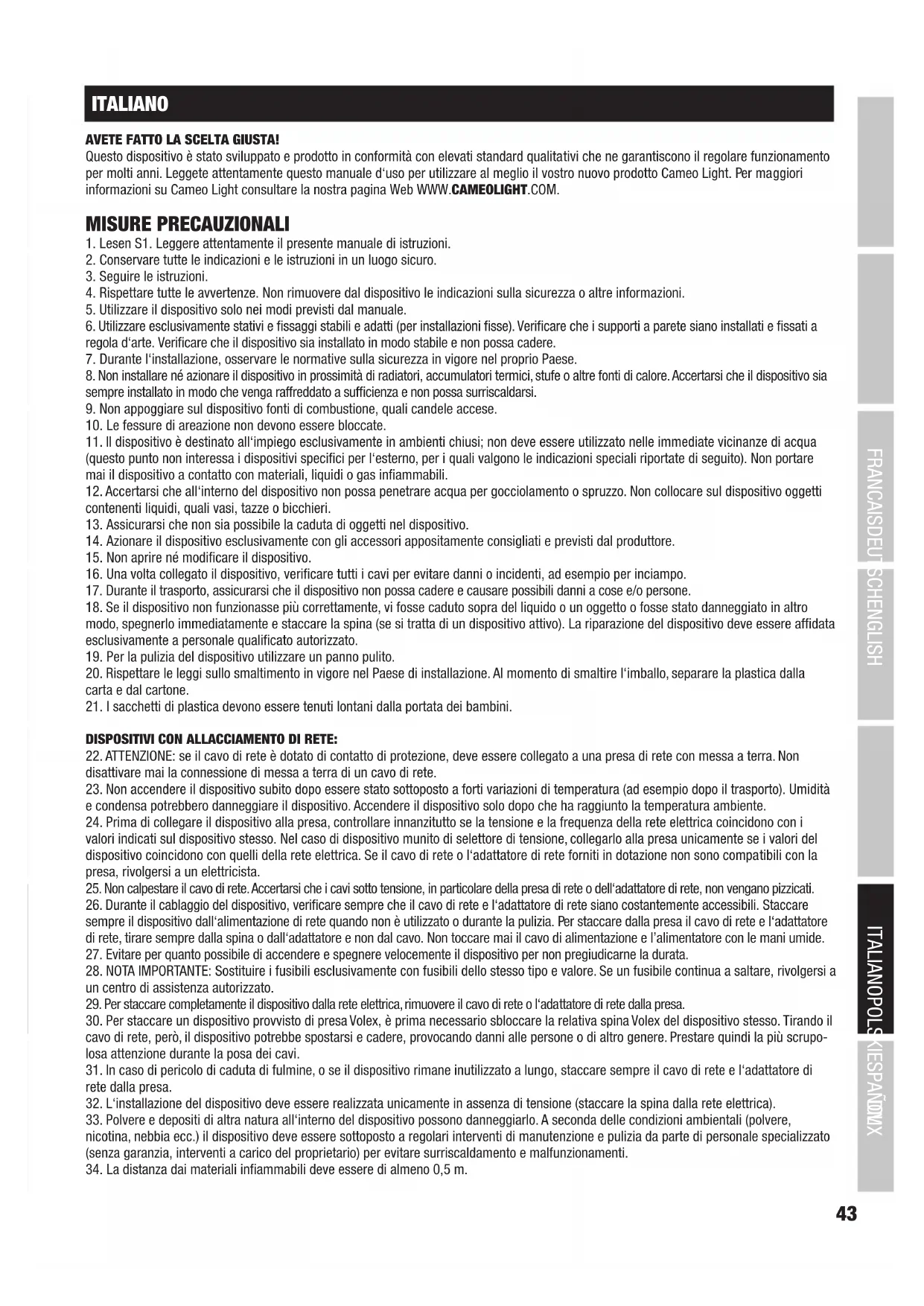

MISURE PRECAUZIONALI
- Lesen S1. Leggere attentamente il presente manuale di istruzioni.
- Conservare tutte leindicazioni e leistruzioni in un luogo sicuro.
- Seguire le istruzioni.
- Rispettare tutte le avertenze. Non rimuovere dal dispositiivo leindicazioni sulla sicurezza o altre informazioni.
- Utilizzato il disposativo solo nei modi previsti dal manuale.
- Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
- Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.
- Non installare ne azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficientia e non possa surriscaldarsi.
- Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
- Le fessure di areazione non devono essere bloccate.
- Il dispositorio è destinato all'impiego esclusivamente in ambienti chiusi; non deve essere utilizzato nelle immeditate vicinanze di acqua (questo punto non interessà i dispositorii specifici per l'esterno, per i quali valgono leindicazioni speciali riportate di seguito). Non portare mai il dispositorio a contatto con materiali, liquidi o gas infiammabili.
- Accertarsi che all'internalo del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggett i contenti liquidi, quali vasi, tazze o bicchieri.
- Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.
- Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
- Non apriere né modificare il dispositivo.
- Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
- Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
- Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggett o fosse stato danneggiato in altri modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.
- Per la pulizia del disposativo utiliserune panno pulito.
- Rispettare le leggi sullo smaltimento in vigore nel Paese di installatione. Al momento di smaltire I'imballo, separare la plastica alla carta e dal cartone.
- I sacchetti di plastica devono essere tenuti lontani alla portata dei bambini.
DISPOSITIVI CON ALLACCIAMENTO DI RETE:
- ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
- Non accendere il dispositivo subito dopo essere stata sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo après che ha raggiunto la temperatura ambiente.
- Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.
- Non calpistare il cavo di rete. Accertarsi che i cavi sono tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
- Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costamente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare alla presa il cavo di rete e l'adattatore di rete, tirare sempre nella spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.
- Evitare per quanto possibile di accendere e spegnere velocimento il dispositivo per non preguidicarme la durata.
- NOTE IMPORTANTE: Sostituire i fusibili escludamente con fusibili dello stesso tipo e valore. Se un fusibile continua a salute, rivolgersi a un centro di assistenza autorizzato.
- Per staccare complemente il dispositivo alla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete alla presa.
- Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, perché, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persono o di altre genere. Prestare quando la più scrupolo sa attenzione durante la posa dei cavi.
- In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete alla presa.
- L'installation del disposito deve essere realizzata unicamente in assenza di tensione (staccare la spina alla rete elettrica).
- Polvere e depositi di altra natura all'interno del dispositivo posso nanneggiarlo. A seconda delle condizioni ambientali (polvere, nicotina, nebbia ecc.) il dispositivo deve essere sottomosto a regolari interventi di manutenzione e pulizia da parte di personale specializzato (senza garanzia, interventi a carico del proprietario) per evitare surriscaldamento e malfunzionamenti.
-
La distanza dai materiali infiammabili delve essere di almeno 0,5 m.
-
I cavi di rete utilizzati per l'alimentazione elettrica di più dispositiivi devono avera una sezione di almeno 1,5mm^2 . I cavi impiegati nell'Unione Europea devono essere di tipo H05VV-F o simile. Adam Hall offre cavi idonei. Tali cavi consentono di collegare più dispositiivi alla presa di uscita POWER OUT di un appearechio alla presa POWER IN di un altro dispositivo. La potenza assorbita complessivamente da tutti i dispositiivi non deve superare il valore indicato (v. stampigliatura sul dispositivo stesso). Aver cura di Maintainere i cavi di rete quando più possibile corti.

ATTENZIONE:
non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'interno del dispositorio non contiene parti che possono essere riparate o sottomposte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale qualificato.

Il triangolo equilatero con il significolo del lampo segnala la presenza di tensioni pericolose non isolate all'interno dell'apparecchio che possono causare scosse elettriche.

II triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Avertimento! Questo significato indica superfici calde. Alcune parti della cassa potrebbero scaldarsi durante l'impio. Dopo aver usato l'apparecchiatura, lasciarla raffreddare per almeno 10 minuti prima di toccarla o trasportarla.
ATTENZIONE! PRODOTTI AUDIO con LIVELLI SONORI ELEVATI!
Questo dispositivo è destinato a uso professionale. Il suo utilizzo in ambito commerciale è soggetti alle normative e alle direttive nazionali vigenti in materia di prevenzione di infortuni. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute. Danni all'udito provocati da un'esposizione prolongata a un livello sonoro elevato: l'utilizzo di questo prodotto può generare elevati livelli di pressione sonora (SPL) che sono provocare danni irreparabili all'udito di artisti, collaboratori eospettatori. Evitare l'esposizione prolongata a livelli sonori elevati, superiori a 90 dB.
ATTENZIONE! INDICAZIONI IMPORTANTI RELATIVE AI PRODOTTI DI ILLUMINAZIONE!
- Il prodotto è stato sviluppato per un uso professionale nel settore della technologia applicata a spettacoli e non è idoneo all'impiego nell'illuminazione domestica.
- Non fissare mai direttamente il fascio di luce, nemmeno per brevi istanti.
- Non guardare mai il fascio di luce con dispositivi ottici quali le lenti d'ingrandimento.
- In alcuni casi, in persona sensibili gli effetti stroboscopici sono causare attacchi epilettici! Le persona affette da epilessia devono perché assolutamente evitare luoghi in cui vengono impiegati effetti stroboscopici.
INTRODUZIONE
BARRA A COLORI PROFESSIONALE CON TELECOMANDO A INFRAROSSI
CLTRIBAR400IR a 24 LED RGB TRICOLORI DA 3 W
FUNZIONI DI COMANDO
Controllo DMX a 2 canali, a 3 canali (1), a 3 canali (2), a 9 canali e a 12 canali
Programmi automatici
Funzionamento master/slave
Telecommando infrarossi
Controllo tramite musica
CARATTERISTICHE
24 LED tricolori da 3 W, controlo DMX512, modalità di funzionamento master/slave, controlo tramite musica mediante microfono integrato, programmi Auto, telecomando IR in dotazione, 3 blocchi LED con controlo independente tramite DMX, opzioni di montaggio universali, raffreddamento per convenzione, tensione di esercizio 100 - 240 V AC, 50/60 Hz, potenza assorbita 75 W.

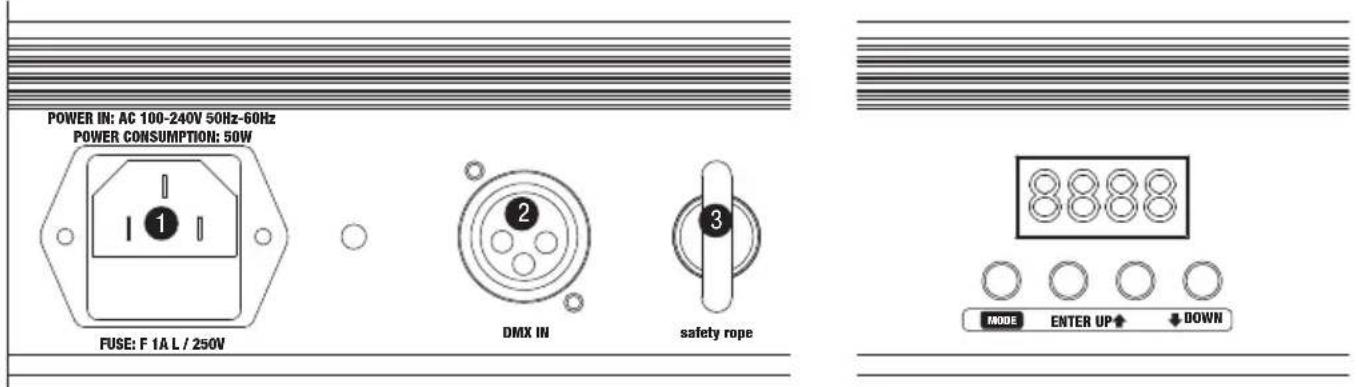

CONNECTIONI, ELEMENTI DI COMANDO E VISUALIZAZIONE

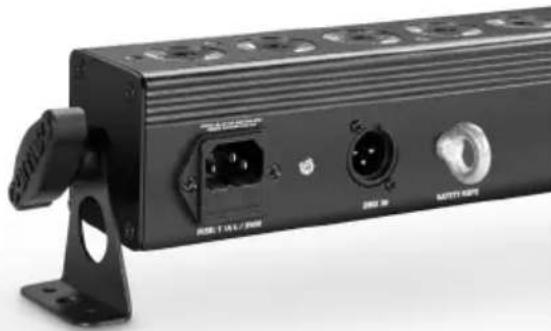

1 POWER INPUT
Presa di rete IEC con portafusabile integrato. Collegamento tramite il cavo di alimentazione IEC incluso nella fornitura.
NOTA IMPORTANTE: sostituire il fusabile solo con un fusabile dello stesso tipo e con gli stessi valori. Se il fusabile continua a saltare, rivolgersi a un centro di assistenza autorizzato.
2 DMX IN
Presa XLR maschio a 3 poli per il collegamento di un dispositivo di controllo DMX (ad esempio un mixer DMX).
OCCHIELPERCAVO DI SICUREZZA
Il montaggio sopratesta deve essere eseguito esclusivamente da personale qualificato che dovr è inoltre provedere a fissare il faro con corde di sicurezza adatte per prevenire la caduta.
4 DISPLAY LED
Il display LED a quello digiti alla modalità di funzionamento e altre informazioni di sistema.
5 TASTI DI COMANDO
MODE: selezione delle varie modalità di funzionamento e delle impostazioni di sistema.
ENTER: consente di selezione are voci di sottomenu Velocità avanzamento dei programmi, Freqenza stroboscopica ecc.
UP e DOWN: modifica della macro colori, della velocità di avanzamento del programma, della frequenza stroboscopica e impostazione dell'indirizzo di avvio DMX.

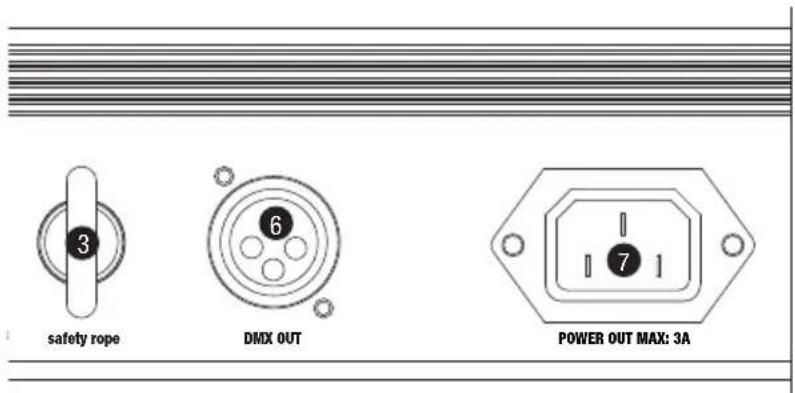

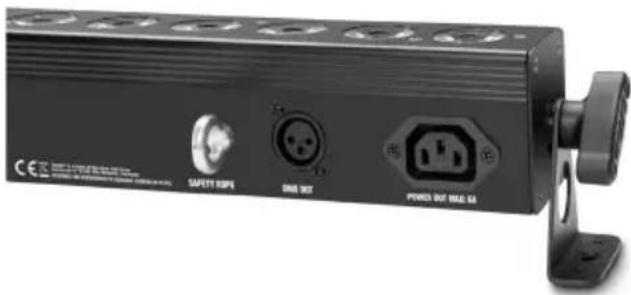

6 DMX OUT
Presa XLR femmina a 3 poli per inoltrare il segnale di controllo DMX.
POWER OUT
La presa di uscita IEC serve per l'alimentazione elettrica di altri fari CAMEO. Assicurarsi che il totale della potenza assorbita di tutti i dispositivi collegati all'apparecchio non superi il valore indico in ampere (A).
UTILIZZO
Non appena la barraiene correttamente collegata alla rete elettrica, sul display appeare brevemente il numero di versione del software (v1xx), dopo di che è pronta per l'uso e si avvia nella modalità di funzionamento selezionata in precedenza.
SELEZIONE MODALITA DMX
Premere piou volte il tasto MODE finché sul display non appara una delle cinque modalita DMX (2CH, 3CH1, 3CH2, 9CH, 12CH). Con i tasti UP e DOWN selezionare ora la modalita DMX desiderata. Le tabelle con l'assegnazione dei canali delle diverse modalita DMX sono riportate piu avanti in quello manuale, alla sezione Controllo DMX.

IMPOSTAZIONE DELL'INDIRIZZO DI AVVIO DMX
Premere il tasto MODE più volte fino a quando sul display non compare l'indirizzo di avvio DMX (A001 - A512). Con i tasti UP e DOWN è ora possibile impostare un indirizzo di avvio DMX a scelta tra 001 e 512. Il controlo simultaneo di più fari dello stesso modellotramite un dispositivo di lavoro DMX (ad esempio un mixer DMX) si ottiene impostando i fari su un indirizzo di avvio DMX identico e collegandoli con cavi DMX.

PROGRAMMI INTERNI PG00 - PG12
Premere più volte il tasto MODE finché sul display non appeare uno dei 13 programmi interni PG00-PG12.
MACRO COLORI E STROBOSCOPIO PG00
Con i tasti UP e DOWN selezionare il programma PG00. Per modificare il colore, premere ENTER e con i tasti UP e DOWN selezionare uno dei 7 colori disponibili o l'oscuramento.

| Macro colori | ||||
| C--0 = Os | curamento C--4 = Piano | |||
| C--1 = Resso | Glio | Giallo | ||
| C--2 = Verde | Gio | Magenta | ||
| C--3 = Blu | C--7 = Bianco | |||
Confermare con ENTER. Sul display ora appeare "FSxx" e con i tasti UP e DOWN ora è possibile aggungere un effetto stroboscopico ai colori selezionati in precedenza. (FS00 = effetto stroboscopico disattivato, FS01 = velocità stroboscopica minima, FS99 = velocità stroboscopica massima). Una volta regolato l'effetto desiderato, premere ENTER per confermare l'insertimento.
PROGRAMMI DI CAMBIO COLORE E STROBOSCOPIO PG01-PG12
Con i tasti UP e DOWN selezionale uno dei 12 programmi dichio colore PG01 - PG12. I colori possono estendersi sull'intera ampiezza della barra di LED o suddividersi nei 3 blocchi della barra LED. Ilchio colore si realizza a salti o i colori si dissolvono in successione uno nell'alto. La velocità di avanzamento dei programmi più essere impostata separatamente ed è possible attivare un ulterioro effetto stroboscopico.
Impostazione della velocità di avanzamento dei programmi: dopo aver selezionato uno dei 12 programmi, premere ENTER per confermare. Sul display appara "SPxx" (Speed). Ora è possible impostare la velocità di avanzamento desiderata con i tasti UP e DOWN (SP01 = la più lenta, SP99 = la più rapida).



Impostazione dell'effetto stroboscopio: Premere brevamente ENTER (sul display apparirà "FSxx") e con i tasti UP e DOWN selezionale la velocità stroboscopica (FS00 = stroboscopio disattivato, FS01 = frequenza di lampeggio più lenta e FS99 = frequenza di lampeggio più rapida). Dopo aver impostato l'effetto desiderato, premere ENTER per confirmare l'insertimento.
Con il programma PG05 otre alla velocità di avanzamento e all'effetto stroboscopico è possibile impostare anche il colore del programma. Dopo aver impostato l'effetto stroboscopico desiderato e aver confirmato l'insertimento con ENTER, il display cambia e appeare "C1-x". Con i tasti UP e DOWN selezionare ora il colore del programma (da C1-1 e C1-7) e confermare con ENTER.
Il programma PG06 consente di impostare singularmente i due colori che si alternano. Dopo aver impostato l'effetto stroboscopico desiderato e aver confermato l'insertimento con ENTER, il display cambia e appeare "C1-x". Con i tasti UP e DOWN selezionare ora il colore del programma 1 (da C1-1 e C1-7) e confermare con ENTER. Selezionale ora il colore del programma 2 (da C2-1 a C2-7) dello stato modo. Confermare l'insertimento premendo ENTER.
MODALITA AUTO
Premere pi voltte il tasto MODE fino a quando sul display non appeare "AUTO". La modalita Auto combina i programmi interni di cui lo core; in pratica, i programmi da PG01 a PG12 si attivano automaticamente uno più l'alto. La velocità di avanzamento programmi dipende delle preimpostazioni dei programmi da PG01 a PG12.

Premere più volte il tasting MODE finché sul display non appeare "S0xx". Il faro ora verrà comandato con il microfono integrato e il cambio colore seguirà il ritmo della musica (impulsi gravi). Con i tasti UP e DOWN impostare la sensibilità del microfono (impostazione S000 = minima, S031 = massima).

MODALITA SLAVE
Premere piu voite il tasto MODE finché sul display non appare "SLA-". Collegare le unita slave e master (stesso modello) utilizzando un cavo DMX; sull'unita master attivare una delle modalità standalone (Auto, Controllo tramite musica...). Ora l'unita slave segue I'unita master.

UTILIZZO CON TELECOMANDO A INFRAROSSSI
Dirigere il telecomando a infrarossi direttamente sul sensore a infrarossi sul pannello frontale della barra LED. Il raggio d'azione massimo è di circa 8 metri. Nelle modalità DMX e slave, il sensore del proietto è disattivato.
BL (OSCURAMENTO) / ON/OFF
Il tasto BL consente di attivare l'oscuramento (luce spenta) indipendentemente alla modalità di funzionamento controllata dal telecomando attualmente selezionata. Premendo nuovamente il tasto BL, la modalità attivata in precedenza viene riattivata.
SP (SPEED / VELOCITA)
Impostazione della velocità a 11 livelli per i programmi da PG01 a PG12. Premere innanzitutto il tasto SP e selezionare quindi la velocità desiderata con i tasti + e -. Al livello 1 la sequenza di cambio colori si svolge lentamente; premendo di nuovo il pulsante si attiva il livello 2 con una sequenza di cambio colore più rapida, seguita dai livelli da 3 a 11, dove 11 è la sequenza di massima velocità.

(BRIGHTNESS / LUMINOSITA)
Impostazione di luminosità a 11 livelli per i programmi da PG01 a PG12, le macro colori CM, la modalità di controllotramite musica SC e la modalità automatica AU. Premere innanzitutto il tasto BRIGHTNESS e selezionare quando la velocità desiderata con i tasti + e-.
FL (FLASH / STROBOSCOPIO)
Effetto stroboscopico per i programmi da PG01 a PG12, le macro colori CM, la modalità di mix colori RGBWAU (in funzione del modello) e la modalità automatica AU. Dopo aver premuto il tasto FL, selezionare la frequenza di lampeggio con i tasti + e - (10 livelli). Il livello 1 attiva la frequenza di lampeggio più lenta (circa 1 Hz) e il livello 10 la frequenza di lampeggio più veloce (circa 20 Hz).
R / G / B (ROSSO, VERDE, BLU - W / A / U BIANCO, AMBRA E UV DISATTIVATI)
Questi 3 pulsanti permiettono di create mix di colori individuali. I 10 livelli di luminosità si possono richiamare premendo innanzitutto il tasto del relativo colore e quindi i tasti + e -; al livello 1 i LED sono spenti. Eaggio: impostando grosso e verde al massimo livello e il blu al livello più basso, il mix di colori che si ottiene è giallo chiaro.
PG (PROGRAMMI PG01 - PG12)
Premere il tasto PG e selezionale uno dei programmi da PG01 a PG12 con i tasti ^+ e-. La velocità di esecuzione dei programmi si imposta con i tasti SP (Speed), ^+ e-.
CM (MACRO COLORI)
Preset colori, richiamabili con i tasti CM e + e -. La sequenza dei colori è rosso, verde, azzurro, ciano, giallo, magenta, bianco, oscuramento.
SC (PROGRAMMA DI CAMBIO COLORE CONTROLLATO TRAMITE MUSICA)
Per impostare la barra LED nella modalità di controllo tramite musica, premere il tasto SC. La sensibilità del microfono interno si imposta ora con i tasti + e -.
AU (MODALITA AUTOMATICA)
In questa modalita di funzionamento si passa automaticamente tra i programmi da PG01 a PG12. La velocità dei programmi si imposta con i tasti SP e + e -

INSTALLAZIONE E MONTAGGIO

Graie alle squadre di montaggio a destra e a sinistra della cassa, le barre TriBar Cameo UV possono essere collocate in un punto adatto sul pavimento del palco o montate in unsystema a sospensione (morsetti della traversa non forniti in dotazione).Utilizzare gli occhielli di sicurezza della cassa per prevenire la caduta. Nota: il montaggio sopratesta deve essere eseguito esclusivamente da personale qualificato.
TECOLOGIA DMX
DMX-512
DMX (Digital Multiplex) è la sigla di un protocollo di trasmissione universale per la comunità tra dispositivi e controller. Un controller DMX invia dati DMX ai dispositivi DMX collegati. I dati DMX vengono sempre trasmessi come flusso di dati serialie, che viene inoltrato da un dispositivo collegato al successivo atraverso le connessioni (connettori XLR) DMX IN e DMX OUT presenti per agli dispositivo DMX compatibile, per un massimo di 32 dispositivi. L'ultimo disposativo della catena deve essere dotato di un connettore terminale (terminatore).

COLLEGAMENTO DMX:
DMX è il linguaggio condiviso che consente l'accoppiamento tra diversi tipi di dispositivo e modelli di produttori differenti e il controllo da parte di un controller centrale, a condizione che tutti i dispositivi e il controller siano DMX compatibili. Per una trasmissione dei dati ottimale, il cavo che collega i singoli dispositivi deve essere il più corto possibile. L'ordine dei dispositivi nella rete DMX non influisce sull'indirizzato. Il dispositivo con indirizzo DMX 1 può trovarsi in una posizione qualiasi della catena DMX (seriale): all'inizio, alla fine o in qualsiasi punto al centro. Se a un dispositivo viene assegnato l'indirizzo DMX 1, il controller "sa" di dover inviare a quello dispositivo tutti i dati attribuiti all'indirizzo 1, independentemente dalla sua posizione nella interconnessione DMX.
ACCOPIAMENTO SERIALE DI PIU PROIETTORI
- Collegare il connettore XLR maschio (a 3 o 5 poli) del cavo DMX con l'uscita DMX (presa XLR femmina) del primo dispositivo DMX (ad esempio controller DMX).
- Collegare il connettore XLR femmina del cavo DMX connesso al primo proiettre DMX con l'ingresso DMX (presa XLR maschio) del successivo dispositivo DMX. Analogamente, collegare I'uscita DMX di quello dispositivo con l'ingresso DMX del dispositivo segunte eosi via.Tenere presente che in linea di principio i dispositivi DMX sono collegati in series e i collegamenti non si posso condividere nella un splitter attivo. In una catena DMX i dispositivi DMX non possono essere più di 32.
Nelle linee di prodotti Adam Hall 3 STAR, 4 STAR e 5 STAR è disponibile un'ampia scelta di cavi DMX.
CAVO DMX:
In caso di cavi di propria realizzazione, procedere seconde le figure di questa pagna. Non collegare mai la schermatura dei cavi con il contatto di massa del connettore e assicurarsi che la schermatura non entri in contatto con l'involucro del connettore XLR. Il contatto di massa della schermatura può essere generare guasti alsystema.
Configurazione dei connettori:
Cavo DMX con connettori XLR a 3 poli: Cavo DMX con connettori XLR a 5 poli (pin 4 e 5 non assegnati):


CONNETTORE TERMINALE DMX (TERMINATORE):
Per evitare errors di systema, l'ultimo dispositivo di una catena DMX deve essere dotato di una resistenza di terminazione (120 ohm, 1/4 W).
Connetto R 3 poli con resistenza di terminazione: K3DMXT3
Connetto RX a 5 poli con resistenza di terminazione: K3DMXT5
Configurazione dei connettori:
Connettore XLR a 3 poli: Connettore XLR a 5 poli:


ADATTATORE DMX:
Se si utilizzato degli adattatori, in una catena DMX si possonoanche combinare dispositivi DMX con collegamenti a 3 poli e dispositivi DMX con collegamenti a 5 poli.
Configurazione del connettori
Adattatore DMX XLR maschio 5 poli a XLR femmina 3 poli: K3DGF0020
Pin 4 e 5 non assignati.
Configurazione dei conneftori
Adattatore DMX XLR maschio 3 poli a XLR femmina 5 poli: K3DHM0020
Pin 4 e 5 non assegnati.


DATI TECNICI
| Nome del modello: CLTRIBAR400IR | |
| Tipodi prodotto: Barra luminosa a LED | |
| Tipodi: Washer | |
| Spettro cromatico: RGB | |
| Numero di LED: 24 | |
| Tipodi di LED: LED tricolori da 3 W | |
| Angolo di dispersione: 20° (fascio), 36° (campo) | |
| Ingresso DMX: Presa XLR maschio a 3 poli | |
| Uscita DMX: Presa XLR femmina a 3 poli | |
| Modalità DMX: A 2 canali, a 3 canali (1), a 3 canali (2), a 9 canali, a 12 canali | |
| Funzioni DMX: RGB, stroboscopio, macro colori, 12 programmi, controlled tramite musica,programma auto | |
| Modalità standalone: Macro colori, 12 programmi, stroboscopio, Slave Mode, Auto Mode, controlitramite musica | |
| Elementi di lavoro: Enter, Mode, Up (valore su), Down (valore giù), telecomando IR | |
| Dispositivo di visualizzazione: | Display LED a 4 digititi |
| Tensione di esercizio: | 100 - 240 V AC, 50/60 Hz |
| Potenza assorbita: | 75 W |
| Collegamento alimentazione elettrica: | Presa IEC ingressso e uscita |
| Fusibile: | T1AL/250V |
| Temperatura ambiente (in esercizio): | 0 °C - 40 °C |
| Umidità dell'aria relativa: | < 80%, alla condensazione |
| Materiale cassa: Metallo | |
| Colore cassa: | Nero |
| Raffreddamento della cassa: | Convezione |
| Ingombro (L x H x P, alla staffa): | 1.007 x 65 x 65 mm |
| Peso: | 2,8 kg |
| Altre caratteristiche: | Cavo di alimentazione, telecomando IR e staffa di montaggio in dotazione |
DICHIARAZIONI DEL PRODUTTORE
MANUFACTURER'S WARRANTY & LIMITATION OF LIABILITY
Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: http://www.adamhall.com/media/ shop/downloads/documents/manufacturersdeclarations.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-mail Info@adamhall.com / +49 (0)6081 / 9419-0. La dichiarazione di conformità aggiornata può essere richiesta a info@adamhall.com.

CORRETO SMALTIMENO DEL PRODOTTO
(sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrato dei rifuti,
alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quindi essere smaltito separamente da altri rifiuti e riciclato nell'ottica dell'incentivazione di cicii economici sostenibili. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono,invece contattare il proprio forniture e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.
DMX CONTROL / DMX STEUERUNG / PILOTAGE DMX / CONTROL DMX / STEROWANIE DMX / CONTROLLO DMX
| 2-CHANNEL-MODE | ||
| CHANNEL VALUE FUNCTION | ||
| CH1 000 - 255 Master-Dimmer (0 - 100%) | ||
| CH2 | 000 - 255 Colour-Macro | |
| 000 - 036 Red | ||
| 037 - 073 Green | ||
| 074 - 110 Blue | ||
| 111 - 147 Yellow | ||
| 148 - 184 Magenta | ||
| 185 - 221 Cyan | ||
| 222 - 255 | White | |
| 3-CHANNEL-MODE 1 | ||
| CH1 | CH2 | CH3 |
| 000 - 017 PG00 | 000 - 035 Blackout 036 - 255 Colour Macro | |
| 018 - 035 PG01 | 000 - 255 Speed (slow - fast) | |
| 036 - 053 PG02 | ||
| 054 - 071 PG03 | ||
| 072 - 089 PG04 | ||
| 090 - 107 PG05 | 000 - 010 No Function | |
| 108 - 125 PG06 | 011 - 255 Strobe (slow - fast) | |
| 126 - 143 PG07 | ||
| 144 - 161 PG08 | ||
| 162 - 179 PG09 | ||
| 180 - 197 PG10 | ||
| 198 - 215 PG11 | ||
| 216 - 233 PG12 | ||
| 234 - 255 Sound Control | 000 - 255 Microphone Sensitivity | |
| 3-CHANNEL-MODE 2 | ||
| CHANNEL VALUE FUNCTION | ||
| CH1 000 - 255 Red (0 - 100%) | ||
| CH2 000 - 255 Green (0 - 100%) | ||
| CH3 000 - 255 Blue (0 - 100%) | ||
| 9-CHANNEL-MODE | ||
| CHANNEL VALUE FUNCTION | ||
| CH1 000 - | 255 Red 1 (0 - 100%) | |
| CH2 000 - | 255 Green 1 (0 - 100%) | |
| CH3 000 - | 255 Blue 1 (0 - 100%) | |
| CH4 000 - | 255 Red 2 (0 - 100%) | |
| CH5 000 - | 255 Green 2 (0 - 100%) | |
| CH6 000 - | 255 Blue 2 (0 - 100%) | |
| CH7 000 - | 255 Red 3 (0 - 100%) | |
| CH8 000 - | 255 Green 3 (0 - 100%) | |
| CH9 000 - | 255 Blue 3 (0 - 100%) | |
| 12-CHANNEL-MODE | |||||||||||
| CH1 CH2 | CH3 CH4 CH5 CH6 CH7 CH8 CH9 | CH10 | CH11 | CH12 | |||||||
| 000 - 017 PG00 | 000 - 035 Blackout/Colour Mix Ch4 - 12036 - 255Colour Macro | 000 - 010 No Function011 - 255Strobe(slow - fast) | Red 1(0 - 100%) | Green 1(0 - 100%) | Blue 1(0 - 100%) | Red 2(0 - 100%) | Green 2(0 - 100%) | Blue 2(0 - 100%) | Red 3(0 - 100%) | Green 3(0 - 100%) | Blue 3(0 - 100%) |
| 018 - 035PG01 | 000 - 255Speed(slow - fast) | ||||||||||
| 036 - 053PG02 | |||||||||||
| 054 - 071PG03 | |||||||||||
| 072 - 089PG04 | |||||||||||
| 090 - 107PG05 | |||||||||||
| 108 - 125PG06 | |||||||||||
| 126 - 143PG07 | |||||||||||
| 144 - 161PG08 | |||||||||||
| 162 - 179PG09 | |||||||||||
| 180 - 197PG10 | |||||||||||
| 198 - 215PG11 | |||||||||||
| 216 - 233PG12 | |||||||||||
| 234 - 255Sound Control | 000 - 255MicrophoneSensitivity | ||||||||||
