MANUALE UTENTE MultiSync FE771SB NEC

• Cavo di alimentazione

• Cavo segnale con attacco fisso

• CD ROM (contiene il Manuale Utente completo in formato PDF)

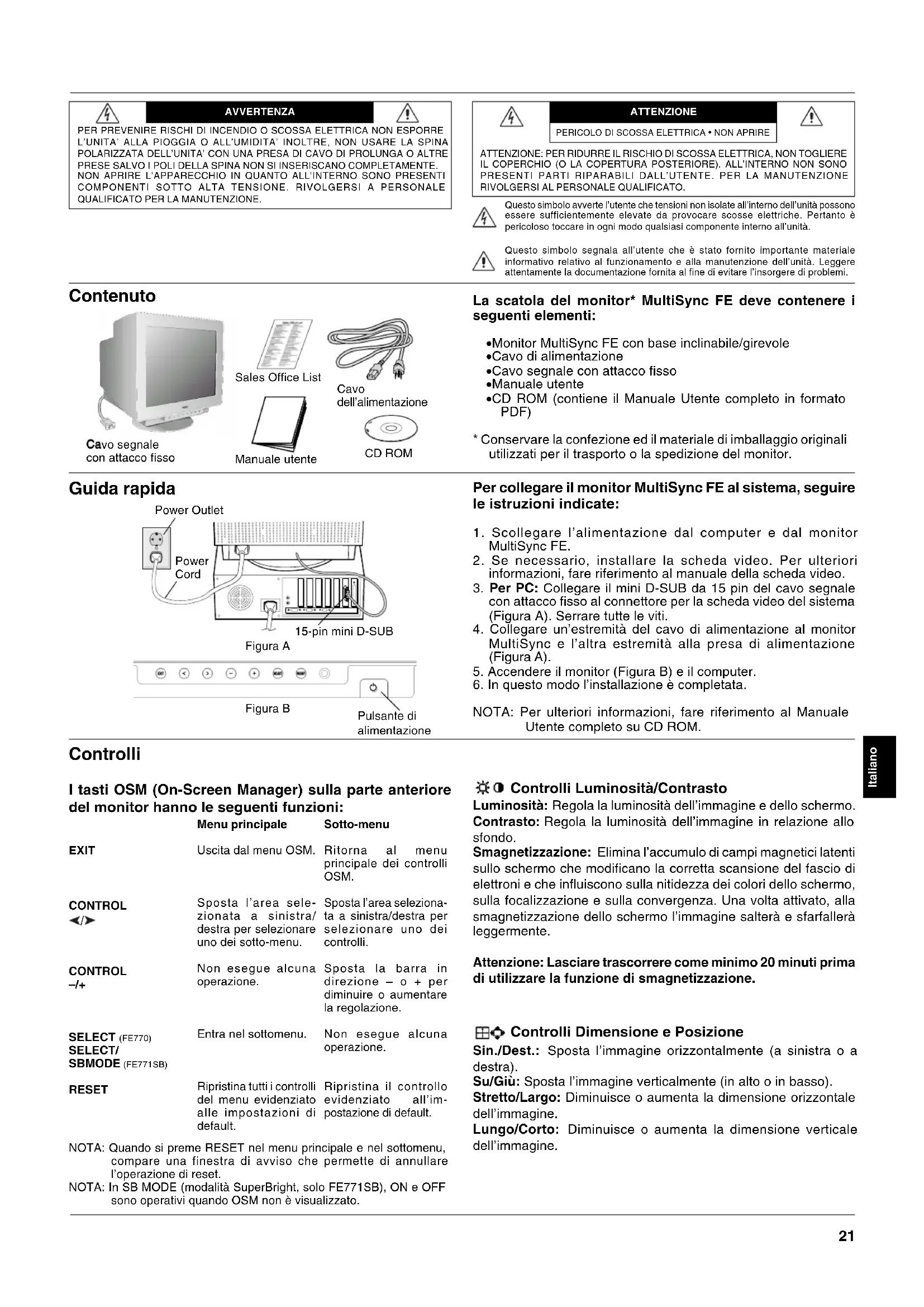

• Conservare la confezione ed il materiale di imballaggio originali utilizzati per il trasporto o la spedizione del monitor. Contenuto Per collegare il monitor MultiSync FE al sistema, seguire le istruzioni indicate:

1. Scollegare l’alimentazione dal computer e dal monitor

informazioni, fare riferimento al manuale della scheda video.

3. Per PC: Collegare il mini D-SUB da 15 pin del cavo segnale

con attacco fisso al connettore per la scheda video del sistema (Figura A). Serrare tutte le viti.

4. Collegare un’estremità del cavo di alimentazione al monitor

MultiSync e l’altra estremità alla presa di alimentazione (Figura A).

5. Accendere il monitor (Figura B) e il computer.

6. In questo modo l’installazione è completata.

NOTA: Per ulteriori informazioni, fare riferimento al Manuale Utente completo su CD ROM. Guida rapida Controlli Luminosità/Contrasto Luminosità: Regola la luminosità dell’immagine e dello schermo. Contrasto: Regola la luminosità dell’immagine in relazione allo sfondo. Smagnetizzazione: Elimina l’accumulo di campi magnetici latenti sullo schermo che modificano la corretta scansione del fascio di elettroni e che influiscono sulla nitidezza dei colori dello schermo, sulla focalizzazione e sulla convergenza. Una volta attivato, alla smagnetizzazione dello schermo l’immagine salterà e sfarfallerà leggermente. Attenzione: Lasciare trascorrere come minimo 20 minuti prima di utilizzare la funzione di smagnetizzazione. Controlli Dimensione e Posizione Sin./Dest.: Sposta l’immagine orizzontalmente (a sinistra o a destra). Su/Giù: Sposta l’immagine verticalmente (in alto o in basso). Stretto/Largo: Diminuisce o aumenta la dimensione orizzontale dell’immagine. Lungo/Corto: Diminuisce o aumenta la dimensione verticale dell’immagine. Controlli I tasti OSM (On-Screen Manager) sulla parte anteriore del monitor hanno le seguenti funzioni: EXIT CONTROLCONTROL SELECT (FE770)SELECT/SBMODE (FE771SB)RESETMenu principaleUscita dal menu OSM.Sposta l’area sele-zionata a sinistra/destra per selezionareuno dei sotto-menu.Non esegue alcunaoperazione.Entra nel sottomenu.Ripristina tutti i controllidel menu evidenziatoalle impostazioni didefault.Sotto-menuRitorna al menuprincipale dei controlli OSM. Sposta l’area seleziona-ta a sinistra/destra perselezionare uno deicontrolli.Sposta la barra indirezione – o + perdiminuire o aumentarela regolazione.Non esegue alcunaoperazione.Ripristina il controlloevidenziato all’im-postazione di default.NOTA: Quando si preme RESET nel menu principale e nel sottomenu,compare una finestra di avviso che permette di annullarel’operazione di reset.NOTA: In SB MODE (modalità SuperBright, solo FE771SB), ON e OFFsono operativi quando OSM non è visualizzato.PERICOLO DI SCOSSA ELETTRICA • NON APRIREFigura AFigura BPulsante dialimentazione

Cavo segnalecon attacco fissoManuale utenteCD ROM Cavo dell’alimentazione

15-pin mini D-SUBPower Cord Power OutletItalianoSales Office List22 Controlli – segue Color Control System (Sistema di controllo del colore) L’impostazione di colore desiderata è selezionata attraverso lapredisposizione colori. La barra è sostituita dalla predisposizione coloriprescelta. Ogni impostazione di colore è regolata in fabbrica ad ungrado Kelvin definito. Se un’impostazione viene regolata, il nomedell’impostazione cambierà da grado Kelvin a Custom ad eccezionedella modalità sRGB.Rosso, verde, blue: Il Color Control System (sistema di controllo delcolore) aumenta o diminuisce il colore rosso, verde o blu del monitora seconda di quale è selezionato. Il cambiamento del colore comparesullo schermo e la direzione (aumento o diminuzione) sarà evidenziatadalle barre.Modalità sRGB: La modalità sRGB fornisce l’opportuna gestione delcolore dell’immagine. Non è possibile modificare singolarmente i colorirosso, verde e blu, la luminosità e il contrasto.Regolazione temperatura colore: Regola la temperatura coloredell’immagine sullo schermo. Controllo della geometria Menu Controlli geometria I pulsanti Geometria permettono di regolare la curvatura o l’angolatura dell’immagine ai bordi dello schermo.Lati In/Out (ampiezza curvatura): Diminuisce o aumenta la curvaturadei lati verso l’interno o verso l’esterno.Lati sinistra/destra (bilanciamento ampiezza curvatura):Diminuisce o aumenta la curvatura dei lati a sinistra o a destra.Inclinazione dei lati (parallelogramma): Diminuisce o aumental’inclinazione dei lati a sinistra o a destra.Allineamento dei lati (trapezoidale): Diminuisce o aumenta la partebassa dello schermo in modo che sia come quella superioreRotazione (rotazione del quadro): Ruota l’intero schermo in sensoorario o antiorario. Strumenti 1 Cancellatore Moiré: Per Moiré si intende un disegno ondulato chetalvolta può apparire sullo schermo. Si tratta di un disegno ripetitivosovrapposto come immagini increspate. Se si lanciano determinateapplicazioni, il disegno ondulato appare più evidente che non in altre.Per ridurre tale effetto, regolare il livello utilizzando i pulsanti dicontrollo –/+. Strumenti 2 Lingua: I menu dei controlli OSM sono disponibili in 6 lingue.Posizione OSM: È possibile scegliere dove far comparire il menuOSM sullo schermo. Questa funzione permette di regolaremanualmente la posizione menu dei controlli OSM scegliendo tracentro, in alto a sinistra, in alto a destra, in basso a sinistra e in bassoa destra.Tempo di spegn. OSM: Il menu OSM rimane attivo per il tempo cheè in uso. Nel sottomenu Tempo di spegn. OSM, è possibile selezionarel’intervallo di tempo passato il quale, nel caso non venga premutonessun tasto, scompare il menu OSM. Le scelte predefinite vanno da5 a 120 secondi. Prodotto ENERGYSTAR In qualità di partner ENERGYSTAR, NEC-Mitsubishi Electronics Display of America, Inc. ha stabilito che questo prodotto soddisfa le direttive di efficienza energetica EnergyStar. Il simbolo EnergyStar non rappresenta l’approvazione EPA per nessun prodotto o servizio. Dichiarazione del CostruttoreCon la presente si certifica che il monitor a coloriMultiSync FE770/FE771SB (N1702)è conforme allaDirettiva del Consiglio Europeo 73/23/CEE:– EN 60950Direttiva del Consiglio Europeo 89/336/CE:– EN 55022– EN 61000-3-2– EN 61000-3-3– EN 55024ed è contrassegnato conNEC-Mitsubishi Electric Visual Systems Corporation686-1, NISHIOI OI-MACHIASHIGARAKAMI-GUNKANAGAWA 258-8533, JAPANOSM bloccato: Questo controllo blocca l’accesso a tutte le funzionidei controlli OSM eccetto il controllo della luminosità e del contrasto.Se si tenta di attivare i controlli OSM in modalità di OSM bloccato,apparirà una schermata che informa del fatto che i controlli OSM sonobloccati. Per attivare la funzione di blocco OSM, premere SELECT etenere + premuto contemporaneamente. Per attivare la funzione diblocco OSM, premere SELECT e tenere + premutocontemporaneamente.Modo IPM OFF:Abilitato: L’IPM lavora normalmente e sono attivati tutti gli stadi dirisparmio energetico.Disabilitato: La modalità OFF del sistema IPM non è utilizzata.NOTA: Per sistemi e schede grafiche standard, mantenerel’impostazione di fabbrica ABILITATO.Config. di fabbrica: La configurazione di fabbrica permette diripristinare la maggior parte delle impostazioni controllo OSM. Verràvisualizzato un messaggio di avviso per confermare se si desideraeffettivamente ripristinare TUTTE le regolazioni. È possibile resettareimpostazioni individuali selezionando il relativo comando e premendoil pulsante RESET. Informazioni Modalità Display: Indica la modalità corrente e l’impostazione di fre-quenza del monitor.Monitor Info.: Indica il modello e i numeri di serie del monitor.Notif. rinfresco: Verrà visualizzato un messaggio in caso la frequen-za di rinfresco del segnale applicata al monitor dal computer sia trop-po bassa. Per ulteriori informazioni vedere la scheda video o il ma-nuale di sistema.Italiano23 Raccomandazioni per l’uso Precauzioni di sicurezza e manutenzione:

• NON APRIRE IL MONITOR. All’interno non esistono parti riparabili dall’utente e l’apertura o la rimozione dei coperchi può esporre a pericolose scosse elettriche o ad altri rischi. Affidare tutta la manutenzione a personale tecnico qualificato.

• Utilizzare il monitor in un ambiente pulito e asciutto.

• Non versare liquidi nella carrozzeria, né usare il monitor vicino all’acqua.

• Non inserire alcun tipo di oggetto nelle fessure dell’apparecchio, in quanto potrebbe venire a contatto con componenti sotto tensione, con conseguenti possibili lesioni gravi o anche mortali per l’operatore o scosse elettriche, incendio o danni all’apparecchiatura.

• Non appoggiare oggetti pesanti sul cavo di alimentazione. Il danneggiamento del cavo può essere causa di scosse elettriche o di incendi.

• Non posare il prodotto su un carrello, un supporto o un tavolo inclinato o instabile. Il monitor può cadere danneggiandosi seriamente.

• Per scollegare l’apparecchiatura dall’alimentazione, togliere la spina dalla presa di ingresso.

• Quando si lavora con il monitor MultiSync FE e il relativo alimentatore universale c.a. da 220 - 240 V, utilizzare un cavo di alimentazione che corrisponda alla tensione della presa usata. Il cavo dell’alimentazione utilizzato deve essere di tipo omologato e conforme alle norme di sicurezza in vigore nel paese di utilizzo (Utilizzare il tipo H05VV-F eccetto Regno Unito).

• In UK, utilizzare un cavo di alimentazione approvato BS con tappo stampato, dotato di un fusibile nero (5 A) installato per l’uso insieme al monitor. Se il cavo di alimentazione non viene fornito con il monitor, contattare il fornitore.

• Quando si utilizza il FE700+ con alimentazione 220 - 240 V AC in Australia, utilizzare il cavo di alimentazione fornito insieme al monitor.

• Per tutti gli altri casi, utilizzare un cavo di alimentazione adatto alla tensione alternata della presa di alimentazione, approvato e conforme alle norme di sicurezza del proprio Paese. Pulitura del monitor La superficie in vetro (CRT) del monitor è dotata di rivestimento speciale che ne riduce il riflesso e l’elettricità statica. Il rivestimento della superficie in vetro è delicato pertanto, per spolverare il monitor, utilizzare un panno non abrasivo (cotone o equivalente) privo di filacce e un detergente non alcolico, neutro e non abrasivo per ridurre al minimo la polvere Per una pulitura più a fondo, applicare un detergente neutro delicato miscelato ad acqua direttamente su un panno morbido e utilizzarlo previa strizzatura per pulire la superficie in vetro. Pulire regolarmente il monitor. ATTENZIONE: Le seguenti sostanze danneggiano il CRT se utilizzate per la pulitura della superficie in vetro: Benzene, solvente, detergente acido/alcalino, detergente alcolico, detergente con antistatico, detergente per pulizia. Scollegare immediatamente il monitor dalla presa di rete e affida- re la manutenzione a personale tecnico qualificato se si verificano le seguenti condizioni:

• Il cavo di alimentazione o la presa sono danneggiati.

• E’ stato versato del liquido o sono caduti oggetti nel monitor.

• Il monitor è stato esposto a pioggia o acqua.

• Il monitor è stato fatto cadere o la carrozzeria è danneggiata.

• Il monitor non funziona regolarmente seguendo le istruzioni d’uso.

• Lasciare spazio attorno al monitor per un’adeguata ventilazione per permettere la dissipazione del calore. Non ostruire le aperture di ventilazione o non sistemare il monitor in prossimità di radiatori o altre fonti di calore. Non appoggiare nulla sopra il monitor.

• Il connettore del cavo di alimentazione è il mezzo principale per scollegare il sistema dalla rete di alimentazione. Il monitor deve essere posto vicino ad una presa di rete facilmente accessibile.

• Maneggiare con cura durante il trasporto. Conservare l’imballaggio per il trasporto.

POSIZIONE E REGOLAZIONE CORRETTE

• Regolare l’altezza del monitor in modo che la parte alta dello schermo sia a livello degli occhi o leggermente sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso.

• Posizionare il monitor ad almeno 40 cm e a non più di 60 cm dagli occhi. La distanza ottimale è 50 cm.

• Far riposare periodicamente gli occhi guardando un oggetto lontano almeno 6 metri. Chiudere sovente gli occhi.

• Posizionare il monitor ad un angolo di 90° rispetto a finestre o altre sorgenti di luce per ridurre il riflesso della luce sullo schermo. Regolare l’inclinazione del monitor in modo che le luci del soffitto non si riflettano sullo schermo.

• Se la luce riflessa rende difficoltosa la visione dello schermo, usare un filtro anti riflesso.

• Regolare i controlli di luminosità e contrasto del monitor per migliorare la leggibilità.

• Usare un supporto per documenti posto vicino allo schermo.

• Posizionare ciò che viene osservato più spesso (lo schermo o il materiale di riferimento) direttamente davanti, per girare il meno possibile la testa quando si digita.

• Sottoporsi regolarmente all’esame della vista. Ergonomia Per ottenere il massimo beneficio ergonomico, si raccomanda quanto segue:

• Regolare la luminosità finché il raster dello sfondo non scompare.

• Non impostare il controllo di contrasto al massimo.

• Utilizzare i controlli di dimensione e posizione preimpostati con segnali standard.

• Utilizzare l’impostazione predefinita del colore e della dimensione destra/sinistra.

• Utilizzare segnali non interallacciati con una frequenza di rinfresco verticale compresa tra 75 - 120 Hz.

• Non utilizzare il blu come colore primario su uno sfondo scuro, poiché risulta difficile distinguere le immagini, con conseguente affaticamento degli occhi dovuto a scarso contrasto.

• Tenere il monitor lontano da trasformatori ad alta potenza, motori elettrici e altri dispositivi, quali altoparlanti o ventilatori esterni, che possono creare forti campi magnetici.

• Se possibile, posizionare il monitor in modo che sia rivolto verso est per ridurre al minimo gli effetti del campo magnetico terrestre.
