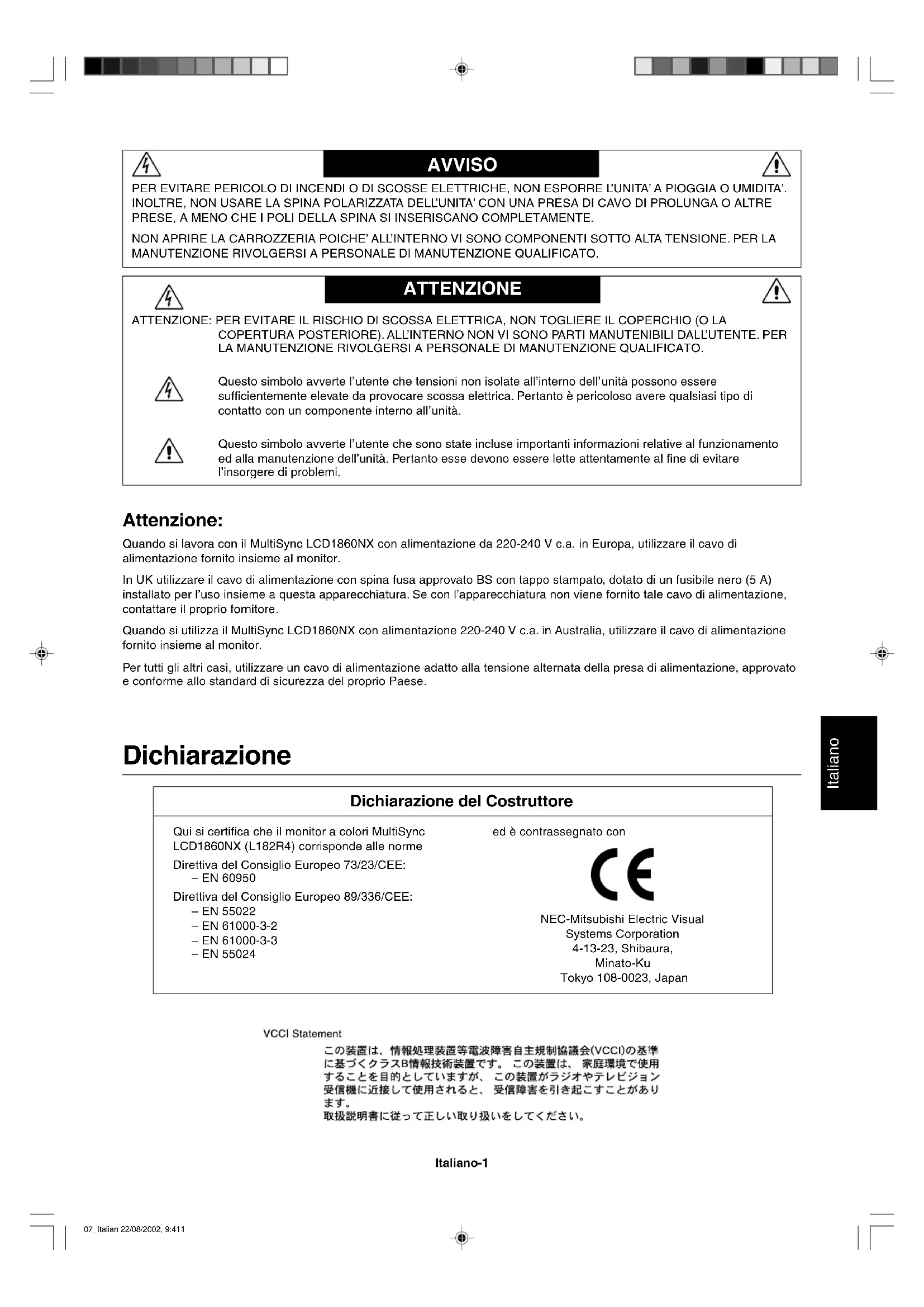

• N’utilisez pas du bleu primaire sur un fond sombre car cela rend la lecture difficile et peut occasionner une fatigue oculaire par un contraste insuffisant. 06_French 22/08/2002, 9:4110Italiano Italiano-1 Dichiarazione Dichiarazione del Costruttore Qui si certifica che il monitor a colori MultiSync LCD1860NX (L182R4) corrisponde alle norme Direttiva del Consiglio Europeo 73/23/CEE: – EN 60950 Direttiva del Consiglio Europeo 89/336/CEE: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 ed è contrassegnato con NEC-Mitsubishi Electric Visual Systems Corporation 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan Attenzione: Quando si lavora con il MultiSync LCD1860NX con alimentazione da 220-240 V c.a. in Europa, utilizzare il cavo di alimentazione fornito insieme al monitor. In UK utilizzare il cavo di alimentazione con spina fusa approvato BS con tappo stampato, dotato di un fusibile nero (5 A) installato per l’uso insieme a questa apparecchiatura. Se con l’apparecchiatura non viene fornito tale cavo di alimentazione, contattare il proprio fornitore. Quando si utilizza il MultiSync LCD1860NX con alimentazione 220-240 V c.a. in Australia, utilizzare il cavo di alimentazione fornito insieme al monitor. Per tutti gli altri casi, utilizzare un cavo di alimentazione adatto alla tensione alternata della presa di alimentazione, approvato e conforme allo standard di sicurezza del proprio Paese. PER EVITARE PERICOLO DI INCENDI O DI SCOSSE ELETTRICHE, NON ESPORRE L’UNITA’ A PIOGGIA O UMIDITA’. INOLTRE, NON USARE LA SPINA POLARIZZATA DELL’UNITA’ CON UNA PRESA DI CAVO DI PROLUNGA O ALTRE PRESE, A MENO CHE I POLI DELLA SPINA SI INSERISCANO COMPLETAMENTE. NON APRIRE LA CARROZZERIA POICHE’ ALL’INTERNO VI SONO COMPONENTI SOTTO ALTA TENSIONE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO. AVVISO ATTENZIONE ATTENZIONE: PER EVITARE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIERE IL COPERCHIO (O LA COPERTURA POSTERIORE). ALL’INTERNO NON VI SONO PARTI MANUTENIBILI DALL’UTENTE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO. Questo simbolo avverte l’utente che tensioni non isolate all’interno dell’unità possono essere sufficientemente elevate da provocare scossa elettrica. Pertanto è pericoloso avere qualsiasi tipo di contatto con un componente interno all’unità. Questo simbolo avverte l’utente che sono state incluse importanti informazioni relative al funzionamento ed alla manutenzione dell’unità. Pertanto esse devono essere lette attentamente al fine di evitare l’insorgere di problemi. 07_Italian 22/08/2002, 9:411Italiano-2 MultiSync LCD1860NX Contenuto La confezione del vostro nuovo monitor LCD NEC-Mitsubishi MultiSync* deve contenere quanto segue:

• Monitor MultiSync LCD1860NX con base regolabile in altezza

• Cavo(i) di alimentazione

• Software di setup NEC LCD, Manuale Utente e altri file utili. Per visualizzare il manuale utente occorre installare Acrobat Reader 4.0 sul proprio PC.

Conservare la confezione ed il materiale di imballaggio originali dopo il trasporto o la spedizione del monitor. Cavo(i) di alimentazione Manuale Utente Cavo segnali video CD del software Copertura per cavi 07_Italian 22/08/2002, 9:412Italiano Italiano-3 Guida rapida Per collegare il monitor MultiSync LCD al sistema, seguire le seguenti istruzioni:

1. Spegnere il computer.

2. Per PC o MAC con uscita digitale DVI: Collegare il cavo dei segnali DVI al connettore della scheda video del sistema

(Figura A.1). Serrare tutte le viti. Per PC con uscita analogica: Collegare il cavo segnali mini da D-SUB a 15 pin a mini D-SUB 15 pin al connettore della scheda video del sistema (Figura A.1). Per il MAC: Collegare al computer l’adattatore cavo MultiSync Macintosh, quindi collegare ad esso il cavo segnali mini D-SUB a 15 pin (Figura B.1). Figura A.1 Figura B.1 Adattatore cavo Macintosh (non incluso) NOTA: Alcuni sistemi Macintosh non dispongono di un adattatore cavo Macintosh. 3. Per PC o MAC con uscita digitale DVI: Collegare il cavo segnali DVI al connettore sul retro del monitor. Posizionare il cavo segnali video (Figura C.1). Collegare all’ingresso 2 solo il cavo DVI. Per PC con uscita analogica: Collegare il cavo mini D-SUB a 15 pin al connettore sul retro del monitor. Posizionare il cavo segnali video (Figura C.1). Collegare all’ingresso 1 solo il cavo mini D-SUB a 15 pin. NOTA: Connessioni di cavo non corrette possono dare luogo ad un funzionamento irregolare, danneggiare la qualità e/o componenti del display del modulo LCD e/o accorciare la vita utile del modulo. Riunire i cavi e porli dietro al supporto (Figura C.1). Coprirli mediante la copertura opzionale (Figura C.2). Quando si maneggiano i cavi, controllare l’inclinazione, l’innalzamento e l’abbassamento dello schermo del monitor. 4. Collegare un’estremità del cavo di alimentazione all’ingresso c.a. sul retro del monitor e l’altra estremità alla presa di alimentazione (Figura C.1). NOTA: Utilizzare il cavo di alimentazione c.a. fornito. Se la forma e la tensione della presa di alimentazione CA utilizzate non sono compatibili, vedere la sezione Raccomandazioni per l’uso per il corretto utilizzo del cavo di alimentazione CA.

5. L’interruttore “Vacanza” sul lato sinistro del monitor deve essere acceso. Accendere il monitor con il pulsante di

alimentazione frontale (Figura D.1) e il computer. NOTA: Esistono due interruttori, uno a sinistra e l’altra sul lato frontale del monitor. NON commutare on/off troppo velocemente.

6. Per completare il setup del monitor MultiSync LCD, utilizzare i seguenti controlli OSM:

• Regolazione automatica del contrasto (solo ingresso analogico)

• Regolazione automatica (solo ingresso analogico) Vedi la sezione Controlli di questo Manuale Utente per una descrizione completa di questi controlli OSM. NOTA: Per qualsiasi problema, vedere la sezione Ricerca guasti di questo manuale utente. NOTA: Fare riferimento al manuale utente nel CD di Setup NEC LCD per l’installazione e il funzionamento di questo software. 07_Italian 22/08/2002, 9:413Italiano-4 Sollevamento e abbassamento dello schermo del monitor Il monitor può essere sollevato o abbassato sia in modalità Orizzontale che Verticale. Per sollevare o abbassare lo schermo, afferrare con le mani i due lati del monitor e sollevarlo o abbassarlo all’altezza desiderata (Figura RL.1). Figura C.1 Figura C.2 Figura D.1 Figura RL.1 INPUT1INPUT2 INPUT1 INPUT2 Interruttore “Vacanza” Pulsante di alimentazione 07_Italian 22/08/2002, 9:414Italiano Italiano-5 Inclinazione Afferrare con le mani i lati superiore e inferiore dello schermo del monitor e inclinare secondo necessità (Figura TS.1). Figura TS.1 Figura S.1 Rotazione Afferrare con le mani entrambi i lati dello schermo del monitor e ruotarlo secondo necessità (Figura TS.2). Rimozione del supporto monitor per il montaggio Per predisporre il monitor a un diverso montaggio:

1. Scollegare tutti i cavi.

2. Afferrare con le mani i due lati del monitor e sollevarlo nella posizione più elevata.

3. Sistemare il monitor a faccia in giù su una superficie non abrasiva. Collocare lo schermo su una piattaforma di 55 mm

(2,2 pollici) cosicché il supporto sia parallelo alla superficie. (Figura S.1) Figura TS.2 4. Togliere le 4 viti che fissano il monitor al supporto e sollevare il gruppo supporto (Figura S.2). Il monitor, ora, è pronto per un diverso montaggio.

5. Per rimontare sul supporto, ripetere queste operazioni nell’ordine inverso.

NOTA: Utilizzare esclusivamente un metodo di montaggio alternativo compatibile VESA. (passo 100 mm) Figura S.2 Attenzione: Per il montaggio utilizzare le viti fornite (4 pezzi). Per adempiere ai requisiti di sicurezza, il monitor deve essere montato su un braccio che garantisca la necessaria stabilità in considerazione del peso del monitor. Il monitor LCD deve essere utilizzato esclusivamente con un braccio di tipo approvato (per es. marchio GS). 55 mm 07_Italian 22/08/2002, 9:415Italiano-6 Controlli I tasti OSM (On-Screen Manager) sulla parte anteriore del monitor hanno le seguenti funzioni: Per accedere all’OSM premere uno dei pulsanti di comando ( , , –, +). Per cambiare l’ingresso segnali, premere il pulsante SELEZIONA. NOTA: Per cambiare l’ingresso segnali, è necessario chiudere l’OSM. NOTA: Quando si preme RESET nel menu principale e nel sottomenu, compare la finestra di avviso che permette di annullare la funzione di RESET premendo il pulsante EXIT. Controlli Luminosità/Contrasto LUMINOSITÀ Regola la luminosità dell’immagine e dello schermo. CONTRASTO Regola la luminosità dell’immagine in relazione allo sfondo. REGOLAZIONE AUTOMATICA DEL CONTRASTO (solo ingresso analogico) Regola l’immagine visualizzata per input video non standard. LUMINOSITA’ AUTOM. (solo ingresso analogico) Questa funzione consente di regolare automaticamente la luminosità per l’impostazione migliore del contrasto e della luminosità in base all’area di visualizzazione bianca. AUTO AGGIUST (solo ingresso analogico) Regola automaticamente la posizione immagine, la dimensione orizzontale e la regolazione di precisione. Controlli di posizione POSIZIONE O. (solo ingresso analogico) Controlla la posizione orizzontale dell’immagine all’interno dell’area di visualizzazione dell’LCD. POSIZIONE V. (Solo ingresso analogico) Controlla la posizione verticale dell’immagine all’interno dell’area di visualizzazione dell’LCD. Menu Esce dai controlli OSM. Esce dal menu principale OSM. Sposta l’area evidenziata a sinistra o a destra per selezionare i menu di controllo. Sposta l’area evidenziata in alto/in basso per selezionare uno dei comandi. Sposta la barra a sinistra o destra per aumentare o diminuire la regolazione. Avvia la funzione AUTO AGGIUST. Avvia i controlli OSM. Avvia il sotto menu OSM. Ripristina il menu di comando selezionato alle impostazioni di fabbrica. EXIT

SELECT/1 2 RESET 07_Italian 22/08/2002, 9:416Italiano Italiano-7 DIMENSIONE ORIZZ. (Solo ingresso analogico) Aumentando o diminuendo questa impostazione, si regola la dimensione orizzontale. Nel caso in cui la funzione di “AUTO AGGIUST” non dovesse fornire un livello soddisfacente di regolazion delle immagini, è possible eseguire la sintonizzazione utilizzando la fuzione “Dimens. Orizz.” (dot clock). Per questa funzione si può utilizzare la configurazione di test Moiré. Questa funzione può modificare la larghezza dell’immagine. Usare il menu Sin./Dest. per centrare l’immagine sullo schermo. Se la funzione Dimens. Orizz. non viene calibrata correttamente, il risultato può risultare molto simile a quanto riportato in questo disegno. L’immagine deve risultare omogenea. FINE (Solo ingresso analogico) Aumentando o diminuendo questa impostazione, si migliorano messa a fuoco, nitidezza e stabilità dell’immagine. Nel caso in cui la funzione AUTO AGGIUST. e la funzione DIMENS. ORIZZ. non dovessero fornire un’impostazione soddisfacente dell’immagine, è possible eseguire una sintonizzazione di precisione usando la funzione “FINE”. Aumentando o diminuendo questa impostazione, si migliorano la messa a fuoco, la nitidezza e la stabilità dell’immagine. Per questa funzione si può utilizzare la configurazione di test Moiré. Se la funzione FINE non viene calibrata correttamente, il risultato portrebbe essere molto simile a quanto riportato a sinistra in questo disegno. L’immagine deve risultare omogenea. Sistemi di controllo AccuColor (Sistemi di controllo del colore) Sistemi di controllo AccuColor: L’impostazione di colore desiderata è selezionata attraverso la predisposizione di sei colori. La temperatura del colore aumenta o diminuisce in ciascun tipo di predisposizione. Non è possibile modificare la preimpostazione dei colori NATIVO. NATIVO: Colore originale non regolabile presentato dal pannello LCD. Strumenti 1 NITIDEZZA: Questa funzione è digitalmente in grado di mantenere l’immagine nitida con qualsiasi temporizzazio-ne. Per ottenere un’immagine più netta o morbida è possibile regolare a piacere, e impostare per diverse temporizzazioni. Il numero di passaggi per la regolazione varia a seconda se la modalità ESPANSIONE è impostata su OFF, PIENO o PROPORZ. (1280 x 1024 è la modalità OFF). MODALITÀ ESPANSIONE: Imposta il metodo di zoom. PIENO: L’immagine viene espansa a 1280 x 1024, indipendentemente dalla risoluzione. PROPORZ.: L’immagine viene espansa senza cambiare il rapporto proporzionale. OFF: L’immagine non viene espansa. CUSTOM (Solo ingresso digitale e risoluzione di 1280 x 1024): Selezionare una delle sette velocità di espansione. In questa modalità la risoluzione può essere bassa e potrebbero esservi aree bianche. Tale modalità va usata in presenza di speciali schede video. NOTIF. RISOLUZIONE: La risoluzione ottimale è di 1280 x 1024. Se è selezionato ON, sullo schermo dopo 30 secondi apparirà un messaggio di notifica relativamente al fatto che la risoluzione non è 1280 x 1024. Quando il valore FINE è errato. Quando il valore FINE è corretto. Quando Dimens. Orizz. è errata. Quando Dimens. Orizz. è migliorata. Quando Dimens. Orizz. è corretta. 07_Italian 22/08/2002, 9:417Italiano-8 RILEVAZIONE VIDEO: Seleziona il metodo di rilevazione video in caso siano connessi più di un computer. PRIMO RILEVATO: L’ingresso video deve essere commutato alla modalità “PRIMO RILEVATO”. Se il segnale di ingresso del video corrente non è presente, il monitor cerca un segnale proveniente dall’altra porta di ingresso. Se il segnale video è presente sull’altra porta, il monitor commuta automaticamente la porta di ingresso alla nuova sorgente rilevata. Il monitor non cercherà altri segnali video fintanto che sarà presente la sorgente video corrente. ULTIMO RILEVATO: L’ingresso video deve essere commutato in modalità “ULTIMO RILEVATO”. Se il monitor sta visualizzando un segnale dalla sorgente corrente e contemporaneamente viene ad aggiungersi una seconda sorgente, il monitor commuterà automaticamente alla nuova sorgente video. Se il segnale di ingresso del video corrente non è presente, il monitor cerca un segnale proveniente dall’altra porta di ingresso. Se il segnale video è presente sull’altra porta, il monitor commuta automaticamente la porta di ingresso alla nuova sorgente rilevata. NO: Il monitor non cercherà altre porte di ingresso video a meno che il monitor non sia acceso. Strumenti 2 LINGUA: I menu di controllo OSM sono disponibili in sette diverse lingue. POSIZIONE OSM: Si può scegliere dove si desidera venga visualizzata l’immagine di controllo OSM sullo schermo. Selezionando la posizione OSM si può posizionare manualmente il menu di controllo OSM a sinistra, a destra, in alto o in basso. TEMPO DI SPEGN. OSM: Il menu di controllo OSM rimarrà visualizzato finché è in uso. Nel sottomenu di tempo di spegn. OSM, è possibile selezionare l’intervallo di tempo passato il quale, nel caso non venga premuto nessun tasto, scompare il menu OSM. Le scelte preimpostate sono di 10, 20, 30, 45, 60 e 120 secondi. BLOCCO OSM: Questo comando blocca completamente l’accesso a tutte le funzioni di controllo OSM. Se si cerca di attivare i comandi OSM in modalità di blocco, compare una schermata indicante che i comandi OSM sono bloccati. Per attivare la funzione OSM bloccato, premere contemporaneamente SELEZIONA e “+”. Per disattivare il blocco OSM, premere SELEZIONA e “+” e tenerli premuti contemporaneamente. TASTO SCELTA RAP.: È possibile regolare direttamente la luminosità e il contrasto. Se questa funzione è impostata su ON, è possibile regolare la luminosità o il contrasto con i tasti + e - purché il menu OSM sia disattivato. CONFIG. DI FABBRICA: Selezionando Config. di fabbrica è possibile resettare tutte le impostazioni dei comandi OSM riportandole alle configurazioni di fabbrica. È possibile resettare impostazioni individuali selezionando il relativo comando e premendo il pulsante RESET. Informazioni MODALITÀ DISPLAY: Fornisce informazioni sulla risoluzione corrente e i dati tecnici compresa la temporizzazione preimpostata in uso e le frequenze orizzontali e verticali. Aumenta o diminuisce la risoluzione corrente. MONITOR INFO.: Indica il modello e i numeri di serie del monitor. Avvertenza OSM I menu di avvertenza OSM scompaiono quando si preme il pulsante Exit. NESSUN SEGNALE: Questa funzione avverte se non è presente un Segnale di sincronizzazione verticale o orizzontale. Dopo l’accensione o quando vi è un cambiamento del segnale di ingresso o il video è inattivo, apparirà la finestra Nessun Segnale. NOTIF. RISOLUZIONE: Questa funzione consiglia l’utilizzo di una risoluzione ottimizzata. Dopo aver attivato l’alimentazione, in caso di modifica del segnale di ingresso o se il segnale video non ha una risoluzione adatta, compare la finestra NOTIF. RISOLUZIONE. Questa funzione può essere disattivata nel menu STRUMENTI. FUORI TOLLERANZA: Questa funzione fornisce raccomandazioni sulla risoluzione ottimizzata e la frequenza di rinfresco. Dopo aver attivato l’alimentazione, in caso di modifica del segnale di ingresso o se il segnale video non ha una temporizzazione adatta, apparirà il menu Fuori tolleranza. 07_Italian 22/08/2002, 9:418Italiano Italiano-9 Uso consigliato Precauzioni di sicurezza e manutenzione PER UNA RESA OTTIMALE, ATTENERSI ALLE SEGUENTI ISTRUZIONI PER L’INSTALLAZIONE E L’UTILIZZO DEL MONITOR MULTISYNC LCD A COLORI:

• NON APRIRE IL MONITOR. All’interno non ci sono parti manutenibili dall’utente e l’apertura o la rimozione di coperture può esporre a scosse pericolose o ad altri rischi. Per la manutenzione fare riferimento a personale di manutenzione qualificato.

• Non versare alcun liquido all’interno della carrozzeria, né usare il monitor vicino all’acqua.

• Non inserire alcun tipo di oggetto nelle fessure della carrozzeria, poiché esso potrebbe venire a contatto con punti a tensione pericolosa, il che può essere dannoso o fatale o può causare scosse elettriche, incendio o guasto dell’apparecchiatura.

• Non appoggiare oggetti pesanti sul cavo di alimentazione. Il danneggiamento del cavo può provocare scosse o incendio.

• Non posare il prodotto su un carrello, un supporto o un tavolo inclinato o instabile. Il monitor potrebbe cadere danneggiandosi seriamente.

• Non posare alcun oggetto sul monitor e non usarlo all’aperto.

• Il tubo fluorescente collocato nel monitor LCD contiene mercurio. Attenersi alle leggi o regolamenti dell’amministrazione locale per smaltire adeguatamente questo tubo. Scollegare immediatamente il monitor dalla presa a muro e rivolgersi a personale di manutenzione qualificato se si verificano le seguenti condizioni:

• Il cavo di alimentazione o la presa sono danneggiati.

• E’ stato versato del liquido o sono caduti oggetti nel monitor.

• Il monitor è stato esposto a pioggia o acqua.

• Il monitor è stato fatto cadere o la carrozzeria è danneggiata.

• Il monitor non funziona regolarmente seguendo le istruzioni d’uso.

• Non piegare il cavo di alimentazione.

• Non usare il monitor in ambienti con alta temperatura, umidità, polverosi o oleosi.

• Non coprire le prese d’aria del monitor.

• Se il monitor è rotto, non toccare i cristalli liquidi.

• Se il vetro è rotto. Maneggiare con cura.

• Lasciare spazio attorno al monitor per una adeguata ventilazione per permettere la dissipazione del calore. Non ostruire le aperture di ventilazione o mettere il monitor vicino a radiatori o altre fonti di calore. Non mettere nulla sopra il monitor.

• Il connettore del cavo di alimentazione è il mezzo principale per scollegare il sistema dalla rete di alimentazione. Il monitor deve essere posto vicino ad una presa di alimentazione facilmente accessibile.

• Maneggiare con cura durante il trasporto. Conservare l’imballo per il trasporto.

IL CORRETTO POSIZIONAMENTO E REGOLAZIONE DEL

MONITOR RIDUCE L’AFFATICAMENTO DI OCCHI, SPALLE E COLLO. NEL POSIZIONARE IL MONITOR, CONTROLLARE QUANTO SEGUE:

• Per ottenere le prestazioni ottimali, attendere 20 minuti per il riscaldamento.

• Regolare l’altezza del monitor in modo che la parte alta dello schermo sia a livello degli occhi o leggermente sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso.

• Posizionare il monitor ad almeno 40 cm e a non più di 70 cm dagli occhi. La distanza ottimale è 53 cm.

• Far riposare periodicamente gli occhi guardando un oggetto lontano almeno 6 metri. Chiudere sovente gli occhi.

• Posizionare il monitor ad un angolo di 90° rispetto a finestre o altre sorgenti di luce per ridurre il riflesso della luce sullo schermo. Regolare l’inclinazione del monitor in modo che le luci del soffitto non si riflettano sullo schermo. ATTENZIONE 07_Italian 22/08/2002, 9:419Italiano-10

• Se la luce riflessa rende difficoltosa la visione dello schermo, usare un filtro anti riflesso.

• Pulire la superficie del monitor LCD con un panno senza pelo e non abrasivo. Non usare detersivi o pulivetro!

• Regolare i controlli di luminosità e contrasto del monitor per migliorare la leggibilità.

• Usare un supporto per documenti posto vicino allo schermo.

• Posizionare ciò che viene osservato più spesso (lo schermo o il materiale di riferimento) direttamente davanti, per girare il meno possibile la testa quando si digita.

• Non visualizzare immagini fisse sullo schermo per lungo tempo per evitare la loro persistenza (effetti post-immagine).

• Fare regolarmente esami della vista. Ergonomia Per ottenere il massimo beneficio ergonomico, si raccomanda di:

• Utilizzare i controlli di dimensione e posizione preimpostati con segnali standard.

• Utilizzare i colori preimpostati.

• Utilizzare segnali non interallacciati con una frequenza di rinfresco verticale compresa tra 60-75 Hz.
