MANUALE UTENTE MultiSync LCD 1990SX NEC

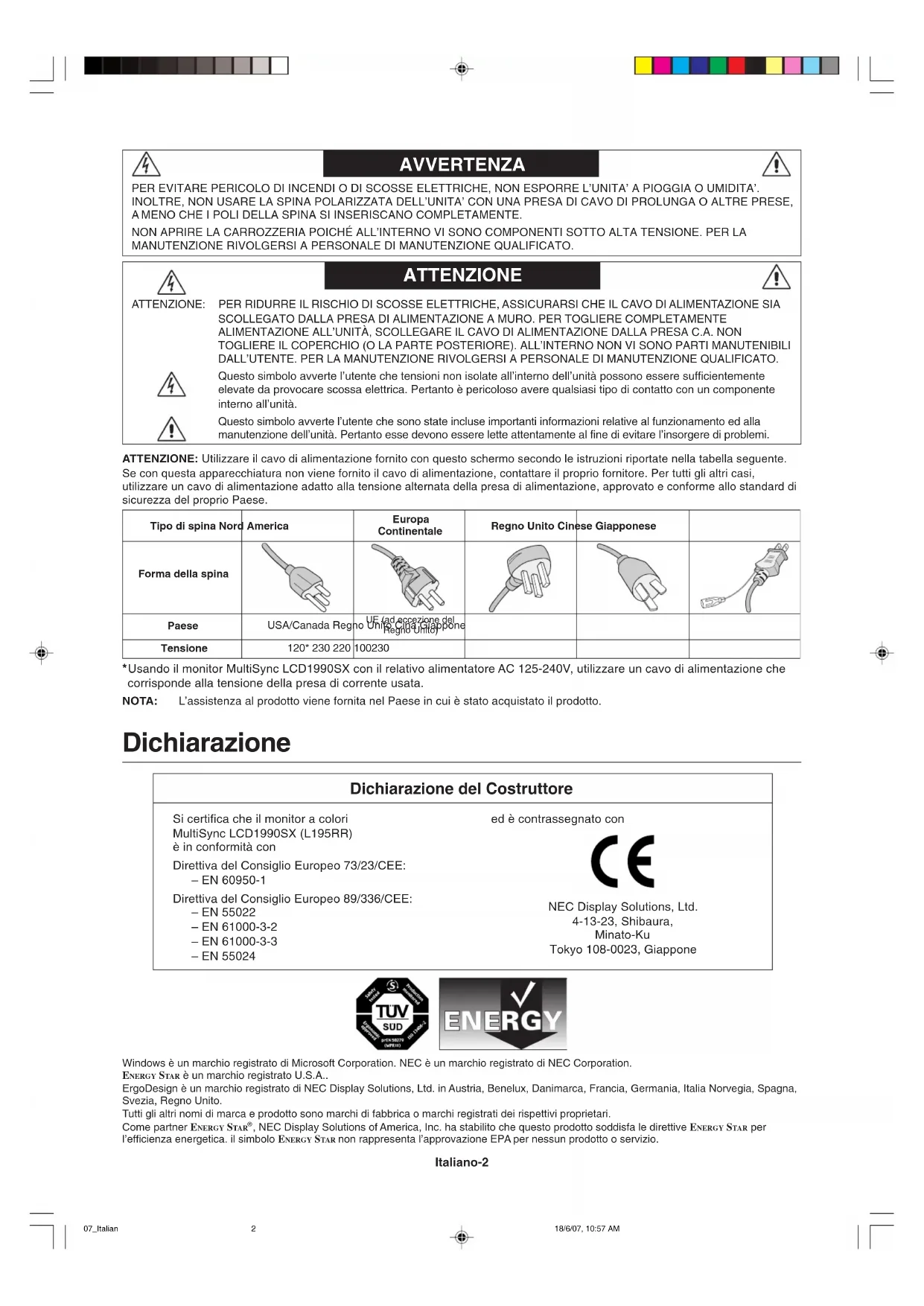

, NEC Display Solutions of America, Inc. ha stabilito che questo prodotto soddisfa le direttive ENERGY STAR per l’efficienza energetica. il simbolo ENERGY STAR non rappresenta l’approvazione EPA per nessun prodotto o servizio. 07_Italian 18/6/07, 10:57 AM2Italiano Italiano-3 Indice La confezione del nuovo monitor NEC* deve contenere i seguenti elementi:

• Monitor MultiSync LCD1990SX con supporto regolabile in altezza/inclinabile/girevole

• Cavo di alimentazione

• Cavo segnali video (mini D-SUB a 15-pin maschio verso DVI-A)

• Cavo segnali video (cavo da DVI-D a DVI-D)

• Vite (x 4) (per montare il monitor su un braccio flessibile (pagina 7 - Versione CD-ROM)) Manuale Utente Cavo da DVI-D a DVI-D Copertura caviCD ROM Viti

Conservare la confezione ed il materiale di imballaggio originali per trasportare o spedire il monitor. NOTA: Questo monitor può essere quipaggiato con gli altoparlanti opzionali: “Soundbar MultiSync”. Chiedere al rivenditore o controllare sul nostro sito web http://www.necdisplaysolutions.com Manuale Utente Cavo di alimentazione(Il tipo di cavo di alimentazioneincluso dipende dal Paese in cuiverrà spedito il monitor LCD)Mini D-SUB a 15 pin maschioverso DVI-A07_Italian 18/6/07, 10:57 AM3Italiano-4 Guida rapida Per collegare il monitor LCD al sistema, seguire le seguenti istruzioni:

1. Spegnere il computer.

2. Per il PC o il Mac con l’uscita digitale DVI: Collegare il cavo dei segnali DVI al connettore della scheda video del

sistema (Figura A.1). Serrare tutte le viti. Per il PC con l’uscita analogica: Collegare il mini-D-SUB a 15 pin al cavo segnali DVI-A al connettore della scheda video del sistema (Figura A.2). Per il Mac: Collegare l’adattatore cavo Macintosh al computer, quindi fissare il cavo segnali a 15 pin mini D-SUB all’adattatore cavo Macintosh (Figura B.1). Figura A.1 Figura B.1 Adattatore cavo Macintosh (non incluso) Figura A.2 Figura C.1 Figura C.2 Posizione del supporto più alta NOTA: Alcuni sistemi Macintosh non dispongono di un adattatore cavo Macintosh. 3. Appoggiare le mani su entrambi i lati del monitor per inclinare lo schermo LCD di 30° e alzarlo alla posizione più alta (Figura C.1).

4. Collegare tutti i cavi ai connettori appropriati (Figura C.1).

NOTA: Collegamenti errati dei cavi possono provocare un funzionamento anomalo, danneggiare la qualità del display e dei componenti del modulo LCD e/o accorciare la vita del modulo stesso.

5. Per disporre ordinatamente i cavi, utilizzare il sistema di gestione dei cavi predisposto sul supporto.

Inserire il cavo D-Sub (non incluso) e il cavo di alimentazione negli appositi ganci, come illustrato (Figura C.2). Inserire il cavo DVI e il cavo da mini D-Sub a 15 pin a DVI-A nei ganci come illustrato (Figura C.3). Quando si utilizza il monitor in posizione verticale, inserire il cavo DVI e il cavo da mini D-Sub a 15 pin a DVI-A nei ganci, come illustrato (Figura C.4).

6. Assicurarsi che tutti i cavi siano piatti contro il supporto (Figura C.3).

Controllare l’inclinazione, l’innalzamento e l’abbassamento dello schermo del monitor e rotazione dello schermo quando si manipolano i cavi. Cavo di alimentazione Inclinazione di 30˚ DC-OUT DVI-D DVI-I D-SUB Accessorio opzionale del prodotto NEC. Non utilizzare questo connettore a meno che non sia espressamente specificato. 07_Italian 18/6/07, 10:57 AM4Italiano Italiano-5 Figura E.1 Interruttore “Vacanza” Pulsante di alimentazione Figura C.3 Figura D.1 Figura D.2 Figura C.4 7. Fissare tutti i cavi insieme e collocare la copertura cavi sul supporto (Figura D.1). Per rimuovere la copertura cavi, sollevare il coperchio come illustrato nella Figura D.2. 8. Collegare un’estremitá del cavo di alimentazione all’ingresso c.a. sul retro del monitor e l’altra estremitá alla presa di alimentazione. NOTA: Fare riferimento alla sezione “Attenzione” di questo manuale per una scelta corretta del cavo di alimentazione c.a.

9. L’interruttore “Vacanza” sul lato sinistro del monitor deve essere acceso. Accendere il monitor con il pulsante di

alimentazione frontale (Figura E.1) e il computer. NOTA: L’interruttore “Vacanza” è un vero e proprio interruttore. Se questo interruttore è in posizione OFF, il monitor non può essere acceso utilizzando il pulsante anteriore. Non accendere e spegnere a ripetizione.

10. La regolazione automatica No-touch regola automaticamente il monitor sulle impostazioni ottimali al momento della

configurazione iniziale per la maggior parte delle temporizzazioni. Per ulteriori regolazioni, usare i seguenti controlli OSD:

• CONTRASTO AUTOM. (solo ingresso analogico)

• AUTO AGGIUST (solo ingresso analogico) Vedere la sezione Comandi di questo Manuale utente per una descrizione completa di questi comandi OSD. NOTA: In caso di problemi fare riferimento alla sezione Risoluzione dei problemi di questo Manuale utente. 07_Italian 18/6/07, 10:57 AM5Italiano-6 Comandi I tasti di controllo OSD (On-Screen Display) sulla parte anteriore del monitor hanno le seguenti funzioni: Per accedere al menu OSD, premere il pulsante MENU. Per cambiare l’ingresso segnali, premere il pulsante SELECT (SELEZIONA). NOTA: Per cambiare l’ingresso segnali, è necessario chiudere l’OSD.

• Le funzionalità dei pulsanti “DESTRA/SINISTRA” e “SU/GIÙ” sono intercambiabili a seconda dell’orientamento del menu OSD (Orizzontale/Verticale). Per il menu OSD e il menu utente avanzato, vedere “Appendice” (versione su CD-ROM) o il manuale completo in inglese nella versione cartacea. Rileva l’intensità di luce nell’ambiente circostante e consente al monitor di regolare le varie impostazioni per rendere la visualizzazione più confortevole. Non coprire questo sensore. Permette di accendere e spegnere il monitor. Indica che il monitor è acceso. Il colore del LED si può impostare su blu o su verde nel menu avanzato di controllo OSD. Consente di accedere al menu di controllo OSD. Consente di accedere ai sottomenu OSD. Consente di modificare la sorgente di input quando non si è all’interno del menu di controllo OSD. Apre il menu OSD. Consente di uscire dal sottomenu OSD. Consente di uscire dal menu OSD. Consente di spostarsi a destra o a sinistra all’interno del menu di controllo OSD. Consente di spostarsi verso l’alto o verso il basso all’interno del menu di controllo OSD. Ripristina la configurazione di fabbrica del menu di controllo OSD. Se viene premuto quando il menu OSD non è visualizzato, fa ruotare il menu di controllo OSD in posizione Verticale o Orizzontale (Consultare pagina 23 della versione CD-ROM, Tag9 “OSM ROTATION”).* La guida ai comandi viene visualizzata quando si accede al menu di controllo OSD. La guida ai comandi ruota insieme al menu di controllo OSD.

1 AUTO DIMMING SENSOR

(SENSORE DI RIDUZIONE

Orizzontale Verticale 07_Italian 18/6/07, 10:57 AM6Italiano Italiano-7 Raccomandazioni per l’uso Precauzioni di sicurezza e manutenzione

• NON APRIRE IL MONITOR. All’interno non ci sono parti manutenibili dall’utente e l’apertura o la rimozione di coperture può esporre a scosse pericolose o ad altri rischi. Per la manutenzione, fare riferimento a personale di manutenzione qualificato.

• Non versare alcun liquido all’interno della carrozzeria, né usare il monitor vicino all’acqua.

• Non inserire alcun tipo di oggetto nelle fessure della carrozzeria, poiché esso potrebbe venire a contatto con punti a tensione pericolosa, il che può essere dannoso o fatale o può causare scosse elettriche, incendio o guasto dell’apparecchiatura.

• Non appoggiare oggetti pesanti sul cavo di alimentazione. Il danneggiamento del cavo può provocare scosse o incendi.

• Non posare il prodotto su un carrello, un supporto o un tavolo inclinato o instabile. Il monitor potrebbe cadere danneggiandosi seriamente.

• Non posare alcun oggetto sul monitor e non usarlo all’aperto.

• Il tubo fluorescente collocato nel monitor LCD contiene mercurio. Attenersi alle leggi o regolamenti dell’amministrazione locale per smaltire adeguatamente questo tubo.

• Non piegare il cavo di alimentazione.

• Non usare il monitor in ambienti con alta temperatura, umidità, polverosi o oleosi.

• Non coprire le prese d’aria del monitor.

• Se il monitor o il vetro sono rotti, evitare il contatto con i cristalli liquidi e maneggiare con cura. Scollegare immediatamente il monitor dalla presa a muro e fare riferimento a personale di manutenzione qualificato se si verificano le seguenti condizioni:

• Il cavo di alimentazione o la presa sono danneggiati.

• E’ stato versato del liquido o sono caduti oggetti nel monitor.

• Il monitor è stato esposto a pioggia o acqua.

• Il monitor è stato fatto cadere o la carrozzeria è danneggiata.

• Il monitor non funziona regolarmente seguendo le istruzioni d’uso.

• Permettere una ventilazione adeguata intorno al monitor in modo da dissipare il calore. Non ostruire le aperture di ventilazione o mettere il monitor vicino a radiatori o altre fonti di calore. Non mettere nulla sopra il monitor.

• Il connettore del cavo di alimentazione è il mezzo principale per scollegare il sistema dalla rete di alimentazione. Il monitor deve essere posto vicino ad una presa di alimentazione facilmente accessibile.

• Maneggiare con cura durante il trasporto. Conservare l’imballo per il trasporto. Persistenza dell’immagine: La persistenza dell’immagine si ha quando un residuo o un “fantsma” di un’immagine precedente sono ancora visibili sullo schermo. A differenza dei monitor CRT, la persistenza dell’immagine dei monitor LCD non è permanente, ma bisogna evitare di visualizzare immagini costanti per lungo tempo. Per eliminare la persistenza dell’immagine, spegnere il monitor per il tempo di visualizzazione dell’immagine precedente. Ad esempio, se un’immagine è rimasta sul monitor per un’ora, lasciando un’immagine residua, il monitor deve rimanere spento per un’ora per cancellare l’immagine. NOTA: Come per tutti i dispositivi di visualizzazione, NEC DISPLAY SOLUTIONS raccomanda di utilizzare a intervalli regolari uno screen saver mobile quando lo schermo non è attivo o spegnere il monitor se non viene utilizzato. ATTENZIONE 07_Italian 18/6/07, 10:57 AM7Italiano-8 IL CORRETTO POSIZIONAMENTO E REGOLAZIONE DEL MONITOR RIDUCE L’AFFATICAMENTO DI OCCHI, SPALLE E COLLO. NEL POSIZIONARE IL MONITOR, CONTROLLARE QUANTO SEGUE:

• Per ottenere prestazione ottimali, attendere 20 minuti per il riscaldamento.

• Regolare l’altezza del monitor in modo che la parte alta dello schermo sia a livello degli occhi o leggermente sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso.

• Posizionare il monitor ad almeno 40 cm e a non più di 70 cm dagli occhi. La distanza ottimale è 50 cm.

• Far riposare periodicamente gli occhi guardando un oggetto lontano almeno 6 metri. Chiudere sovente gli occhi.

• Posizionare il monitor ad un angolo di 90° rispetto a finestre o altre sorgenti di luce per ridurre il riflesso della luce sullo schermo. Regolare l’inclinazione del monitor in modo che le luci del soffitto non si riflettano sullo schermo.

• Se la luce riflessa rende difficoltosa la visione dello schermo, usare un filtro anti riflesso.

• Pulire la superficie del monitor LCD con un panno senza pelo e non abrasivo. Non usare detersivi o pulivetro!

• Regolare i controlli di luminosità e contrasto del monitor per migliorare la leggibilità.

• Usare un supporto per documenti posto vicino allo schermo.

• Posizionare ciò che viene osservato più spesso (lo schermo o il materiale di riferimento) direttamente davanti, per girare il meno possibile la testa quando si digita.

• Non visualizzare immagini fisse sullo schermo per lungo tempo per evitare la loro persistenza (effetti post-immagine).

• Fare regolarmente esami della vista. Ergonomia Per ottenere il massimo beneficio ergonomico, si raccomanda di:

• Regolare la luminosità fino a che il raster dello sfondo scompare.

• Non impostare il controllo di contrasto al massimo.

• Utilizzare i controlli di dimensione e posizione preimpostati con segnali standard.

• Utilizzare l’impostazione predefinita del colore.

• Utilizzare i segnali non interallacciati con una frequenza di aggiornamento verticale superiore ai 60 Hz.

• Non utilizzare il colore primario blu su uno sfondo scuro, perché è difficile da vedere e può produrre l’affaticamento degli occhi a causa del contrasto insufficiente. Pulizia del pannello LCD

• Quando lo schermo a cristalli liquidi viene macchiato con polvere oppure sporcizia passare delicatamente un panno morbido.

• Non sfregare lo schermo LCD con un materiale duro.

• Non esercitare pressione sulla superficie del LCD.

• Non utilizzare un pulitore OA per non provocare deterioramento oppure scolorimento della superficie dello schermo LCD. Pulizia della carrozzeria

• Scollegare l’alimentazione

• Spolverare la carrozzeria delicatamente con un panno morbido
