MODE D'EMPLOI MultiSync FE771SB NEC

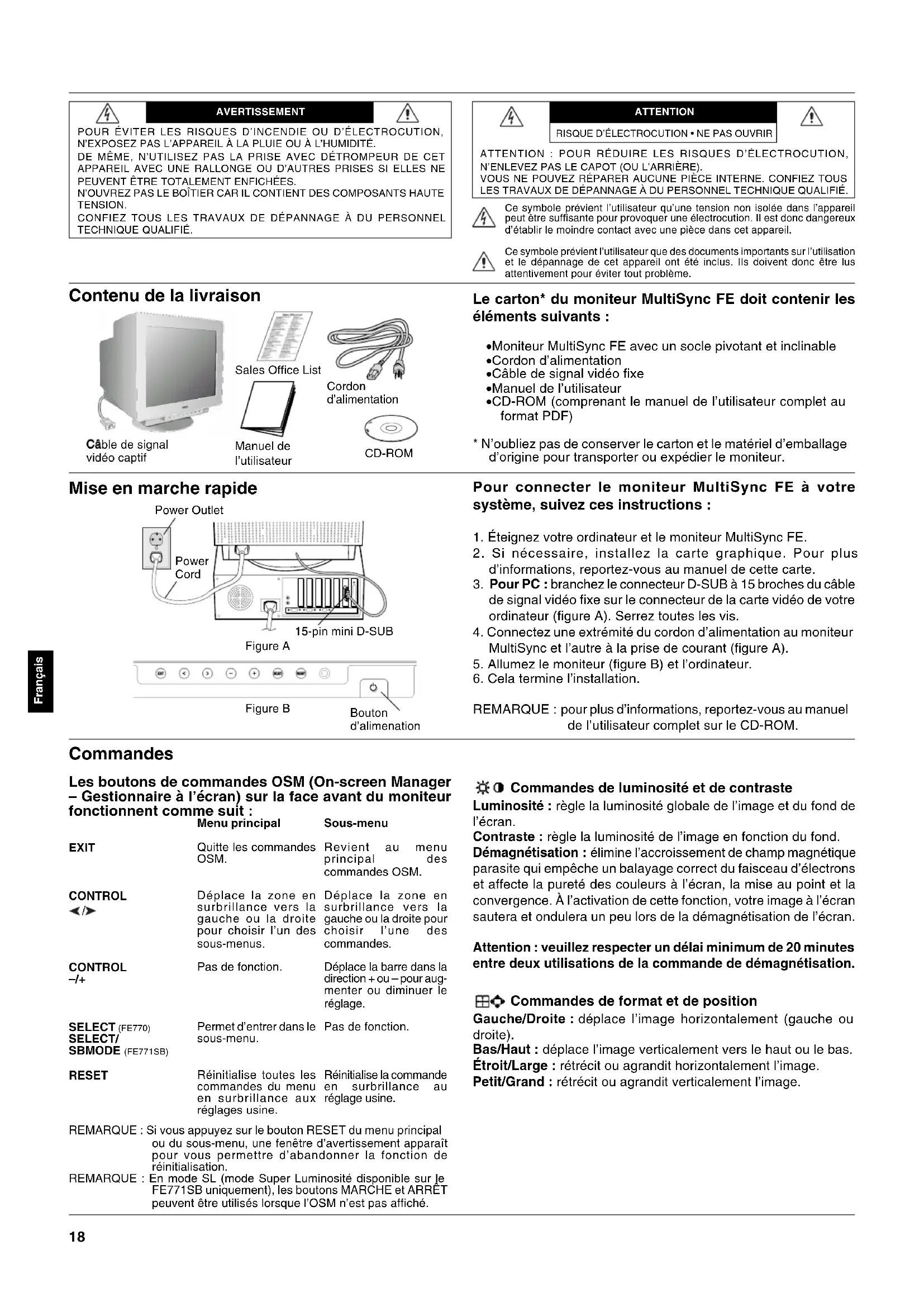

• Si cambia la orientación del monitor mientras éste está en funcionamiento podría causar una pérdida del color de la imagen. Para evitar que esto suceda, el monitor tiene que estar apagado durante 20 minutos antes de que se pueda volver a poner en funcionamiento. PELIGRO Español18 AVERTISSEMENTPOUR ÉVITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION,N’EXPOSEZ PAS L’APPAREIL À LA PLUIE OU À L’HUMIDITÉ.DE MÊME, N’UTILISEZ PAS LA PRISE AVEC DÉTROMPEUR DE CETAPPAREIL AVEC UNE RALLONGE OU D’AUTRES PRISES SI ELLES NEPEUVENT ÊTRE TOTALEMENT ENFICHÉES.N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS HAUTETENSION.CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNELTECHNIQUE QUALIFIÉ.ATTENTIONATTENTION : POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION,N’ENLEVEZ PAS LE CAPOT (OU L’ARRIÈRE).VOUS NE POUVEZ RÉPARER AUCUNE PIÈCE INTERNE. CONFIEZ TOUSLES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.Ce symbole prévient l’utilisateur qu’une tension non isolée dans l’appareilpeut être suffisante pour provoquer une électrocution. Il est donc dangereuxd’établir le moindre contact avec une pièce dans cet appareil.Ce symbole prévient l’utilisateur que des documents importants sur l’utilisationet le dépannage de cet appareil ont été inclus. Ils doivent donc être lusattentivement pour éviter tout problème. Le carton* du moniteur MultiSync FE doit contenir les éléments suivants :

• Moniteur MultiSync FE avec un socle pivotant et inclinable

• Cordon d’alimentation

• Câble de signal vidéo fixe

• Manuel de l’utilisateur

• CD-ROM (comprenant le manuel de l’utilisateur complet au format PDF)

• N’oubliez pas de conserver le carton et le matériel d’emballage d’origine pour transporter ou expédier le moniteur. Contenu de la livraison Pour connecter le moniteur MultiSync FE à votre système, suivez ces instructions :

1. Éteignez votre ordinateur et le moniteur MultiSync FE.

2. Si nécessaire, installez la carte graphique. Pour plus

d’informations, reportez-vous au manuel de cette carte.

3. Pour PC : branchez le connecteur D-SUB à 15 broches du câble

de signal vidéo fixe sur le connecteur de la carte vidéo de votre ordinateur (figure A). Serrez toutes les vis.

4. Connectez une extrémité du cordon d’alimentation au moniteur

MultiSync et l’autre à la prise de courant (figure A).

5. Allumez le moniteur (figure B) et l’ordinateur.

6. Cela termine l’installation.

REMARQUE : pour plus d’informations, reportez-vous au manuel de l’utilisateur complet sur le CD-ROM. Mise en marche rapide Commandes de luminosité et de contraste Luminosité : règle la luminosité globale de l’image et du fond de l’écran. Contraste : règle la luminosité de l’image en fonction du fond. Démagnétisation : élimine l’accroissement de champ magnétique parasite qui empêche un balayage correct du faisceau d’électrons et affecte la pureté des couleurs à l’écran, la mise au point et la convergence. À l’activation de cette fonction, votre image à l’écran sautera et ondulera un peu lors de la démagnétisation de l’écran. Attention : veuillez respecter un délai minimum de 20 minutes entre deux utilisations de la commande de démagnétisation. Commandes de format et de position Gauche/Droite : déplace l’image horizontalement (gauche ou droite). Bas/Haut : déplace l’image verticalement vers le haut ou le bas. Étroit/Large : rétrécit ou agrandit horizontalement l’image. Petit/Grand : rétrécit ou agrandit verticalement l’image. Commandes Les boutons de commandes OSM (On-screen Manager – Gestionnaire à l’écran) sur la face avant du moniteur fonctionnent comme suit : EXIT CONTROLCONTROL SELECT (FE770)SELECT/SBMODE (FE771SB)RESETMenu principalQuitte les commandes OSM. Déplace la zone ensurbrillance vers lagauche ou la droitepour choisir l’un dessous-menus.Pas de fonction.Permet d’entrer dans lesous-menu.Réinitialise toutes lescommandes du menuen surbrillance auxréglages usine.Sous-menuRevient au menuprincipal descommandes OSM.Déplace la zone ensurbrillance vers lagauche ou la droite pourchoisir l’une descommandes.Déplace la barre dans ladirection + ou – pour aug-menter ou diminuer leréglage.Pas de fonction.Réinitialise la commandeen surbrillance auréglage usine.REMARQUE : Si vous appuyez sur le bouton RESET du menu principalou du sous-menu, une fenêtre d’avertissement apparaîtpour vous permettre d’abandonner la fonction deréinitialisation.REMARQUE : En mode SL (mode Super Luminosité disponible sur leFE771SB uniquement), les boutons MARCHE et ARRÊTpeuvent être utilisés lorsque l’OSM n’est pas affiché.RISQUE D’ÉLECTROCUTION • NE PAS OUVRIRFigure AFigure BBoutond’alimenation

Câble de signalvidéo captifManuel del’utilisateurCD-ROMCordond’alimentation

15-pin mini D-SUBPower Cord Power OutletFrançaisSales Office List19 Commandes – suite Color Control System (Système de contrôle des couleurs) Les préréglages de couleurs choisissent la configuration de couleursdésirée. La barre est remplacée par la configuration de couleurssélectionnée. Chaque réglage de couleurs est défini en usine au degréKelvin spécifié. Si un préréglage est modifié, le message “ Custom ”(au choix) s’affiche et remplace le degré Kelvin, excepté enmode sRVB.Rouge, Vert, Bleu : Le Color Control System (système de contrôledes couleurs) augmente ou diminue le canon rouge, vert ou bleu dumoniteur en fonction de la sélection. Le changement de couleurapparaît à l’écran et le sens (augmentation ou diminution) est indiquépar les barres.Mode sRVB : Le mode sRVB fournit l’image la plus appropriée à l’aidede la gestion des couleurs. Vous ne pouvez pas modifierindividuellement le rouge, le vert et le bleu.Réglage des couleurs : Permet de régler la température de couleurde l’image à l’écran. Commandes de géométrie Menu des commandes de géométrie Les commandes de géométrie permettent de régler la courbure ou l’angle des bords de votre affichage.Int/Ext (coussin) : diminue ou augmente l’incurvation des bordslatéraux de l’image vers l’intérieur ou l’extérieur.Gauche/Droit (balance de la distorsion du coussin) : diminue ouaugmente l’incurvation des bords latéraux de l’image vers la gaucheou la droite.Pente (distorsion de parallélogramme) : diminue ou augmentel’inclinaison des bords latéraux vers la gauche ou la droite.Alignement (distorsion du trapèze) : diminue ou augmente le basde l’écran pour le faire coïncider avec le haut.Rotation (rotation de balayage) : fait pivoter l’ensemble de l’affichagedans le sens horaire ou inversement. Outils 1 Éliminateur de Moiré : le moiré est un motif ondulé pouvant apparaîtreparfois à l’écran. Le motif répétitif est superposé comme des imagesde vagues. Le motif est plus ou moins évident selon les applications.Pour réduire le moirage, réglez le niveau avec les boutonsCONTROL –/+. Outils 2 Langue : les menus des commandes OSM sont disponibles en6 langues.Position OSM : vous pouvez choisir l’emplacement du menu descommandes OSM à l’écran. Cette option permet de réglermanuellement la position du menu au centre, en haut à gauche, enhaut à droite, en bas à gauche et en bas à droite.Extinction de l’OSM : le menu des commandes OSM restera à l’écranaussi longtemps qu’il sera utilisé. Dans le sous-menu Extinction del’OSM, vous pouvez choisir la durée d’attente du moniteur entre ladernière pression de touche et l’extinction du menu OSM. Les duréespréréglées vont de 5 à 120 secondes.Verrouillage de l’OSM : Cette commande bloque totalement l’accèsà toutes les fonctions des commandes OSM sauf la luminosité et lecontraste. Si l’on essaye d’activer des commandes OSM en modeverrouillage, un écran apparaît indiquant que les commandes OSMsont verrouillées. Pour activer la fonction de verrouillage OSM, appuyezsimultanément sur les boutons SELECT et + puis maintenez-lesenfoncés. Pour désactiver la fonction de verrouillage OSM, appuyezsimultanément sur les boutons SELECT et + puis maintenez-lesenfoncés.IPM mode Veille : Activé : le système IPM fonctionnenormalement et toutes les étapesde l’économie d’énergie sontutilisées.Désactivé : le mode Veille du système IPMn’est pas utilisé.REMARQUE : Gardez le réglage usine Activé pour les systèmes etles cartes graphiques standard.Préréglage usine : ce menu permet de réinitialiser tous les paramètresdes commandes OSM aux réglages usine. Un messaged’avertissement apparaît pour confirmer votre intention de réinitialiserTOUS les paramètres. Les réglages individuels peuvent êtreréinitialisés en mettant la commande concernée en surbrillance et enappuyant sur le bouton RESET. Informations Mode d’affichage : indique la résolution d’affichage et les paramètresde fréquence en cours pour le moniteur.Informations écran : indique la référence du modèle et le numéro desérie de votre moniteur.Avis de rafraîchissement : un message vous informe si le taux derafraîchissement du signal appliqué par l’ordinateur au moniteur esttrop bas. Reportez-vous au manuel de la carte graphique ou dusystème pour plus d’informations. Produit ENERGYSTAR En tant que partenaire d’ENERGYSTAR, NEC-Mitsubishi Electronics Display of America Inc. juge ce produit conforme aux directives d’ENERGYSTAR sur rendement énergétique. Le label ENERGYSTAR n’a pas valeur d’engagement EPA sur un produit ou un service. Déclaration du constructeurNous certifions par la présente que le moniteurcouleurMultiSync FE770/FE771SB (N1702)est conforme àla directive européenne 73/23/CE :– EN 60950la directive européenne 89/336/CE :– EN 55022– EN 61000-3-2– EN 61000-3-3– EN 55024et porte la marqueNEC-Mitsubishi Electric Visual Systems Corporation686-1, NISHIOI OI-MACHIASHIGARAKAMI-GUNKANAGAWA 258-8533, JAPONFrançais20 Conseils d’utilisation Consignes de sécurité et d’entretien :

• N’OUVREZ JAMAIS LE BOÎTIER DU MONITEUR. Aucune pièce interne ne peut être réparée par l’utilisateur et l’ouverture ou la dépose des capots peut vous exposer à des risques d’électrocution ou autres dangers. Confiez toutes les interventions de dépannage à un personnel technique qualifié.

• Utilisez le moniteur dans une zone propre et sèche.

• Ne renversez pas de liquides sur le moniteur et ne l’utilisez pas près d’une source d’eau.

• N’introduisez pas d’objets de quelque nature que ce soit dans les fentes du boîtier car ceux-ci pourraient toucher des endroits sous tension dangereuse, ce qui peut provoquer des blessures, voire être fatal, ou peut occasionner une décharge électrique, un incendie ou une panne de l’appareil.

• Ne placez pas d’objets lourds sur le cordon d’alimentation. Un cordon endommagé peut provoquer une électrocution ou un incendie.

• Ne placez pas cet appareil sur un chariot, un support ou une table inclinés ou instables, car si le moniteur tombe, il peut être sérieusement endommagé.

• Pour déconnecter l’équipement de l’alimentation, vous devez débrancher le cordon de la prise murale.

• Pour utiliser le moniteur MultiSync FE avec son alimentation

220 - 240 V CA universelle, employez un cordon d’alimentation qui

correspond à la tension d’alimentation de la prise de courant alternatif utilisée. Le cordon d’alimentation utilisé doit être agréé et conforme aux normes de sécurité en vigueur dans votre pays (le type H05VV-F doit être utilisé sauf au Royaume-Uni).

• Au Royaume-Uni, utilisez avec ce moniteur un cordon d’alimentation approuvé BS avec une prise moulée équipée d’un fusible noir (5 A). Si aucun cordon d’alimentation n’a été fourni avec ce moniteur, veuillez contacter votre fournisseur.

• Pour utiliser le FE700 avec une alimentation 220 - 240 V CA en Australie, utilisez le cordon d’alimentation livré avec le moniteur.

• Dans tous les autres cas, utilisez un cordon d’alimentation conforme aux normes de sécurité et à la tension en vigueur dans votre pays. Nettoyage de votre moniteur Un revêtement spécial est prévu sur la surface en verre (tube cathodique) de ce moniteur afin de réduire les reflets et l’électricité statique. Afin de préserver ce revêtement délicat sur la surface en verre, utilisez un chiffon non pelucheux et non abrasif (en coton ou équivalent) ainsi qu’une solution de nettoyage sans alcool, neutre et non abrasive pour éliminer la poussière. Si l’écran nécessite un nettoyage plus important, appliquez un détergent doux neutre et de l’eau directement sur un chiffon doux que vous essorerez avant de nettoyer la surface en verre. Nettoyez régulièrement votre moniteur. ATTENTION : Les produits suivants ne sont pas recommandés pour le nettoyage de la surface en verre car ils occasionnent des dommages au tube cathodique : le benzène, les diluants, les solutions acides/ alcalines, les détergents contenant de l’alcool, de la poudre abrasive ou des agents anti-statiques ainsi que les détergents de nettoyage. Débranchez immédiatement le moniteur de la prise secteur et confiez la réparation à du personnel qualifié dans les cas suivants :

• Si le cordon d’alimentation ou la prise est endommagé(e).

• Si du liquide a été renversé ou si des objets sont tombés à l’intérieur du moniteur.

• Si le moniteur a été exposé à la pluie ou à de l’eau.

• Si le moniteur est tombé ou si le boîtier est endommagé.

• Si le moniteur ne fonctionne pas normalement en suivant les directives d’utilisation.

• Prévoyez une aération suffisante autour du moniteur pour que la chaleur puisse se dissiper correctement. N’obstruez pas les ouvertures de ventilation et ne placez pas le moniteur près d’un radiateur ou d’une autre source de chaleur. Ne posez rien sur le moniteur.

• La prise du cordon d’alimentation est le moyen principal de débrancher le système de l’alimentation électrique. Le moniteur doit être installé à proximité d’une prise de courant facilement accessible.

• Manipulez avec soin lors du transport. Conservez l’emballage pour le transport.

• Réglez la hauteur du moniteur pour que le haut de l’écran soit au niveau ou légèrement au-dessous du niveau des yeux. Vos yeux doivent pointer légèrement vers le bas quand vous regardez le centre de l’écran.

• Positionnez le moniteur au minimum à 40 cm et au maximum à 60 cm de vos yeux. La distance optimale est 50 cm.

• Reposez vos yeux régulièrement en regardant un objet situé à au moins 6 m. Clignez souvent des yeux.

• Positionnez le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de lumière pour réduire au maximum les reflets et l’éblouissement. Réglez l’inclinaison du moniteur pour que l’éclairage du plafond ne soit pas reflété par l’écran.

• Si une lumière réfléchie rend la vision de l’écran difficile, utilisez un filtre antireflet.

• Réglez les commandes de luminosité et de contraste du moniteur pour améliorer la lisibilité.

• Utilisez un support de documents placé près de l’écran.

• Positionnez ce que vous regardez le plus souvent (l’écran ou les documents de référence) directement devant vous pour minimiser les mouvements de la tête lorsque vous tapez.

• Consultez régulièrement un ophtalmologue. Ergonomie Pour obtenir l’ergonomie maximale, nous recommandons ce qui suit :

• Réglez la luminosité jusqu’à ce que la trame de fond disparaisse.

• Ne placez pas la commande de contraste à son réglage maximum.

• Utilisez les commandes de format et de position préprogrammées avec des signaux standard.

• Utilisez les préréglages des couleurs et les commandes de géométrie Gauche/Droit préprogrammées.

• Utilisez des signaux non entrelacés avec une fréquence de rafraîchissement vertical de 75 à 120 Hz.

• N’utilisez pas du bleu primaire sur un fond sombre car cela rend la lecture difficile et peut occasionner une fatigue oculaire par un contraste insuffisant.

• Éloignez le moniteur de transformateurs de haute capacité, de moteurs électriques et d’autres appareils comme des haut-parleurs externes ou des ventilateurs qui peuvent créer de puissants champs magnétiques.

• Si possible, positionnez le moniteur face à l’est pour minimiser les effets du champ magnétique terrestre.
