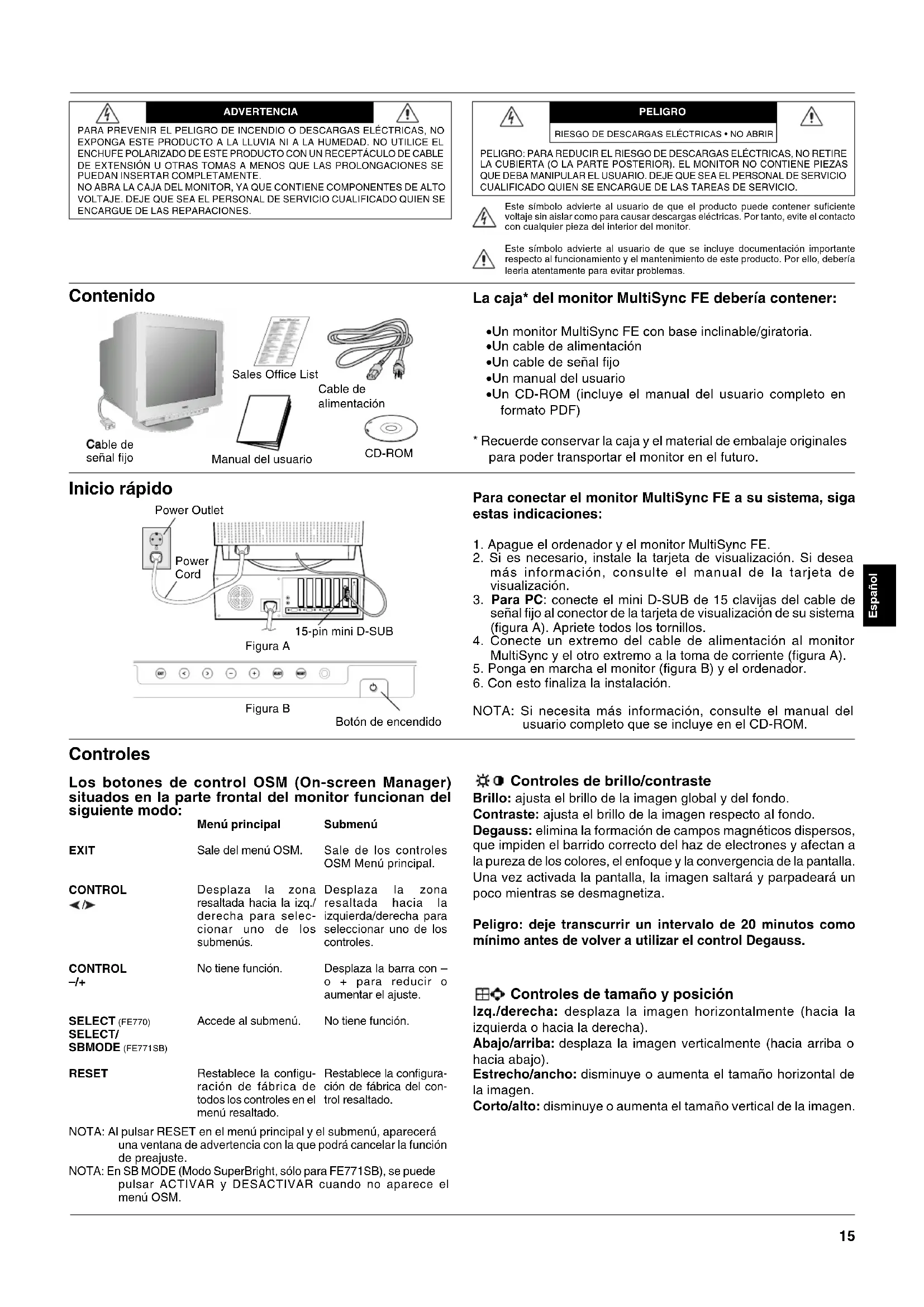

MANUAL DE USUARIO MultiSync FE771SB NEC

• Un cable de alimentación

• Un cable de señal fijo

• Un manual del usuario

• Un CD-ROM (incluye el manual del usuario completo en formato PDF)

• Recuerde conservar la caja y el material de embalaje originales para poder transportar el monitor en el futuro. Contenido Para conectar el monitor MultiSync FE a su sistema, siga estas indicaciones:

1. Apague el ordenador y el monitor MultiSync FE.

2. Si es necesario, instale la tarjeta de visualización. Si desea

más información, consulte el manual de la tarjeta de visualización.

3. Para PC: conecte el mini D-SUB de 15 clavijas del cable de

señal fijo al conector de la tarjeta de visualización de su sistema (figura A). Apriete todos los tornillos.

4. Conecte un extremo del cable de alimentación al monitor

MultiSync y el otro extremo a la toma de corriente (figura A).

5. Ponga en marcha el monitor (figura B) y el ordenador.

6. Con esto finaliza la instalación.

NOTA: Si necesita más información, consulte el manual del usuario completo que se incluye en el CD-ROM. Inicio rápido Controles de brillo/contraste Brillo: ajusta el brillo de la imagen global y del fondo. Contraste: ajusta el brillo de la imagen respecto al fondo. Degauss: elimina la formación de campos magnéticos dispersos, que impiden el barrido correcto del haz de electrones y afectan a la pureza de los colores, el enfoque y la convergencia de la pantalla. Una vez activada la pantalla, la imagen saltará y parpadeará un poco mientras se desmagnetiza. Peligro: deje transcurrir un intervalo de 20 minutos como mínimo antes de volver a utilizar el control Degauss. Controles de tamaño y posición Izq./derecha: desplaza la imagen horizontalmente (hacia la izquierda o hacia la derecha). Abajo/arriba: desplaza la imagen verticalmente (hacia arriba o hacia abajo). Estrecho/ancho: disminuye o aumenta el tamaño horizontal de la imagen. Corto/alto: disminuye o aumenta el tamaño vertical de la imagen. Controles Los botones de control OSM (On-screen Manager) situados en la parte frontal del monitor funcionan del siguiente modo: EXIT CONTROLCONTROL SELECT (FE770)SELECT/SBMODE (FE771SB)RESETMenú principalSale del menú OSM.Desplaza la zonaresaltada hacia la izq./derecha para selec-cionar uno de lossubmenús.No tiene función.Accede al submenú.Restablece la configu-ración de fábrica detodos los controles en elmenú resaltado.SubmenúSale de los controlesOSM Menú principal.Desplaza la zonaresaltada hacia laizquierda/derecha paraseleccionar uno de loscontroles.Desplaza la barra con –o + para reducir oaumentar el ajuste.No tiene función.Restablece la configura-ción de fábrica del con-trol resaltado.NOTA: Al pulsar RESET en el menú principal y el submenú, apareceráuna ventana de advertencia con la que podrá cancelar la funciónde preajuste.NOTA: En SB MODE (Modo SuperBright, sólo para FE771SB), se puedepulsar ACTIVAR y DESACTIVAR cuando no aparece elmenú OSM.RIESGO DE DESCARGAS ELÉCTRICAS • NO ABRIRFigura AFigura BBotón de encendido

Cable deseñal fijoManual del usuarioCD-ROMCable dealimentación

15-pin mini D-SUBPower Cord Power OutletEspañolSales Office List16 Controles – continuación Color Control System (Sistema de control del color) La predefinición de color permite seleccionar la configuración del colordeseada. La barra desaparece y en su lugar se muestra laconfiguración del color. Cada configuración del color está ajustadade fábrica a la escala Kelvin establecida. Si se ajusta unaconfiguración, su nombre pasará de la escala Kelvin a la configuraciónpropia del usuario excepto en el modo sRGB.Rojo, verde, azul: el Color Control System (Sistema de control delcolor) reduce o aumenta la proporción de rojo, verde o azul del monitoren función de la opción que se seleccione. La modificación del coloraparecerá en la pantalla y la dirección (aumento o disminución) semostrará en las barras.Modo sRGB: el modo sRGB ofrece la imagen gestionada por el coloradecuado. Los colores rojo, verde y azul, el brillo y el contraste no sepuede modificar por separado.Ajuste de la temperatura de color: ajusta la temperatura del colorde la imagen que aparece en la pantalla. Controles de geometría Menú de controles de geometría Los controles de Geometría le permiten ajustar la curvatura o el ángulo de los lados de la visualización.Lados barril: disminuye o aumenta la curvatura de los lados haciadentro o hacia fuera.Lados izq./derecha (balance del barril): disminuye o aumenta lacurvatura de los lados hacia la izquierda o hacia la derecha.Inclinación de los lados (paralelogramo): disminuye o aumenta lainclinación de los lados hacia la izquierda o hacia la derecha.Alineación de los lados (trapezoide): disminuye o aumenta la parteinferior de la pantalla para igualarla a la superior.Rotación (rotación de la trama): gira toda la pantalla hacia la derechao hacia la izquierda. Herramientas 1 Anular moiré: el muaré es una trama ondulada que puede aparecera veces en la pantalla. La trama aparece repetidas veces superpuestaen la imagen y formando ondulaciones. Esta trama se hace máspatente al ejecutar determinadas aplicaciones. Para reducir el muaré,ajuste el nivel con los botones de CONTROL –/+. Herramientas 2 Lenguaje: los menús del control OSM están disponibles en seisidiomas.Localización OSM: puede decidir dónde desea que aparezca el menúde controles OSM en su pantalla. Seleccionando Localización OSMpodrá ajustar manualmente la posición del menú de controles de OSM:Centro, Superior izquierda, Superior derecha, Inferior izquierda eInferior derecha.Actividad OSM: el menú de controles de OSM permanecerá activadomientras se esté utilizando. En el submenú Actividad OSM puedeindicar cuánto tiempo debe transcurrir desde que se pulsa un botónpor última vez hasta que desaparece el menú de controles de OSM.Los valores predefinidos son de 5 a 120 segundos.Bloqueo OSM: este control bloquea totalmente el acceso a todas lasfunciones de control de OSM excepto Brillo y Contraste. Si se intentanactivar los controles de OSM mientras está activado el modo debloqueo, aparecerá una ventana indicando que los controles de OSMestán bloqueados. Para activar la función Bloqueo OSM, pulseSELECT y + simultáneamente. Para desactivar la función BloqueoOSM, pulse SELECT y + simultáneamente.Modo Off del sistema IPM:Activado: el sistema IPM funciona con normalidad y se utilizantodos los tipos de ahorro de energía.Desactivado: el modo Off del sistema IPM no se utiliza.NOTA: para sistemas y tarjetas gráficas estándar, conserve laconfiguración estándar en ACTIVADO.Conf. de fábrica: seleccionando la opción de la configuración defábrica podrá restablecer la mayoría de las configuraciones de controlde OSM originales. Aparecerá un mensaje en la pantalla pidiéndoleque confirme si desea restablecer TODOS los ajustes. Podrárestablecer cada configuración resaltando el control correspondientey pulsando el botón RESET. Información Modo visualización: indica el modo y la configuración de frecuenciaactual del monitor.Información monitor: indica los números de modelo y de serie delmonitor.Aviso de refresco: aparecerá un mensaje para indicar si el intervalode actualización aplicado al monitor es demasiado bajo. Para másinformación, consulte su placa de visualización o el manual delsistema.Declaraciones del fabricantePor la presente certificamos que el monitoren colorMultiSync FE770/FE771SB (N1702)cumple laDirectiva del Consejo 73/23/CEE:– EN 60950Directiva del Consejo 89/336/CEE:– EN 55022– EN 61000-3-2– EN 61000-3-3– EN 55024y lleva la marcaNEC-Mitsubishi Electric Visual Systems Corporation686-1, NISHIOI OI-MACHIASHIGARAKAMI-GUNKANAGAWA 258-8533, JAPAN Producto ENERGYSTAR Como socio de ENERGYSTAR, NEC-Mitsubishi Electronics Display of America, Inc. ha determinado que este producto cumple las directrices de ENERGYSTAR en cuanto al rendimiento energético. El emblema de ENERGYSTAR no representa la aprobación AEP de ningún producto o servicio. Español17 Uso recomendado Medidas de seguridad y mantenimiento:

• NO ABRA EL MONITOR. No contiene piezas que deba manipular el usuario. Si se abren o se retiran las cubiertas, existe el riesgo de sufrir descargas eléctricas peligrosas u otros daños. Las reparaciones deberá realizarlas un técnico cualificado.

• Utilice el monitor en una superficie limpia y seca.

• No vierta ningún líquido en la caja ni utilice el monitor cerca del agua.

• No inserte objetos de ningún tipo en las ranuras de la caja, porque podrían tocar puntos con tensión peligrosos y ser dañinos o letales, o causar descargas eléctricas, fuego o fallos en el equipo.

• No coloque objetos pesados en el cable de alimentación. Si éste quedara dañado, podrían producirse descargas o fuego.

• No coloque este producto sobre un carro, soporte o mesa inclinado o inestable, ya que el monitor podría caerse y producirse daños graves.

• Para separar el equipo de la fuente de alimentación, tiene que desenchufarlo de la toma de corriente.

• Para utilizar el monitor MultiSync FE con la alimentación de CA 220 - 240 V, asegúrese de que el cable de alimentación es el adecuado al voltaje de la corriente alterna. El cable de alimentación debe ser homologado y cumplir las normas de seguridad de su país (debería utilizarse el tipo H05VV-F excepto en el Reino Unido).

• En el Reino Unido, utilice un cable de alimentación homologado BS con enchufe moldeado que tenga un fusible negro (5 A) instalado para utilizarlo con este monitor. Si el monitor se le ha suministrado sin cable de alimentación, póngase en contacto con su proveedor.

• En Australia, para conectar MultiSync FE700+ a una fuente de alimentación de corriente alterna de 220 - 240 V, utilice el cable de alimentación que se suministra con el monitor.

• En los demás casos, utilice un cable de alimentación homologado, compatible con la corriente alterna, que cumpla las normas de seguridad del país correspondiente. Limpieza del monitor La superficie de cristal (tubo de rayos catódicos o CRT) de este monitor dispone de un revestimiento especial para reducir los reflejos y la electricidad estática de la superficie. Dado que la superficie de cristal es delicada, recomendamos que para quitar el polvo utilice un paño sin hilachas y no abrasivo (de algodón o similar) con un limpiador sin alcohol, neutro y no abrasivo. Si debe limpiar la pantalla más a fondo, utilice un paño empapado en detergente suave neutro disuelto en agua. Limpie el monitor con regularidad. PELIGRO: no utilice los siguientes agentes para limpiar la superficie de cristal; pueden dañar el tubo de rayos catódicos: benceno, disolvente, detergente ácido/alcalino, detergente con bioalcohol, detergente en polvo abrasivo, detergente con agente antiestático, detergente limpiador. Si se dan algunas de estas circunstancias, desenchufe inmediatamente el monitor de la toma de corriente y contacte con el personal de servicio cualificado:

• Si el cable de alimentación o el enchufe está dañado.

• Si se ha derramado líquido o han caído objetos dentro del monitor.

• Si el monitor ha estado expuesto a la lluvia o el agua.

• Si el monitor se ha caído o se ha dañado la caja.

• Si el monitor no funciona con normalidad a pesar de que se han seguido las instrucciones de servicio.

• Coloque el monitor en un lugar debidamente ventilado para permitir que el calor se difunda sin problemas. No bloquee las aberturas de ventilación ni coloque el monitor cerca de un radiador u otras fuentes de calor. No coloque nada sobre el monitor.

• En caso de emergencia tire del conector del cable de alimentación si debe desconectar el sistema de la tensión de alimentación. El monitor debería estar instalado cerca de una salida de corriente de fácil acceso.

• Trate con cuidado el monitor al transportarlo. Guarde el embalaje. Podría necesitarlo para futuros transportes. SI EL MONITOR ESTÁ SITUADO Y AJUSTADO

• Ajuste la altura del monitor de forma que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo. Sus ojos deben mirar ligeramente hacia abajo al fijar la vista en el centro de la pantalla.

• Coloque el monitor a 40 cm de distancia de los ojos como mínimo y a 60 cm como máximo. La distancia óptima es de 50 cm.

• Descanse la vista periódicamente enfocándola hacia un objeto situado a 6 m como mínimo. Parpadee con frecuencia.

• Coloque el monitor en un ángulo de 90° respecto a las ventanas u otras fuentes de luz para evitar al máximo los brillos y reflejos. Ajuste la inclinación del monitor de modo que las luces del techo no se reflejen en la pantalla.

• Si el reflejo de la luz le impide ver adecuadamente la pantalla, utilice un filtro antirreflectante.

• Ajuste los controles de brillo y contraste del monitor para mejorar la legibilidad.

• Utilice un atril para documentos y colóquelo cerca de la pantalla.

• Coloque aquello en lo que más fija la vista (la pantalla o el material de referencia) directamente enfrente de usted para no tener la cabeza girada al teclear.

• Revise su vista con regularidad. Ergonomía Para conseguir las máximas ventajas ergonómicas, recomendamos que:

• Ajuste el brillo hasta que desaparezca el fondo de la imagen.

• No seleccione la configuración máxima del control Contraste.

• Utilice los controles de tamaño y posición predefinidos con señales estándar.

• Utilice la configuración del color y los controles laterales izquierda/ derecha predefinidos.

• Utilice señales no entrelazadas con una velocidad de regeneración de la imagen vertical de 75 - 120 Hz.

• No utilice el color azul primario en un fondo oscuro, ya que no se ve fácilmente y, dado que el contraste es insuficiente, podría fatigarle la vista.

• Mantenga el monitor alejado de transformadores de capacidad de alto voltaje, monitores eléctricos y otros instrumentos, por ejemplo, altavoces externos o ventiladores. Estos podrían crear fuertes campos magnéticos.

• Si es posible, coloque el monitor mirando al este para minimizar los efectos del campo magnético terrestre.
