MANUALE UTENTE Maxim ASTRALPOOL

Questo significato è richiesto alla Direttiva della Comunità Europea n. 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e indica che il disposito acquistato non deve esseregettato in unnormale cestino. Sara ince ogetto di raccolta differenziata a scopo di riutilizzo, riciclaggio o trasformazione. Qualora il medesimo contenesse delle sostanze potenzialmente nocive per l'ambiente occorre eliminare o neutralizzarle. Per ulteri informazioni sulle procedure di riciclaggio rivolgersi al proprio rivenditore.

Recycling

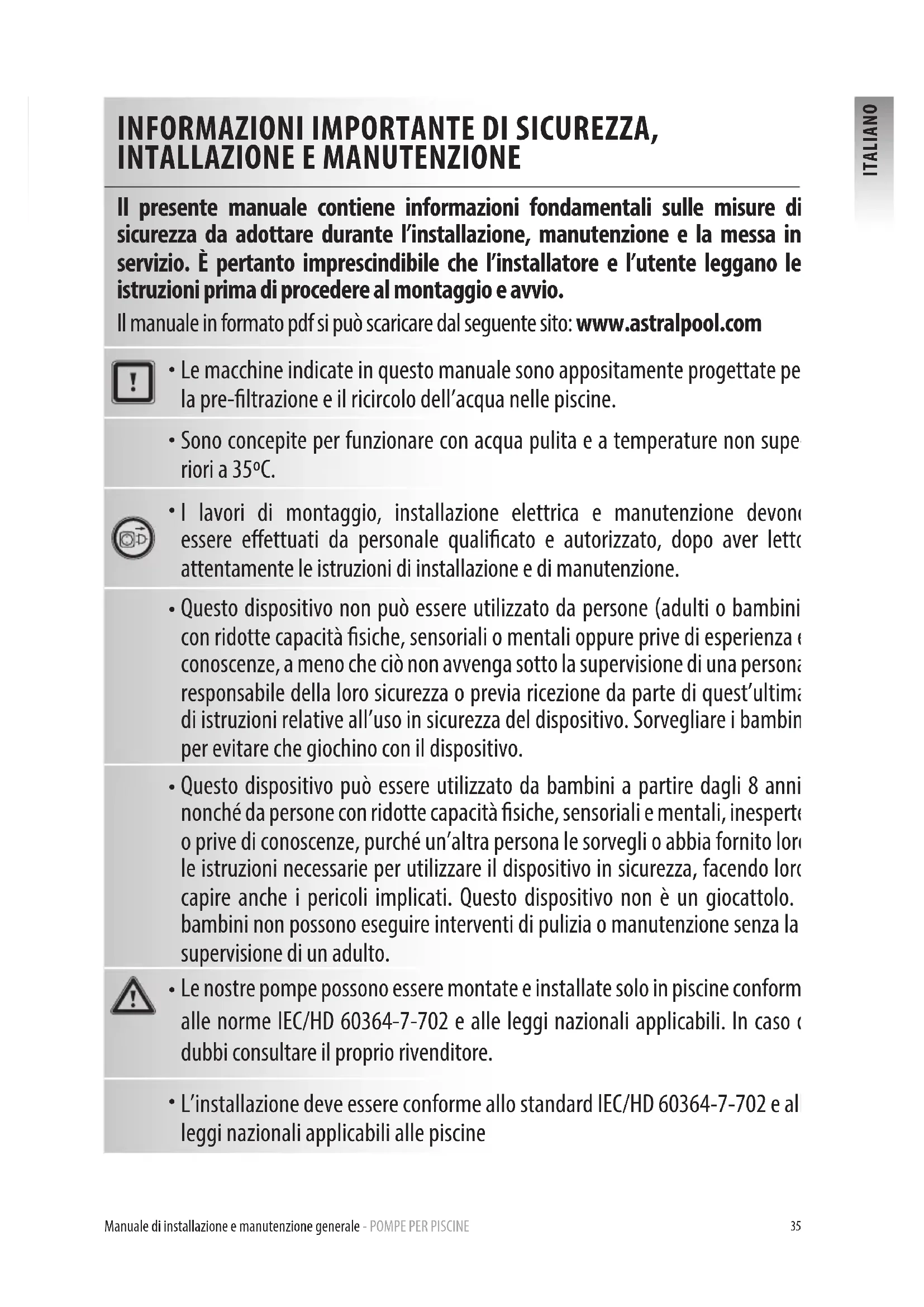

INFORMAZIONI IMPORTANTE DI SICUREZZA, INTALLAZIONE E MANUTENZIONE

Il presente manuale contiene informazioni fondamentali sulle misure di sicurezza da adottare durante l'installazione, manutenzione e la messa in servizio. è pertanto imprescindibile che l'installatore e l'utente leggano le istruzioni prima di procedere al montaggio e avvio.

Il manuale in formato pdf si può scaricare dal seguente除去: www.astralpool.com

• Le macchine indicate in quello manuale sono appositamente progettate per la pre-filtrazione e il ricircolo dell'acqua nelle piscine.
• Sono concepite per funzionare con acqua pulita e a temperature non superiori a 35^ .

• I lavori di montaggio, installazione elettrica e manutenzione devono essere effettuali da personale qualificato e autorizzato, dopo aver lettato attendamente le istruzioni di installazione e di manutenzione.

• Questo dispositivo non può essere utilizzato da persone (adulti o bambini) con ridotte capacità fisiche, sensoriali o mentali oppure privile di esperienza e consozenze, a meno che ciò non avvenga sotto la supervisione di una persona responsabile della loro sicurezza o previa ricezione da parte di quest'ultima diistruzioni relative all'uso in sicurezza del dispositivo. Sorvegliare i bambini per evitare che giochino con il dispositivo.

• Questo dispositivo può essere utilizzato da bambini a partire dagli 8 anni nonché da persone con ridotte capacità fisiche, sensoriali e mentali, inesperato o privile di conoscenze, perché un'altra persona le sorvegli o abbia fornito loro le istruzioni necessarie perutilizzare il dispositivo in sicurezza, facendo loro capire ancche i pericoli implicati. Questo dispositivo non è un giocattolo. bambini non possono esguire interventi di pulizia o manutenzione sulla supervisione di un adulto.

• Le nombre pompé possono essere montate e installate solo in piscine conform alle norme IEC/HD 60364-7-702 e alle leggi nazionali applicabili. In caso d dubbi consultare il proprio rivenditore.

• L'installazione deve essere conforme allo standard IEC/HD 60364-7-702 e al leggi nazionali applicabili alle piscine

• La pompa non può essere installata nella Zona 0 né nella Zona 1. Per consultare i disegni andare a pagina: 99.

• La pompa è stata pensata per essere utilizzata fissata a un supporto o assicurata in un luogo specifico.
• É consigliabile installare un pozzetto di fondo con apposita uscita per lo scarico del liquido in un punto con una certa probabilità di allagamento.
• Se fosse necessario installare una pompa autoaspirante sopra il livello dell'acqua, il differenziale di pressione dell'aspirazione della pompa non dev'essere superiore a 0,02 MPa (2 mH _2 O), facendo in modo che il condotto di aspirazione sia il più corto possibile, poiché una tubatura più lunga incrementa il tempo di aspirazione e le perdite di carico dell'installazione.
• La macchina va collegata ad una presa di tensione a corrente alternata (Vedi dati su coperchio delle caratteristiche della pompa), con una connessione a terra, protetta con un interrottore differenziale (RCD) con una corrente di servizio residua assegnata che non ecceda i 30mA .
• Consultare la prevalenza totale, in metri, sul retro del manuale specifico di anni gamma di pompe.

1. PRESCRIZIONI GENERALI DI SICUREZZA

Questi symboli ( 5 1 1 ) indicano una possibile situazione di pericolo come consegenza del mancato rispetto delle istruzioni corrispondenti.

PERICOLO. Rischio di folgorazione.

La mancata osservanza di questa prescrizione comporta il rischio di folgorazione.

PERICOLO.

La mancata osservanza di但这a prescrizione comporta il rischio di danni a persone e cose.

ATTENZIONE.

La mancata osservanza di但这a prescrizione comporta il rischio di danni alla pompa o all'impiano.

2. NORME GENERALI DI SICUREZZA

INDICAZIONI GENERALI

• L'installazione va effettuata secondo leindicazioni specifiche di anni impianto.
• Rispettare le norme vigenti per la prevenzione di incidenti.
• Per qualsiasi modifica della pompa è necessaria l'autorizzato preliminare da parte del fabbricante. Lo scopo dei ricambi originali e degli accessori autorizzati dal fabbricante è quello di garantire una maggiore sicurezza. Il fabbricante della pompa declina agli responsabilità per anni causati da ricambi o accessori non autorizzati.

• Prima di effettuare il lavoro su una macchina o sui dispositivi ad esta collegati, è necessario scollegare l'apparecchiatura alla rete elettrica e dai dispositivi di avvio, dato che durante il funzionamento le parti elettriche della pompa sono molto tensione.
• Rispettare quanto illustrato nelle istruzioni di installmente e manutenzione al fine di garantire la sicurezza nel funzionamento della macchina.
• In caso di funzionamento difettoso o di guasto, rivolgersi al fornitore o al suo rappresentante più vicino.

AVVERENZE PER LE OPERAZIONI DI INSTALLAZIONE E MONTAGGIO

• Solo per i casi che richiedono l'intervento sulla morsettiera del motore, durante il montaggio dei cavi elettrici sul motore della macchina, occorre fare attenzione alla loro disposizione all'interno della scatola di connessione, verificare che non vi siano pezzi di cavo all'interno dopo la chiusura e che il conduttore di messa a terra sa collegato correttamente.
• Solo per i casi che richiedono l'intervento sulla morsettiera del motore, occorre fissare le connessioni dei cavi elettrici alla morsettiera della macchina, in modo tale che siano ben inserti e fissati ai morsetti di collegamento.
• Utilizzare correttamente la guarnizione della scatola di derivazione del motore elettrico al fine di evitare l'ingresso dell'acqua. Inoltre posizionare e stringere il premistoppa all'interno del passacavi della morsettiera.

• Controllare che l'acqua non penetri nel motore né nelle parti elettriche in tensione.
• Nel caso in cui l'utilizzo previsto non sia quello menzionato, applicare adattamenti e normative tecniche supplementari.

AVVERTENZE PER AVVIO

• Prima di avviare la macchina, verificare la taratura dei dispositivi elettrici di protezione del motore; verificare inoltre che le protezioni dai contatti elettrici e meccanici siano collocate e fissate correttamente.

AVVERENZE PER LE OPERAZIONI DI MONTAGGIO E MANUTENZIONE

• Per il montaggio e l'installazione delle pompè occorre atteneri alle regolamenti nazionali in materia di montaggio e installazione di pompè.

• Controllare che l'acqua non penetri nel motore né nelle parti elettriche in tensione.

• Evitare sempre il contatto,anche accidentale,con le parti mobili della macchina durante il suo funzionamento e/o prima del suo arresto completo.

• Aspettare che la macchina sia completamente ferma prima di effettuare qualsiasi intervento su diessa.

• Scollegare la macchina alla rete elettrica e bloccare i dispositivi di avvio prima di procedere a qualunque intervento di manutenzione elettrica o meccanica.

• Prima di procedere a qualunque intervento sulla macchina seguire esta procedura:

• Togliere tensione alla macchina.

• Bloccare i dispositivi di messa in funzione
• Verificare che i circuiti, compresi i dispositivi aesiliari e i servizi supplementari, siano privi di tensione.
• Attendere il completo arresto della girante.

Considerare l'elenco precedente comeindicativo, dal momento che potrebber non essere completo per l'esistenza di requisiti addizzionali alla legge nazionale ai fini della sicurezza.

• Controllare periodicamente:

• Il corretto serraggio delle parti meccaniche e lo stato delle viti che supportano la macchina.

• La corretta posizione, il serraggio e lo stato dei conduttori di alimentazione e delle parti isolanti.
• La temperatura della macchina e del motore elettrico. In caso di anomalia, arrestare immediamente la macchina e rivolgersi al Servizio di Assistenza Tecnica più vicino.
• Le vibrazioni della macchina. In caso di anomalia, arrestare immediatamente la macchina e rivolgersi al Servizio di Assistenza Tecnica più vicino.

• Le istruzioni di installment, uso e manutenzione contente in quello manuale, a causa della complessità dei casi trattati, non pretendono di esaminare tutti i casi possibile e immaginabili di servizio e manutenzione. Qualora si rendessero necessarie istruzioni supplementari o si verificassero problemi particolari, non esitare a rivolgersi al Servizio di Assistenza Tecnica più vicino.

3. INSTALLAZIONE E MONTAGGIO

INDICAZIONI GENERALI

• Effettuare il montaggio della pompa in posizione orizzontale, a motivo del prefiltro. Le pompere sono dotate di un prefiltro con un cesto interno che serve a raccogliere le particelle più grosse che potrebbero danneggiare la parte idraulica interna della pompa.
• Tutte le pompé sono dotate di una base con fori per l'ancoraggio al basamento (Fig. 1).

TUBAZIONI

• Per effettuare il collegamento delle tubazioni, incollarle ai raccordi forniti assieme alla pompa; le giunzioni dei raccordi alle bocche di aspirazione e ritorno della pompa sono filettate e presentano guarnizioni a tenuta stagna per evitare le perdite d'acqua (Fig. 2).
• Effettuare l'installazione delle tubazioni di ritorno in perdicolare e centrata rispetto alla bosca da collegare, al fine di evitare che la pompa e il tubo siano sottoposti a sforzi esterni che,或者其他 rendere difficile il montaggio, potrebbero provocare la rottura (Fig. 2).
• Installare i tubi di aspirazione con una leggera pendenza del 2% verso la pompa, per evitare la formazione di sacche d'aria (Fig. 2).
• Al fine di assicurare il corretto funzionamento della pompa, procedere all'avvio del prefiltro fino a quando I'acqua affiora dal condotto di aspirazione (Fig. 3).

COLLOCAZIONE

• Montare la pompa al di sotto del livello dell'acqua della piscina o vasca, per migliorare il rendimento delle pompè.

• Fare in modo che la pompa sia protetta da possibili inondazioni e riceva una ventilazione con aria asciutta.

INSTALLAZIONE ELETTRICA

• É imprescindibile utilizzato un disposativo di disconnessione multipla con una separazione minima di 3 mm tra i contatti per scollegare l'apparecchio alla alimentazione elettrica.
• Utilizzare un cavo fisso per il collegamento alla rete. In caso si utilizi un cavo volante per il collegamento alla rete, quello dovrè essere dotato di terminali per il collegamento ai morsetti del motore della pompa.
• Regolare opportunistico il valore dell'interruttore differenziale in base all'intensità della pompa.

• Verificare il tipo di fusabile necessario prima di collegare il motore.

• Verificare la corretta disposizione e il collegamento del cavo di terra nell'installazione della macchina.

• Rispetto le condizioni di installmente e i collegamenti elettrici dato che, in caso contrario, il fabbricante della pompa declina agli responsabilità e considera non valida la garanzia.
• É possibile che per l'installazione esistano regolamenti specifici.
• Pericolo di folgorazione in caso di collegamento a una rete non idonea.

Se la pompa è dotata di un motore monofase:

• Dotato di protettore termico incorporado. In queste pompè è sufficiente l'installazione con erruttore secondo lo schema "Collegamenti alla rete".
• Utilizzare un salvamotore con protezione magnetotermica.
• I dati di regolazione del relè termico sono meramente illustrativi, dato che nel motore è più integrato un interruptatore di protezione.
• I Per 230 V utilizzato un tubo di collegamento di tipo H07 RN-F3 e adattare lazsche del cavo alla potenza del motore e alla lunghezza del cavo.

Se la pompa è dotata di un motore trifase:

• Utilizzare un salvamotore con protezione magnetotermico.
• É necessario proteggere la pompa dai sovraccarichi con un interrottore di sicurezza per il motore.
• Regolare correttamente il valore del termico, in base alla tabella dei protettori termici. Per il collegamento (rete da 3 × 230 ~V .) è previsto il protettore con il valore massimo indicato. Per il collegamento Y (rete da 3 × 400 ~V .) è previsto il protettore con il valore minimo indicato.
• Collegare la tensione minima a e la tensione più alta a Y per intervalli di tensione diversi da 230/400 V; 400/690 V.
• Per la corrente alternata, servisi di un flessibile di collegamento tipo H07 RN-F3, nel quale la sezione del cavo si adatti alla potenza del motore e alla lunghezza del cavo.
• Per collegare il cavo alla rete è necessario rivolgersi a personale qualificato e autorizzato.

4. ISTRUZIONI DI MESSA IN SERVIZIO

ASPETTI PRELIMINARI ALLA MESSA IN SERVIZIO

• Accorgimento preliminari alla prima messa in servizio:

• Smontare il coperchio del prefiltro svitando il dato che lo mantiene in posizione (Fig. 5).

• Riempire di acqua la pompaattraverso il prefiltro fino a quando l'acqua affioradal condotto di aspirazione.

• Nel caso in cui, durante queste operazioni, il cesto fosse fuoriuscito dal prefiltro, provvedere a reinstallarlo al fine di evitare l'ingresso di particelle grosse all'interno della pompa, che potrebbero causne il blocco.

• Verificare che la tensione e la frequenza della rete corrispondano a那一 delle riportate nella targhetta delle caratteristiche della pompa.

• Collocare il coperchio del prefilto e chiuderlo avvitando, alla dimenticarsi di collocare la guarnizione nella sua sede (Fig. 5).

• In nessun caso le pompé possono funzionare alla aver prima riempito d'acqua il prefiltro dato che, in caso contrario, si cui danneggiare la guarnizione meccanica provocando la perdita d'acquaattraverso diessa.

• Verificare che il senso di rotazione del motore sia quello corretto utilizzando il ventilatore situato nella parte posteriori dello stesso e osservandolo attraverso la spia del coperchio del ventilatore (Fig. 6).

MESSA IN SERVIZIO

• Aprire toutes le valvole e accendere il motore.
• Effettuare l'avvio automatico del processo autoadescante e verificare che si realizzii in tempi ragionevoli.

5. MANUTENZIONE

Ogni 100 ore di funzionamento a seconda del livello di pulizia dell'acqua, devono essere controllati i seguenti punti:

• Pulire regolarmente il cesto del prefiltro per evitare cali di pressione. Non colpirlo durante il processo per evitare una possibile rottura del cesto.
• Se la pompa si ferma, verificare che il consumo in ampère del motore acceso sia uguali o inferiore al valore indicato nella targhetto delle caratteristiche del fabbricante o, in caso di assenza della stessa, rivolgersi al servizio di assistenza tecnica più vicino.

• Svuotare la pompa nei casi in cui debba rinanere inattiva per un periodo prolongato, in particolare nei Paesi freddi dove sussiste il rischio di congelamento.
• Per effettuare lo svuotamento della pompa, estrarre il tappo di spurgo.

• Ogni volta che si après il prefiltro, togliere le impurità alla sede della guarnizione e alla guarnizione stessa per assicurare che la chiusura del coperchio sa a tenuta stagna (Fig. 5).

• Per mantenere il buon rendimento della pompa, sostituirne periodicamente i componenti che, per l'uso normale, sono soggetti a usura e/o deterioramento. Nella seguente tabella si elencano gli articoli soggetti a usura e/o di consumo della pompa, nonché si indica l'intervalto di sostuzione consigliato:

DESCRIZIONE DEL COMPONENTE INTERVALLO DI SOSTITUZIONE

Condensatore	1 anno
Cuscinetti	1 anno
Chiusura meccanica	1 anno
Giunti e altri elementi di tenuta (1)	1 anno

(1) L'apertura e la chiusura della pompa per la sostituzione di uno qualsiasi dei pezzi di ricambio interni non garantisce la successiva tenuta stagna. Per quello motivo, si consiglia di sostuire gli 0-ring e gli elementi di tenuta agli volta che si sostuiscono la tenuta meccanica e/o i cuscinetti.

Il periodo stimato di vita dei pezzi precedenti è stato stabilito in base alle normali condizioni d'uso e installmente del prodotto.

Seguire le istruzioni del manuale di installmente per mantenere il periodo di vita della pompa.

6. SMONTAGGIO

• É possibile smontare il gruppo del motore dal corso della pompa perché necessità di scollegare le tubazioni di aspirazione e ritorno della pompa.
• Per smontare il gruppo del motore dal corso della pompa, togliere le viti che li uniscono.

7. RISOLUZIONE DEI PROBLEMI

1. La pompa non si innesca
2. La pompa non si avvia
3. La portata della pompa è ridotta
4. Il motore fa rumore ma non si avvia
5. La pompa fa rumore
6. Arresto del motore

1	2	3	4	5	6	CAUSE	SOLUZIONI
●	●						Entrata di aria dalla tubazione di aspirazione	Verificare lo stato dei raccordi e delle guarnizioni del tubo di aspirazione
●							Tenuta insufficiente del coperchio del filtrò	Pulire il coperchio del filtrò e verificare lo stato della guarnizione di gomma
●	●						Rotazione invertita del motore Invertire	fasi di alimentazione
●	●			●			Tensione erronea Verificare il voltaggio della targhetta delle caratteristiche e quello della rete	della targhetta
	●						Prefilterto intasato Pulire il filtrò
	●						Perdite di carico nell'installazione Evitare	il più possibile che gli elementi generino perdite di carico
		●					Fissaggio non corretto della pompa Fissare	correttamente la pompa
					●		Motore bloccato Smontare il motore e rivolgersi al servizio technique
						●	Aumento della temperature nella morsettiera a causa di arco elettrico	Verificare i collegamenti della morsettiera
						●	Scatta il termointruttore Effettuare correttamente il collegamento dei cavi con i terminali della morsettiera
						●	Collegamenti della morsettiera non corretti	Stringere correttamente il cavo con il terminale / adeguare la misura del collegamento del cavo ai terminali della morsettiera
