Caractéristiques techniques	Débit maximum : 15 m³/h, Puissance : 1,5 kW, Tension : 230 V, Fréquence : 50 Hz
Utilisation	Conçue pour les piscines résidentielles, compatible avec divers systèmes de filtration.
Maintenance et réparation	Filtre à nettoyer régulièrement, vérification des joints et des connexions électriques recommandée.
Sécurité	Équipée d'un disjoncteur de protection, respecter les normes électriques en vigueur.
Informations générales	Garantie de 2 ans, service après-vente disponible, pièces de rechange accessibles.

FOIRE AUX QUESTIONS - Maxim ASTRALPOOL

Comment puis-je installer la pompe ASTRALPOOL Maxim ?

Pour installer la pompe ASTRALPOOL Maxim, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que la pompe est placée sur une surface stable et que toutes les connexions électriques et hydrauliques sont correctement établies.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord si la pompe est correctement branchée et si l'alimentation électrique est fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, consultez le service après-vente.

Comment nettoyer le préfiltre de la pompe ?

Pour nettoyer le préfiltre, éteignez la pompe, retirez le couvercle du préfiltre, puis retirez le panier. Lavez le panier à l'eau claire pour enlever les débris, puis remettez-le en place et refermez le couvercle.

La pompe fait un bruit anormal, que dois-je faire ?

Un bruit anormal peut indiquer un objet étranger dans la pompe ou un problème de roulement. Éteignez immédiatement la pompe et vérifiez le compartiment pour tout débris. Si le bruit persiste après nettoyage, contactez un technicien.

Quelle est la durée de garantie de la pompe ASTRALPOOL Maxim ?

La pompe ASTRALPOOL Maxim est généralement couverte par une garantie de 2 ans. Pour les détails spécifiques de la garantie, veuillez consulter le manuel d'utilisation ou contacter le service client.

Comment savoir si ma pompe doit être remplacée ?

Si la pompe ne fonctionne pas après plusieurs tentatives de dépannage, ou si elle présente des fuites ou des signes de dommages importants, il se peut qu'elle doive être remplacée. Consultez un professionnel pour un diagnostic.

Quelle est la puissance de la pompe ASTRALPOOL Maxim ?

La pompe ASTRALPOOL Maxim est disponible en plusieurs modèles avec différentes puissances. Vérifiez les spécifications de votre modèle dans le manuel d'utilisation pour connaître la puissance exacte.

Comment optimiser l'efficacité de ma pompe ?

Pour optimiser l'efficacité de votre pompe, effectuez un entretien régulier, nettoyez le préfiltre et vérifiez le bon fonctionnement des tuyaux. Assurez-vous également que la pompe est correctement dimensionnée pour votre piscine.

MODE D'EMPLOI Maxim ASTRALPOOL

Ce symbole est requis par la Directive de la Communaute Européenne 2012/19 / UE sur les DEE (Déchets d'Equipements Electriques et Electroniques) et signifie que votre apparéil ne doit pas être jeté dans une poubelle normale. Il sera collecté de manière sélective à des fins de réutilisation, de recyclage ou de transformation. Toutes les substances qu'il peut containir et qui sont potentiellement dangereuses pour l'environnement doivent être éliminées ou neutralisées. Demandez des informations sur les procédures de recyclage à votre revendeur.

Recidaje

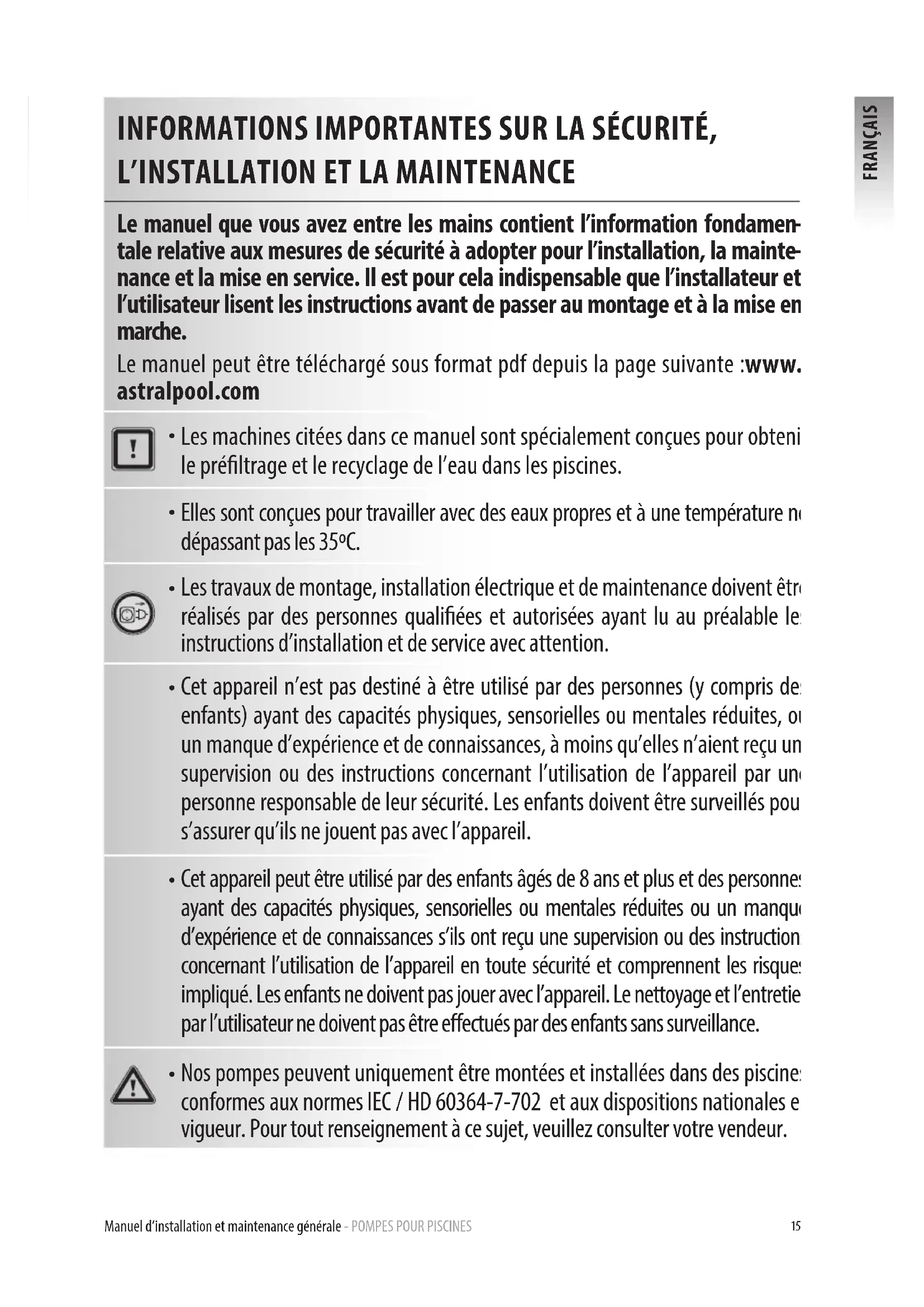

Le manuel que vous avez entre les mains contient l'information fondamentale relative aux mesures de sécurité à adopter pour l'installation, la maintenance et la mise en service. Il est pour cela indispensable que l'installateur et l'utilisateur lisent les instructions avant de passer au montage et à la mise en marche.

Le manuel peut être télécharge sous format pdf depuis la page suivante :www. astralpool.com

• Les machines citées dans ce manuel sont spécialement conçues pour obteni le préfiltrage et le recyclage de l'eau dans les piscines.
• Elles sont conçues pour travailler avec des eaux propres et à une température no dépassant pas les 35^ .

• Les travaux de montage, installation électrique et de maintenance doivent être réalisés par des personnes qualifiées et autorisées ayant lu au préalable les instructions d'installation et de service avec attention.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacities physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu un supervision ou des instructions concernant l'utilisation de l' apparéil par une personne responsable de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l' apparéil.
• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instruction concernant l'utilisation de l' apparéil en toute sécurité et comprendnent les risques impliqué. Les enfants ne doivent pas jourer avec l' apparéil. Le nettoyage et l'entretie par l'utilisateur ne doit pas être effectuels par des enfants sans surveillance.

• Nos pompes peuvent uniquement etre montees et installes dans des piscine conformes aux normes IEC / HD 60364-7-702 et aux dispositions nationales e vigueur. Pour tout renseignement a ce sujet, veuillez consulterer notre vendeur.

• L'installation doit être en conformité avec les normes IEC / HD 60364-7-702 et les dispositions nationales en vigueur relatives aux piscines.
  La pompe ne peut pas etre installed dans la Zone 0 ou la Zone 1. Pour voir les dessins, reportez-vous a la page : 99
  L'utilisation de la pompe n'est prévue que si celle-ci est fixée à un support ou à l'abri dans un emplacement spécifique.

• Il est recommandé d'installer unuisard équipé d'une sortie d'écoulement des liquides afin d'éviter tout risque d'inondation.
• Si vous doivent installer une pompe auto-aspirante au-dessus du niveau de l'eau, le différentiel de pression au niveau de l'aspiration de la pompe ne doit pas dépasser 0,02 MPa (2 mH20); faites en sorte que la conduite d'aspiration soit la plus courte possible puisque un tuyau plus long augmente le temps d'aspiration et les pertes de charge de l'installation.
• L'appareil doit être branché sur une prise de courant (voir informations sur la plaque de caractéristiques de la pompe) avec prise de terre, protégé par un interrupteur différentiel (RCD) avec un courant de fonctionnement résiduel assigné qui n'excède pas 30mA .
• Voir la hauteur totale, en mètres, dans la couverture arrière du manuel spécifique pour chaque gamme de pompes.

1. PRESCRIPIONS GENÉRALES DE SECURITÉ

Ces symboles ( Y indicant une possibilité de danger comme conséquence du manquement aux prescriptions correspondantes.

DANGER. Risque d'électrocution.

L'absence de cette prescription comporte un risque d'électrocution.

DANGER.

L'absence de cette prescription comporte un risque de dommage corporel ou matériel.

ATTENTION.

L'absence de cette prescription comporte un risque de dommage de la pompe ou de l'installation.

2. NORMES GENÉRALES DE SECURITÉ GÉNÉRALITÉS

• Effectuer l'installation selon les indications particulieres de chaque emplacement.
• Respecter le réglementation en matière de prévention des accidents en vigueur.
• L'autorisation préalable du fabricant est requise pour effectuer toute modification de la pompe. Les pieces de rechange originales et les accessoires autorisés par le fabricant seront à garantir une plus grande sécurité. Le fabricant de la pompe ne saurait être tenu responsable des dommages occasionnés par des pieces de rechange ou des accessoires non autorisés.

• Au moment d'effectuer le travail sur la machine ou sur les équipements qui y sont reliés, débrancher l'équipment du réseau électrique et des dispositifs de démarrage, étant donné que pendant le fonctionnement, les parties ELECTRIques de la pompe sont sous tension.
• Suivre tout ce qui est exposé dans les instructions d'installation et de service pour garantir la sécurité lors du fonctionnement de la machine.
• En cas de fonctionnement défectueux ou de panne, contactez votre fournisseur ou un de ses représentants le plus proche.

MISES EN GARDE RELATIVES AUX TRAVAUX D'INSTALLATION ET DE MONTAGE

• Seulement pour les situations qui requirement une intervention dans la boite à bornes du moteur, pendant la connexion des cables électriques au moteur de la machine, soigner la disposition à l'intérieur de la boite de connexions, vérifier qu'aucun morceau de cable ne soit resté à l'intérieur après sa fermeture et que le conducteur de terre soit correctement branché.
• Seulement pour les situations qui requirement une intervention dans la boite à bornes du moteur, fixer les connexions des cables electriques à la boite de derivation de la machine de sorte qu'elles soient bien enchassées et pincees aux bornes de connexion.
• Utiliser correctement le joint du boîtier de dérivation du moteur électrique pour éviter l'entrée d'eau. En outre, placer et serrer le presse-étoupe à l'intérieur du passé-câbles du boîtier de dérivation.

• Faire particulièrement attention à ce que n'entre pas d'eau dans le moteur et dans les parties électriques en tension et ce d'aucune façon.
• Dans le cas où l'utilisation prévue n'est pas celle celle qui est mentionnée, appliquer des adaptations et des normes techniques supplémentaires.

MISE EN GARDE RELATIVE À LA MISE EN MARCHE

• Avant la mise en marche de la machine, vérifier le calibrage des dispositifs de protection électrique du moteur et contrôle que les protections contre les contacts ELECTriques et mécaniques soient correctement positionnées et fixées.

MISES EN GARDE RELATIVES AUX TRAVAUX DE MONTAGE ET DE MAINTENANCE

• Prende en considération les reglementations nationales d'installation pour le montage et l'installation des pompes.

• Faire particulièrement attention à ce que n'entre pas d'eau dans le moteur et dans les parties électriques en tension et ce d'aucune façon.

• Eviter à tout moment le contact même accidentel des parties mobiles de la machine pendant son fonctionnement et/ou avant son arrêt total.

• Attendre que la machine soit complètement arrêtée pour effectuer n'importe qu'elle manipulation sur elle.

• Débrancher la machine du réseau d'alimentation et bloquer les dispositifs de mise en marche avant de procéder à toute intervention de maintenance électrique ou mécanique.

• Suivre les étapes suivantes avant d'effectuer quelque intervention que ce soit sur la machine :

Considerer cette derniere liste non exhaustive, car elle peut ne pas etre complete en raison de l'existence eventuelle de criteres supplémentaires a la loi nationale aux effets de la sécurité.

• Controller régulierement:

• La correcte fixation des parties mécaniques et l'etat des vis de support de la machine.

• La correcte position, la fixation et l'etat des conducteurs d'alimentation et des parties isolantes.
• La température de la machine et du moteur électrique. En cas d'anomalie, arrêté immédiatement la machine et contacter le Service d'Assistance Technique le plus proche.
• Les vibrations de la machine. En cas d'anomalie, arrêté immédiatement la machine et contacter le Service d'Assistance Technique le plus proche.

• Les instructions d'installation, utilisation et maintenance containes dans ce manuel, en raison de la complexité des cas traités, ne prétant pas examiner tous les cas possibles et imaginables de service et maintenance. Si des instructions supplémentaires étaient nécessaires ou si des problèmes particuliers surgissaient, ne pas hesiter à contacter le Service d'Assistance Technique le plus proche.

3. INSTALLATION ET MONTAGE

GÉNÉRAL

• Réaliser le montage de la pompe en position horizontale en raison du préfiltre. Les pompes sont dotées d'un préfiltre muni en son interieur d'un panier pour interceptor les particules volumineuses, étant donné que celles-ci peuvent endommager la partie interieure hydraulique de la pompe.
• Toutes les pompes sont munies d'un pied avec mèches pour pouvoir les fixer au sol au moyen d'un ancrage (Scheme 1).

TUYAUTERIE

• Pour réaliser la connexion de la tuyauterie, la coller au système de raccords fourni avec la pompe ; les unions du raccord aux bouches d'aspiration et d'impulsion de la pompe sont à vis et sont munies de joints d'échéité pour éviter la perte d'eau (Scheme 2).
• Réaliser l'installation des tuyaux d'impulsion complètement perpendiculaire et bien centrée par rapport à la bouche au moment de la connexion afin d'éviter que la pompe et le tuyau soient soumis à des efforts externes qui, en plus de rendre le montage plus difficile, pourrait amener à les casser (Scheme 2).
• Installer la tuyauterie d'aspiration avec une légère pente de 2% vers la pompe pour éviter la formation de poches d'air (Scheme 2).
• Pour le correct fonctionnement de la pompe, proceder à l'amorçage du préfiltre de la pompe jusqu'à ce que l'eau sorte par le conduit d'aspiration (Scheme 3).

EMPLACEMENT

• Pour améliorer le rendement des pompes, les monter en dessous du niveau de l'eau de la piscine ou étang.

• Faire attention à ce que la pompe soit à l'abri de possibles inondations et qu'elle reçoive une ventilation sèche.

INSTALLATION ÉLECTRIQUE

• Il est indispensable d'utiliser un dispositif de sectionnement électrique multiple avec une séparation minimum de 3mm entre les contacts afin de déconnecter l'appareil de l'alimentation électrique.

• Utiliser un cable rigide comme connexion au réseau. Si un cable flexible est utilisé pour la connexion au réseau, celui-ci doit intégrer des terminaux pour son branchement aux bornes du moteur de la pompe.

• Adapter dument la valeur du disjoncteur de courant résiduel selon l'intensité de la pompe.
• Avant de connecter le moteur, vérifier le type de fusible nécessaire.
• Vérifier la correcte disposition et le branchement du cable de terre lors de l'installation de l'équipement.
• Respecter les conditions d'installation et de connexion électriques : le fabricant de la pompe déclinerait toute responsabilité et déclarerait la garantie sans effet si ces conditions étaient ignores.
• Il peut existier plusieurs règlements spéciaux relatifs à l'installation.
• Danger d'électrocution en cas de branchement au réseau incorrect.

Si la pompe est munie d'un moteur monophasique :

• Incorpore un protecteur thermique.
• Utiliser un protège-moteur avec protection magnétothermique.
• Les données de régulation du relais thermique sont simplement données à titre d'exemple étant donné que le moteur est doté d'un protecteur incorpore.
• Pour 230V , utiliser une gaine de connexion type H07 RN-F3 et adapter la section du cable à la puissance du moteur et à la longueur du cable.

Si la pompe est munie d'un moteur triphasé :

• Utiliser un protège-moteur avec protection magnétothermique.
• Protégé la pompe contre la surcharge avec un interrupteur de sécurité pour le moteur.
• Régler de manière pertinente la valeur du thermique, selon le tableau des protecteurs thermiques. À la connexion Δ (Réseau de 3 x 230 V) correspond le protecteur de la plus grande valeur indiquée. À la connexion Y (Réseau de 3 x 400 V) correspond le protecteur de la plus petite valeur indiquée.
• Connecter la tension la plus bajo sur et la tension la plus haute sur Y pour des intervalles de tension différents de 230/400V; 400/690V.
• Pour du courant alternatif, utiliser une gaine de connexion type H07 RN-F3 où la section du cable s'adapte à la puissance du moteur et à la longueur du cable.
• Le cable secteur ne peut être connecté que par un personnel qualifié et autorisé.

4. INSTRUCTIONS DE MISE EN SERVICE QUESTIONS RELATIVES À LA MISE EN MARCHE

• Mesures à prendre avant la première mise en marche :

• Démonter le couvercle du préfiltre en devisant l'écrou qui la soutient (Scheme 5).

• Remplir la pompé d'eau par le préfiltre jusqu'à ce qu'elle sorte par le conduit d'aspiration.
• Si pendant ces opérations le panier s'était extrait, ne pas oublier de le placer à nouveau à l'intérieur du préfiltre, afin d'éviter l'entrée de particules volumineuses à l'intérieur de la pompe qui pourrait la bloquer.

• Vérifier que la tension et la fréquence du réseau correspondant à cette que stipule la plaque de caractéristiques de la pompe.

• Placer le couvercle préfiltre et fermer en le vissant sans oublier de placer le joint à son emplacement (Scheme 5).

• Les pompes ne peuvent enaucun cas travailler sans avoir rempli au préalable le préfiltre d'eau etantdonnedeqanslecascontraire,ela pourraientendommagerlejointmecaniqueet provoquer la perte d'eau.

• Vérifier que le sens de rotation du moteur est correct en utilisant le ventilateur situé sur la partie arrêté du moteur et en observant par le couvercle du ventilateur (Scheme 6).

MISE EN MARCHE

• Ouvrir toutes les vannes et brancher le moteur.
• Effectuer l'auto-amorçage de la tuyauterie et attendre qu'il se produit dans un temps raisonnable.

5. MAINTENANCE

Toutes les 100 heures de fonctionnement, selon le niveau de propre de l'eau, les points suivants doivent etre vérifiés:

• Nettoyer le panier du préfiltre régulièrement pour éviter les chutes de pression. Pour éviter unerupture du panier,ne pas le cogner pendant toute la durée du nettoyage.
• Si la pompe s'arrête, vérifier que la consommation en ampères du moteur soit égale ou inférieure à la marque sur la plaque de caractéristiques du fabricant, ou à défaut, contacter le Service d'Assistance Technique le plus proche.

• Vider la pompe si elle doit rester un certain temps sans fonctionner, principalement dans des zones froides ou peut existier un risque de congélation.

• Pour effectuer la vidange de la pompe, extraire le bouchon de purgege.

• Chaque fois que le préfiltre s'ouvre, nettoyer les impuretés du support du joint pour s'assurer de l'étanchéité de la fermetre du couvercle (Scheme 5).
• Les composants de la pompe, dont l'usage habituel fait qu'ils souffrent d'usure et/ou de déterioration, doivent être changés régulierement pour maintainir un bon rendement de la pompe. Le tableau suivant repertorie les composants fungibles et / ou consommables de la pompe et la période au cours de laquelle ils doivent avoir été replacés.

DESCRIPTION DE LA COMPOSANTE PÉRIODE DE TEMPS À REMPLACER
Condensateur 1 année
Rodages 1 année
Fermeture mécanique 1 année
Joints et autres éléments d'étanchéité (1)	1 année

(1) L'ouverture et la fermeture de la pompe pour le remplacement de l'une des pieces de rechange inertes ne garantit pas l'étanchéité ultérieure. Pour cette raison, il est recommendé de replacer les joints toriques et les éléments d'étanchéité lors du remplacement de la garniture mécanique et / ou des roulements.
La période approximative de durée utile des pieces précédentes a été établie dans des conditions normales d'utilisation et d'installation du produit.
Suivre les instructions du manuel d'installation pour maintainir la période de vie utile de la pompe.

6. DEMONTAGE

• L'ensemble du moteur peut être démontré du corps de la pompe, sans nécessité de débrancher les tuyaux d'aspiration et impulsion de la pompe.
• Pour démonter l'ensemble moteur du corps de la pompe, oter les vis qui les unissant.

7. TABLEAU DE DYSFUNCTIONNELS

1. La pompene ne s'amorce pas 4. La pompene ne demarre pas

2. La pompe presente un début faible

3. Le moteur fait du bruit mais ne se met pas en marche

4. La pompe fait du bruit

5. Arret du moteur

1	2	3	4	5	6	CAUSES	SOLUTIONS
●	●						Entrée d'air par le tuyau d'aspiration Vérifier l'état des raccords et les joints du tuyau d'aspiration
●							Mauvaise étanchéité du couverde du filtré	Nettoyer le couverde filtré et vérifier l'état du joint caoutchouc
●	●						Rotation du moteur inversée Inverser les 2 phases d'alimentation
●	●			●			Tension erronée Vérifier la tension de la plaque des caractéristiques et celle du réseau
	●						Préfiltre obstrué Nettoyer le filtré
	●						Pertes de charge dans l'installation Eviter au maximum que les élémentsroduisent des pertes de charge
		●					Fixation incorrecte de la pompe Fixer correctement la pompe
					●		Moteur bloqué Démonter le moteur et consulter le service technique
						●	Augmentation de la température dansla boîte de dérivation par effet d'arcde tension	Vérifier les connexions de la boîte derivation
						●	Le protecteur thermique s'active	Réaliser correctement la connexiondes cables aux terminaux des boîtes derivation
						●	Connexions de la boîte de dérivationmal effectuées	Serrer correctement le cable uterminal / Adapter la taille de laconnexion du cable aux terminaux dela boîte de dérivation
