BEDIENUNGSANLEITUNG Maxim ASTRALPOOL

Dieses Symbol ist nach der Richtlinie der Europäischen Gemeinschaft 2012/19/UE über WEEE (Elektro- und Elektronikgeräte-Abfall) vorgeschrieben und bedeutet, dass Ihr Gerät nicht über den Haushaltsmüll entsorgt werden darf. Es wird für seine Wiederverwendung, Recycling oder Umwandlung getrennt gesammelt. Jegliche eventuell darin enthaltenen potenziell umweltgeführende Stoffe müssen entsorgt oder neutralisiert werden. Ihr Handler kann Sie über Recyclingverfahren informieren.

Recidagem

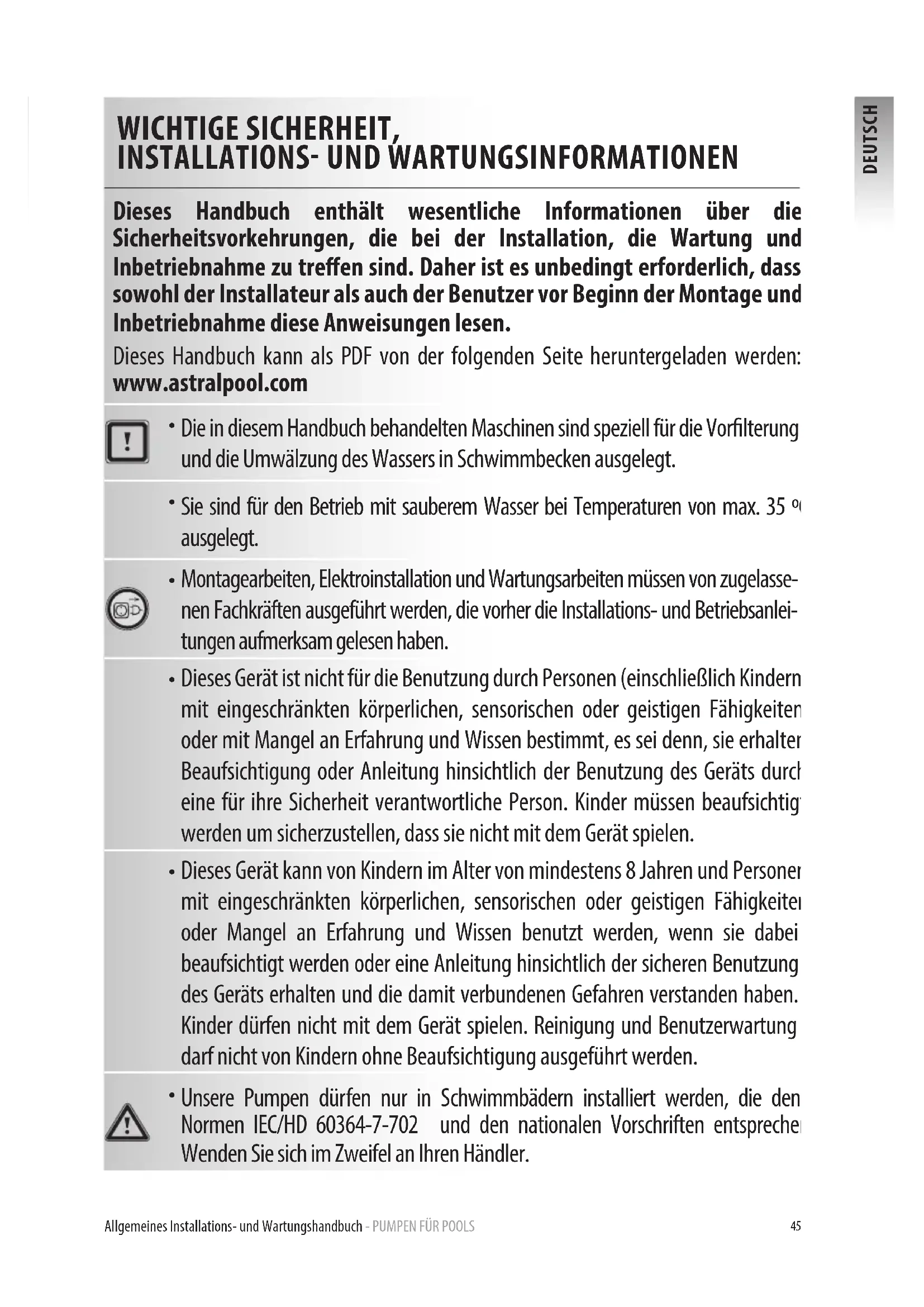

WICHTIGE SICHERHEIT, INSTALLATIONS- UND WARTUNGSINFORMATIONEN

Dieses Handbuch enthalt wesentliche Informationen über die Sicherheitsvorkehrungen, die bei der Installation, die Wartung und Inbetriebnahme zu treffen sind. Daher ist es unbedingt erforderlich, dass sowohl der Installateur als auch der Benutzer vor Beginn der Montage und Inbetriebnahme diese Anweisungenlesen.

Dieses Handbuch kann als PDF von der folgenden Seite heruntergeladen werden: www.astralpool.com

• Die in thisem Handbuch gehandelten Maschinen sind speziell für die Vorfilterung und die Umwälzung des Wassers in Schwimmbecken ausgelegt.
• Sie sind für den Betrieb mit sauberem Wasser bei Temperaturen von max. 35^ ausgelegt.
• Montagearbeiten, Elektroinstallation und Wartungsarbeiten müssen von zugelassenen Fachkräften ausgeführten werden, die vorher die Installations- und Betriebsanleitungen aufmerksam gelesen haben.
• Dieses Gerät ist nicht für die Benutzung durch Personen (einschließlich Kindern mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit Mangel an Erfahrung und Wissen bestimmt, es sei dess, sie erhalter Beaufsichtigung oder Anleitung hinsichtlich der Benutzung des Geräts durch eine für ihre Sicherheit verantwortliche Person. Kinder müssen beaufsichtig werden um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Dieses Gerät kann von Kindern im Alter von mindestens 8 Jahren und Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie bereits beaufsichtigt werden oder eine Anleitung hinsichtlich der sicheren Benutzung des Geräts erhalten und die damit verbundenen Gefahren verstanden haben. Kinder)dürfen nicht mit dem Gerät speien. Reinigung und Benutzerwartung darf nicht von Kindern ohne Beaufsichtigung ausgeführrt werden.
• Unsere Pumpen dürfen nur in Schwimmbadern installiert werden, die den Normen IEC/HD 60364-7-702 und den nationalen Vorschriften entsprechen. Wenden Sie sich im Zweifel an ihren Handler.

Die Installation muss der Norm IEC/HD 60364-7-702 und den nationale Vorschriften für Schwimmbader entsprechchen.
- Die Pumpearficht in Zone 0 und Zone 1 installiert werden. Zeichnungen finden Sie auf Seite: 99.
- Vor ihrer Nutzung muss die Pumpe an einer Halterung oder an einem bestimmten Standort befestigt werden.
- Für eine Stelle, an der mit Überschwemmungen zu rechnen ist, wird die Installation einer Bodenablauf mit angemessenem Auslass für die Flüssigkeit empfohlen.
- Falls eine selbstansaugende Pumpe über dem Wasserniveau zu installieren ist, damit der Druckunterschied zur Absaugung der Pumpe nicht mehr als 0,02 MPa (2 mH _2 O) betragen, damit der Ansaugvorgang so kurz wie möglich gehalten wird. Eine langere Rohrleitung erhöht die Ansaugzeit und den Ladeverlust der Anlage.
- Das Gerät muss an einen Wechselstromanschluss mit Erdung angeschlossen werden (siehe Daten auf der Plakette mit den Eigenschaften der Pumpe). Dieser muss durch ein Differential (RCD) mit hochstens 30mA geschichert sein.
- Beachten Sie den maximalen Gesamtdruck, in Metern, auf der Rückseite der jeweiligen Betriebsanleitung für jeder Pumpenbaureihe.

1. ALLGEMEINE SICHERHEITSVORSCHRIFTEN

These Symbole (3) weisen auf eventuelle Gefahren infolge der Nichtbeachtung der entsprechenden Vorschriften hin.

GEFAHR. Stromschlagrisiko.

Die Nichtbeachtung dieser Bestimmung birgt ein Stromschlagrisiko.

GEFAHR.

Die Nichtbeachtung dieser Bestimmung birgt ein Risiko von Personen- oder Sachschäden.

ACHTUNG.

Die Nichtbeachtung dieser Bestimmung birgt ein Risiko von Schäden an der Pumpe oder der Anlage.

2. ALLGEMEINE SICHERHEITSBESTIMMUNGEN ALLGEMEINES

• Installation gemäß den besonderen Bedingungen jeder Einsatzorte realisieren.
• Gültige Vorschriften zur Unfallverhütung einhalten.
• Vor jeder Änderung an der Pumpe muss die Genehmigung des Herstellers eingeholt werden. Die Original-Ersatzteile und das vom Hersteller zugelassene Zubehör gewährleisten einen hohen Sicherheitsgrad. Der Hersteller der Pumpe leht eine Haftung für Schäden aufgrund des Einsatzes von nicht zugelassenen Ersatz- oder Zubehörteilen ab.

• Bei Arbeiten an der Maschine oder darüber angeschlossenen Baugruppen müssen sie vorher vom Netz und den Inbetriebnahmevorrichtungen getrennt werden, da während des Betriebs die elektrischen Teile der Pumpe unter Spannung stehen.
• Installations- und Betriebsanweisungen einhalten, um die Betriebssicherheit der Maschine zu gewährleisten.
• Bei Betriebsstörungen oder Defekten wenden Sie sich an den Lieferanten oder die{nachstgelegene Vertretung.

WARNHINWEISE FÜR DIE INSTALLATIONS- UND MONTAGEARBEITEN

• Nach dem Auspacken der Pumpe darf diese nur an der Ansaugöffnung und am Motergehause, und darauf ausschließlich an beiden dieser Punkte gleichzeitig angehoben werden.
• Nur in Fälle, in denen ein Eingriff am Klemmkasten des Motors erforderlich ist, muss beim Anschluss der elektrischen Kabel an das Gerät auf die Anordnung im Inneren des Klemmkastens geachtet werden. Prüfen Sie, dass nach dem Verschluss keine Kabelstücke im Inneren geblieben sind und dass der Erdleiter richtig angeschlossen ist.
• Nur in Fälle, in denen ein Eingriff am Klemmkasten des Motors erforderlich ist, muss beim Anschluss der elektrischen Kabel an den Klemmkasten des Geräts darauf geachtet werden, dass sie gut sitzen und fest an den Anschlüssen festgezogen werden.
• Dichtung des Klemmenkastens des Elektromotors richtig einsetzen, um den Eintritt von Wasser zu verhindern. Ebenso sicherstellen, dass die Stopbüchse in der Kabeldurchführung des Klemmenkastens eingesetzt und angezogen wurde.

• Insbesondere darauf auf achten, dass unter keinen Umständen Wasser in den Motor und die spannungsführenden Teile eindringen kann.
• Bei anderweitiger Verwendung als angegeben sind Umbauten und ergänzende technische Vorschriften erforderlich.

WARNHINWEISE FÜR DIE INBETRIEBNAHME

• Vor der Inbetriebnahme der Maschine die Auslegung der elektrischen Absicherungen des Motors und die korrekte Position und Befestigung der Schutzvorrichtungen gegen elektrische und Mechanische Berührungen prüfen.

WARNHINWEISE FÜR DIE MONTAGE- UND WARTUNGSARBEITEN

• Für die Montage und Installation der Pumpen sind die länderspezifischen Montage- und Installationsvorschriften zu beachten.

• Insbesondere darauf auf achten, dass unter keinen Umständen Wasser in den Motor und die spannungsführenden Teile eindringen kann.

• Unter keinen Umständen - auch nicht unbeabsichtigt - die beweglichen Teile der Maschine während des Betriebs bzw. vor ihrem volligen Stillstand berühren.

• Vor Arbeitsen an der Maschine abwarten, bis sie vollkommen zum Stillstand gekommen ist.

-Vor elektrischen oder Mechanischen Wartungsarbeiten Maschine vom Netz trennen und Einschaltvorrichtungen blockieren.
- Vor Arbeiten an der Maschine sind nachstehende Schritte zu befolgen

1. Die Maschine spannungslos machen.
2. Die Einschaltvorrichtungen blockieren.
3. Sicherstellen, dass an den Stromkreisen - auch an den Neben- und Zubehör-Stromkreisen - keine Spannung anliegt.
4. Warten, bis das Laufrad vollkommen zum Stillstand gekommen ist.

Die obige Seite versteht sich orientativ; sie ist möglicherweise nicht vollständig, da zusätzliche Anforderungen der Landesgesetze hinsichtlich der Sicherheit vorliegen können.

• Regelmäßig kontrollieren:

• die korrekte Befestigung der mechanischen Teile und den Zustand der Befestigungsschrauben der Maschine.

• die korrekte Position, Befestigung und den Zustand der Netzkabel und Isolierungen.
• die Temperatur der Maschine und des Elektromotors. Bei Störungen die Maschine sofort ausschalten und den technischen Kundenservice in ihrer Höhe kontaktieren.
• Vibrationen an der Maschine. Bei Störungen die Maschine(sofort ausschalten und den technischen Kundenservice in ihrer Höhe kontaktieren.

• Die Installations-, Bedienungs- und Wartungsanleitungen these Handbuchs konnen aufgrund der Komplexität nicht alle möglichen und vorstellbaren Betriebs- und Wartungsfalle behandeln. Wenn Sie zusätzliche Anweisungen benötigen oder spezifische Probleme auftreten, kontaktieren Sieitte den technischen Kundenservice in Ihrer Nähe.

3. INSTALLATION UND MONTAGE

ALLGEMEINES

• Aufgrund des Vorfilters ist die Pumpe horizontal zu montieren. Die Pumpen besitzen einen Vorfilter mit einem eingebauten Korb, der größere Partikel Herausfiltert, da diese die wasserführenden Teile der Pumpe beschädigen können.
• Alle Pumpen sind mit einem Ständer mit Bohrungen zur Bodenverankerung ausgestellt (Abb. 1).

ROHRLEITUNGEN

• Der Anschluss der Rohrleitungen muss durch Verklebung mit den mitgelieferten Anschlüssen erfolgen; der Anschluss an den Saug- und Druckstutzen der Pumpe besteht aus Schraubverbindungen mit Dichtungen zur Vermeidung von Lecks an diesen Anschlüssen (Abb. 2).
• Die Installation der druckseitigen Rohrleitungen absolut senkrecht und genau mittig zum Stutzen realisieren, damit Pumpe und Rohrleitung keinen externen Beanspruchungen ausgesetzt werden, die nicht nur die Montage erschweren, sondern auch zum Bruch führen konnten (Abb. 2).
• Die saugseitigen Rohrleitungen zur Vermeidung von Luftblasenbildung leicht fallend (2%) zur Pumpe verlegen (Abb. 2).
• Damit die Pumpe korrekt Funktioniert, muss der Vorfilter entlüftet werden, bis Wasser an der Saugleitung auslauft (Abb. 3).

AUFSTELLUNGSORT

• Zur Verbesserung der Leistung die Pumpe unterhalb des Wasserspiegels des Schwimmbeckens bzw. Teichs montieren.

• Sicherstellen, dass die Pumpe vor etwaigen Überflutungen geschützt ist und eine trockene Belüfung erhalten.

ELEKTROINSTALLATION

• Es muss unbedingt ein Allpolschalter mit einem Mindestabstand von 3 mm zwischen den Kontakten verwendet werden, um das Gerät von der Stromversorgung trennen zu konnen.
• Zum Netzanschluss ein Massivleiterkabel verwenden. Sollte ein Litzenkabel für den Netzanschluss verwendet werden, muss es mit Kabelschuhen zum Anschluss an die Klemmen des Pumpenmotors versehen werden.
• Den Wert des Restspannungsschalters entsprechend der Pumpenintensität anpassen.

• Vor dem Anschluss des Motors den erforderlichen Sicherungstyp ermitteltn.

• Die korrekte Anordnung und Verbindung des Erdungskabels bei der Installation des Geräts überprüfen.

• Elektrische Installations- und Anschlussbedingungen einhalten, da sonst der Pumpenhersteller jegliche Haftung ablehnt und die Gewährleistung als wirkungslos betrachtet.
• Es können spezifische Installationsvorschriften vorhanden sein.
• Bei falschem Netzanschluss besteht ein Stromschlagrisiko.

Bei Pumpen mit Einphasenmotor:

• Überhitzungsschutz ist eingebaut.
• Motorschutzschalter mit thermisch-magnetischer Auslösung verwenden.
• Die Einstellungendaten des Thermorelais dienen nur zur Information, da im Motor ein Schutz eingebaut ist.
• Bei 230 V ein Anschlusskabel Typ H07 RN-F3 mit einem der Motorleistung und der Kabellänge entsprechenden Leiterquerschnitt verwenden.

Bei Pumpen mit Dreiphasenmotor:

• Motorschutzschalter mit thermisch-magnetischer Auslösung verwenden.
• Pumpe mit Motor-Sicherheitschalter gegen Überlastung schützen.
• Den Wert des Thermorelais korrekt gemäß der Tabelle der thermischen Absicherung einstellen. Für den -Anschluss (Netz 3 x 230 V) ist der Schutz mit dem higheren Wert maßgebend. Für den Y-Anschluss (Netz 3 x 400 V) ist der Schutz mit dem niedrigeren Wert maßgebend.
• Bei anderen Spannungen als 230/400V niedrigere Spannung in und höhere Spannung in Y anschließen; 400/690V.
• Bei Wechselstrom ein Anschlusskabel Typ H07 RN-F3 mit einem der Motorleistung und der Kabelänge entsprechenden Leiterquerschnitt verwenden.
• Das Netzkabelarf nur von zugelassenen Fachkräften angeschlossen werden.

4. ANLEITUNGEN ZUR INBETRIEBAHME

VOR DER INBETRIEBNAHME

• Maßnahmen vor der ersten Inbetriebnahme:

• Den Deckel des Vorfilters abnehmen. Hierzu die Befestigungsmutter abschrauben (Abb. 5).

• Die Pumpe durch den Vorfilter mit Wasser fällen, bis es durch die Saugleitung ausläuft.

• Wenn darauf der Korb entnommen wurde, wieder im Vorfilter einsetzen, damit keine größeren Partikel in die Pumpe gelangen und diese blockieren.

• Prüfen, dass die Spannung und Frequenz des Netzes dem Typenschild der Pumpe entsprechen.

• Den Deckel des Vorfilters montieren und festschrauben. Dabei nicht vergessen, die Dichtung einzusetzen (Abb. 5).

• Die Pumpen dürfen unter keinen Umständen laufen, ohne dass der Vorfilter mit Wasser gefüllt ist. Sonst wird die Mechanische Dichtung beschädigt und undicht.

• Die korrekten Motorlaufrichtung anhand des Sichtfensters am Ventilatordeckel an der Rückseite des Motors überprüfen (Abb. 6).

INBETRIEBNAHME

• Alle Ventile öffnen und den Motor anschließen.
• Automatische Entlüftung der Rohrleitungen vornehmen. Hierfür angemessen lange warten.

5. WARTUNG

Alle 100 Betriebsstunden müssen je nach Sauberkeitsgrad des Wassers folgende Punkte geprüft werden:

• Den Korb des Vorfilters regelmäßig reinigen, um Druckabfälle zu vermeiden. Korb beim Reinigen nicht ausklopfen, da er brechen konnte.
• Wenn die Pumpe stehen bleibt, prufen, ob die Stromaufnahme des Motors in Ampere dem Typenschild des Herstellers entspricht. Andernfalls den{nachsten Kundendienst verständigen.

• Die Pumpe leeren, wenn sie längerere Zeit nicht in Betrieb genommen wird (insbesonder in kalten Ländern mit Frostgefahr).
  -Zum Entleeren der Pumpe die Ablassschraube offen.
• Bei jedem öffnen des Vorfilters Verunreinigungen am Dichtungssitz und der Dichtung entfernen, um die Dichtigkeit des Deckelverschlusses zu gewährleisten (Abb. 5).
• Die Bauteile der Pumpe mit normalem Verschleib bzw. Abnutzung müssen regelmäßigersetz werden, damit die Leistungsfähigkeit der Pumpe nicht beeinträchtigt wird. In der folgenden Tabelle sind die fungiblen und / oder Verbrauchsteile der Pumpe und der Zeitraum aufgeführt, in dem sie ausgetauscht werden müssen.

BAUTEILBESCHREIBUNG ERSETZEN NACH
Kondensator	1 Jahr
Lager	1 Jahr
Mechanischer Verschluss	1 Jahr
Fugen und andere Dichtungselemente (1)	1 Jahr

(1) Das Öffnen und Schließen der Pumpe für den Austausch von inerten Ersatzteilen garantiert keine anschließende Dichtigkeit. Aus thisem Grund wird empfohlen, die O-Ringe und Dichtungselemente zu ersetzen, wenn die Gleitringdichtung und / oder Lager ausgetaucht werden.

Die geschätzte Lebensdauer obiger Bauteile entspricht normalen Nutzungs-und Installationsbedingungen des Produkts.

Zur Veränderung der Lebensdauer der Pumpe die Anweisungen des Installationshandbuchs befolgen.

6. DEMONTAGE

Die Motor-Baugruppe kann vom Pumpengehause abgebaut werden, ohne die Saug- und Druckleitung der Pumpe abzutrennen.
- Zum Abnehmer der Motor-Baugruppe vom Pumpengehäuse die Verbindungsschrauben * 爍 en.

7. STÖRUNGSTABELLE

1. Die Pumpe entluftet sich nicht
2. Die Pumpe lauft nicht an
3. Die Pumpe fordert weniger Wasser
4. Der Motor macht Gerausche, er lauft aber nicht an
5. Die Pumpe verursacht Gerausche
6. Der Motor bleibt stehen

1	2	3	4	5	6	URSACKEN	Lösungen
●	●						Lufteintritt über die Saugleitung Zustand der Anschlüsse und Dichtungen der Saugleitung prüfen
●							Mangelnde Dichtigkeit des Filterdeckels Den Filterdeckel reinigen und den Zustand der Gummidichtigung prüfen
●	●						Falsche Laufrichtung des Motors 2 Pole der Netzversorgung vertauschen
●	●			●			Falsche Spannung Spannungsangaben von Typenschild und Netz prüfen
	●						Der Vorfilter ist verstopft Den Filter reinigen
	●						Lastverlust in der Installation möglichst verhindern, dass die Elemente Lastverlust verursichen
		●					Unsachgemäß Befestigung der Pumpe Die Pumpe korrekt befestigen
					●		Der Motor blockiert Den Motor ausbauen und zum Kundendienst bringen
						●	Temperaturanstieg im Klemmenkasten aufgrund eines Spanningsbogens Die Anschlüsse im Klemmenkasten prüfen
						●	Der Überhitzungsschutz wird ausgelöst Die Anschlüsse der Kabel an die Klemmen im Klemmenkasten fachgerecht vorhalten
						●	Die Anschlüsse im Klemmenkasten sind mangelhaft Das Kabel mit der Klemme fest anziehen / Die Höhe der Kabelverbindung an die Klemmen des Klemmenkastens anpassen
