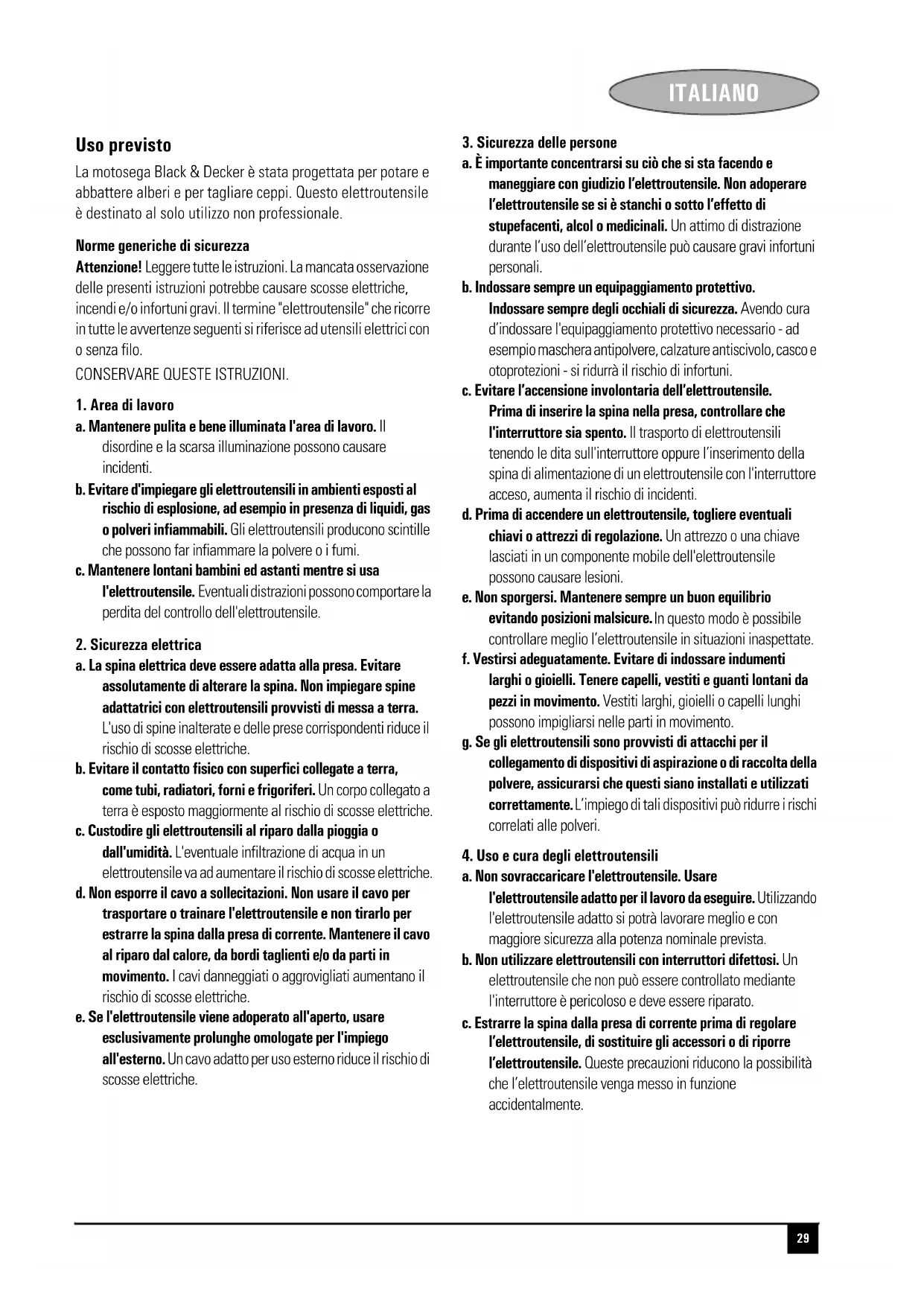

Poids (kg) 5,55 5,65 5,8 5,6 5,7 5,85 Classe de sécurité II II II II II II29 ITALIANO ITALIANO Uso previsto La motosega Black & Decker è stata progettata per potare e abbattere alberi e per tagliare ceppi. Questo elettroutensile è destinato al solo utilizzo non professionale. Norme generiche di sicurezza Attenzione! Leggere tutte le istruzioni. La mancata osservazione delle presenti istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi. Il termine "elettroutensile" che ricorre in tutte le avvertenze seguenti si riferisce ad utensili elettrici con o senza filo. CONSERVARE QUESTE ISTRUZIONI.

a. Mantenere pulita e bene illuminata l'area di lavoro. Il disordine e la scarsa illuminazione possono causare incidenti. b. Evitare d'impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i fumi. c. Mantenere lontani bambini ed astanti mentre si usa l'elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo dell'elettroutensile.

2. Sicurezza elettrica

a. La spina elettrica deve essere adatta alla presa. Evitare assolutamente di alterare la spina. Non impiegare spine adattatrici con elettroutensili provvisti di messa a terra. L'uso di spine inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche. b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi. Un corpo collegato a terra è esposto maggiormente al rischio di scosse elettriche. c. Custodire gli elettroutensili al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio di scosse elettriche. d. Non esporre il cavo a sollecitazioni. Non usare il cavo per trasportare o trainare l'elettroutensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo al riparo dal calore, da bordi taglienti e/o da parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e. Se l'elettroutensile viene adoperato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. Un cavo adatto per uso esterno riduce il rischio di scosse elettriche.

3. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile. Non adoperare l’elettroutensile se si è stanchi o sotto l’effetto di stupefacenti, alcol o medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può causare gravi infortuni personali. b. Indossare sempre un equipaggiamento protettivo. Indossare sempre degli occhiali di sicurezza. Avendo cura d’indossare l'equipaggiamento protettivo necessario - ad esempio maschera antipolvere, calzature antiscivolo, casco e otoprotezioni - si ridurrà il rischio di infortuni. c. Evitare l’accensione involontaria dell’elettroutensile. Prima di inserire la spina nella presa, controllare che l'interruttore sia spento. Il trasporto di elettroutensili tenendo le dita sull'interruttore oppure l’inserimento della spina di alimentazione di un elettroutensile con l'interruttore acceso, aumenta il rischio di incidenti. d. Prima di accendere un elettroutensile, togliere eventuali chiavi o attrezzi di regolazione. Un attrezzo o una chiave lasciati in un componente mobile dell'elettroutensile possono causare lesioni. e. Non sporgersi. Mantenere sempre un buon equilibrio evitando posizioni malsicure. In questo modo è possibile controllare meglio l’elettroutensile in situazioni inaspettate. f. Vestirsi adeguatamente. Evitare di indossare indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani da pezzi in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L’impiego di tali dispositivi può ridurre i rischi correlati alle polveri.

4. Uso e cura degli elettroutensili

a. Non sovraccaricare l'elettroutensile. Usare l'elettroutensile adatto per il lavoro da eseguire. Utilizzando l'elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista. b. Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato. c. Estrarre la spina dalla presa di corrente prima di regolare l’elettroutensile, di sostituire gli accessori o di riporre l’elettroutensile. Queste precauzioni riducono la possibilità che l’elettroutensile venga messo in funzione accidentalmente.30 ITALIANO d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori della portata dei bambini. Non consentire l'uso dell’elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili risultano pericolosi se usati da persone inesperte. e. Sottoporre gli elettroutensili alle procedure di manutenzione del caso. Verificare che le parti mobili siano bene allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possano compromettere il funzionamento dell'elettroutensile. In caso di danni, riparare l’elettroutensile prima dell’uso. La scarsa manutenzione causa molti incidenti. f. Mantenere affilati e puliti gli utensili da taglio. Se sottoposti alla giusta manutenzione, gli utensili da taglio con taglienti affilati s'inceppano meno frequentemente e sono più facili da manovrare. g. Utilizzare l'elettroutensile, gli accessori, le punte ecc. in conformità alle presenti istruzioni e secondo la specifica destinazione prevista, tenendo conto delle condizioni d’esercizio e del lavoro da completare. L’impiego degli elettroutensili per usi diversi da quelli previsti può dar luogo a situazioni di pericolo.

a. Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo usando pezzi di ricambio originali. Ciò permetterà di conservare le condizioni di sicurezza dell'elettroutensile. Ulteriori precauzioni di sicurezza per le motoseghe X Mantenere ogni parte del corpo lontana dalla motosega durante l’impiego. Prima di accendere la motosega, assicurarsi che la catena della sega non sia a contatto di altre parti. Un attimo di distrazione durante l’impiego della motosega può far impigliare l'abbigliamento o parti del corpo nella motosega. X Tenere sempre la motosega con la mano destra sull'impugnatura posteriore e quella sinistra sull'impugnatura anteriore. Se la motosega viene tenuta all’incontrario rispetto a quanto consigliato, si aumenta il rischio di lesioni personali e non bisogna mai farlo. X Indossare occhiali di sicurezza e otoprotezioni. Si consiglia inoltre un equipaggiamento protettivo per testa, mani, gambe e piedi. Un abbigliamento protettivo idoneo riduce il rischio di lesioni personali causate dal lancio di rami o dal contatto accidentale con la motosega. X Non utilizzare la motosega su di un albero. L’utilizzo della motosega quando ci si trova in alto su di un albero può causare lesioni personali. X Mantenere sempre un buon equilibrio e utilizzare la motosega solo quando ci si trova su di una superficie fissa, sicura e piana. Superfici sdrucciolevoli o poco stabili tipo le scale, possono causare la perdita di equilibro o del controllo della motosega. X Se si taglia un ramo sotto tensione, prestare attenzione all'effetto "molla". Quando la tensione nelle fibre del legno viene rilasciata, il ramo caricato come una molla può colpire l'operatore e/o fargli perdere il controllo della motosega. X Prestare la massima attenzione quando si tagliano cespugli e giovani pertiche, dato che il materiale sottile potrebbe incepparsi nella motosega e schizzare verso l'operatore oppure fargli perdere l'equilibrio. X Trasportare la motosega spenta e tenuta lontana del corpo afferrandola dall’impugnatura anteriore. Durante il trasporto o quando si ripone la motosega, montare sempre il coperchio della barra di guida. Il corretto maneggio della motosega riduce la probabilità di contatto accidentale con la catena in movimento della motosega. X Seguire le istruzioni relative alla lubrificazione, al tensionamento della catena e alla sostituzione degli accessori. Delle catene tese o lubrificate in modo errato possono o rompersi o aumentare la probabilità di contraccolpi. X Mantenere le impugnature pulite e prive di tracce di olio o grassi. Residui di olio o grasso sulle impugnature le rendono scivolose causando la perdita di controllo. X Tagliare solo il legno. Non usare la motosega per lavori diversi da quelli di progetto. Ad esempio: non utilizzare la motosega per tagliare plastica, murature o materiali da costruzione diversi dal legno. L’impiego della motosega per usi diversi da quelli previsti può dar luogo a situazioni di pericolo. Possibili cause ed accorgimenti per impedire un contraccolpo I contraccolpi possono verificarsi quando la punta della barra di guida tocca un oggetto o quando il legno tagliato si richiude e incastra la catena della motosega nel taglio. A volte il contatto con la punta può causare una reazione inversa improvvisa, spingendo la barra di guida verso l’alto e indietro verso l’operatore. Se la catena della motosega rimane incastrata lungo la parte superiore della barra di guida è possibile che la barra venga spinta indietro velocemente contro l’operatore.31 ITALIANO Entrambe queste reazioni possono causare la perdita di controllo della motosega con la probabilità di pericolose lesioni personali. Non fare affidamento esclusivamente sui dispositivi di sicurezza incorporati nella motosega. Ricade sull’operatore della motosega la responsabilità di eseguire dei lavori di taglio che non causino incidenti o lesioni. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto adottando le misure di sicurezza idonee come descritto di seguito: X Tenere saldamente la motosega afferrando le impugnature con i pollici e le dita. Afferrando la motosega con entrambe le mani, posizionare il corpo e il braccio in modo da far fronte ad eventuali contraccolpi. L’operatore è in grado di resistere alla forza esercitata da eventuali contraccolpi se adotta le misure del caso. Non lasciare andare la motosega. X Non sbilanciarsi e non tagliare oltre l’altezza della spalla. In questo modo si evita il contatto involontario con la punta e si mantiene un miglior contatto della motosega in situazioni impreviste. X Utilizzare solamente le barre di guida e le catene di ricambio indicate dal produttore. L’errata sostituzione delle barre di guida e delle catene può causare la rottura della catena e/o contraccolpi. X Rispettare le istruzioni di affilatura e di manutenzione della catena della motosega date dal fabbricante. La diminuzione dell’altezza del calibro di profondità aumenta la possibilità di contraccolpi. Consigli di sicurezza per la motosega X Consigliamo vivamente a chi la usa per la prima volta, di farsi dare dei consigli pratici da un esperto sia per l’uso della motosega sia dell’equipaggiamento protettivo. Completare questa lezione pratica segando ceppi su di un cavalletto o di un’intelaiatura di sostegno. X Durante il trasporto della motosega consigliamo di verificare che il freno sia innestato. X Quando non viene adoperata, la motosega deve essere sottoposta alla necessaria manutenzione. Non riporre mai la motosega senza averne rimosso la catena e la barra di guida che devono essere conservate in un bagno d'olio. Tutti i componenti della motosega devono essere riposti in luogo sicuro e asciutto, fuori dalla portata dei bambini. X Consigliamo di scaricare l’olio in un apposito serbatoio prima di riporre l'elettroutensile. X Prima di abbattere dei rami o un albero, mettere a punto un programma di sicurezza che consenta di allontanarsi senza pericolo e fare attenzione a proteggere i piedi. X Fare uso di cunei per agevolare il controllo dell'abbattimento ed evitare che la catena e la barra di guida si blocchino nel taglio. X Manutenzione della motosega. La catena deve essere sempre affilata e bene aderente alla barra di guida. Verificare che catena e barra di guida siano pulite e perfettamente lubrificate. Mantenere le impugnature pulite e prive di tracce di olio o grassi. I contraccolpi possono essere causati da: X Contatto accidentale contro rami o altri oggetti colpiti dalla punta della catena della sega in moto. X Contatto con metallo, cemento o altri materiali duri che si trovano in prossimità del legno o al suo interno. X Catena smussata o lenta. X Taglio al di sopra dell'altezza della spalla. X Disattenzione mentre si sorregge o si manovra la motosega durante il taglio. X Ci si sporge eccessivamente. Mantenersi sempre saldi sui piedi e bene equilibrati, evitando di sporgersi. X Non cercare di inserire la sega in un taglio praticato in precedenza, dato che potrebbe causare un contraccolpo. Praticare un nuovo taglio ogni volta. X Si suggerisce vivamente di non tentare di utilizzare la motosega mentre si è su un albero, una scala o qualsiasi altra superficie poco stabile. Se si dovesse decidere di farlo comunque, ricordare che queste posizioni sono estremamente pericolose. X Quando si taglia un ramo che è sotto tensione, prepararsi per il contraccolpo, in modo da non essere colpiti quando tale tensione viene eliminata. Evitare di tagliare: X legname preparato; X il terreno; X recinzioni metalliche, chiodi, ecc.; X piccoli cespugli e giovani pertiche perché la catena della sega può incepparsi nel materiale sottile e schizzare verso l'operatore oppure fargli perdere l'equilibrio. X Non utilizzare la motosega sostenendola oltre l'altezza della spalla. X Assicurarsi che nelle vicinanze (ma a distanza di sicurezza) sia sempre disponibile qualcuno che possa intervenire in caso di incidente. X Se, per qualsiasi motivo, è necessario toccare la catena, accertare che la motosega non sia collegata all'alimentazione elettrica. X La rumorosità della motosega può superare 85 dB(A). X Si suggerisce, quindi, di adottare le misure del caso per proteggere l'udito.32 ITALIANO Sull'elettroutensile sono presenti i seguenti simboli di avvertimento: Leggere attentamente questo manuale nella sua totalità. Non utilizzare la sega in presenza di forte umidità o sotto la pioggia. Indossare sempre occhiali di sicurezza e otoprotezioni. Controllare la tensione della catena ogni 10 minuti di utilizzo. Regolare per una tolleranza massima di 3 mm. Estrarre sempre la spina dalla presa prima di ispezionare un cavo danneggiato. Fare attenzione a non adoperare la motosega se il cavo è danneggiato. La rumorosità della motosega può superare 85 dB(A). Sicurezza elettrica Il doppio isolamento di cui è provvisto l'elettroutensile rende superfluo il filo di terra. Controllare sempre che l'alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche. Ulteriori precauzioni di sicurezza X L’elettroutensile non deve essere utilizzato da ragazzi o persone inabili senza la supervisione di un adulto. Controllare i bambini per evitare che giochino con l'elettroutensile. X In caso di danneggiamento del cavo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza Black & Decker autorizzato in modo da evitare eventuali pericoli. Fare attenzione alle scosse elettriche. X Evitare il contatto con le superfici messe a terra (ad esempio guide metalliche, steli di lampade ecc.). La sicurezza elettrica può essere ulteriormente aumentata utilizzando un dispositivo a corrente residua (RCD) ad alta sensibilità (30 mA / 30 mS). Attenzione! L’impiego di un dispositivo a corrente residua o di altri interruttori automatici non esonera l’operatore della motosega dall’osservanza delle istruzioni di sicurezza e delle prassi di lavoro riportate in questo manuale. Caratteristiche

1. Interruttore di accensione

2. Pulsante di sbloccaggio

4. Freno catena / protezione anteriore

5. Vite regolazione tensione catena

11. Indicatore livello olio

MONTAGGIO Lubrificazione della catena (fig. A) Procedere con la lubrificazione ogni volta che si adopera una catena nuova (6) per la prima volta. Estrarre la nuova catena (6) dal sacchetto di plastica e immergerla in olio per catene per almeno un’ora prima di usarla. Usare olio per catene Black & Decker Si suggerisce di adoperare sempre lo stesso tipo di olio per l'intera durata di servizio della motosega in quanto miscele di oli diversi possono compromettere la qualità del lubrificante e ridurre così notevolmente la durata della catena. Non usare mai olio di scarto, olio pesante od olio troppo leggero tipo quello per macchine da cucire, dato che questi oli potrebbero danneggiare la motosega. Montaggio della barra di guida e della catena (figg. A - F) Attenzione! Indossare sempre guanti protettivi quando si lavora sulla motosega. X Collocare la motosega su una superficie stabile. X Allentare ed estrarre il pomello dal coperchio della catena (9) (fig. A). X Regolare la protezione anteriore nella posizione corretta (fig. C). X Togliere il coperchio della catena (10). X Collocare la catena (6) sopra la barra di guida (7), verificando che i taglienti della catena della motosega sulla faccia della barra di guida (7) siano rivolti verso il lato anteriore (fig. B). X Far passare la catena (6) attorno alla barra di guida (6) e tirarla per creare un cappio su di un lato all'estremità posteriore della barra di guida (7). X Disporre la catena (6) e la barra di guida (7) sulla motosega. Far passare la catena (6) attorno al rocchetto dentato di trasmissione (12). Collocare la barra di guida (7) sui perni (13). Verificare che la spina del dado scorrevole (14) si inserisca nel foro di tensionamento (15) (fig. E).

!33 ITALIANO X Accertarsi che il freno della catena (4) si trovi nella posizione regolata prima del rimontaggio (fig. C). X Collocare sulla motosega il coperchio della catena (10). X Montare il pomello sul coperchio della catena (9) e serrarlo con le sole dita. X Ruotare la vite di regolazione della tensione della catena (5) (fig. E) in senso orario fino a quando la catena (6) è ben tesa. Verificare che la catena (6) sia ben tesa attorno alla barra di guida (7). Non serrare eccessivamente. X Serrare il pomello del coperchio della catena (9). Controllo e regolazione della tensione della catena (figg. E e G) X Prima dell'uso e quindi ogni 10 minuti di funzionamento, è necessario controllare la tensione della catena. X Tirare leggermente la catena (6) come illustrato (riquadro in fig. G). La tensione è corretta se la catena (6) scatta all'indietro una volta allontanata di 3 mm dalla barra di guida (7). Sul lato inferiore tra la barra di guida (7) e la catena (6) non devono esservi cedimenti. Nota: Non tendere eccessivamente la catena (6) per evitare un'usura eccessiva e ridurre così la durata della barra di guida (7) e della catena stessa (6). Nota: Quando la catena (6) è nuova, controllarne spesso la tensione (dopo avere staccato l'alimentazione) durante le prime due ore d'uso, in quanto le catene nuove (6) cedono leggermente. Aumento della tensione: X Ruotare in senso orario la vite di regolazione della tensione della catena (5a). Riempimento del serbatoio dell’olio (fig. F) X Togliere il tappo dal serbatoio dell'olio (3) e rabboccare con l'olio per catene suggerito. Il livello dell'olio può essere controllato tramite l’indicatore di livello (11). Rimettere il tappo del serbatoio dell'olio (3). X Spegnere periodicamente e controllare l'olio mediante il rispettivo indicatore (11): se il livello scende al di sotto di un quarto del pieno, staccare la motosega dall'alimentazione e rabboccare con l'olio corretto. Freno automatico catena (fig. C) X Questo utensile è dotato di funzione di freno automatico della catena (4) che blocca la catena (6) in 150 ms massimo ogni volta che si lascia andare il grilletto posteriore, oppure in caso di contraccolpo. Il freno della catena (4) deve quindi essere controllato prima di ogni impiego. Attivazione del freno della catena (fig. C) X Verificare che l'utensile sia staccato dall'alimentazione principale. X Tirare di nuovo la protezione anteriore/freno della catena (4) nella posizione “attivata” marcata (fig. C). Ora l'utensile è pronto per essere adoperato. Funzionamento del freno della catena di protezione dai contraccolpi In caso di contraccolpi, la mano sinistra viene a contatto della protezione anteriore e la spinge in avanti, verso il pezzo su cui si sta lavorando e arresta l’elettroutensile in 150 ms massimo. Funzionamento del freno a inerzia della catena La protezione anteriore/freno della catena (4) si attivano quando la protezione anteriore viene spinta in avanti sia manualmente, dal dorso della mano dell'operatore, sia dal proprio peso. Il freno ad inerzia presenta il vantaggio di essere attivato da un contraccolpo grave, come quando la catena (6) colpisce il metallo, anche se la mano dell’operatore non tocca la protezione anteriore, ad esempio quando la motosega si trova in posizione di abbattimento. Prova del freno della catena di protezione dai contraccolpi (fig. C) X Afferrare saldamente l’elettroutensile con entrambe le mani su una superficie solida, verificando che la catena della sega (6) non tocchi a terra e accenderlo (vedere “Come accendere la motosega”). X Girare la mano sinistra in avanti, attorno all’impugnatura anteriore, in modo che il dorso della mano venga a contatto della protezione anteriore/freno catena (4) e la spinga in avanti, verso il pezzo da tagliare (fig. C). A questo punto la catena della motosega (6) deve bloccarsi in poche frazioni di secondo. Ripristino dopo l’attivazione della protezione anteriore/freno catena (4): X Seguire le istruzioni al paragrafo “Attivazione del freno della catena”. Nota: Non è possibile accendere l'utensile se la protezione anteriore/freno catena (4) non sono in posizione “attivata”

Nota: Evitare di riaccendere l’utensile fino a che il motore non si è fermato del tutto. Nota: Se la catena della motosega (6) non si blocca immediatamente, significa che è necessario regolarne la tensione (vedere “Montaggio della barra di guida e della catena”).34 ITALIANO Accensione dell'utensile (fig. F) X Afferrare la motosega saldamente con entrambe le mani. Spingere in avanti il pulsante di sbloccaggio (2) e premere l'interruttore di accensione (1). X Quando il motore parte, alzare il pollice dal pulsante di bloccaggio (2) e afferrare saldamente l'impugnatura. Non forzare l’utensile, lasciare che esegua il lavoro: funzionerà meglio e con maggiore sicurezza se usato alla potenza nominale originale. Una forza eccessiva sollecita troppo la catena della motosega (6). Se la catena della motosega (6) o la barra di guida (7) si inceppano: X spegnere l'elettroutensile. X scollegare l'elettroutensile dalla rete di alimentazione. X aprire il taglio usando dei cunei, per allentare la tensione sulla barra di guida (7). Non tentare di liberare la motosega facendo uso di una chiave, iniziare un nuovo taglio. Abbattimento (figg. H - J) Degli operatori poco esperti non devono tentare di abbattere alberi. L’operatore potrebbe subire lesioni o causare danni alle cose a seguito del mancato controllo della direzione di abbattimento; l’albero potrebbe scheggiarsi o dei rami danneggiati/morti potrebbero cadere durante il taglio. La distanza di sicurezza da mantenere fra un albero da abbattere e gli astanti, gli edifici o altri oggetti è di almeno 2,5 volte l’altezza dell’albero. Eventuali astanti, edifici o oggetti presenti entro questa distanza sono esposti al rischio di essere colpiti dall’albero abbattuto. Prima di tentare di abbattere un albero: X assicurarsi che le leggi e i regolamenti locali non proibiscano o controllino l’abbattimento di un albero. X considerare tutte le condizioni che possono influire sulla direzione di caduta, fra cui: X la direzione di caduta desiderata. X l'inclinazione naturale dell’albero. X L'eventuale peso insolito del ramo e la possibilità che sia secco o marcio. X gli alberi e gli ostacoli circostanti, comprese le linee elettriche aeree e le fogne sotterranee. X La velocità e direzione del vento. Mettere a punto un programma di sicurezza che consenta di allontanarsi dai rami o dall'albero che stanno per essere abbattuti. Verificare che il percorso per allontanarsi sia privo di ostacoli che potrebbero intralciare i movimenti. Ricordarsi che l’erba umida e la corteccia tagliata da poco sono scivolose. Non tentare di abbattere alberi il cui diametro sia superiore alla lunghezza di taglio della motosega. Per determinare la direzione di caduta viene praticata un’incisione nel tronco. Viene quindi eseguito un taglio orizzontale ad una profondità che va da un quinto a un terzo del diametro dell’albero, perpendicolarmente alla linea di caduta alla base dell’albero (fig. H). Il secondo taglio viene fatto dall’alto in modo che si intersechi con il primo e se ne ricavi un’incisione di 45 ° circa. Praticare un unico taglio orizzontale di abbattimento dall’altro lato a 4-5 cm al di sopra del centro dell’incisione di direzione. (Fig. I) Non tagliare completamente fino all’incisione di direzione dato che si perderebbe il controllo della direzione di caduta. Inserire uno o più cunei nel taglio per allargarlo e abbattere l'albero (fig. J). Potatura degli alberi Assicurarsi che le leggi e i regolamenti locali non proibiscano o controllino la potatura di rami. La potatura deve essere praticata solo da operatori esperti dato che vi è un maggior rischio di inceppamento della catena della sega e di contraccolpi. Prima di eseguire la potatura, prendere in considerazione le condizioni prevalenti che potrebbero influire sulla direzione di caduta. X Lunghezza e peso del ramo da tagliare X L'eventuale peso insolito del ramo e la possibilità che sia secco o marcio. X Gli alberi e gli ostacoli circostanti, comprese le linee elettriche aeree. X La velocità e direzione del vento. X Il fatto che il ramo sia intrecciato con altri rami. L’operatore deve inoltre considerare come raggiungere il ramo e l’eventuale direzione di caduta. È probabile che il ramo oscilli verso il tronco. Sono infatti a rischio non solo l’operatore e gli astanti, ma anche oggetti e cose. Per evitare la scheggiatura, il primo taglio viene eseguito verso l’alto a una profondità massima pari a un terzo del diametro del ramo. Il secondo taglio viene eseguito verso il basso in modo da intersecarsi con il primo. Taglio di ceppi (figg. K - M) La procedura di taglio dipende dal sostegno che regge il ceppo. Quando possibile, fare uso di un cavalletto. Iniziare sempre il taglio con la motosega (6) accesa e la barra paraurti dentata (17) a contatto del legno (fig. K). Per completare il taglio ricorrere all'azione rotante della barra paraurti dentata contro il legno. Ceppi sostenuti per l'intera lunghezza X Praticare un taglio verso il basso, evitando di toccare il suolo per non smussare la lama della motosega.35 ITALIANO Ceppi sostenuti alle estremità: X In primo luogo tagliare un terzo di diametro in basso, per evitare scheggiature, e poi tagliare di nuovo fino a raggiungere il primo intaglio. Ceppi sostenuti a un'estremità: X In primo luogo tagliare un terzo di diametro in alto e poi tagliare in basso per evitare scheggiature. Su un pendio (fig. L): X Restare sempre sul lato alto del pendio. Uso di un cavalletto (fig. M): Si suggerisce vivamente di adoperare un cavalletto quando possibile. X Collocare il ceppo in posizione stabile. Tagliare sempre all'esterno dei bracci del cavalletto. Usare morse o fasce per fissare il pezzo da tagliare. Quando si tenta di tagliare un ceppo che si trova a terra, fissarlo per mezzo di cunei o zeppe. L’operatore o gli astanti non devono tenere fermo il ceppo sedendosi o standoci sopra in piedi. Accertarsi che la motosega non tocchi a terra. Manutenzione La manutenzione regolare garantisce la durata dell'utensile e le sue prestazioni. Si suggerisce di eseguire regolarmente i controlli seguenti. Livello dell'olio Il livello dell'olio nel serbatoio non deve scendere di oltre un quarto del livello massimo. Catena motosega e barra di guida (fig. G) X Dopo alcune ore d’uso, smontare la barra di guida (7) e la catena (6) della sega e pulirle a fondo. X Durante il montaggio, ruotare di 180 ° la barra di guida (7) e lubrificare la punta dell'ingranaggio dall'apposito foro di lubrificazione (16). In questo modo il processo di usura avviene uniformemente lungo i binari della barra di guida. Affilatura della catena Per ottenere prestazioni ottimali, è importante mantenere affilati i denti della catena della motosega. Le istruzioni su come eseguire questa procedura sono riportate sulla confezione dell'affilatoio. A questo scopo si suggerisce di acquistare un kit di affilatura catene Black & Decker (disponibile presso i rivenditori selezionati e i centri di assistenza autorizzati Black & Decker). Sostituzione delle catene della motosega consumate Le catene di ricambio della motosega sono disponibili presso i dettaglianti o i centri di assistenza Black & Decker. Utilizzare esclusivamente pezzi di ricambio originali. Filo della catena I taglienti della catena della motosega perdono immediatamente il filo se toccano il terreno o un chiodo durante il taglio. Tensione della catena della motosega Controllare regolarmente la tensione della catena della motosega. Riparazione della motosega. La motosega è conforme ai requisiti di sicurezza in vigore. Le riparazioni devono essere affidate esclusivamente a personale qualificato ed eseguite solo con pezzi di ricambio originali, per evitare di esporre gli operatori a considerevoli rischi. Consigliamo di conservare il presente manuale d’uso in un luogo sicuro. Spina elettrica di ricambio (solo RU e Irlanda) Se è necessario montare una nuova spina: X smaltire in tutta sicurezza quella vecchia. X cccollegare il filo marrone al morsetto sotto tensione della nuova spina. X cccollegare il filo blu al morsetto neutro. Attenzione! Non effettuare nessun collegamento sul morsetto di terra. Seguire le istruzioni fornite con le spine di buona qualità. Fusibile raccomandato: 10 A. Protezione dell'ambiente Nel caso in cui l'elettrodomestico non sia più necessario, è possibile restituirlo ai tecnici Black & Decker che provvederanno a smaltirlo in modo sicuro per l'ambiente. La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell'ambiente prevenendo l'inquinamento e riduce il fabbisogno di materie prime. Seguire la regolamentazione locale per la raccolta differenziata dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell'elettrodomestico al rivenditore presso il quale viene acquistato un nuovo prodotto. Black & Decker offre ai suoi clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.36 ITALIANO Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. In alternativa, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com. Dati tecnici N. di registrazione del modello depositato nella Comunità Europea 000417274-0001 Dichiarazione CE di conformità GK1730; GK1735; GK1740; GK1930; GK1935;GK1940 Black & Decker dichiara che i presenti prodotti sono conformi alle normative: 98/37/CE. 89/336/CEE. 73/23/CEE. 2002/96/CE. 2002/95/CE. EN 50144. EN 55014. EN61000. EN60745 2000/14/CE. Motosega _ 1600 W. Allegato V Livello garantito di pressione sonora, misurata in conformità alla normativa 2000/14/CE. LpA (pressione sonora) 94.2 dB(A) LWA (potenza acustica) 105.2 dB(A) LWA (garantita) 104 dB(A) Indossare sempre otoprotezioni se la pressione sonora supera 85 dB (A). Valore medio quadratico ponderato dell'accelerazione secondo la normativa EN 60745:

Kevin Hewitt Direttore tecnico prodotti di consumo Spennymoor, County Durham DL16 6JG, Regno Unito 31-10-2006 Garanzia Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area). Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che: X Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio; X Il prodotto non sia stato usato in modo improprio o scorretto; X Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti; X Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker. Per attivare la garanzia è necessario esibire la prova di acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it. GK1730 GK1735 GK1740 GK1930 GK1935 GK1940 Tensione (V c.a.)

Potenza assorbita (W)

Velocità a vuoto (min

Lunghezza di taglio max. (cm)

Capacità serbatoio olio (ml)
