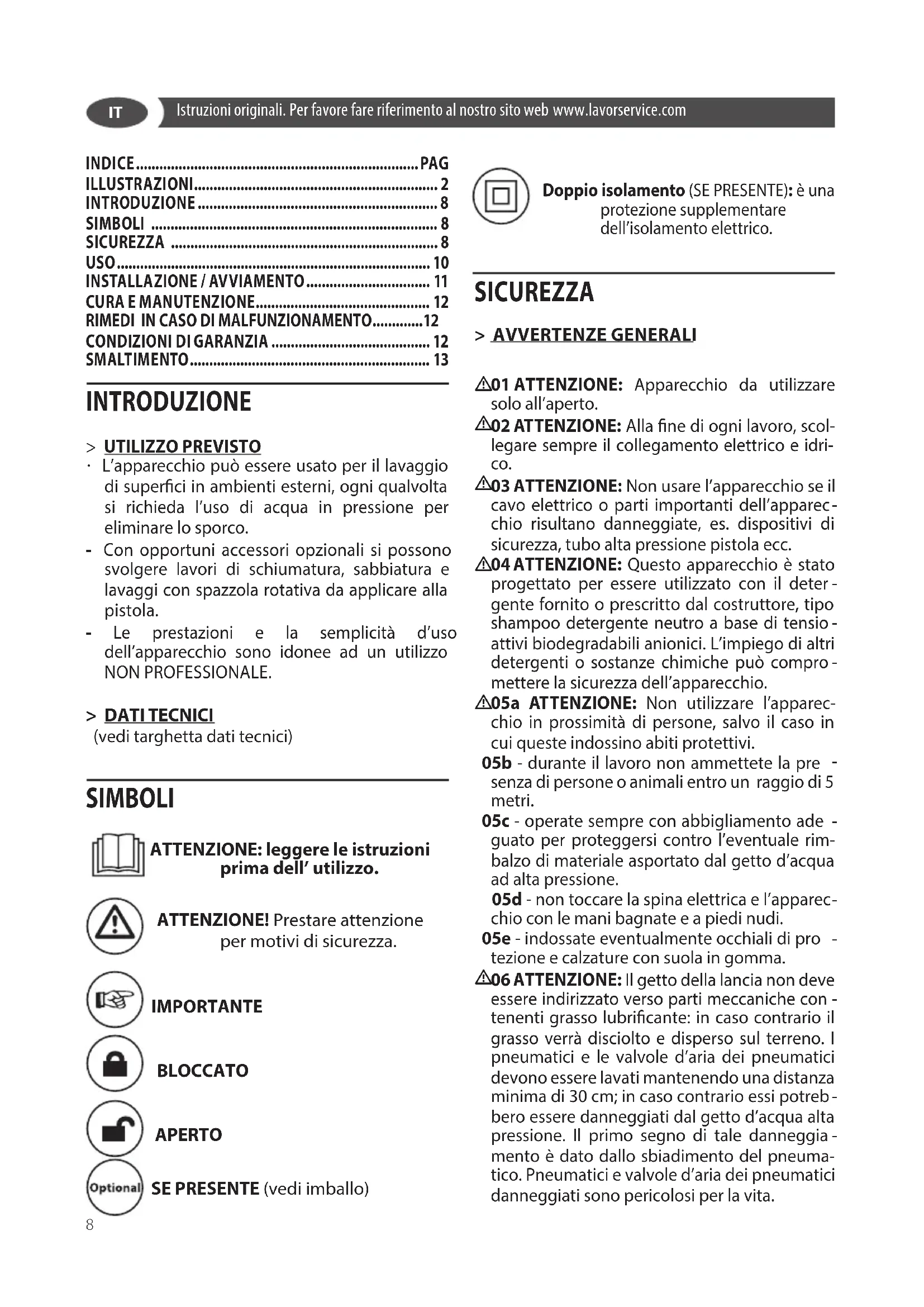

MANUALE UTENTE WAVE 130 Steam Lavor

ATTENZIONE: leggere le istruzioni prima dell’ utilizzo.

OPTIONALOPTIONALIstruzioni originali. Per favore fare riferimento al nostro sito web www.lavorservice.com

L’apparecchio può essere usato per il lavaggio di superci in ambienti esterni, ogni qualvolta si richieda l’uso di acqua in pressione per eliminare lo sporco. - Con opportuni accessori opzionali si possono svolgere lavori di schiumatura, sabbiatura e lavaggi con spazzola rotativa da applicare alla pistola. - Le prestazioni e la semplicità d’uso dell’apparecchio sono idonee ad un utilizzo NON PROFESSIONALE. > DATI TECNICI (vedi targhetta dati tecnici) SIMBOLI ATTENZIONE: leggere le istruzioni prima dell’ utilizzo. ATTENZIONE! Prestare attenzione per motivi di sicurezza. IMPORTANTE BLOCCATO APERTO SE PRESENTE (vedi imballo) Doppio isolamento (SE PRESENTE): è una protezione supplementare dell’isolamento elettrico. SICUREZZA > AVVERTENZE GENERALI

01 ATTENZIONE: Apparecchio da utilizzare solo all’aperto.

02 ATTENZIONE: Alla ne di ogni lavoro, scol- legare sempre il collegamento elettrico e idri- co.

chio risultano danneggiate, es. dispositivi di sicurezza, tubo alta pressione pistola ecc.

04 ATTENZIONE: Questo apparecchio è stato progettato per essere utilizzato con il deter

gente fornito o prescritto dal costruttore, tipo shampoo detergente neutro a base di tensio

attivi biodegradabili anionici. L’impiego di altri detergenti o sostanze chimiche può compro

05a ATTENZIONE: Non utilizzare l’apparec- chio in prossimità di persone, salvo il caso in cui queste indossino abiti protettivi. 05b - durante il lavoro non ammettete la pre

senza di persone o animali entro un raggio di 5 metri. 05c - operate sempre con abbigliamento ade

guato per proteggersi contro l’eventuale rim- balzo di materiale asportato dal getto d’acqua ad alta pressione. 05d - non toccare la spina elettrica e l’apparec

chio con le mani bagnate e a piedi nudi. 05e - indossate eventualmente occhiali di pro

tezione e calzature con suola in gomma.

06 ATTENZIONE: Il getto della lancia non deve essere indirizzato verso parti meccaniche con

tenenti grasso lubricante: in caso contrario il grasso verrà disciolto e disperso sul terreno. I pneumatici e le valvole d’aria dei pneumatici devono essere lavati mantenendo una distanza minima di 30 cm; in caso contrario essi potreb

bero essere danneggiati dal getto d’acqua alta pressione. Il primo segno di tale danneggia

07ATTENZIONE: I getti ad alta pressione possono essere peri

colosi se usati impropriamente. I getti non devono essere diretti verso le perso

ne, gli animali, verso le apparecchiature elettri- che vive oppure verso l’apparecchio stesso.

08 ATTENZIONE: I tubi essibili, gli accessori e i raccordi per l’alta pressione, sono importan

ti per la sicurezza dell’apparecchio. Utilizzare solamente tubi essibili, accessori e raccordi prescritti dal costruttore (è estremamente im

portante preservare l’integrità di questi com- ponenti evitandone un uso improprio e preve- nendoli da pieghe, urti, abrasioni).

09ATTENZIONE: Apparecchi non dotati di T.S. – Total Stop : non devono rimanere in funzione per più di 2 minuti a pistola rilasciata. L’acqua ri

ciclata aumenta notevolmente di temperatura provocando gravi danni alla pompa.

10ATTENZIONE: Apparecchi dotati di T.S.– Total Stop : è buona norma non lasciarli in stand-by per più di 5 minuti.

11 ATTENZIONE: Spegnere completamente l’apparecchio (interruttore generale in posizio

ne (0)OFF) ogni qualvolta lo si lascia incustodi- to.

12 ATTENZIONE: Ogni macchina viene col- laudata nelle sue condizioni d’uso, per cui è normale che alcune gocce d’acqua rimangano presenti al suo interno.

13 ATTENZIONE: Fare attenzione a non dan- neggiare il cavo elettrico. Se il cavo di alimen- tazione è danneggiato deve essere sostituito dal costruttore oppure dal servizio assistenza, oppure da personale qualicato al ne di evita

re situazioni di pericolo.

13b ATTENZIONE: Non tirare mai o alzare l’apparecchio utilizzando il cavo elettrico.

14 ATTENZIONE: Macchina con uido in pres- sione. Impugnare la pistola saldamente per prevenire la forza di reazione. Utilizzare solo l’ugello di alta pressione in dotazione alla mac

16 ATTENZIONE: l'utilizzo di questa mac- china non è previsto per persone (bambini inclusi) con ridotte capacità siche, sensoria

li, mentali o mancanza di esperienza e cono- scenza.

17 ATTENZIONE : I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

18 ATTENZIONE: Non mettere in funzione l’idropulitrice prima di aver srotolato il tubo ad alta pressione.

19 ATTENZIONE: Avvolgere e svolgere il tubo avendo cura di non causare il ribaltamento dell’idropulitrice.

20 ATTENZIONE: Quando si svolge o avvolge il tubo, la macchina deve essere spenta ed il tubo scarico dalla pressione (fuori servizio).

21 ATTENZIONE: Rischio di esplosione. Non spruzzare liquidi inammabili.

22 ATTENZIONE: Per garantire la sicurezza della macchina, usare solo pezzi di ricambio originali presso il produttore o approvati dal fabbricante.

23 ATTENZIONE: Non dirigere il getto verso se stessi oppure verso altre persone per pulire abiti o scarpe.

ATTENZIONE: L'acqua che è passata attra- verso i dispositivi antiriusso è considerata non potabile.

Scollegare l'apparec- chio dalla rete elettrica, staccando la spina dalla presa elettrica, prima di eettuare qualsiasi intervento di manutenzione e pulizia.

26 ATTENZIONE: Se i cavi non sono sucien- temente lunghi, possono insorgere dei pericoli. Se viene utilizzato un cavo di prolunga, assicu

rarsi che sia adatto per l’uso all’esterno e il col- legamento deve restare asciutto e lontano da terra. A tal ne, si consiglia l’utilizzo di un rullo avvolgicavo che mantenga la presa elettrica a una distanza da terra non inferiore a 60 mm.

27 ATTENZIONE: Se viene utilizzata una pro- lunga, la spina e la presa dovranno essere im- permeabili all’acqua .

28 ATTENZIONE:Durante l’uso di idropulitrici ad alta pressione possono formarsi degli aero

sol. L’inalazione di aerosol può essere pericolo- sa per la salute.

29 ATTENZIONE: A seconda dell'applicazio- ne, è possibile utilizzare ugelli schermati per la pulizia ad alta pressione, che ridurranno dra

sticamente le emissioni di aerosol idrati. Tutta- via, non tutte le applicazioni consentono l'uso di tale dispositivo. Se gli ugelli schermati non sono applicabili per la protezione dagli aero

sol, potrebbe essere necessaria una maschera respiratoria di classe FFP 2 o equivalente, a se

conda dell'ambiente di pulizia.

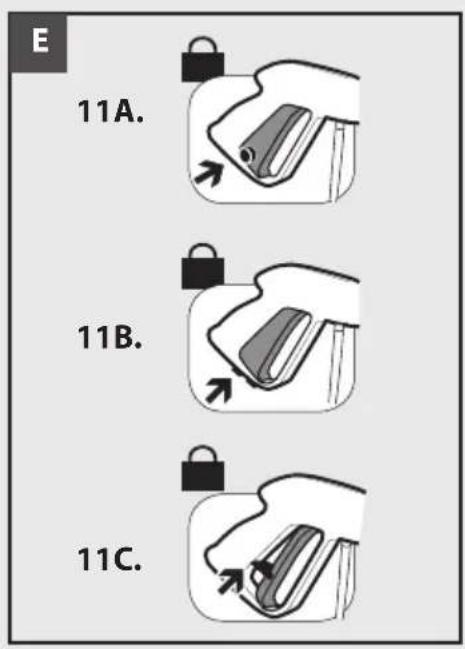

ATTENZIONE: La pistola è dotata di un fermoIT

di sicurezza. Ogni qualvolta si interrompe l’uso della macchina è importante azionare il fermo di sicurezza per evitare aperture accidentali. - Dispositivi di sicurezza: pistola dotata di fermo di sicurezza, macchina dotata di protezione da sovraccarichi elettrici (CL. I), pompa dotata di valvola di by-pass o dispositivo di arresto. - Il pulsante di sicurezza della pistola non serve al bloccaggio della leva durante il funzionamento, ma per evitarne aperture accidentali.

ATTENZIONE: L'apparecchio è dotato di un dispositivo di protezione motore: in caso di intervento del dispositivo attendere qualche minuto o in alternativa scollegare e ricollegare l'apparecchio alla rete elettrica. In caso del ripetersi del problema o della mancata riaccensione, portare l'apparecchio presso il più vicino Centro Assistenza, > STABILITÀ

ATTENZIONE: La macchina deve essere sempre mantenuta su una base orizzontale, in modo sicuro e stabile. USO > DESCRIZIONE DELL'APPARECCHIO Vedere il "manuale delle istruzioni speciche" fornito in dotazione. > MONTAGGIO DELL'APPARECCHIO Vedere il "manuale delle istruzioni speciche" fornito in dotazione. > ALIMENTAZIONE IDRICA Collegamento idrico ATTENZIONE (simbolo): apparecchio non adatto al collegamento alla rete dell'acqua po

tabile. L’idropulitrice può essere collegata diretta- mente alla rete di distribuzione dell’acqua PO- TABILE solamente se nella tubazione di alimen- tazione è installato un dispositivo antiriusso con svuotamento conforme alle normative vigenti. Assicurarsi che il tubo sia almeno Ø 13mm - 1/2 inch e che sia rinforzato, 5-25 m.

ATTENZIONE: L'acqua che è passata attraver- so i dispositivi antiriusso è considerata non potabile. IMPORTANTE: Aspirare solamente acqua ltrata o pulita. Il rubinetto di prelievo acqua deve garantire una erogazione pari al doppio della portata massima della pompa. - Portata minima: 15 l/ min. - Temperatura massima dell’acqua in ingresso: 40°C - Pressione massima dell’acqua in ingresso: 1Mpa Collocare l’idropulitrice il più vicino possibile alla rete idrica di approvvigionamento. La non osservanza delle suddette condizioni provoca gravi danni meccanici alla pompa non- ché il decadimento della garanzia. Alimentazione dalla conduttura dell’acqua

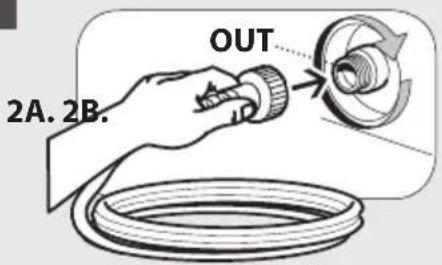

- Collegare un tubo essibile di alimentazione (non compreso nella fornitura) al raccordo per l’acqua dell’apparecchio ed all’alimentazione dell’acqua. - Aprire il rubinetto. Alimentazione dell’acqua da un serbatoio aperto - Svitare il raccordo per l’alimentazione dell’ac- qua. - Avvitare il tubo di aspirazione con ltro (non compreso nella fornitura) al raccordo per l’ac

qua dell’apparecchio. - Immergere il ltro nel serbatoio. - Satare l’apparecchio prima dell’uso. - Svitare il tubo essibile ad alta pressione dal raccordo dell’alta pressione dell’apparecchio. - Accendere l’apparecchio e farlo funzionare n

ché l’acqua esce priva di bolle dal raccordo ad alta pressione. - Spegnere l’apparecchio e riavvitare il tubo es

sibile ad alta pressione. > ALIMENTAZIONE ELETTRICA - Il collegamento elettrico dell’apparecchio deve essere conforme alla norma IEC 60364-1. IMPORTANTE Prima di collegare l’apparec- chio, accertarsi che i dati di targa siano corri-IT

spondenti a quelli della rete elettrica e che la presa sia protetta con un interruttore magne

totermico dierenziale “SALVAVITA” con sensi- bilità di intervento inferiore a 0,03 A - 30ms. - In casi di incompatibilità tra la presa e la spina dell’apparecchio, fare sostituire la presa con altra di tipo adatto da personale professional

mente qualicato. - Non utilizzare l’apparecchio in caso di tempe

ratura ambiente inferiore a 0°C, se esso è equi- paggiato con cavo in PVC (H VV-F). - Nessuna azione è necessaria per la regolazione di macchine contrassegnate con doppio vol

26 ATTENZIONE: Se i cavi non sono sucien- temente lunghi, possono insorgere dei pericoli. Se viene utilizzato un cavo di prolunga, assicu

rarsi che sia adatto per l’uso all’esterno e il col- legamento deve restare asciutto e lontano da terra. A tal ne, si consiglia l’utilizzo di un rullo avvolgicavo che mantenga la presa elettrica a una distanza da terra non inferiore a 60 mm.

ATTENZIONE: Se viene utilizzata una prolunga, la spina e la presa dovranno essere impermeabili all’acqua e il cavo deve avere le dimensioni indicate nella tabella sottostante. <16 A <25 A <20 m ø 1,5 mm

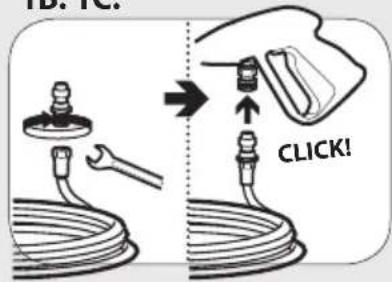

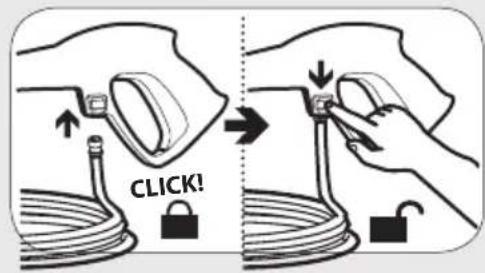

Collegare il tubo alta pressione alla pistola a spruzzo - Introdurre il tubo di alta pressione alla pistola a spruzzo no al suo aggancio. IMPORTANTE Vericare la corretta posizione del nipplo di raccordo. Accertarsi del corretto aggancio tirando il tubo essibile di alta pressione. Vedere g.

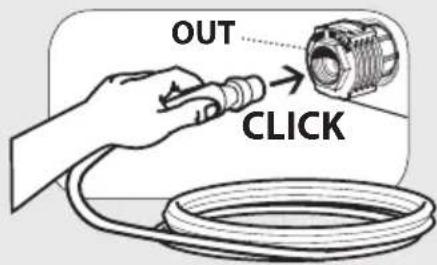

- Introdurre il tubo di alta pressione nel giunto rapido. Vedere g.

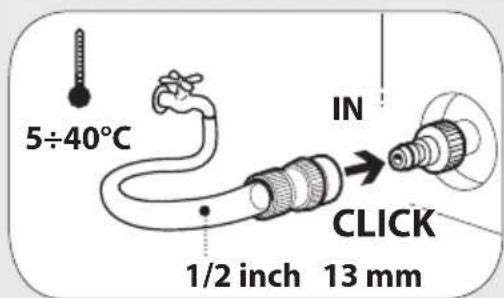

- Avvitare il giunto fornito sul collegamento acqua dell'apparecchio. - Inlare il tubo da giardino di mandata dell'acqua sul giunto dell'attacco d'acqua. IMPORTANTE Il tubo da giardino di alimentazione non è in dotazione. - Collegare il tubo da giardino all'alimentazione idrica. - Aprire completamente il rubinetto. - Inserire la spina in una presa elettrica. - Accendere l'apparecchio „I/ON“. Vedere g.

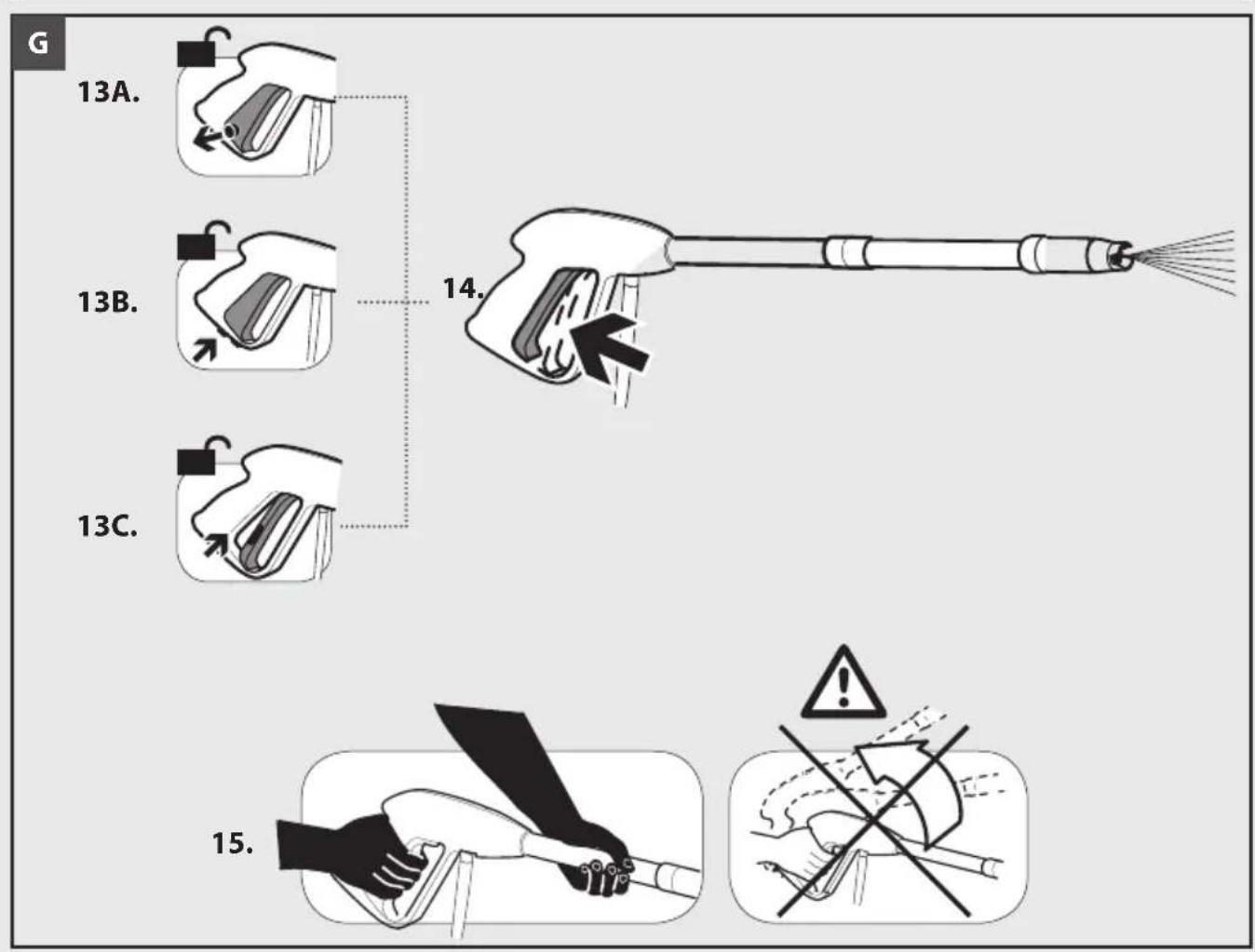

- Sbloccare la leva della pistola a spruzzo. - Tirare la leva e l'apparecchio si attiva. - Fare funzionare l'apparecchio (max. 1 minuto), nché l’acqua fuoriesce priva di bolle d’aria dalla pistola a spruzzo manuale. - Rilasciare la leva della pistola a spruzzo. IMPORTANTE Quando si rilascia la leva, l'apparecchio si spegne. L’alta pressione nel sistema resta invariata. Vedere g.

- Bloccare la leva della pistola a spruzzo. Funzionamento Vedere g.

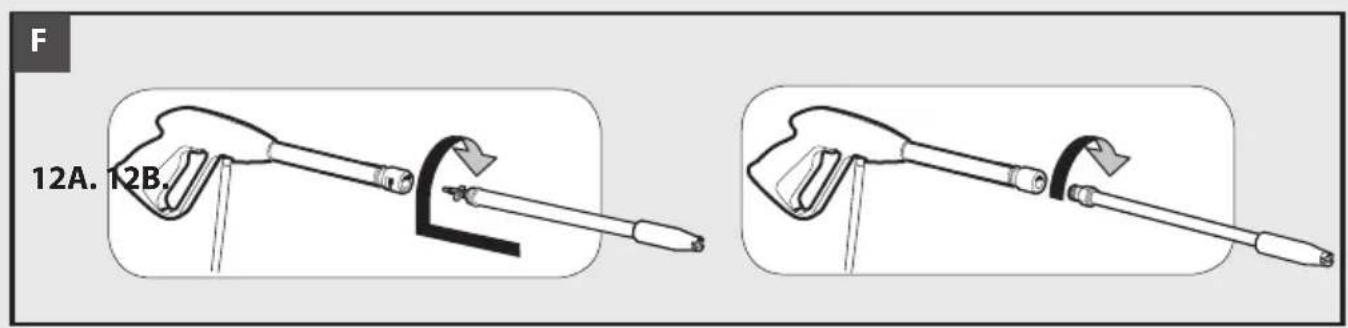

- Inserire la lancia sulla pistola a spruzzo e ssarla con una rotazione di 90°. - Sbloccare la leva della pistola a spruzzo. Vedere g.

- Tirare la leva e l'apparecchio si attiva.

14 ATTENZIONE: Macchina con uido in pres- sione. Impugnare la pistola saldamente per prevenire la forza di reazione. Vedere gura

Usare l’idropulitrice solo se il tubo è completa

T.S. Total Stop (se presente) IMPORTANTE: (Total Stop ), il quale provvede a spegnere l’idropulitrice durante la fase di by-pass. Per avviare l’idropulitrice è perciò necessario posizionare l’interruttore su (I)“ON” quindi premere la leva della pistola, l’T.S. provvederà ad avviare l’apparecchio rispegnendolo automaticamente qualora venga rilasciata la leva. Si consiglia perciò di inserire la sicura posta sulla leva della pistola ogni qualvolta si fermi la macchina, per evitare accensioni accidentali.

• Spontanei avviamenti della macchina senza intervenire sulla pistola sono imputabili a fenomeni quali bolle d’aria nell’acqua o altro e non a difettosità del prodotto.

• Non lasciare la macchina in stand-by senza sorveglianza per più di 5 minuti. In caso contrario è necessario, per la protezione della macchina, riportare l’interruttore in posizione (0)“OFF”.

• Vericare che l’accoppiamento del tubo alta pressione con la macchina e con la pistola in dotazione sia correttamente eseguito, vale a dire senza perdita d’acqua.

L'apparecchio non richiede manutenzione.

25 ATTENZIONE: Scollegare l'apparecchio dalla rete elettrica, staccando la spina dalla presa elettrica , prima di eettuare qualsiasi intervento di manutenzione e pulizia.

ATTENZIONE Non spruzzare la macchina con acqua e non usare detergenti o solventi aggressivi. La macchina si potrebbe danneggiare. - Pulire la parte esterna della macchina con uno straccio asciutto. > STOCCAGGIO Vedere g.

- Spostare l'apparecchio solo aerrando la maniglia di trasporto - Conservare l'apparecchio e gli accessori in un luogo asciutto e sicuro, fuori dalla portata dei bambini.

MALFUNZIONAMENTO L'apparecchio non funziona - Controllare la tensione di rete. - Accertare eventuali danni al cavo di alimentazione. L'apparecchio non va in pressione - Satare l'apparecchio: fare funzionare la pompa senza il tubo ad alta pressione, nché l'acqua esce senza bolle dall'uscita dell'alta pressione. Riattaccare poi il tubo ad alta pressione. - Pulire il ltro nell'attacco dell'acqua. - Pulire il ltro nell'attacco del tubo alta pressione (se presente). - Controllare la quantità di alimentazione dell'acqua. - Accertare la tenuta o eventuali intasamenti in tutti i tubi di alimentazione della pompa. Forti oscillazioni di pressione - Pulite l'ugello ad alta pressione. Con uno spillo, togliete la sporcizia dal foro dell'ugello e lavatelo dalla parte anteriore con acqua. La pompa perde - Sono ammesse no a 10 gocce al minuto. In caso di perdita maggiore rivolgersi al servizio assistenza autorizzato. Ricambi - Utilizzare esclusivamente ricambi originali oppure ricambi approvati dal costruttore.

CONDIZIONI DI GARANZIA

Tutti i nostri apparecchi sono stati sottoposti ad ac- curati collaudi e sono coperti da garanzia da difetti di fabbricazione in conformità alle normative vigenti applicabili nei vari Paesi. La garanzia decorre dalla data di acquisto. Sono esclusi dalla garanzia: le parti soggette a nor

male usura, le parti in gomma, spazzole di carbone, i ltri, gli accessori e gli optional; i danni accidentali, per trasporto, per incuria o inadeguato trattamento, per uso ed installazione errati o impropri. La garanzia non contempla la pulizia degli organi funzionanti, delle incrostazioni, dei ltri e ugelli inIT

genere. La macchina è destinata esclusivamente ad un uso hobbystico e NON PROFESSIONALE: La garanzia non copre l'uso diverso da quello priva

to. SMALTIMENTO Quale proprietario di un apparecchio elettri- co o elettronico, la legge (conformemente alla direttiva EU 2012/19/EU sui riuti da ap

parecchiature elettriche ed elettroniche e alle legislazioni nazionali degli Stati membri UE che hanno messo in atto tale direttiva) le vieta di smaltire questo prodotto o i suoi accessori elettrici / elettro

nici come riuto domestico solido urbano e le impo- ne invece di smaltirlo negli appositi centri di raccol- ta. E’ possibile smaltire il prodotto direttamente dal distributore mediante l’acquisto di un prodotto nuo

vo, equivalente a quello da smaltire. Abbandonando il prodotto nell’ambiente si potrebbero creare gravi danni all’ambiente stesso e alla salute umana. Il simbolo in gura rappresenta il bidone dei riuti urbani ed è tassativamente vietato riporre l’appa

recchio in questi contenitori. La non ottemperanza alle indicazioni della direttiva 2012/19/EU e ai decreti attuativi dei vari Stati comunitari è sanzionabile am

- Inserire la lancia sulla pistola a spruzzo e ssarla con una rotazione di 90°. - Sbloccare la leva della pistola a spruzzo. Prohlédněte g. G - Tirare la leva e l'apparecchio si attiva
